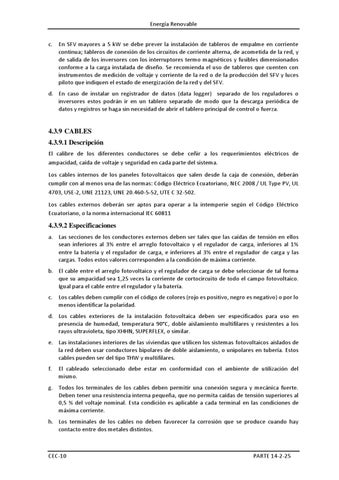

Energía Renovable c. En SFV mayores a 5 kW se debe prever la instalación de tableros de empalme en corriente continua; tableros de conexión de los circuitos de corriente alterna, de acometida de la red, y de salida de los inversores con los interruptores termo magnéticos y fusibles dimensionados conforme a la carga instalada de diseño. Se recomienda el uso de tableros que cuenten con instrumentos de medición de voltaje y corriente de la red o de la producción del SFV y luces piloto que indiquen el estado de energización de la red y del SFV. d. En caso de instalar un registrador de datos (data logger) separado de los reguladores o inversores estos podrán ir en un tablero separado de modo que la descarga periódica de datos y registros se haga sin necesidad de abrir el tablero principal de control o fuerza.
4.3.9 CABLES 4.3.9.1 Descripción El calibre de los diferentes conductores se debe ceñir a los requerimientos eléctricos de ampacidad, caída de voltaje y seguridad en cada parte del sistema. Los cables internos de los paneles fotovoltaicos que salen desde la caja de conexión, deberán cumplir con al menos una de las normas: Código Eléctrico Ecuatoriano, NEC 2008 / UL Type PV, UL 4703, USE-2, UNE 21123, UNE 20.460-5-52, UTE C 32-502. Los cables externos deberán ser aptos para operar a la intemperie según el Código Eléctrico Ecuatoriano, o la norma internacional IEC 60811
4.3.9.2 Especificaciones a. Las secciones de los conductores externos deben ser tales que las caídas de tensión en ellos sean inferiores al 3% entre el arreglo fotovoltaico y el regulador de carga, inferiores al 1% entre la batería y el regulador de carga, e inferiores al 3% entre el regulador de carga y las cargas. Todos estos valores corresponden a la condición de máxima corriente. b. El cable entre el arreglo fotovoltaico y el regulador de carga se debe seleccionar de tal forma que su ampacidad sea 1,25 veces la corriente de cortocircuito de todo el campo fotovoltaico. Igual para el cable entre el regulador y la batería. c. Los cables deben cumplir con el código de colores (rojo es positivo, negro es negativo) o por lo menos identificar la polaridad. d. Los cables exteriores de la instalación fotovoltaica deben ser especificados para uso en presencia de humedad, temperatura 90°C, doble aislamiento multifilares y resistentes a los rayos ultravioleta, tipo XHHN, SUPERFLEX, o similar. e. Las instalaciones interiores de las viviendas que utilicen los sistemas fotovoltaicos aislados de la red deben usar conductores bipolares de doble aislamiento, o unipolares en tubería. Estos cables pueden ser del tipo THW y multifilares. f.
El cableado seleccionado debe estar en conformidad con el ambiente de utilización del mismo.
g. Todos los terminales de los cables deben permitir una conexión segura y mecánica fuerte. Deben tener una resistencia interna pequeña, que no permita caídas de tensión superiores al 0,5 % del voltaje nominal. Esta condición es aplicable a cada terminal en las condiciones de máxima corriente. h. Los terminales de los cables no deben favorecer la corrosión que se produce cuando hay contacto entre dos metales distintos.
