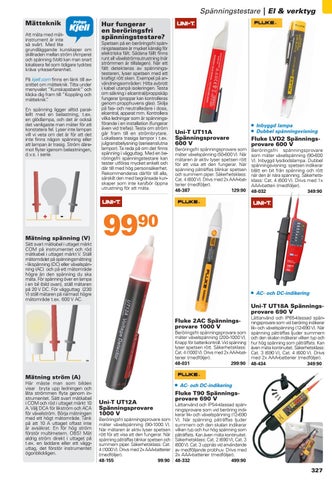

Spänningstestare | El & verktyg Mätteknik Att mäta med mät instrument är inte så svårt. Med lite grundläggande kunskaper om skillnaden mellan ström (Ampere) och spänning (Volt) kan man snart lokalisera fel som tidigare tycktes kräva yrkeserfarenhet. På kjell.com finns en länk till avsnittet om mätteknik. Titta under menyvalet ”Kunskapsbank” och klicka dig fram till ”Koppling och mätteknik”. En spänning ligger alltid parallellt med en belastning, t.ex. en glödlampa, och det är också det vanligaste man mäter för att konstatera fel. Lyser inte lampan vill vi veta om det är för att det inte finns någon spänning eller att lampan är t rasig. Ström däremot flyter igenom b elastningen, d.v.s. i serie.
Mätning spänning (V)
Sätt svart mätkabel i uttaget märkt COM på instrumentet och röd mätkabel i uttaget märkt V. Ställ mätområdet på spänningsmätning - likspänning (DC) eller växelspänning (AC) och på ett mätområde högre än den spänning du ska mäta. För spänning över en lampa i en bil (bild ovan), ställ mätaren på 20 V DC. För vägguttag (230 V) ställ mätaren på närmast högre mätområde t.ex. 600 V AC.
Hur fungerar en beröringsfri spänningstestare?
Spetsen på en beröringsfri spänningsteastare är mycket känslig för elektriska fält. Sådana fällt finns runt all växelströmsutrustning (när strömmen är tillslagen). När ett fält detekteras av spänningstestaren, lyser spetsen med ett kraftigt rött sken. Exempel på användningsområden: Hitta avbrott i kabel utanpå isoleringen. Testa om säkring i elcentral/proppskåp fungerar (proppar kan kontrolleras genom propphuvens glas). Skilja på fas- och neutralledare i dosa, elcentral, apparat mm. Kontrollera vilka ledningar som är spänningsförande i en installation (fungerar även vid trefas). Testa om ström går fram till en strömbrytare. Lokalisera trasiga lampor i t.ex. julgransbelysning (serieanslutna lampor). Ta reda på om det finns spänning i vägguttag. Med en beröringsfri spänningstestare kan tester utföras mycket enkelt och där till med hög personsäkerhet. Rekommenderas därför till alla, särskilt den med begränsade kunskaper som inte kan/bör öppna utrustning för att mäta.
Uni-T UT11A Spänningsprovare 600 V
Beröringsfri spänningsprovare som mäter växelspänning (50-600 V). När mätaren är aktiv lyser spetsen rött för att visa att den fungerar. När spänning påträffas blinkar spetsen och summern piper. Säkerhetsklass: Cat. 4 (600 V). Drivs med 2x AAA-batterier (medföljer). 48-387 129:90
• Inbyggd lampa • Dubbel spänningsvisning
Fluke LVD2 Spänningsprovare 600 V
Beröringsfri spänningsprovare som mäter växelspänning (90-600 V). Inbyggd lysdiodslampa. Dubbel spänningsvisning: spetsen indikerar blått en bit från spänning och rött när den är nära spänning. Säkerhetsklass: Cat. 4 (600 V). Drivs med 1x AAA-batteri (medföljer). 48-032 349:90
9990 • AC- och DC-indikering Uni-T UT18A Spänningsprovare 690 V Fluke 2AC Spänningsprovare 1000 V
Beröringsfri spänningsprovare som mäter växelspänning (200-1000 V). Knapp för batterikontroll. Vid spänning lyser spetsen rött. Säkerhetsklass: Cat. 4 (1000 V). Drivs med 2x AAA-batterier (medföljer). 48-031 299:90
Lättanvänd och IP65-klassad spänningsprovare som vid beröring indikerar lik- och växelspänning (12-690 V). När spänning påträffas ljuder summern och den skalan indikerar vilken typ och hur hög spänning som påträffats. Kan även mäta kontinuitet. Säkerhetsklass: Cat. 3 (690 V), Cat. 4 (600 V). Drivs med 2x AAA-batterier (medföljer). 48-434 349:90
Mätning ström (A)
Här måste man som bilden visar bryta upp ledningen och låta strömmen flyta genom instrumentet. Sätt svart mätkabel i COM och röd i uttaget märkt 10 A. Välj DCA för likström och ACA för växelström. Börja mätningen med ett högt mätområde. Tänk på att 10 A uttaget oftast inte är avsäkrat. En för hög ström förstör multimetern. OBS! Mät aldrig ström direkt i uttaget på t.ex. en laddare eller ett vägguttag, det förstör instrumentet ögonblickligen.
• AC- och DC-indikering Uni-T UT12A Spänningsprovare 1000 V
Beröringsfri spänningsprovare som mäter växelspänning (90-1000 V). När mätaren är aktiv lyser spetsen rött för att visa att den fungerar. När spänning påträffas blinkar spetsen och summern piper. Säkerhetsklass: Cat. 4 (1000 V). Drivs med 2x AAA-batterier (medföljer). 48-155 99:90
Fluke T90 Spänningsprovare 690 V
Lättanvänd och IP54-klassad spänningsprovare som vid beröring indikerar lik- och växelspänning (12-690 V). När spänning påträffas ljuder summern och den skalan indikerar vilken typ och hur hög spänning som påträffats. Kan även mäta kontinuitet. Säkerhetsklass: Cat. 2 (690 V), Cat. 3 (600 V). Cat. 3 uppnås vid användande av medföljande probhuv. Drivs med 2x AAA-batterier (medföljer). 48-332 499:90
327
