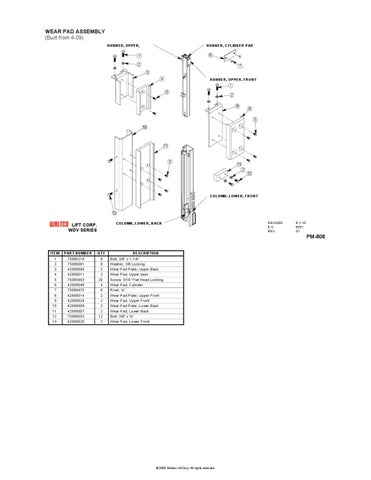

WEAR PAD ASSEMBLY (Built from 4-09) RUNNER, UPPER,
RUNNER, CYLINDER PAD
RUNNER, UPPER, FRONT
COLUMN, LOWER, FRONT
COLUMN, LOWER, BACK
LIFT CORP. WDV SERIES
REVISED: E.O. REV.
8-1-10 6251 01
PM-808 ITEM 1 2 3 4 5 6 7 8 9 10 11 12 13
PART NUMBER 75086218 75088081 42668009 42668011 75085993 42668048 75089475 42668014 42668024 42668006 42668007 75086055 42668026
QTY 8 8 2 2 20 4 8 2 2 2 2 12 2
DESCRIPTION Bolt, 3/8” x 1-1/4” Washer, 3/8 Locking Wear Pad Plate, Upper Back Wear Pad, Upper back Screw. 5/16” Flat Head Locking Wear Pad, Cylinder Rivet, ¼” Wear Pad Plate, Upper Front Wear Pad, Upper Front Wear Pad Plate, Lower Back Wear Pad, Lower Back Bolt, 3/8” x ¾” Wear Pad, Lower Front
© 2009 Waltco Lift Corp. All rights reserved
