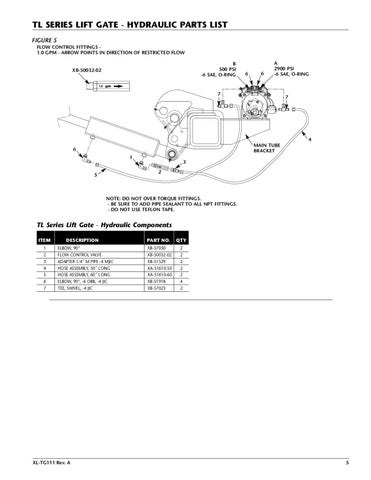

TL SERIES LIFT GATE - HYDRAULIC PARTS LIST FIGURE 5 FLOW CONTROL FITTINGS 1.0 GPM - ARROW POINTS IN DIRECTION OF RESTRICTED FLOW B 500 PSI -6 SAE, O-RING
XB-50032-02
6
6
A 2900 PSI -6 SAE, O-RING
1.0 gpm
7
7
4 MAIN TUBE BRACKET
6 1
3 1.0 gp m
2
5
NOTE: DO NOT OVER TORQUE FITTINGS. - BE SURE TO ADD PIPE SEALANT TO ALL NPT FITTINGS. - DO NOT USE TEFLON TAPE.
TL Series Lift Gate - Hydraulic Components ITEM 1 2 3 4 5 6 7
DESCRIPTION ELBOW, 90° FLOW CONTROL VALVE ADAPTER 1/4˝ M PIPE -4 MJIC HOSE ASSEMBLY, 50˝ LONG HOSE ASSEMBLY, 60˝ LONG ELBOW, 90°, -6 ORB, -4 JIC TEE, SWIVEL, -4 JIC
XL-TG111 Rev. A
PART NO.
QTY
XB-57030 XB-50032-02 XB-51529 XA-51610-50 XA-51610-60 XB-51918 XB-57023
2 2 2 2 2 4 2
5
