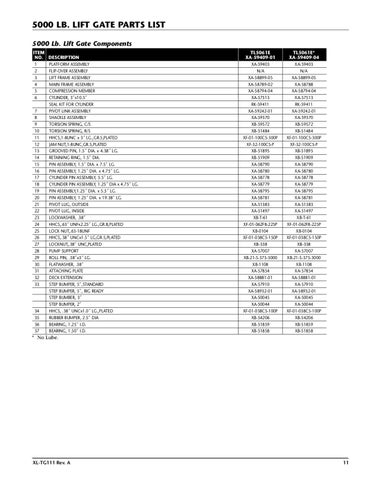

5000 LB. LIFT GATE PARTS LIST 5000 Lb. Lift Gate Components ITEM NO. DESCRIPTION 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33
34 35 36 37
PLATFORM ASSEMBLY FLIP-OVER ASSEMBLY LIFT FRAME ASSEMBLY MAIN FRAME ASSEMBLY COMPRESSION MEMBER CYLINDER, 3˝x10.5˝ SEAL KIT FOR CYLINDER PIVOT LINK ASSEMBLY SHACKLE ASSEMBLY TORSION SPRING, C/S TORSION SPRING, R/S HHCS,1-8UNC x 3˝ LG.,GR.5,PLATED JAM NUT,1-8UNC,GR.5,PLATED GROOVED PIN, 1.5˝ DIA. x 4.38˝ LG. RETAINING RING, 1.5˝ DIA. PIN ASSEMBLY, 1.5˝ DIA. x 7.5˝ LG. PIN ASSEMBLY, 1.25˝ DIA. x 4.75˝ LG. CYLINDER PIN ASSEMBLY, 5.5˝ LG. CYLINDER PIN ASSEMBLY, 1.25˝ DIA x 4.75˝ LG. PIN ASSEMBLY,1.25˝ DIA. x 5.5˝ LG. PIN ASSEMBLY, 1.25˝ DIA. x 19.38˝ LG. PIVOT LUG, OUTSIDE PIVOT LUG, INSIDE LOCKWASHER, .38˝ HHCS,.63˝ UNFx2.25˝ LG.,GR.8,PLATED LOCK NUT,.63-18UNF HHCS,.38˝ UNCx1.5˝ LG,GR.5,PLATED LOCKNUT,.38˝ UNC,PLATED PUMP SUPPORT ROLL PIN, .38˝x3˝ LG. FLATWASHER, .38˝ ATTACHING PLATE DECK EXTENSION STEP BUMPER, 5˝,STANDARD STEP BUMPER, 5˝, RIG READY STEP BUMBER, 3˝ STEP BUMPER, 2˝ HHCS, .38˝ UNCx1.0˝ LG.,PLATED RUBBER BUMPER, 2.5˝ DIA BEARING, 1.25˝ I.D. BEARING, 1.50˝ I.D.
TL5061E XA-59409-01
TL5061E* XA-59409-04
XA-59403 N/A XA-58899-05 XA-58789-02 XA-58794-04 XA-57513 RK-59411 XA-59242-01 XA-59370 XB-59572 XB-51484 XF-01-100C5-300P XF-32-100C5-P XB-51895 XB-51909 XA-58790 XA-58780 XA-58778 XA-58779 XA-58795 XA-58781 XA-51383 XA-51497 XB-T-61 XF-01-062F8-225P XB-0104 XF-01-038C5-150P XB-338 XA-57007 XB-21-S-375-3000 XB-1108 XA-57854 XA-58881-01 XA-57910 XA-58932-01 XA-50045 XA-50044 XF-01-038C5-100P XB-54206 XB-51859 XB-51858
XA-59403 N/A XA-58899-05 XA-58788 XA-58794-04 XA-57513 RK-59411 XA-59242-01 XA-59370 XB-59572 XB-51484 XF-01-100C5-300P XF-32-100C5-P XB-51895 XB-51909 XA-58790 XA-58780 XA-58778 XA-58779 XA-58795 XA-58781 XA-51383 XA-51497 XB-T-61 XF-01-062F8-225P XB-0104 XF-01-038C5-150P XB-338 XA-57007 XB-21-S-375-3000 XB-1108 XA-57854 XA-58881-01 XA-57910 XA-58932-01 XA-50045 XA-50044 XF-01-038C5-100P XB-54206 XB-51859 XB-51858
* No Lube.
XL-TG111 Rev. A
