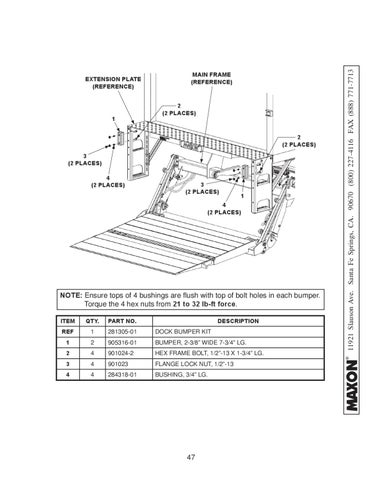

MAIN FRAME (REFERENCE)
2 (2 PLACES)
2 (2 PLACES) 3 (2 PLACES) 4 (2 PLACES)
3 (2 PLACES)
1
4 (2 PLACES)
NOTE: Ensure tops of 4 bushings are flush with top of bolt holes in each bumper. Torque the 4 hex nuts from 21 to 32 lb-ft force. ITEM
QTY.
PART NO.
DESCRIPTION
REF
1
281305-01
DOCK BUMPER KIT
1
2
905316-01
BUMPER, 2-3/8” WIDE 7-3/4” LG.
2
4
901024-2
HEX FRAME BOLT, 1/2”-13 X 1-3/4” LG.
3
4
901023
FLANGE LOCK NUT, 1/2”-13
4
4
284318-01
BUSHING, 3/4” LG.
47
