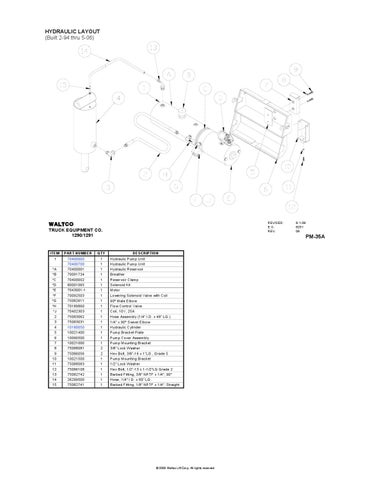

HYDRAULIC LAYOUT (Built 2-94 thru 5-06)
WALTCO
REVISED: E.O. REV.
TRUCK EQUIPMENT CO. 1290/1291
ITEM 1 *A *B *C *D *E *F *G *H *J 2 3 4 5 6 7 8 9 10 11 12 13 14 15
PART NUMBER 70400000 70400700 70400001 70091734 70400002 80001065 7043001-1 70092503 75082611 70189860 70402303 75083062 75083031 10180050 10021400 10090500 10021000 75088081 75086056 10021500 75088083 75086108 75082742 26299500 75082741
QTY 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 1 1 1 1 1 1
8-1-09 6251 08
PM-35A DESCRIPTION Hydraulic Pump Unit Hydraulic Pump Unit Hydraulic Reservoir Breather Reservoir Clamp Solenoid Kit Motor Lowering Solenoid Valve with Coil 90" Male Elbow Flow Control Valve Coil, 10V, 25A Hose Assembly (1/4” I.D. x 48” LG.) 1/4” x 90" Swivel Elbow Hydraulic Cylinder Pump Bracket Plate Pump Cover Assembly Pump Mounting Bracket 3/8” Lock Washer Hex Bolt, 3/8”-16 x 1”LG., Grade 5 Pump Mounting Bracket 1/2” Lock Washer Hex Bolt, 1/2”-13 x 1-1/2”LG Grade 2 Barbed Fitting, 3/8” NPTF x 1/4", 90° Hose, 1/4" I.D. x 60” LG. Barbed Fitting, 1/8” NPTF x 1/4", Straight
