ETAPA 01

• GIMNASIO UNIVERSITARIO

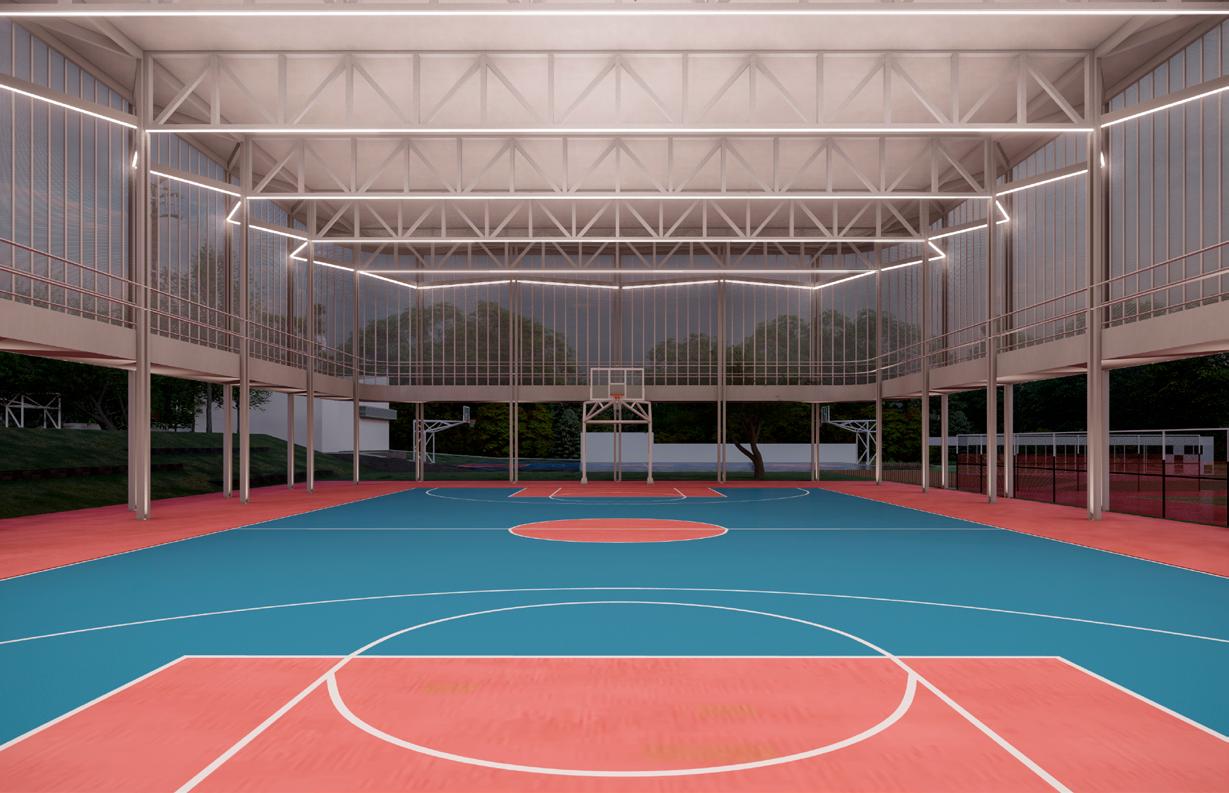

• CUBIERTA DE CANCHA

• GIMNASIO UNIVERSITARIO

• CUBIERTA DE CANCHA

LA ZONA DE SERVICIOS ARTICULA LAS NECESIDADES PROGRAMÁTICAS ENTRE LAS CANCHAS Y EL GIMNASIO.

LA ZONA DE SERVICIOS ARTICULA LAS NECESIDADES PROGRAMÁTICAS ENTRE LAS CANCHAS Y EL GIMNASIO.

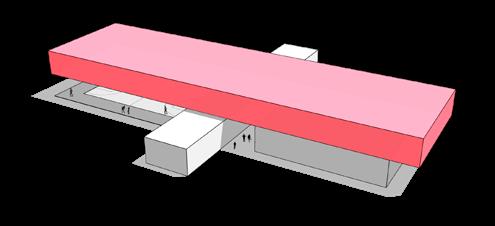

• LA INTEGRACIÓN DE AMBAS CUBIERTAS COMO UNA SOLA, DOTA AL EDIFICIO DE CARÁCTER.

• SE UNIFICAN NIVELES EN LA PLANTA ALTA

• SE GENERA LA PROPORCIÓN PANORÁMICA PARA APROVECHAR LAS VISTAS.

• LA INTEGRACIÓN DE AMBAS CUBIERTAS COMO UNA SOLA, DOTA AL EDIFICIO DE CARÁCTER.

• SE UNIFICAN NIVELES EN LA PLANTA ALTA

• SE GENERA LA PROPORCIÓN PANORÁMICA PARA APROVECHAR LAS VISTAS.

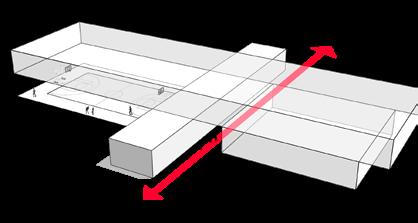

PARA INTEGRAR TODAS LAS ACTIVIDADES ZONA DEPORTIVA, EL EDIFICIO PERMITE EL LIBRE TRÁNSITO A

PARA INTEGRAR TODAS ZONA DEPORTIVA, EL EDIFICIO PERMITE EL LIBRE TRÁNSITO

PUBLICA

CIRCULACIÓN PUBLICA

ACTIVIDADES DE LA SE LEVANTA Y TRAVÉS DE ÉL.

LAS ACTIVIDADES DE LA EDIFICIO SE LEVANTA Y TRÁNSITO A TRAVÉS DE ÉL.

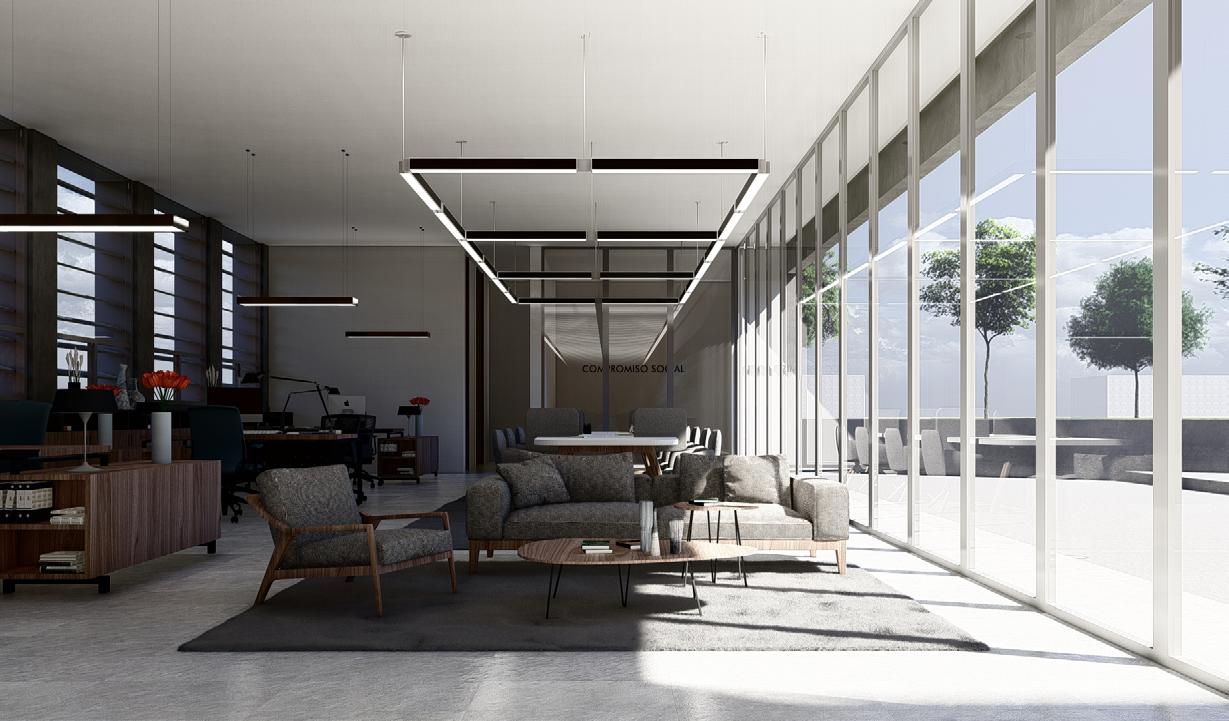

EL ESQUEMA PERMITE UN ESPACIO FLEXIBLE QUE RIGE SU LEGIBILIDAD A PARTIR DE UN VESTÍBULO ADJUNTO A LA CIRCULACIÓN VERTICAL.

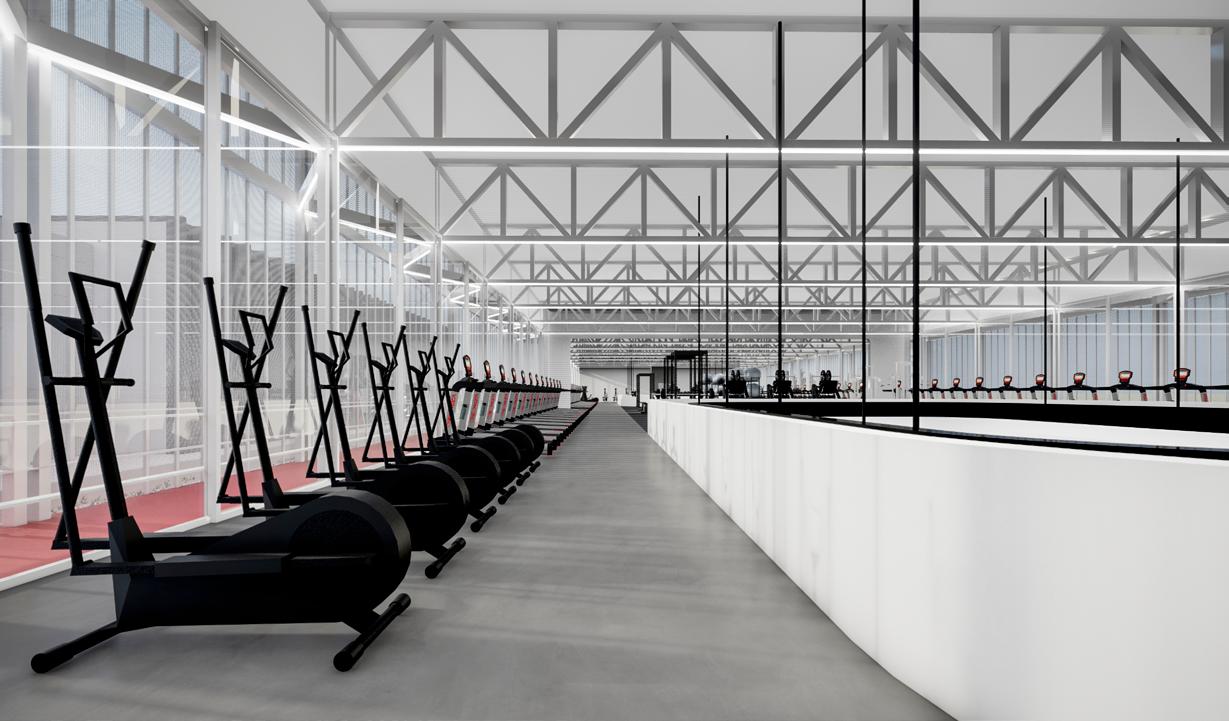

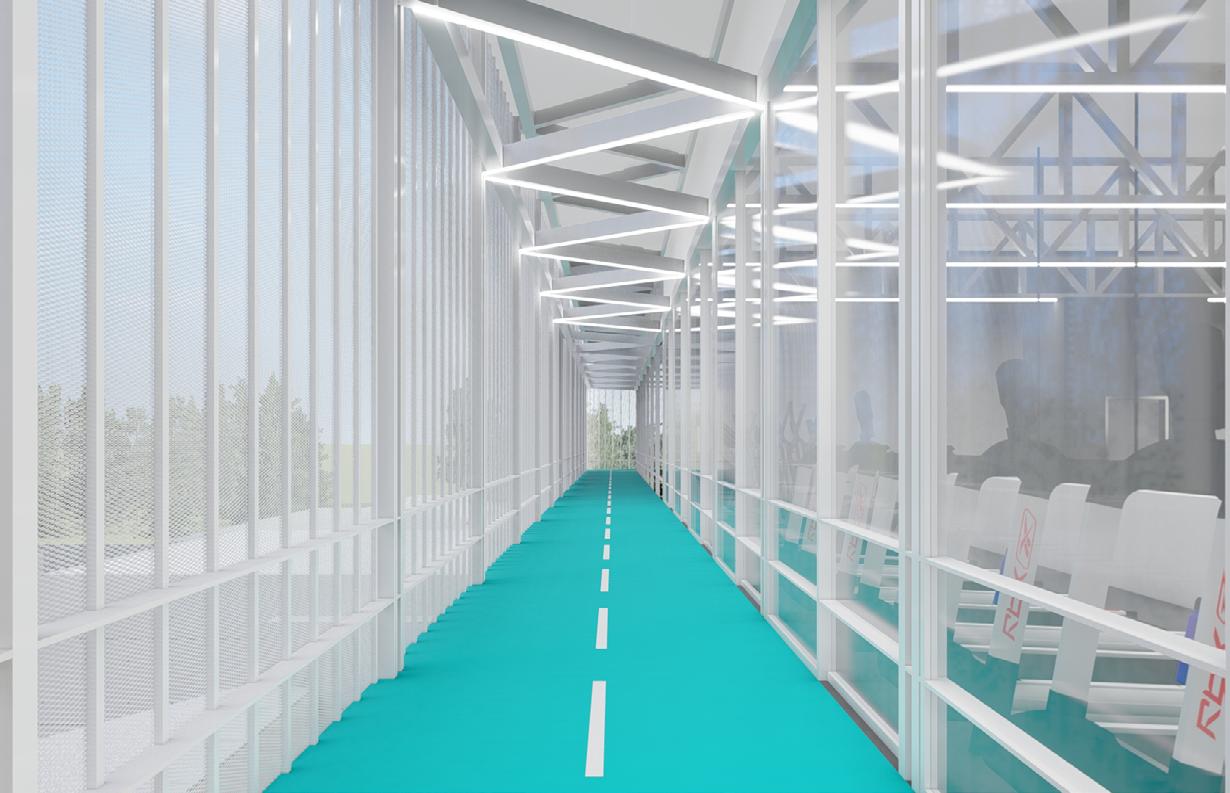

SE PROPONE APROVECHAR LA CONTINUIDAD ESTRUCTURAL DE LA CUBIERTA Y GENERAR UNA TROTAPISTA PANORÁMICA QUE UNIFIQUE EL USO DEL INTERIOR Y EL EXTERIOR.

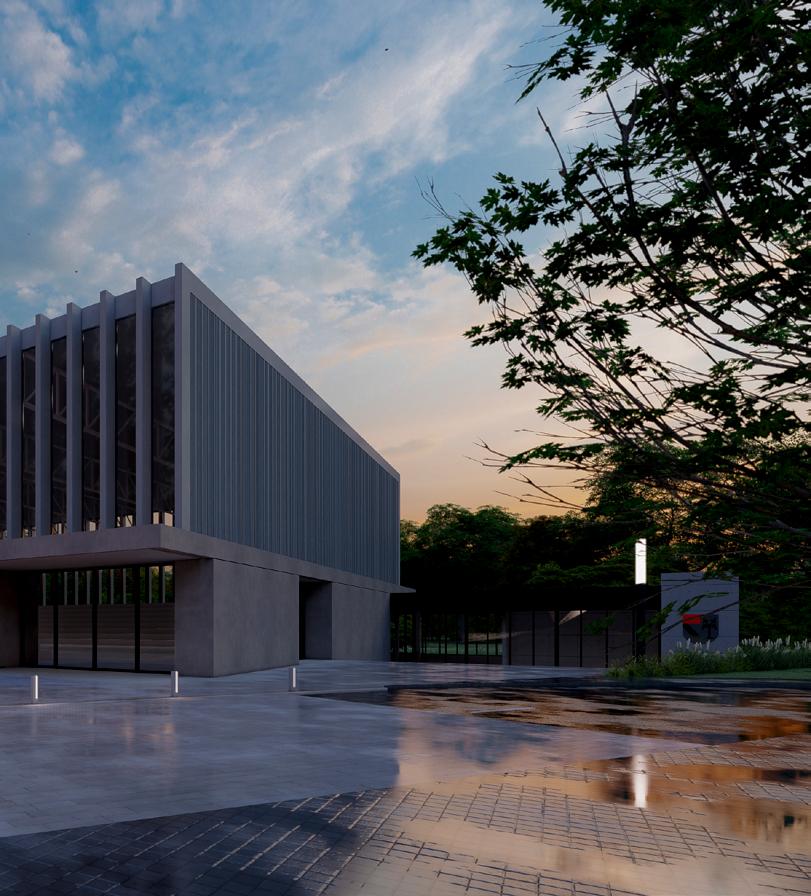

PARA MITIGAR LA INCIDENCIA SOLAR, EL EDIFICIO SE REVISTE DE UNA PIEL QUE LE PERMITE RESPIRAR.

TALUDES UTILIZABLES EN EL ESPACIO PÚBLICO. ADEMÁS DE APORTAR AL CARÁCTER ELEVADO DEL EDIFICIO, DOTAN DE PRIVACIDAD A LOS ESPACIOS QUE MÁS LO REQUIEREN.

Criterio Estructural Etapa 1

SISTEMA ESTRUCTURAL PROPUESTO PARA GRANDES CLAROS, SUCCIÓN Y CARGAS VERTICALES:

CUBIERTA LIGERA CON CAPACIDAD DE CAPTACIÓN PLUVIAL.

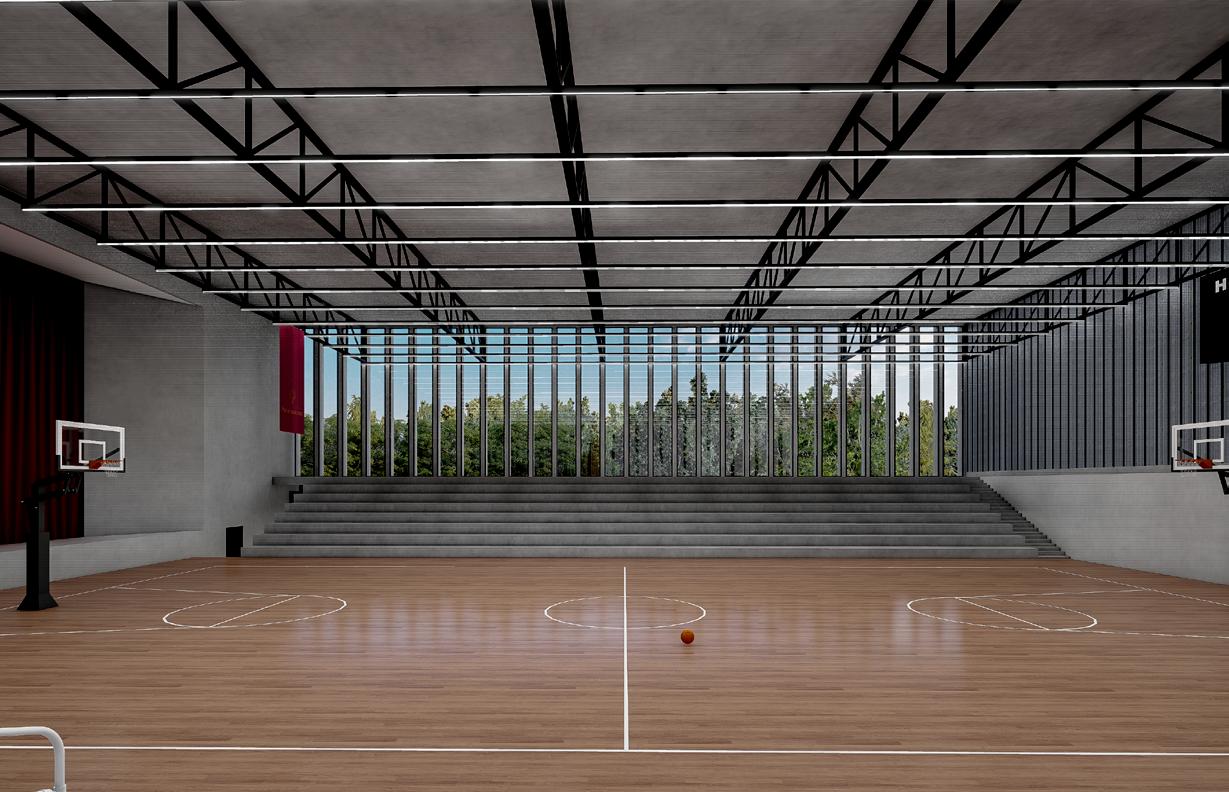

SISTEMA DE ARMADURAS DE ALMA ABIERTA.

COLUMNAS ESBELTAS EN PARES QUE VUELVAN HIPERESTÁTICAS A LAS VIGAS. RESULTANDO EN UN DISEÑO ESTRUCTURAL QUE REFUERZA LA TOLERANCIA A LA TORSIÓN.

CIMENTACIÓN A BASE DE ZAPATAS CORRIDAS EN CARGAS REPARTIDAS (MUROS DE CONTENCIÓN) Y ZAPATAS AISLADAS (COLUMNAS)

Criterio Estructural Etapa 2

SISTEMA ESTRUCTURAL PROPUESTO PARA GRANDES CLAROS Y CARGAS VERTICALES PROLONGADAS:

CUBIERTA LIGERA CON CAPACIDAD DE CAPTACIÓN PLUVIAL.

SISTEMA DE ARMADURAS DE ALMA ABIERTA.

COLUMNAS ESBELTAS DE CONCRETO REFORZADO SE BUSCA DISMINUIR LA CANTIDAD DE TRANSICIONES Y ANCLAJES A SISTEMAS DE ACERO..

CIMENTACIÓN A BASE DE ZAPATAS CORRIDAS EN CARGAS REPARTIDAS (MUROS DE CONTENCIÓN) Y ZAPATAS AISLADAS (COLUMNAS)

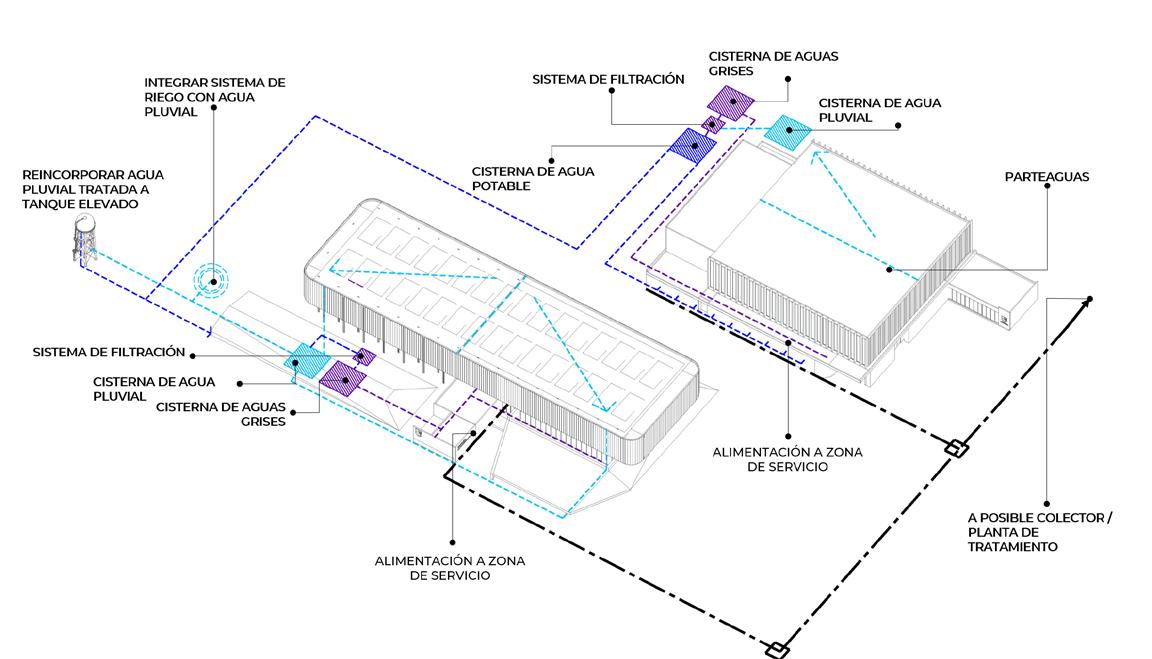

Criterio De Instalaciones Hidr Ulicas

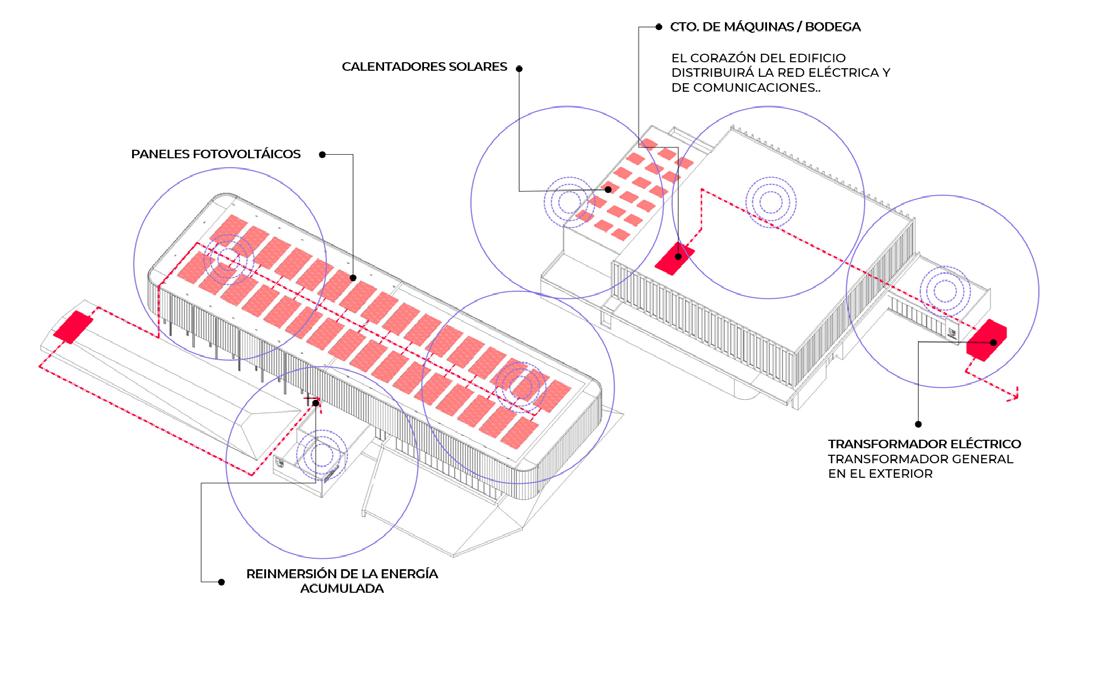

Criterio De Instalaciones El Ctricas
