O “Kc” em Paisagismo - Parte III

Como comentamos em nosso último artigo, iremos passar a determinar e especificar os emissores de cada espécie de planta ou como chamado em projetos de paisagismo, Paleta Vegetal.

Recordando que nosso projeto possui três espécies de plantas: grama esmeralda (Zoysia Japonica), moréia (Dietes Bicolor), e grama amendoim (Arachis Repens).

Na Fig. 1. Temos a grama esmeralda entre o passeio e a rua, a moreia depois do passeio e perto de um muro de meia altura e a grama amendoim em um canteiro elevado com uma grade atrás.

Por ser a planta base, elegemos o tubo gotejador autocompensado com escudo de cobre com vazão é o 1,6 lph. O número de linhas é função da largura da área e tipo de solo. Neste caso como a largura é de apenas 0,40 m, mesmo sem conhecer o tipo de solo podemos optar por uma linha apenas.

A taxa de aplicação (ou taxa de precipitação), para este modelo seria de 3,7 mm/h.

Com a taxa de precipitação e IR podemos calcular o tempo de irrigação da planta base.

T=IR x 60=0,50 x 60=aprox. 8 min. de irrigação. Tx 3,7

O próximo passo é determinar os emissores e vazão que irão irrigar as outras plantas de forma que elas recebam sua respectiva IR no tempo calculado de irrigação para a planta base.

Vamos para a segunda planta de menor consumo que é a grama amendoim (Arachis Repens),

Passo 1: Calcula a taxa de precipitação necessária para a irrigação da grama amendoim no tempo da planta base.

A partir deste ponto determinamos a IR (necessidade de irrigação) de cada Planta considerando uma ETr = 4mm/ dia a - Grama esmeralda: IR = 0,72 x 4 = 2,88 mm/dia b - Moreia: IR = 0,125 x 4 = 0,50 mm/dia d - Grama Amendoim: IR = 0,50 x 4 = 2 mm/dia

Selecionamos o emissor para a irrigação da planta base. Para este tipo de aplicação de uma área longa e estreita (largura pequena), se recomenda o uso de tubo gotejador.

Onde:

Tx = Taxa de aplicação para a planta não base

IR = Irrigação necessária da planta não base

T = Tempo de Irrigação da planta base

Tx de aplicação para a grama amendoim será, portanto: 15 mm/h, com essa taxa de aplicação vamos na próxima equação que determina a vazão do emissor.

Passo 2: Calcular a vazão unitária do emissor de tubo gotejadores, também com o espaçamento entre emissores especificado.

Se depararmos com um dado que não existe dentro dos catálogos conhecidos repetimos o cálculo mudando espaçamento entre emissores e/ou entre linhas.

Onde: q = vazão unitária de cada emissor em lph.

Tx = Taxa de aplicação da planta não base calculada anteriormente em mm/h

S = Espaçamento entre emissores em metros

L = Espaçamento entre linhas em metros

Ef = Eficiência de aplicação para gotejamento consideramos 90%

O espaçamento entre emissores (S) pode ser determinado de várias maneiras. Se estamos trabalhando com tubos gotejadores pode ser o espaçamento entre emissores do tubo.

O espaçamento entre linhas (L) pode ser determinado pelo tipo de solo no caso de tubos gotejadores e de acordo com o tipo de vegetação. Existem tabelas especificas para isso.

Se estamos tratando de emissores abrangentes (Micro Sprays, Sprays ou Borbulhadores de respingo), podemos trabalhar com uma superposição de 80 a 100% do raio. Neste exemplo por ser uma área com muito trânsito e não privada e também se trata de um plantio denso podemos optar também por um tubo gotejador.

Retiramos uma bordadura de 15 cm de cada lado e nos resta 30 cm de espaçamento entre linhas. Portanto L = 0,30 m.

Considerando um tubo gotejador com espaçamento entre gotejadores de 30 cm, teremos S = 0.30 metros. q = 1.5 lph, é vazão necessária de cada emissor para que a planta base receba seu IR no mesmo tempo de irrigação da planta base.

Passo 3: Especificação do emissor

A eleição do emissor depende da existência de um produto no mercado com a vazão calculada e, no caso

Neste nosso exemplo poderemos utilizar também o tubo gotejador de vazão 1,6 lph e espaçamento entre emissores de 30 cm.

Agora nos resta encontrar qual o emissor que irá irrigar a grama esmeralda que é a segunda planta não base.

Como a largura é de 0,60 metros, quem conhece produtos de irrigação de paisagismo sabe que não existe emissor com este raio.

Neste caso vamos novamente com tubo gotejador para uso enterrado com escudo de cobre.

Para grama, temos uma tabela específica para espaçamento entre linhas em gramados.

Vamos aos cálculos.

Passo 1: Calcula a taxa de precipitação necessária para a irrigação no tempo da planta base.

Passo 2: Calcular a vazão unitária do emissor

O solo deste projeto é argiloso, pela Figura 2 temos uma variação de 30 a 45 cm entre linhas. Vamos utilizar espaçamento entre linhas de 0,30 metros.

Pelo catálogo do fabricante o espaçamento entre emissores é também de 30 cm ou 0,30m Efetuando os cálculos teremos q = 2,2 lph

Passo 3: Especificação do emissor

Vamos ao catálogo do fabricante e vemos que temos um tubo gotejador de vazão de 2.3 lph por emissor.

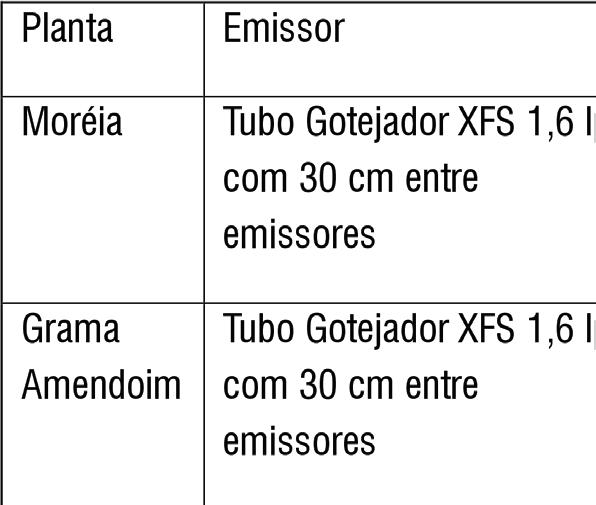

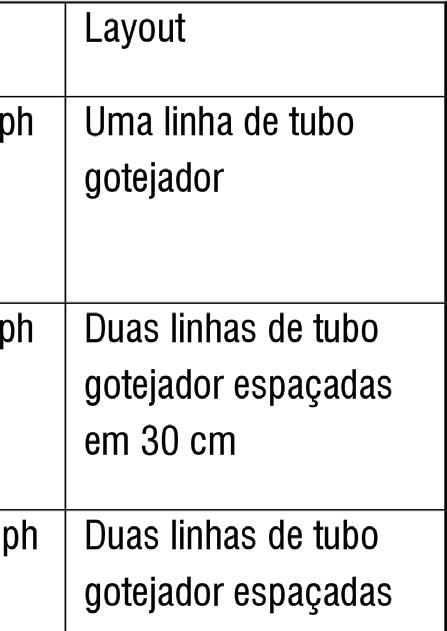

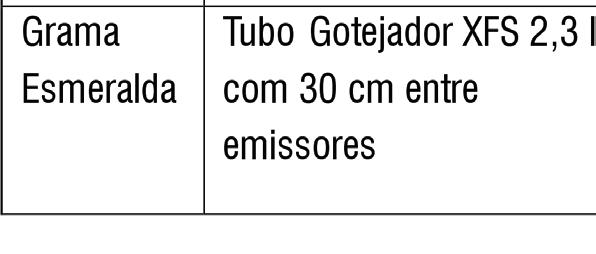

Finalmente teremos a especificação final de emissores para esta parte do projeto.

A avenida deste condomínio terá os seguintes emissores.

Interessante né?

Na próxima edição vamos concluir com um cálculo de um mix de plantas em plantio denso de plantio espaçado.
