COLUMBIA NY 100 % ERMA NG

EI MAD

E|4 RMAT

E FARB

the urban style N

LS CH A N A U WA R E G I S DE DOOR !

IN FÜGBAR VER

2 FO

DAS XXL-OUTDOORPROGRAMM

GIGA-Line ® TERRASSENELEMENTE

20 mm R 11/B

COLUMBIA the urban style

Mit der hochwertigen Kollektion von GIGA-Line® Terrassenelementen in 20 mm Stärke entstehen Wohlfühloasen rund um ihr Zuhause. Ideal um abzuschalten, Abstand vom Alltag zu gewinnen und Kraft unter freiem Himmel zu tanken.

Die puristische Optik im urbanen Stil der Serie COLUMBIA eignet sich perfekt für ruhige Flächengestaltungen zeitgemäßer Architekturprojekte. Vier neutrale Farbstellungen bilden die Basis für die Umsetzung anspruchsvoller und kreativer Planungen auf gestalterisch höchstem Niveau.

Die Erweiterung der trendstarken Indoor Serie durch Terrassenelemente in den beiden Formaten 80 x 80 cm und 60 x 60 cm, ermöglicht die Realisierung extrem langlebiger, robuster und zeitgemäßer Gestaltungskonzepte in sämtlichen Außenbereichen – natürlich keramisch.

© interbau-blink | Farben sind nicht verbindlich. Für drucktechnisch bedingte Farbabweichungen sowie Druckfehler übernehmen wir keine Haftung. Ebenso sind technische Änderungen vorbehalten.

GIGA-Line® TERRASSENELEMENTE – LUXUS FÜR IHR ZWEITES WOHNZIMMER

4

COLUMBIA the urban style

FARBEN

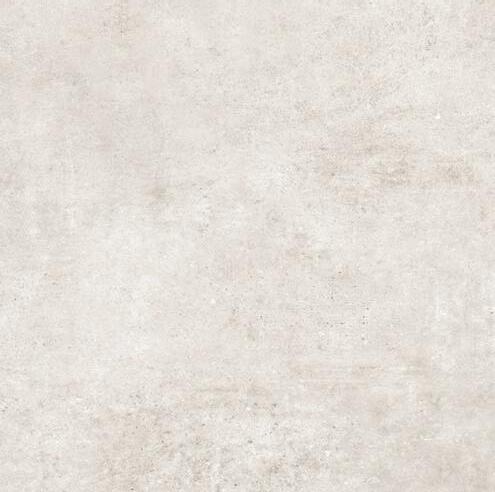

WHITE CREAM

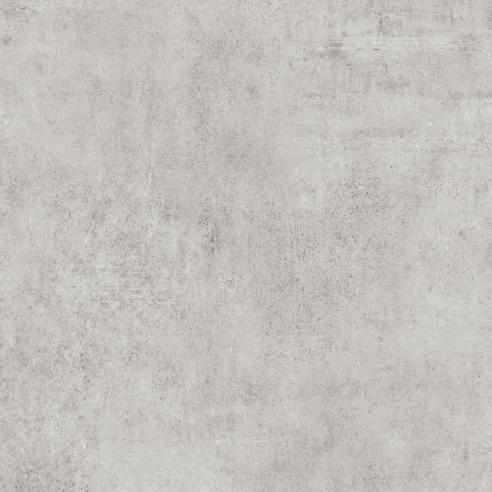

LIGHT GREY

GREY

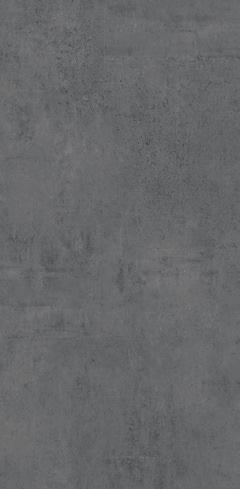

GRAPHITE

Feinsteinzeug gemäß EN 14411 Bla

20 mm R 11/B

FORMATE

80 x 80

797 x 797 x 20 mm

60 x 60

600 x 600 x 20 mm

GIGA-Line® TERRASSENELEMENTE – DESIGN MIT HÖCHSTEM QUALITÄTSANSPRUCH • GIGA-Line® Feinsteinzeug erfüllt höchste technische Anforderungen gemäß DIN-Norm, z. B. hinsichtlich der Bruchfestigkeit, der Beständigkeit gegenüber Frost, UV-Strahlung, Flecken, Chemikalien, Tausalz u.v.m.

• GIGA-Line® Terrassenelemente unterliegen einer hohen Fertigungsgenauigkeit und sind überaus maßhaltig.

• Ein Rutschhemmwert von R 11/B bietet zusätzliche Sicherheit bei Nässe.

• Extrem robust und leicht zu reinigen, bleiben GIGALine® Terrassenelemente jahrelang so schön wie am ersten Tag.

5

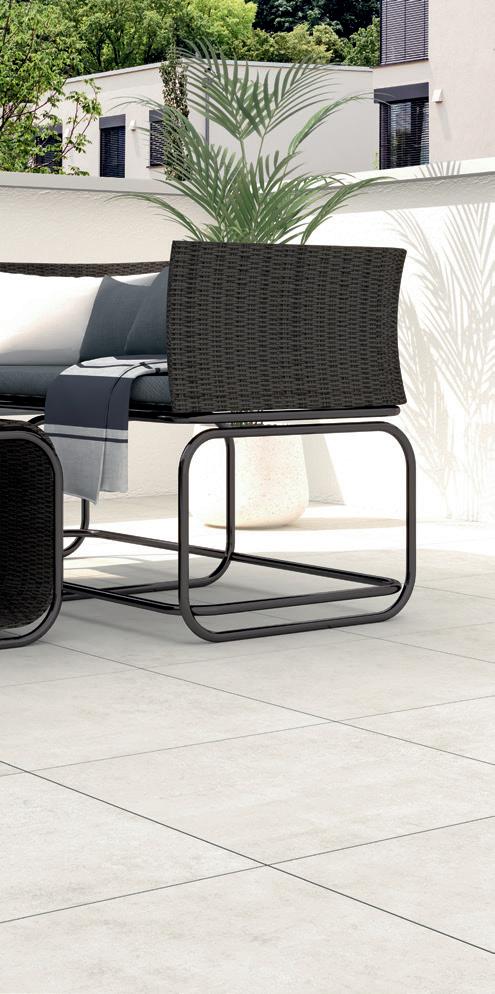

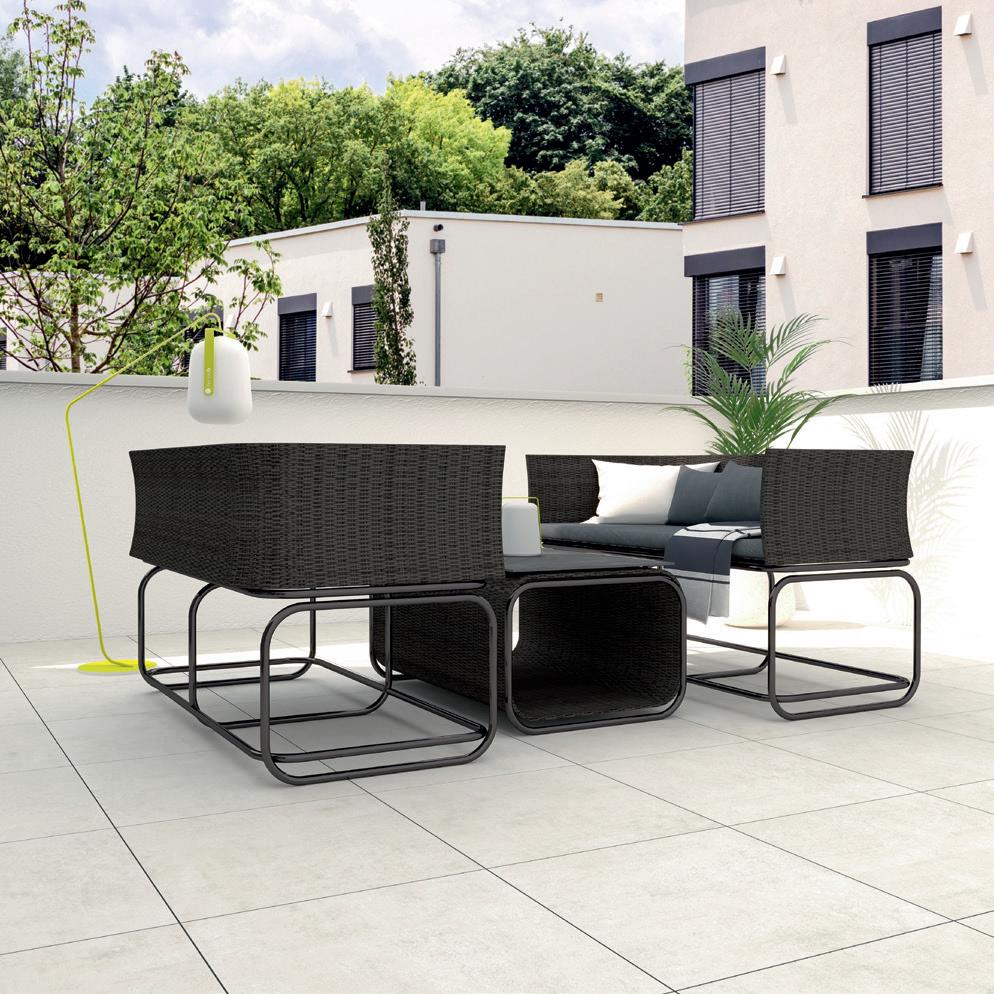

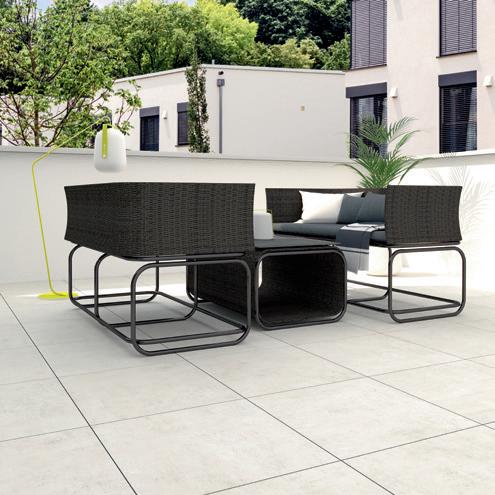

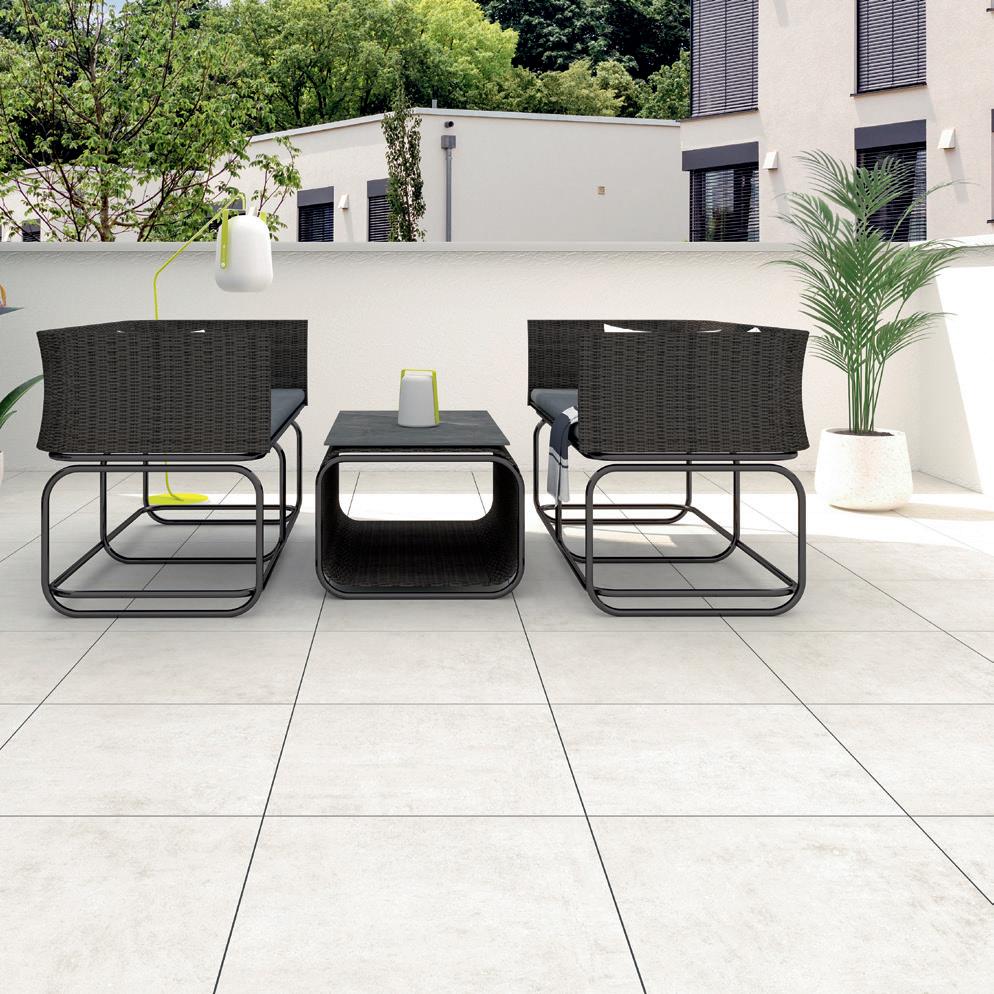

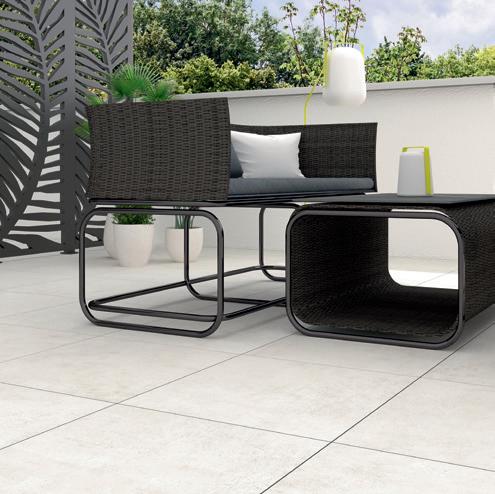

Abb. Terrassenelement COLUMBIA White Cream 60 x 60 cm

COLUMBIA WHITE CREAM TE 80 × 80 cm [797 × 797 × 20 mm] . Art.-Nr. 87 080080 636 . PG 990 TE 60 × 60 cm [600 × 600 × 20 mm] . Art.-Nr. 87 060060 636 . PG 992 6

ANTI SLIP

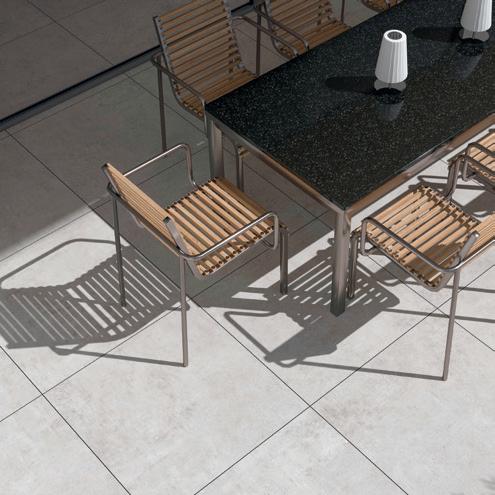

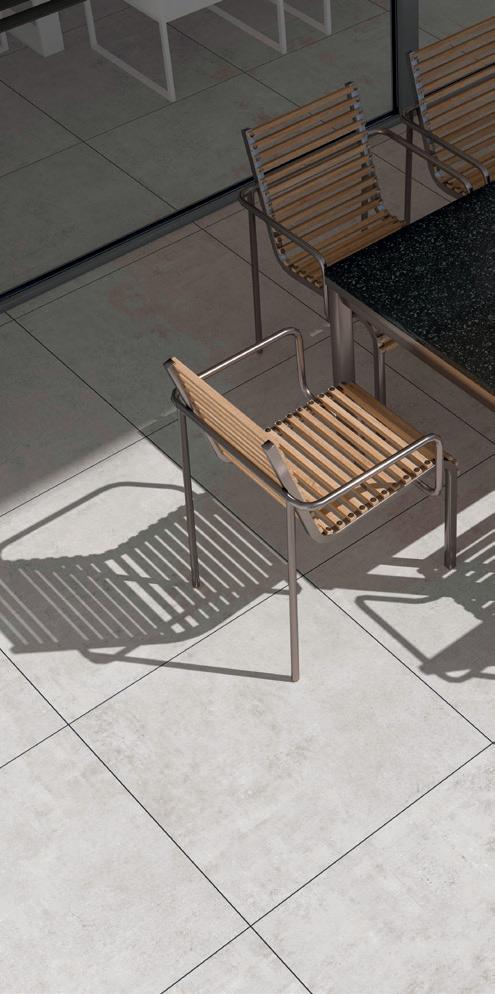

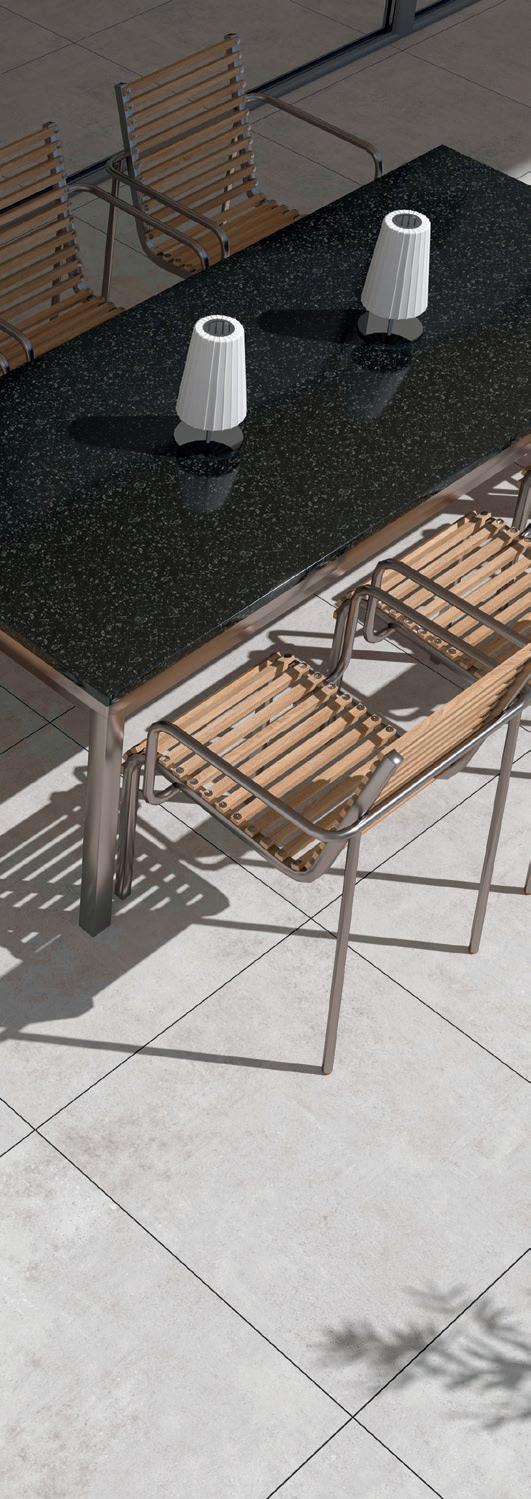

Abb. Terrassenelement COLUMBIA Light Grey 80 x 80 cm

ANTI SLIP

COLUMBIA LIGHT GREY TE 80 × 80 cm [797 × 797 × 20 mm] . Art.-Nr. 87 080080 637 . PG 990 TE 60 × 60 cm [600 × 600 × 20 mm] . Art.-Nr. 87 060060 637 . PG 992 7

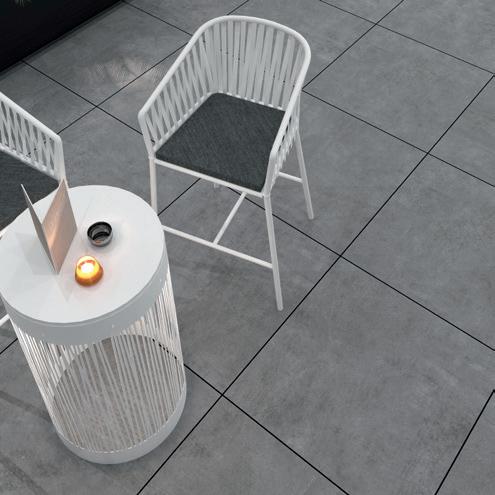

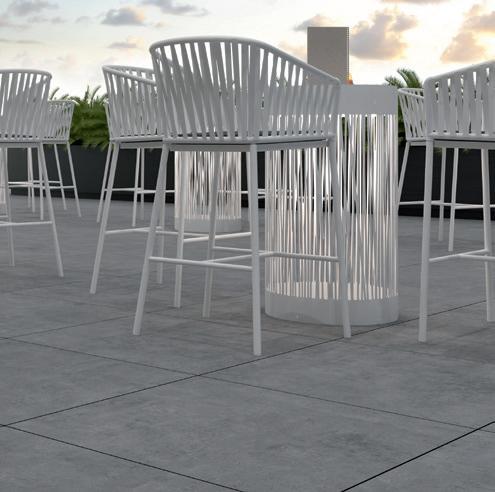

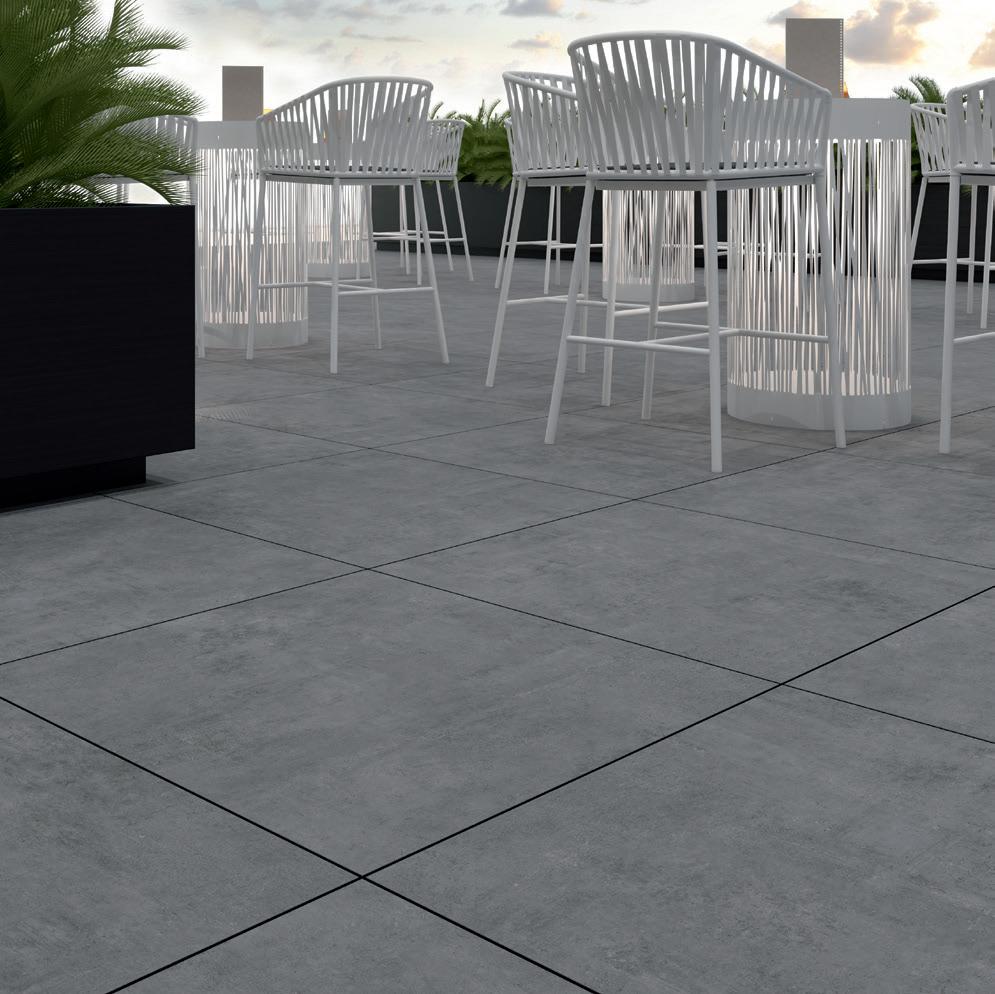

Abb. Terrassenelement COLUMBIA Grey 80 x 80 cm

COLUMBIA GREY TE 80 × 80 cm [797 × 797 × 20 mm] . Art.-Nr. 87 080080 638 . PG 990 TE 60 × 60 cm [600 × 600 × 20 mm] . Art.-Nr. 87 060060 638 . PG 992 8

ANTI SLIP

Abb. Terrassenelement COLUMBIA Graphite 80 x 80 cm

ANTI SLIP

COLUMBIA GRAPHITE TE 80 × 80 cm [797 × 797 × 20 mm] . Art.-Nr. 87 080080 639 . PG 990 TE 60 × 60 cm [600 × 600 × 20 mm] . Art.-Nr. 87 060060 639 . PG 992 9

PROGRAMM COLUMBIA Format 80 × 80 cm [797 × 797 × 20 mm] | Abriebklasse IV | Rutschhemmung R 11/B

WHITE CREAM | Farb.-Nr. 636 LIGHT GREY | Farb.-Nr. 637

COLUMBIA 80 × 80 cm White Cream COLUMBIA 80 × 80 cm Light Grey COLUMBIA 80 × 80 cm Grey COLUMBIA 80 × 80 cm Graphite

GREY | Farb.-Nr. 638

GRAPHITE | Farb.-Nr. 639

Art.-Nr. 87 080080 636 . PG 990 Art.-Nr. 87 080080 637 . PG 990 Art.-Nr. 87 080080 638 . PG 990 Art.-Nr. 87 080080 639 . PG 990

Format 60 × 60 cm [600 × 600 × 20 mm] | Abriebklasse IV | Rutschhemmung R 11/B

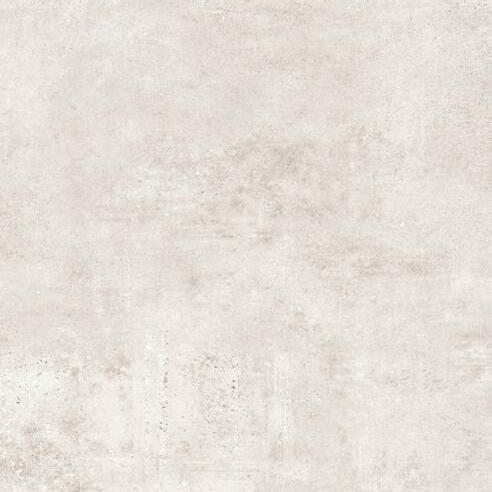

WHITE CREAM Farb.-Nr. 636

LIGHT GREY Farb.-Nr. 637

GREY Farb.-Nr. 638

COLUMBIA 60 × 60 cm White Cream COLUMBIA 60 × 60 cm Light Grey COLUMBIA 60 × 60 cm Grey COLUMBIA 60 × 60 cm Graphite

10

GRAPHITE Farb.-Nr. 639

Art.-Nr. 87 060060 636 . PG 992 Art.-Nr. 87 060060 637 . PG 992 Art.-Nr. 87 060060 638 . PG 992 Art.-Nr. 87 060060 639 . PG 992

GIGA-Line® TERRASSENELEMENTE Feinsteinzeug gemäß EN 14411 Bla

TERRASSENELEMENT

TERRASSENELEMENT

rektifiziert

rektifiziert

Werkmaß [mm]

797 x 797 x 20

600 x 600 x 20

Format-Nr.*

87 080080

87 060060

990

992

PG je Mengeneinheit Mengeneinheit

m2

m2

St./m2 bzw. m inkl. Fuge

1,5625

2,78

kg/Stück ca.

29

16

Stück je Paket

1

2

m2 je Paket

0,64

0,72

Pakete je Palette

40

32

m2 je Palette

25,60

23,04

* Format-Nr. + Farb-Nr. = Artikelnummer | PG = Preisgruppe

VERLEGEHINWEISE Mögliche Verlegearten für GIGA-Line® Terrassenelemente:

Empfohlene Anordnung der Stelzpunkte:

• Verlegung auf Stelzlagern oder Mörtelbeuteln [empfohlene Anordnung der Lagerpunkte siehe nebenstehende Skizze] »» Lose und vergleichsweise einfache und schnelle Verlegung »» Austausch möglich •V erlegung im Splittbett »» Lose und vergleichsweise einfache und schnelle Verlegung »» Austausch möglich • Verlegung auf Drainagemörtel »» feste Verlegung und Verfugung, für höhere Belastung geeignet

Format 80 × 80 cm

Format 60 × 60 cm

Bei allen Verlegearten ist ein Gefälle von 1-2 % einzuplanen. Vorbereitung des Untergrundes und Verlegung sind gemäß DIN-Normen, aktuellen ZDB-Merkblättern1, ZTV-Wegebau2 bzw. Flachdachrichtlinien auszuführen. Wir empfehlen eine professionelle Ausführung der Arbeiten durch einen Fachbetrieb.

1 ZDB: Zentralverband des Deutschen Baugewerbes | 2 ZTV-Wegebau: Zusätzliche technische Vertragsbedingungen für den Bau von Wegen und Plätzen außerhalb von Flächen des Straßenverkehrs

11
