EXCLUSIVE ULAZNA VRATA Aluminijska ulazna vrata sa obostrano prekrivnim panelom. Faktor toplinske izolacije od
0.61
W/m2K. Stvorena sa osjećajem za sigurnost, estetiku i ugođaj.
Doživite ekskluzivne novosti!
STVORENA ZA VAS.
ORIGINAL
Dobrodošli u svijet EKSKLUZIVNIH ULAZNIH VRATA
- u svijet kreativnosti. Svatko od nas je jedinstven na svoj način, kao što su jedinstvena i naša EXCLUSIVE ulazna vrata koja su dio mozaika u vašem domu i omogućuju da vaša osobnost zablista. Naš novi katalog nudi vam mogućnost odabira vrata koja će vašem domu dati poseban ugođaj. Budite kreativni i stvorite vlastiti jedinstveni ulaz kombinirajući boje i dodatke. Posvećeni smo pružanju iznimne kvalitete u svakom pogledu. Ulazna vrata EXCLUSIVE izrađena su od visokokvalitetnih materijala uz primjenu najnovijih proizvodnih tehnika uz stalnu kontrolu kvalitete. Svi korišteni materijali su ekološki prihvatljivi i mogu se reciklirati, što osigurava dug vijek trajanja proizvoda. Dopustite nam da nadmašimo vaša očekivanja do najsitnijeg detalja. Vaš INOTHERM
EXCLUSIVE ulazna vrata imaju sljedeće prednosti: • Širok asortiman proizvoda • Ostvarenje vlastitih želja i ideja • Vrlo visoke vrijednosti toplinske i zvučne izolacije • Visoka razina sigurnosti od provale • Trajnost vrata • Minimalno održavanje i njega • Veliki izbor modela i sveobuhvatan asortiman dodatne opreme
Aluminij i okoliš na području prozora i fasadnih sistema. Na građevinskom području postoji sirovinsko - kružni sistem A/U/F. Aluminijski ostaci od proizvodnje i rastavljeni stari dijelovi recikliraju se.
EKSKLUZIVNA VRATA Sadržaj Tehničke pojedinosti
4
Izvedbe vrata
12
ULAZNA VRATA Paneli bez dodatnih
SERIJA okvira za zastakljivanje
14
Paneli s okvirima za zastakljivanje
SERIJA od nehrđajućeg čelika
60
SERIJA Posebni modeli
70
Paneli s okvirima za
TH
SERIJA zastakljivanje od aluminija
86
SERIJA Tehničke pojedinosti
102
OKOVI I DODATNA OPREMA
BT 670 ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH
Zastakljivanje
116
Boje
118
Dodatna oprema
124
AGE 1041 BH Dodaci u crnoj boji poravnati samo s vanjske strane Dodatno Ručka, vanjska ZAE 216 B
Zadržavamo pravo na tehničke promjene. Boje i podaci mogu odstupati od stvarnoga stanja zbog pogrešaka u tisku.
Boja RAL 9005 mat Panel izvana DD 424 Špijunka BT 19 EB Zvekir BT 107 B Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6026/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
3

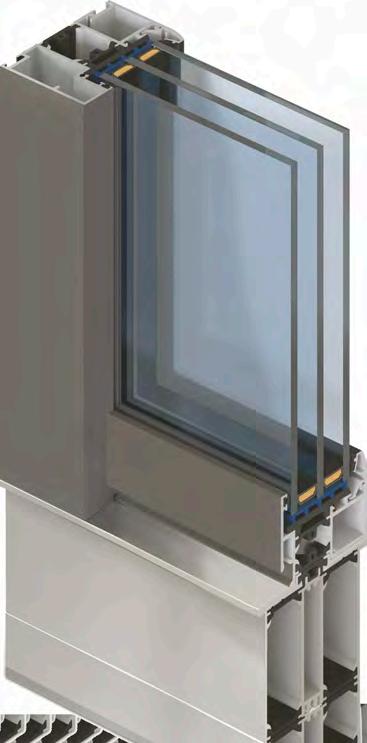

KONSTRUKCIJE PROFILA I TEHNIČKE POJEDINOSTI
EXCLUSIV
EXCLUSIV plus
Ulazna vrata sa obostrano prekrivnim panelom debljine 95 mm
od
od
3 s vulkaniziranim NEPREKINUTA BRTVILA kutnim spojevima
0,82
0,61
(između okvira i krila) sa SPECIJALNOM TOPLINSKOM PREGRADOM u brazdi između okvira i krila
W/m2K
95
W/m2K
116
3 komada podesivih TRODJELNIH SIGURNOSNIH PANTI 5
- TOČKI SIGURNOSNOG ZAKLJUČAVANJA s kukama od nehrđajučeg čelika s odmakom cilindra od vertikalnog ruba krila 45 mm i neprekinutom zaključnom letvom
3 PLOČA mm DEBELA vanjska i unutarnja panela OD ALUMINIJA patentirana izvedba krila koja sadrži DILETACIJSKI SLOJ
95
POSEBNI KANAL za elektroinstalaciju
RC
95
serijski SIGURNOSNA GARNITURA certificirana po EN 1906. Serija GA 190 sa serijski ugrađenom sigurnosnom zaštitom.
3
PRAG OD ALUMINIJA u srebrnoj eloksiranoj boji EV1 s toplinskim mostom i brtvilom za nevidljivo pričvršćivanje serijski PODNI STATIČKI PROFIL
* sa poliuretanskim punjenjem profila okvira i krila vrata
4
KONSTRUKCIJE PROFILA I TEHNIČKE POJEDINOSTI PREDNOSTI SU U DETALJIMA U osnovnoj cijeni modela uključen je AT 95 Schüco profil. Kupac može zamijeniti profil za AT 110, AT 110 P ili AT 200 (uz doplatu), a rok isporuke ostaje isti.
AT 95 PORAVNATA IZVEDBA
Aluminij Aluminij je lagan, čvrst materijal koji je otporan na koroziju, jednostavan za njegovanje i ima izuzeto dug vijek trajanja. Omogućava točnu obradu, a to je posebno važno za izradu proizvoda s visokom razinom zračne nepropusnosti te zvučne i toplinske izolacije. Aluminij je napravljen od prirodnog materijala - boksita, koji je raspoloživ praktično u neograničenim količinama.
AT 110 P KUTNA IZVEDBA
Energija, potrebna za proizvodnju aluminija, se u svjetskom omjeru pretežno proizvodi u vodnim elektranama. Istrošeni proizvodi od aluminija se recikliraju odn. aluminij se obnavlja, pri čemu obnovljeni aluminij ima ponovno svoje originalne karakteristike. U procesu obnove (istrošenog) aluminija se koristi samo ca. 5% energije koja je potrebna u osnovnom postupku proizvodnje. Na prostoru Europe se ca. 35% aluminijskih proizvoda izrađuje od recikliranog aluminija, a taj je udio u porastu.
LP 200
AT 110
UKRASNA IZVEDBA
KLASIČNA IZVEDBA
LP 150 UKRASNA IZVEDBA MINI
5
95 mm
Standardna oprema
3 s vulkaniziranim NEPREKINUTA BRTVILA kutnim spojevima
Ulazna vrata iz programa EXCLUSIV serijski su opremljena kvalitetnom ključanicom
(između okvira i krila) sa SPECIJALNOM TOPLINSKOM PREGRADOM u brazdi između okvira i krila
5-TOČKI ZATVARANJA
3 komada podesivih TRODJELNIH SIGURNOSNIH PANTI
sigurnosnim kukama i elementima za zatvaranje od nehrđajućeg čelika.
5
U slučaju da korisnik želi povećati protuprovalnuzaštitu može izabrati dodatneopcije iz programa okova.
- TOČKI SIGURNOSNOG ZAKLJUČAVANJA s kukama od nehrđajučeg čelika s odmakom cilindra od vertikalnog ruba krila 45 mm i neprekinutom zaključnom letvom
3 PLOČA mm DEBELA vanjska i unutarnja panela OD ALUMINIJA patentirana izvedba krila koja sadrži DILETACIJSKI SLOJ POSEBNI KANAL za elektroinstalaciju
JEZIČAK serijski SIGURNOSNA GARNITURA certificirana po EN 1906. Serija GA 190 sa serijski ugrađenom sigurnosnom zaštitom.
RC 3
PRITVORNA LETVA BT 5 uvijek ima podesivu nedjeljivu zaključnu letvu ±2 mm od nehrđajućeg čelika po cijeloj visini vrata. Takva izvedba pruža povećanu sigurnost i udobno korištenje. Pritvorna letva ugrađena je serijski kod svih izvedbi zaključavanja.
PRAG OD ALUMINIJA u srebrnoj eloksiranoj boji EV1 s toplinskim mostom i brtvilom za nevidljivo pričvršćivanje serijski PODNI STATIČKI PROFIL Visine: S / M / L / XL / XXL / JUMBO
3 - SLOJNA IZOLACIJSKA STAKLA (U-vrijednost=0,5 W/m K) 2
u kombinaciji sa motivima i različitim ornamentnim staklima
6
EKSKLUZIVNA VRATA Standardna oprema VRATNA GARNITURA OD POLIRANOG NEHRÐ. ČELIKA
TRI KOMADA TRODJELNIH SIGURNOSNIH PANTA
Izvana: gumb / Iznutra: kvaka CERTIFICIRANA RC 3 - polirana sigurnosna garnitura po normi EN 1906. Sa serijski ugrađenom sigurnosnom zaštitom.
Serijski su sva vrata opremljena s tri komada podesivih trodjelnih panta u EV1 eloksiranoj boji.
RC
Panti su dostupni u još 16 različitih boja.
3 11.12.2021
BT 5 / odmik cilindra 45
STANDARDNI CILINDAR K 20 / sa slobodnim tokom i dvostranim djelovanjem, uključuje 6 kjučeva.
PODACI O PROIZVODU
AB BROJ M10235A 11.05.2023
Svaka vrata iz našeg programa imaju pločicu s podacima o proizvodu. Sadrži sve relevantne informacije i tehničku dokumentaciju o narudžbi i izradi vrata. Podaci su laserski ugravirani u pločicu od nehrđajućeg čelika. Graviranje omogućuje dugotrajnu čitljivost i upotrebljivost podataka.
BROJ PROIZVODA
DATUM PROIZVODNJE
7
Standardna oprema
STATIČKI PROFIL Podni statički profil u boji EV1 sa serijskim utorom za pozicioniranje i trakom za brtvljenje. Donji dio s optimalnim presjekom osigurava potpuno stabilnu konstrukciju naših vrata, što je jako važno za njihov transport i brzu i preciznu montažu. Nova, značajno poboljšana konstrukcija okvira i krila s brojnim pričvrsnim točkama i NOVOM DEBLJINOM VRATNOG KRILA od 95 mm. NOVA KONSTRUKCIJA POSTIŽE VRHUNSKE REZULTATE na svim značajnim područjima: statika, toplinska izolacija, sigurnost i ekologija.
AAE 1604 B Dodaci u crnoj boji poravnati samo s vanjske strane Utori samo izvana Dodatno Motiv na staklu MS 6452 Ručka, vanjska ZAE 214 TF Boja 70 784 FS Dekor izvana RAL 9005 mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6452/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 660 Paket Black Edition
8
OKFF 90
Serijski aluminijski podni statički profil Opcija: - podni profil s toplinskom pregradom - BP-40 mm i BP-80 mm u kombinacijama do 240 mm - kanal za odvodnjavanje od 80 mm
40
EKSKLUZIVNA VRATA Podni statički profil u boji EV1 sa serijskim utorom za pozicioniranje i trakom za brtvljenje.
OKFF
OKFF
Prag s povezujućim profilom možete pored standardne EV1 izvedbe izabrati u slijedećim bojama - ELOX u zlatnoj boji - ELOX u crnoj boji
9
Nov dinamičen dizajn
Kod promjene visine vrata
M
S
VISINA STAKLA: 1500 mm
VISINA STAKLA: 1600 mm
Na temelju optičko-dinamičke promjene sada se izrez stakla na određenoj visini vrata prilagodi besplatno. Na taj način dizajn vrata ostaje na višim dimenzijama proporcionalan i skladan. U modernoj gradnji ukazala se potreba za sve većim dimenzijama ulaznih vrata te je statična stabilnost vrata iznimno važna. Program ulaznih vrata serije EXCLUSIV s izvanrednim tehničkim rješenjima osigurava besprijekornu funkcionalnost vrata također i kod visina od 2251 mm do 2700 mm te širini vrata do 1260 mm.
L
VISINA STAKLA : 1700 mm
SMART DESIGN
OKFF
AAE 1624 B Dekor poravnat samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6201 Ručka, vanjska ZAE 215 TF Farbe RAL 9007 FS Dekor izvana RAL 9005 mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6201/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 660 Paket Black Edition
10
S - od 2000 do 2150 mm
M - od 2151 do 2250 mm
L - od 2251 do 2350 mm
Standardna visina izreza stakla 3 X Panti Standardno zaključavanje - BT 5 (1754 mm) Pozicioniranje standardne dodatne opreme Ručka, vanjska ZAE 715 - 1500 mm Kontrolna jedinica
Povećana visina izreza stakla 3 X Panti Standardno zaključavanje - BT 5 (1754 mm) Pozicioniranje standardne dodatne opreme Ručka, vanjska ZAE 716 - 1600 mm Kontrolna jedinica
Povećana visina izreza stakla 3 X Panti Standardno zaključavanje - BT 5 (2004 mm) Pozicioniranje standardne dodatne opreme Ručka, vanjska ZAE 717 - 1700 mm Kontrolna jedinica
EKSKLUZIVNA VRATA Veličina vrata
JUMBO
XXL
XL
SMART DOOR SYSTEM
BT 660
VISINA STAKLA : 2000 mm
VISINA STAKLA : 1800 mm
VISINA STAKLA : 1900 mm
ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH IN LED OSVETLITEV
OKFF
XL - od 2351 do 2450 mm
XXL - od 2451 do 2550 mm
JUMBO - od 2551 do 2700 mm
Povećana visina izreza stakla 3 X Panti Standardno zaključavanje - BT 5 (2004 mm) Pozicioniranje standardne dodatne opreme Ručka, vanjska ZAE 718 - 1800 mm Kontrolna jedinica
Povećana visina izreza stakla od visine 2500mm 4 X Panti Standardno zaključavanje - BT 5 (2004 mm) Pozicioniranje standardne dodatne opreme Ručka, vanjska ZAE 718 - 1800 mm Kontrolna jedinica
Povećana visina izreza stakla 4 X Panti Standardno zaključavanje - BT 5 (2254 mm) sa pripadajučim zatvornim elementima (klinovi) Pozicioniranje standardne dodatne opreme Ručka, vanjska ZAE 718 - 1800 mm Kontrolna jedinica
Predstavljamo vam novu generaciju pametnog sustava otvaranja vrata INOSMART koji je, poput izvrsnih Inotherm ulaznih vrata, sinonim za kvalitetu, sigurnost i udobnost. Inosmart je neizostavan dio ulaznih vrata koji cijeloj obitelji omogućuje jednostavan i siguran ulazak u kuću te eliminira brige oko izgubljenih ključeva.
11
Svi modeli iz programa Exclusiv su dostupni u različitim izvedbama s bočnim svjetlostima i nadsvjetlom bez obzira na smjer otvaranja (lijevo ili desno).
Otvaranje vrata - pogled izvana
Različite
IZVEDBE OTVARANJA VRATA iz kataloga su dostupne u maksimalnim dimenzijama 2500 x 2700 mm.
Tip 02
Tip 03
Tip skrivena nadsvjetlost
Tip 04
Tip 05
Tip 105
Tip 06
Za veće izvedbe vrata preporučamo sastavljanje na objektu. Na objektu je lagano sastaviti 2 ili više elemenata zajedno. Materijal za sastavljanje je dostupan uz nadoplatu.
Tip 01
Tip 01 Tip 07
DIN LIJEVO otvaranje na unutra
12
DIN DESNO otvaranje na unutra
Tip 21
Tip 08
Tip 22
Tip 108
Tip 23
Tip skrivena nadsvjetlost
Tip 41
Tip 09
Tip 51
EKSKLUZIVNA VRATA Modifikacije AGE 1351 standardni model
AGE 1351 model po skici naručitelja Uključuje više od 220 osnovnih modela svih vrsta. Možete birati između malih i velikih
MODIFIKACIJA s kojima se još više približavate željenom jedinstvenom proizvodu. Ako unatoč širokom izboru ne možete pronaći svoj željeni model mi Vam u našem našem studiju vrata Exclusiv nudimo nacrt modela na temelju Vaše skice. U tom slučaju potrebna je detaljna definicija izvedbe.
VAŽNO! Modifikacija se odnosi na postojeći model. Kod manjih modifikacija može se promijeniti samo jedan parametar, npr. uklanjanje reljefnih utora, podešavanje položaja svjetlosnog izreza ili stvaranje zrcalnog prikaza.
AGE 1351 Glatki panel Dodatno Motiv na staklu MS 6001 Ručka, vanjska ZAE 709 Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6001/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
Kod većih modifikacija može se promijeniti samo jedan parametar, npr. povećati svjetlosni izrez, promijeniti raspored aplikacija od nehrđajućeg čelika ili dodati ukrasnu ploču kako bi model dobio dvobojni izgled.
SERIJA
okuse
Različite serije modela za različite dizajnerske ukuse 140
Serija AG - bez dodatnih okvira za zastakljivanje Odlikuju ju glatke površine, čiste i jednostavne linije. Osnovni oblici modela su jednostavni, skladni i bez previše dodataka što pruža bezvremensku aktualnost modela. Fokus dizajniranja serije AG je na kvaliteti završne obrade, kvaliteti ugrađenih materijala i tehnološke usavršenosti. Stroga kontrola kroz cijeli tehnološki proces izrade i završna kontrola ulaznih vrata EXCLUSIV pružaju, kod minimalnog održavanja, jako dug period upotrebe.
POGLED KOJI ULJEPŠA DAN NOVO - OPCIJSKI! UNUTRAŠNJE OGLEDALO
Svakom modelu serije AG slobodno dodate svoju individualnu notu oblikovanja i s malom ili većom modifikacijom ostvarite u potpunosti svoj unikatan model ulaznih vrata EXCLUSIV.
AGE 1030 Glatki panel Dodatno Ručka, vanjska ZAE 716 Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6025/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
14
AGE 1030 Pogled iznutra Boja - 70 784 FS Ogledalo - SK 160
EKSKLUZIVNA VRATA
140
95
140
BT 670 ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH.
AGE 1030
AGE 1030 BH
Pogled iznutra Boja - 70 784 FS
Glatki panel Dodatno Ručka, vanjska ZAE 216 B Boja RAL 9005 mat Panel izvana DD 424 Špijunka BT 19 EB Zvekir BT 107 B Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6025/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
AGE 1030 Glatki panel Dodatno Ručka, vanjska GM 516 ST Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6025/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 660
15
EKSKLUZIVNA VRATA 140
140
5A
- RUČKA - SERIJA 70 - NEHRÐ. ČELIK MAT - OPCIJA: ČITAČ OTISAKA PRSTIJU
AGE 1044 Utori samo izvana Dodatno Ručka, vanjska ZAE 709 Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6670/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
16
AGE 1044 B Utori samo izvana Dodatno Ručka, vanjska ZAE 216 B Boja RAL 9007 FS Špijunka BT 19 EB Zvekir BT 107 B Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6670/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 660 Paket Black Edition
EKSKLUZIVNA VRATA Staklena nadstrešnica sa opcijom LED osvjetljenja B: 1000 / 1200 / 1400 / 1600 / 1800 160
80
140
140
360 mm
750 mm
AGE 1061 BH AGE 1061 B Dodaci u crnoj boji poravnati samo s vanjske strane Dodatno Ručka, vanjska ZAE 216 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6638/S + Kućni brojHFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition Staklena nadstrešnica Proširenje BV 80
Dodaci u crnoj boji poravnati samo s vanjske strane Dodatno Ručka, vanjska GM 516 ST Boja RAL 9005 mat Panel izvana DD 424 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6638/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 660 Paket Black Edition
17
POGLED KOJI ULJEPŠA DAN
EKSKLUZIVNA VRATA
NOVO - OPCIJSKI! UNUTRAŠNJE OGLEDALO x
BLACK EDITION
320
Paket Black Edition uvijek se odnosi na vanjsku stranu vrata i sadrži sljedeće standardne komponente u crnoj boji: - statički profil - prag vrata - mini parapet - sigurnosna rozeta - aplikacije izvana
4x
Program EXCLUSIV u svoju ponudu uvodi aktualnu i u trendu crnu boju u kombinaciji s drugim bojama.
Sljedeće komponente u crnoj boji bira kupac: - rukohvat - špijunka - kucalo - zaštitni profil E 200 - kvaka iznutra Boju vrata s unutarnje strane odabire kupac sam, kako bi izgled vrata odgovarao interijeru.
AGE 1039 B Dodaci u crnoj boji poravnati samo s vanjske strane Dodatno Ručka, vanjska ZAE 216 B Boja RAL 9005 mat Panel izvana DD 421 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6844/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
18
AGE 1039 B Pogled iznutra Boja - 70 784 FS Ogledalo - SK 160
x
EKSKLUZIVNA VRATA NOVO! PROFIL NISKOG PRAGA U BOČNOM ELEMENTU
240 140
Profil niskog praga može se na prvi pogled činiti uobičajenim. Međutim, s napretkom u razvoju ulaznih vrata, sada je moguće sakriti okvir iza fasade, privlačeći pozornost na profil s niskim pragom. Naše rješenje omogućuje profil iznimno niskog praga bez ugrožavanja sigurnosti vašeg doma. Vanjski dio profila praga namjerno je crn za diskretno stapanje.
50 mm
S:1400 / M:1500
S unutarnje strane profil praga odgovara boji okvira.
PROFIL NISKOG PRAGA
AGE 1077 B
Boja - RAL 9005 mat
Dekor samo s vanjske strane Dodatno Ručka, vanjska ZAE 214 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6816/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
AGE 1046 B Dekor samo s vanjske strane Dodatno Ručka, vanjska ZAE 215 B Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6843/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 660 Paket Black Edition
19

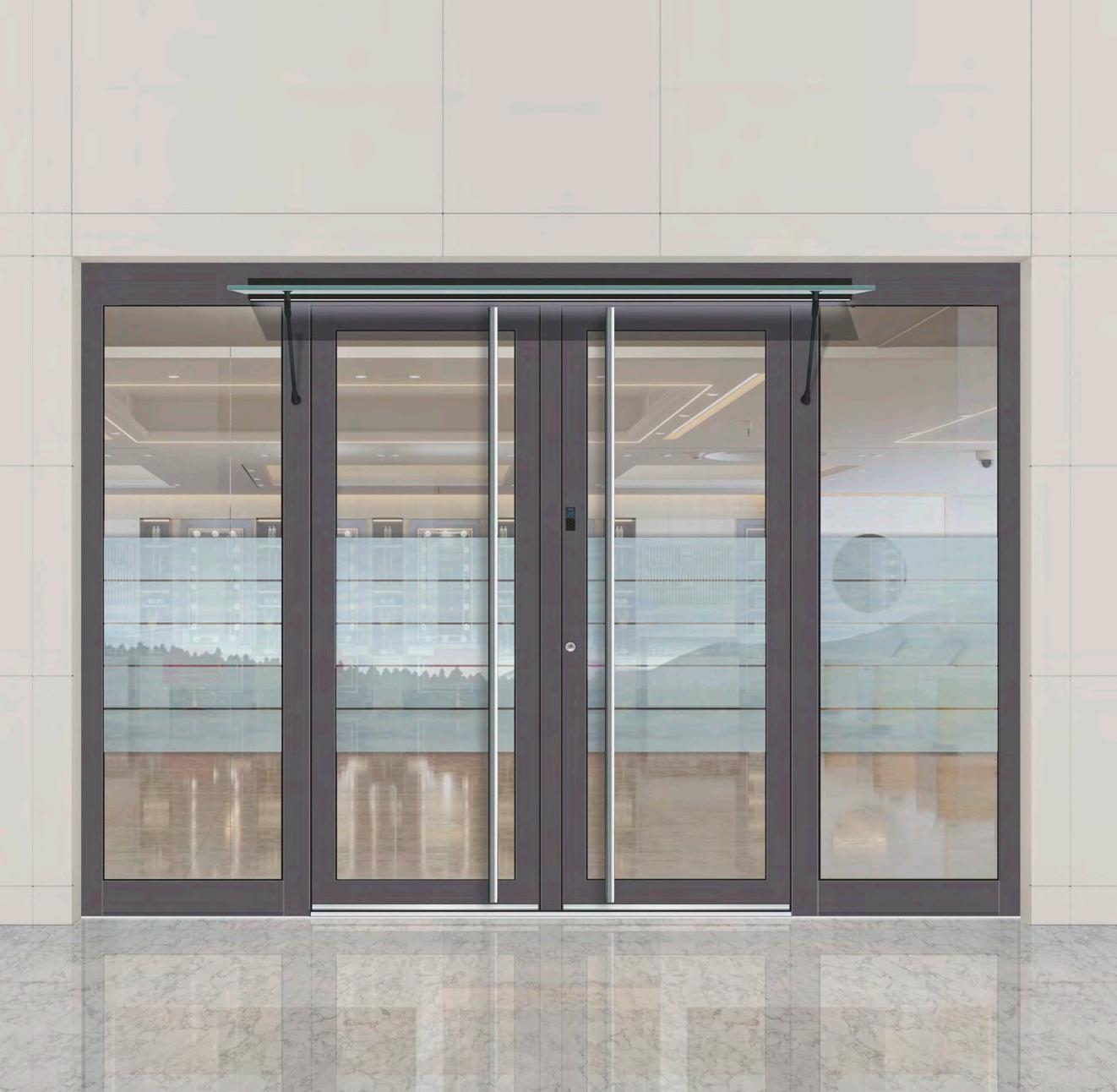

Staklena nadstrešnica sa opcijom LED osvjetljenja 80
EKSKLUZIVNA VRATA STAKLENA NADSTREŠNICA Elegantan dodatak ulaznim vratima koji štiti njih i sve koji ulaze od vremenskih nepogoda. Uz staklenu nadstrešnicu koja se jednostavno integrira u sustav ulaznih vrata izbjegavate i potrebu za dodatnim rješenjima i izvođačima.
Prilikom postavljanja nadstrešnice možete odabrati opciju LED rasvjete ulaza za dodatnu udobnost i sigurnost. Snagom svjetla i vremenom rada možete upravljati uz pomoć mobilne aplikacije Inosmart.
5A
MOGUĆNOST OSVJETLJENJA ULAZA
ESTETSKO RJEŠENJE ZA ZAŠTIĆENA VRATA I UDOBAN ULAZ.
AGE 1041 B Dodaci u crnoj boji poravnati samo s vanjske strane Dodatno Ručka, vanjska ZAE 216 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6026/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition Staklena nadstrešnica Proširenje BV 80
20
AGE 1041 Dodaci u crnoj boji poravnati samo s vanjske strane Dodatno Ručka, vanjska ZAE 714 Boja 70 784 FS Špijunka BT 19 E Zvekir BT 107 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6026/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
EKSKLUZIVNA VRATA NOVO! PROFIL NISKOG PRAGA U BOČNOM ELEMENTU Profil niskog praga može se na prvi pogled činiti uobičajenim. Međutim, s napretkom u razvoju ulaznih vrata, sada je moguće sakriti okvir iza fasade, privlačeći pozornost na profil s niskim pragom. Naše rješenje omogućuje profil iznimno niskog praga bez ugrožavanja sigurnosti vašeg doma. Vanjski dio profila praga namjerno je crn za diskretno stapanje.
50 mm
5A
S unutarnje strane profil praga odgovara boji okvira.
PROFIL NISKOG PRAGA
AGE 1041 B
Boja - RAL 9005 mat
Dodaci u crnoj boji poravnati samo s vanjske strane Dodatno Ručka, vanjska ZAE 216 B Boja HD 211 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6026/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
AGE 1041 BH Dodaci u crnoj boji poravnati samo s vanjske strane Dodatno Ručka, vanjska ZAE 216 B Boja RAL 9005 mat Panel izvana DD 426 Špijunka BT 19 EB Zvekir BT 107 B Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6026/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
21
EKSKLUZIVNA VRATA 300
280
SMART DOOR SYSTEM
5x
BT 670
ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH.
AGE 1048 Dodaci u crnoj boji poravnati samo s vanjske strane Dekor samo s vanjske strane
AGE 1048 B Dodaci u crnoj boji poravnati samo s vanjske strane Dekor samo s vanjske strane
Dodatno Ručka, vanjska GM 216 TF
Dodatno Ručka, vanjska ZAE 216 B
Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6027/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670
Boja RAL 9007 FS Špijunka BT 19 EB Zvekir BT 107 B Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6027/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
22
EKSKLUZIVNA VRATA UNUTARNJE BOJE Svi Exclusiv modeli omogućuju odabir unutarnje boje vrata.
300 280
S:1500 / M:1600
Odaberite onu koja najbolje pristaje vašem domu i činit će jednu priču s ostalim uređenjem ili odaberite onu koja će se isticati.
AGE 1037 B
AGE 1037 BH
Pogled iznutra Boja - 70 784 FS
Dekor poravnat samo s vanjske strane Dodaci u crnoj boji poravnati samo s vanjske strane
AGE 1064 Dekor poravnat samo s vanjske strane
Dodatno Ručka, vanjska ZAE 216 B
Dodatno Ručka, vanjska GM 516 SA
Boja 70 784 FS Panel izvana DD 424 Dekor izvana 70 784 FS Špijunka BT 19 EB Zvekir BT 107 B Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6854/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
Boja 80 077 FS Panel izvana DD 416 Dekor izvana 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6025/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 660
23
EKSKLUZIVNA VRATA
Elegantan dodatak ulaznim vratima koji štiti njih i sve koji ulaze od vremenskih nepogoda. Uz staklenu nadstrešnicu koja se jednostavno integrira u sustav ulaznih vrata izbjegavate i potrebu za dodatnim rješenjima i izvođačima.
6A
STAKLENA NADSTREŠNICA
MOGUĆNOST OSVJETLJENJA ULAZA Prilikom postavljanja nadstrešnice možete odabrati opciju LED rasvjete ulaza za dodatnu udobnost i sigurnost. Snagom svjetla i vremenom rada možete upravljati uz pomoć mobilne aplikacije Inosmart. ESTETSKO RJEŠENJE ZA ZAŠTIĆENA VRATA I UDOBAN ULAZ.
AGE 1011 BH Dodaci u crnoj boji poravnati samo s vanjske strane Dodatno Ručka, vanjska ZAE 216 B Boja RAL 9005 mat Panel izvana DD 424 Špijunka BT 19 EB Zvekir BT 107 B Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6058/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition Staklena nadstrešnica
24
AGE 1011 B Dodaci u crnoj boji poravnati samo s vanjske strane Dodatno Ručka, vanjska ZAE 216 B Boja RAL 9007 FS Špijunka BT 19 EB Zvekir BT 107 B Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6058/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
EKSKLUZIVNA VRATA NOVO! PROFIL NISKOG PRAGA U BOČNOM ELEMENTU
140
140
Profil niskog praga može se na prvi pogled činiti uobičajenim. Međutim, s napretkom u razvoju ulaznih vrata, sada je moguće sakriti okvir iza fasade, privlačeći pozornost na profil s niskim pragom. Naše rješenje omogućuje profil iznimno niskog praga bez ugrožavanja sigurnosti vašeg doma. Vanjski dio profila praga namjerno je crn za diskretno stapanje.
50 mm
300
8A
S unutarnje strane profil praga odgovara boji okvira.
PROFIL NISKOG PRAGA
AGE 1012 B
Boja - RAL 9005 mat
Dodaci u crnoj boji poravnati samo s vanjske strane Dodatno Ručka, vanjska ZAE 214 B Boja RAL 9007 FS Špijunka BT 19 EB Zvekir BT 107 B Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6059/S Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
AGE 1013 BH Dekor poravnat samo s vanjske strane Dodaci u crnoj boji poravnati samo s vanjske strane Dodatno Motiv na staklu MS 6060 + Kućni broj HF Ručka, vanjska ZAE 214 B Boja RAL 9005 mat Panel izvana DD 424 Dekor izvana RAL 9005 mat Špijunka BT 19 EB Zvekir BT 107 B Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6060/S Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition / Poštanski sandučić
25
EKSKLUZIVNA VRATA 7X
7X
ANALIZA PRIKLADNOSTI OTISKA PRSTA ZA IDENTIFIKACIJU Napredna aplikacija Inosmart omogućuje učinkovitu analizu otiska prsta i mogućnost pregleda slike otiska prsta koju vidi biometrijski senzor.
AGE 1015 B Dodaci u crnoj boji poravnati samo s vanjske strane Dodatno Ručka, vanjska GM 516 ST Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6178/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 660 Paket Black Edition
26
AGE 1015 BH Dodaci u crnoj boji poravnati samo s vanjske strane Dodatno Ručka, vanjska ZAE 216 B Boja RAL 9005 mat Panel izvana DD 424 Špijunka BT 19 EB Zvekir BT 107 B Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6178/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
EKSKLUZIVNA VRATA NOVO! PROFIL NISKOG PRAGA U BOČNOM ELEMENTU
222 222
150
150
Profil niskog praga može se na prvi pogled činiti uobičajenim. Međutim, s napretkom u razvoju ulaznih vrata, sada je moguće sakriti okvir iza fasade, privlačeći pozornost na profil s niskim pragom. Naše rješenje omogućuje profil iznimno niskog praga bez ugrožavanja sigurnosti vašeg doma. Vanjski dio profila praga namjerno je crn za diskretno stapanje.
50 mm
S unutarnje strane profil praga odgovara boji okvira.
PROFIL NISKOG PRAGA
AGE 1047
Boja - RAL 9005 mat
Dodaci u crnoj boji poravnati samo s vanjske strane Dekor samo s vanjske strane Dodatno Ručka, vanjska ZAE 716 Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6023/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
AGE 1047 B Dodaci u crnoj boji poravnati samo s vanjske strane Dekor samo s vanjske strane Dodatno Ručka, vanjska ZAE 216 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6023/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
27
MOTIV NA STAKLU
EKSKLUZIVNA VRATA 240
240
Gornje čisto polje sa kućnim brojem, moguće je bez nadoplate također s folijom, jednako kao dolje.
240
240

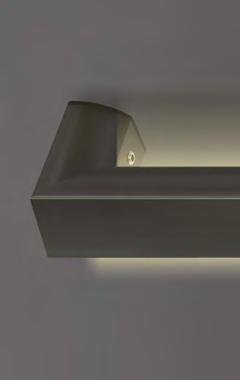

OSVJETLITE SVOJ ULAZ
S:1500 / M:1600
Naša ulazna vrata po želji mogu imati LED rasvjetu koja elegantno osvjetljava vaš ulaz. Jačinu svjetla i vrijeme rada možete jednostavno postaviti putem aplikacije Inosmart na svom pametnom telefonu.
AGE 1098 B Utori obostrano Dodatno Motiv na staklu MS 6826 + Kućni broj HFG Ručka, vanjska ZAE 211 B Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6826/S Opcija: Čitač otisaka prstiju BT 670 LED osvjetljenje Paket Black Edition
28
AGE 1098 Utori obostrano Dodatno Motiv na staklu MS 6193+ Kućni broj HFG Ručka, vanjska ZAE 709 Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6193/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
EKSKLUZIVNA VRATA UNUTARNJE BOJE Svi Exclusiv modeli omogućuju odabir unutarnje boje vrata.
260 300
260
200
S:1500 / M:1600
Odaberite onu koja najbolje pristaje vašem domu i činit će jednu priču s ostalim uređenjem ili odaberite onu koja će se isticati.
AGE 1686 B
AGE 1686 B
Pogled iznutra Boja - 70 784 FS
Utori obostrano Dodatno Motiv na staklu MS 6065 Ručka, vanjska ZAE 214 B Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6065/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
AGE 1182 B Dodaci u crnoj boji poravnati samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6109 + Kućni broj HFG Ručka, vanjska ZAE 214 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6109/S Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
29
MOTIV NA STAKLU Gornje čisto polje sa kućnim brojem, moguće je bez nadoplate također s folijom, jednako kao dolje.
EKSKLUZIVNA VRATA 160
320
150 360
S:1500 / M:1600
- ASIMETRIČNA SKRIVENA RUČKA - SERIJA 200 - RAL 9005 mat
AGE 1097 Glatki panel Dodatno Motiv na staklu MS 6173 + Kućni broj HFG Ručka, vanjska GM 216 TF Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6173/S Opcija: Čitač otisaka prstiju BT 670
30
AGE 1090 B Utori obostrano Dodatno Motiv na staklu MS 6039 + Kućni broj HFG Ručka, vanjska ZAE 214 B Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6039/S Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
EKSKLUZIVNA VRATA
320 320
BT 610 ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH I LED OSVJETLJENJE
S:1500 / M:1600
POŠTANSKI SANDUČIĆ
BK 20 E POŠTANSKI SANDUČIĆ NEHRÐAJUĆI ČELIK
Sve ostale kombinacije iz programa RENZ na upit. Nudimo Vam i širok izbor ugradbenih ili samostojećih poštanskih sandučića.
AGE 1181 B Dodaci u crnoj boji poravnati samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6042 OK + Kućni broj HFG Ručka, vanjska ZAE 214 B Boja RAL 9007 FS Bočna svjetlost levo ST 51 / 76 / WG / 400 Bočna svjetlost desno ST 01 / WG / 400 Motiv na staklu MS 6042/S Opcija: Čitač otisaka prstiju BT 670 Poštanski sandučić Paket Black Edition
AGE 1181 Dodaci u crnoj boji poravnati samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6042 + Kućni broj HFG Ručka, vanjska ZAE 709 Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6042/S Opcija: Čitač otisaka prstiju BT 610
31
EKSKLUZIVNA VRATA
240
SMART DOOR SYSTEM
S:1500 / M:1600
BT 610
ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH I LED OSVJETLJENJE
AGE 1111 Glatki panel Dodatno Motiv na staklu MS 6032 + Kućni broj HFG Ručka, vanjska ZAE 709 Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6032/S Opcija: Čitač otisaka prstiju BT 610
32
AGE 1111 B Glatki panel Dodatno Motiv na staklu MS 6032 + Kućni broj HFG Ručka, vanjska ZAE 211 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6032/S Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
EKSKLUZIVNA VRATA Staklena nadstrešnica sa opcijom LED osvjetljenja 160
160
80
X
X
260
S:1500 / M:1600
360 mm
750 mm
240
AGE 1118 B AGE 1105 B Dekor samo s vanjske strane Dodatno Motiv na staklu MS 6056 + Kućni broj HFG Ručka, vanjska ZAE 214 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6056/S Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition Staklena nadstrešnica Proširenje BV 80
Dekor samo s vanjske strane Dodatno Motiv na staklu MS 6824 + Kućni broj HFG Ručka, vanjska ZAE 214 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6824/S Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
33
EKSKLUZIVNA VRATA 160
240
SMART DOOR SYSTEM
S:1500 / M:1600
BT 670
ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH.
AGE 1608 B Dekor poravnat samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6850 Ručka, vanjska ZAE 216 B Boja RAL 9016 Dekor izvana RAL 9005 mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6850/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
34
AGE 1611 B Dekor poravnat samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6863 Ručka, vanjska ZAE 211 B Boja RAL 9007 FS Dekor izvana RAL 9005 mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6863/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
EKSKLUZIVNA VRATA UNUTARNJE BOJE 300
Svi Exclusiv modeli omogućuju odabir unutarnje boje vrata.
160
240 160
240
160
160
S:1500 / M:1600
Odaberite onu koja najbolje pristaje vašem domu i činit će jednu priču s ostalim uređenjem ili odaberite onu koja će se isticati.
AGE 1612 B
AGE 1612 B
Pogled iznutra Boja - HD 211
Dekor poravnat samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6888 Ručka, vanjska ZAE 214 B Boja HD 211 Dekor izvana RAL 9005 mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6888/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
AGE 1501 B Dekor poravnat samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6889 Ručka, vanjska ZAE 214 B Boja RAL 9007 FS Dekor izvana 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6889/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
35
EKSKLUZIVNA VRATA
3x80
140
140
SMART DOOR SYSTEM
S:1500 / M:1600
BT 670
ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH.
AGE 1654 B Dodaci u crnoj boji poravnati samo s vanjske strane Utori samo s vanjske strane
AGE 1654 Dodaci od nehrđajućeg čelika samo s vanjske strane Utori samo s vanjske strane
Dodatno Motiv na staklu MS 6115 Ručka, vanjska ZAE 214 B
Dodatno Motiv na staklu MS 6115 Ručka, vanjska ZAE 709
Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6115/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6115/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
36
EKSKLUZIVNA VRATA
240 240
150
GA 190 S B
S:1500 / M:1600
Lakirano u mat crnoj boji iznutra/izvana
AGE 1106 B
AGE 1106 B
Pogled iznutra Boja - 70 784 FS
Dodaci u crnoj boji poravnati samo s vanjske strane Dodatno Motiv na staklu MS 6057 + Kućni broj HFG Ručka, vanjska ZAE 214 B Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6057/S Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
AGE 1107 BH Dodaci u crnoj boji poravnati samo s vanjske strane Dodatno Motiv na staklu MS 6063 + Kućni broj HFG Ručka, vanjska ZAE 214 B Boja HD 211 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6063/S Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
37
EKSKLUZIVNA VRATA 140
100
100
Naša ulazna vrata po želji mogu imati LED rasvjetu koja elegantno osvjetljava vaš ulaz. Jačinu svjetla i vrijeme rada možete jednostavno postaviti putem aplikacije Inosmart na svom pametnom telefonu.
S:1500 / M:1600
OSVJETLITE SVOJ ULAZ
AGE 1657 B Dodaci u crnoj boji poravnati samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6188 Ručka, vanjska ZAE 214 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6188/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 LED osvjetljenje Paket Black Edition
38
AGE 1657 Dodaci od nehrđajućeg čelika samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6189 Ručka, vanjska ZAE 709 Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6189/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
EKSKLUZIVNA VRATA NOVO! PROFIL NISKOG PRAGA U BOČNOM ELEMENTU
160 240
160
5X
Profil niskog praga može se na prvi pogled činiti uobičajenim. Međutim, s napretkom u razvoju ulaznih vrata, sada je moguće sakriti okvir iza fasade, privlačeći pozornost na profil s niskim pragom. Naše rješenje omogućuje profil iznimno niskog praga bez ugrožavanja sigurnosti vašeg doma. Vanjski dio profila praga namjerno je crn za diskretno stapanje.
50 mm
S:1500 / M:1600
S unutarnje strane profil praga odgovara boji okvira.
PROFIL NISKOG PRAGA
AGE 1108 BH
Boja - RAL 9005 mat
Dekor poravnat samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6156 Ručka, vanjska ZAE 214 B Boja HD 211 Dekor izvana RAL 9005 mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6156/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
AGE 1159 B Dekor poravnat samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6177 Ručka, vanjska ZAE 214 B Boja RAL 9007 FS Dekor izvana RAL 9005 mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6177/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
39
EKSKLUZIVNA VRATA 240
300
SMART DOOR SYSTEM
S:1600 / M:1700
S:1500 / M:1600
BT 670
ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH.
AGE 1298 B Utori obostrano Dodatno Motiv na staklu MS 6674 Ručka, vanjska ZAE 214 B Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6674/S Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
40
AGE 1355 B Utori obostrano Dodatno Motiv na staklu MS 6687 + Kućni broj HFG Ručka, vanjska ZAE 214 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6687/S Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
EKSKLUZIVNA VRATA
280 240
240
FICHTENWEG
S:1400 / M:1500
FICHTENWEG
AGE 1562
AGE 1562 B
Dodaci od nehrđajućeg čelika samo s vanjske strane Utori obostrano
Dodaci u crnoj boji poravnati samo s vanjske strane Utori obostrano
Dodatno Motiv na staklu MS 6855 + Kućni broj HFG Ručka, vanjska ZAE 714 Boja 70 784 FS Opcija: Čitač otisaka prstiju BT 610
Dodatno Motiv na staklu MS 6855 + Kućni broj HFG Ručka, vanjska ZAE 214 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6855/S Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
AGE 1243 B Utori obostrano Dodatno Motiv na staklu MS 6688 Ručka, vanjska ZAE 215 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6688/S+ Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
41
EKSKLUZIVNA VRATA 140
280
150
X
X
300
S:1500 / M:1600
S:1500 / M:1600
- ASIMETRIČNA SKRIVENA RUČKA - SERIJA 200 - RAL 9005 mat
AGE 1232 B Glatki panel Dodatno Motiv na staklu MS 6486/S Ručka, vanjska GM 216 TF Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6486/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
42
AGE 1237 Glatki panel Dodatno Motiv na staklu MS 6440 + Kućni broj HF (crna) Ručka, vanjska ZAE 211 B Boja RAL 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6440/S Opcija: Čitač otisaka prstiju BT 670
EKSKLUZIVNA VRATA NOVO! PROFIL NISKOG PRAGA U BOČNOM ELEMENTU
240
260
260
Profil niskog praga može se na prvi pogled činiti uobičajenim. Međutim, s napretkom u razvoju ulaznih vrata, sada je moguće sakriti okvir iza fasade, privlačeći pozornost na profil s niskim pragom. Naše rješenje omogućuje profil iznimno niskog praga bez ugrožavanja sigurnosti vašeg doma. Vanjski dio profila praga namjerno je crn za diskretno stapanje.
50 mm
S:1400 / M:1500
S unutarnje strane profil praga odgovara boji okvira.
PROFIL NISKOG PRAGA
AGE 1230 B
Boja - RAL 9005 mat
Utori samo s vanjske strane Dodatno Motiv na staklu MS 6064 Ručka, vanjska ZAE 211 B Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6064/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
AGE 1349 B Utori obostrano Dodatno Motiv na staklu MS 6487 Ručka, vanjska ZAE 211 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6487/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
43
EKSKLUZIVNA VRATA 240
240
BT 19 E Elekronska špijunka unutarnja jedinica
vanjska jedinica
BT 670
S:1500 / M:1600
Elektronska špijunka, opremljena kamerom i LCD zaslonom u boji, pritiskom na gumb pokaže tko je ispred vrata.
AGE 1806 Utori obostrano Dodatno Motiv na staklu MS 6857 Ručka, vanjska ZAE 709 Boja 80 077 FS Špijunka BT 19 E Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6857/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
44
AGE 1823 B Utori obostrano Dodatno Motiv na staklu MS 6179 Ručka, vanjska ZAE 214 B Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6179/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
EKSKLUZIVNA VRATA Staklena nadstrešnica sa opcijom LED osvjetljenja B: 1000 / 1200 / 1400 / 1600 / 1800 80
240
220
S:1300 / M:1400
360 mm
750 mm
AGE 1314 AGE 1381 B Utori samo s vanjske strane
Dodaci od nehrđajućeg čelika samo s vanjske strane Utori obostrano
Dodatno Motiv na staklu MS 6180 Ručka, vanjska ZAE 208 B
Dodatno Motiv na staklu MS 6181 Ručka, vanjska ZAE 709
Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6180/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition Staklena nadstrešnica Proširenje BV 80
Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6181/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
45
EKSKLUZIVNA VRATA 140
300
150
240
240
- ASIMETRIČNA SKRIVENA RUČKA - SERIJA 200 - RAL 9005 mat
S:1500 / M:1600
FICHTENWEG
AGE 1583 Glatki panel Dodatno Motiv na staklu MS 6182 Ručka, vanjska GM 216 TF Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6182/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670
46
AGE 1802 Utori obostrano Dodatno Motiv na staklu MS 6183 + Kućni broj HFG Ručka, vanjska ZAE 709 Boja RAL 8022 FS mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6183/S Opcija: Čitač otisaka prstiju BT 610
EKSKLUZIVNA VRATA NOVO! PROFIL NISKOG PRAGA U BOČNOM ELEMENTU
200
240 300
140
Profil niskog praga može se na prvi pogled činiti uobičajenim. Međutim, s napretkom u razvoju ulaznih vrata, sada je moguće sakriti okvir iza fasade, privlačeći pozornost na profil s niskim pragom. Naše rješenje omogućuje profil iznimno niskog praga bez ugrožavanja sigurnosti vašeg doma. Vanjski dio profila praga namjerno je crn za diskretno stapanje.
50 mm
S:1300 / M:1400
S unutarnje strane profil praga odgovara boji okvira.
PROFIL NISKOG PRAGA
AGE 1359 B
Boja - RAL 9005 mat
Dodaci u crnoj boji poravnati samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6831 Ručka, vanjska ZAE 214 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6831/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
AGE 1326 Dodaci od nehrđajućeg čelika samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6071 Ručka, vanjska ZAE 709 Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6071/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
47
EKSKLUZIVNA VRATA 260
260
SMART DOOR SYSTEM
S:1500 / M:1600
BT 610
ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH I LED OSVJETLJENJE
AGE 1351 Glatki panel Dodatno Motiv na staklu MS 6001 Ručka, vanjska ZAE 709 Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6184/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
48
AGE 1351 B Glatki panel Dodatno Motiv na staklu MS 6184 Ručka, vanjska ZAE 214 B Boja 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6184/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
EKSKLUZIVNA VRATA UNUTARNJE BOJE 220
Svi Exclusiv modeli omogućuju odabir unutarnje boje vrata.
240
40
Odaberite onu koja najbolje pristaje vašem domu i činit će jednu priču s ostalim uređenjem ili odaberite onu koja će se isticati.
240
AGE 1521
AGE 1521
Pogled iznutra Boja - 70 784 FS
Utori obostrano Dodatno Motiv na staklu MS 6463 Ručka, vanjska ZAE 709 Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6463/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670
AGE 1363 B Glatki panel Dodatno Motiv na staklu MS 6187 Ručka, vanjska ZAE 214 B Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6187/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
49
EKSKLUZIVNA VRATA 240
220
240
220
SMART DOOR SYSTEM
S:1500 / M:1600
BT 610
ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH I LED OSVJETLJENJE
AGE 1130 Dodaci u crnoj boji poravnati samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6186 Ručka, vanjska ZAE 707 Boja 80 077 FS Špijunka BT 19 E Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6186/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
50
AGE 1130 B Dodaci u crnoj boji poravnati samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6186 Ručka, vanjska ZAE 214 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6186/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
EKSKLUZIVNA VRATA
240 240
220
220
BT 670
S:1500 / M:1600
ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH.
AGE 1104 B
AGE 1104 B
Pogled iznutra Boja - 70 784 FS
Utori obostrano Dodatno Motiv na staklu MS 6186 Ručka, vanjska ZAE 214 B Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6186/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
AGE 1121 Dekor poravnat samo s vanjske strane Dodaci od nehrđajućeg čelika samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6186 Ručka, vanjska ZAE 714 Boja 80 077 FS Dekor izvana HD 224 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6186/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
51
EKSKLUZIVNA VRATA 240
180
240
180
S:1600 / M:1700
- RUČKA - SERIJA 70 - NEHRÐ. ČELIK MAT - OPCIJA: ČITAČ OTISAKA PRSTIJU
AGE 1128 Dodaci od nehrđ. čelika samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6780 Ručka, vanjska ZAE 709 Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6780/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
52
AGE 1128 B Dodaci u crnoj boji poravnati samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6780 Ručka, vanjska ZAE 214 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6780/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
EKSKLUZIVNA VRATA
240 180
180
180
BT 660
S:1600 / M:1700
ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH I LED OSVJETLJENJE
AAE 1622 B
AAE 1622 BH
Pogled iznutra Boja - 70 784 FS
Dekor poravnat samo s vanjske strane Dodaci u crnoj boji poravnati samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6190 Ručka, vanjska ZAE 793 BT Boja 70 784 FS Dekor izvana RAL 9005 mat Panel izvana DD 424 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6190/S + Kućni broj HFG Opcija: Paket Black Edition
AAE 1622 B Dekor poravnat samo s vanjske strane Dodaci u crnoj boji poravnati samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6190 Ručka, vanjska ZAE 214 TF Boja RAL 9007 FS Dekor izvana RAL 9005 mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6190/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 660 Paket Black Edition
53
EKSKLUZIVNA VRATA 240
140
240
140
S:1600 / M:1700
- RUČKA - SERIJA 70 - NEHRÐ. ČELIK MAT - OPCIJA: ČITAČ OTISAKA PRSTIJU
AAE 1604 Dekor poravnat samo izvana Dodaci od nehrđ. čelika samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6452 Ručka, vanjska ZAE 714 Boja 80 077 FS Dekor izvana RAL 9005 mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6452/S Optija: Čitač otisaka prstiju BT 610
54
AAE 1604 B Dekor poravnat samo s vanjske strane Dodaci u crnoj boji poravnati samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6452 Ručka, vanjska ZAE 214 TF Boja RAL 9007 FS Dekor izvana RAL 9005 mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6452/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 660 Paket Black Edition
EKSKLUZIVNA VRATA UNUTARNJE BOJE Svi Exclusiv modeli omogućuju odabir unutarnje boje vrata.
BEZ DOPLATE mogućnost izvedbe sa ili bez utora. 86 140 86
S:1600 / M:1700
Odaberite onu koja najbolje pristaje vašem domu i činit će jednu priču s ostalim uređenjem ili odaberite onu koja će se isticati.
AGE 1617
AAE 1617
Pogled iznutra Boja - HD 224
Dekor poravnat samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6840 Ručka, vanjska ZAE 7191 Boja HD 224 Dekor izvana RAL 9005 mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6840/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
AAE 1623 B Dekor poravnat samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6848 Ručka, vanjska ZAE 200 ML TF Boja RAL 9007 FS Dekor izvana RAL 9005 mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6848/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 660 Paket Black Edition
55
EKSKLUZIVNA VRATA 160
140
240
140
POŠTANSKI SANDUČIĆ
BK 20 E
S:1600 / M:1700
POŠTANSKI SANDUČIĆ NEHRÐAJUĆI ČELIK
Sve ostale kombinacije iz programa RENZ na upit. Nudimo Vam i širok izbor ugradbenih ili samostojećih poštanskih sandučića.
AAE 1620 B Dekor poravnat samo izvana Dodaci u crnoj boji poravnati samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6890 Ručka, vanjska ZAE 250 B Boja 70 784 FS Dekor izvana RAL 9005 mat Bočna svj. levo ST 51 / 76 / WG / 400 Bočna svj. desno ST 01 / WG / 400 Motiv na staklu MS 6890/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition Poštanski sandučić BK 20 B (RAL 9005 mat)
56
AAE 1592 Dekor poravnat samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6862 Ručka, vanjska ZAE 714 Boja 80 077 FS Panel izvana DD 416 Dekor izvana 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6862/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
EKSKLUZIVNA VRATA
240
260
BT 660
S:1600 / M:1700
ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH I LED OSVJETLJENJE
AGE 1612
AAE 1612
Pogled iznutra Boja - 80 077 FS
Dekor poravnat samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6509 Ručka, vanjska ZAE 714 Boja 80 077 FS Dekor izvana RAL 9005 mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6509/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
AAE 1612 B Dekor poravnat samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6509 Ručka, vanjska ZAE 214 B Boja 80 077 FS Dekor izvana DD 424 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6509/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
57
EKSKLUZIVNA VRATA
180
40
340
160
240
BT 19 E Elekronska špijunka
vanjska jedinica
S:1500 / M:1600
unutarnja jedinica
Elektronska špijunka, opremljena kamerom i LCD zaslonom u boji, pritiskom na gumb pokaže tko je ispred vrata.
AGE 1560 Dekor poravnat samo izvana Utori obostrano Dodatno Motiv na staklu MS 6648 Ručka, vanjska ZAE 770 Boja RAL 1013 mat Dekor izvana RAL 9005 mat Špijunka BT 19 E Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6648/S + Kućni broj HFG
58
AGE 1459 Dodaci od nehrđajućeg čelika samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6081 Ručka, vanjska ZAE 770 S Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6081/S + Kućni broj HFG
EKSKLUZIVNA VRATA BEZ DOPLATE
UNUTARNJE BOJE Svi Exclusiv modeli omogućuju odabir unutarnje boje vrata.
mogućnost izvedbe sa ili bez utora kod modela u boji drvenog dekora. 240
240
S:1500 / M:1600
Odaberite onu koja najbolje pristaje vašem domu i činit će jednu priču s ostalim uređenjem ili odaberite onu koja će se isticati.
AGE 1456
AGE 1456
Pogled iznutra Boja - 80 077 FS
Dekor poravnat samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6651 Ručka, vanjska ZAE 709 Boja HD 224 Dekor izvana RAL 9005 mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6651/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
AGE 1456 B Dekor poravnat samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6650 Ručka, vanjska ZAE 214 B Boja 80 077 FS Dekor izvana DD 424 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6650/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
59
SERIJA
MOTIV NA STAKLU Gornje čisto polje sa kućnim brojem, moguće je bez nadoplate također s folijom, jednako kao dolje.
Različite serije modela za različite dizajnerske ukuse 260
Serija AE - s okvirima za zastakljivanje od nehrđajućeg čelika
AEE 1284 BH Dodaci u crnoj boji poravnati samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6191 + Kućni broj HFG Ručka, vanjska ZAE 211 B Boja RAL 9005 mat Panel izvana DD 426 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6191/S Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
60
BT 670
S:1500 / M:1600
Značajnost serije AE je oštra linija između stakla i aluminija, istaknuta s okvirom od nehrđajućeg čelika. Elegantna poravnatost okvira od nehrđajućeg čelika s površinom vrata izvana i iznutra daje svojim izgledom izrazitu prepoznatljivost modela serije AE. Fokus dizajniranja serije je na kvaliteti završne obrade, kvaliteti ugrađenih materijala i tehnološke usavršenosti. Stroga kontrola kroz cijeli tehnološki proces izrade i završna kontrola ulaznih vrata EXCLUSIV pružaju, kod minimalnog održavanja, jako dug period upotrebe. Svakom modelu serije AE slobodno dodate svoju individualnu notu oblikovanja i s malom ili većom modifikacijom ostvarite u potpunosti svoj unikatan model ulaznih vrata EXCLUSIV.
SMART DOOR SYSTEM
ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH.
EKSKLUZIVNA VRATA Opcija: Dodaci od nehrđajućeg čelika mogu biti i u željenoj RAL boji.
UNUTARNJE BOJE Svi Exclusiv modeli omogućuju odabir unutarnje boje vrata.
260 340
S:1500 / M:1600
Odaberite onu koja najbolje pristaje vašem domu i činit će jednu priču s ostalim uređenjem ili odaberite onu koja će se isticati.
AEE 1284 B
AEE 1284 B
Pogled iznutra Boja - RAL 9007 FS
Dodaci u crnoj boji poravnati samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6191 OK Ručka, vanjska ZAE 211 B Boja RAL 8003 mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6191/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
AEE 1284 Dodaci od nehrđajućeg čelika samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6191 + Kućni broj HFG Ručka, vanjska ZAE 709 Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6191/S Opcija: Čitač otisaka prstiju BT 670
61
EKSKLUZIVNA VRATA 240
240
240
240
S:1600 / M:1700
- RUČKA - SERIJA 70 - NEHRÐ. ČELIK MAT - OPCIJA: ČITAČ OTISAKA PRSTIJU
AEE 1070 Dodaci od nehrđajućeg čelika samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 4477 Ručka, vanjska ZAE 707 Boja 80 077 FS Špijunka BT 19 E Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 4477/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
62
AEE 1070 B Dodaci u crnoj boji poravnati samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 4477 Ručka, vanjska ZAE 214 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 4477/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
EKSKLUZIVNA VRATA
BT 610 ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH I LED OSVJETLJENJE
Opcija: Dodaci od nehrđajućeg čelika mogu biti i u željenoj RAL boji. 240 240
S:1500 / M:1600
240
240
AEE 1075
AEE 1075 B
Pogled iznutra Boja - 70 784 FS
Dekor poravnat samo s vanjske strane Dodaci u crnoj boji poravnati samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 4477 Ručka, vanjska ZAE 211 B Boja 70 784 FS Dekor izvana DD 424 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 4477/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
AEE 1087 Dekor poravnat samo s vanjske strane Dodaci od nehrđajućeg čelika samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6383 Ručka, vanjska ZAE 709 Boja 80 077 FS Paneel außen DD 416 - Split hrast tamni Dekor izvana 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6383/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
63
BEZ DOPLATE mogućnost izvedbe sa ili bez utora kod modela u boji drvenog dekora.
EKSKLUZIVNA VRATA 160
240 160 35
240
SMART DOOR SYSTEM
S:1600 / M:1700
BT 610
ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH I LED OSVJETLJENJE
AAE 1046 Dekor poravnat samo izvana Dodatak od nehrđ. čelika samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6200-WS (bijela/crna) Ručka, vanjska ZAE 770 S Boja 80 077 FS Dekor izvana DD 416 - Split hrast tamni Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6200/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670
64
AAE 1059 Dekor poravnat samo s vanjske strane Dodatak od nehrđajućeg čelika samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6652 + Kućni broj HFG Ručka, vanjska ZAE 770 S Boja 80 077 FS Dekor izvana RAL 9005 mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6652/S
EKSKLUZIVNA VRATA
160 240
160
240
100
BT 660
S:1500 / M:1600
ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH I LED OSVJETLJENJE
AEE 1088 B
AEE 1088 B
Pogled iznutra Boja - RAL 9007 FS
Dodaci u crnoj boji poravnati samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6891 Ručka, vanjska ZAE 214 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6891/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
AEE 1076 Dodatak od nehrđajućeg čelika samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6892 Ručka, vanjska ZAE 770 S Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6892/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670
65
EKSKLUZIVNA VRATA 160
370
535
150
POŠTANSKI SANDUČIĆ
BK 20 E
1360
1070
POŠTANSKI SANDUČIĆ NEHRÐAJUĆI ČELIK
Sve ostale kombinacije iz programa RENZ na upit. Nudimo Vam i širok izbor ugradbenih ili samostojećih poštanskih sandučića.
AGE 1769 Dekor poravnat samo s vanjske strane Dodatak od nehrđajućeg čelika samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6895 Ručka, vanjska ZAE 701 Boja 80 077 FS Dekor izvana RAL 9005 mat Špijunka BT 19 E Bočna svjetlost ST 51 / 76 / WG / 400 Motiv na staklu MS 6895/S + Kućni broj HFG Opcija: Poštanski sandučić BK 20 B (RAL 9005 mat)
66
AAE 1124 Dekor poravnat samo s vanjske strane Dodaci od nehrđajućeg čelika samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6423-WS (bijela/crna) Ručka, vanjska ZAE 240 B Boja 80 077 FS Dekor izvana RAL 9005 mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6423/S + Kućni broj HFG
EKSKLUZIVNA VRATA Opcija: Dodaci od nehrđajućeg čelika mogu biti prašno lakirani i u željenoj RAL boji.
PANTI U BOJI VRATA
280
S:1400 / M:1500
Kod 16 najčešćih boja vrata serijski su i bez doplate također i panti dostupni u istoj boji, kako bi unutarnji izgled vrata bio još privlačniji.
AAE 1223
AAE 1223
Pogled iznutra Boja - 80 077 FS
Dekor poravnat samo s vanjske strane Dodaci od nehrđajućeg čelika obostrano Utori obostrano Dodatno Motiv na staklu MS 6420 Ručka, vanjska ZAE 760 Boja RAL 9007 FS Dekor izvana RAL 9005 mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6420/S
AAE 1222 Dekor poravnat samo s vanjske strane Dodaci od nehrđajućeg čelika obostrano Utori obostrano Dodatno Motiv na staklu MS 6849 Ručka, vanjska ZAE 760 Boja 80 077 FS Dekor izvana RAL 9005 mat Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6849/S + Kućni broj HFG
67
EKSKLUZIVNA VRATA
160
375
260
ANALIZA PRIKLADNOSTI OTISKA PRSTA ZA IDENTIFIKACIJU
S:1500 / M:1600
Napredna aplikacija Inosmart omogućuje učinkovitu analizu otiska prsta i mogućnost pregleda slike otiska prsta koju vidi biometrijski senzor.
AEE 1118 Okvir stakla od nehrđajućeg čelika samo izvana Utori obostrano Dodatno Motiv na staklu MS 6100 Ručka, vanjska ZAE 770 Zaščitni profil E-200 Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6100/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670
68
AEE 1169 Okvir stakla od nehrđajućeg čelika samo izvana Utori obostrano Dodatno Motiv na staklu MS 6194 Ručka, vanjska ZAE 713 Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6194/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 610
EKSKLUZIVNA VRATA Opcija: Dodaci od nehrđajućeg čelika mogu biti prašno lakirani i u željenoj RAL boji. X
X
260
260
BT 660
S:1600 / M:1700
ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH I LED OSVJETLJENJE
AEE 1151
AEE 1151 B
Pogled iznutra Boja - 7039 FS
Okvir stakla u crnoj boji samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6195 Ručka, vanjska ZAE 211 B Boja RAL 7039 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6195/S+ Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
AEE 1160 Okvir stakla u crnoj boji samo s vanjske strane Utori obostrano Dodatno Motiv na staklu MS 6467 + Kućni broj HFG Ručka, vanjska ZAE 714 Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6467/S Opcija: Čitač otisaka prstiju BT 610
69
SERIJA
MOTIV NA STAKLU Gornje čisto polje sa kućnim brojem, moguće je bez nadoplate također s folijom, jednako kao dolje.
Različite serije modela za različite dizajnerske ukuse 300
Serija ART - Posebni modeli
AAE 1072 BH Kaljeno staklo izvana sa sitotiskom Dodatno Motiv na staklu MS 6805 + Kućni broj HFG Ručka, vanjska ZAE 217 B Boja RAL 9005 mat Panel izvana DD 424 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6805/S Opcija: Konstrukcija profila AT 110 P Čitač otisaka prstiju BT 670 Paket Black Edition
70
u svim Inotherm bojama Opcija: sa Inosmart sistemom i točkastim LED osvjetljenjem Opcija: sa neprekinutim LED osvjetljenjem
S:1600 / M:1700
Serija ART je nešto posebno. To je kombinacija više različitih materijala, kao što su aluminij, nehrđajući čelik, kaljeno staklo koji zajedno tvore izrazite linije i daju ulaznim vratima poseban pečat. Za ljude s izrazitim, posebnim stilom i ukusom. Modeli se u velikoj mjeri usklađuju s dimenzijama vrata te se dobije jedinstveni izgled čak i kod izrazitih odstupanja od prosjeka. Fokus dizajniranja serije ART je na kvaliteti završne obrade, kvaliteti ugrađenih materijala i tehnološke usavršenosti. Stroga kontrola kroz cijeli tehnološki proces izrade i završna kontrola ulaznih vrata EXCLUSIV pružaju, kod minimalnog održavanja, jako dug period upotrebe. Svakom medelu serije ART slobodno dodate svoju individualnu notu oblikovanja i s malom ili većom modifikacijom ostvarite u potpunosti svoj unikatan model ulaznih vrata EXCLUSIV.
NOVI RUKOHVAT OD ALUMINIJA SERIJA 20
EKSKLUZIVNA VRATA STAKLO ESG na 4 mm ploči od aluminija Kod modela s kaljenim staklom moguć je samo okvir 110 P. 300 240
280
BT 670 ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH.
S:1600 / M:1700
POŠTANSKI SANDUČIĆ
BK 20 E POŠTANSKI SANDUČIĆ NEHRÐAJUĆI ČELIK
Sve ostale kombinacije iz programa RENZ na upit. Nudimo Vam i širok izbor ugradbenih ili samostojećih poštanskih sandučića.
AAE 1075 B Kaljeno staklo izvana sa sitotiskom Utori obostrano Dodatno Motiv na staklu MS 6846 Ručka, vanjska ZAE 214 B Boja 70 784 FS Bočna svjetlost levo ST 51 / 76 / WG / 400 Bočna svjetlost desno ST 01 / WG / 400 Motiv na staklu MS 6846/S + Kućni broj HFG Konstrukcija profila AT 110 P Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition Briefkasten BK 20 B (RAL 9005 mat)
AAE 1072 B Kaljeno staklo izvana sa sitotiskom Utori obostrano Dodatno Motiv na staklu MS 6805+ Kućni broj HFG Ručka, vanjska ZAE 214 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6805/S Konstrukcija profila AT 110 P Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
71
EKSKLUZIVNA VRATA 240
480
SMART DOOR SYSTEM
S:1400 / M:1500
BT 610
ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH I LED OSVJETLJENJE
AAE 1172 Kaljeno staklo izvana sa sitotiskom Utori obostrano Dodatno Motiv na staklu MS 6484 Ručka, vanjska ZAE 715 Boja 70 784 FS Kukalo BT 19 E Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6484/S + Kućni broj HFG Konstrukcija profila AT 110 P Opcija: Čitač otisaka prstiju BT 610
72
AAE 1172 B Kaljeno staklo izvana sa sitotiskom Utori obostrano Dodatno Motiv na staklu MS 6484 Ručka, vanjska ZAE 214 B Boja RAL 9007 FS Türspion BT 19 EB Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6484/S Konstrukcija profila AT 110 P Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
EKSKLUZIVNA VRATA STAKLO ESG na 4 mm ploči od aluminija Kod modela s kaljenim staklom moguć je samo okvir 110 P.
Staklena nadstrešnica sa opcijom LED osvjetljenja B: 1000 / 1200 / 1400 / 1600 / 1800 80
240
260
S:1600 / M:1700
360 mm
750 mm
AAE 1095 B AAE 1094 B Kaljeno staklo izvana sa sitotiskom Utori obostrano Dodatno Motiv na staklu MS 6196 Ručka, vanjska ZAE 214 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6196/S + Kućni broj HFG Konstrukcija profila AT 110 P Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
Kaljeno staklo izvana sa sitotiskom Utori obostrano Dodatno Motiv na staklu MS 6655 Ručka, vanjska ZAE 211 B Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6655/S + Kućni broj HFG Konstrukcija profila AT 110 P Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
73
EKSKLUZIVNA VRATA 280
150
280
SMART DOOR SYSTEM
S:1600 / M:1700
S:1600 / M:1700
BT 670
ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH.
AAE 1093 Kaljeno staklo izvana sa sitotiskom Utori obostrano
AAE 1165 B Kaljeno staklo izvana sa sitotiskom Utori obostrano
Dodatno Motiv na staklu MS 6556 Zaščitna mreža GE 123 Ručka, vanjska ZAE 214 B
Dodatno Motiv na staklu MS 6197 Ručka, vanjska ZAE 214 B
Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6556/S + Kućni broj HFG Konstrukcija profila AT 110 P Opcija: Čitač otisaka prstiju BT 670
Boja HD 211 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6197/S+ Kućni broj HFG Konstrukcija profila AT 110 P Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
74
EKSKLUZIVNA VRATA STAKLO ESG dodatak izvana Kod modela s kaljenim staklom moguć je samo okvir 110 P. od 420 do 600 mm od 601 do 900 mm 160
160
5A
86
160 86
AAE 1158 Pogled iznutra Boja - RAL 9007 FS Iznutra - Ogledalo
SF 1703 - Pomoćno krilo
AAE 1158 Kaljeno staklo izvana sa sitotiskom i brušenim motivom Utori samo iznutra
Dodatno Ručka, vanjska GM 516 ST Boja RAL 9007 FS Panel izvana Staklo ESG (crno) Konstrukcija profila AT 110 P Opcija: Čitač otisaka prstiju BT 660 SF 1703 - Pomoćno krilo s kaljenim staklom i sitotiskom izvana
AAE 1186 Kaljeno staklo izvana sa sitotiskom i brušenim motivom Utori samo iznutra Dodatno Ručka, vanjska ZAE 216 TF Boja RAL 9007 FS Panel izvana Staklo ESG (crno) Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6871/S + Kućni broj HFG Konstrukcija profila AT 110 P Opcija: Čitač otisaka prstiju BT 660 Paket Black Edition
75
EKSKLUZIVNA VRATA 360
160
160
160
160
360
160
160
AAE 1625 B Pogled iznutra Boja - HD 211
AAE 1625 B 6 mm ploča od aluminija s kaljenim staklom i sitotiskom izvana Utori samo iznutra Dodatno Motiv na staklu MS 6897 + Kućni broj HFG Ručka, vanjska GM 516 ST Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6897/S Opcija: Konstrukcija profila AT 110 P Čitač otisaka prstiju BT 660 Paket Black Edition
76
SF 1702
- Pomoćno krilo
AAE 1625 B Kaljeno staklo izvana sa sitotiskom Utori samo iznutra
Dodatno Motiv na staklu MS 6897 Ručka, vanjska ZAE 216 B Boja RAL 9007 FS Dekor izvana Staklo ESG (crno) Konstrukcija profila AT 110 P Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition SF 1702 - Pomoćno krilo s kaljenim staklom i sitotiskom izvana
STAKLO ESG 6 mm ploča od aluminija s naglašenim reljefom
160
160
7X
BT 660 ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH I LED OSVJETLJENJE
AGE 1626 B
AAE 1626 B
Pogled iznutra Boja - RAL 9007 FS
6 mm ploča od aluminija s naglašenim reljefom i dodacima u crnoj boji Dodatno Ručka, vanjska GM 516 ST Boja RAL 9007 FS Konstrukcija profila AT 110 P Opcija: Čitač otisaka prstiju BT 660 Paket Black Edition SF 1702 - Pomoćno krilo s kaljenim staklom i sitotiskom izvana
AAE 1627 B 6 mm ploča od aluminija s naglašenim reljefom i dodacima u crnoj boji Dodatno Ručka, vanjska ZAE 216 B Boja RAL 9007 FS Konstrukcija profila AT 110 P Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition SF 1702 - Pomoćno krilo s kaljenim staklom i sitotiskom izvana
77
EKSKLUZIVNA VRATA 160
160
S Inosmart pametnim sustavom za otvaranje vrata sada možete otvoriti vrata i putem svog pametnog telefona. Osim mogućnosti otvaranja otiskom prsta i numeričkim kodom, Inosmart sada nudi i otvaranje putem Inosmart aplikacije. Doživite sveobuhvatnu udobnost, lakoću korištenja i maksimalnu sigurnost za vas i vašu obitelj koju pruža naš inteligentni Inosmart sustav. Uživajte u lakoći pristupa i bezbrižnosti uz Inosmart.
240
Dodatno Ručka, vanjska ZAE 216 TF
SF 1702 - Pomoćno
Boja RAL 9007 FS Panel izvana RAL 9005 mat Dekor izvana Staklo ESG (crno) Letve izvana RAL 9007 FS Moguće samo kod konstrukcije profila AT 110 P Opcija: Čitač otisaka prstiju BT 660 Paket Black Edition SF 1702 - Pomoćno krilo s kaljenim staklom i sitotiskom izvana
78
160
AAE 1714 B
AAE 1707 B Kaljeno staklo izvana sa sitotiskom 3D letve izvana
300
krilo
Dekor poravnat samo s vanjske strane 3D letve izvana Utori samo iznutra Dodatno Motiv na staklu MS 6900 Ručka, vanjska ZAE 214 B
Boja HD 211 Panel izvana RAL 9005 mat Dekor izvana HD 211 Letve izvana HD 211 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6900/S + Kućni broj HFG Moguće samo kod konstrukcije profila AT 110 P Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
EKSKLUZIVNA VRATA 3D IZVEDBA NOVO! PROFIL NISKOG PRAGA U BOČNOM ELEMENTU
dodaci izvana Kod modela s kaljenim staklom moguć je samo okvir 110 P. 160 240
160
Profil niskog praga može se na prvi pogled činiti uobičajenim. Međutim, s napretkom u razvoju ulaznih vrata, sada je moguće sakriti okvir iza fasade, privlačeći pozornost na profil s niskim pragom. Naše rješenje omogućuje profil iznimno niskog praga bez ugrožavanja sigurnosti vašeg doma. Vanjski dio profila praga namjerno je crn za diskretno stapanje.
50 mm
S:1600 / M:1700
S unutarnje strane profil praga odgovara boji okvira.
NISKI PARAPET
AAE 1714 B
Boja - RAL 9005 mat
Dekor poravnat samo s vanjske strane 3D letve izvana Utori samo iznutra Dodatno Motiv na staklu MS 6901 Ručka, vanjska ZAE 208 B
Boja RAL 9007 FS Panel izvana RAL 9005 mat Dekor izvana RAL 9007 FS Letve izvana RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6901/S + Kućni broj HFG Moguće samo kod konstrukcije profila AT 110 P Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
AAE 1715 B Dekor poravnat samo s vanjske strane 3D letve izvana Utori samo iznutra Dodatno Motiv na staklu MS 6902 Ručka, vanjska ZAE 211 B
Boja RAL 9007 FS Panel izvana RAL 9005 mat Dekor izvana RAL 9007 FS Letve izvana RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6902/S + Kućni broj HFG Moguće samo kod konstrukcije profila AT 110 P Opcija: Paket Black Edition
79
BOJE ODREÐUJU STIL Vaša vrata dobivaju individualni karakter Letve kroz izbor boja koje možete sami odrediti. Panel
Dekor
EKSKLUZIVNA VRATA
Okvir
NOVI RUKOHVAT OD ALUMINIJA SERIJA 20
300
u svim Inotherm bojama Opcija: sa Inosmart sistemom i točkastim LED osvjetljenjem Opcija: sa neprekinutim LED osvjetljenjem
AAE 1708 B Dekor poravnat samo s vanjske strane 3D letve izvana Utori samo iznutra
Dodatno Ručka, vanjska ZAE 216 B Boja HD 211 - Planinski bor Panel izvana RAL 9005 mat Dekor izvana HD 211 - Planinski bor Letve izvana HD 211 - Planinski bor Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6875/S + Kućni broj HFG Moguće samo kod konstrukcije profila AT 110 P Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
80
AAE 1708 Dekor poravnat samo s vanjske strane 3D letve izvana Utori samo iznutra Dodatno Ručka, vanjska GM 516 ST Boja RAL 9007 FS Panel izvana RAL 9005 mat Dekor izvana RAL 9005 mat Letve izvana RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6875/S + Kućni broj HF Moguće samo kod konstrukcije profila AT 110 P Opcija: Čitač otisaka prstiju BT 660
EKSKLUZIVNA VRATA 3D IZVEDBA NOVO! PROFIL NISKOG PRAGA U BOČNOM ELEMENTU
dodaci izvana Kod modela s kaljenim staklom moguć je samo okvir 110 P.
86 140 86
Profil niskog praga može se na prvi pogled činiti uobičajenim. Međutim, s napretkom u razvoju ulaznih vrata, sada je moguće sakriti okvir iza fasade, privlačeći pozornost na profil s niskim pragom. Naše rješenje omogućuje profil iznimno niskog praga bez ugrožavanja sigurnosti vašeg doma. Vanjski dio profila praga namjerno je crn za diskretno stapanje.
50 mm
S:1600 / M:1700
S unutarnje strane profil praga odgovara boji okvira.
NISKI PARAPET
AAE 1705
Boja - RAL 9005 mat
Dekor poravnat samo s vanjske strane 3D letve izvana Dodatno Motiv na staklu MS 6815 Ručka, vanjska ZAE 2191 TF Boja RAL 9007 FS Panel izvana RAL 9005 mat Dekor izvana RAL 9005 mat Letve izvana RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6815/S + Kućni broj HFG Moguće samo kod konstrukcije profila AT 110 P Opcija: Čitač otisaka prstiju BT 660
AAE 1705 B Dekor poravnat samo s vanjske strane 3D letve izvana Dodatno Motiv na staklu MS 6819 Ručka, vanjska ZAE 200 ML TF Boja HD 211 - Planinski bor Panel izvana RAL 9005 mat Dekor izvana RAL 9005 mat Letve izvana HD 211 - Planinski bor Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6819/S + Kućni broj HFG Moguće samo kod konstrukcije profila AT 110 P Opcija: Čitač otisaka prstiju BT 660 Paket Black Edition
81
RUKOHVAT INOTHERM Original Design 360 360
POGLED KOJI ULJEPŠA DAN
S:1500 / M:1600
NOVO - OPCIJSKI! UNUTRAŠNJE OGLEDALO
AAE 1709 B
AAE 1709 B
Dekor 3D samo izvana 3D letve izvana Utori samo iznutra
Dekor 3D samo izvana 3D letve izvana Utori samo iznutra
Dodatno Ručka, vanjska GM 516 ST
Dodatno Ručka, vanjska GM 516 ST
Boja RAL 9007 FS Panel izvana RAL 9005 mat Dekor izvana RAL 9007 FS Letve izvana RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6876/S + Kućni broj HFG Moguće samo kod konstrukcije profila AT 110 P Opcija: Čitač otisaka prstiju BT 660 Paket Black Edition
Boja HD 211 - Planinski bor Panel izvana RAL 9005 mat Dekor izvana HD 211 - Planinski bor Letve izvana HD 211 - Planinski bor Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6876/S + Kućni broj HFG Moguće samo kod konstrukcije profila AT 110 P Opcija: Čitač otisaka prstiju BT 660 Paket Black Edition Staklena nadstrešnica
82
EKSKLUZIVNA VRATA 3D IZVEDBA NOVO! PROFIL NISKOG PRAGA U BOČNOM ELEMENTU
dodaci izvana Kod modela sa kaljenim staklom mogući okvir je samo 110 P. 240 240
140 35
140 35
Profil niskog praga može se na prvi pogled činiti uobičajenim. Međutim, s napretkom u razvoju ulaznih vrata, sada je moguće sakriti okvir iza fasade, privlačeći pozornost na profil s niskim pragom. Naše rješenje omogućuje profil iznimno niskog praga bez ugrožavanja sigurnosti vašeg doma. Vanjski dio profila praga namjerno je crn za diskretno stapanje.
50 mm
S:1600 / M:1700
S unutarnje strane profil praga odgovara boji okvira.
PROFIL NISKOG PRAGA
AAE 1712 B
Boja - RAL 9005 mat
Dekor poravnat samo s vanjske strane 3D letve samo s vanjske strane Dodatno Motiv na staklu MS 6896 Ručka, vanjska ZAE 214 TF Boja RAL 9007 FS Panel izvana RAL 9005 mat Dekor izvana RAL 9005 mat Letve izvana RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6896/S + Kućni broj HFG Moguće samo kod konstrukcije profila AT 110 P Opcija: Čitač otisaka prstiju BT 660 Paket Black Edition
AAE 1713 Dekor poravnat samo s vanjske strane 3D letve samo s vanjske strane Dodatno Motiv na staklu MS 6884 Ručka, vanjska ZAE 714 Boja RAL 9007 FS Panel izvana RAL 9005 mat Dekor izvana RAL 9005 mat Letve izvana RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6884/S + Kućni broj HFG Moguće samo kod konstrukcije profila AT 110 P Opcija: Čitač otisaka prstiju BT 610
83
EKSKLUZIVNA VRATA
X
160
5X
DODATAK U 3D IZVEDBI RAL 9005 MAT
AAE 1717 BH Dodatak u 3D izvedbi u crnoj boji RAL 9005 mat 4 mm ploča od aluminija Utori sa dodacima u crnoj boji Dodatno Ručka, vanjska ZAE 216 TF Boja DD 424 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6845/S + Kućni broj HFG Moguće samo kod konstrukcije profila AT 110 P Opcija: Čitač otisaka prstiju BT 660 Paket Black Edition
84
AAE 1717 B Dodatak u 3D izvedbi u crnoj boji RAL 9005 mat 4 mm ploča od aluminija sa dodacima u crnoj boji Dodatno Ručka, vanjska ZAE 216 TF Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6845/S + Kućni broj HFG Moguće samo kod konstrukcije profila AT 110 P Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
EKSKLUZIVNA VRATA 3D IZVEDBA dodaci izvana Staklena nadstrešnica sa opcijom LED osvjetljenja
Kod modela sa kaljenim staklom mogući okvir je samo 110 P.
B: 1000 / 1200 / 1400 / 1600 / 1800 80
160
360 mm
750 mm
AAE 1719 BH AAE 1718 B Dodatak u 3D izvedbi u crnoj boji Dodaci u crnoj boji poravnati samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6898 Ručka, vanjska ZAE 211 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6898/S + Kućni broj HFG Moguće samo kod konstrukcije profila AT 110 P Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition Staklena nadstrešnica
Dodatak u 3D izvedbi u crnoj boji Dodaci u crnoj boji poravnati samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6899 Ručka, vanjska ZAE 211 B Boja DD 424 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6899/S + Kućni broj HFG Moguće samo kod konstrukcije profila AT 110 P Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
85
SERIJA
MOTIV NA STAKLU Gornje čisto polje sa kućnim brojem, moguće je bez nadoplate također s folijom, jednako kao dolje.
Različite serije modela za različite dizajnerske ukuse 360
Serija AT - s okvirima za zastakljivanje od aluminija.
ATE 1283 B Okvir stakla od aluminija, obostrano Dodatno Motiv na staklu MS 6669 + Kućni broj HFG Ručka, vanjska ZAE 211 B Boja HD 224 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6669/S Konstrukcija profila AT 110 P Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition LED osvjetljenje
86
S:1600 / M:1700
Serija AT temelji se na klasičnom, tradicionalnom obliku koji je u skladu s bezvremenskim građevinskim okruženjem. Pažljivo odabrani oblici i detalji stakla dočaravaju prekrasan, elegantan rustikalni oblik ulaznih vrata. Fokus dizajniranja serije AT je na kvaliteti završne obrade, kvaliteti ugrađenih materijala i tehnološke usavršenosti. Stroga kontrola kroz cijeli tehnološki proces izrade i završna kontrola ulaznih vrata EXCLUSIV pružaju, kod minimalnog održavanja, jako dug period upotrebe. Svakom modelu serije AT slobodno dodate svoju individualnu notu oblikovanja i s malom ili većom modifikacijom ostvarite u potpunosti svoj unikatan model ulaznih vrata EXCLUSIV.
JEDNOSTAVNO OTVORITE VRATA SVOJIM PAMETNIM TELEFONOM. S Inosmart pametnim sustavom za otvaranje vrata sada možete otvoriti vrata i putem svog pametnog telefona. Osim mogućnosti otvaranja otiskom prsta i numeričkim kodom, Inosmart sada nudi i otvaranje putem Inosmart aplikacije. Doživite sveobuhvatnu udobnost, lakoću korištenja i maksimalnu sigurnost za vas i vašu obitelj koju pruža naš inteligentni Inosmart sustav. Uživajte u lakoći pristupa i bezbrižnosti uz Inosmart.
EKSKLUZIVNA VRATA UNUTARNJE BOJE Svi Exclusiv modeli omogućuju odabir unutarnje boje vrata.
240
240
340
S:1600 / M:1700
Odaberite onu koja najbolje pristaje vašem domu i činit će jednu priču s ostalim uređenjem ili odaberite onu koja će se isticati.
ATE 1282
ATE 1282
Pogled iznutra Boja - 80 077 FS
Okvir stakla od aluminija, obostrano Dodatno Motiv na staklu MS 6488 Ručka, vanjska GA 190 S P Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6488/S + Kućni broj HFG Opcija: Konstrukcija profila AT 110 P Čitač otisaka prstiju BT 670
ATE 1289 B Okvir stakla od aluminija, obostrano Dodatno Motiv na staklu MS 6185 + Kućni broj HFG Ručka, vanjska ZAE 211 B Boja RAL 7039 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6185/S Opcija: Konstrukcija profila AT 110 P Čitač otisaka prstiju BT 670 Paket Black Edition
87
EKSKLUZIVNA VRATA
566
ATE 1122
4X
Pogled iznutra Boja - 80 077 FS
ATE 1123 BH Okvir stakla od aluminija, obostrano Dodatno Motiv na staklu MS 6473 Ručka, vanjska GA 190 S B Zaštitna mreža GE 750 B Zaštitni profil E-200 B Boja RAL 9005 mat Panel izvana DD 416 - Split hrast tamni Okvir stakla RAL 9005 mat Zvekir BT 107 B Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6473/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
88
ATE 1122 Okvir stakla od aluminija, obostrano Utori samo izvana Dodatno Motiv na staklu MS 6681 Ručka, vanjska ZAE 706 Zaštitni profil E-300 (80 077 FS / Nehrđ. čelik, mat) Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6681/S + Kućni broj HFG
EKSKLUZIVNA VRATA UNUTARNJE BOJE Svi Exclusiv modeli omogućuju odabir unutarnje boje vrata.
600 600
S:1600 / M:1700
Odaberite onu koja najbolje pristaje vašem domu i činit će jednu priču s ostalim uređenjem ili odaberite onu koja će se isticati.
AGE 1072
ATE 1072
Pogled iznutra Boja - 70 784 FS
Okvir stakla od aluminija, obostrano Dodatak od aluminija samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MR 329 - Motiv brušen na staklo Satinato bijeli Ručka, vanjska GA 190 S P Zaštitni profil E-300 (70 784 FS / Nehrđ. čelik, mat) Boja 70 784 FS Bočna svjetlost ST 72 / WG / 400 (76 mm) Motiv na staklu MR 329/S/400 - Motiv brušen na staklo Satinato bijeli Opcija: Konstrukcija profila AT 110 P Čitač otisaka prstiju BT 670
ATE 1272 Okvir stakla od aluminija, obostrano Dodatno Motiv na staklu MR 342 - Motiv brušen na staklo Satinato bijeli Ručka, vanjska GA 190 S P Zaštitni profil E-300 (70 784 FS / Nehrđ. čelik, mat) Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6192/S + Kućni broj HFG Opcija: Konstrukcija profila AT 110 P Čitač otisaka prstiju BT 670
89
EKSKLUZIVNA VRATA 600 500
INOTHERM DEKORATIVNI DIZAJN
Dekorativni profil omogućuje i ugradnju LED rasvjete koja dodatno oplemenjuje i obogaćuje ulaz. Novi dekorativni profil profesionalno je ugrađen u proizvodnji. To osigurava siguran i učinkovit transport, jednostavnu montažu i savršen krajnji rezultat.
S:1600 / M:1700
Za lijepu završnu obradu vanjskih špaleta prilikom ugradnje ulaznih vrata preporučamo novi ukrasni profil LP 200.
ATE 1355 (600 mm) ATE 1356 (500 mm) Okvir stakla od aluminija, obostrano Dodatak od aluminija samo s vanjske strane Utori samo iznutra Dodatno Ručka, vanjska ZAM 34 Zaštitni profil E-300 (80 077 FS) Boja 80 077 FS Zvekir BT 107 Špijunka BT 19 E Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6475/S + Kućni broj HFG Opcija: Konstrukcija profila LP 200 Čitač otisaka prstiju BT 670
90
ATE 1357 (600 mm) ATE 1358 (500 mm) Okvir stakla od aluminija, obostrano Dodatak od aluminija samo s vanjske strane Utori samo iznutra Dodatno Ručka, vanjska GA 190 S G Dodatak od aluminija E-310 G (RAL 8022 FS mat / Nehrđ. čelik u zlatnoj boji ) Zaštitni profil E-300 G (RAL 8022 FS mat / Nehrđ. čelik u zlatnoj boji) Boja RAL 8022 FS mat Zvekir BT 106 Špijunka BT 19 EG Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6782-18 G/S (Dodaci od aluminija u zlatnoj boji) + Kućni broj HFG Opcija: Konstrukcija profila AT 110 P
EKSKLUZIVNA VRATA
600 500
RC
600 500
600 500
3
Vratna garnitura Gold PVD
S:1600 / M:1700
GA 190 S G
GA 191 S G
ATE 1071 (600 mm) ATE 1073 (500 mm)
ATE 1065 (600 mm) ATE 1059 (500 mm)
ATE 1065 (600 mm) ATE 1059 (500 mm)
Okvir stakla od aluminija, obostrano Dodatak od aluminija samo s vanjske strane Utori samo iznutra
Okvir stakla od aluminija, obostrano Dodatak od aluminija samo s vanjske strane Utori samo iznutra
Okvir stakla od aluminija, obostrano Dodatak od aluminija samo s vanjske strane Utori samo iznutra
Dodatno Motiv na staklu MB 798 Ručka, vanjska GA 190 S G Zaštitni profil E-300 G (80 077 FS / Nehrđ. čelik u zlatnoj boji) Boja 80 077 FS Opcija: Konstrukcija profila AT 110 P
Dodatno Motiv na staklu MR 327 Ručka, vanjska GA 190 S P Boja HD 203 Opcija: Konstrukcija profila AT 110
Dodatno Motiv na staklu MB 797 Ručka, vanjska GA 190 S P Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6202/S + Kućni broj HFG Opcija: Konstrukcija profila AT 110 P Čitač otisaka prstiju BT 670
91
EKSKLUZIVNA VRATA 600 500 600 500
S:1600 / M:1700
BT 670
ČITAČ OTISAKA PRSTIJU KODNA TIPKOVNICA, BLUETOOTH.
BT 103
BT 101
Mesing niklan
Mesing poliran
ATE 1194 (600 mm) ATE 1195 (500 mm) Okvir stakla od aluminija, obostrano Dodatak od aluminija samo s vanjske strane Dodatno Motiv na staklu MB 796 Ručka, vanjska GA 190 S P Boja RAL 8001 mat Opcija: Konstrukcija profila AT 110 P Čitač otisaka prstiju BT 670
92
ATE 1194 (600 mm) ATE 1195 (500 mm) Okvir stakla od aluminija, obostrano Dodatak od aluminija samo s vanjske strane Dodatno Motiv na staklu MR 326 - Motiv brušen na staklo Satinato bijeli Ručka, vanjska GA 190 S P Boja 70 784 FS Zvekir BT 103 Bočna svjetlost ST 72 / WG / 400 (150 mm) Motiv na staklu MR 326/S/400 Opcija: Konstrukcija profila AT 110 P Čitač otisaka prstiju BT 670
EKSKLUZIVNA VRATA UNUTARNJE BOJE Svi Exclusiv modeli omogućuju odabir unutarnje boje vrata.
600 500
600 500
S:1600 / M:1700
Odaberite onu koja najbolje pristaje vašem domu i činit će jednu priču s ostalim uređenjem ili odaberite onu koja će se isticati.
ATE 1267 Pogled iznutra Boja - RAL 9007 FS
ATE 1267 (600 mm) ATE 1268 (500 mm) Okvir stakla od aluminija, obostrano Dodatak od aluminija samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6800 Ručka, vanjska GA 190 S P Boja RAL 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6800/S + Kućni broj HFG Opcija: Konstrukcija profila AT
ATE 1243 (600 mm) ATE 1246 (500 mm) Okvir stakla od aluminija, obostrano Dodatak od aluminija samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6803 Ručka, vanjska GA 190 S P Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6803/S + Kućni broj HFG Opcija: Konstrukcija profila AT 110 P Čitač otisaka prstiju BT 670
93
EKSKLUZIVNA VRATA 600 500
INOTHERM - DEKORATIVNI DIZAJN
Dekorativni profil omogućuje i ugradnju LED rasvjete koja dodatno oplemenjuje i obogaćuje ulaz. Novi dekorativni profil profesionalno je ugrađen u proizvodnji. To osigurava siguran i učinkovit transport, jednostavnu montažu i savršen krajnji rezultat.
S:1600 / M:1700
Za lijepu završnu obradu vanjskih špaleta prilikom ugradnje ulaznih vrata preporučamo novi ukrasni profil LP 200.
ATE 1451 (600 mm) ATE 1453 (500 mm) Okvir stakla od aluminija, obostrano Dodatak od aluminija samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MR 337 - Motiv brušen na staklo Satinato bijeli sa folijom + Kućni broj HF (crna) Ručka, vanjska ZAM 34 Boja RAL 9016 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6677/S + Kućni broj HFG Opcija: Konstrukcija profila AT 110 P Čitač otisaka prstiju BT 670
94
ATE 1451 (600 mm) ATE 1453 (500 mm) Okvir stakla od aluminija, obostrano Dodatak od aluminija samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MR 330 - Motiv brušen na staklo Satinato bijeli sa folijom Ručka, vanjska GA 190 S P Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6677/S + Kućni broj HFG Opcija: Konstrukcija profila AT 110 P Čitač otisaka prstiju BT 670
EKSKLUZIVNA VRATA
600 500
600 500
BT 670
S:1600 / M:1700
ČITAČ OTISAKA PRSTIJU KODNA TIPKOVNICA, BLUETOOTH.
ATE 1061 Pogled iznutra Boja - RAL 9007 FS
ATE 1061 (600 mm) ATE 1069 (500 mm) Okvir stakla od aluminija, obostrano Dodatno Motiv na staklu MS 6558 Ručka, vanjska GA 190 S P Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6558/S + Kućni broj HFG Opcija: Konstrukcija profila AT 110 P Čitač otisaka prstiju BT 670
ATE 1100 (600 mm) ATE 1101 (500 mm) Okvir stakla od aluminija, obostrano Dodatno Motiv na staklu MS 6559 Ručka, vanjska GA 190 S P Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6559/S + Kućni broj HFG Opcija: Konstrukcija profila AT 110 P Čitač otisaka prstiju BT 670
95
EKSKLUZIVNA VRATA 600
ČITAČ OTISAKA PRSTIJU KODNA TIPKOVNICA, BLUETOOTH.
BT 107 Mesing niklan
S:1600 / M:1700
BT 670
BT 106 Mesing poliran
ATE 1030 Okvir stakla od aluminija, obostrano Dodatno Motiv na staklu MS 6482 Ručka, vanjska GA 190 S P Boja 80 077 FS Špijunka BT 19 E Zvekir BT 107 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6482/S + Kućni broj HFG Opcija: Konstrukcija profila AT 110 P Čitač otisaka prstiju BT 610
96
ATE 1046 Okvir stakla od aluminija, obostrano Dekor izvana Dodatak od aluminija samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MS 6557 Ručka, vanjska GA 190 S P Boja 80 077 FS Špijunka BT 19 E Zvekir BT 107 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6557/S + Kućni broj HFG Opcija: Konstrukcija profila AT 110 P
EKSKLUZIVNA VRATA
600 600
BT 670
S:1600 / M:1700
ČITAČ OTISAKA PRSTIJU KODNA TIPKOVNICA, BLUETOOTH.
ATE 1121
ATE 1121
Pogled iznutra Boja - RAL 9007 FS
Okvir stakla od aluminija, obostrano Dekor samo s vanjske strane Dodatno Motiv na staklu MS 6807 Ručka, vanjska GA 190 S G Boja 80 077 FS Dekor izvana DD 425 Zvekir BT 106 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6807/S + Kućni broj HFG Opcija: Konstrukcija profila AT 110 P
ATE 1126 Okvir stakla od aluminija, obostrano Dodatno Motiv na staklu MS 6678 Ručka, vanjska GA 190 S P Boja RAL 9007 FS Špijunka BT 19 E Zvekir BT 107 Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6678/S + Kućni broj HFG Opcija: Konstrukcija profila AT 110 P
97
EKSKLUZIVNA VRATA 600 500
MOTIV: SITOTISK UKRASNE ZAŠTITNE MREŽE
SMART DOOR SYSTEM
S:1600 / M:1700
BT 670
ČITAČ OTISAKA PRSTIJU KODNA TIPKOVNICA, BLUETOOTH.
ATE 1273 (600 mm) ATE 1274 (500 mm) Okvir stakla od aluminija, obostrano Dodatak od aluminija samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MSS 6685 Ručka, vanjska ZAM 7 Dodatak od alu. E-310 (80 077 FS / Nehrđ. čelik, poliran) Zaštitni profil E-300 (80 077 FS/ Nehrđ. čelik, mat) Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6685-18 EV1/S (Dodaci od aluminija u EV1 u međustaklenom prostoru) Opcija: Čitač otisaka prstiju BT 670 Konstrukcija profila AT 110 P
98
ATE 1275 (600 mm) ATE 1276 (500 mm) Okvir stakla od aluminija, obostrano Dodatak od aluminija samo s vanjske strane Utori samo iznutra Dodatno MSS 6686 Motiv na staklu GA 190 S P Ručka, vanjska E-310 Dodatak iz aluminija (HD-203 / Nehrđ. čelik, poliran) Boja HD 203 - Orah Opcija: Čitač otisaka prstiju BT 670 Konstrukcija profila AT 110 TYP 02
EKSKLUZIVNA VRATA UNUTARNJE BOJE Svi Exclusiv modeli omogućuju odabir unutarnje boje vrata.
600 500
UKLJUČENO U CIJENU: Izvana: gumb / Iznutra: kvaka Serijsko od nehrđajućeg čelika Izvedba u crnoj boji RAL 9005 mat RC3 CERTIFICIRANO po normi EN 1906. Sa serijski ugrađenom sigurnosnom zaštitom.
Odaberite onu koja najbolje pristaje vašem domu i činit će jednu priču s ostalim uređenjem ili odaberite onu koja će se isticati.
S:1600 / M:1700
RC
ATE 1265 Pogled iznutra Boja - HD 203
ATE 1265 (600 mm) ATE 1266 (500 mm) Okvir stakla od aluminija obostrano Dodatak od aluminija samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MB 787 Ručka, vanjska GA 190 S P Boja 70 784 FS Bočna svjetlost ST 71 / WG / 400 (76 mm) Motiv na staklu MB 787/S Opcija: Čitač otisaka prstiju BT 670 Konstrukcija profila AT 110
3
Motiv na staklu - Vitraž
Brušeno staklo čisto
ATE 1265 (600 mm) ATE 1266 (500 mm)
Staklo Uadi bijeli Antik staklo 1146 sivo
Okvir stakla od aluminija obostrano Dodatak od aluminija samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MB 799 Ručka, vanjska GA 190 S P Boja 80 077 FS Opcija: Čitač otisaka prstiju BT 670 Konstrukcija profila AT 110 P
99
EKSKLUZIVNA VRATA 600 500
BT 670 Kromirani mesing
Antik staklo 1146 sivo Staklo “Eisblumen”
S:1600 / M:1700
Brušeno staklo čisto
ČITAČ OTISAKA PRSTIJU, KODNA TIPKOVNICA, BLUETOOTH
ZAM 34
ZAM 7
ATE 1320 Okvir stakla od aluminija, obostrano Dodaci od aluminija samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MB 737 E - staklo “Eisblumen” i brušeno staklo Ručka, vanjska GA 190 S P Boja HD 203 - Oreh Opcija: Čitač otisaka prstiju BT 670 Konstrukcija profila AT 110
ATE 1363 Okvir stakla od aluminija, obostrano Dodaci od aluminija samo s vanjske strane Utori samo iznutra Dodatno Motiv na staklu MB 749 E - staklo “Eisblumen” i brušeno staklo Ručka, vanjska GA 190 S P Boja 70 784 FS Opcija: Čitač otisaka prstiju BT 670 Konstrukcija profila AT 110
100
EKSKLUZIVNA VRATA
DODACI OD ALUMINIJA:
E-330
500
E-320 Gumb - polirani nehrđajući čelik
E-310 Gumb - polirani nehrđajući čelik
S:1600 / M:1700
E-300 Dodatak od poliranog nehrđajućeg čelika
ATE 1350
ATE 1350
Pogled iznutra Boja - RAL 80 077FS
Okvir stakla od aluminija obostrano Dodatak od aluminija E-320 samo s vanjske strane (80 077 FS / polirani nehrđajući čelik) Dodatak od aluminija E-310 samo s vanjske strane (80 077 FS / polirani nehrđajući čelik) Zaštitni profil E-300 P (80 077 FS / polirani nehrđajući čelik) Utori obostrano Dodatno Motiv na staklu MB 743 Ručka, vanjska ZAM 34 Boja 80 077 FS
ATE 1350 Okvir stakla od aluminija obostrano Dodatak od aluminija E-320 samo s vanjske strane (80 077 FS / polirani nehrđajući čelik) Dodatak od aluminija E-310 samo s vanjske strane (80 077 FS / polirani nehrđajući čelik) Zaštitni profil E-300 P (80 077 FS / polirani nehrđajući čelik) Utori obostrano Dodatno Motiv na staklu MB 743 Ručka, vanjska ZAM 7 Boja 80 077 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6680-18 EV1/S (Dodaci od aluminija EV1 u međustaklenom prostoru) + Kućni broj HFG
101
TH
TH
Mogučnosti naručivanja Staklena nadstrešnica IZNUTRA:
VAŠA EKSKLUZIVNA ULAZNA VRATA ĆE SE IZRADITI INDIVIDUALNO PREMA VAŠIM ŽELJAMA
Dodatni profili
Dodatna oprema
Boje
Boje
Ovaj katalog namijenjen je kao vodič koji će vam pomoći da izradite vlastita ulazna vrata po mjeri za ulaz u vaš dom.
Ugrađen nadzor pristupa
Na raspolaganju vam je širok izbor modela, izvedbi, boja i dodataka, kao i širok izbor aktivnih i pasivnih sigurnosnih elemenata. U katalogu je prikazano samo nekoliko mogućih dizajna, dok je ostalo prepušteno vašoj kreativnosti. Pri odabiru su vam dostupni naš online konfigurator i naši stručnjaci, koji će vam pomoći pri odabiru
Modeli vrata
Sistemi vrata
Kompletan program rukohvata
Okovi
Stakla
Podložni profili / kanali za odvodnjavanje
102
STANDARDNA UGRADNJA s vidljivim okvirom
UGRADNJA U FASADU sa zaštitnim fasadnim profilom
UGRADNJA U FASADU Inotherm fasadni profil predstavlja vizualno i tehnički atraktivno rješenje te impresionira svojim atraktivnim dizajnom. Profil je posebno razvijen za jednostavan i čist spoj između ulaznih vrata i fasade. Korištenjem fasadnog profila učinkovito se odvodi vlaga, a istovremeno se smanjuje prodor hladnog zraka.
Ormarić s osiguračima i pretvaračima
Prednosti fasadnog profila: Sprječava ogrebotine tijekom izrade fasade i omogućuje čist kontakt s fasadom. Održava žbuku suhom u području fuga. Opcija LED rasvjete dostupna je kako bi vašem ulazu dala dodatno atraktivan izgled. Omogućuje brzu i jednostavnu montažu, povećava sigurnost i poboljšava izolaciju okvira.
ST 50
AGE 1011 BH
ST 01
FP-10 - Profil 3-strano okruženje, okvir bez rasvjete FP-20 - Profil 3-strano okruženje, rasvjeta samo iznad FP-30 - Profil 3-strano okruženje, osvjetljenje lijevo + desno + gore
103
TH
TH
Svi elementi udobnosti u jednom elementu vrata
SKRIVENO NADSVJETLO TIP D Nadsvjetlo s elektroničkom funkcijom naginjanja. Mogućnost demontaže preko unutarnjih letvica za zastakljivanje.
Nadsvjetlo s otklopnim otvorom
EXCLUSIVE ULAZNA VRATA
Staklena nadstrešnica sa LED rasvjetom Dizajn LED rasvjete Ormarić s osiguračima i pretvaračima
Otvaranje sustavom Inosmart Modeli vrata Aluminijski rukohvati Opcijski: LED osvijetljenje Fiksni ostakljeni bočni dio s ugrađenim RENZ sustavom SA ILI BEZ fasadnog profila ili profila za sanaciju Niski parapet Podložni profili / odvodni kanali
ST 50
AAE 1705 B Najveća veličina elementa u jednom komadu 3200mm x 2550mm
104
ST 01
EKSKLUZIVNA VRATA MULTIFUNKCIONALNI ELEMENT ZA VRATA Kombinacijom različitih elemenata ovaj multifunkcionalni vratni element nudi praktična i učinkovita rješenja. Proširenja Staklena nadstrešnica sa LED rasvjetom Dizajn LED rasvjete
Ormarić s osiguračima i pretvaračima
Bočni dodatak s ugrađenim 3D ispunama
Aluminijski rukohvat s udubljenjem i Inosmart sustavom 3D modeli vrata SA ILI BEZ fasadnog profila ili profila za sanaciju
Podložni profili / odvodni kanali
TYP ST 104 Bočni dodatak s prozorom
FIX 110
Kutni element s fiksnim stupom
AAE 1709 B Standardni 3D model
Maksimalna veličina elementa u jednom komadu 5500mm x 2550mm
105
TH
TH
SKRIVENO NADSVJETLO TIP A
SKRIVENO NADSVJETLO TIP B
u obliku krila vrata sa mogučnošću otvaranja
s vodoravnom poprečnim dijelom sa eletričnom funkcijom naginjanja.
Skriveno nadsvjetlo
Vrata viša od 2700 mm do 3200 mm s lakoćom jako elegantno riješavamo s fiksnim montiranim skrivenim nadsvjetlom (po potrebi moguća i demontaža). Skriveno nadsvjetlo u istom dizajnu kao i osnovno krilo daje ulaznim vratima izgled jako modernih i visokih ulaznih vrata. Ulazna vrata sa skrivenim nadsvjetlom nude rješenja za visok otvor te lako ulaženje i otvaranje krila. Izvedba skrivenog nadsvjetla je moguća praktički kod svih modela vrata. Vodoravni utor širine 5 mm između krila vrata i odlično spojenog skrivenog nadsvjetla izgleda neprimjetno kao na primjer i sam utor na vratima.
DO: 3200mm
SKRIVENO NADSVJETLO
AGE 1011 BH Dodaci u crnoj boji poravnati s vanjske strane Dodatno Ručka, vanjska ZAE 216 B
ST 50 Boja RAL 9005 mat Panel izvana DD 421 Špijunka BT 19 EB Zvekir BT 107 B Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6061/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition Staklena nadstrešnica Poštanski sandučić BK 20 B (RAL 9005 mat) 106
AGE 1011 BH
ST 01
SA ili BEZ fasadnog profila ili profila za sanaciju
EKSKLUZIVNA VRATA
SKRIVENO NADSVJETLO TIP C Umetnuti panel uključujući sa vertikalnim prečkama. Moguća demontaža preko unutarnjih letvica za zastakljivanje.
LJETO
IZVANA
22 C
+30 C
Staklena nadstrešnica montirana na poprečni profil sa ili bez rasvjete
IZNUTRA
STABILNOST VRATA Utjecaj klimatskih uvjeta na ulazna vrata po zimi i vrućem ljetu takozvani bimetalni efekt uzrokuje deformaciju vratnog krila. Pritom nastaju problemi kod zatvaranja ulaznih vrata.
NIKAD VIŠE
IZVANA
ZIMA
Patentirana izvedba vratnog krila i IZNUTRA
22 C
-25 C
DILETACIJSKI SLOJ te povećan toplinski prekid s posebnom toplinskom pregradom u brazdi između krila i okvira pruža ulaznim vratima serije EXCLUSIV stabilnost i brtvljenje. S tim je zajamčena funkcionalnost vrata i kod ekstremnih vremenskih uvjeta.
Fiksni ostakljeni bočni dio s ugrađenim RENZ sustavom
NIKAD VIŠE
Vertikalni ST 50 statički ojačani profil (za visinu elemenata od 2500 mm do 3200 mm)
AGE 1011 BH
ST 01
SA ili BEZ fasadnog profila ili profila za sanaciju
107
TH
TH
Prozor u bočnom dodatku
Min. širina 470 mm Max. širina 1135 mm
Opcija: Kutni element ili standardni sustav
Min. širina 470 mm Max. širina 1135 mm
Opcija prozora u bočnom dodatku predstavlja inovativno rješenje za ulazne prostorije s potrebom za ventilacijom. Tehnološki sofisticiran prozorski sustav nevidljivo se stapa s vratima u elegantnu cjelinu koja osigurava optimalnu funkcionalnost i prostornu učinkovitost.
S / M / L = do 2350 mm
Kada prozor postane dio vaših vrata. Poslušali smo vaše želje i u naš program uvrstili vrata s mogućnošću prozora u bočnom dijelu s funkcijom otvaranja ili nagiba. Inotherm ulazna vrata odlikuju se izuzetnom kvalitetom o čemu se vodilo računa i pri izradi prozora. Visokokvalitetna stakla, spojevi i ugradbeni okovi osiguravaju visoku razinu sigurnosti. Prozor se može potpuno otvoriti ili staviti u nagnuti položaj. Za sve one kojima je želja za prozorom došla prekasno i koji žele svjež zrak u svom domu. Svi elementi s prozorom s funkcijom otvaranja i nagiba mogu se isporučiti sa ili bez podnog profila i kanala za odvod vode. Podni statički profil uključen je kao standard. Vidi stranicu 112.
TYP ST 102
AGE 1011 B
TYP ST 101
Bočni dodatak sa D/DK krilom
Dodaci u crnoj boji poravnati samo s vanjske strane
Bočni dodatak sa D/DK krilom, pojedinačno
Dodatno Ručka, vanjska ZAE 216 B Boja 70 784 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6199/S Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
108
EKSKLUZIVNA VRATA Min. širina 470 mm Max. širina 1260 mm
Min. širina 470 mm Max. širina 1260 mm
PROZOR S FUNKCIJOM OTVARANJA I NAGIBA U BOČNOM DODATKU
Min. visina 600 mm Max. visina 1600mm
Predstavljamo Vam naša ulazna vrata s dodatnim prozorom s klasičnim i kip otvaranjem u bočnom dodatku. Prozor je opremljen skrivenim, patentiranim okovom AvanTec Simply Smart tvrtke Schüco te zajedno s troslojnim staklom (Ug=0,5 W/m2K) osigurava najvišu razinu sigurnosti u zatvorenom i u nagnutom položaju.
30 mm
U svemu što radimo vodimo računa o vrhunskoj kvaliteti izrade zbog čega su lajsne i brtve za ostakljenje iste kao na ulaznim vratima, a koje osim neograničene funkcionalnosti osiguravaju i isti izgled interijera. Prozor je standardno opremljen visokokvalitetnom i jednostavnom ručkom za prozor Schüco.
TYP ST 105
TYP ST 103
TYP ST 104
AGE 1011 B
Bočni dodatak sa D/DK krilom i pregradnim profilom visine 30 mm
Bočni dodatak sa D/DK krilom, pojedinačno i panelom u unutarnjem dijelu
Bočni dodatak sa D/DK krilom i staklom u unutarnjem dijelu
Dodaci u crnoj boji poravnati samo s vanjske strane
* Svi elementi mogući sa ili bez podnog profila * Sve ostale izvedbe na upit
Dodatno Ručka, vanjska ZAE 216 B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6199/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition
FG 100 Ručka za prozor SmartActive
109
TH
TH
Otvaranje prema van 69
Otvaranje prema van
69
Otvaranje prema van
AT 95 A Svi modeli serije EXCLUSIV koji se otvaraju prema unutra dostupni su i u varijantama s otvaranjem prema van. Pritom je važno napomenuti da varijante s otvaranjem prema van imaju jednake karakteristike, svojstva i izvedbe kao vrata iz osnovnog programa EXCLUSIV. Vrata koja se otvaraju prema van imaju jednak izgled i dodatnu opremu kao i vrata koja se otvaraju prema unutra. Podni statički profil vrata koja se otvaraju prema van također je serijski proizveden, što omogućava odličnu statičnost vrata, siguran transport i preciznu montažu bez poteškoća.
Model AGE 1041 B Dodaci u crnoj boji poravnati samo s vanjske strane Dodatno Ručka, vanjska ZAE 216-B Boja RAL 9007 FS Špijunka BT 19 B Zvekir BT 107 B Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6026/S + Kućni broj HFG Konstrukcija profila AT 95 A Opcija: Čitač otisaka prstiju BT 660 Rozeta izvana ZRE 46 B Podni statički profil FPS 95 A B Nagazni prag FP TYP-D B Paket Black Edition
110
69
94
69
94
Model AGE 1041 B Dodaci u crnoj boji poravnati samo s vanjske strane
Dodatno Ručka, vanjska ZAE 216-B Boja RAL 9007 FS Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6026/S + Kućni broj HFG Konstrukcija profila AT 95 Opcija: Čitač otisaka prstiju BT 660 Rozeta izvana ZRE 46 B Podni statički profil FPS 95 B Nagazni prag FP TYP-A B Paket Black Edition
KONSTRUKCIJE PROFILA I TEHNIČKE POJEDINOSTI
EXCLUSIV
EXCLUSIV plus
Ulazna vrata sa obostrano prekrivnim panelom debljine 95 mm
od
od
3 s vulkaniziranim NEPREKINUTA BRTVILA kutnim spojevima
0,94
0,61
(između okvira i krila) sa SPECIJALNOM TOPLINSKOM PREGRADOM u brazdi između okvira i krila
W/m2K
95
W/m2K
95
3 komada podesivih TRODJELNIH SIGURNOSNIH PANTI 5
- TOČKI SIGURNOSNOG ZAKLJUČAVANJA s kukama od nehrđajučeg čelika s odmakom cilindra od vertikalnog ruba krila 45 mm i neprekinutom zaključnom letvom
3 PLOČA mm DEBELA vanjska i unutarnja panela OD ALUMINIJA patentirana izvedba krila koja sadrži DILETACIJSKI SLOJ
95
POSEBNI KANAL za elektroinstalaciju
RC
95
serijski SIGURNOSNA GARNITURA certificirana po EN 1906. Serija GA 190 sa serijski ugrađenom sigurnosnom zaštitom.
3
PRAG OD ALUMINIJA u srebrnoj eloksiranoj boji EV1 s toplinskim mostom i brtvilom za nevidljivo pričvršćivanje serijski PODNI STATIČKI PROFIL
* sa poliuretanskim punjenjem profila okvira i krila vrata
111
TH
TH
Tehničke pojedinosti
NOVA AUTOMATSKA BRTVA VRATA
KANAL ZA ODVODNJAVANJE 80 mm
Nova automatska brtva vrata omogućuje lagodan život u prostorima otvorenog plana i izvanrednu stabilnost. Gradnja objekata i dizajn interijera otvorenog plana danas su sve popularniji, kao i život u otvorenim prostorima bez pregrada. Upravo zbog odsutnosti pregrada, vanjska vrata moraju biti što otpornija na vjetar, kišu i buku kako bi život u takvim prostorima bio što komforniji. Svojim novim automatskim sustavom brtvljenja INOTHERM na tržište stavlja proizvod koji odgovara svim gore navedenim uvjetima. Nova automatska brtva bazirana je na mehaničkom djelovanju koje omogućuje sljedeće prednosti u konstrukciji ulaznih vrata:
OKFF
OKFF
80
• značajno poboljšan sustav brtvi i izolacija od kiše, vjetra i buke, • jednostavno održavanje, jednostavna demontaža unutrašnje letve za zamjenu profila za brtvljenje, • namještanje bez alata, • usporedno spuštanje, automatsko poravnavanje, zaštita od preopterećenja, • automatsko poravnavanje visine, • bez pregrada, niska sila aktivacije vrata • vrata su serijski povezana s podnim statičkim profilom, što osim otvorenog plana omogućava i stabilnu konstrukciju ulaznih vrata.
158,5
Kvalitetni kanal za odvodnjavanje tvrtke Inotherm osigurava kontroliranu odvodnju vode pred vašim ulazom. Kanal za odvodnjavanje osigurava da voda ne dođe u dodir s vratima. Prednosti: • sigurna i brza odvodnja vode nakon velikih kiša, sprječavanje nastanka nakupina vode u području fasade, • zaštita unutrašnjeg prostora od vlage, • jednostavno održavanje i njega.
112
EKSKLUZIVNA VRATA SKRIVENI PANTI
PROFIL NISKOG PRAGA U BOČNOM ELEMENTU
INOTHERM ZAŠTIČENO RJEŠENJE
Profil niskog praga može se na prvi pogled činiti uobičajenim. Međutim, s napretkom u razvoju ulaznih vrata, sada je moguće sakriti okvir iza fasade, privlačeći pozornost na profil s niskim pragom. Naše rješenje omogućuje profil iznimno niskog praga bez ugrožavanja sigurnosti vašeg doma. Vanjski dio profila praga namjerno je crn za diskretno stapanje. S unutarnje strane profil praga odgovara boji okvira.
OKFF
OKFF
Boja - RAL 9005 mat
Potpuno skriveni panti osiguravaju dodatnu eleganciju modernim INOTHERM vratima.
50 mm
Uz doplatu, dostupna je i opcija vrata sa skrivenim pantima.
Panti ujedinjuju vrhunski dizajn, robusnu tehnologiju s nosivošću do 120 kg i brojne prednosti kod montaže. Dvodijelna konstrukcija olakšava stavljanje i skidanje vratnog krila, a ugodna 3D tehnologija podešavanja omogućava slobodu izbora kod bočnog podešavanja, podešavanja po visini i podešavanja sile pritiska.
113
TH
TH
Proširenje okvira 30 / 40 / 80
Proširenja
Modeli programa Exclusiv prikladni su za ugradnju u moderne novogradnje, kao i za renovaciju postojećih građevina. Dodatni program elemenata za proširivanje omogućava izradu oblika ulaznih vrata i u najzahtjevnijim uvjetima ugradnje. Svi elementi za proširivanje iznimno su stabilni, imaju snažnu toplinsku izolaciju i dostupni su u širinama od 241 do 600 mm. Zbog toga je moguće obaviti kvalitetno završno montiranje u svim smjerovima.
Serijski traka za brtvljenje
160
2 x BV 80
STAM
NOVI STATIČKI ELEMENTI ZA PROŠIRIVANJE
PODNI PROFIL 30 / 40 / 80 mm
114 120
80 120
Masivni, iznimno stabilni i 2x toplinski odvojeni podni profil od eloksiranog aluminija debljine 2,3 mm ugrađuje se ispod podnog statičkog profila. Podni profili s pregradom omogućavaju jednostavnu i stabilnu ugradnju ulaznih vrata u nedovršene podove i omogućavaju toplinsko odvajanje unutrašnjeg i vanjskog dijela podne nadgradnje, što sprječava nastanak takozvanog toplinskog mosta.
80 40
80 40
OKFF
AGE 1118 PROŠIRENJE - 2 x BV 80 - GORE PROŠIRENJE - BV 40 - LIJEVO + DESNO PODNI PROFIL - BP 120 / KOMBINIRAN 80/40 - DOLE
90 Podni profil 30 / 40 / 80
EKSKLUZIVNA VRATA Proširenje slijepog okvira
STAM
300
Proširenje slijepog okvira od 241 do 800
80
80
OKFF
od 30 40 60 do 320 mm 650
OKFF
650
AGE 1118 90
PROŠIRENJE SLIJEPOG OKVIRA - BV<300 = 300 mm - GORE PROŠIRENJE SLIJEPOG OKVIRA - BV<800 = 650 mm - LIJEVO PROŠIRENJE SLIJEPOG OKVIRA - BV<800 = 650 mm - DESNO PODNI PROFIL - BP 80 - DOLE
115
TH
TH
Zastakljivanje
G2
MOTIV NA STAKLU - MS
- ORNAMENTNA STAKLA SK. 2
Ornament 504 bijeli
Kathedral bijeli
Altdeutsch K bijeli
Ornament 597 bijeli
Chinchilla bijeli
Gothik bijeli
Ornament 523 bijeli
Gussantik bijeli
Delta bijeli
A
Model AGE 1118 (Motiv na staklu MS 6555)
A - 78 mm
MOTIV NA STAKLU - MS (motiv na prozirnom staklu) Motivi na staklu s naizmjenično matiranim i prozirnim površinama daju ulaznim vratima izrazit i prepoznatljiv izgled. Kod MS motiva linije su prozirne.
KOMBINACIJE STAKLA ZA
KRILO VRATA 6
6
mm
mm
3 116
- SLOJNA IZOLACIJSKA STAKLA (U-vrijednost=0,5 W/m2K) u kombinaciji sa motivima i različitim ornamentnim staklima
6
mm
UNUTRAŠNJE - float čisto sa izolacijskim nanosom - sigurnosno lijepljeno staklo sa izolacijskim nanosom SREDNJE
- float čisto s motivom ili bez - ornamentno staklo - Parsol staklo s motivom ili bez
VANJSKO
- float čisto sa izolacijskim nanosom - sigurnosno lijepljeno staklo sa izolacijskim nanosom
Sve ostale kombinacije stakla na upit.
EKSKLUZIVNA VRATA
ORNAMENTNA STAKLA SK. 4 -
G4
Madras Pave bijeli
Mastercarré bijeli
Masterray bijeli
Madras Uadi bijeli
Masterligne bijeli
Masterpoint bijeli
MOTIV NA STAKLU - MSS
B ESG Satinato zeleni
Satinato bijeli
ESG Satinato plavi Model AGE 1118 (Motiv na staklu MS 6555)
B - 56 mm
MOTIV NA STAKLU - MSS (motiv na satiniranom staklu)
KOMBINACIJE STAKLA ZA
BOČNU SVJETLOST UNUTRAŠNJE - float čisto sa izolacijskim nanosom - sigurnosno lijepljeno staklo sa izolacijskim nanosom SREDNJE
- float čisto s motivom ili bez - ornamentno staklo - Parsol staklo s motivom ili bez
VANJSKO
- float čisto sa izolacijskim nanosom - sigurnosno lijepljeno staklo sa izolacijskim nanosom
Sve ostale kombinacije stakla na upit.
6
mm
3
6
mm
6
Ukoliko ne želite imati prozirnih dijelova na staklu, nudimo mogućnost izbora satiniranog stakla. Obzirom na različite kombinacije boja ulaznih vrata, možete izabrati bijelo, plavo ili zeleno satinirano staklo.
mm
- SLOJNA IZOLACIJSKA STAKLA (U-vrijednost=0,5 W/m2K) u kombinaciji sa motivima i različitim ornamentnim staklima
117
TH
TH
Boje
PANTI U BOJAMA - BOJE SKUPINA F I F1
F
- STANDARDNA BOJA RAL 9016 SJAJ (UKLJUČENA U CIJENU) RAL 9016 - Verkehrsweiß
F1 - BOJE SKUPINE 1: FINOSTRUKTURNE / METALIK BOJE (DOPLATA)
Kako bi poboljšali unutarnji izgled vrata, kod svih označenih boja serijski su i bez doplate panti dostupni u boji vrata. Kod svih ostalih boja vrata panti su standardno u EV1 eloksiranoj izvedbi ili kao opcija uz doplatu: prašno lakirano bojom grupe F2 ili F3.
RAL 9016 FS - Verkehrsweiß
RAL 7044 FS - Seidengrau
RAL 9007 FS - Graualuminium
RAL 7043 FS - Verkehrsgrau
RAL 8007 FS - Rehbraun
RAL 9010 FS - Reinweiß
RAL 7030 FS - Steingrau
70 784 FS - Grau Sprenkel
71 334 FS - Anthrazitgrau
RAL 8014 FS - Sepiabraun
RAL 9006 FS - Weißaluminium
RAL 7039 FS - Quarzgrau
80 077 FS - Eisenglimmer DB 703
RAL 7016 FS - Anthrazitgrau
RAL 8022 FS matt Dunkelbraun
10 GODINA garancije
118
Otpornost na vremenske uvjete i neprirodne promjene boje te stvaranje pukotina na površinama, eloksiranim i praškasto premazanim aluminijskim profilima vrata.
EKSKLUZIVNA VRATA BOJE SKUPINE 5 (DOPLATA)
Za kreativne umove.
F5
SVE OSTALE BOJE PREMA KARTI BOJA RAL (MAT ILI SJAJ) OSTALE FINOSTRUKTURNE BOJE Po želji kupca
BOJE SKUPINE 2: MAT (DOPLATA) - F2
RAL 9016 MAT - Verkehrsweiß
RAL 7035 MAT - Lichtgrau
RAL 7005 MAT - Mausgrau
RAL 8003 MAT - Lehmbraun
RAL 3004 MAT - Purpurrot
POVRŠINSKA OBRADA Kriterij za utvrđivanje kvalitete lakiranja propisuje RAL RG 631 i to: eventualne nepravilnosti na lakiranoj površini aluminijskih vrata koje se s udaljenosti od 5 m (vani), odnosno 3 m (unutra) pri normalnoj dnevnoj svjetlosti ne vide, ne smatraju se za pogreške i ne mogu biti predmet eventualne reklamacije.
SILIKON STANDARDNA BOJA RAL 9010 MAT - Reinweiß
RAL 7036 MAT - Platingrau
RAL 7012 MAT - Basaltgrau
RAL 8016 MAT - Mahagonibraun
RAL 6005 MAT - Moosgrün
RAL1013 MAT - Perlweiß
RAL 7037 MAT - Staubgrau
RAL 7016 MAT - Anthrazitgrau
RAL 8017 MAT Schokoladenbraun
RAL 9005 MAT - Tiefschwarz
Silikon kod vratnog panela oko stakla je standardno tamne antracit boje – crn. Boja se podudara s bojom distancera u međustaklenom prostoru.
119
TH
TH
Postojane boje
IZNIMNO POSTOJANE BOJE
SERIJE 68
20 godina garancije Vrata iz programa EXCLUSIVE otporna su i na zahtjevne klimatske utjecaje. Ekstremni uvjeti poput slanog morskog vjetra, jakog sunčevog zračenja ili agresivnog smoga mogu utjecati na postojanost vanjske boje. Za optimalnu zaštitu praškasto lakiranih vrata i pribora preporučamo odabir boje iz SERIJE 68 u kombinaciji s nautičkim nehrđajućim čelikom. S bojom SERIJE 68 vrata će izvana biti zaštićena od vremenskih nepogoda, a unutrašnjost se može prilagoditi interijeru kuće odabirom bilo kojeg dekora iz naše ponude.
AGE 1041 B Utori samo izvana Dodatno Ručka, vanjska ZAE 216 B Boja 68/72141 Špijunka BT 19 EB Bočna svjetlost ST 01 / WG / 400 Motiv na staklu MS 6026/S + Kućni broj HFG Opcija: Čitač otisaka prstiju BT 670 Paket Black Edition Staklena nadstrešnica
120
POGLED IZNUTRA Svi Exclusiv modeli omogućuju odabir unutarnje boje vrata. Odaberite onu koja najbolje pristaje vašem domu i činit će jednu priču s ostalim uređenjem ili odaberite onu koja će se isticati.
EKSKLUZIVNA VRATA
20 GODINA garancije
Otpornost na vremenske uvjete i neprirodne promjene boje te stvaranje pukotina na površinama, eloksiranim i praškasto premazanim aluminijskim profilima vrata.
Za kreativne umove.
SKUPINA BOJA 68: DUBINSKI MATIRANA POVRŠINA (DOPLATA) -
F3 ELEGANCIJA U SUSRETU DIZAJNA
68/10591 - Bianco 4601
68/90512 - C31 Anodized
68/72142 - Argento 4602
68/90513 - C4 Anodized
68/60960 - C34 Anodized
Površine obojene dubokim mat tonovima u trendu su kako u arhitekturi, tako i u automobilskoj, sportskoj i industriji namještaja. Ova značajka koja privlači pažnju veliki je izazov za proizvođače boja. S TIGER Drylac® serijom dubokih mat boja, TIGER Coatings je uspio razviti novu generaciju praškastih boja otpornih na vremenske uvjete.
68/90510 - CO Anodized
68/15236 - Champagne
68/72143 Dark Blue-Grey Anodized
68/15237 - Deore 4602
68/60964 - Deore 4603
Inovativno rješenje za nanošenje boja pokriva - ovisno o boji raspon sjaja od 12 do 4 jedinice. U kombinaciji s drugom generacijom metalnog lijepljenja, postižemo vrlo dobru aproksimaciju tipova eloksiranja C0-C35. Rezultat je površina ugodne meke teksture koja podržava vrijednost objekta.
68/72141 - Argento 4601
68/72144 - Terra 4602
68/72147 - Grey Classic 4602
68/15235 - C32 Anodized
68/80479 - C35 Anodized
121
TH
TH
Drveni dekor
DRVENI ILI DIZAJN DEKOR NA ALUMINIJSKIM ULAZNIM VRATIMA
F4 - SKUPINA BOJA: DRVENI DEKOR KLASIK MAT (DOPLATA)
Palisander, hrast, orah, mahagonij, trešnja, oregon, planinski bor, zlatni hrast i drugi drveni dekori te dizajnerski dekori prema Inotherm ton karti mogući su s tehnologijom praškastog lakiranja i na aluminijskim ulaznim vratima. HD 221 - Hrast bijeli
HD 206 - Zlatni hrast
HD 213 - Duglazija
HD 211 - Planinski bor
HD 228 - Svijetla trešnja
HD 209 - Svijetli hrast
HD 224 - Hrast fineline
HD 207 - Tamni hrast
HD 222 - Medeni planinski bor
HD 227 - Orah
HD 205 - Zlatni hrast
HD 223 - Hrast rustik
HD 210 - Močvarni hrast
HD 212 - Bor
HD 225 - Orah rustik
MOŽETE BIRATI IZMEÐU 40 RAZLIČITIH DRVENIH DEKORA S drvenim dekorom je, osim nekoliko iznimaka, na raspolaganju većina naših modela. Širok raspon od svijetlih do tamnih tonova, od jače do manje uočljive strukture drveta, nudi vam mnogo mogućnosti za individualni dizajn. Ulazna vrata mogu biti u potpunosti u boji drvenog dekora, ali se mogu kombinirati i s drugim RAL bojama (dvobojna izvedba).
OTKRIJTE PONUDU DRVENIH DEKORA Tijek godova drvenog dekora prilagođava se prevladavajućim motivom ulaznih vrata.
122
EKSKLUZIVNA VRATA Za kreativne umove.
SKUPINA BOJA: DESIGN DEKOR (DOPLATA) - F4
OTKRIJTE PONUDU DRVENIH DEKORA Tijek godova drvenog dekora prilagođava se prevladavajućim motivom ulaznih vrata.
POVRŠINSKA OBRADA DD 424 - Hrast Fineline rustik svijetli
DD 415 - Split Eiche svijetli
HD 229 - Tikovina
DD 423 - Beton Natur
DD 406 - Bakar
DD 425 - Hrast Fineline rustik tamni
DD 416 - Split Eiche tamni
HD 204 - Mahagonij
DD 421 - Mineral sivi
DD 420 - Hrđa natur
DD 417 - Split Eiche antik
HD 202 - Palisander
DD 422 - Mineral smeđi
DD 402 - Hrđa
Kriterij za utvrđivanje kvalitete lakiranja propisuje RAL RG 631 i to: eventualne nepravilnosti na lakiranoj površini aluminijskih vrata koje se s udaljenosti od 5 m (vani), odnosno 3 m (unutra) pri normalnoj dnevnoj svjetlosti ne vide, ne smatraju se za pogreške i ne mogu biti predmet eventualne reklamacije.
OSOBITOSTI DRVENOG DEKORA / KLASIČAN ILI DIZAJN DRVENI DEKOR Oblaganje površine drvenim ili dizajn dekorom specifično je i nije svugdje moguće. Kod modela vrata s utorima mogu se pojaviti razlike u boji kada je površina prekrivena drvenim ili dizajn dekorom. U takvim slučajevima utori se mogu ukloniti bez dodatnih troškova.
* Moguća su odstupanja između tiskanog prikaza uzoraka i originalnih uzoraka u nijansama boja i samoj strukturi dekora.
123
TH
TH
Okovi
SIGURNOSNI MEHANIZAM Bez rizika! Kombinirano zatvaranje sigurnosnim mehanizmom znači djelomično otvaranje vrata bez rizika. TSH dodatna zaštita.
OPCIJSKI BTS 5 TSH Zaključavanje u 6 točaka sigurnosnim klinovima i elementima za zatvaranje. Nehrđajući čelik Odmak cilindra 45 mm
OPCIJSKI ATM 6 Kombinirano zaključavanje u 5 točaka, sigurnosnim klinovima i elementima za zatvaranje Nehrđajući čelik Odmak cilindra 45 mm
Nije potrebna špijunka. Nije potreban lanac. Nema ogrebotina od lanca.
AUTOMATSKA KLJUČANICA U VIŠE TOČAKA Kod nove automatske ključanice u više točaka, kod zatvaranja vrata iskoče 4 automatska zasuna za 20 mm i zaštićeni su od pritiska nazad. Ključanica omogućuje da okidač na zaključnoj letvi prilikom kontakta krila s okvirom aktivira klinove i zatvorne elemente. Sistem zatvaranja omogućuje da vrata s unutarnje strane uvijek otvorite kvakom, a sa vanjske strane ključem. Ukoliko su vrata zaključana ključem središnji je zasun blokiran te ga je moguće odblokirati samo otključavanjem.
Nije potreban dodatni ključ, jer je zatvaranje i otvaranje moguće preko glavne brave.
OPCIJSKI CILINDRIČNI ULOŠCI
K100 - opcijski JEZIČAK
Posebni cilindrični uložak sa slobodnim tokom sa kodnom sigurnosnom karticom i zaštitom protiv bušenja sa dvostranim djelovanjem sa 6 ključeva.
K100 K - opcijski Posebni cilindrični uložak sa slobodnim tokom sa kodnom sigurnosnom karticom i zaštitom protiv bušenja sa dvostranim djelovanjem sa 6 ključeva i gumbom iznutra.
K100 S - opcijski Ključevi
VISINE: S / M / L / XL / XXL / JUMBO
124
VISINE: S / M / L / XL / XXL / JUMBO
EKSKLUZIVNA VRATA
Montaža u krilo
BT 670 Montaža u rukohvat od nehrđ. čelika
BT 610
OPCIJSKI
Montaža u rukohvat od aluminija
BT 620
BT 660
GENIUS-SYSTEM
Kompletan • ključanica u 5 točaka s elektromehaničkim mehanizmom od nehrđajućeg čelika • nedjeljiva zaključna letva • FZG certificirani cilindrični uložak za motorne ključanice sa 6 ključeva
MODEL R
MODEL RB
MODEL RS
Za prebacivanje između željenog načina rada (dnevni ili noćni), pritisnite tipku na čelu ključanice.
• dnevno / noćno djelovanje • čitač otisaka prstiju sa kodnom tipkovnicom, Bluetooth (pametni telefoni) • upravljanje putem aplikacije na pametnom telefonu (Android ili iOS). • sigurnosna rozeta izvana • kabelski prijelaz sa kontrolnim jedinicom
Dnevno djelovanje – LED svijetli bijelo • Vrata su zatvorena preko jezička. • Kod otvaranja se jezičak uvuće u ključanicu. • Dnevno djelovanje se preporuča kod povećane frekvencije upotrebe vrata.
Kada vrata zatvorimo slijedi automatsko zaključavanje pomoću elektromotornog pogona. Otvaranje vratnog krila je moguće sa ključem ili s čitačem otisaka prstiju.
Ugradbeni el. ormarić
Funkcija GENIUS COMFORT dodatno omogućava jednostavno i brzo otvaranje vrata s upotrebom unutarnje kvake.
UGRADBENI ELEKTRIČNI ORMARIĆ Ugradbeni ormarić s ugrađenim pretvaračem 24 V / 220 V, automatski osigurač i konektor za napajanje 230 V, AC 50/60 Hz. Spremno za interfon i drugi relej.
Intercom
Dnevna funkcija prolaza je moguća u kombinaciji s el. otvaračem BT 7 • Ključanicu prebacite na dnevno djelovanje. • El. otvarač prebacite na funkciju dnevnog prolaza – prekidač s pomicanjem gore ili dolje.
Rele 2
OPCIJSKI UZ NADOPLATU: DNEVNA FUNKCIJA prekidać
0,5 sec 1x
ELEKTROM. OTVARANJE
Noćno djelovanje – LED svijetli plavo • Ključanica se kod svakog zatvaranja vrata automatski zaključa. • Kod procesa otvaranja se aktivira otključavanje ključanice. • Jezičak na ključanici se za cca 7 sek. uvuće u ključanicu. Ako se vrata ne otvore slijedi ponovno zaključavanje ključanice. Nakon toga su vrata ponovno zaključana Upozorenje: Ukoliko želite, da se vrata zaključaju (npr. po noći ili kod odsutnosti) ključanica mora biti prebačena na noćno djelovanje
OPCIJSKI
Funkcija CB Kada vrata zatvorimo slijedi automatsko zaključavanje pomoću elektromotornog pogona. Odključavanje i otvaranje vrata sa unutrašnje strane moguće je preko unutrašnje kvake, portafona ili prekidača. Sa vanjske strane vrata se mogu otvoriti pomoću ključa ili različitim sistemima Inotherm pristupa – čitačem otisaka prstiju, kodnom tipkovnicom, daljinskim upravljačem, ...
125
TH
TH
Više udobnosti i sigurnosti
Montaža u poravnati rukohvat od aluminija sa udubljenjem
Montaža u rukohvat od nehrđ. čelika
Montaža u rukohvat od nehrđ. čelika
BT 660
BT 610
BT 620
SMART DOOR SYSTEM
ČITAČI INOSMART ULAZE U NOVO DOBA S UPRAVLJANJEM PUTEM PAMETNOG TELEFONA Upravljanje preko aplikacije na pametnom telefonu (Android i iOS) Odličan pregled i jednostavno dodavanje i brisanje otisaka prstiju Čitač ima kapacitet 100 otisaka prstiju, 100 numeričkih kodova i 100 pametnih uređaja Očitavanje otiska prsta u 360° Automatsko prepoznavanje promjena otiska prsta Za jednog korisnika mogu se unijeti različiti otisci prstiju, numerički kodovi ili pametni uređaji Imenovanje administratora i korisnika Upravljanje ugrađenenom LED rasvjetom u vratima Automatsko bilježenje sigurnosnog zapisnika Spremljeno je zadnjih 150 događaja Raspored za ograničenja korisnika i postavke LED osvjetljenja Automatsko podešavanje LED rasvjete pri izlasku i zalasku sunca Analiza kvalitete otiska prsta Brisanje unosa "Imenovanje administratora i korisnika“ Mogućnost otvaranja pomoću pametnog telefona ili daljinskog upravljača
126
Montaža u krilo
BT 670
Analiza otiska prsta
EKSKLUZIVNA VRATA Otvaranje Bluetooth
Otvaranje mobilnim telefonom
BT 680
ŠTO JE TO? Predstavljamo Vam novu generaciju čitača otisaka prstiju INOSMART koji su, kao i vrhunska ulazna vrata INOTHERM sinonim za kvalitetu, sigurnost i udobnost. INOSMART čitači su danas neprogrešiv sastavni dio ulaznih vrata jer omogućuju udoban i siguran ulaz svim članovima obitelji i riješavaju Vas brige oko izgubljenih ključeva.
KAKO DJELUJE? Inosmart čitače moguće je ugraditi u krilo vrata ili rukohvat od nehrđajućeg čelika. Funkcije se obavljaju pomoću tipki na upravljačkoj jedinici, koja je ugrađena u krilo vrata na prolazu kabela, ili pomoću pametnog telefona. Veza između čitača i upravljačke jedinice zaštićena je visokom razinom enkripcije, tako da ulaz u uređaj nije moguć. Postoje dva izlaza. Jedan za otvaranje vrata, a drugi za dodatnu funkciju (poput otvaranja garažnih vrata ili aktiviranja alarma).
A SIGURNOST? Otvaranje radijsko daljinskim upravljačem
BT 680 B KEY
Za još bolju sigurnost brine novi senzor s 3D tehologijom povlačenja i novi algoritam za prepoznavanje otisaka prstiju, koji omogućuje još brže i pouzdanije djelovanje. INOSMART je uvijek u stanju pripravnosti, tako da se vrata otvore odmah kad na senzor položite odgovarajući prst. Novi INOSMART je još moćniji, ugodniji i sigurniji od svojeg prethodnika.
JE LI TO SVE? INOSMART također omogućuje otvaranje vrata pomoću numeričke tipkovnice ili pametnog telefona s NFC tehnologijom. Duljina koda se može postaviti. Sve tipke na čitaču su kapacitivne i ne troše se, što je važno sa sigurnosnog stajališta. Čitač ima ugrađeni napredni sustav rasporeda pomoću kojeg možemo ograničiti pristup korisniku ili postaviti LED osvjetljenje.
Električni ormarić Ugradbeni ormarić s ugrađenim pretvaračem 24 V / 220 V, automatski osigurač i konektor za napajanje 230 V, AC 50/60 Hz. Spremno za interfon i drugi relej.
JE LI MOJ OTISAK PRSTA PRIMJEREN ZA BIOMETRIJSKU IDENTIFIKACIJU? Otisak prsta se stalno mijenja, a pojedinačne promjene poput suhe kože ili bolesnih stanja ne mogu se prepoznati golim okom. Napredna aplikacija INOSMART omogućuje učinkovitu analizu primjerenosti otiska prsta za prepoznavanje i pregled slike otiska prsta koju vidi biometrijski senzor.
127
TH
TH
Opcija:
11,25
11,25
Ručke & dodatna oprema
INOSMART Čitač otisaka prstiju, mogučnost točkastog osvjetljenja
Ručke serije 200 640
11,25
X
540
140
P: PRIČVRŠĆENJE
ZAE 209 950 mm ZAE 211 1100 mm ZAE 214 1400 mm
D: DUŽINA
ZAE 207 750 mm
ZAE 215 1500 mm 24 33
11,25
ZAE 217 1700 mm ZAE 218 1800 mm
2
X
ZAE 216 1600 mm
40
11,25
Ručke od aluminija Opcije: - Crna (B) - Ostale boje (AF) - Doplata - Boja nehrđ. čelika (E) - Doplata - LED osvjetljenje - Doplata - Čitač otisaka prstiju - Doplata
Mogućnosti boja
U boji vrata (TF) Standard
128
11,25
Izvedba
Crno (B) Opcija
Ostale boje (AF) Doplata
Boja nehrđ. čelika (E) Doplata
EKSKLUZIVNA VRATA 11,25
Opcija: LED osvjetljenje po cjeloj dužini ručke
Design osvjetljenje
DB 240 400 mm
Opcije: - Crna (B) - Ostale boje (AF) - Doplata - Boja nehrđ. čelika (E) - Doplata
11,25
DB 250 500 mm
ZAE 240 400 mm ZAE 250 500 mm ZAE 260 600 mm
24
40
33
ZAE 270 ML 601 - 1150 mm
2
D: DUŽINA
Izvedba
11,25
P: PRIČVRŠĆENJE
11,25
Ručke od aluminija - vodoravno Opcije: - Crna (B) - Ostale boje (AF) - Doplata - Boja nehrđ. čelika (E) - Doplata - LED osvjetljenje - Doplata
Mogućnosti boja
U boji vrata (TF) Standard
Crno (B) Opcija
Ostale boje (AF) Doplata
Boja nehrđ. čelika (E) Doplata
129
TH
TH
03
Ručke & dodatna oprema 35
Ručke, vanjske po visini krila
Ručke serije 600
ZAE 605 550 mm
100
X
200
150
140
ZAE 607 750 mm P: PRIČVRŠĆENJE
ZAE 609 950 mm
ZAE 614 1400 mm
100
ZAE 611 1100 mm
D: DUŽINA
ZAE 67 F
ZAE 615 1500 mm
X
200
150
ZAE 616 1600 mm
Ručke od nehrđajućeg čelika
Ručke od nehrđajućeg čelika Opcije: - Polirano (P) - Doplata - Nautički materijal (N) - Doplata
Opcije: - Polirano (P) - Doplata - Nautički materijal (N) - Doplata
Mogućnosti izvedbe
Važno: Dobavljivo do maksimalne visine vrata 2700 mm. Nehrđajući čelik mat Standard
130
Nehrđajući čelik poliran (P) Doplata
Nautički materijal AIS 316L (N) Doplata
Čitač Model R
Čitač Model RS
EKSKLUZIVNA VRATA
03 35
Ručke, vanjske po visini krila
Ručke serije 700
100
X
200
150
140
ZAE 705 550 mm ZAE 707 750 mm ZAE 709 950 mm
P: PRIČVRŠĆENJE
ZAE 711 1100 mm 100
D: DUŽINA
ZAE 77 F
ZAE 714 1400 mm ZAE 715 1500 mm
X
200
150
ZAE 716 1600 mm
Ručke od nehrđajućeg čelika
Ručke od nehrđajućeg čelika
Opcije: - Čitač otisaka prstiju ( R / RS ) - Polirano (P) - Doplačilo - Nautički materijal (N) - Doplata Važno: Dobavljivo do maksimalne visine vrata 2700 mm.
Opcije: - Polirano (P) - Doplata - Nautički materijal (N) - Doplata - Inosmart System - Čitač otisaka prstiju Model R ili RS - Doplata
Možnosti izvedbe
Nerjaveče jeklo mat Standard
Nerjaveče jeklo polirano (P) Doplačilo
Material Nautic AIS 316L (N) Doplačilo
131
TH
TH
Ručke & dodatna oprema Ručke serije 200
Ručke serije 500
140 55
X X
X
X
140 95
Standardna boja: RAL 9005 mat Opcije ručke (doplata): - v boji vrata (TF) - ostale boje (AF) - LED osvjetljenje (L)
Mjere: GM 214 - 1400 mm GM 215 - 1500 mm GM 216 - 1600 mm GM 217 - 1700 mm GM 218 - 1800 mm
Standardna boja udubljenja - RAL 9005 mat Standardna boja ručke - u boji vrata Opcije udubljenja (doplata): - ostale boje (AF)
Opcije ručke (doplata): - ostale boje (AF) - sa čitačem otisaka prstiju InoSmart
132
Mjere: GM 514 - 1400 mm GM 515 - 1500 mm GM 516 - 1600 mm GM 517 - 1700 mm GM 518 - 1800 mm
EKSKLUZIVNA VRATA Dodatna oprema Black Edition
Elektronska špijunka
Čitač
ZIE 405 B Materijal: nehrđajući čelik u crnoj boji
BT 19 EB BT 660 / 670
Sigurnosna rozeta Panti
ZIE 601 B Materijal: aluminij u crnoj boji
Garnitura - GA 601 B
ZRE 46 B ZIE 602 B Materijal: aluminij u crnoj boji / Uložak: u boji
Zvekir
Garnitura - GA 602 B
ZIE 603 B Materijal: aluminij u crnoj boji
BT 107 B
Garnitura - GA 603 B
PAKET BLACK EDITION Program EXCLUSIV u svoju ponudu uvodi aktualnu i u trendu crnu boju u kombinaciji s drugim bojama. Paket Black Edition uvijek se odnosi na vanjsku stranu vrata i sadrži sljedeće standardne komponente u crnoj boji: - statički profil - prag vrata - mini parapet - sigurnosna rozeta - aplikacije izvana Sljedeće komponente u crnoj boji bira kupac: - rukohvat - špijunka - kucalo - zaštitni profil - kvaka iznutra Boju vrata s unutarnje strane odabire kupac sam, kako bi izgled vrata odgovarao interijeru.
Nagazni prag ZIE 308 B
Podni statički profil
Materijal: nehrđajući čelik u crnoj boji
Niski prag
Zaštitni profil
Garnitura - GA 308 B
ZIE 406 B Materijal: nehrđajući čelik u crnoj boji
E 200 B
133
TH
TH
Sigurnosne garniture serijsko Sigurnosna garnitura od poliranog nehrđajućeg čelika, serijski Izvana: gumb / Iznutra: kvaka
Uključeno u cijenu: nehrđajući čelik, poliran izvana / iznutra
Uz doplatu: nehrđajući čelik, mat izvana / iznutra
GA 190 LU P
GA 190 LU E
Uz doplatu: lakirano mat crno izvana / iznutra
Uz doplatu: u boji zlata PVD izvana / iznutra
Opcija: Sigurnosna rozeta
Opcija: Sigurnosna rozeta
RC 3 CERTIFICIRANO po normi EN 1906 sa serijski ugrađenom sigurnosnom zaštitom.
NOVO! GA 190 LU P
RC
3
Osvijetljeni držač LUMINO-ECONOMY LINE - s fluorescentnim umetkom - vidljivost 15 m u mraku i tami - nije potrebno napajanje - 15 godina životni vijek - primjereno za vanjsku upotrebu
PREDNOSTI POLIRANOG NEHRÐAJUĆEG ČELIKA: - higijenski - jednostavno održavanje, neosjetljivo na kiseline i masnoće - otporno na vlagu - ekskluzivan izgled - trajno, stabilno i izdržljivo
134
Vrata INOTHERM serijski su opremljena sigurnosnom poliranom garniturom: izvana gumb, iznutra kvaka (opcija: izvana kvaka, iznutra kvaka). Garniture kvaka također su dostupne u različitim bojama koje su prilagođene boji vrata: nehrđajući čelik mat, zlatna PVD, bijela i crna. Garnitura serijski ima ugrađenu sigurnosnu zaštitu i posebni montirani mehanizam. Novi ugrađeni mehanizam omogućava neograničenu upotrebu i trajnost kvake. Serijski ugrađena garnitura je visoke kvalitete i tehnički usavršena.
EKSKLUZIVNA VRATA Unutrašnje kvake Unutrašnje kvake i garniture Nehrđajući čelik / Serija ZIE 400
ZIE 405
GA 405
ZIE 405 P
GA 405 P
Unutrašnje kvake i garniture Nehrđajući čelik mat / Serija ZIE 300
ZIE 300
Materijal: nehrđajući čelik mat
Materijal: nehrđajući čelik poliran
Materijal: nehrđajući čelik mat
ZIE 406
ZIE 406 P
ZIE 330
GA 300
ZIE 304
GA 304
Materijal: nehrđajući čelik mat
GA 330
ZIE 307
GA 307
Materijal: nehrđajući čelik mat / uložak poliran ZIE 308 Opcija: crna
Materijal: nehrđajući čelik mat
Materijal: nehrđajući čelik poliran
Materijal: nehrđajući čelik mat
ZIE 407
ZIE 407 P
ZIE 301
Materijal: nehrđajući čelik mat
Materijal: nehrđajući čelik poliran
Materijal: nehrđajući čelik mat
Materijal: nehrđajući čelik mat / uložak poliran ZIE 351 Opcija: crna
Kvake: iznutra ZIE 405 ZIE 405 P ZIE 406 ZIE 406 P ZIE 407 ZIE 407 P
Garniture: izvana / iznutra Okrugla rozeta GA 405 GA 405 P
Kvake: iznutra ZIE 300 ZIE 301 ZIE 304 ZIE 330 ZIE 307 / ZIE 307 B ZIE 350 / ZIE 350 B
Garniture: izvana / iznutra GA 300 GA 301 GA 304 GA 330 GA 307 GA 350
Opcije: ZIE 405 B - crna, ZIE 405 W - bijela
GA 301
ZIE 350
GA 350
POTPUNO ODGOVARANJE KVALITETA NA DODIR Kod serije EXCLUSIV, standardnu je unutrašnju garnituru moguće zamijeniti unutrašnjom kvakom serije Design. Nova unutrašnja kvaka dostupna je u mat izvedbi od nehrđajućeg čelika najveće kvalitete. Novi ugrađeni mehanizam kugličnog ležaja omogućava neograničenu uporabu i čvrstoću. Unutarnja je kvaka najveće moguće kvalitete i tehnički je usavršena. Boju možemo prilagoditi vašim željama te je uskladiti s modelom vrata. Pažnju će tako privlačiti isključivo kvaka vrata. Moderna je arhitektura minimalistička i usredotočuje se na ono najvažnije, zbog čega suvišni detalji nisu zastupljeni. Zbog toga nove unutrašnje kvake serije DESIGN odlično pristaju modernoj arhitekturi.
Opcije: ZIE 308 - crna, ZIE 351 - crna, Standardna izvedba uloška u HD 203, a moguča je i izvedba u tonu drvenog dekora vrata ili u crnoj boji.
135
TH
TH
Paket RC 2
Sigurnosna oprema
IFT ROSENHEIM Certifikat br.: 20-005012-PR01 Vanjska mjera okvira: max Š/V 1300 mm x 2700 mm Bočna svjetlost: max Š/V 2000 mm x 2700 mm
VISOKA PROTUPROVALNA OTPORNOST I SIGURNOST SERIJSKI Zbog kompaktnosti izabranih materijala, nadprosječne debljine profila okvira i krila, vanjske sigurnosne rozete i ključanice sa 5 točaka zaključavanja ulazna vrata iz programa EXCLUSIV predstavljaju gotovo nepremostivu prepreku za uljeza. Protuprovalni paket RC 2 i RC3, provjereni su od strane instituta ift Rosenheim i osiguravaju trajno poštivanje visokih razina sigurnosnih klasa. Izgled i dizajn ulaznih vrata pri tom nisu poremećeni. Ulazna vrata u RC2 izvedbi isporućiva su i u kombinaciji s bočnim dodatkom i/ili nadsvjetlom.
KLJUČANICA U TOČAKA
5
VSG P4A LEPLJENO SIGURNOSNO STAKLO IZVANA kod vrata i bočnih dodataka SIGURNOSNA ROZETA izvana ili RC3 garnitura
136
3
3
- SLOJNA 6 MM IZOLACIJSKA STAKLA (toplinska provodljivost=0,5 W/m2K)
- SNAŽNI SIGURNOSNI PANTI
VSG 6 mm
LJEPLJENJE STAKLA ostakljenje kod bočnih dodataka je zaljepljeno s posebnim ljepilom
SIGURNOSNO STAKLO IZNUTRA kod vrata i bočnih dodataka SIGURNOSNA PLOČICA OD NEHRÐAJUĆEG ČELIKA ZA ZAŠTITU PROTIV PROVRTAVANJA kod cilindra s vanjske strane
SIGURNOSNI CILINDAR K 100
EKSKLUZIVNA VRATA Sigurnosna oprema
Paket RC 3 IFT ROSENHEIM Certifikat br.: 20-005012-PR01 Vanjska mjera okvira: max Š/V 1300 mm x 2700 mm Bočna svjetlost: max Š/V 2000 mm x 2700 mm
INTELIGENTNI SUSTAV ZAKLJUČAVANJA ZA VAŠ DOM Štift
Kuglica za očitanje rebra na ključu Rebro čitavom dužinom ključa
K 100 RPE INTELLIGENTE SCHLIEßSYSTEM
Produženi vrat ključa Glava ključa
Svestran i siguran - danas i u budućnosti. Keytec RPE firme Winkhaus je inovativni sistem za sigurno zaključavanje. Nova vrsta zaštite od kopiranja Vam daje garanciju da duplikat ključa može izraditi samo ovlaštena osoba. To se postiže pomoću posebnih izbočina na ključu koje provjeri kuglica za očitanje utora.
5
KLJUČANICA U TOČAKA sa sigurnosnim klinovima i elementima za zatvaranje VSG P4A LEPLJENO SIGURNOSNO STAKLO IZVANA kod vrata i bočnih dodataka SIGURNOSNI CILINDAR K 100 SIGURNOSNI KLINOVI nehrđajući čelik 3 x BT 9 RC
3
- SLOJNA 6 MM IZOLACIJSKA STAKLA toplinska provodljivost=0,5 W/m2K (sa motivom ili ornamentnim staklom toplinska provodljivost =1,1 W/m2K)
LJEPLJENJE STAKLA ostakljenje kod bočnih dodataka je zaljepljeno s posebnim ljepilom
SIGURNOSNA ROZETA izvana ili RC3 garnitura
3
- SNAŽNI SIGURNOSNI PANTI
VSG 6 mm SIGURNOSNO STAKLO IZNUTRA kod vrata i bočnih dodataka
SIGURNOSNA PLOČICA OD NEHRÐAJUĆEG ČELIKA ZA ZAŠTITU PROTIV PROVRTAVANJA kod cilindra s vanjske strane
137
TH
TH
Iz fotelje brzo do ponude VAŠ STIL. VAŠ DIZAJN. SADA NA WEB-u. STVORITE SVOJA JEDINSTVENA ULAZNA VRATA S KONFIGURATOROM NA NAŠOJ WEB STRANICI Na našoj web stranici www.inotherm.hr imate mogućnost da ulazna vrata iz našeg raspoloživog programa konfigurirate prema vlastitom viđenju. S nekoliko klikova stvorite individualni dizajn nakon čega možete vidjeti konačni proizvod.
OBLIKOVANJE VRATA PO NARUDŽBI U slučaju da, unatoč širokom rasponu modela, ne možete pronaći odgovarajući ili želite posebnu izvedbu, možemo Vam dizajnirati i izraditi vrata prema vlastitim željama.
138
GARANCIJSKA IZJAVA NOVI KONFIGURATOR ULAZNIH VRATA!
Naziv Inotherm simbolizira jedinstveni spoj tradicionalne kvalitete i vodeće tehnološke inovacije. Na temelju bogatog iskustva, znanja i najsuvremenijih proizvodnih procesa već četvrto desetljeće stvaramo ulazna vrata koja zadovoljavaju najviše kriterije naprednog, stilski savršenog, sigurnog i održivog doma. Zato što stojimo iza svojih proizvoda, društvo
BRZO I JEDNOSTAVNO DIZAJNIRAJTE SAVRŠENA VRATA ZA SVOJ DOM
INOTHERM na isporučene proizvode
ALUMINIJSKIH ULAZNIH VRATA daje jamstvo, koje nadilazi uobičajene jamstvene rokove na tržištu, pod pretpostavkom da se poštuju upute za ugradnju, njegu i održavanje proizvoda.
Neka vaše jedinstvene ideje dobiju krila. Otkrijte Inothermov novi konfigurator ulaznih vrata i sa samo nekoliko klikova napravite ulaz kakav ste oduvijek željeli!
Garancijski rok JEDNA VRATA, BEZBROJ MOGUĆNOSTI
3 godine
5 godina
- na besprijekorni rad ugrađenih okova i ostalih pokretnih dijelova. - na besprijekorni rad ugrađenih elektroničkih komponenti.
- na nepropusnost termoizolacijskog stakla. - na otpornost držača i kuka od nehrđajućeg čelika, u slučaju da nema mehaničkih oštećenja ili promjena u izgledu površine zbog utjecaja okoline.
- na funkcionalnosti proizvoda - besprijekoran rad i brtvljenje.
10 - otpornost na vremenske uvjete i neprirodne promjene boje te stvaranje pukotina na površinama, godina
eloksiranim i praškasto premazanim aluminijskim profilima vrata.
jamstvo:
30 - Inotherm jamči da proizvode može po potrebi uvijek iznova servisirati i isporučiti rezervne
godišnje
dijelove, čime se omogućuje i do 30 godina besprijekornog rada odnosno životnog vijeka. Rezervnim dijelovima smatraju se i dijelovi koji nisu vizualno identični originalno ugrađenom dijelu, ali imaju istu funkciju. Elektroničke komponente su isključene. Usluge koje su neophodne za održavanje besprijekornog rada odnosno potreban materijal, radni sati itd. naplaćuju se prema važećem cjeniku na dan izvršenja servisa.
EXCLUSIVE NOVO!
07/2023 v.01 0e
SMART DOOR SYSTEM
Zadržavamo pravo na tehničke promjene. Boje i podaci mogu odstupati od stvarnoga stanja zbog pogrešaka u tisku.
ULAZNA VRATA
proizvodnja i trgovina d.o.o., Podružnica Zagreb 10020 Zagreb, Remetinec ul. 48 F, T: 01 4821 511 ▪ M: 099 4821 511, E: prodaja.hr@inotherm.si ZASTUPNICI
HOCO-STABIL d.o.o., 10000 ZAGREB, Petrovaradinska 67, T: 01 65 47 372, E: info@hoco-stabil.hr TENAX d.o.o., 31220 JOSIPOVAC, Nova Dalmacija 25, T: 031 356 300, E: tenax@inet.hr FRONTin, 51219 ČAVLE, Crkvenjak 17, T: 092 266 87 80, E: zeljko.sabalic@gmail.com FERMATI d.o.o., 21000 SPLIT, Trg Hrvatske bratske zajednice 2, T: 095 399 9984, E: fermati.hr@gmail.com MD MONT d.o.o., 49000 KRAPINA, Matije Gupca 46, T: 099 260 4210, E: info@mdmont.hr ISTRAPLAST, 52000 PAZIN, Trviž 6b, T: 052 691 320, E: info@istraplast.hr
