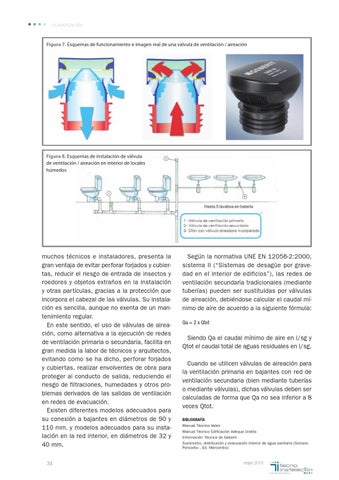

Figura 7. Esquemas de funcionamiento e imagen real de una válvula de ventilación / aireación
Figura 8. Esquemas de instalación de válvula de ventilación / aireación en interior de locales húmedos
muchos técnicos e instaladores, presenta la gran ventaja de evitar perforar forjados y cubiertas, reducir el riesgo de entrada de insectos y roedores y objetos extraños en la instalación y otras partículas, gracias a la protección que incorpora el cabezal de las válvulas. Su instalación es sencilla, aunque no exenta de un mantenimiento regular. En este sentido, el uso de válvulas de aireación, como alternativa a la ejecución de redes de ventilación primaria o secundaria, facilita en gran medida la labor de técnicos y arquitectos, evitando como se ha dicho, per forar forjados y cubiertas, realizar envolventes de obra para proteger al conducto de salida, reduciendo el riesgo de filtraciones, humedades y otros problemas derivados de las salidas de ventilación en redes de evacuación. Existen diferentes modelos adecuados para su conexión a bajantes en diámetros de 90 y 110 mm. y modelos adecuados para su instalación en la red interior, en diámetros de 32 y 40 mm. 34
Según la normativa UNE EN 12056-2:2000, sistema II (“Sistemas de desagüe por gravedad en el interior de edificios”), las redes de ventilación secundaria tradicionales (mediante tuberías) pueden ser sustituidas por válvulas de aireación, debiéndose calcular el caudal mínimo de aire de acuerdo a la siguiente fórmula: Qa = 2 x Qtot
Siendo Qa el caudal mínimo de aire en l/sg y Qtot el caudal total de aguas residuales en l/sg. Cuando se utilicen válvulas de aireación para la ventilación primaria en bajantes con red de ventilación secundaria (bien mediante tuberías o mediante válvulas), dichas válvulas deben ser calculadas de forma que Qa no sea inferior a 8 veces Qtot. BIBLIOGRAFÍA Manual Técnico Valsir Manual Técnico Edificación Adequa Uralita Información Técnica de Geberit Suministro, distribución y evacuación interior de agua sanitaria (SorianoPancorbo . Ed. Marcombo)
