Vistas Longitudinal da Vila Tipo IV

TEXTOS ABREVIADOS: (Ind. dos Shafts (Alturas do projeto) CN, Curva de Nível Original NO, Nível Original do Terreno NM, Nível do Mar PM, Ponto Médio PR, Ponto de Referêcia NP, Nível do Projeto NR, Nível Relativo ao pav.

Hgc, Altura Hma, Altura Hmp, Altura Hpe, Altura Npe, Nível Hba, Altura Hvi, Altura Hob, Altura Hmu, Altura Hgr, Altura Hco, Altura Hds, Diferença Hal, Altura

SH, Shaft Hidráulico SE, Shaft Elétrico SM, Shaft Mecânico SV, Shaft Vazio

PARA

MATERIAIS:

Forro Piso Parede

Utilizer Não utilziar Imprimir máxima. Não recomendável Não imprimir Imprimir Não imprimir papel" desenho.

T Rreo

Villa Tipo V

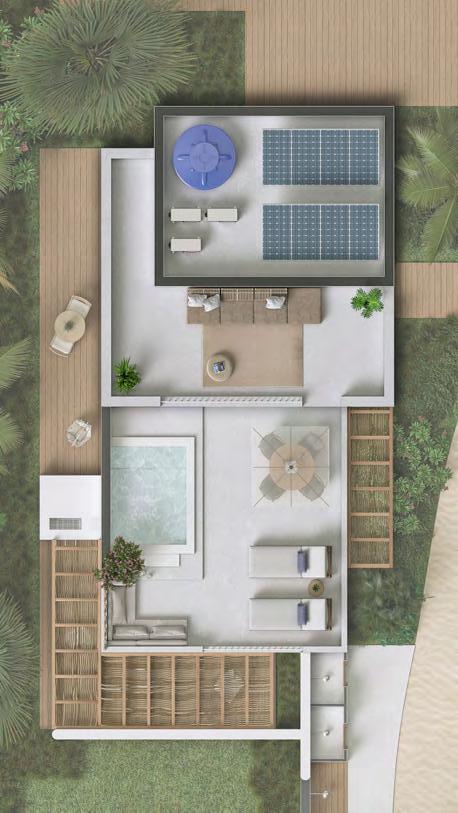

Planta Cobertura

Tabela De Reas

ÁREA TOTAL: 239m² (128,8m² privativos, 82,5m² área descoberta, 27,5m² de áreas comuns ao condominio)

Bloco “B11”: 2 suítes, 2 banheiros suítes, 1 terraço pergolado, 2 terraços descobertos, 1 terraço com banheira, 1 sala de estar/jantar cozinha, 1 lavabo, 1 escada de acesso a suíte 2, 1 escada de acesso ao terraço do 2º pavimento, 1 armário, 1 bancada, 1 laje impermeabilizada, jardins privativos e 1 vaga de garagem.

Área coberta Área descoberta

Suíte “A” 15,8m2 Deck “A” 24,9m2

Banheiro “A” 5,8m2 Deck “B” 33m2

Sala de Estar 40,4m2 Sundeck 12,9m2

Suíte “B” 31,9m2 Teto - Usina Solar 32,7m2

Banheiro “B” 7,8m2

Circulaçao&Escada 14,3m2

Lavabo 2,67m2

Todas as informações dos desenhos estão detalhadas no MEMORIAL DESCRITIVO (MDE) DE ARQUITETURA e nos QUANTITATIVOS DE MATERIAIS (QTO).

Qualquer dúvida de projeto deve ser tirada com o arquiteto e respectivos responsáveis. Qualquer alteração de projeto deve previamente aprovada pelo arquiteto e respectivos responsáveis.

Foi convencionado que as Fachadas Oeste, Norte, Leste e Sul são as fachadas "1", "2", "3" e "4", respectivamente.
