Pompa IDRO9 - ITA

IDROTECH

SINCE 1986

ITALIANO

Pompa IDRO9 per moduli misting

Idrobase Group Case History - 1995: Idrotech birth

IDROTECH

Nebulizza acqua sterilizzata

0 .

2 a r t x E

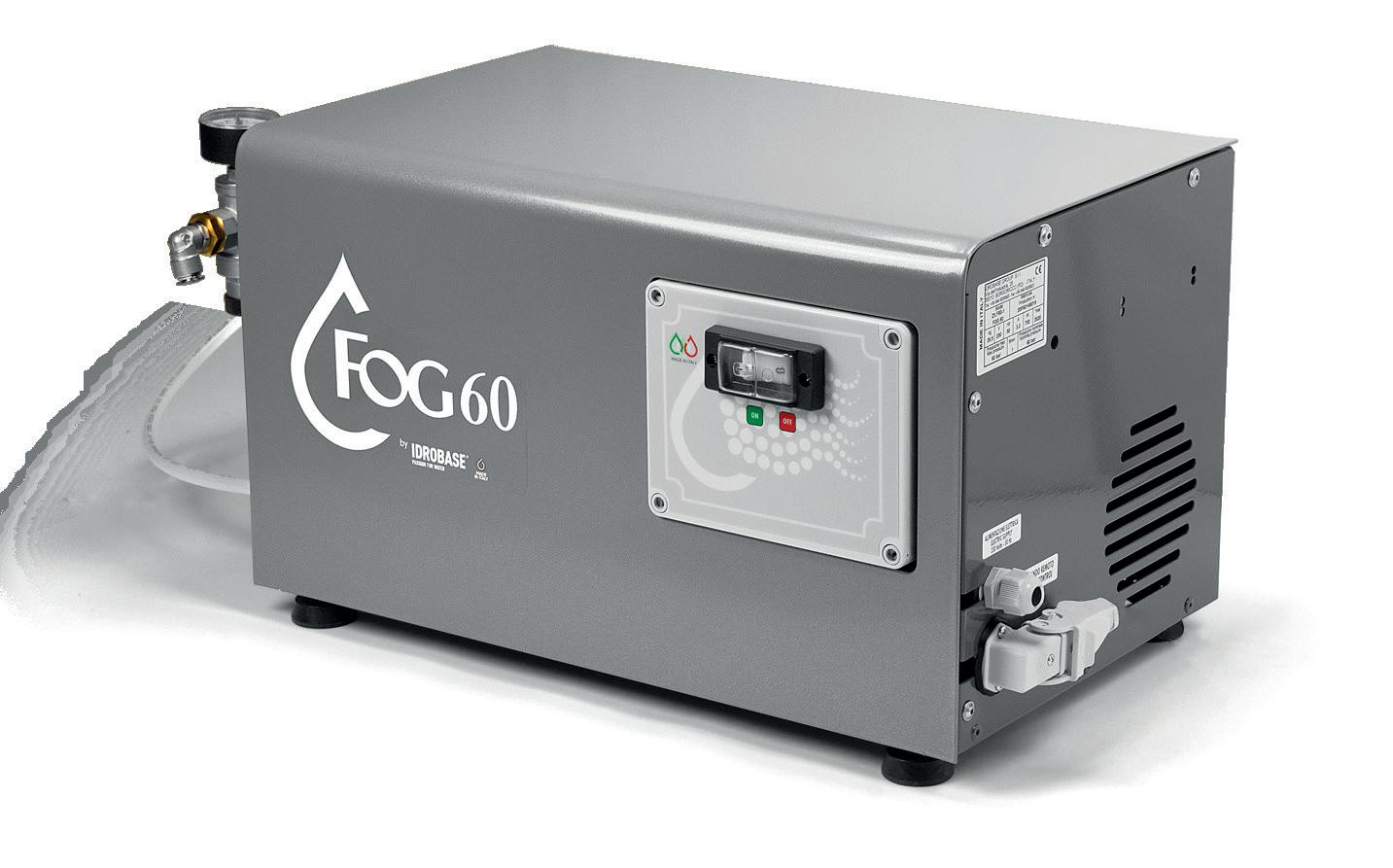

Modulo fog 60-70bar da 10 a 96 ugelli 230V-50Hz

Fog Extra 2.0 Technical focus

-50% g/min

Gestione tramite smartphone

Durata doppia della pompa

Rispetto al modello precedente

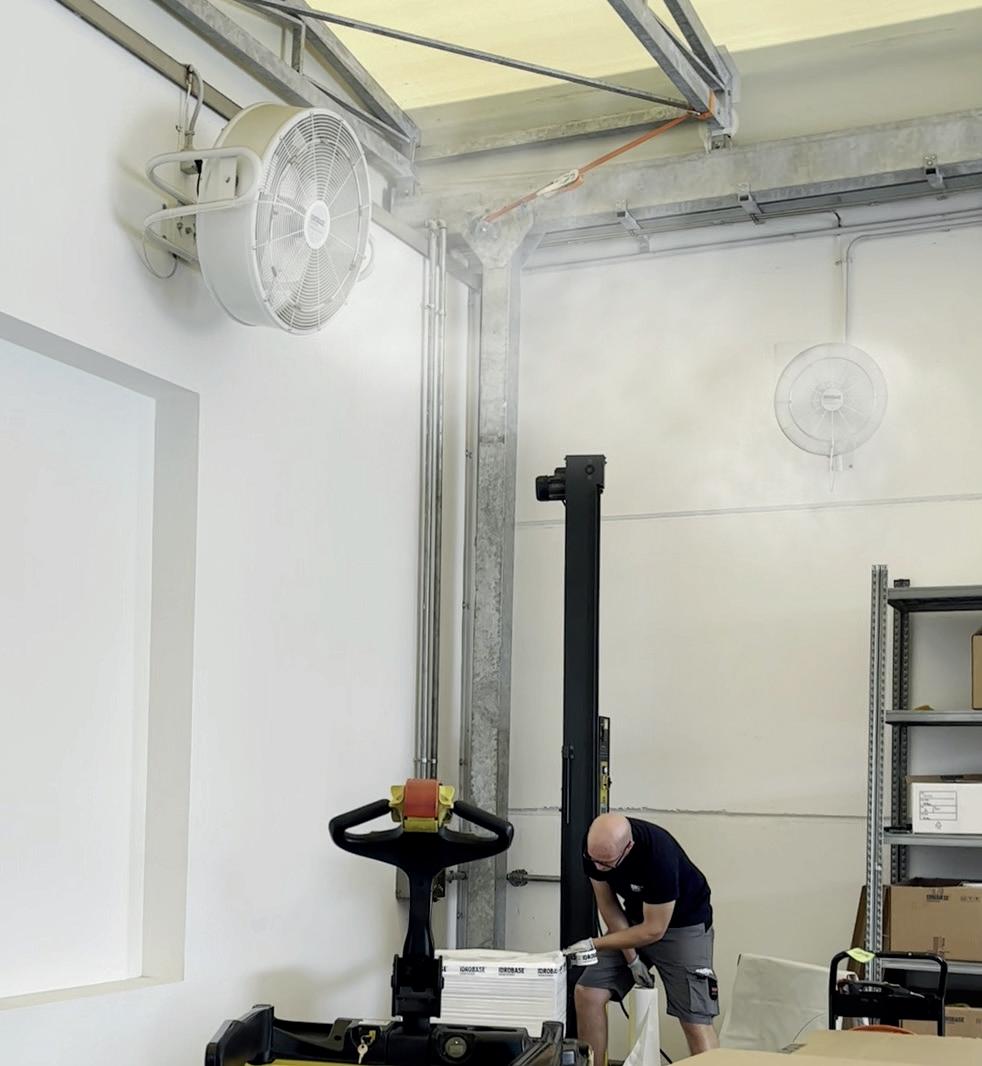

Fog Extra to cool, humidify, suppress dust and odours and many more

OPTIONAL ZX.1260-38

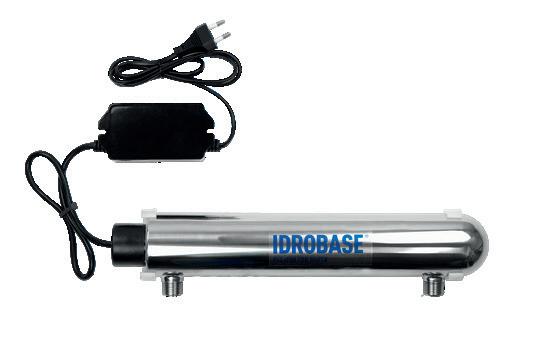

Lampada sterilizzatrice per acqua a raggi UV (inclusa)

Kit ingresso acqua completo di stabilizzatore di pressione (incluso)

• Semplice e compatto • Quadro comandi elettronico con termostato ed umidostato integrati • Predisposizione per sonde umidità e temperatura • Possibilità di attivazione sistema da remoto Pompa vecchia VS nuova pompa IDRO9 Pompa vecchia G/min

1450g/min 720W

Potenza

Pompa IDRO9

Pompa vecchia

Pompa assiale a tre pistoni in ceramica con testata in ottone nichelato e valvola by-pass integrata. (per versioni con portata di 2,2, 3,6 e 4,8 l/min) 2

950W

Pompa nuova

Delta

710g/min

-51%

950g/min -34% 370W

-49% -61%

1180W

745W

-37%

Rumorosità

85LwA

70LwA

-15%

Manutenzione

500h

750h

-30%

Prezzo

Stesso prezzo Copyright© Idrobase Group. All rights reserved.

Modulo pompante Pompa assiale a due pistoni Codice

Modello

Pressione

Portata

g/min

Numero Ugelli*

Potenza 230V-50Hz**

Peso

ZX.FX-05

FOG EXTRA 2.0-05

60bar

0,5l/min

1415

10

125W

15Kg

ZX.FX-1

FOG EXTRA 2.0-1

60bar

1l/min

1420

20

200W

15Kg

Motopompa assiale a due pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata * Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar ** Su richiesta disponibili versioni 230V/60Hz e 110V/60Hz

Pompa assiale a tre pistoni

Pompa IDRO9

Codice

Modello

Pressione

Portata

g/min

Numero Ugelli*

Potenza 230V-50Hz

Peso

ZX.FX-2.2

FOG EXTRA 2.0-2.2

70bar

2,2l/min

710

44

370W

36Kg

ZX.FX-3.6

FOG EXTRA 2.0-3.6

70bar

3,6l/min

710

72

370W

36Kg

ZX.FX-4.8

FOG EXTRA 2.0-4.8

70bar

4,8l/min

950

96

745W

60Kg

Motopompa assiale a tre pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata * Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 70bar

INCLUSO Set manutenzione pompa 750ore

Comandi Fog Extra 2.0

• Display grafico

• Check manutenzione

• 5 modalità di funzionamento

• Antenna Wi-Fi integrata

SELECT

• Impostazione temperatura

• Orologi con batteria

• Impostazione umidità • Temporizzazione On/Off

• Ingresso Aux

• Calendari Ora/ Settimanale

• Tempo scarico prog.

• Tempo mancanza acqua programmabile

• App phone QR Code • Impostazione 3° lingua

• Espansione possibile a ModBUS

+

Caratteristiche tecniche • Telaio in acciaio verniciato

• Pressostato a.p. per mancanza acqua e rottura tubo

• Valvola di by-pass integrata

• Dimensioni LxPxH: 600x300x300mm

• Elettrovalvola b.p. 230V-50Hz, ingresso acqua • Elettrovalvola a.p. 230V-50Hz, per depressurizzazione linea • Quadro elettrico completo di: interruttore termico ON/OFF, scheda elettronica per la gestione del sistema antigoccia e temporizzatore • Ingresso Slip-Lock ø9,6mm • Uscita Slip-Lock ø6,35mm (per versione 0,5, 1 e 2,2l/min), ø9,6mm (per versione 3,6 e 4,8l/min) Copyright© Idrobase Group. All rights reserved.

3

Nebulizza acqua sterilizzata

IDROTECH

Modulo fog 60-70bar da 10 a 96 ugelli 230V-50Hz

-50% g/min

Durata doppia della pompa

Lampada sterilizzatrice per acqua a raggi UV (inclusa)

Kit ingresso acqua completo di stabilizzatore di pressione (incluso)

• Semplice e compatto • Predisposizione collegamento comandi remoti • Elettrovalvola di scarico e pressostato mancanza acqua di serie

Pompa vecchia VS nuova pompa IDRO9 Pompa vecchia G/min

1450g/min 720W

Potenza

Pompa IDRO9

Pompa vecchia

Pompa assiale a tre pistoni in ceramica con testata in ottone nichelato e valvola by-pass integrata. (per versioni con portata di 2,2, 3,6 e 4,8 l/min) 4

950W

Pompa nuova

Delta

710g/min

-51%

950g/min -34% 370W

-49% -61%

1180W

745W

-37%

Rumorosità

85LwA

70LwA

-15%

Manutenzione

500h

750h

-30%

Prezzo

Stesso prezzo Copyright© Idrobase Group. All rights reserved.

Modulo pompante Pompa assiale a due pistoni Codice

Modello

Pressione

Portata

g/min

Numero Ugelli*

Potenza 230V-50Hz**

Peso

ZX.F60-05

FOG 60-05

60bar

0,5l/min

1415

10

125W

15Kg

ZX.F60-1

FOG 60-1

60bar

1l/min

1420

21

200W

15Kg

Motopompa assiale a due pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata * Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar ** Su richiesta disponibili versioni 230V/60Hz e 110V/60Hz

Pompa assiale a tre pistoni

Pompa IDRO9

Codice

Modello

Pressione

Portata

g/min

Numero Ugelli*

Potenza 230V-50Hz

Peso

ZX.F60-2.2

FOG 60-2.2

70bar

2,2l/min

710

44

370W

32Kg

ZX.F60-3.6

FOG 60-3.6

70bar

3,6l/min

710

72

370W

32Kg

ZX.F60-4.8

FOG 60-4.8

70bar

4,8l/min

950

96

745W

34Kg

Motopompa assiale a tre pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata * Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 70bar

INCLUSO Set manutenzione pompa 750ore

Caratteristiche tecniche • Telaio in acciaio verniciato

• Dimensioni LxPxH: 600x300x300mm

• Elettrovalvola b.p. 230V-50Hz, ingresso acqua • Elettrovalvola a.p. 230V-50Hz, per depressurizzazione linea (Si attiva solo in presenza di un comando remoto collegato) • Pressostato b.p. per mancanza acqua • Quadro elettrico completo di: interruttore termico ON/OFF, scheda elettronica per la gestione del sistema antigoccia • Ingresso Slip-Lock ø9,6mm • Uscita Slip-Lock ø6,35mm (per versioni 0,5, 1 e 2,2l/min) • Uscita Slip-Lock ø9,6mm (per versioni 3,6 e 4,8l/min) Copyright© Idrobase Group. All rights reserved.

5

Nebulizza acqua sterilizzata

IDROTECH

Modulo fog 60-70bar da 10 a 96 ugelli 230V-50Hz

-50% g/min

Durata doppia della pompa

Lampada sterilizzatrice per acqua a raggi UV (inclusa)

Kit ingresso acqua completo di stabilizzatore di pressione (incluso)

A

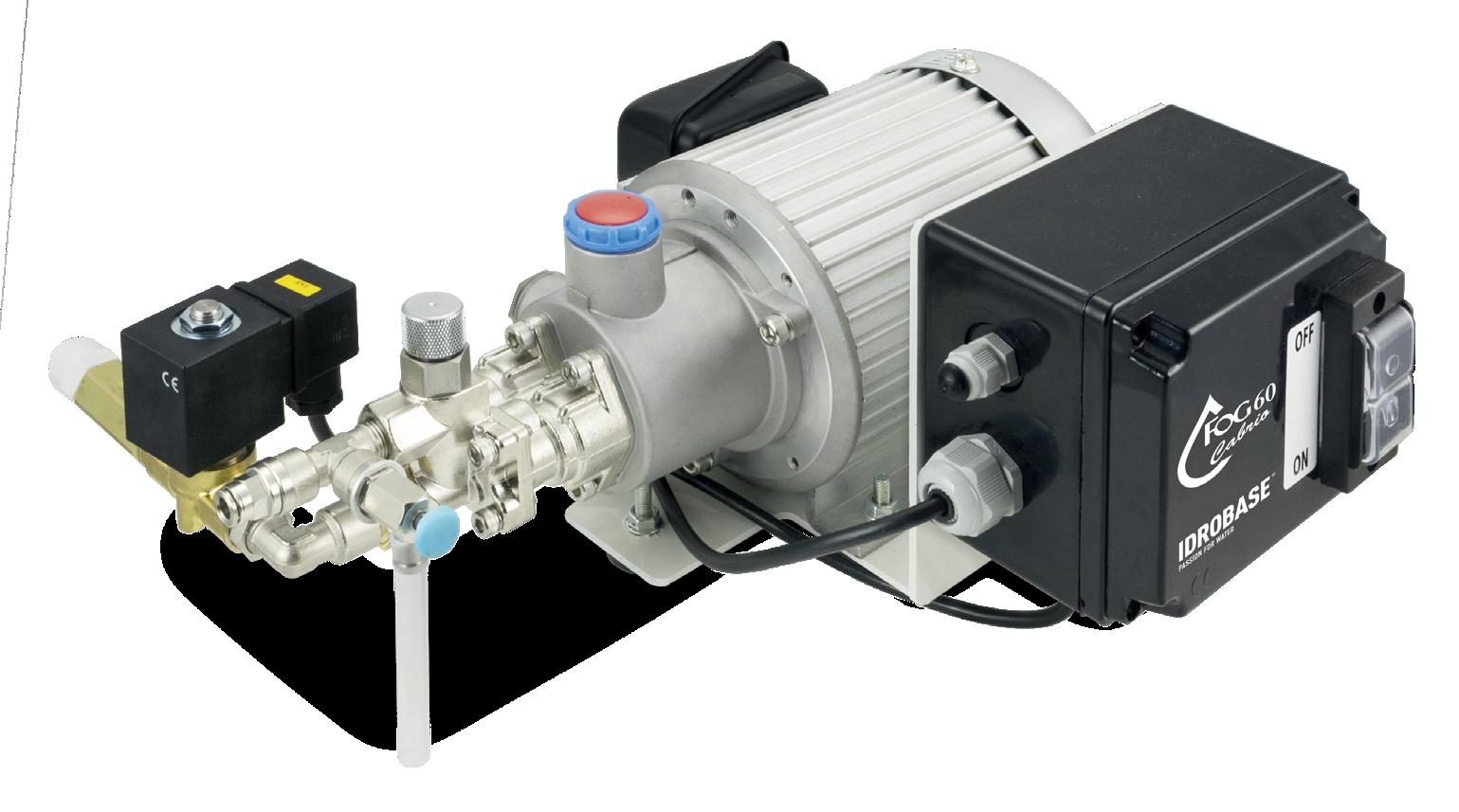

• Pompa a vista per facile manutenzione pompa • Predisposizione per scheda elettronica • Design essenziale

Pompa vecchia VS nuova pompa IDRO9 Pompa vecchia G/min

1450g/min 720W

Potenza

Pompa IDRO9

Pompa vecchia

Pompa assiale a tre pistoni in ceramica con testata in ottone nichelato e valvola by-pass integrata. (per versioni con portata di 2,2, 3,6 e 4,8 l/min) 6

950W

Pompa nuova

Delta

710g/min

-51%

950g/min -34% 370W

-49% -61%

1180W

745W

-37%

Rumorosità

85LwA

70LwA

-15%

Manutenzione

500h

750h

-30%

Prezzo

Stesso prezzo Copyright© Idrobase Group. All rights reserved.

Pompa assiale a due pistoni A

Codice

Modello

Pressione

Portata

g/min

Numero Ugelli*

Potenza 230V-50Hz**

Peso

ZX.F60C05

FOG 60 CABRIO-05

60bar

0,5l/min

1415

10

125W

8Kg

ZX.F60C1

FOG 60 CABRIO-1

60bar

1l/min

1420

21

200W

8Kg

Motopompa assiale a due pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata * Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar ** Su richiesta disponibili versioni 230V/60Hz e 110V/60Hz

Pompa assiale a tre pistoni B

Pompa IDRO9

Codice

Modello

Pressione

Portata

g/min

Numero Ugelli*

Potenza 230V-50Hz

Peso

ZX.F60C2.2

FOG 60 CABRIO-2.2

70bar

2,2l/min

710

44

370W

18Kg

ZX.F60C3.6

FOG 60 CABRIO-3.6

70bar

3,6l/min

710

72

370W

18Kg

ZX.F60C4.8

FOG 60 CABRIO-4.8

70bar

4,8l/min

950

96

745W

18Kg

Motopompa assiale a tre pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata * Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 70bar

INCLUSO Set manutenzione pompa 750ore

Caratteristiche tecniche • Base formata da 4 piedini di appoggio • Elettrovalvola b.p. 230V-50Hz, ingresso acqua • Scatola elettrica completa di interruttore termico ON/OFF luminoso e cavo elettrico di alimentazione da 3m con spina schuko, predisposta per alloggiamento scheda elettronica ZX.0576-60 (optional) • Ingresso Slip-Lock b.p. ø9,6mm • Uscita Slip-Lock ø6,35mm (per versioni 0,5, 1 e 2,2l/min) • Uscita Slip-Lock ø9,6mm (per versioni 3,6 e 4,8l/min) • Dimensioni LxPxH: 500x200x300mm Copyright© Idrobase Group. All rights reserved.

7

ITALIANO Copyright© del presente catalogo è di proprietà di IDROBASE GROUP® Srl. Sono consentite la lettura, la consultazione e la circolazione in formato cartaceo o elettronico per uso personale.

Non è consentito alcun uso a scopi commerciali, né alcun tipo di alterazione se non con il consenso scritto di IDROBASE GROUP® Srl. Il presente catalogo annulla e sostituisce il precedente.

Il presente catalogo fornisce informazioni generali sui prodotti offerti da IDROBASE GROUP® Srl. Esso è indirizzato a rivenditori, impiantisti, progettisti e comunque a tutti quanti abbiano già - dei detti prodotti, dei materiali con cui sono realizzati, delle loro caratteristiche, prestazioni e funzionamento - una adeguata conoscenza; non è perciò diretto ai consumatori i quali, per maneggiare, installare o compiere qualsivoglia operazione con i beni qui descritti devono obbligatoriamente rivolgersi a personale qualificato e capace.

Anche nei riguardi del personale specializzato, poi, il presente catalogo va considerato quale mera presentazione commerciale, priva delle specifiche tecniche necessarie - che potranno essere liberamente richieste a Idrobase -, e dunque non adatta ad essere presa, essa sola, quale riferimento per la progettazione, la realizzazione o l’installazione di qualsivoglia impianto di qualsivoglia tipo.

Le illustrazioni, le caratteristiche tecniche, le funzioni ed altre informazioni qui riportate su singoli prodotti, sistemi, impianti e altro si basano sullo stato attuale della tecnica: tuttavia, qui possono essere riprodotte solo le informazioni più immediate, senza alcuna considerazione del complesso di dati necessari per progettare, realizzare ed installare un qualsivoglia impianto, che dovranno dunque essere di volta in volta attentamente valutati da progettisti, impiantisti ed installatori.

Pertanto per indicazioni specifiche su tutti prodotti presenti nel catalogo è necessario rivolgersi alla nostra Sede, dove personale competente è sempre a disposizione per rispondere ad ulteriori domande.

Tutte le illustrazioni qui riprodotte possono essere leggermente diverse nella realtà e perciò sono da considerare come semplici rappresentazioni simili al vero.

Per tutti i prodotti ci riserviamo il diritto di apportare modifiche.

Anche per tale motivo è necessario un confronto diretto con la nostra Sede.

In caso di dubbi interpretativi vale il testo originale in lingua italiana.

Alla pubblicazione di una ristampa la presente edizione perde di validità.

A day in Idrobase Group

Idrobase Group Srl Via dell’Industria, N. 25 35010 Borgoricco (PD) Italia T: +39 049 9335903 r.a.

Riconoscimento di massima affidabilità commerciale

Rev.01_2026-08

www.idrobasegroup.com info@idrobasegroup.com
