Fog App: how to use the fog module with your smartphone
Fog App: what does this fog module do?
Soluciones de refrigeración personalizadas
Todos los sistemas Kit
Vento y Kit Linea atomizan agua esterilizada, es decir, libre de virus y bacterias.
Kit Linea Kit Vento
Solución ideal para: Solución ideal para:
• pérgola exterior
• porches
• senderos exteriores
• refrigeración en sombrillas para exteriores
• campos de vóley-playa, fútbol 5 y tenis

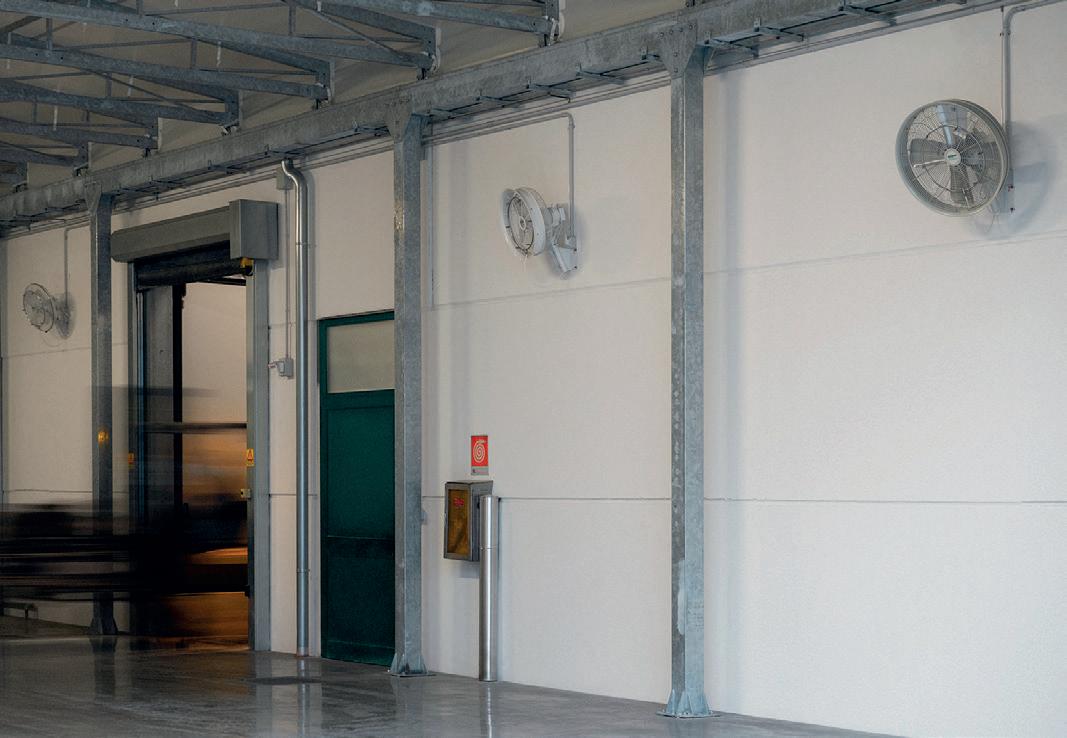

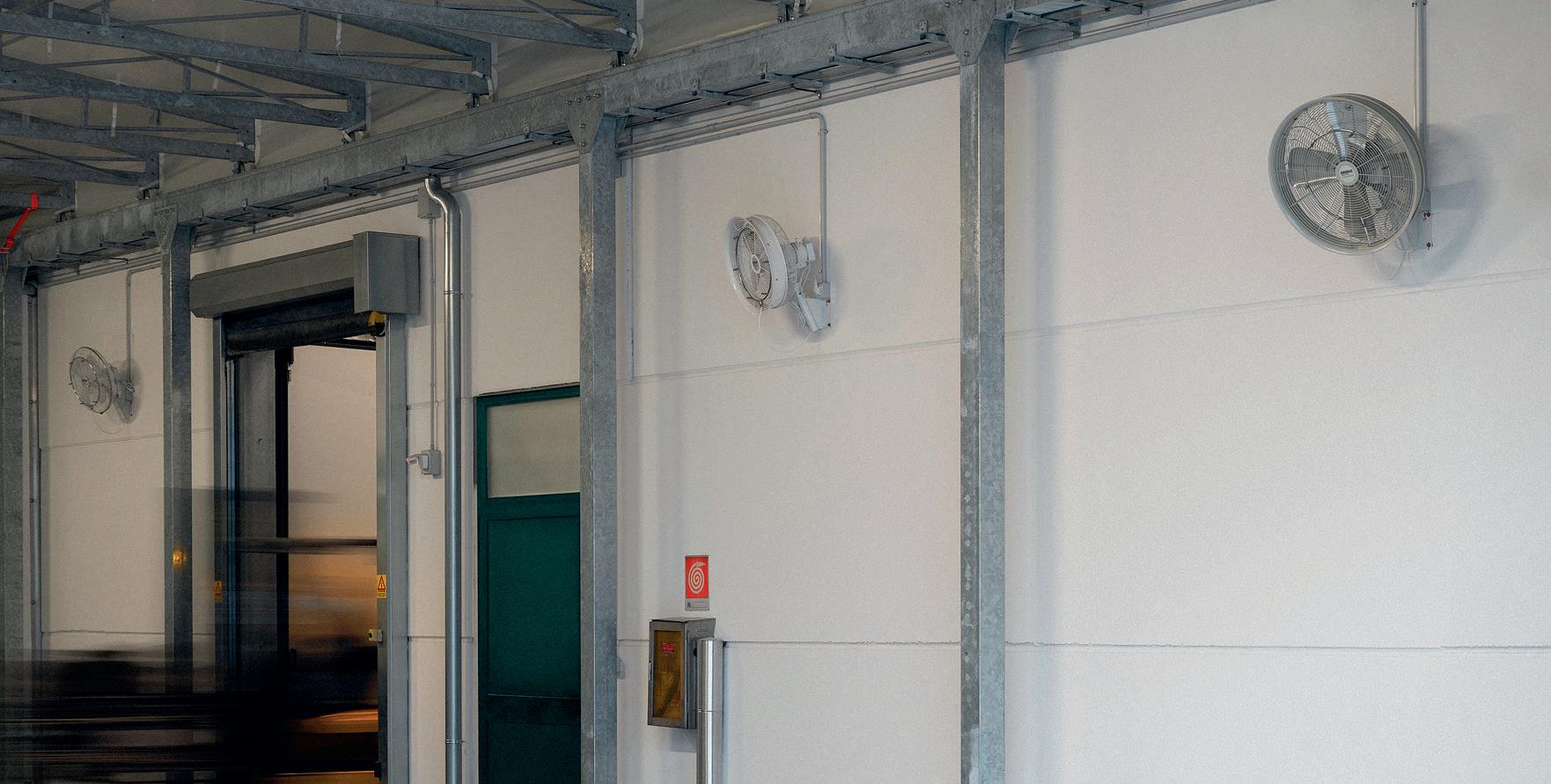

• naves industriales
• espacios exteriores cubiertos de restaurantes, cafeterías y bares
• parques y jardines
• gimnasios
• pescaderías y verdulerías

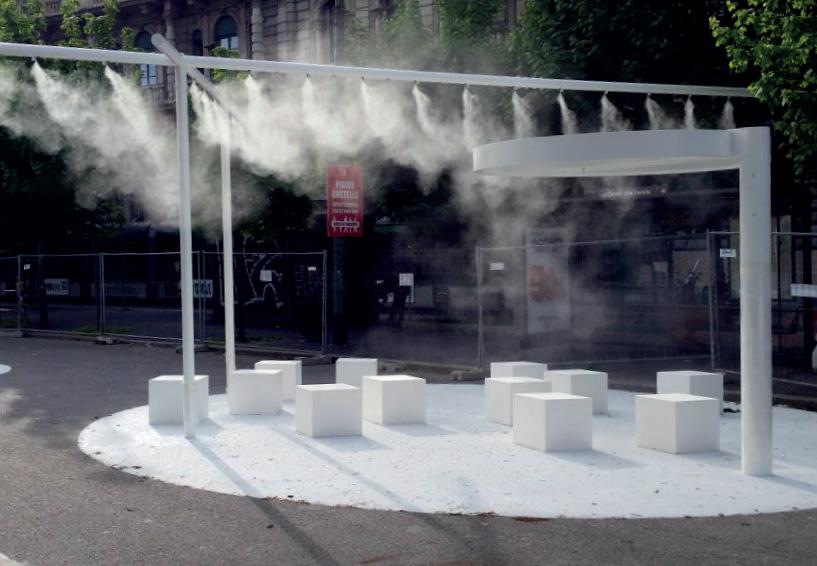

Kit Linea
Kit Vento
Elija su kit linea
En comparación con el precio de lista de todas las partes
bombeo
Módulos de
Código Descripción
ZX.KL10
ZX.KL20
ZX.KL30
ZX.KL40
Completo con kit entrada agua
Utilice doméstico
Cobertura en metros
Kit Linea 10 boquillas 6,75m
Kit Linea 20 boquillas 14,25m
Kit Linea 30 boquillas 21,75m •
Kit Linea 40 boquillas 29,25m

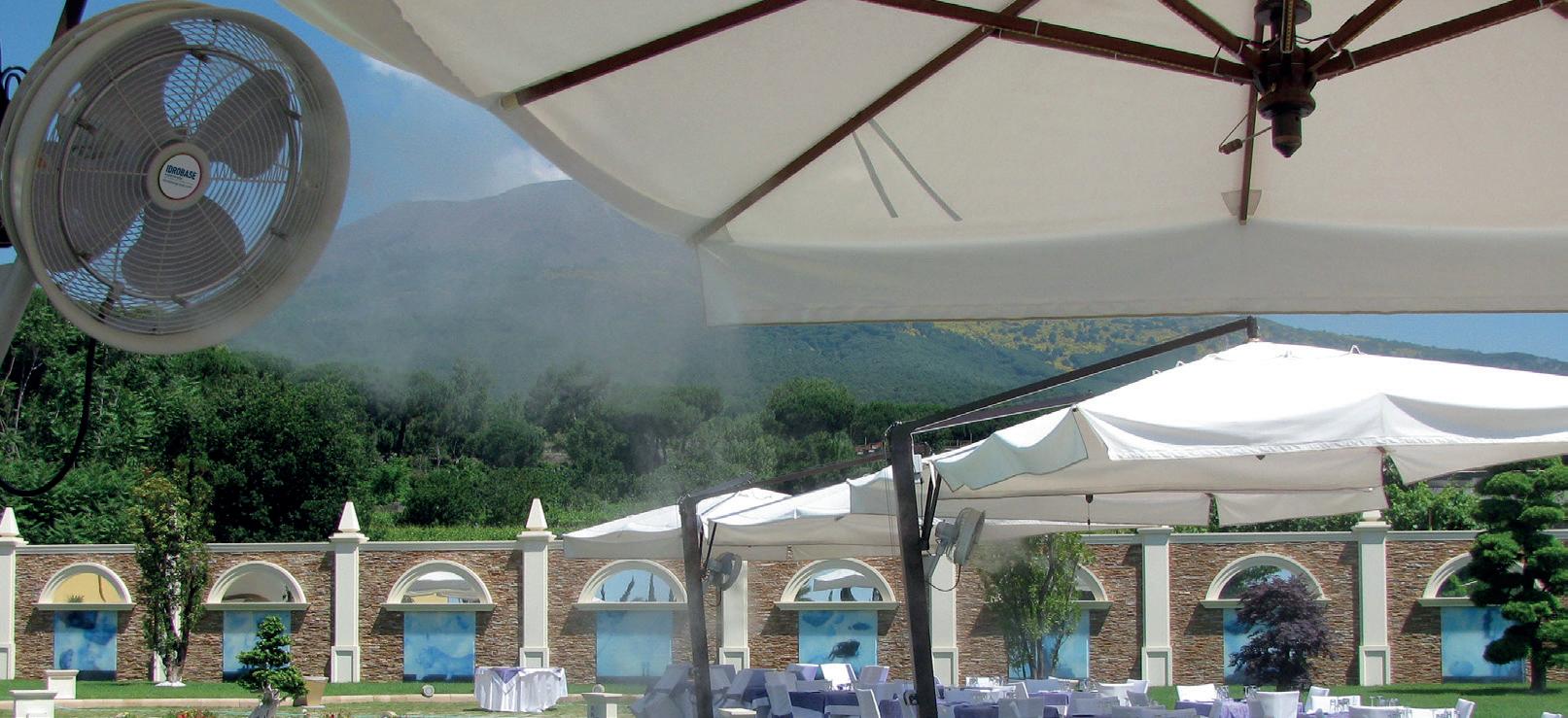

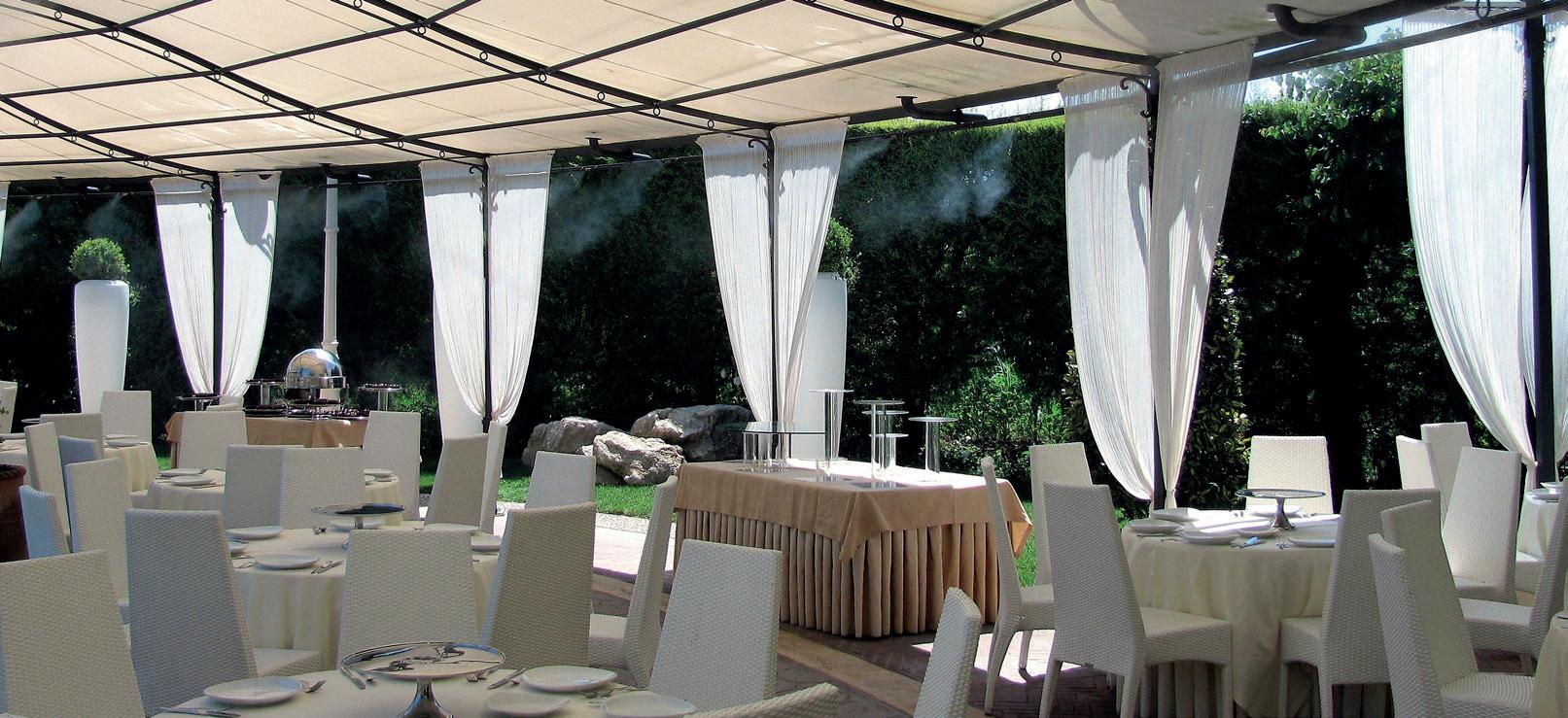

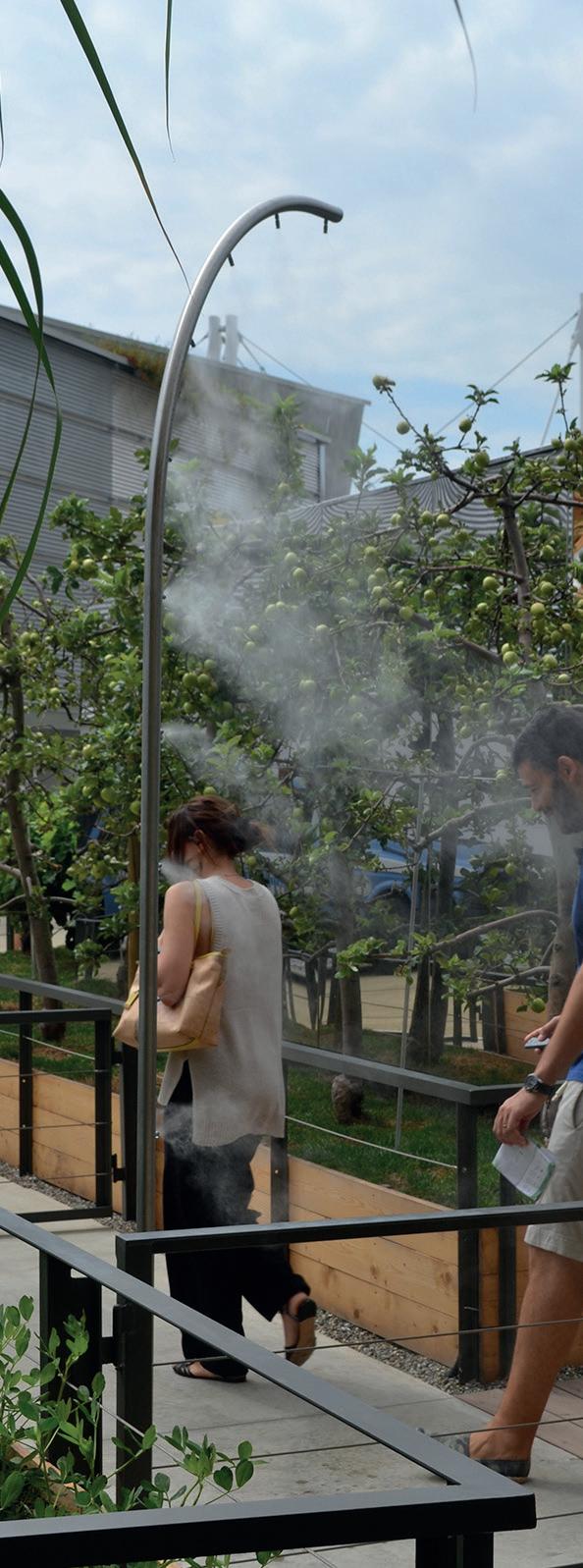

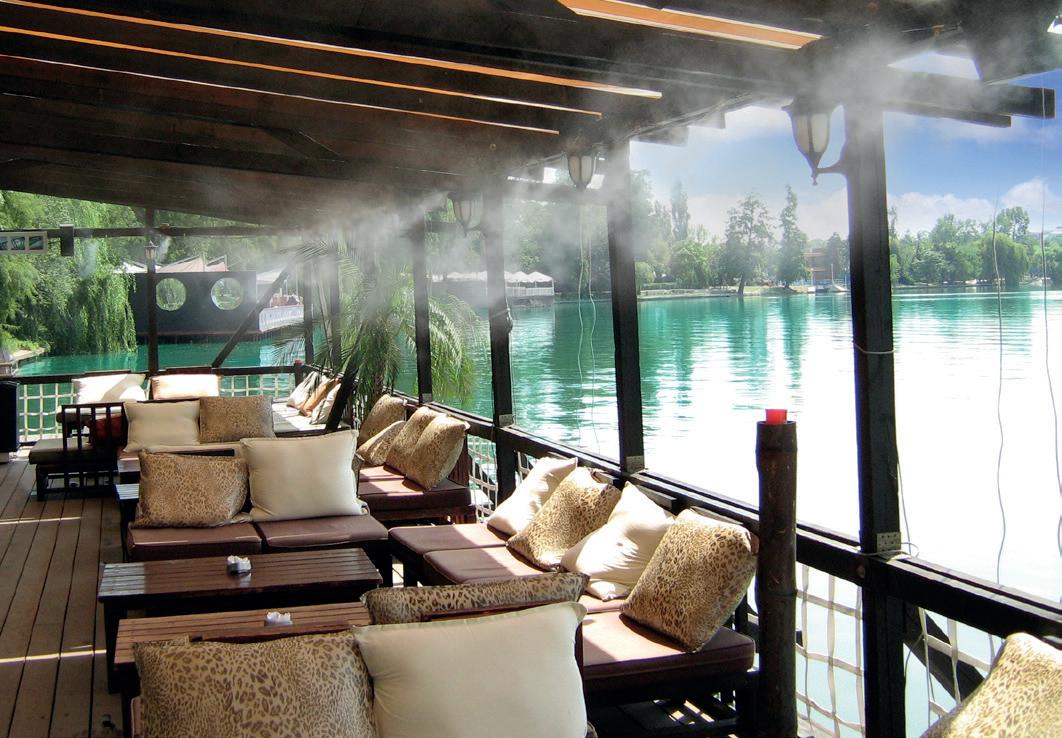

Cooling systemRepelling mosquitoes, Tenuta Primero Resort

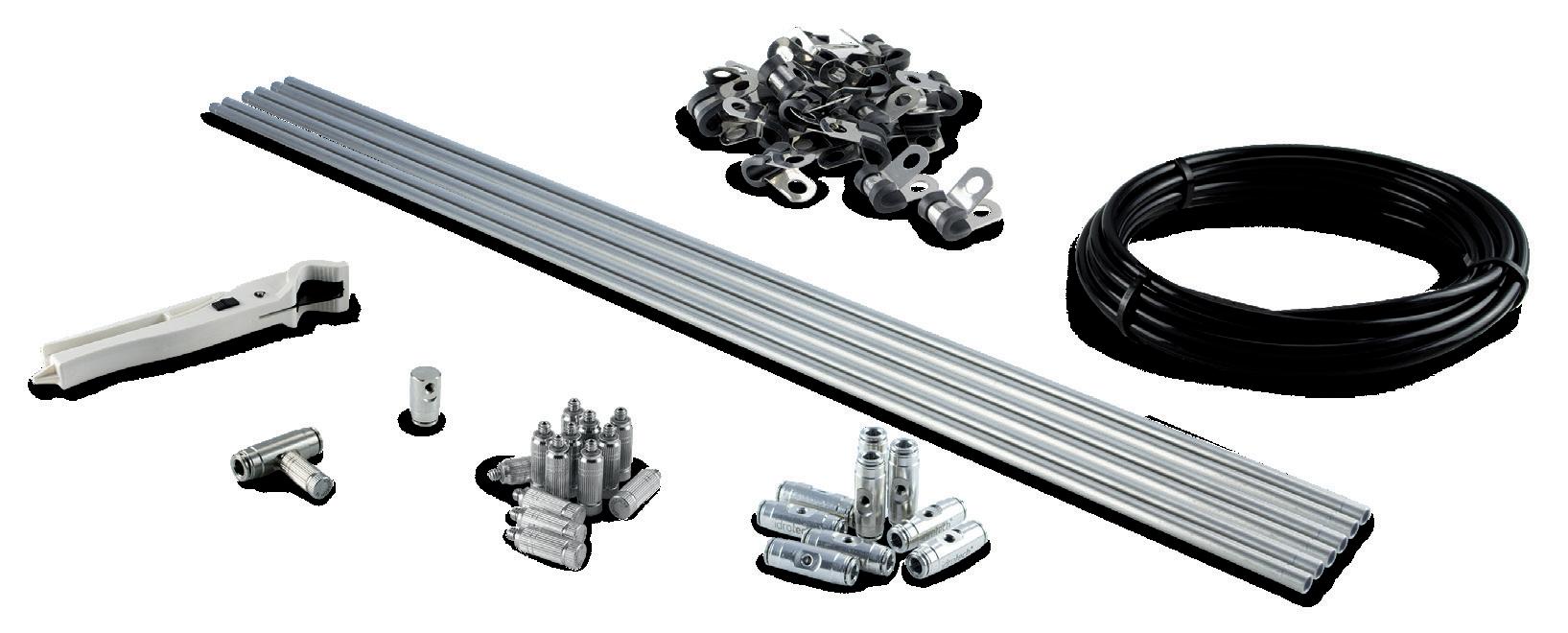

Ejemplo de composición de Kit Linea
Kit Linea Descripción
Tubo a.p. de poliamida ø6,35mm, negro, rollo de 5m
Tubo de acero inoxidable AISI 304 ø6,35mm - 750mm
Códigos Kit Linea
Racor rápido Slip-Lock portaboquilla, recto, de latón niquelado, ø6,35mm
Racor rápido Slip-Lock portaboquilla, fin de línea, de latón niquelado, ø6,35mm
Boquilla nebulizante limpiable de acero inox. AISI 303, completo de válvola anti-gota, rosca 10/24UNC/24, caudal 015
Grapa fijación tubos inox. con goma, para fijación de tubo de poliamida y tubo inox. AISI 304 ø6,35mm
Pinza cortadora tubos para tubo poliamida ø2-12mm
Accesorio recomendado
ZX.KPI
ZX.0519
Kit acción rápida: 2 boquillas nebulizadoras limpiables de latón niquelado, 1 racor rápido Slip-Lock de unión de tubos de "T", 1 racor final ciego Slip-Lock, 2 grapas fijación tubos inox. con goma, 1 tapón con rosca 10/24UNC/2A
Kit Fin Linea: ap+autom.desc. 10/24UNC/2A
Elija su tipo de ventilador
Código
ZX.KV2-24
ZX.KV4-24
ZX.KV2-20
ZX.KV4-20
ZX.KV6-20
ZX.KV8-20
ZX.KV2-18
ZX.KV4-18
ZX.KV6-18
ZX.KV8-18
Módulos de bombeo
Utilice doméstico
Compatibilidad Kit Vento
KIT MIST FAN 24"
Para áreas cubiertas

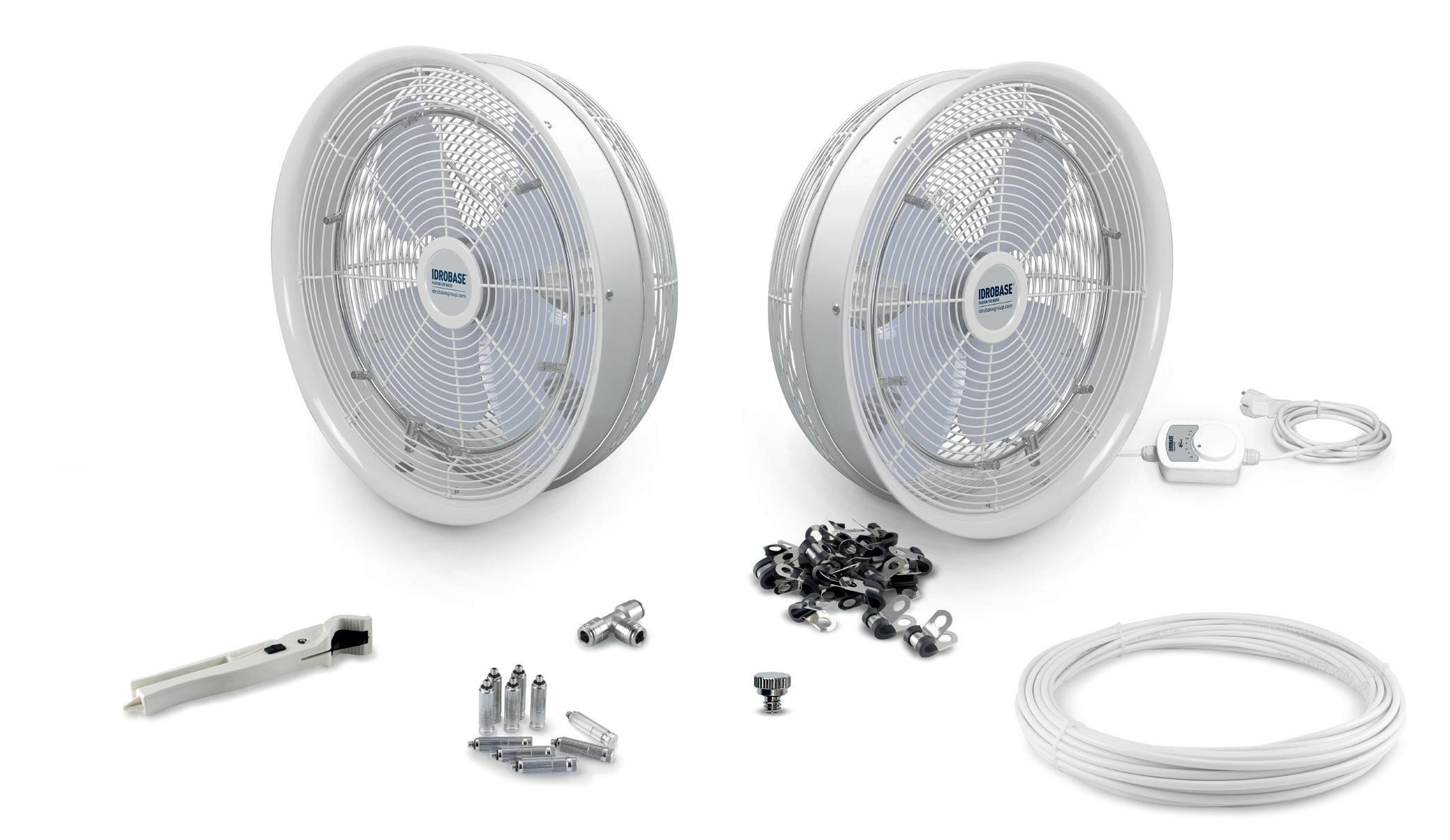

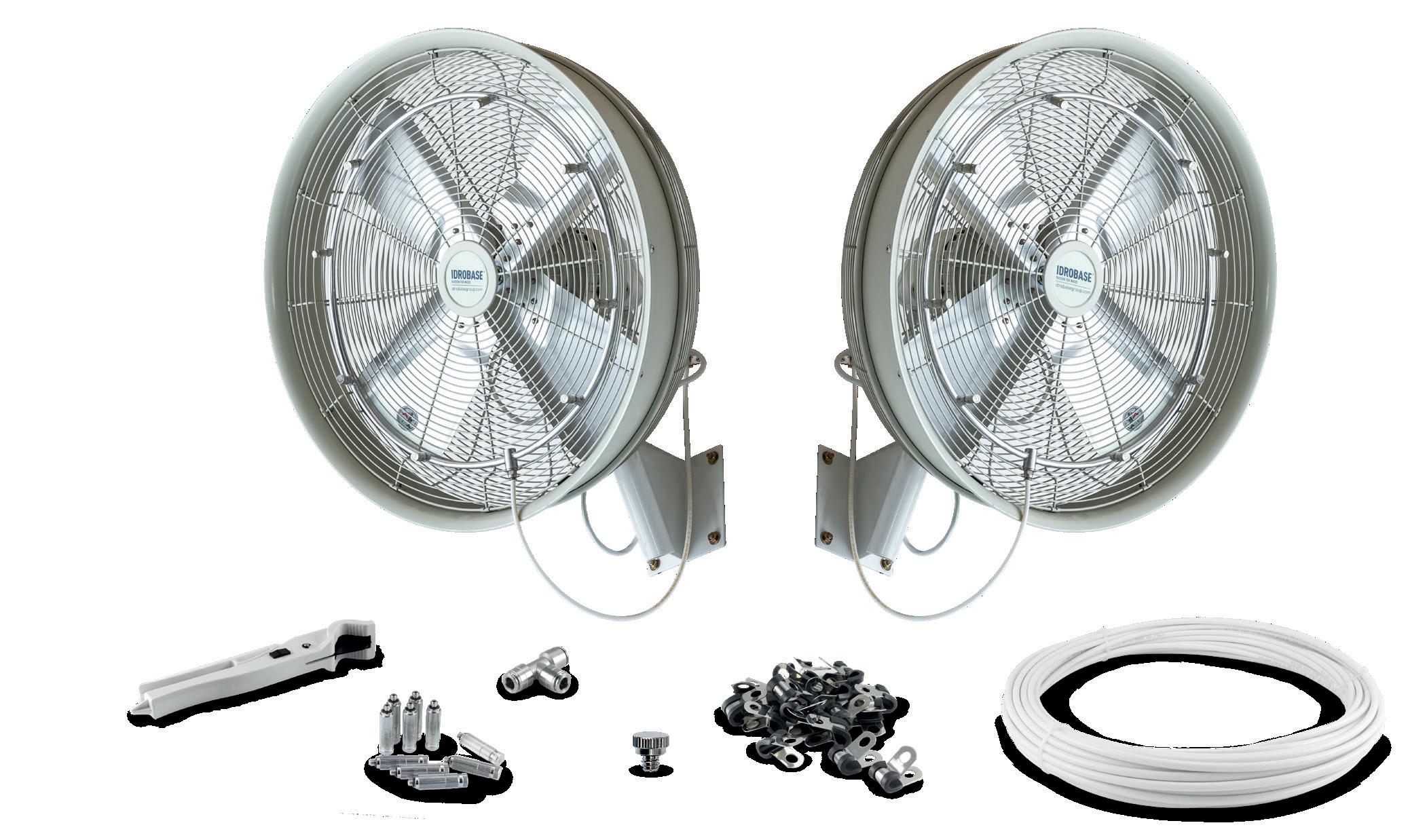

Ejemplo de composición de Kit Vento
Vento Kit Descripción
Ventilador Mist Fan 24"- 58cm de 3 velocidades, oscilación de 90°, completo con soporte de montaje, corona de acero Inox. AISI 304 con 6 orificios para instalación a la pared, color blanco, longitud cable alimentación 2,2m. Caudal de aire 10.280m3/h, 142W, 230V-50Hz. Cobertura 60m2
Boquilla nebulizante limpiable de acero inox. AISI 303, completo de válvola anti-gota, rosca 10/24UNC/24, caudal 015
Racor ciego de latón niquelado rosca 10/24UNC/2A
Racor rápido Slip-Lock unión de tubos, “T”, de latón niquelado, ø6,35mm
Tubo a.p. de poliamida ø6,35mm, rollo de 25m blanco
Pinza cortadora tubos para tubo poliamida ø2-12mm
Grapa fijación tubos inox. con goma, para fijación tubo poliamida ø6,35mm
Accesorio recomendado
Kit acción rápida: 2 boquillas nebulizadoras limpiables de acero Inox. AISI 303, 1 racor rápido Slip-Lock de unión de tubos de “T”, 1 racor final ciego Slip-Lock, 2 grapas fijación tubos inox. con goma, 1 tapón con rosca 10/24UNC/2A
Compatibilidad Kit Vento
KIT MIST FAN 20"
Para áreas cubiertas
Ejemplo de composición de Kit Vento
Kit Vento Descripción
Ventilador Mist Fan 20"- 51,5cm de 3 velocidades, oscilación de 90°, completo con soporte de montaje, corona de acero Inox. AISI 304 con 6 orificios para instalación a la pared, color blanco, longitud cable alimentación 2,2m. Caudal de aire 2940m3/h, 74W, 230V-50Hz. Cobertura 40m2
Boquilla nebulizante limpiable de acero inox. AISI 303, completo de válvola anti-gota, rosca 10/24UNC/24, caudal 015
Racor ciego de latón niquelado rosca 10/24UNC/2A
Racor rápido Slip-Lock unión de tubos, “T”, de latón niquelado, ø6,35mm
Tubo a.p. de poliamida ø6,35mm, rollo de 25m blanco
Pinza cortadora tubos para tubo poliamida ø2-12mm
Grapa fijación tubos inox. con goma, para fijación tubo poliamida ø6,35mm
Accesorio recomendado
Kit acción rápida: 2 boquillas nebulizadoras limpiables de acero Inox. AISI 303, 1 racor rápido Slip-Lock de unión de tubos de "T", 1 racor final ciego Slip-Lock, 2 grapas fijación tubos inox. con goma, 1 tapón con rosca 10/24UNC/2A

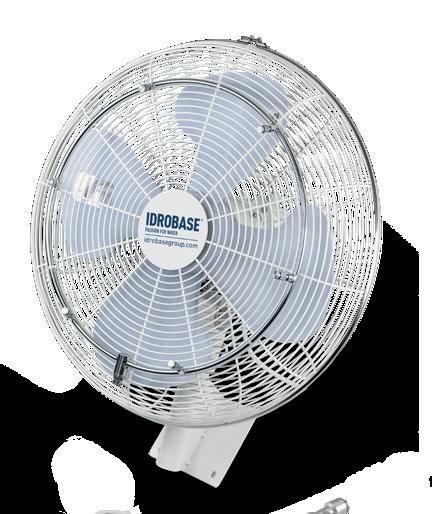

KIT MIST FAN 18"
Ejemplo de composición de Kit Vento
Kit Vento Descripción
Para áreas cubiertas
Ventilador Mist Fan 18"- 46cm de 3 velocidades, completo con soporte de montaje, corona de acero Inox. AISI 304 con 6 orificios, preparado para instalación a la pared, oscilación 90°, color blanco, longitud cable alimentación 2,2m.
Caudal de aire 9000m3/h, 125W, 230V-50Hz. Cobertura 50m2
Boquilla nebulizante limpiable de acero inox. AISI 303, completo de válvola anti-gota, rosca 10/24UNC/24, caudal 015
Racor ciego de latón niquelado rosca 10/24UNC/2A
Racor rápido Slip-Lock unión de tubos, “T”, de latón niquelado, ø6,35mm
Tubo a.p. de poliamida ø6,35mm, rollo de 25m blanco
Pinza cortadora tubos para tubo poliamida ø2-12mm
Grapa fijación tubos inox. con goma, para fijación tubo poliamida ø6,35mm
Accesorio recomendado
Kit acción rápida: 2 boquillas nebulizadoras limpiables de acero Inox. AISI 303, 1 racor rápido Slip-Lock de unión de tubos de "T", 1 racor final ciego Slip-Lock, 2 grapas fijación tubos inox. con goma, 1 tapón con rosca 10/24UNC/2A
Compatibilidad Kit Vento

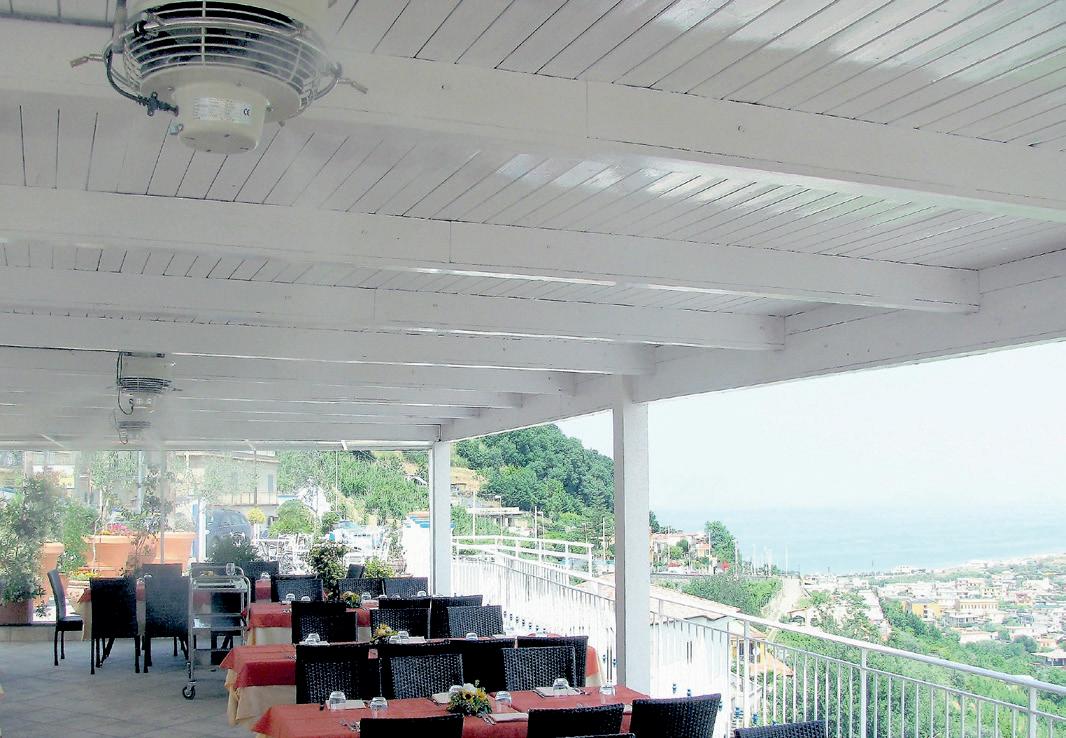

KIT FAN 360° PANORAMA LED
Para áreas cubiertas
Panorama LED 360Cooling
Ejemplo de composición de Kit Vento
Kit Vento Descripción
Fan 360° Panorama Led. Monovelocidad, predispuesto para fijación al techo, con corona para 8 boquillas, colores blanco, caudal de aire 600m3/h, 100W, 230V-50Hz. Cobertura 95m2
Boquilla nebulizante limpiable de acero inox. AISI 303, completo de válvola anti-gota, rosca 10/24UNC/24, caudal 015
Racor rápido Slip-Lock unión de tubos, “T”, de latón niquelado, ø6,35mm
Tubo a.p. de poliamida ø6,35mm, rollo de 25m blanco
Pinza cortadora tubos para tubo poliamida ø2-12mm
Grapa fijación tubos inox. con goma, para fijación tubo poliamida ø6,35mm
Accesorio recomendado
Kit acción rápida: 2 boquillas nebulizadoras limpiables de acero Inox. AISI 303, 1 racor rápido Slip-Lock de unión de tubos de "T", 1 racor final ciego Slip-Lock, 2 grapas fijación tubos inox. con goma, 1 tapón con rosca 10/24UNC/2A
Silencioso

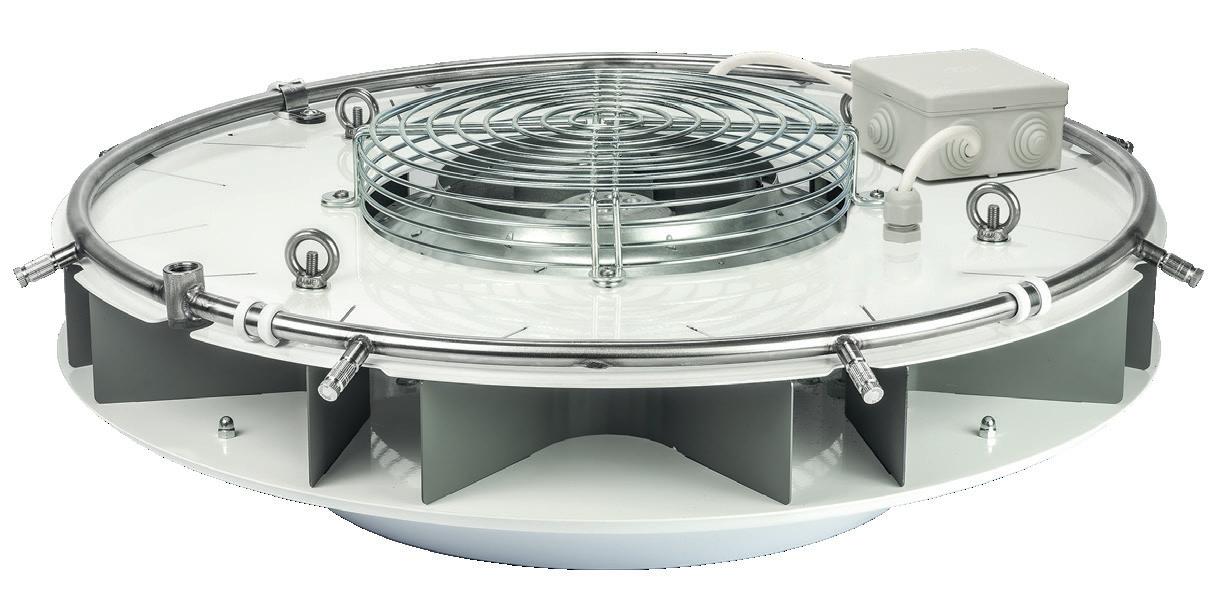

FAN 360° PANORAMA LED
4 estaciones
Ideal para uso continuo

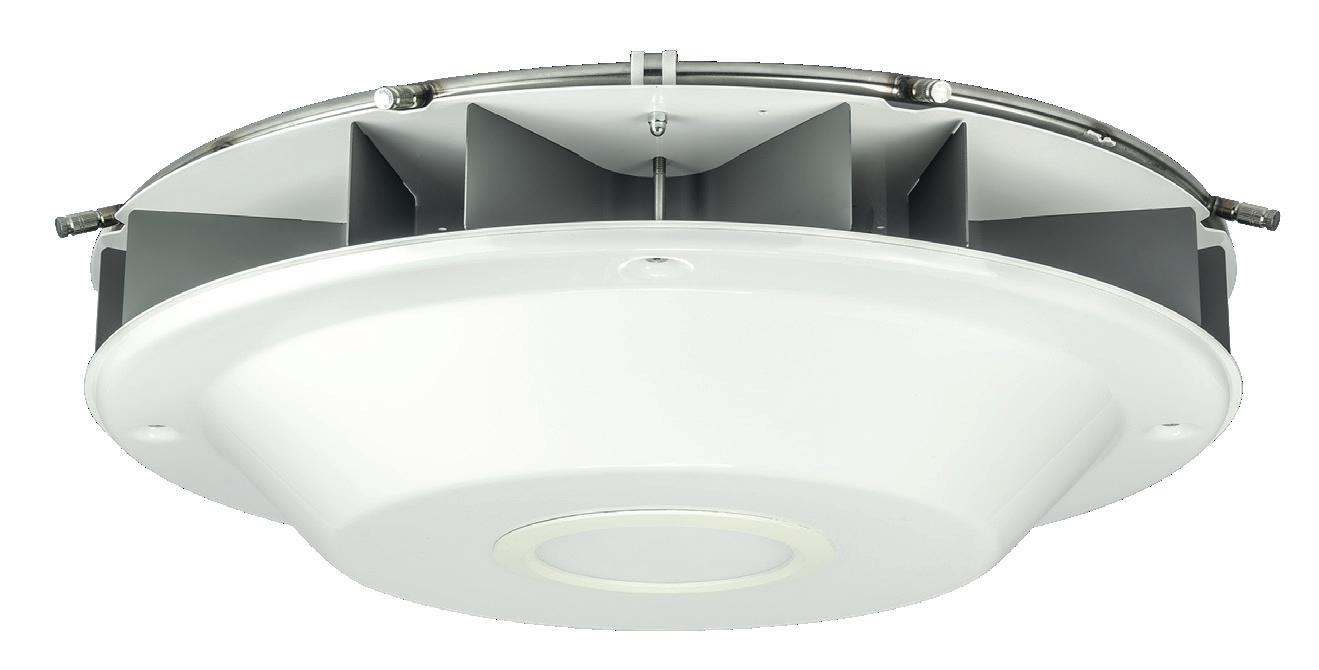

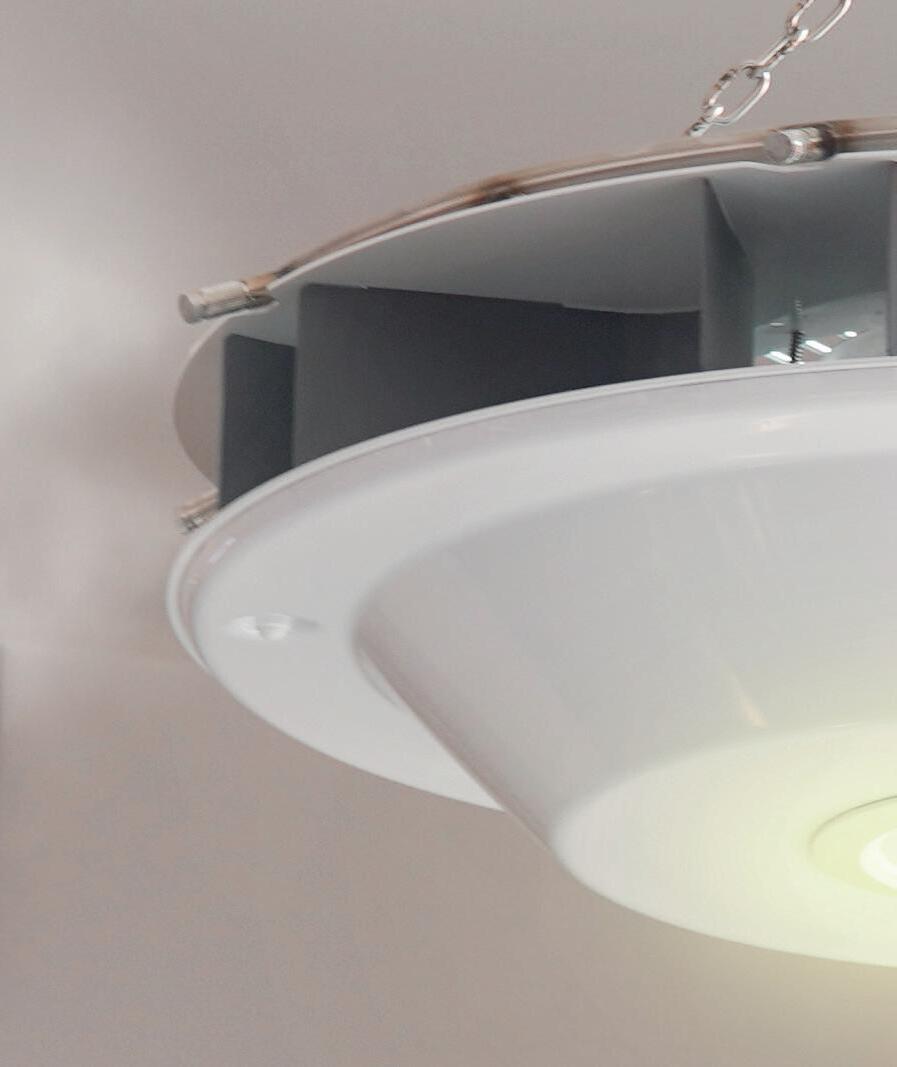

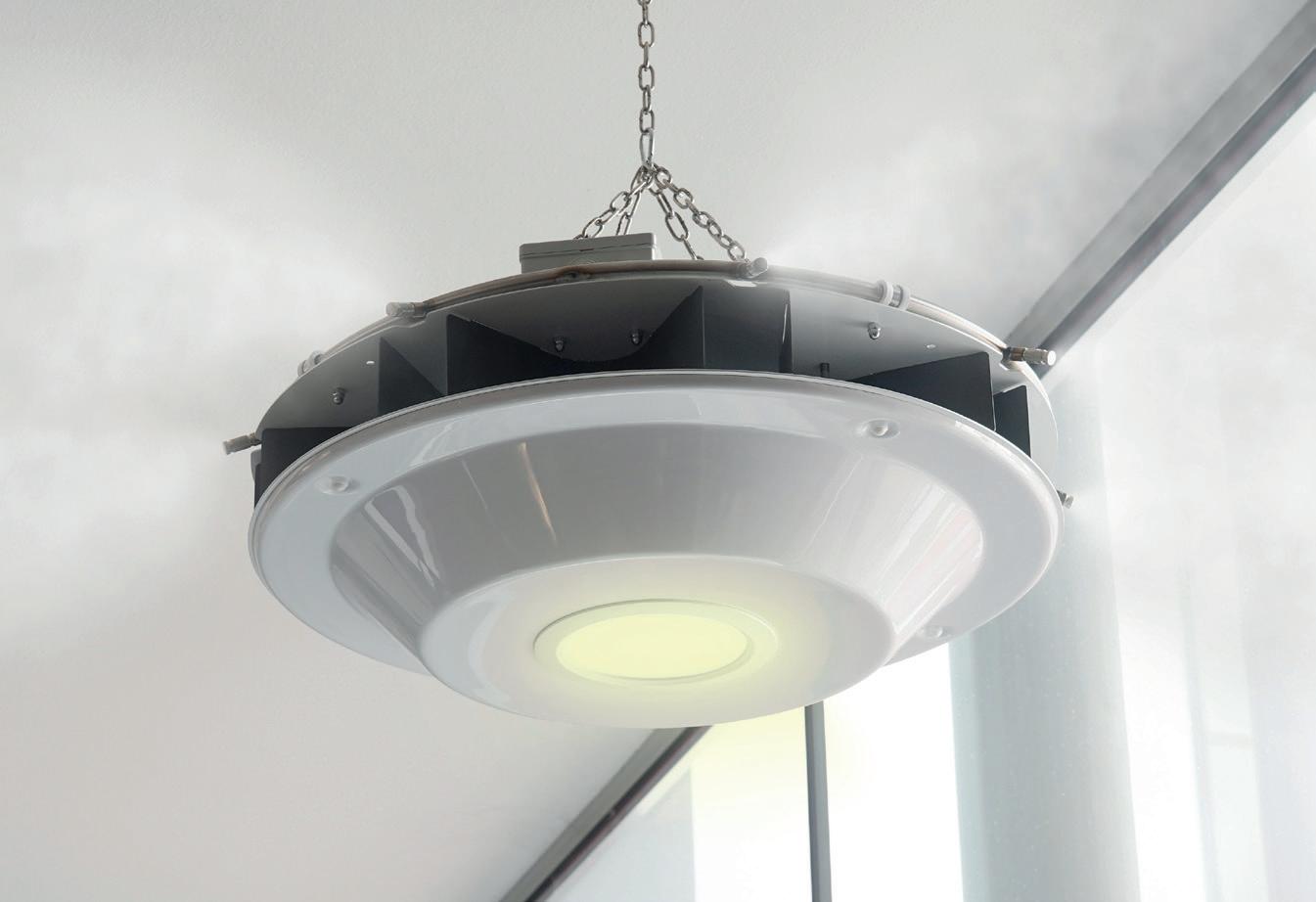

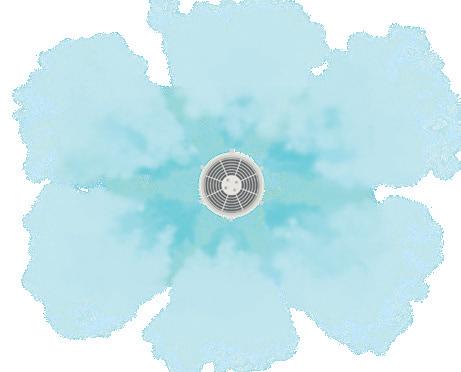

Fan 360° Panorama Led
Fan Panorama Led ha sido diseñado como una herramienta ideal para la nebulización de agua a alta presión combinada con una ventilación de efecto radial de 360°. Equipado con LED para la iluminación
Ideal para refrigeración, humidificación y supresión de polvo.
• Ilumina
• Nebuliza
• Cambia el aire
• El más silencioso del mercado
• Ideal para uso continuo
Características técnicas
Silencioso
Características técnicas
Código
Ideal para:
Enfriamento
Patios, gazebos, bares/restaurantes
Regula la humedad
Papeleras, impresoras, industrias textiles
Supresión de polvo
Fábricas de cemento, zonas en construcción
Características técnicas
• Acero pintado de polvo epoxi
• Grado de protección: IP54
• Anillo de presión máxima de funcionamiento: 70bar
• Temperatura de activación: 5-40°C
• Anillo de nebulización: Corona de acero inoxidable AISI 304
• Disposición de las boquillas: 8x10/24 UNDC
• Boquillas: 8x2 - 0,5 l/min
• Diámetro ventilador: 580 mm
• Caudal de aire: 600m3/h
• Área máxima cobertura: 95 m2
• Cobertura: 5,5 m
Iluminación
• Tipo: Led
• Potencia: 12W
• Luminosidad: 1020lm
• Alimentación: 220V
• Ángulo de iluminación: 120°
ZX.5007-L
Boquillas
Velocidad Gittata Cobertura Caudal de aire

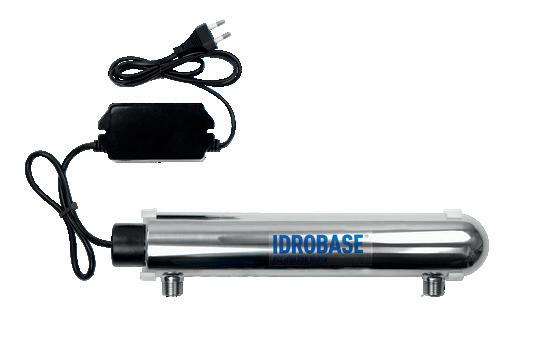

Lámpara esterilizadora de agua UV (incluido)
Kit alimentación hídrica
doméstico
Accionado desde smartphone

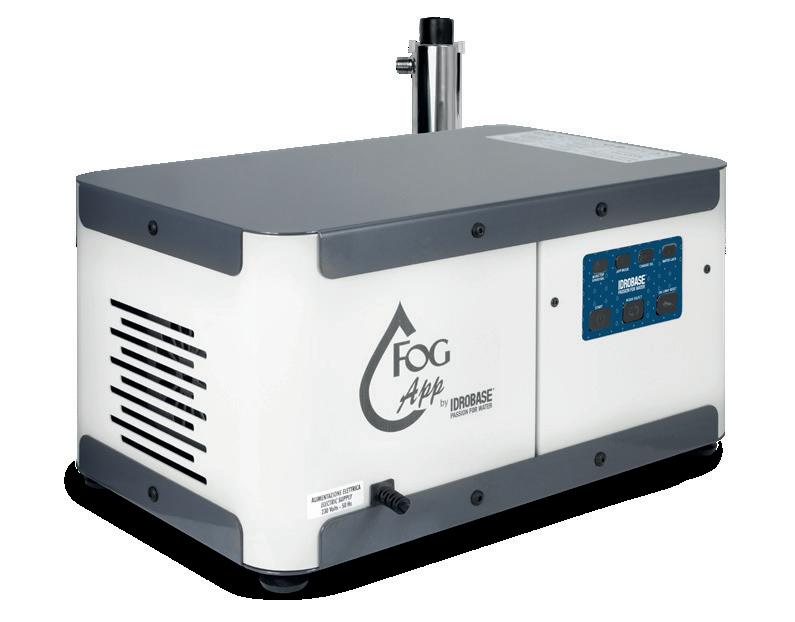

Módulo fog 60bar 230V-50/60Hz

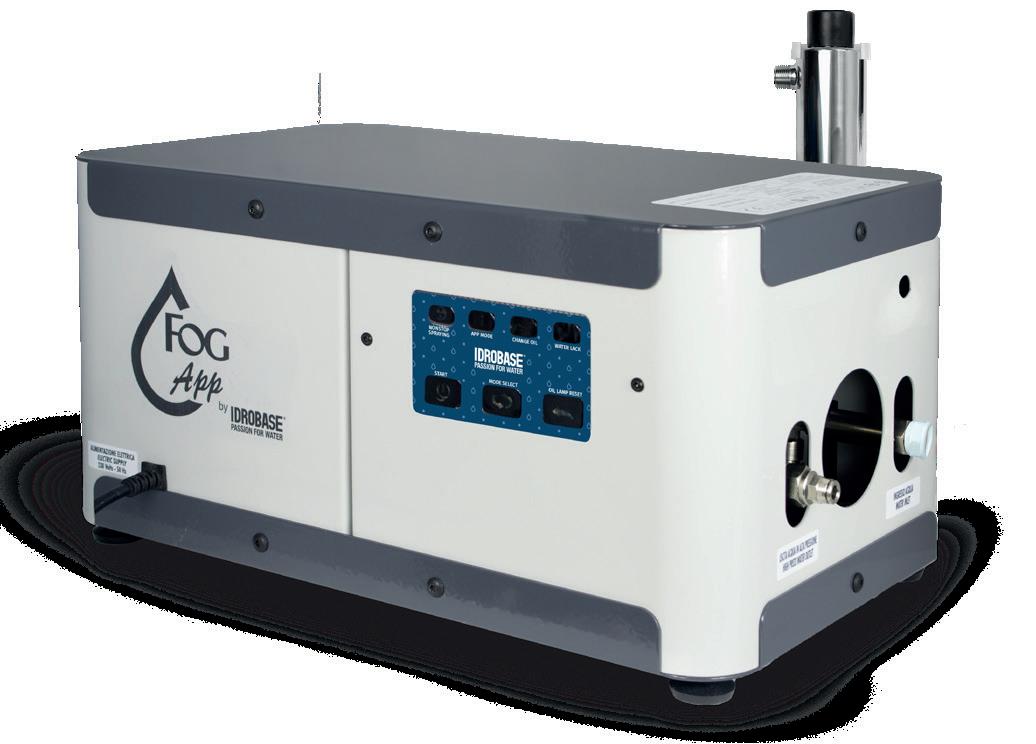

Fog App: the new solution for refreshing outdoor areas via smartphones
Fog App: what does this fog module do?
Simple y eficaz
Fog App es la solución más inteligente para refrescar, bares, restaurantes, patios en superficies pequeñas y medias. El sistema se puede conectar tanto a sistemas de ventilación como en línea, y puede ser accionado cómodamente desde la aplicación mediante un smartphone Silencioso
Disminuye sensiblemente la temperatura
Mantiene alejados a los mosquitos
Simple mode para seleccionar: - tiempo de actividad: hasta 4 franjas horarias máx. - tiempo de trabajo/pausa: con trabajo mín. 3s y pausa mín. 15s
Advanced mode para seleccionar: - tiempo de actividad: franjas horarias a placer - tiempo de trabajo/pausa: personalizado para cada franja horaria con trabajo mín. 3s y pausa mín. 15s

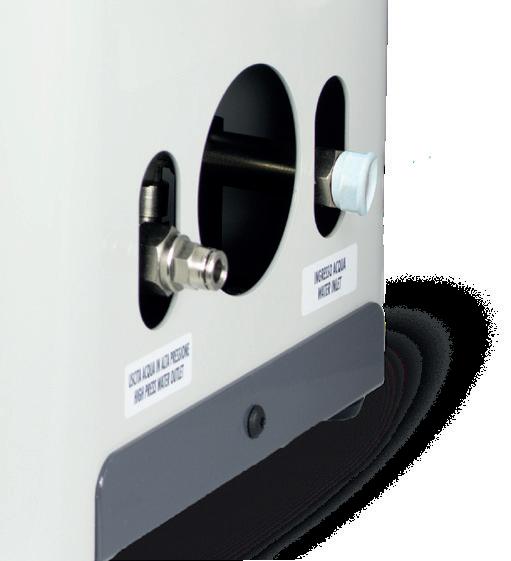

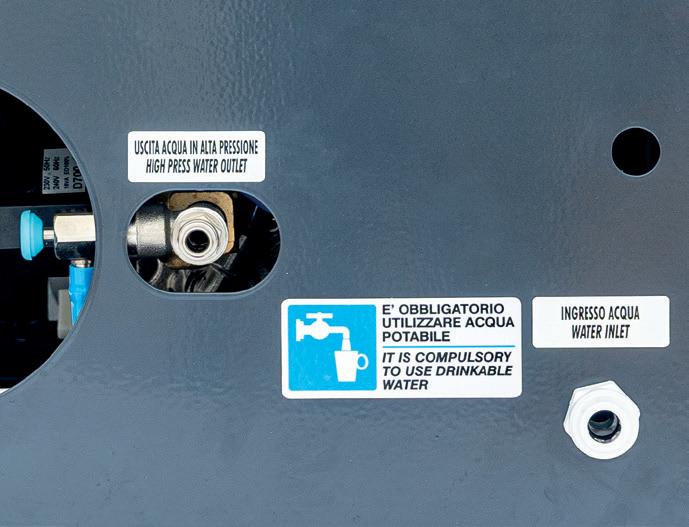

Conectores Slip-Lock para entrada de agua ø9,6mm y salida de agua ø6,35mm
Utilice
Nebuliza agua esteriliada
Datos técnicos
Código Modelo N° Boquillas*
ZX.FA1.5
ZX.FA2.0
Presión Caudal Potencia (230V-50/60Hz) Peso
FOG APP 1.5 30 60bar 1,5l/min 180W 10kg
FOG APP 2.0 40 60bar 2l/min 250W 10kg
*El número máximo de boquillas se calcula utilizando una boquilla con caudal 015 (0,047l/min) a 60bar
FOG APP es compatible con:
Kit Linea ZX.KL30 y ZX.KL40
Kit Vento ZX.KV6-20, ZX.KV8-20, ZX.KV6-18, ZX.KV8-18, ZX.KV6-360 y ZX.KV4-P
Accesorios pág. 128
Cuadro instrumentos Fog App
Indicador activación App mode
Indicador activación modo Manual/Non Stop
OFF/ON sistema
Características técnicas
• Chasis de chapa galvanizada y pintada
• Electrobomba axial de 3 pistones con cabezal de latón
• Protección térmica contra sobrecarga de corriente

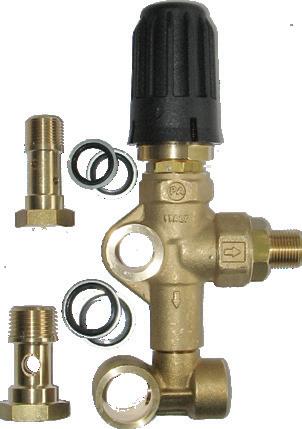

• Válvula de by-pass
• Presostato b.p. para falta de agua
• Electroválvula b.p. entrada de agua
• Electroválvula a.p. para alivio de presión
• Entrada Slip-lock ø9,6mm
• Salida Slip-Lock ø6,35mm
• Cuadro de instrumentos con 3 botones táctiles para:
- ON/OFF máquina
Selector modo de trabajo (manual/con app)
Alarma falta de agua
Reset alarma aceite
- Selección modo manual o activación Bluetooth para control de smartphone Restablecimiento alarmas para mantenimiento

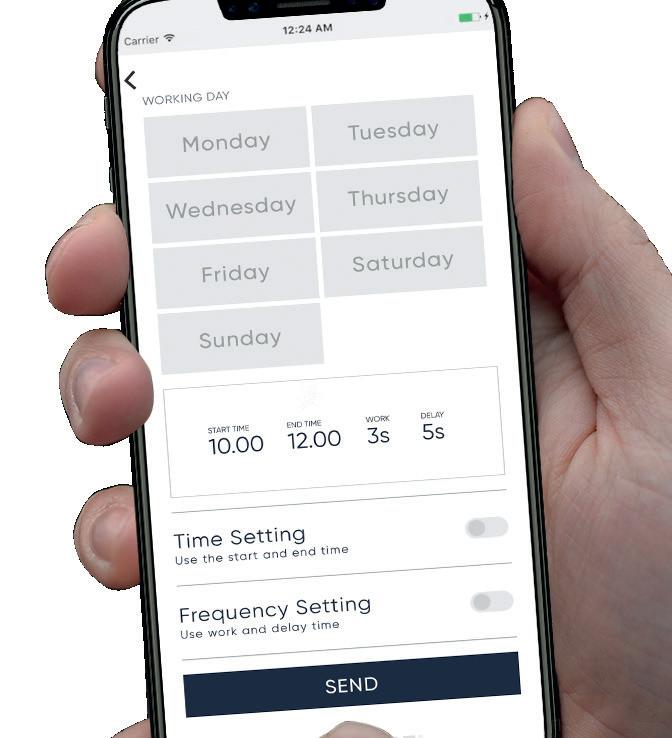

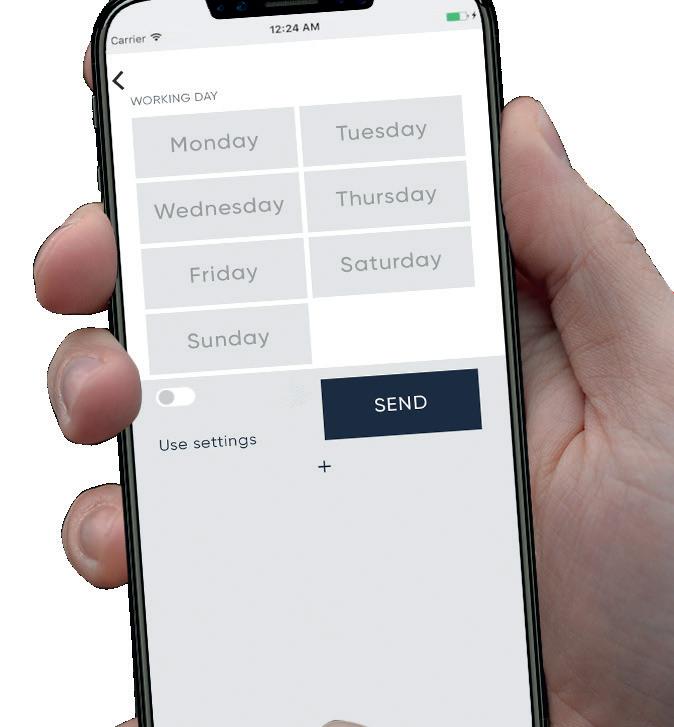

• Posibilidad de controlar con la app 3 modos diferentes:
- Nonstop: el módulo Fog trabaja en modo continuo
- Simple mode: selección de los días de la semana, selección de máx. 4 franjas horarias, selección de tiempos de trabajo/pausa con funcionamiento mín. 3s y pausa mín. 15s
- Advanced mode: selección de los días de la semana, selección de máx. 20 franjas horarias, selección de tiempos de trabajo/pausa con funcionamiento mín. 3s y pausa mín. 15s Dimensiones LxPxA: 415 x 250 x 215mm
Alarma cambio aceite
Nebuliza agua esteriliada
Lámpara esterilizadora de agua UV (incluido)

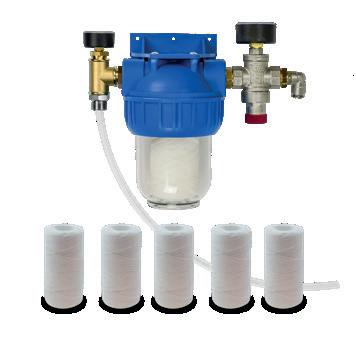

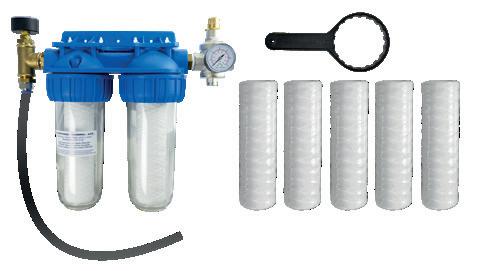

Kit entrada agua 5” completo con estabilizador de presión - 3/8”
Disminuye sensiblemente la temperatura No moja
Mantiene alejados a los mosquitos Silencioso
Compacto y versátil
Es la solución más compacta y versátil para refrescar, crear efectos escenográficos, humidificar áreas de pequeñas y medias dimensiones. Equipado con temporizador analógico integrado, permite optimizar de la mejor manera el rendimiento de sistema también en condiciones ambientales adversas.
Conectores Slip-Lock para entrada de agua ø9,6mm y salida de agua ø6,35mm
Datos técnicos
Código Modelo N° Boquillas* Presión Caudal Potencia (230V-50/60Hz)** Peso FOG
ZX.5095-D
ZX.5090-D
*El número máximo de boquillas se calcula utilizando una boquilla con caudal 015 (0,047l/min) a 60bar
**Versiones 230V/60Hz y 110V/60Hz disponibles a petición.
FOG APP es compatible con: Linea Kit
Vento Kit
ZX.KL10 y ZX.KL20
ZX.KV2-20, ZX.KV4-20, ZX.KV2-18, ZX.KV4-18 y ZX.KV2-P
Accesorios pág. 128
Optional
ZX.2373
Toma WiFi para control ON/OFF desde smartphone

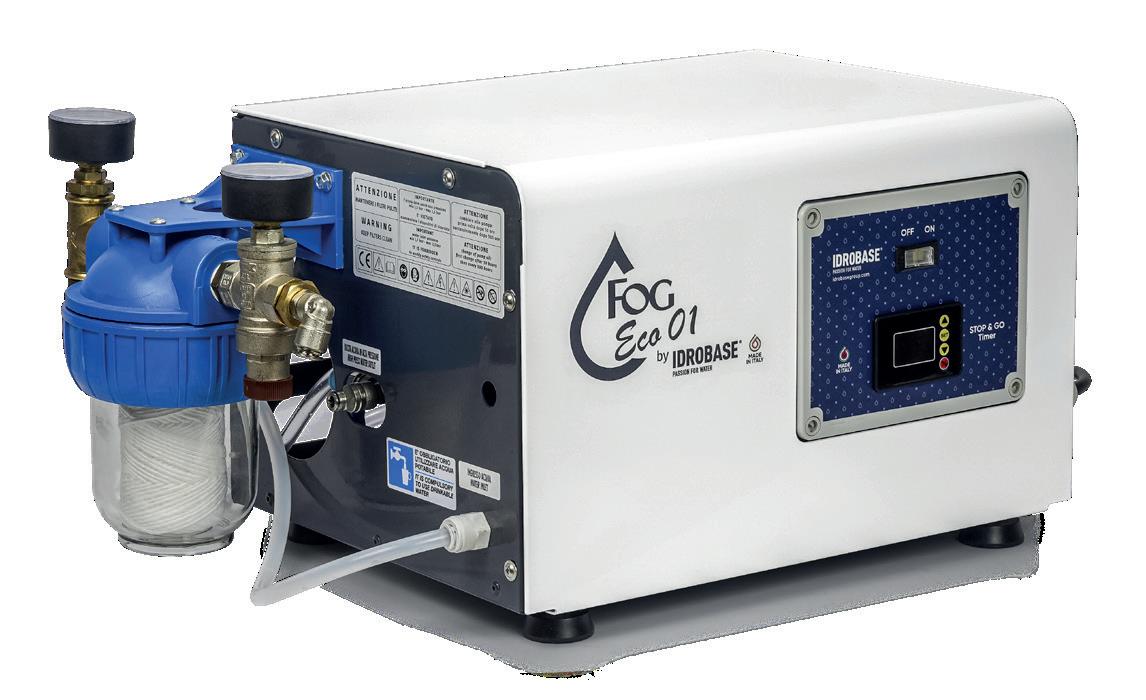

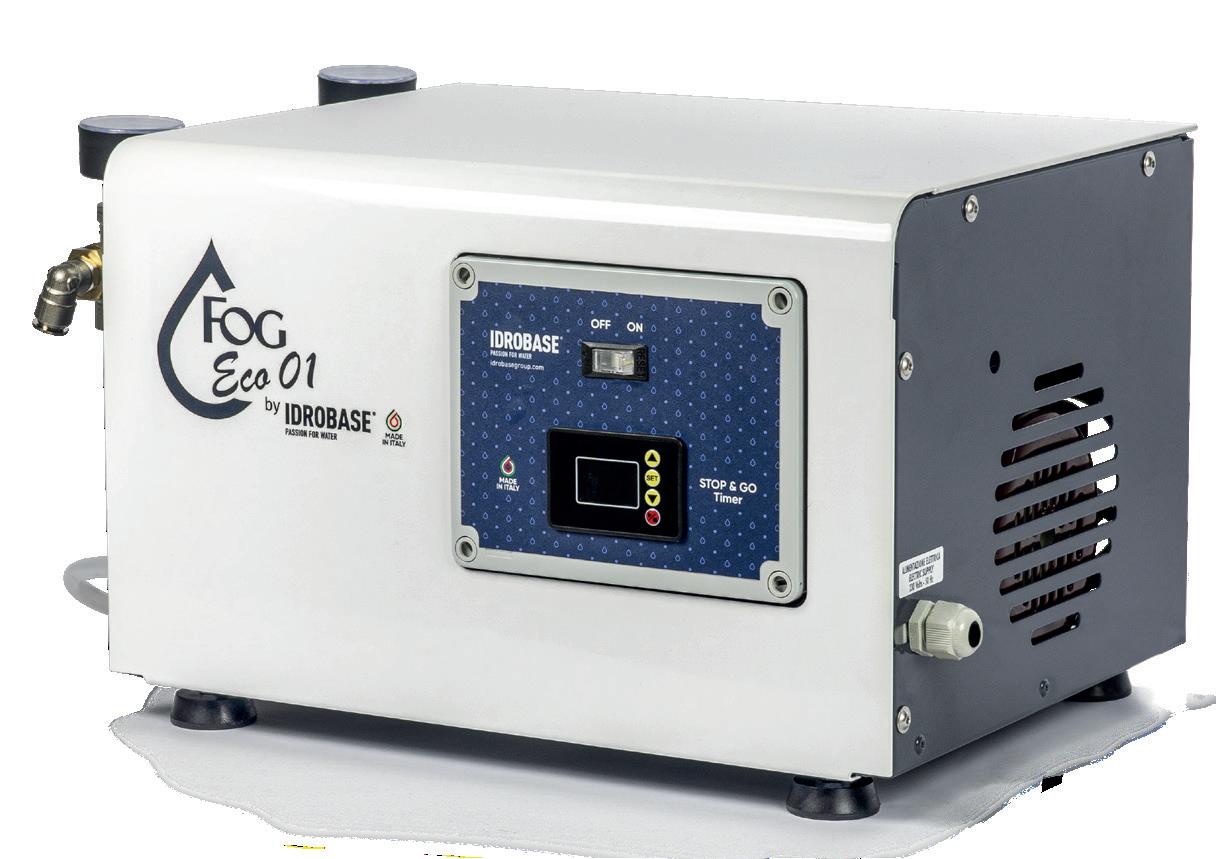

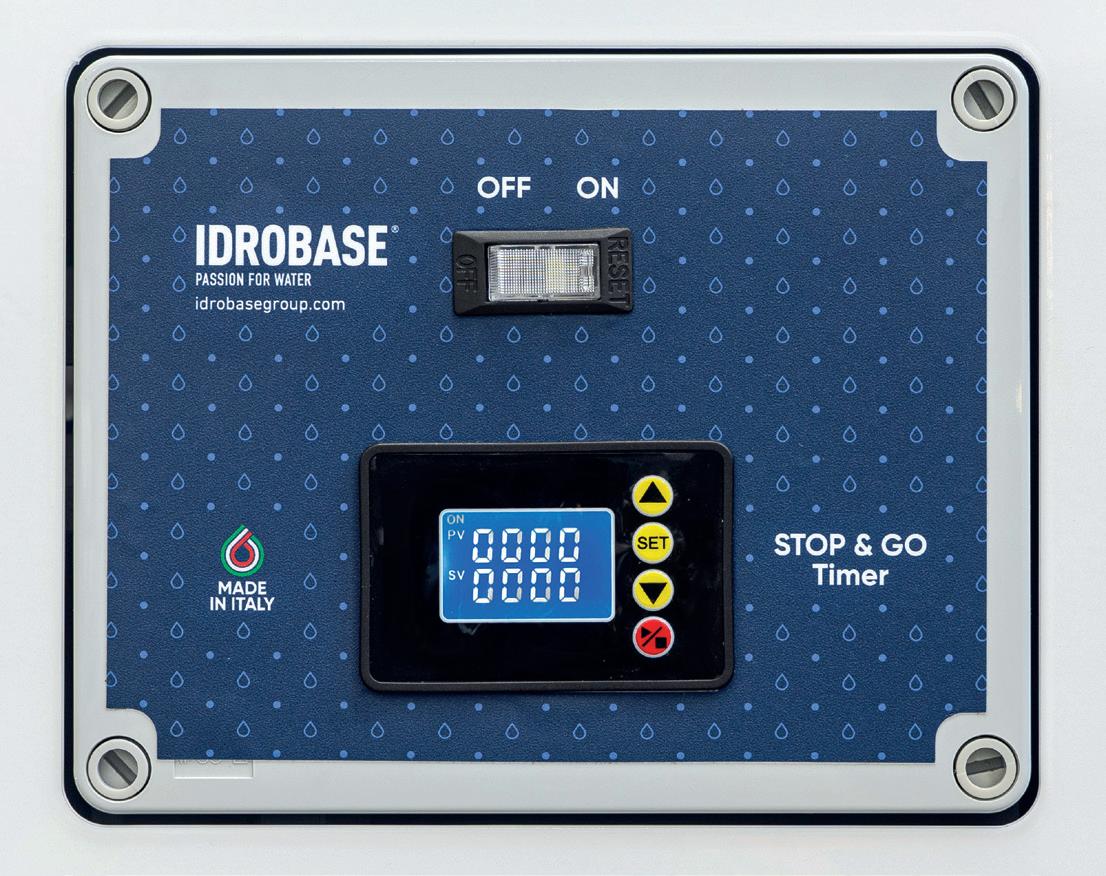

Mandos Fod Eco
Características técnicas
• Chasis en acero pintado
Motobomba axial de dos pistones de cerámica de 0,5 y 1 l/min con válvula de by-pass
• Cuadro eléctrico con temporizador ON-OFF 0-60” Electroválvula alta presión para alivio de presión
Interruptor térmico ON-OFF
Temporizador digital de trabajo-pausa programable
• Presóstato baja presión por falta de agua Entrada Slip-lock ø9,6mm
• Salida Slip-Lock ø6,35mm
• Dimensioness LxPxA: 450 x 300 x 280mm
Lámpara esterilizadora de agua UV (incluido)
Kit de entrada de agua completo con estabilizador de presión
• Simple y compacto

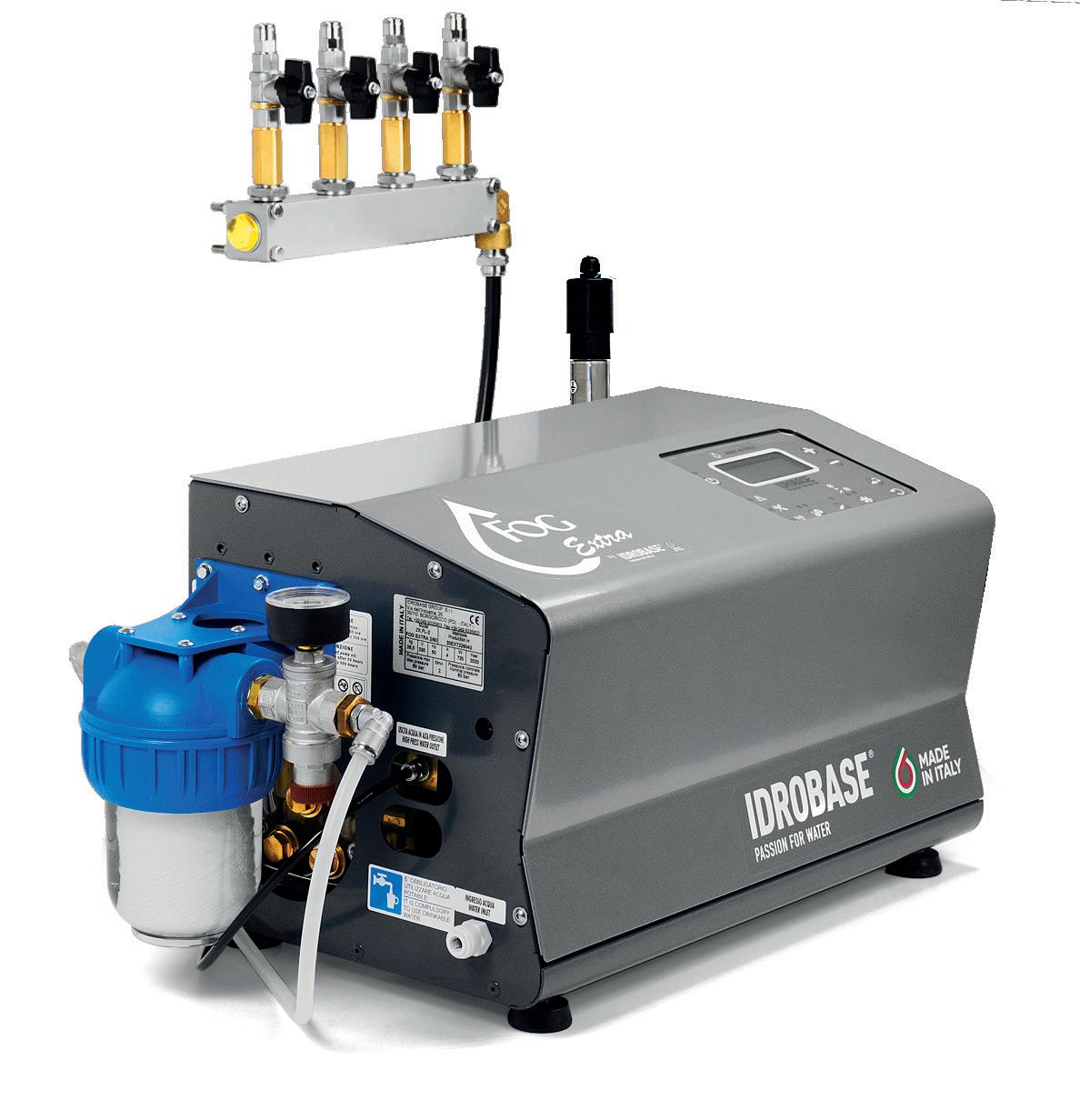

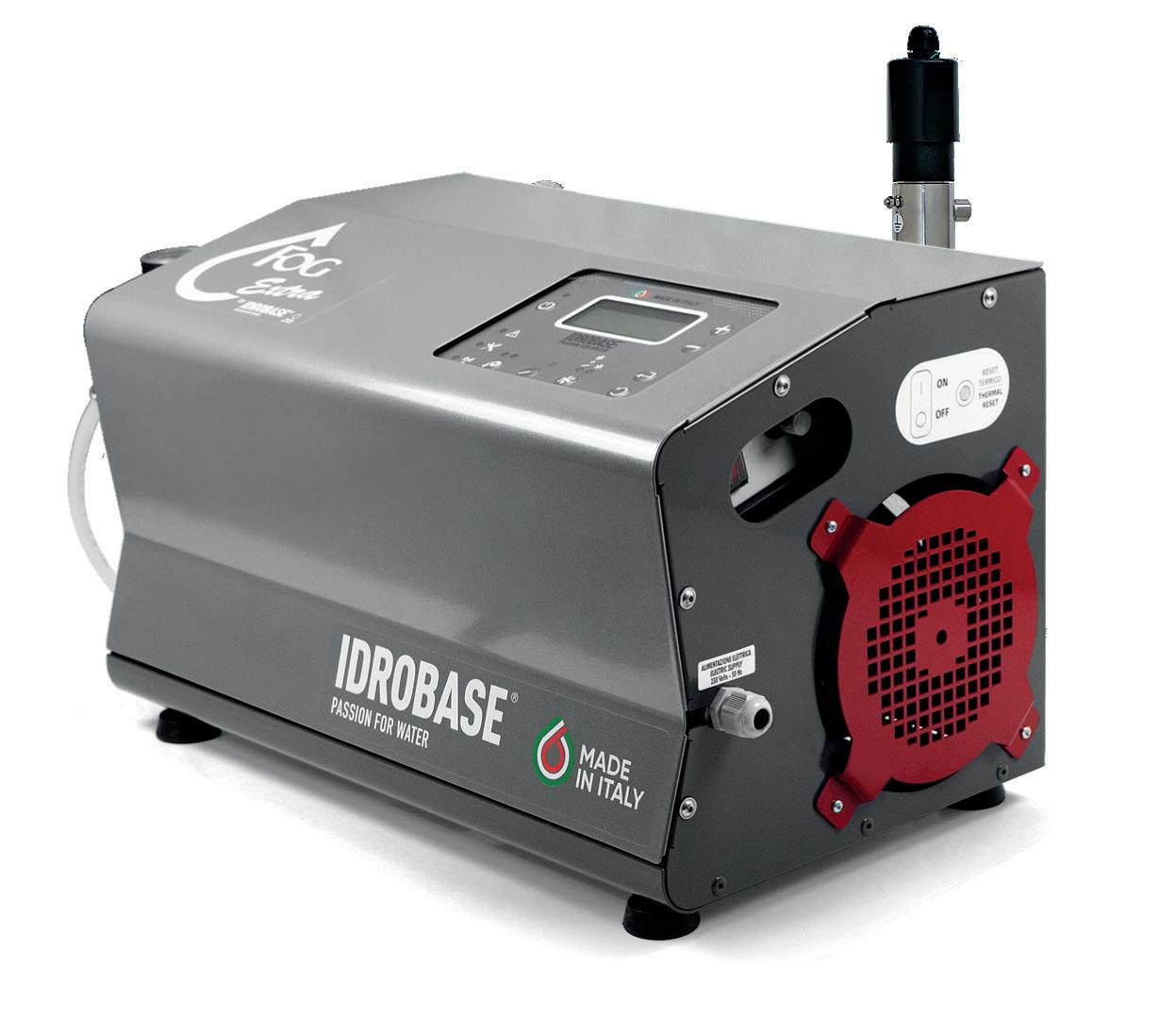

Fog Extra
How does it work?
Fog Extra to cool, humidify, suppress dust and odours and many more
• Cuadro mandos electrónico con termostato y humidostato integrados
• Predisposición para sondas humedad y temperatura
• Posibilidad de activación sistema desde remoto
Nebuliza agua esterilizada

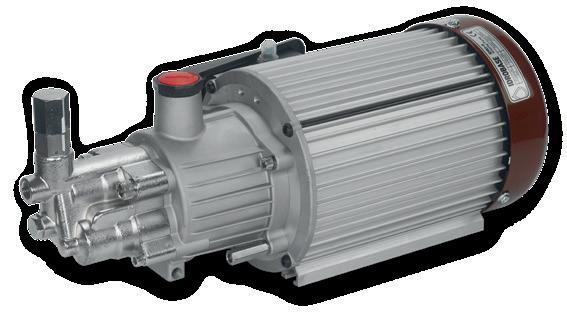

Bomba axial de tres pistones de cerámica con cabezal de latón niquelado y válvula by-pass integrada (for 2,4 and 6l/min flow rate versions)
Bomba nueva
Bomba vieja
Bomba vieja
Bomba vieja VS bomba nueva
Bomba axial de dos pistones
Código Modelo
ZX.FL-05
ZX.FL-1
Presión Caudal Rpm Número Boquillas*
Motobomba axial de dos pistones de cerámica, cabezal de latón niquelado, válvula de by-pass integrada.
* El número máximo de boquillas se calcula utilizando una boquilla IT.154C con caudal 015 (0,047l/min) a 70bar
**Versiones 230V/60Hz y 110V/60Hz disponibles a petición

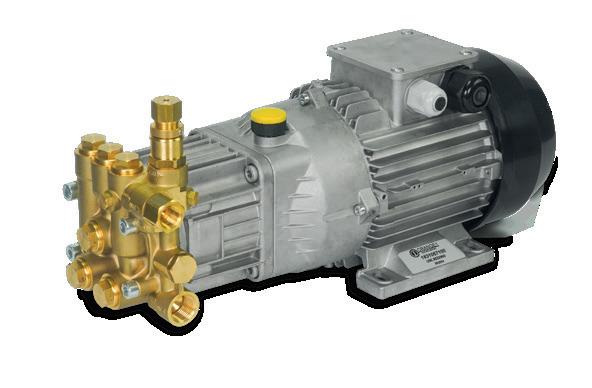

Bomba axial de tres pistones
Código Modelo
ZX.FL-2.2
ZX.FL-3.6
ZX.FL-4.8
Presión Caudal
Rpm Número Boquillas* Potencia
Motobomba axial de tres pistones de cerámica, cabezal de latón niquelado, válvula by-pass integrada
* El número máximo de boquillas se calcula utilizando una boquilla IT.154C con caudal 015 (0,047l/min) a 70bar
INCLUIDO

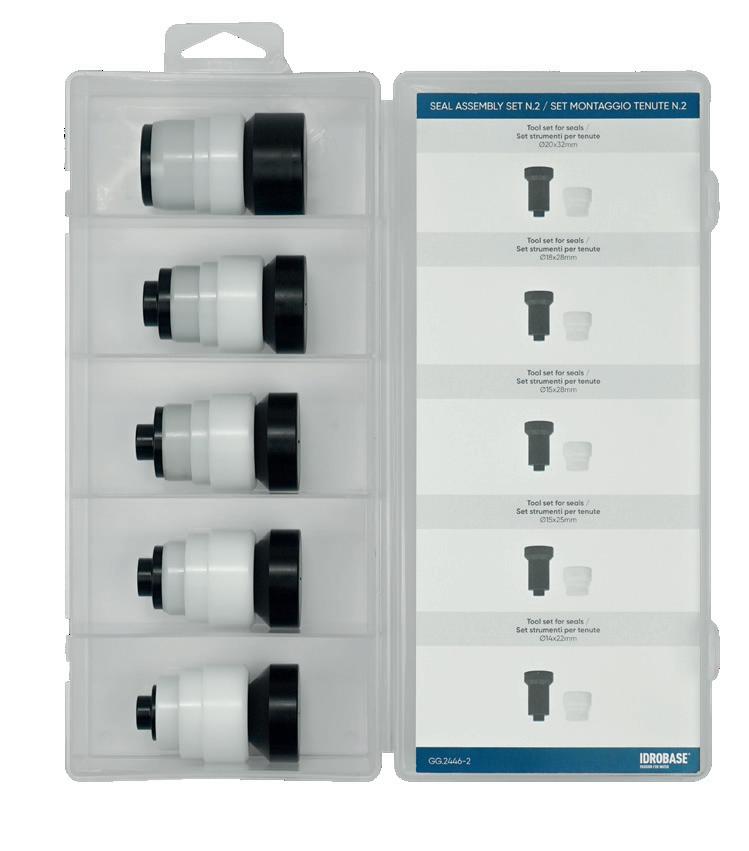

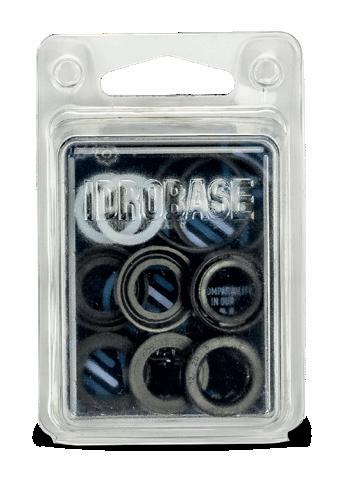

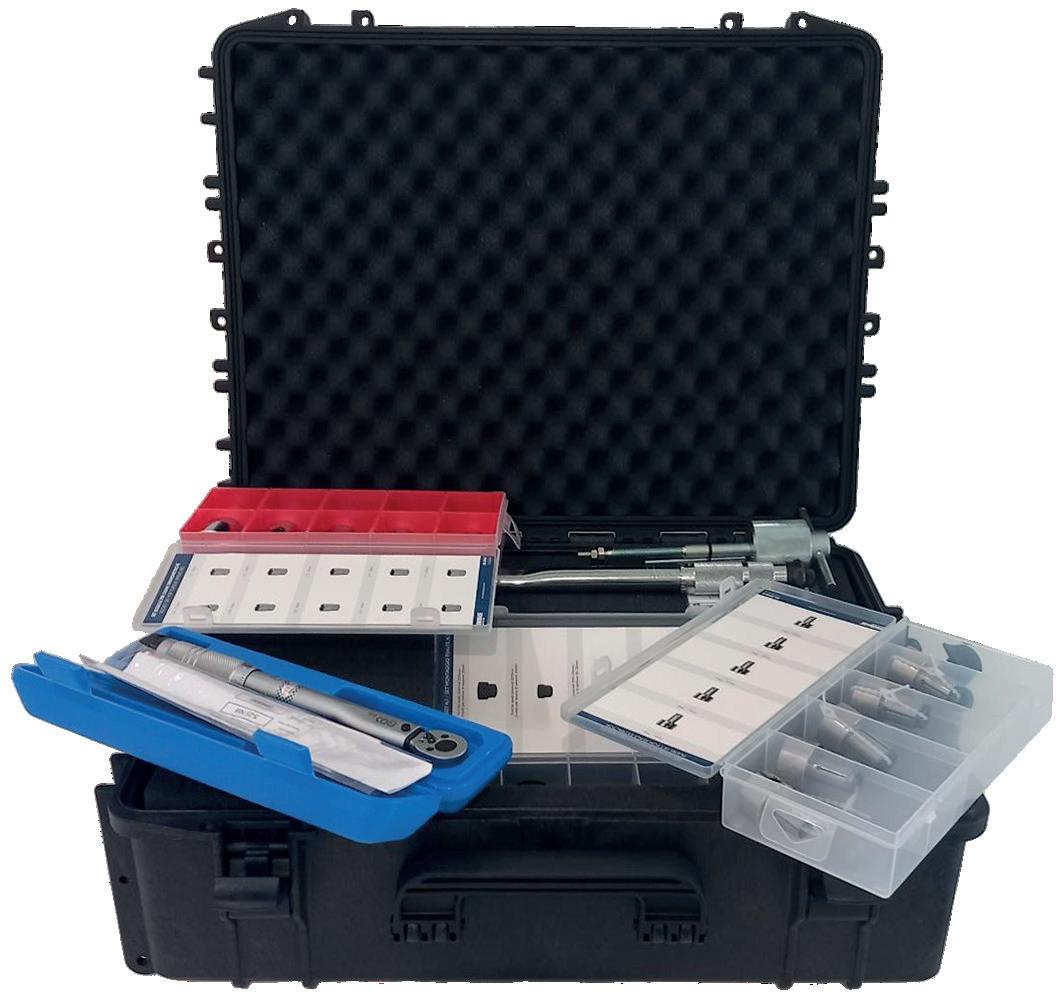

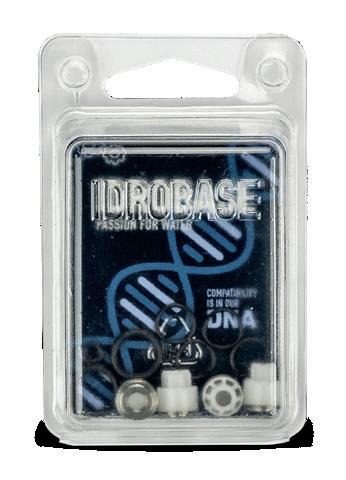

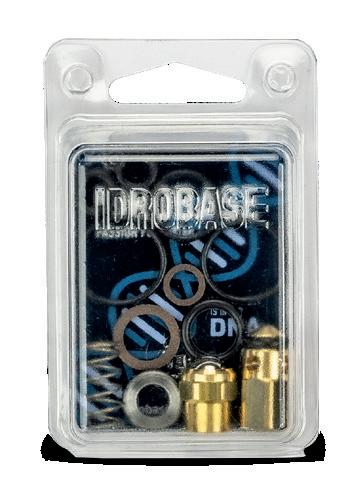

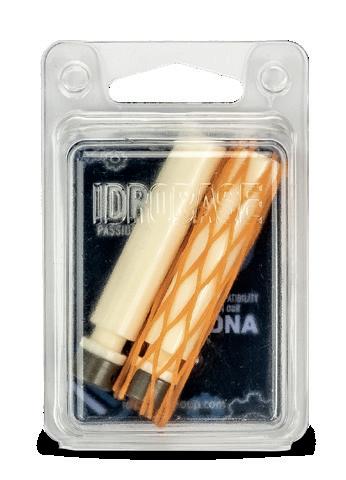

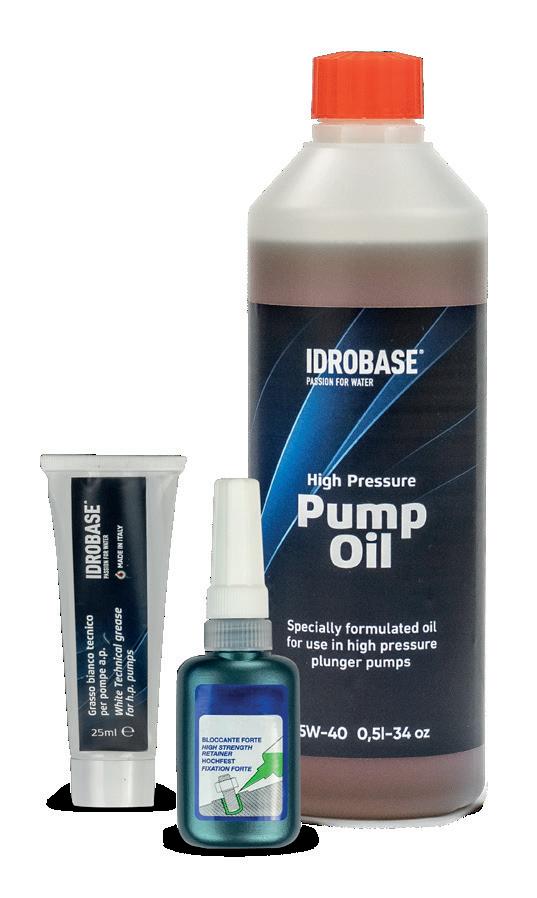

Accesorios pág. 84 Juego de Manutención pág. 91 Juego de Manutención bomba 750horas

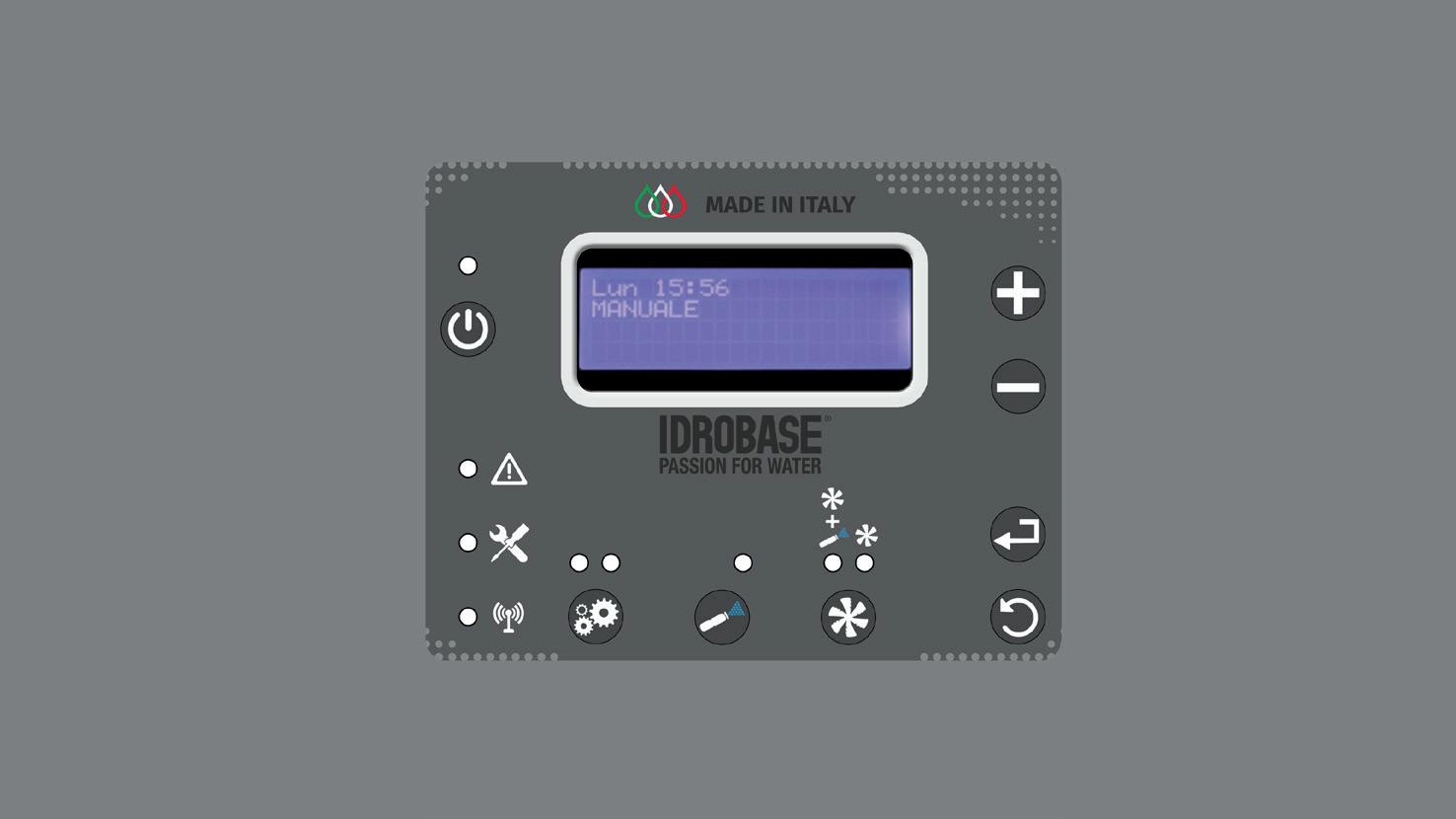

Mandos Fog Extra
• Humidistato de serie
• Termostato de serie
Pantalla de interfaz
ON/OFF general
Alarma falta de agua
Alarma rotura tubo / fugas de agua
• Temporizador cíclico ON/OFF
• Programador semanal de franjas horarias Contador horas y programa mantenimiento
• Predisposición para conexión sistemas de ventilación 230V
Interruptor de activación de modo automático
Características técnicas
Chasis en acero pintado
• Válvula de by-pass integrada
• Electroválvula b.p. 230V-50Hz entrada agua
Electroválvula a.p.230V-50Hz, para despresurización tubería
• Cuadro eléctrico equipado con: interruptor térmico
ON/OFF, tarjeta electrónica para la gestión
ON/OFF nebulización (trabajo continuo)
• Predisposición para conexión a distancia
Peso
Pulsadores de ajuste
ON/OFF del sistema combinado nebulización+ventilación
del sistema antigoteo y temporizador
• Entrada Slip-lock ø9,6mm
• Salida Slip-Lock ø6,35mm (para versión de 0,5, 1 y 2,2l/min), ø9,6mm (para versión de 3,6 y 4,8l/min)
• Presóstato a.p. para falta de agua y rotura de tubo
• Dimensiones LxPxA: 600 x 300 x 300mm
Stelo Rinfrescante
Accesorio refrescador con estructura de acero inox. AISI 304 completa con 8 boquillas fog con orificio 0,15mm con anti-gota.
Está prevista la conexión sótana y la fijación al suelo de la estrutura.
La instalación es simple y rápida de realizar y no necesita el uso de herramientas especiales. Los racores de unión de los tubos son de acero inox. AISI 304, con ojiva de fijación y facilitados con racor Slip-Lock para alojar un tubo de altra presión de poliamida (máx. 60bar) ø9,6x5mm. Deben ser conectados a un sistema de nebulización
Modelo Presión de servicio Demanda de agua a 60bar Dimensiones L x P x A
STELO RINFRESCANTE 60bar 0,5l/min 89 x 89cm
Número de accesorios colocables para módulo Módulos de bombeo
Fog App Fog Eco Fog Extra
Código Descripción
ZX.6002
ZX.6002
Ø 300 mm Ø 35 mm
Utilice doméstico
Opcional No disponible De serie
Código QR Imagen
Código
Descripción
Kit alimentación hídrica
Kit entrada agua 5" completo con estabilizador de presión
Kit entrada agua 7" completo con estabilizador de presión para aguas duras
SaniFog Fisso
Sonda humedad Fog Extra, cable 20m
Sonda temperatura Fog Extra, cable 20m
Kit colector 4 salidas con válvulas de bola
Toma WiFi para control ON/OFF desde smartphone
Pág. 219
Pág. 219
Pág. 219
Pág. 220
Pág. 221
Pág. 221
Pág. 221
Pág. 199
Set A - manutención bomba 500 horas compuesto de:
500hrs - h.p. industrial pumps maintenance
Kit retenes agua + sello de aceite pistón
Kit válvulas + O-Ring
Set C - manutención bomba 1000 horas compuesto de:
1000hrs - h.p. industrial pumps maintenance
Kit retenes agua + sello de aceite pistón
Kit válvulas + O-Ring
Set sello aceite pistones
cantidad 1x2
En comparación al precio de la lista de las partes sueltas
Aceite mineral para bombas a.p.

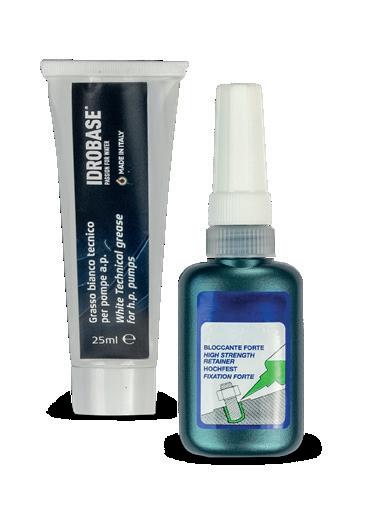

Sellador de roscas
Grasa técnica
Aceite mineral para bombas a.p.
Sellador de roscas
Grasa técnica
MANUTENCIÓN MÁQUINA
IDROBASE FOG ECO
Set E - manutención máquina 500 horas compuesto de:
750hrs - HP industrial fog module maintenance

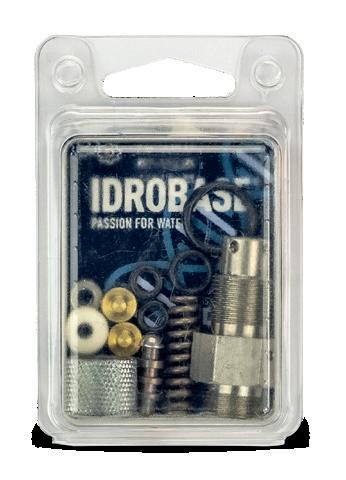

Kit revisión válvula de by-pass
En comparación al precio de la lista de las partes sueltas
Sellador de roscas Grasa técnica
Set F - manutención máquina 3000 horas compuesto de:
3000hrs - HP industrial fog module maintenance
Válvula de by-pass

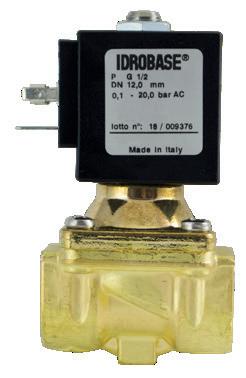

Electroválvula de latón, NC, 3/8” FF, 230V (1)
Electroválvula de latón, NC, 1/4” FF, 230V (2)
Cartucho de alambre enrollado de 1micra (1)
Cartucho de alambre enrollado de 1micra (2)
Presostato de membrana, (5) Tapa presostato (6)
Manguera transparente, ø7x10mm
Sellador de roscas Grasa técnica
MANUTENCIÓN BOMBA Y MÁQUINA
A Set A
Manutención bombas: 500 horas, 1.500 horas, 2.500 horas, ecc
C Set C
Manutención bombas: 1.000 horas, 2.000 horas, 3.000 horas, ecc
E Set E
Manutención máquina: 500 horas, 1.000 horas, 1.500 horas, ecc
F Set F
Manutención máquina: 3.000 horas, 6.000 horas, 9.000 horas, ecc MANUTENCIÓN BOMBA Y MÁQUINA
FOG ECO ZX.5095 FOG ECO 0.5
ZX.5090 FOG ECO 1
FOG APP ZX.FA1.5 FOG APP 1.5
ZX.FA2.0 FOG APP 2.0
FOG EXTRA ZX.FL-05 FOG EXTRA-05
ZX.FL-1 FOG EXTRA-1
ZX.FL-2 FOG EXTRA-2
FOG EXTRA-4
FOG EXTRA-6
Código Descripción

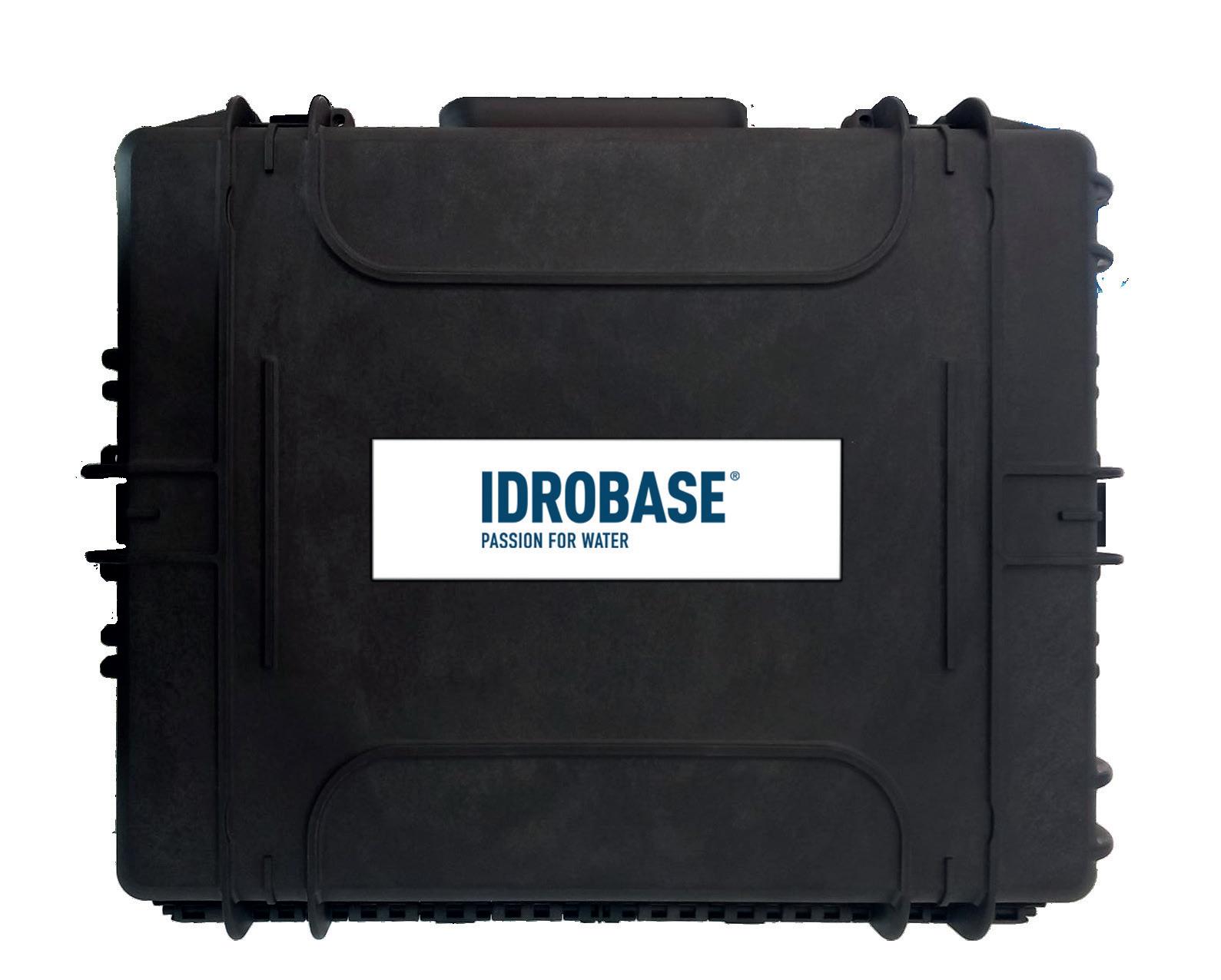

Juego completo herramienta especial para la manutención bombas a.p.
Código Descripción

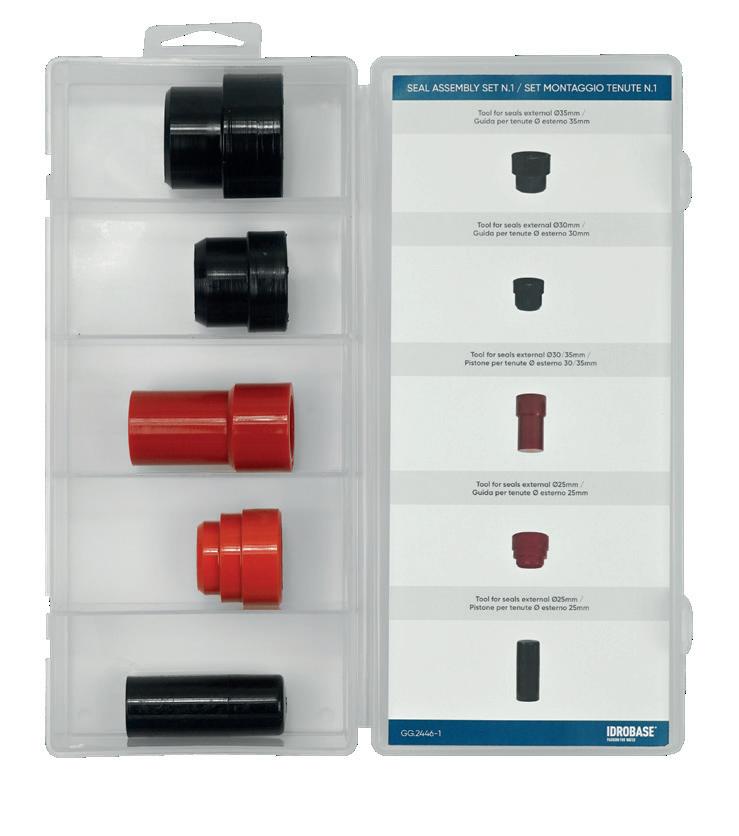

Conjunto de conjunto de sello
Externo
Juegos
ZX.2348
ZX.2446
Código Descripción

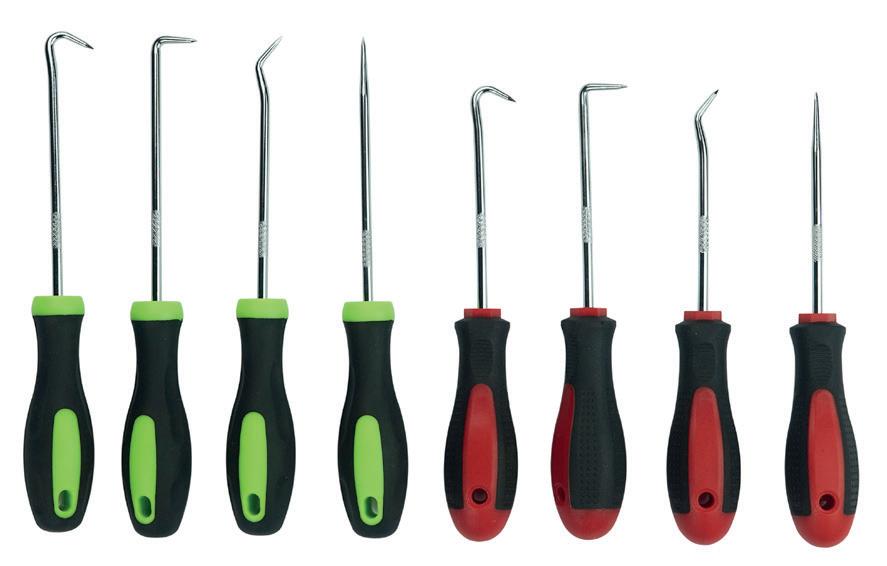

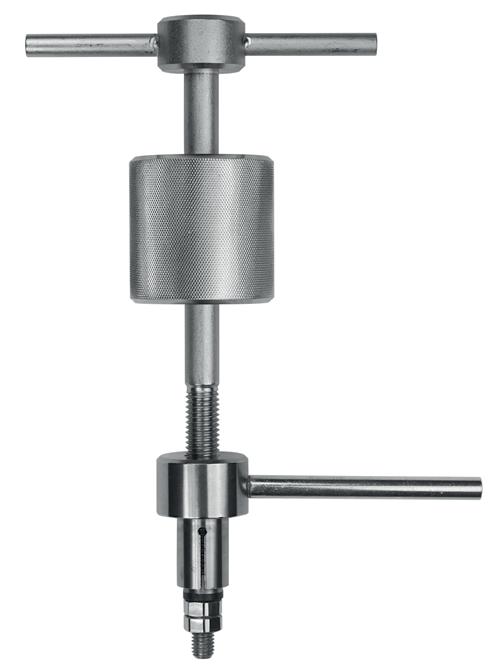

Extractor con alicantes
Código Descripción
Kit de mantenimiento de retenes
Video special tools
3/8” - 5/6mm
3/8” - 13mm
3/8” - 15mm
3/8” - 17mm
1/2” - 30/210 Nm 3/8” - 5/25 Nm
CDR.CD12

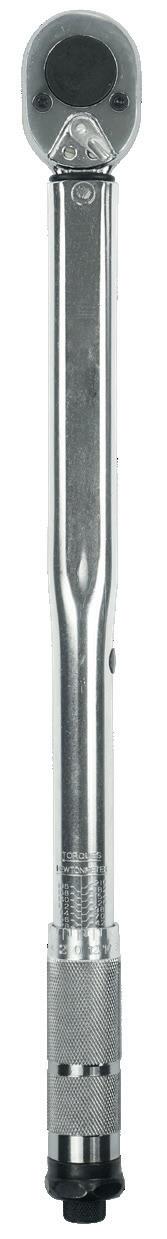

Código Descripción Llave dinamométrica
Code Descripción Llave dinamométrica
CDR.CD38
- 24mm
3/8” - 19mm 1/2” - 21mm 1/2” - 22mm
- 27mm
- 30mm ∅18,0/21,5mm
Código Descripción Brújula para llave dinamométrica
ZX.1972-5
ZX.2447 ZX.2442
Copyright© de este catálogo es propiedad de IDROBASE GROUP® Srl. Se autoriza la lectura, consulta y circulación en papel o en formato electrónico para uso personal. Está prohibido cualquier otro uso para fines comerciales o su alteración, salvo con la autorización por escrito de IDROBASE GROUP® Srl. Este catálogo anula y sustituye la versión anterior. Este catálogo proporciona información general sobre los productos ofrecidos por IDROBASE GROUP® Srl. El catálogo está dirigido a distribuidores, técnicos de instalaciones, diseñadores y a todos aquellos que ya tengan un conocimiento adecuado de dichos productos, de los materiales con los que están hechos, de sus características, rendimiento y funcionamiento; por dicho motivo, no está dirigido a los consumidores que, para manejar, instalar o realizar cualquier operación con los productos aquí descritos, necesariamente deben ponerse en contacto con personal cualificado y preparado. También en lo que respecta al personal especializado, este catálogo debe considerarse como una mera presentación comercial, sin las especificaciones técnicas necesarias, que podrán solicitarse libremente a Idrobase; por lo tanto, no es adecuado para ser tomado por si solo como referencia para el diseño, realización o instalación de cualquier tipo de sistema.
Las ilustraciones, características técnicas, funciones y otra información contenida en este documento sobre productos, sistemas, equipos y otros se basan sobre el estado actual de la técnica: sin embargo, aquí solo se puede reproducir la información más inmediata, sin tener en cuenta el complejo de datos necesarios para diseñar, realizar e instalar cualquier equipo, que deberán ser minuciosamente evaluados vez por vez por diseñadores, técnicos de instalaciones e instaladores.
Por lo tanto, para indicaciones específicas sobre todos los productos indicados en el catálogo, es necesario ponerse en contacto con nuestras oficinas, donde el personal competente está siempre disponible para ofrecer más información.
Todas las imágenes que aquí se reproducen pueden ser ligeramente diferentes de la realidad y, por consiguiente, deben considerarse como simples representaciones del producto.
Nos reservamos el derecho de realizar modificaciones para todos los productos. También por dicha razón es necesario ponerse en contacto directamente con nuestras oficinas.
En caso de dudas de interpretación, es válido el texto original en italiano.
Al publicarse una versión nueva, la presente perderá validez.
Idrobase Group Srl
Via dell’Industria, N. 25 35010 Borgoricco (PD) Italia
T: +39 049 9335903 r.a.
www.idrobasegroup.com info@idrobasegroup.com
Reconocimiento de máxima fiabilidad comercial
