5 anni senza rotture
Rispetto al prezzo di listino dei singoli componenti
5 anni senza rotture
“5 anni senza rotture”, è la soluzione studiata dai nostri esperti per permettere ai moduli misting di lavorare in modo continuativo e senza interruzioni garantendo il massimo delle performance.
ZX.F70X33-5Y
Impianto di nebulizzazione completo di:

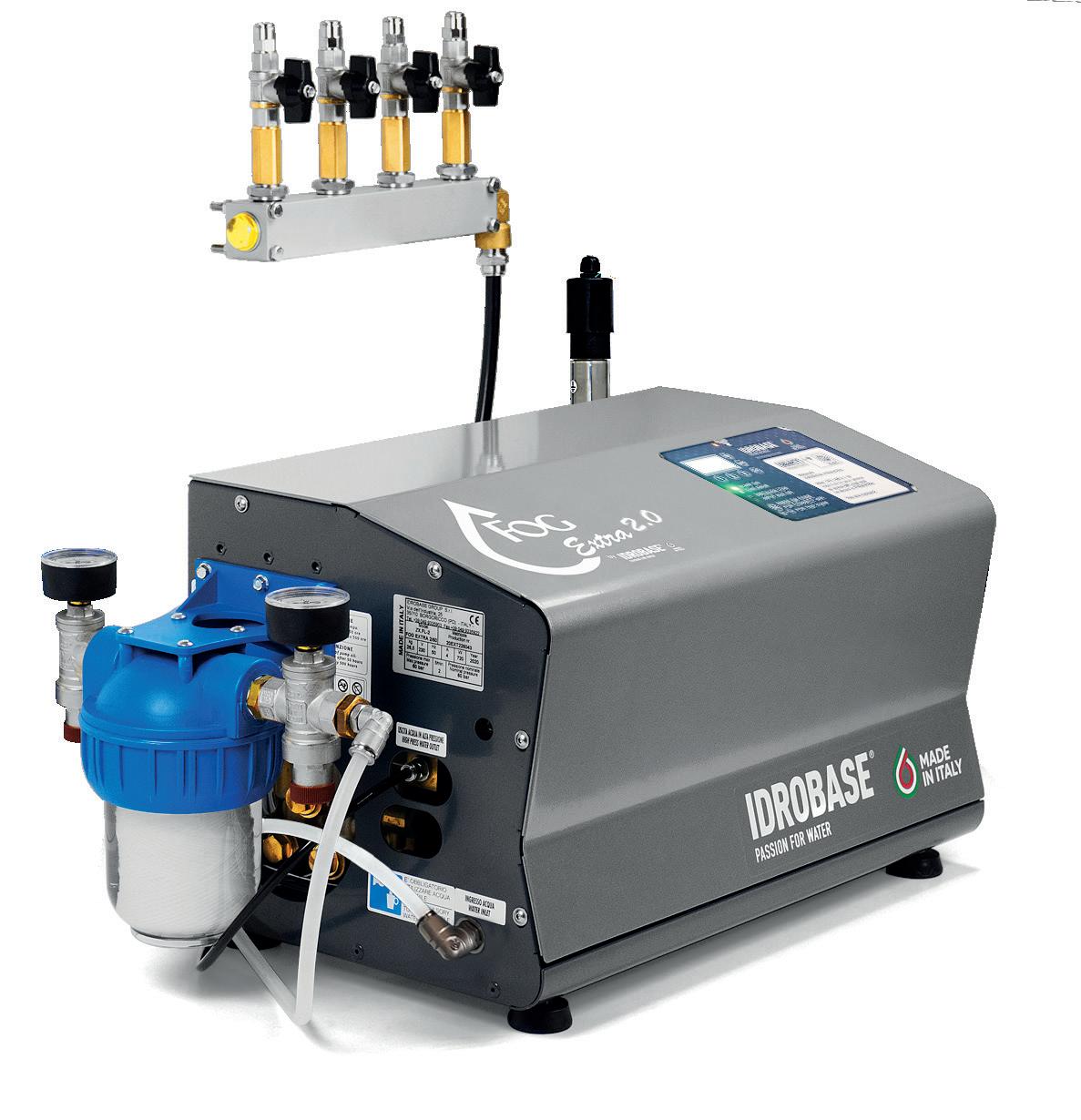

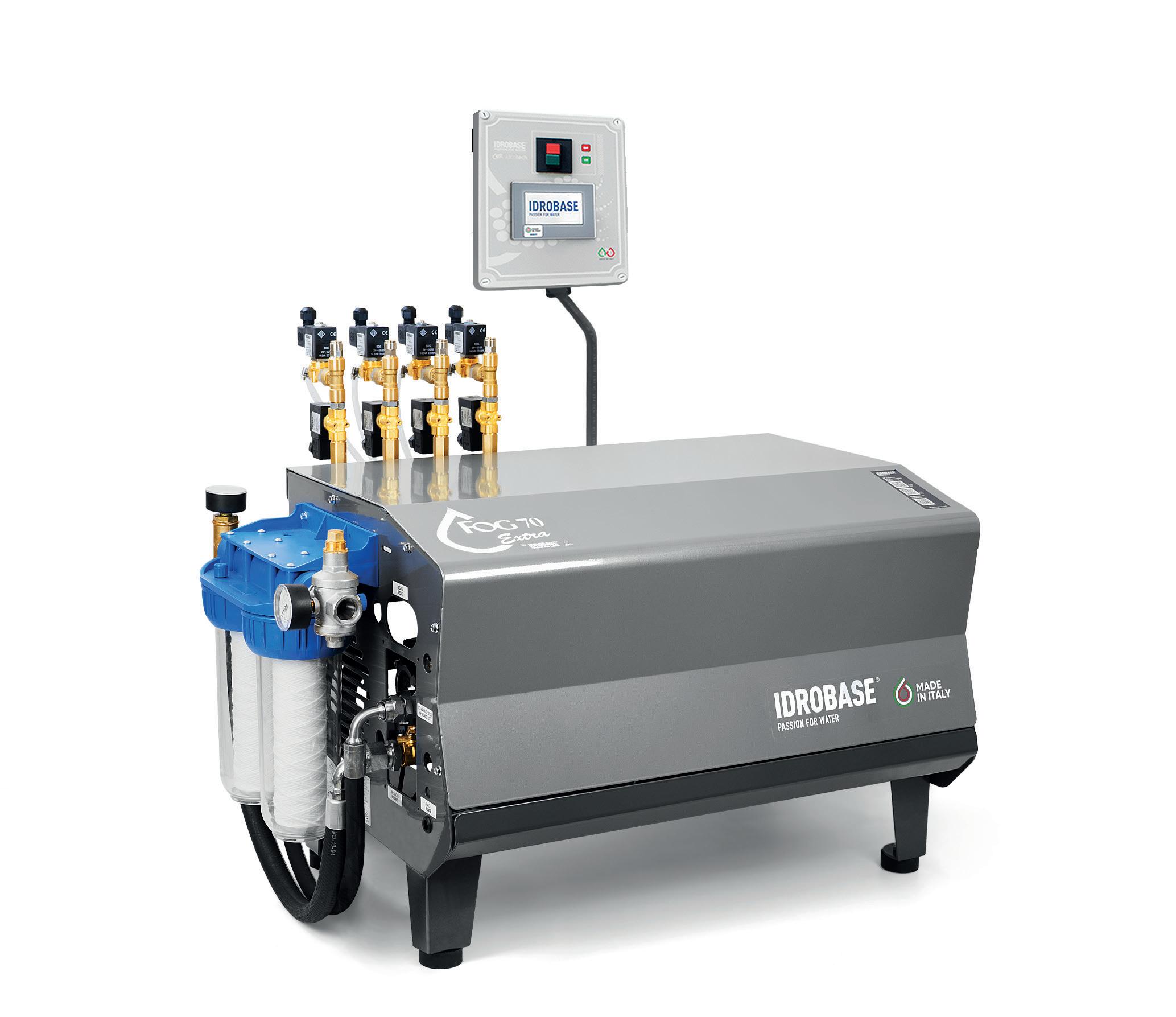

Fog 70 Extra + kit ingresso acqua + collettore 4 vie + sonda umidità e temperature e kit analisi durezza dell’acqua
Kit ingresso acqua 20" + stabilizzatore di pressione e sterilizzatore 1
Sonda umidità per Fog Extra
Sonda temperatura Fog Extra

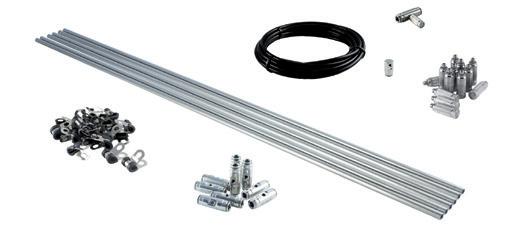

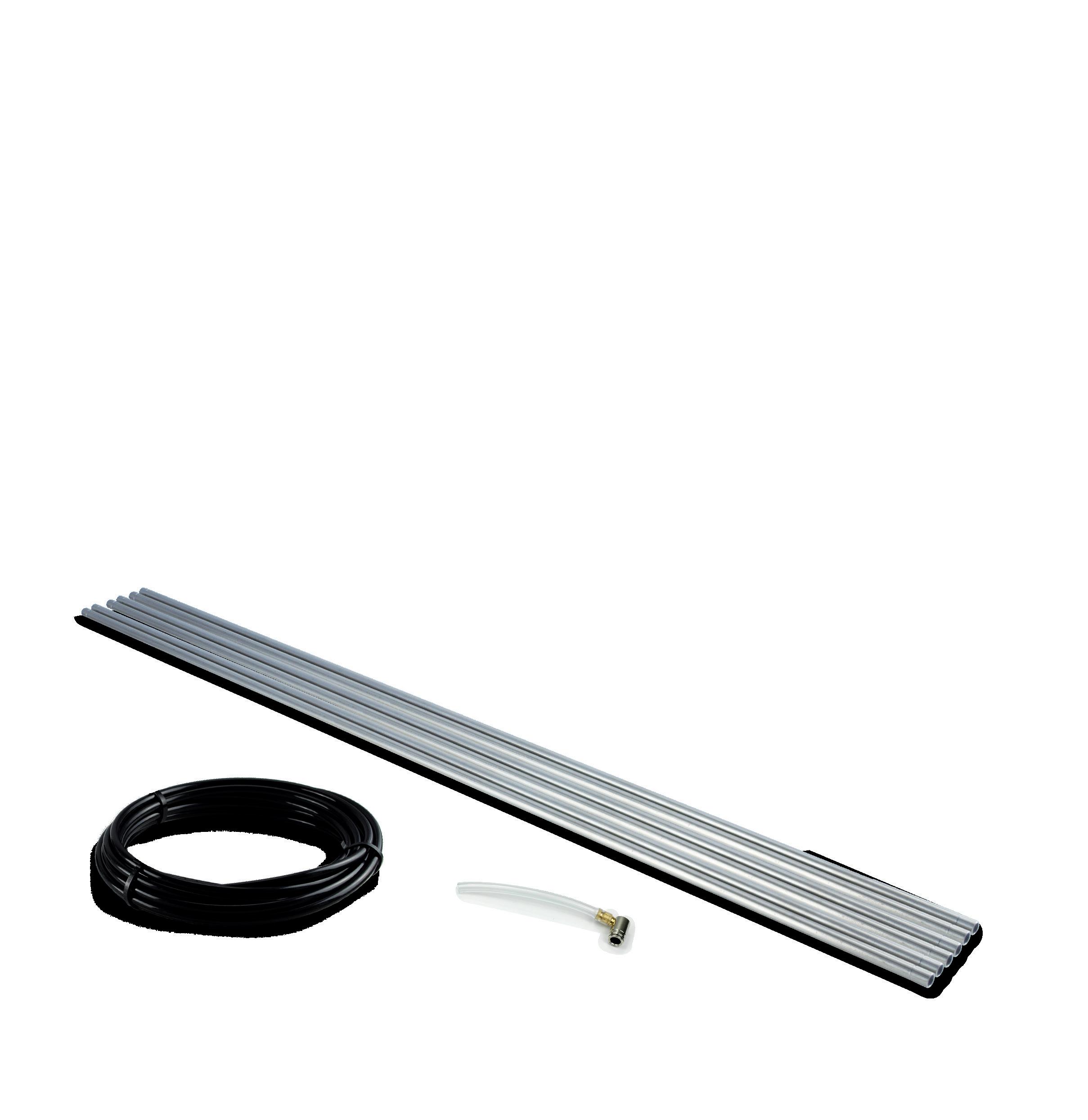

LINEA SMART 440 UGELLI + raccordo smart + valvola di scarico + tubazioni
Pinza taglia tubi poliammide 1

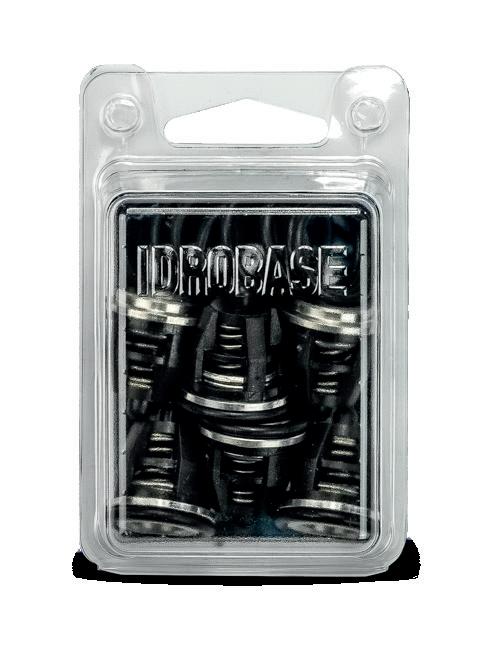

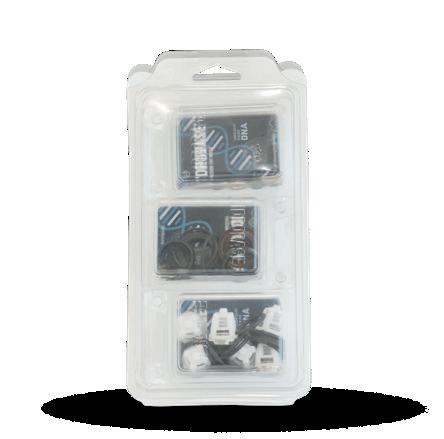

Kit manutenzione 5 anni calcolata su 1000 ore di lavoro all’anno pompa e macchina
Vantaggi principali, si evitano:
• rotture impreviste
• fermi macchina
• cali di performance
• usura delle componenti
• danni economici
Rispetto al prezzo di listino dei singoli componenti

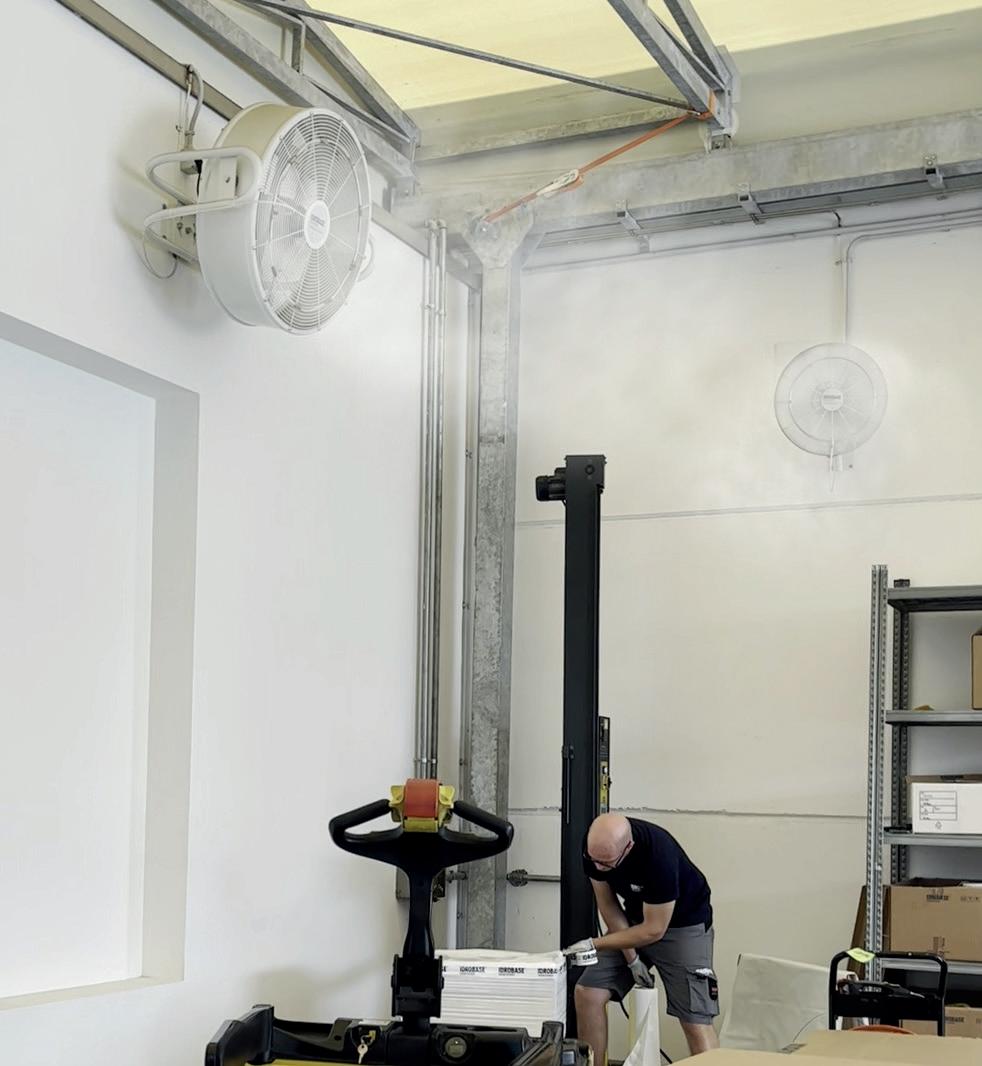

VentoFresco è un sistema completo di nebulizzazione e ventilazione per tutti i tipi di allevamento.
È alimentato dal modulo Fog 70 Extra, modulo pompante a 80 bar, e genera un flusso di nebulizzazione ventilata tramite un circolatore d’aria dotato di una corona in acciaio inox AISI 316, completa di ugelli antigoccia.
VentoFresco refreshes and sanitizes the “city of cows”
Maggiore produttività

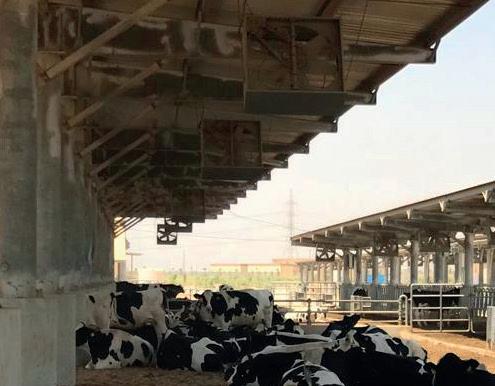

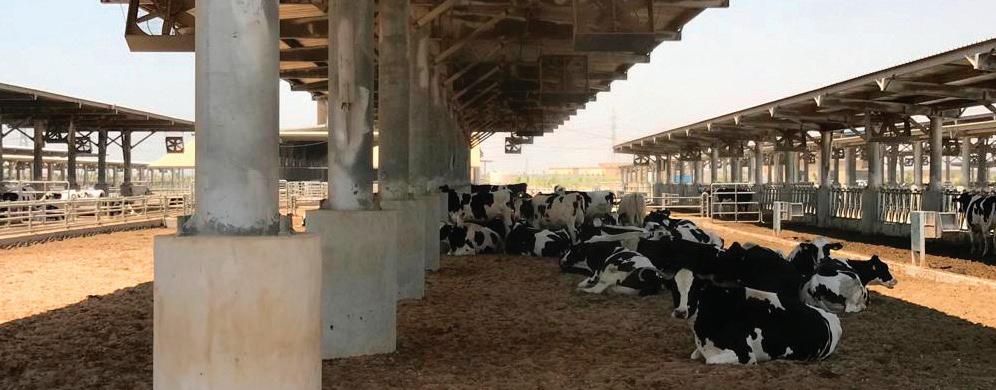

VentoFresco raffresca stalle e allevamenti riducendo lo stress da calore che indebolisce e rende meno produttivi gli animali.
Aumenta l’appetito e diminuisce drasticamente il tasso di mortalità, ne deriva un generale benessere per
Animali in salute
VentoFresco abbatte le poveri, responsabili dell’insorgere di malattie e problematiche respiratorie negli animali.
Il movimento degli animali solleva dal terreno detriti, sporcizia e polveri nocive per la loro salute
Libera dagli odori
VentoFresco elimina le emissioni odorigene prodotte costantemente negli allevamenti.
l’animale che si traduce in: più latte, più carne, più uova e più cuccioli
La nebulizzazione di VentoFresco abbatte istantaneamente le particelle di polvere, impedendo il proliferare di germi e batteri e salvaguardando il benessere degli animali.
La nebulizzazione ventilata libera dalla presenza di gas nocivi, anidride carbonica e odori prodotti dal metabolismo e dalle deiezioni degli animali.
Sia per sottostare ai limiti previsti dalla legge che per salvaguardare la salute degli animali e di chi lavora in stalle ed allevamenti è necessario eliminare efficacemente queste esalazioni, immediatamente e direttamente lì dove vengono generate.
VentoFresco refreshes and sanitizes the “city of cows”
Esempio di configurazione
Stalla con 18 ventilatori
N. 4 moduli
• 70bar
• 3x400V-50Hz
• da 96 ta 240 ugelli
12 ventilatori
N. 18 ventilatori circolatori
• Ø 130cm
• 230V-50/60Hz
6 ventilatori
N. 18 corone acciaio inox AISI 316
• Ø 80cm
• n. 8 ugelli FP02
VentoFresco genera un flusso di nebulizzazione ventilata tramite un circolatore d’aria 51” e una ventola da 130cm.
Esempio di configurazione
Stalla con 18 ventilatori

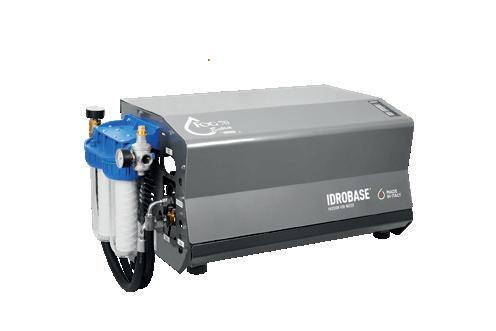

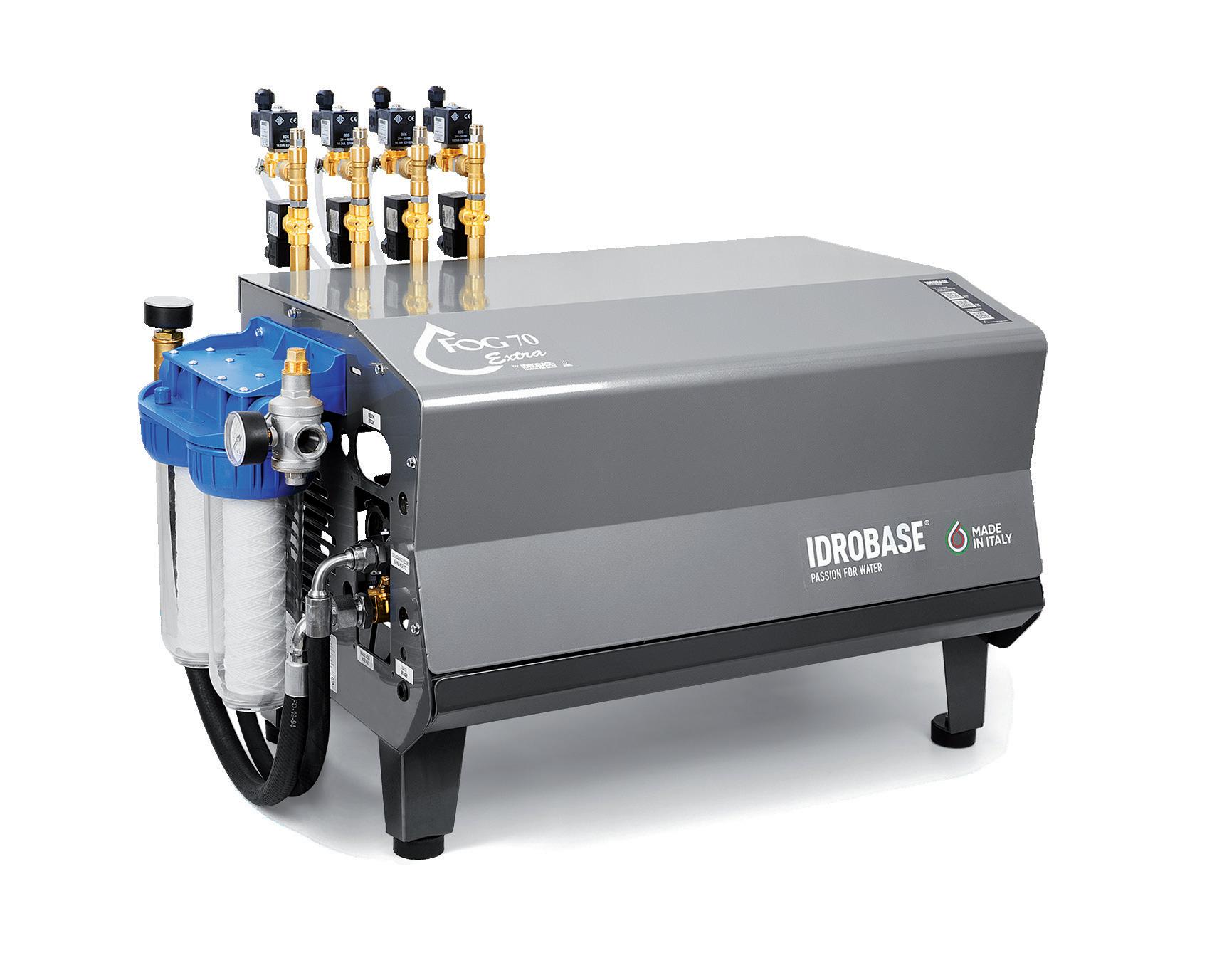

Modulo pompante FOG 70 EXTRA, 3x400 W-50Hz, 70bar, pompa professionale a bielle, completo di timer, termostato, umidostato e programmatore settimanale
Circolatore aria 51”, 230V50/60Hz, 1,1kW, 41306 M3/h
Dimensioni: 1380x1380x330mm Peso: 52Kg
Corona in acciaio inox AISI 316, completa di ugelli antigoccia FP02, filtro AP e raccordo slip-lock per tubo poliammide 9,6mm
Kit ingresso acqua 10” completo di stabilizzatore di pressione, staffa supporto, cartucce in filo avvolto da 5 e 1mcr, tubo collegamento, chiave serraggio e cartucce di ricambio (5+5 pz)
Kit uscita 4 linee a.p., ø9,6mm completo di filtri alta pressione, valvole di intercettazione raccordi partenza per tubo poliammide ø9,6mm e collegamento a moduli fog
Sonda di temperatura, (per termostato di serie), con cavo 20m
Sonda di umidità 4:20mA, (per umidostato di serie), con cavo 20m
Tubo a.p. in poliammide, ø9,6mm, rotolo da 100m, nero (pressione max 100bar a 23°C)
Raccordo slip-lock a tee, in ottone nichelato, ø9,6mm
Pinza troncatubi per tubo poliammide ø2-12mm

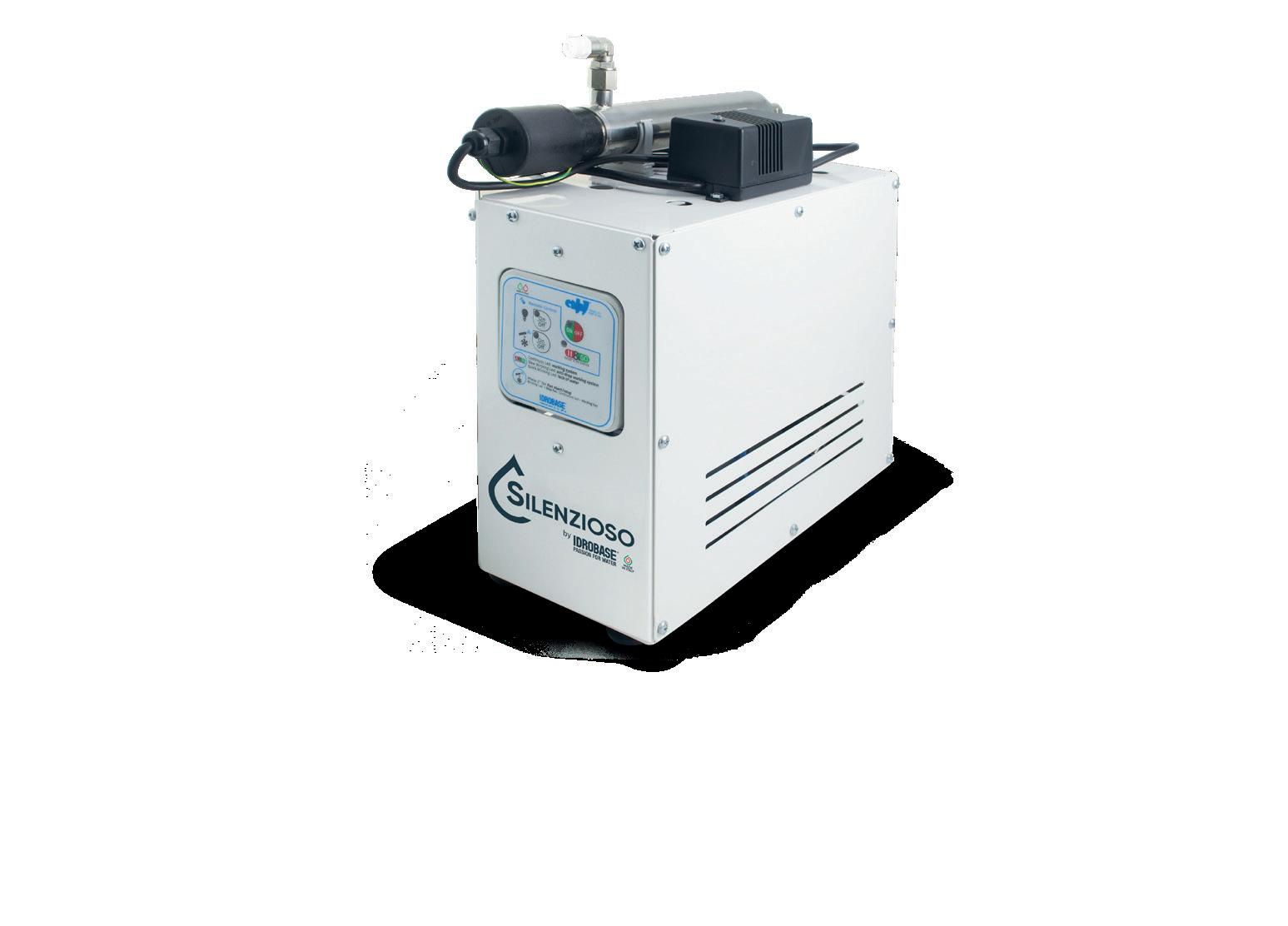

Uso domestico
SILENZIOSO
Dati Tecnici
PC.F25T-TW
Codice Modello Pressione Portata Potenza 230V-50Hz Dimensioni (L x P x H)mm Peso
Caratteristiche Tecniche
• Filtro acqua con cartuccia inox
• Fusibile di protezione termica
• Elettrovalvola ingresso acqua e scarico pressione Timer analogico integrato: lavoro 1/60"/pausa 1/60" **
** La pausa può essere cambiata dall'utente da secondi a minuti (1'/60')
• Ingresso Slip-Lock ø9,6mm
• Uscita Slip-Lock ø6,35mm
• Pompa a membrana 25l/h
Accessori pag. 84
Accessori pag. 84

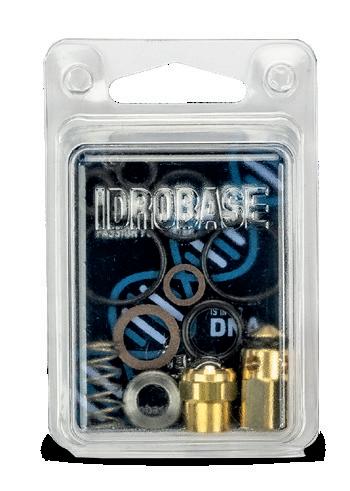

Set manutenzione pag. 91
INCLUSO

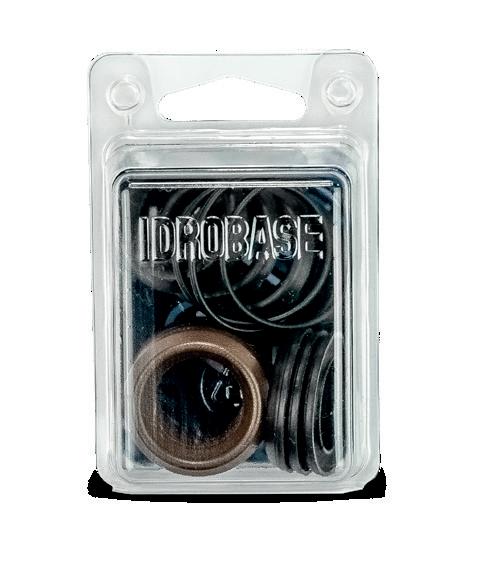

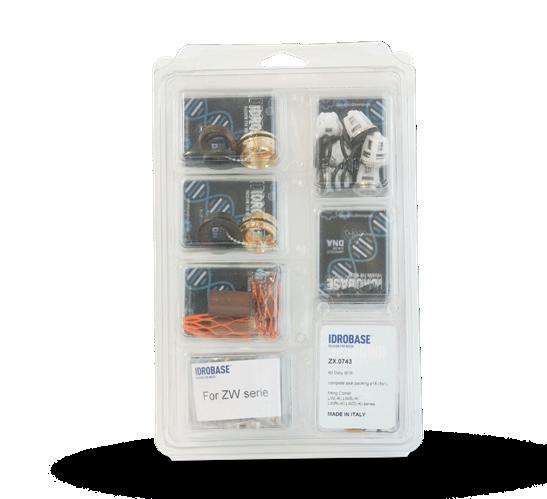

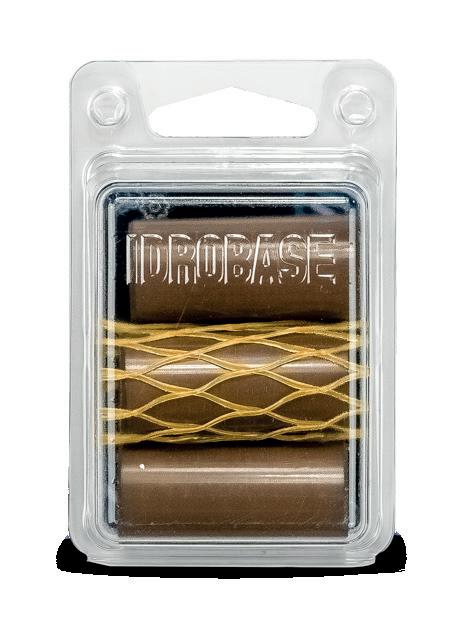

Set manutenzione pompa 500ore
Dati tecnici
Codice Modello No. ugelli* Pressione Portata Potenza (1x230V-50Hz)** Peso
ZX.5095-D
ZX.5090-D
* Il numero massimo di ugelli è calcolato utilizzando un ugello di fattore portata 15 (0,047l/min) a 60bar **Su richiesta disponibili versioni 230V/60Hz e 110V/60Hz
Nebulizza acqua sterilizzata
Nebulizza acqua sterilizzata

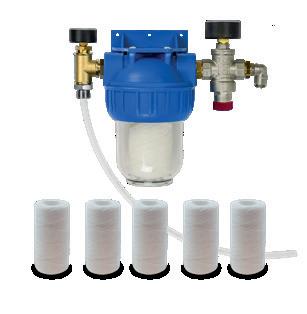

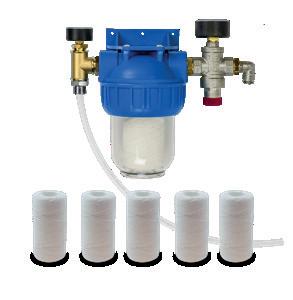

Kit ingresso acqua 5” completo di stabilizzatore pressione - 3/8”
Kit alimentazione idrica

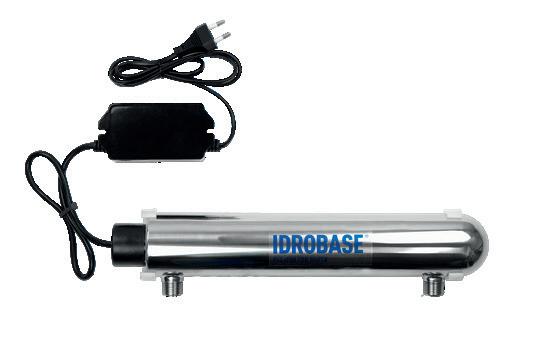

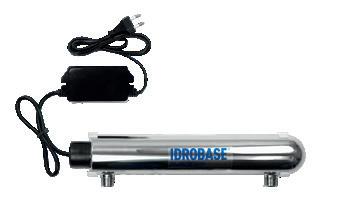

Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Accessori pag. 84
Set manutenzione pag. 91
INCLUSO

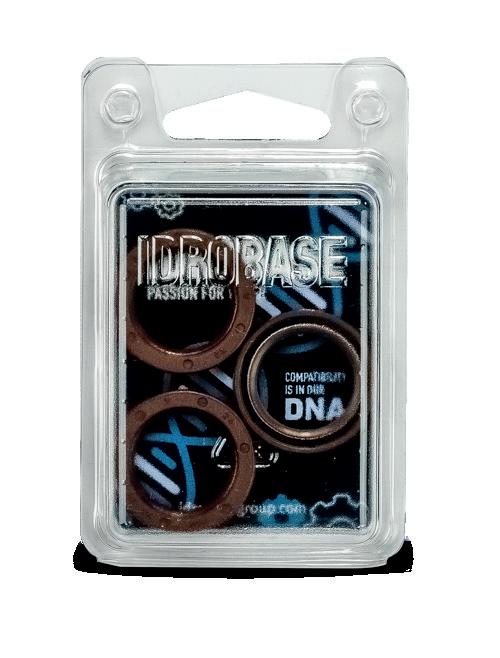

Set manutenzione pompa 500ore

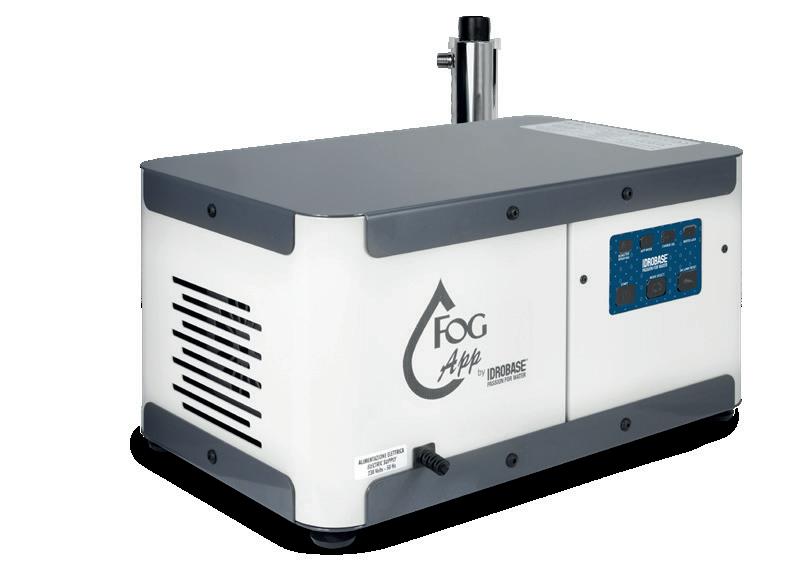

Modulo fog 60bar da 30 e 40 ugelli 230V-50/60Hz

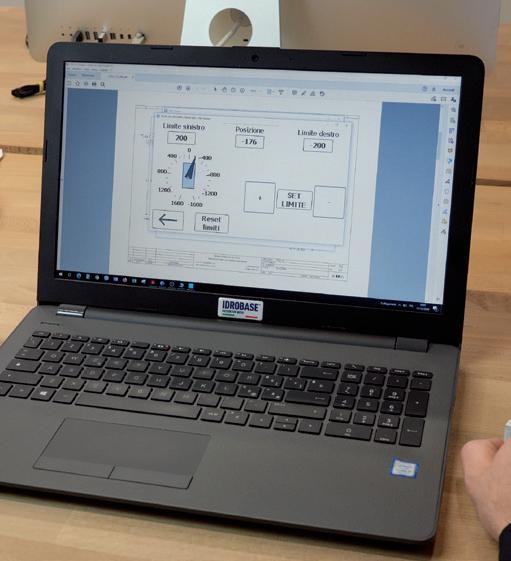

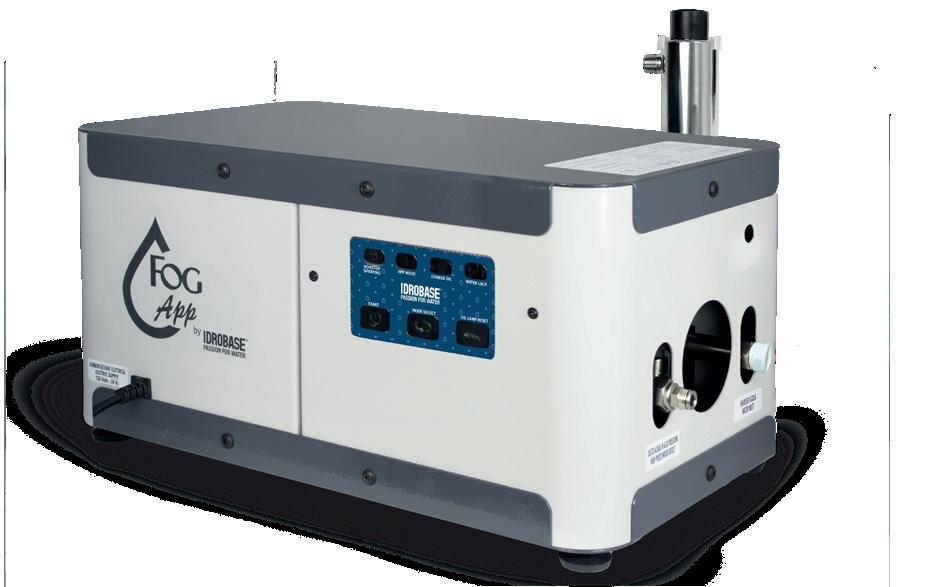

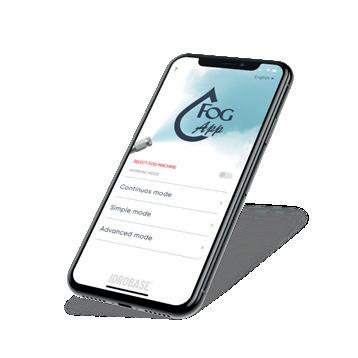

Fog App: how to use the fog module with your smartphone
Fog App: what does this fog module do?
Percorso efficienza Innovazione MCE 2018
• Attivabile tramite smartphone
• Silenzioso
• Compatto
• Basso consumo energetico
Dati tecnici
Codice Modello Pressione Portata Numero Ugelli* Potenza 230V-50/60Hz Dimensioni (LxPxH) Peso
ZX.FA1.5
ZX.FA2.0
FOG APP 1.5 60bar 1,5l/min 30 180W 415x250x215 10Kg
FOG APP 2.0 60bar 2l/min 40 250W 415x250x215 10Kg

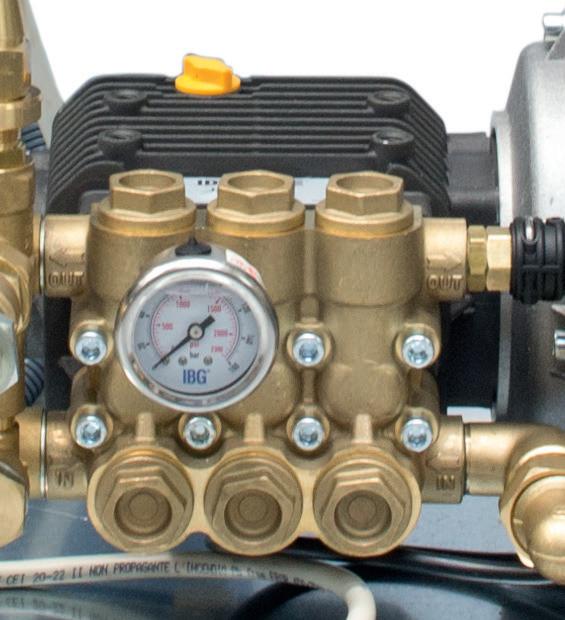

Motopompa assiale a tre pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata, motore elettrico 1300g/min.
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar.
Caratteristiche Tecniche
• Telaio in lamiera zincata e verniciata
• Elettropompa assiale a 3 pistoni con testata in ottone
Protezione termica contro sovraccarico corrente
• Valvola di by-pass
• Pressostato b.p. per mancanza acqua
• Elettrovalvola b.p. ingresso acqua Elettrovalvola a.p. per scarico pressione
• Ingresso Slip-Lock ø9,6mm
• Uscita Slip-Lock ø6,35mm
• Quadro strumenti con 3 pulsanti touch per:
- ON/OFF macchina
- Selezione modalità manuale o attivazione Bluetooth per controllo da smartphone
- Reset allarme per manutenzione pompa
Possibilità di gestire tramite l'app 3 diverse modalità:
- Nonstop: il modulo Fog lavora in modalità continuativa
- Simple mode: selezione dei giorni della settimana, selezione di max 4 fasce orarie, selezione tempi lavoro/pausa con min lavoro 3s e min pausa 15s
- Advanced mode: selezione dei giorni della settimana, selezione di max 20 fasce orarie, selezione tempi lavoro/pausa personalizzati per ogni fascia oraria con min lavoro 3s e min pausa 15s
Comandato da smartphone Uso
Nebulizza acqua sterilizzata
Kit alimentazione idrica
Di serie
Nebulizza acqua sterilizzata

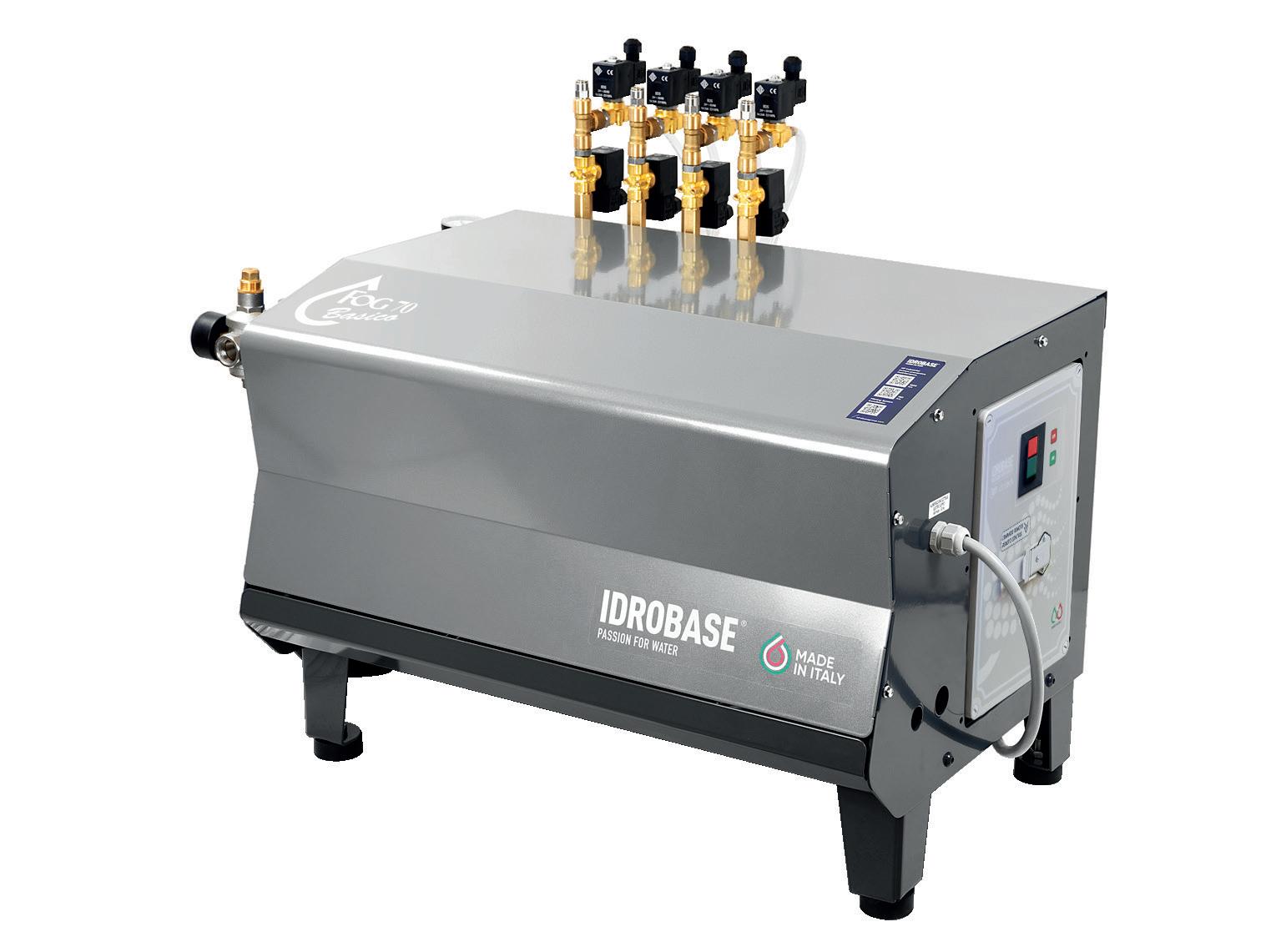

Modulo fog 60bar da 46 a 102 ugelli 230V-50/60Hz

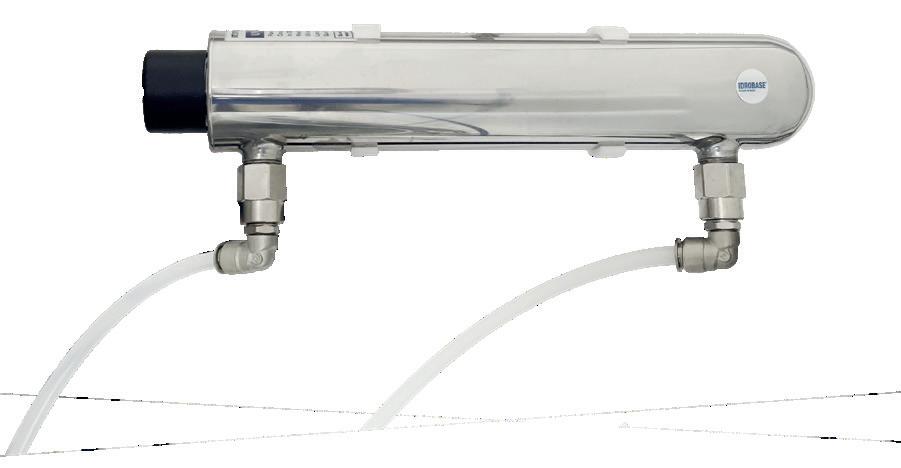

Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
• Semplice e compatto
• Predisposizione collegamento comandi remoti
• Elettrovalvola di scarico e pressostato mancanza acqua di serie
Pompa vecchia Pompa nuova Delta
Prezzo
Stesso prezzo
Pompa vecchia VS pompa nuova

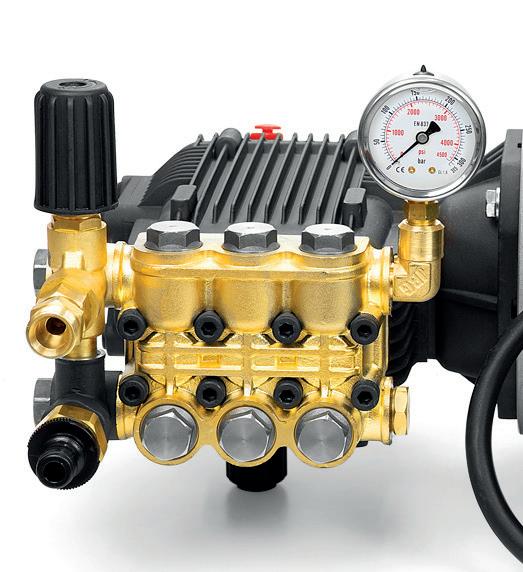

Pompa assiale a tre pistoni con testata in ottone e pistoni in acciaio ceramizzato (per versioni con portata di 2, 4 e 6 l/min)
Pompa nuova
Pompa vecchia
Pompa assiale a due pistoni
Codice Modello Pressione Portata Numero Ugelli* Potenza 230V-50Hz** Peso
ZX.F60-05
ZX.F60-1

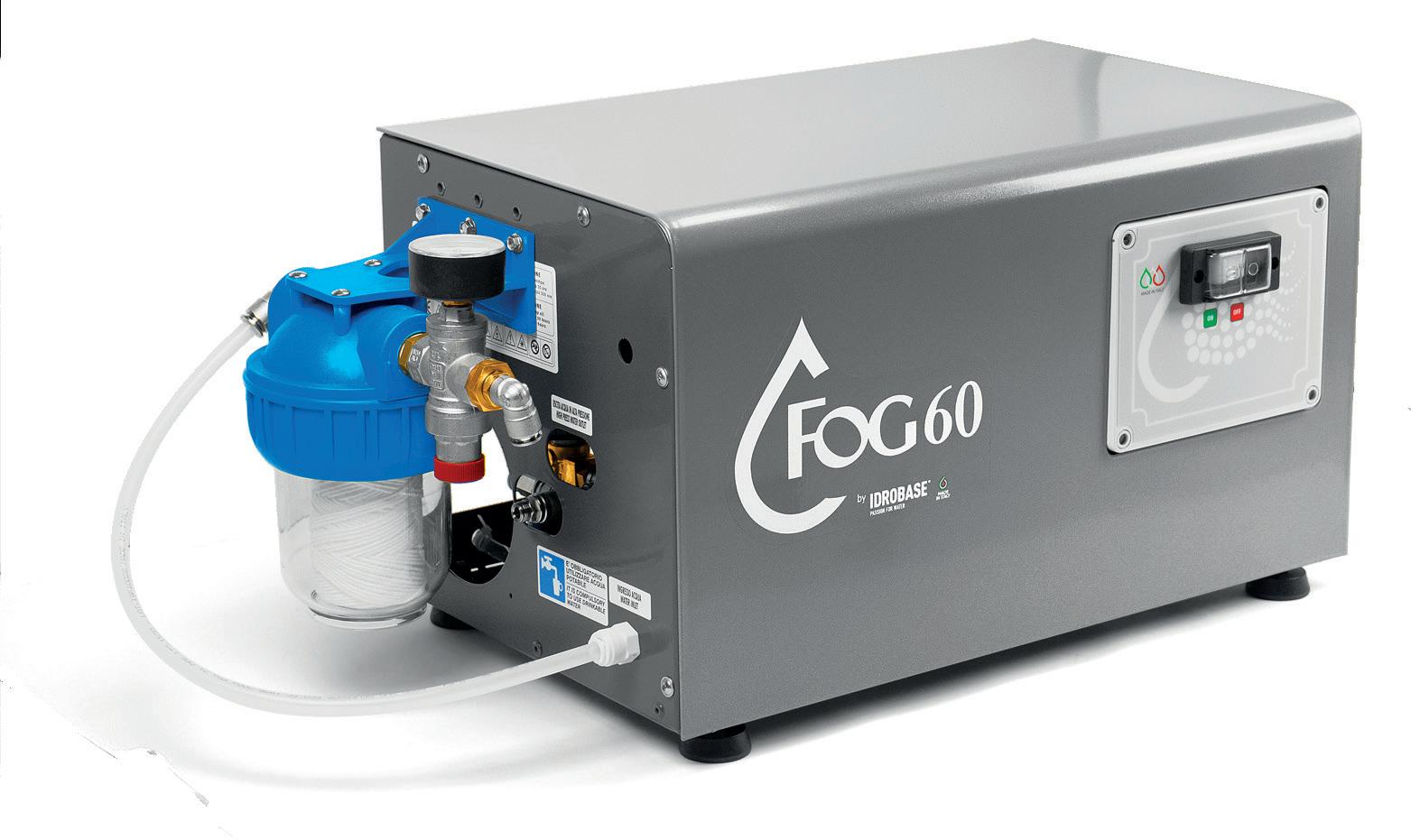

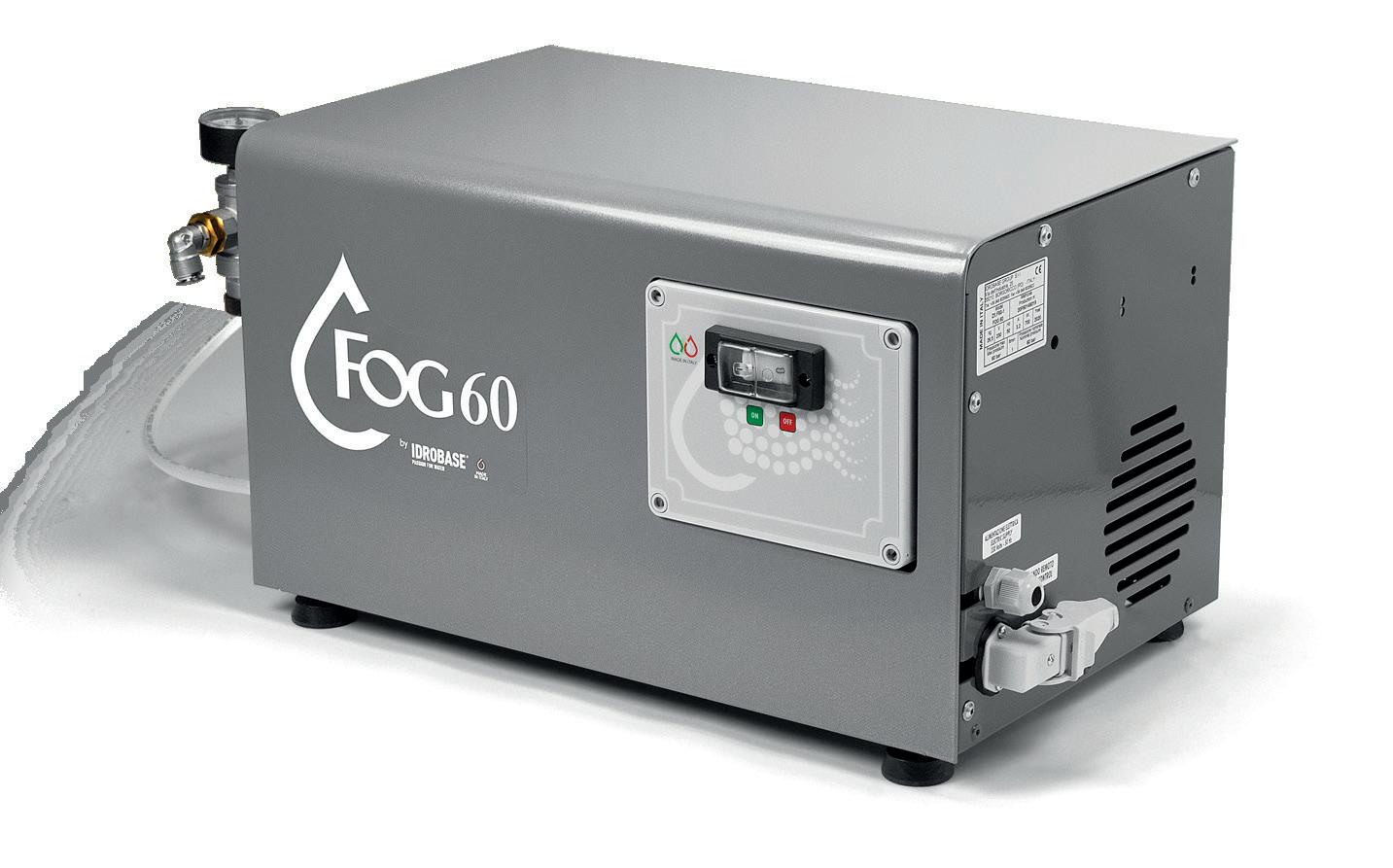

FOG 60-05
Motopompa assiale a due pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata, motore elettrico 1350g/min.
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar.
** Su richiesta disponibili versioni 230V/60Hz e 110V/60Hz
Pompa assiale a tre pistoni
Codice Modello Pressione Portata Numero Ugelli* Potenza 230V-50/60Hz Peso
ZX.F60-2
ZX.F60-4
ZX.F60-6
FOG 60-2 60bar 2,2l/min 2,4l/min 46 51 370W 29Kg
FOG 60-4 60bar 3,6l/min 4,8l/min 76 102 370W
Motopompa assiale a tre pistoni in acciaio ceramizzato, testata in ottone, valvola di by-pass integrata, motore elettrico 1450g/min.
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar.
INCLUSO Accessori pag. 84 Set manutenzione pag. 91
Set manutenzione pompa 500ore
Caratteristiche Tecniche
• Telaio in acciaio verniciato
• Elettrovalvola b.p. 230V-50Hz, ingresso acqua
• Elettrovalvola a.p. 230V-50Hz, per depressurizzazione linea (Si attiva solo in presenza di un comando remoto collegato)
Pressostato b.p. per mancanza acqua
• Quadro elettrico completo di: interruttore termico ON/OFF,
scheda elettronica per la gestione del sistema antigoccia
• Ingresso Slip-Lock ø9,6mm
• Uscita Slip-Lock ø6,35mm (per versioni 0,5, 1 e 2l/min)
Uscita Slip-Lock ø9,6mm (per versioni 4 e 6l/min)
• Dimensioni LxPxH: 600 x 300 x 300mm
Nebulizza acqua sterilizzata
Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)

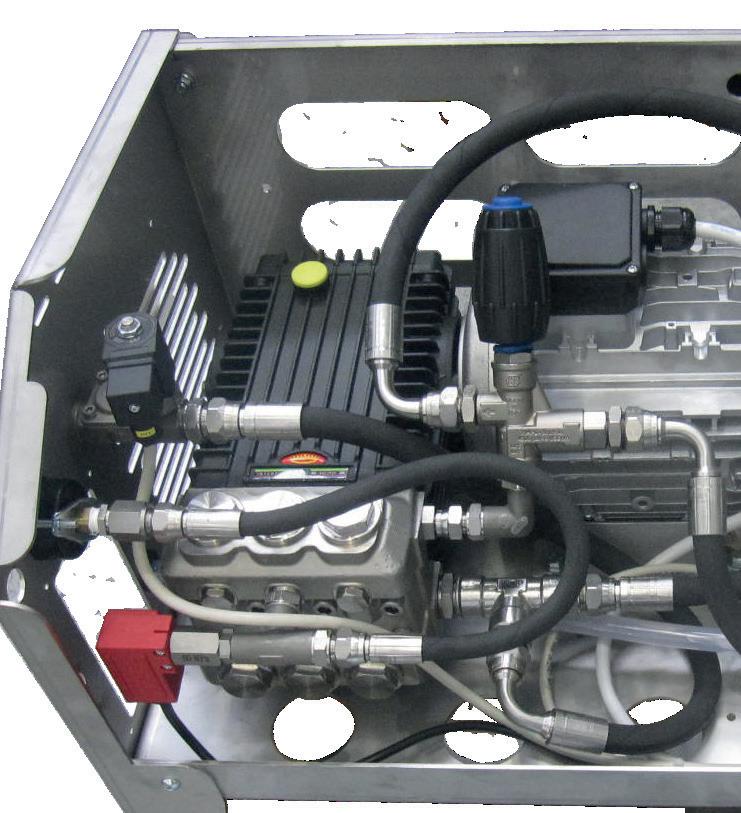

• Pompa a vista per facile manutenzione pompa
• Predisposizione per scheda elettronica
• Design essenziale
B - Pompa nuova
B - Pompa vecchia
Stesso prezzo
Pompa vecchia VS pompa nuova
Pompa assiale a tre pistoni con testata in ottone e pistoni in acciaio ceramizzato (per versioni con portata di 2, 4 e 6 l/min)
Pompa nuova
Pompa vecchia
Pompa assiale a due pistoni
Codice Modello Pressione Portata Numero Ugelli* Potenza 230V-50Hz** Peso
ZX.F60C05
ZX.F60C1

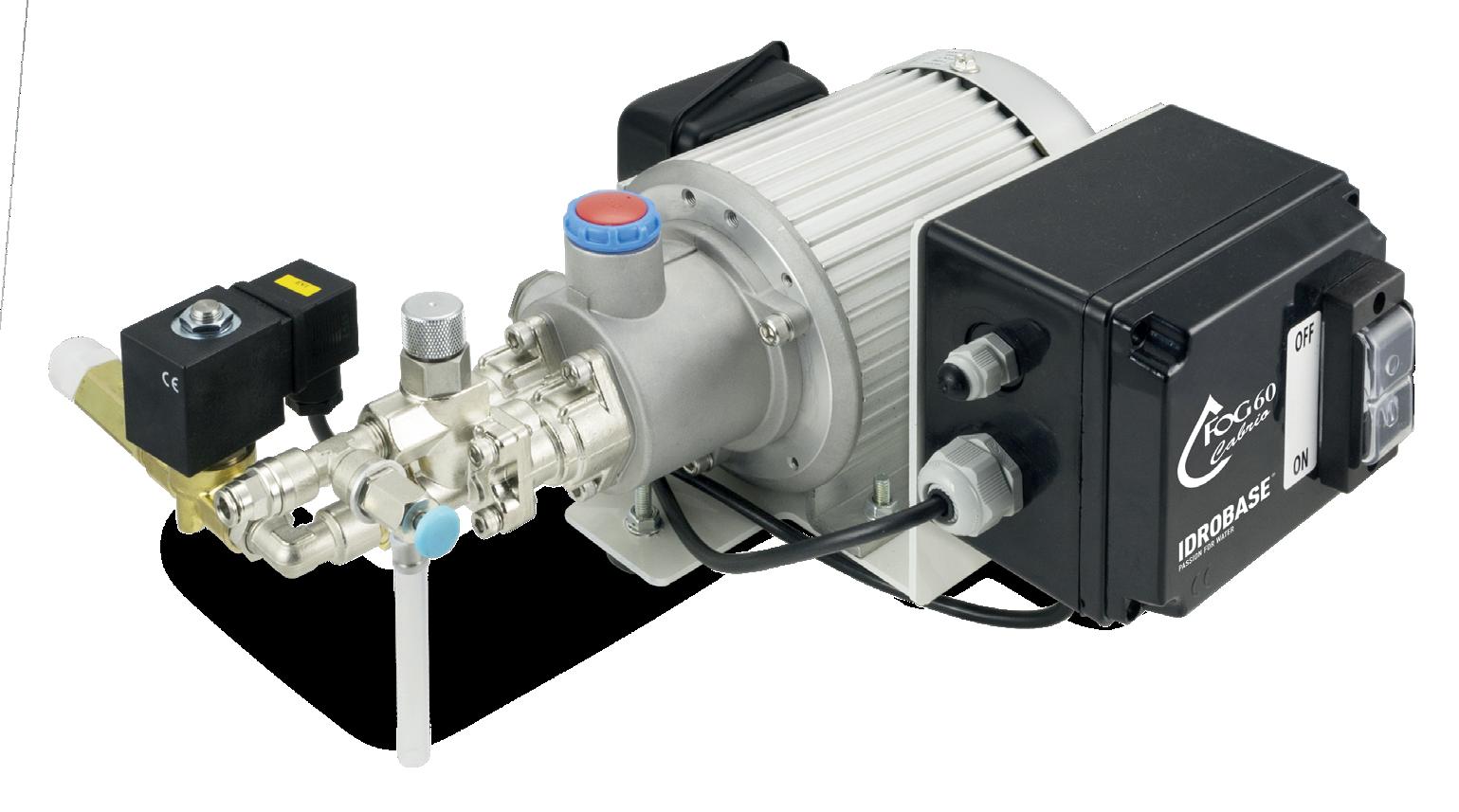

FOG 60 CABRIO-05 60bar 0,5l/min 10 125W 8Kg
FOG 60 CABRIO-1 60bar 1l/min 21 200W 8Kg
Motopompa assiale a due pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata, motore elettrico 1350g/min.
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar.
** Su richiesta disponibili versioni 230V/60Hz e 110V/60Hz
Pompa assiale a tre pistoni
Codice Modello
ZX.0569
ZX.0570
ZX.0571
Pressione
Portata
Numero Ugelli* Potenza 230V 50/60Hz Peso
FOG 60 CABRIO-02 60bar 2,2l/min 2,4l/min 46 51 370W 18Kg
FOG 60 CABRIO-04 60bar 3,6l/min 4,8l/min 76 102 370W 18Kg
FOG 60 CABRIO-06 60bar 4,8l/min 7,2l/min 102 153 745W 18Kg
Motopompa assiale a tre pistoni in acciaio ceramizzato, testata in ottone, valvola di by-pass integrata, motore elettrico 1450g/min.
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar.
Accessori pag. 84
Set manutenzione pag. 91
Set manutenzione pompa 500ore INCLUSO
Caratteristiche Tecniche
• Base formata da 4 piedini di appoggio
• Elettrovalvola b.p. 230V-50/60Hz, ingresso acqua
Scatola elettrica completa di interruttore termico ON/OFF luminoso e cavo elettrico di alimentazione da 3m con spina schuko, predisposta per alloggiamento
scheda elettronica ZX.0576-60 (optional)
• Ingresso Slip-Lock b.p. ø9,6mm
• Uscita Slip-Lock ø6,35mm (per versioni 0,5, 1 e 2l/min)
• Uscita Slip-Lock ø9,6mm (per versioni 4 e 6l/min)
Dimensioni LxPxH: 500 x 200 x 300mm

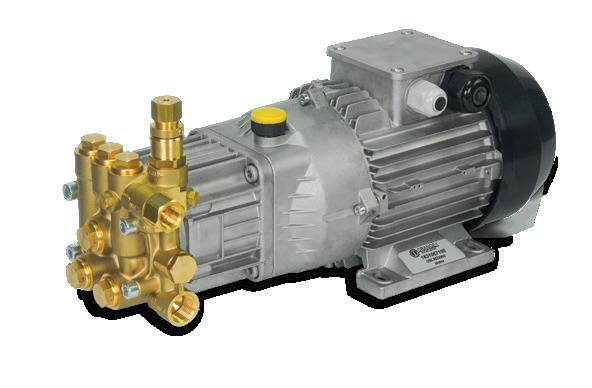

Gruppo pompa-motore professionale
• Completo di motore elettrico

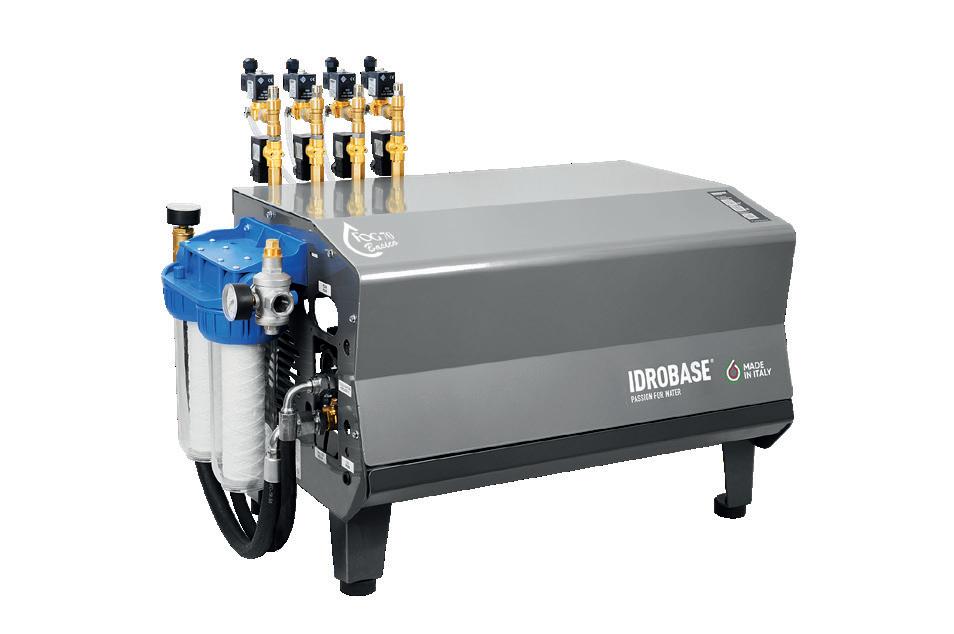

Modulo fog 70bar da 87 a 280 ugelli 3x400V-50Hz
• Pompa a bielle con flangia a tre pistoni in ceramica
• Manometro inox
• Interruttore termico
• Cavo alimentatore 3 metri

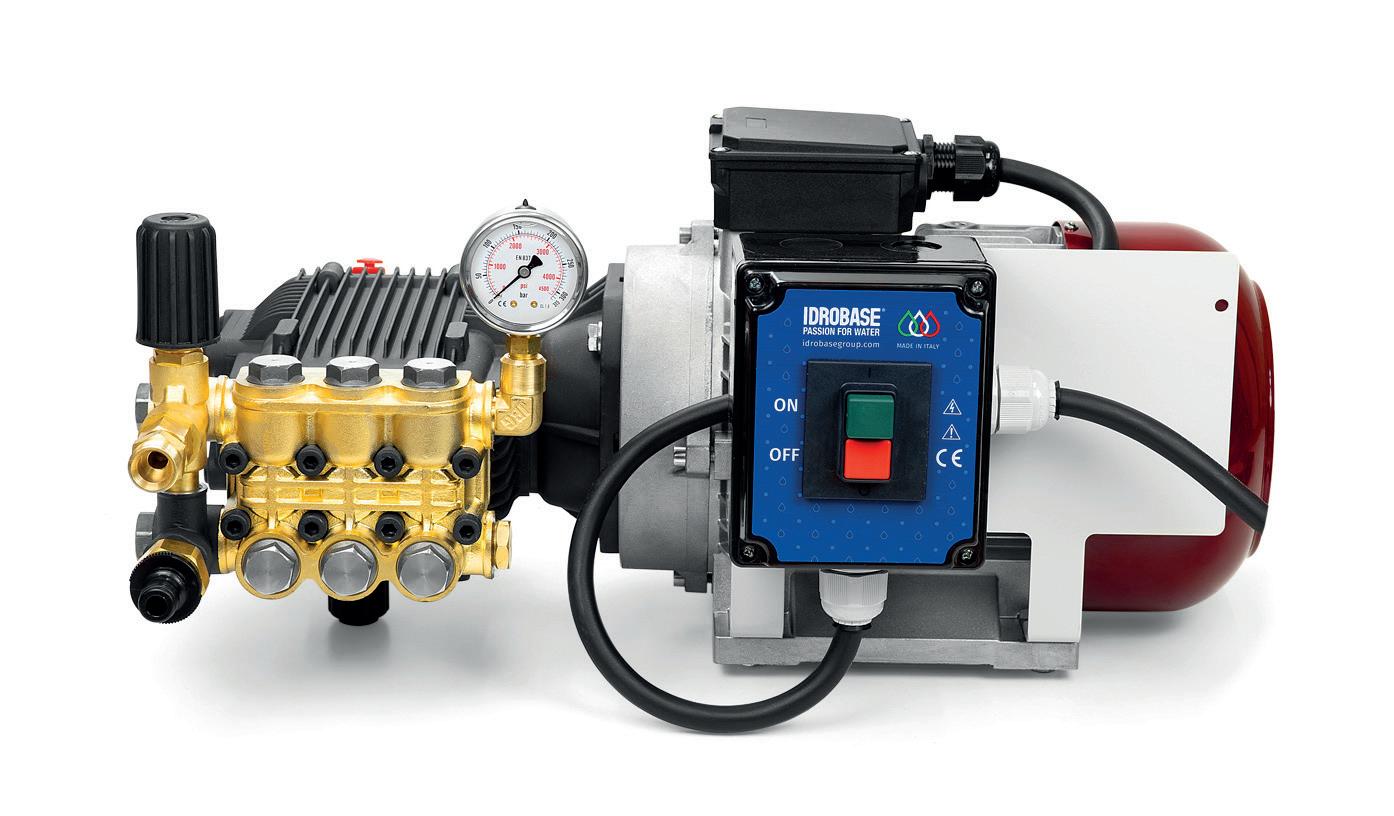

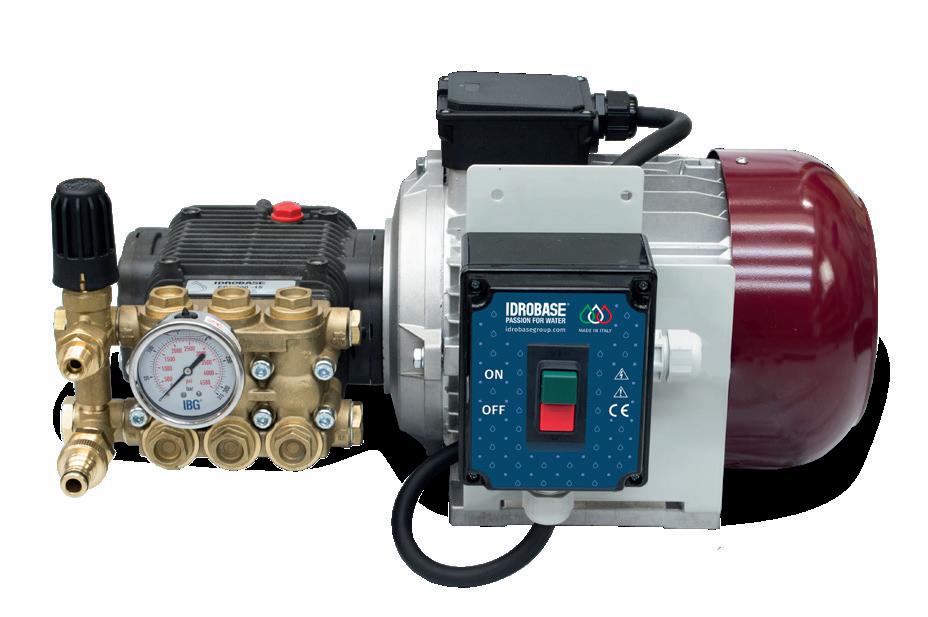

Gruppo pompa motore 3x400V-50Hz
Codice Pressione
ZX.MTPF70-11D
ZX.MTPF70-15D
Gruppo pompa-motore a 4 cuscinetti pre-assemblato e collaudato
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.204C di fattore portata 020 (0,075l/min) a 70bar
Set manutenzione pag. 92
Gruppo pompa motore 1x230V-50Hz
INCLUSO
Set manutenzione pompa 500ore
Codice Pressione Portata
ZX.MTPF60-2
ZX.MTPF60-4
ZX.MTPF60-6
ZX.MTPF60-8
ZX.MTPF60-11
Gruppo pompa-motore a 3 cuscinetti pre-assemblato e collaudato
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata 015 (0,047l/min) a 60bar
Gruppo pompa motore 3x400V-50Hz
Codice Pressione Portata Numero Ugelli* Potenza 3x400V-50Hz
ZX.MTPF70-6
ZX.MTPF70-8
ZX.MTPF70-11
ZX.MTPF70-15
ZX.MTPF70-18
ZX.MTPF70-21
Gruppo pompa-motore a 3 cuscinetti pre-assemblato e collaudato
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.204C di fattore portata 020 (0,075l/min) a 70bar
*Calcolo fatto con ugelli con fattore portata di 020
Set manutenzione pag. 92
Caratteristiche
INCLUSO
Set manutenzione pompa 750ore
Tecniche A
• Motore elettrico 400V-50Hz 1450g/min
• Pompa a bielle con flangia a tre pistoni in ceramica
• Manometro inox
• Quadro elettrico con interruttore termico Cavo alimentazione 3m Uscita 3/8 M
Caratteristiche Tecniche B
• Motore elettrico 230V-50Hz 1450g/min
• Pompa a bielle con flangia a tre pistoni in ceramica
• Manometro inox
• Quadro elettrico con interruttore termico Cavo alimentazione 3m Uscita 3/8 M
Caratteristiche Tecniche C
• Motore elettrico 3x400V-50Hz 1450g/min
• Pompa a bielle con flangia a tre pistoni in ceramica
• Manometro inox
• Quadro elettrico con interruttore termico Cavo alimentazione 3m Uscita 3/8 M
Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
• Semplice e compatto

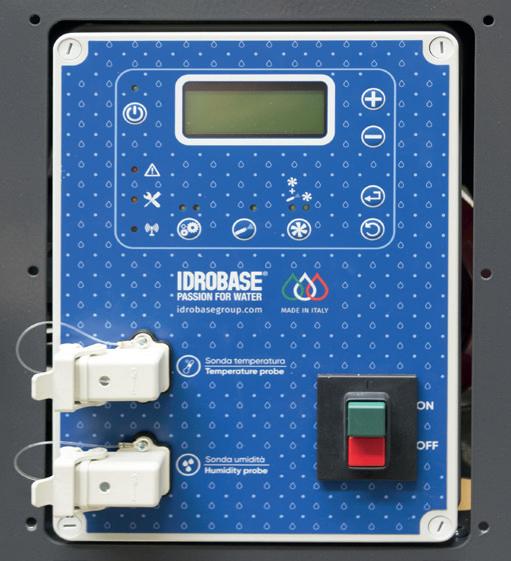

• Quadro comandi elettronico con
• termostato ed umidostato integrati
• Predisposizione per sonde umidità e temperatura

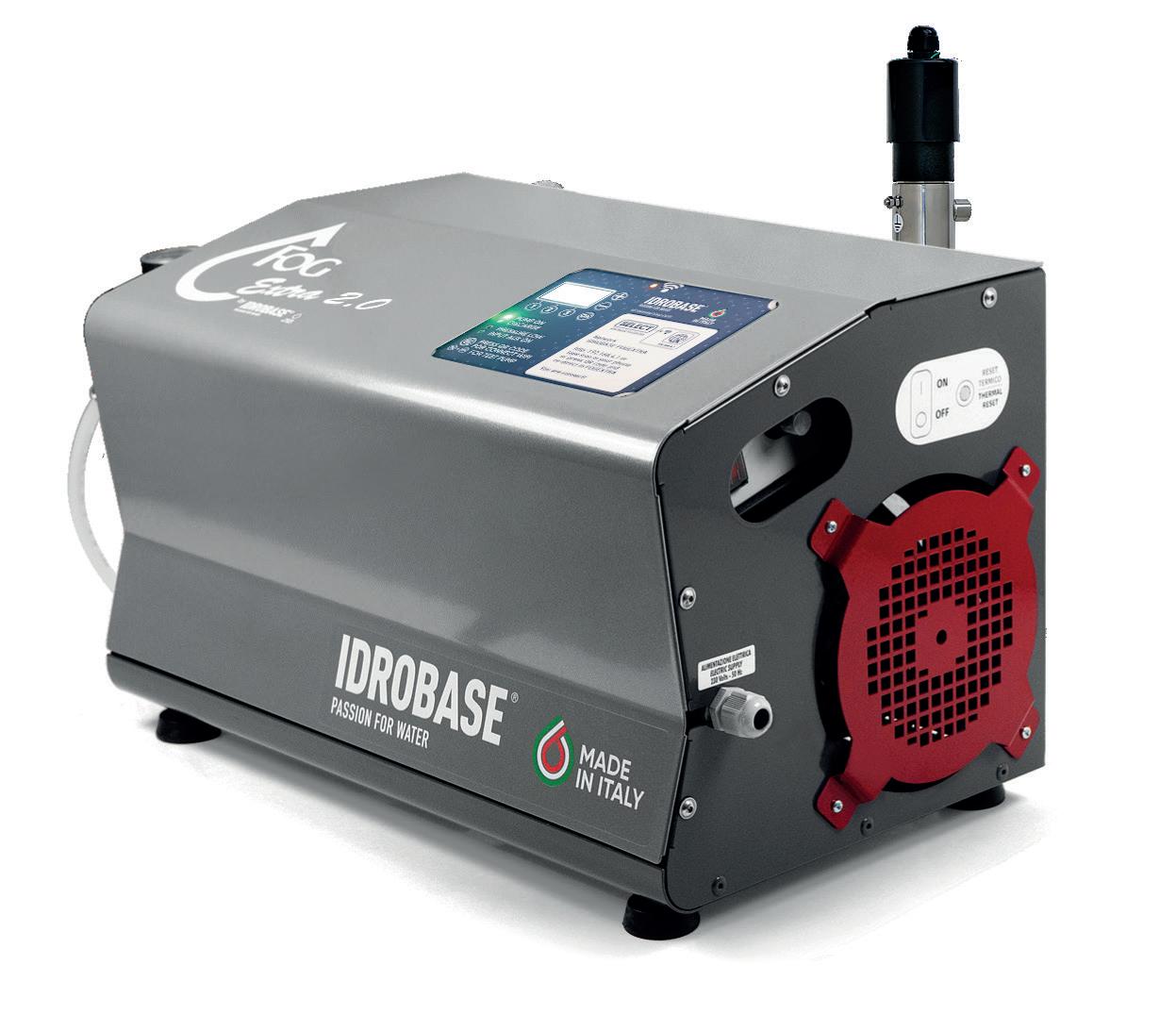

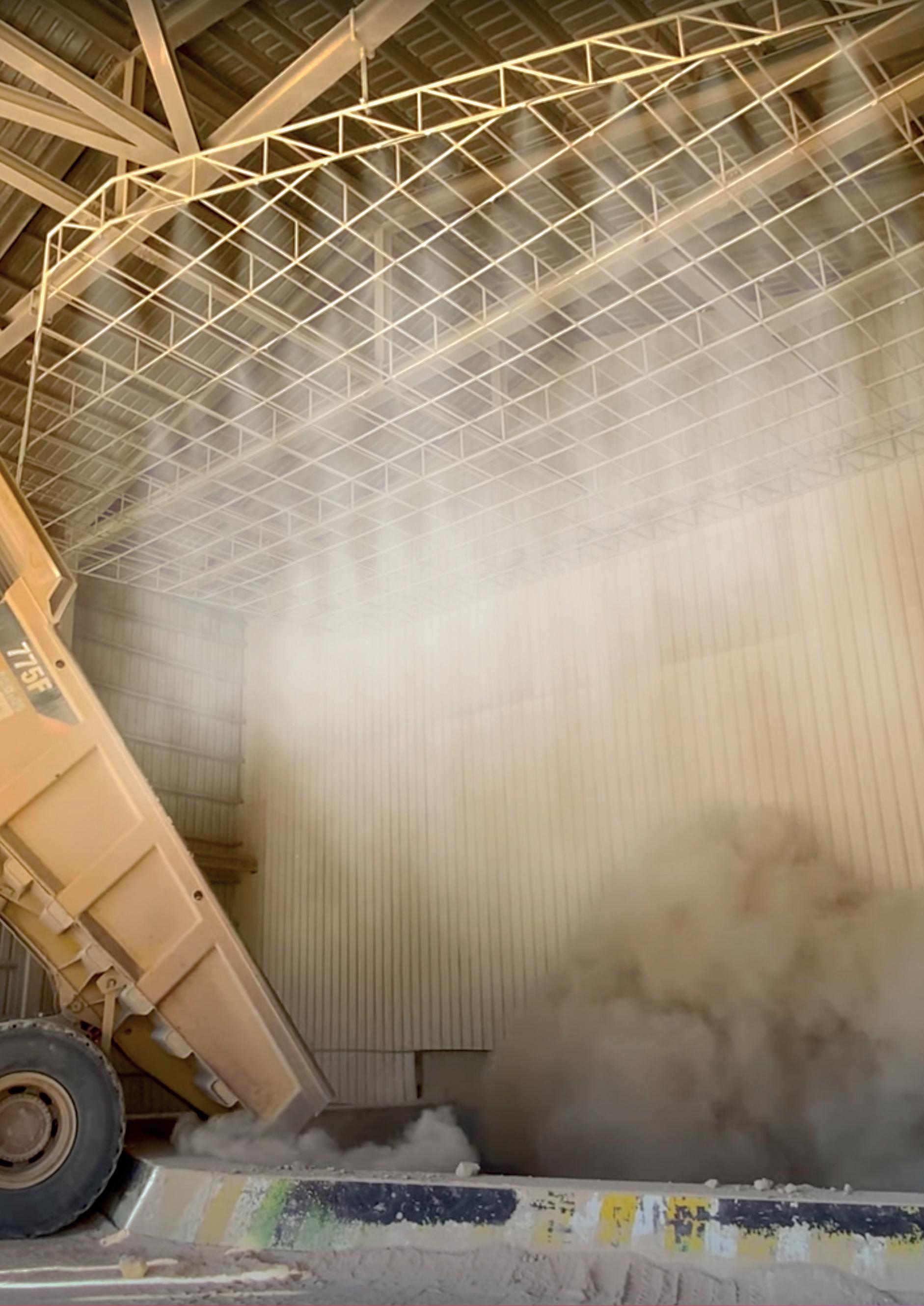

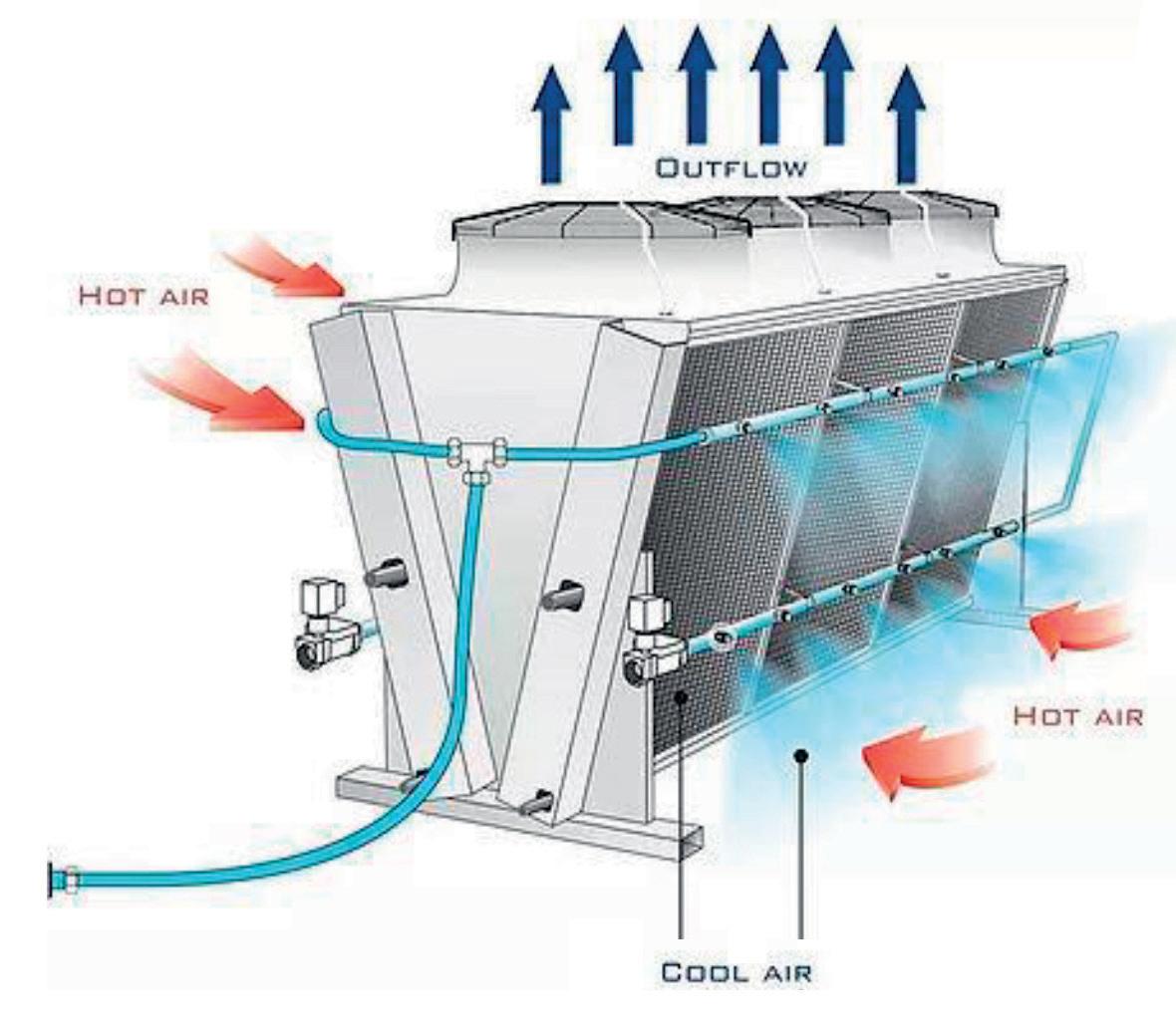

Fog Extra to cool, humidify, suppress dust and odours and many more Fog Extra How does it work? Modulo fog
• Possibilità di attivazione sistema da remoto
Di serie
Nebulizza acqua sterilizzata
Pompa vecchia
Pompa nuova Delta
Prezzo
Stesso prezzo
Pompa vecchia VS pompa nuova
Pompa assiale a tre pistoni con testata in ottone e pistoni in acciaio ceramizzato (per versioni con portata di 2, 4 e 6 l/min)
Pompa nuova
Pompa vecchia
Pompa assiale a due pistoni
Codice Modello Pressione
ZX.FL-05
ZX.FL-1
FOG EXTRA-05 60bar
Portata Numero Ugelli* Potenza 230V-50Hz** Peso

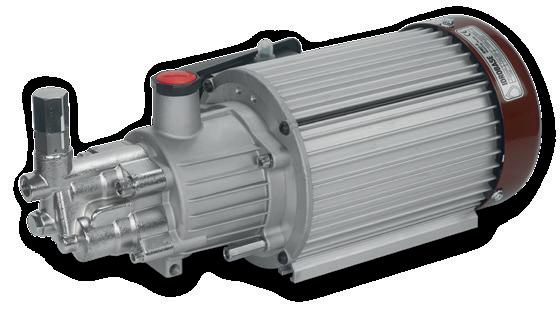

Motopompa assiale a due pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata, motore elettrico 1350g/min.
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar.
** Su richiesta disponibili versioni 230V/60Hz e 110V/60Hz
Pompa assiale a tre pistoni
Modello Pressione
ZX.FL-2
ZX.FL-4
ZX.FL-6
FOG EXTRA-2 60bar
Portata Numero Ugelli* Potenza 230V-50Hz Peso
Motopompa assiale a tre pistoni in acciaio ceramizzato, testata in ottone, valvola di by-pass integrata, motore elettrico 1450g/min.
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar.
INCLUSO Accessori pag. 84 Set manutenzione pag. 91

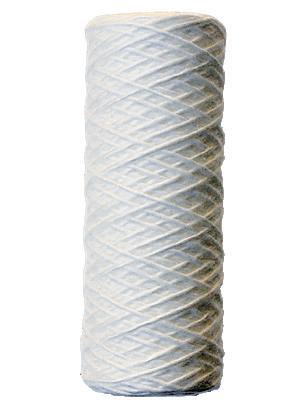

Set manutenzione pompa 500ore
Comandi Fog Extra
• Umidostato di serie
• Termostato di serie
Interfaccia a display
• Temporizzatore ciclico ON/OFF
ON/OFF generale
Allarme mancanza acqua
Allarme rottura tubo / perdite d'acqua
• Programmatore settimanale a fasce orarie
• Conta ore e programma manutenzione pompa
• Predisposizione per collegamento
sistemi di ventilazione 230V
• Predisposizione per collegamento da remoto
Interruttore attivazione modalità automatica
Caratteristiche Tecniche
Telaio in acciaio verniciato
• Valvola di by-pass integrata
• Elettrovalvola b.p. 230V-50Hz, ingresso acqua Elettrovalvola a.p. 230V-50Hz, per depressurizzazione linea
ON/OFF misting (lavoro continuo)
• Quadro elettrico completo di: interruttore termico ON/OFF, scheda
Pulsanti settaggio
ON/OFF del sistema combinato misting+ventilazione
elettronica per la gestione del sistema antigoccia e temporizzatore
• Ingresso Slip-Lock ø9,6mm
• Uscita Slip-Lock ø6,35mm (per versione 0,5, 1 e 2l/min), ø9,6mm (per versione 4 e 6l/min)
• Pressostato a.p. per mancanza acqua e rottura tubo
• Dimensioni LxPxH: 600 x 300 x 300mm
Codice
Modulo
Nebulizza acqua sterilizzata
Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
• Essenziale

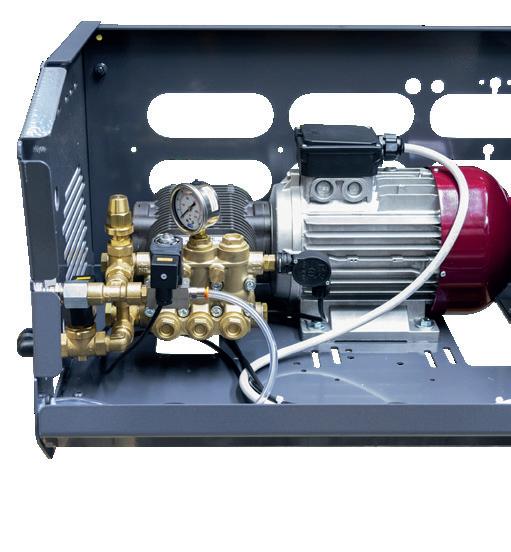

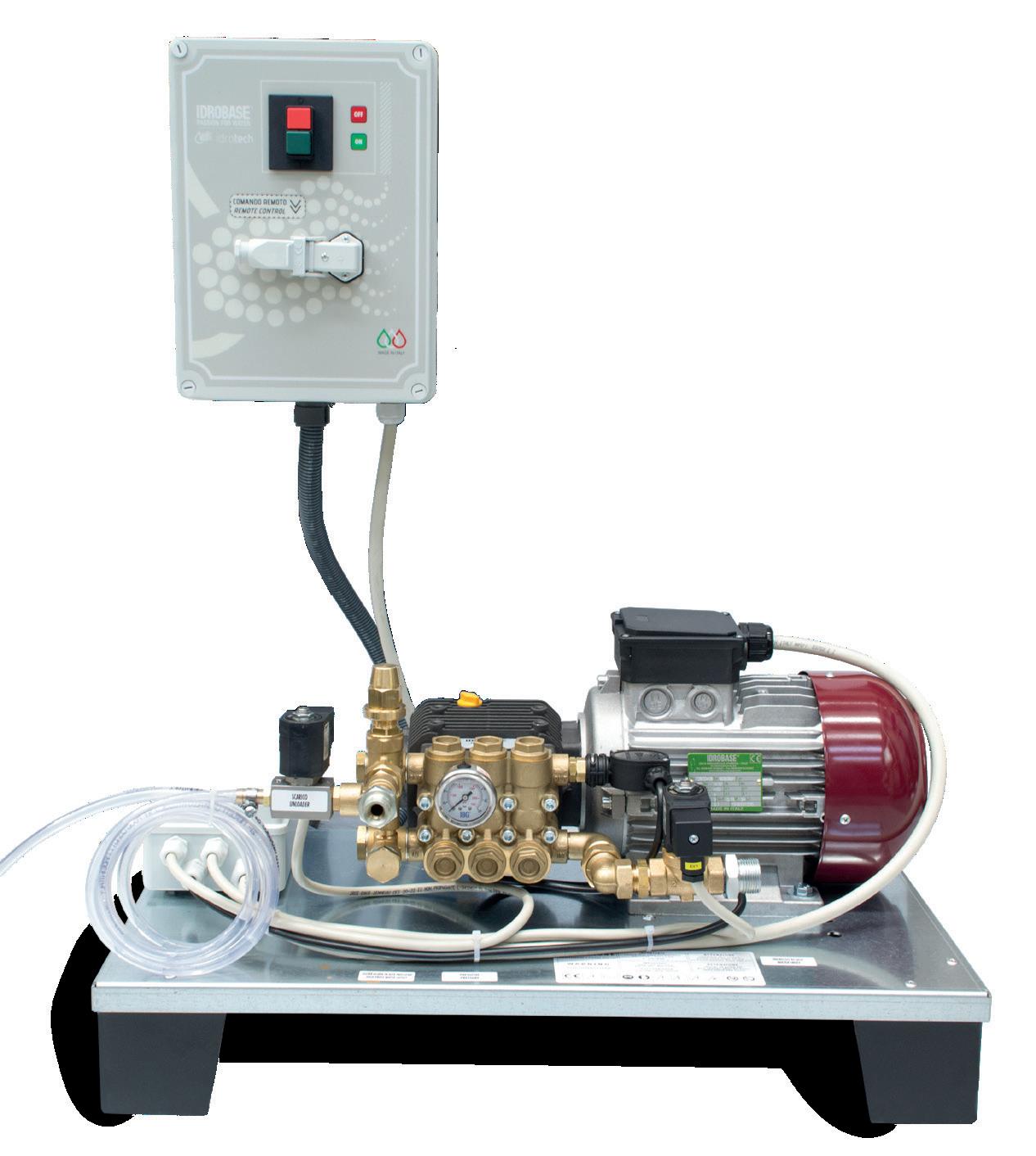

• Pompa a vista per una facile manutenzione pompa
• Gestione elettromeccanica dei dispositivi di sicurezza
• Possibilità di collegamento dispositivi di controllo remoto

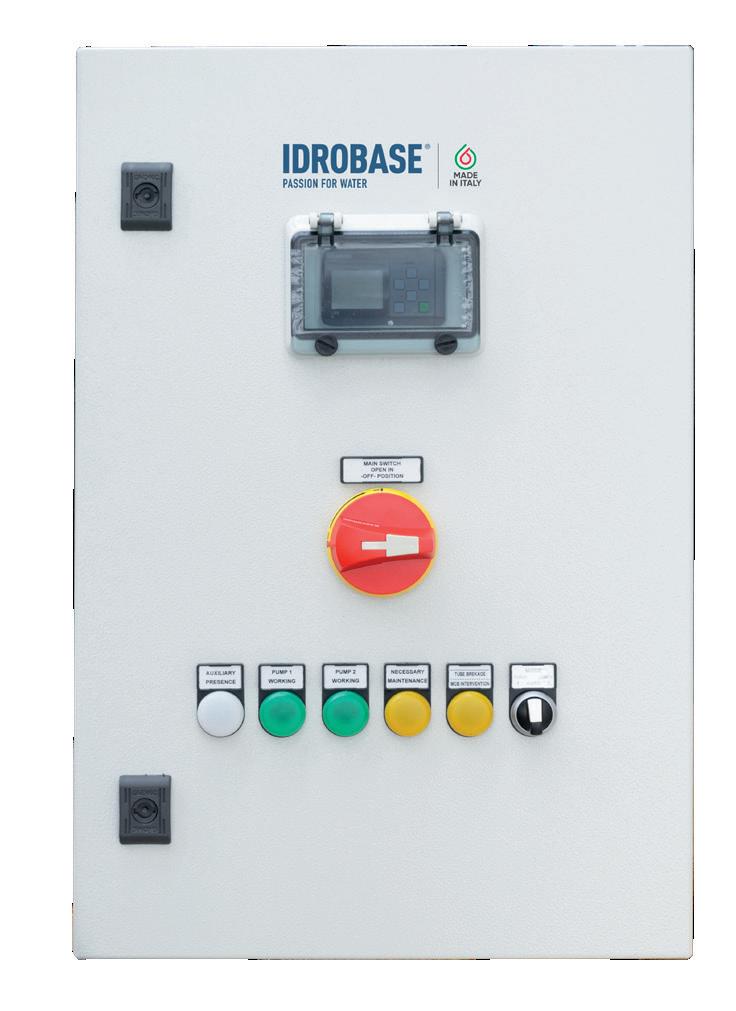

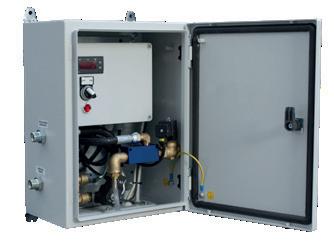

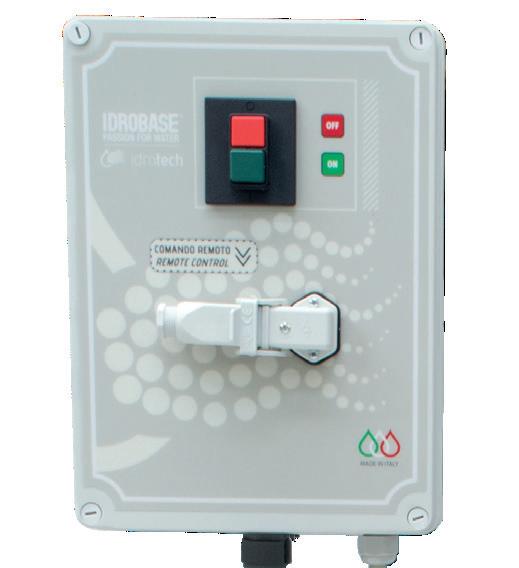

Quadro comandi e uscita attacco remoto per dispositivi esterni (esempio: umidostato, termostato, ecc)

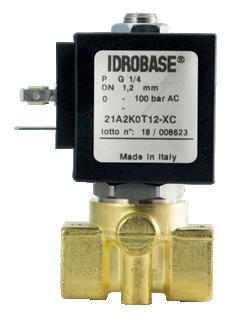

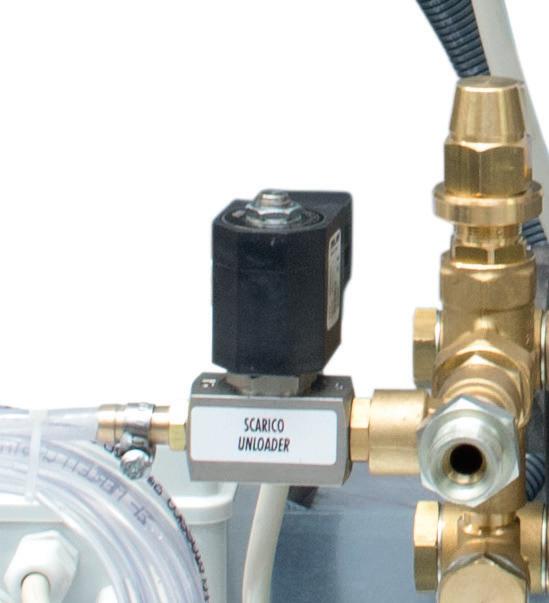

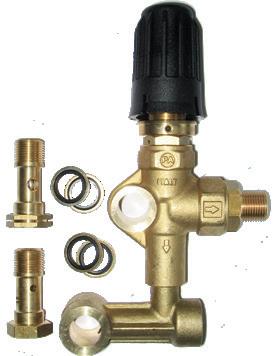

Particolare dell’elettrovalvola di scarico e della valvola di by-pass

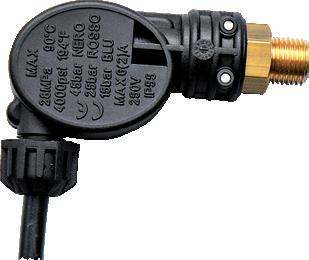

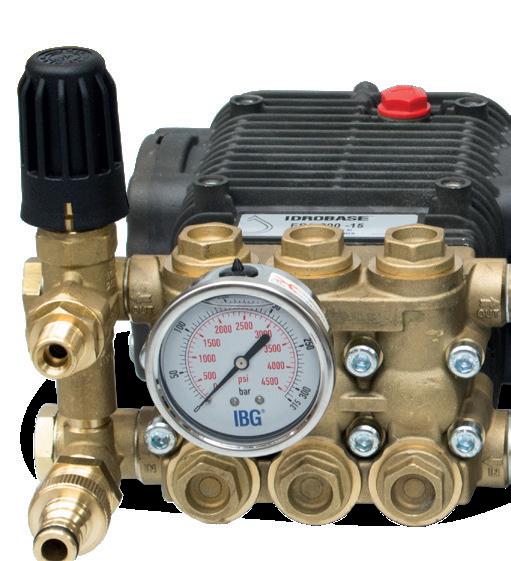

Particolare della testata e dell'indicatore di pressione
Dati Tecnici
ZX.F70AP01
ZX.F70AP02
ZX.F70AP04
ZX.F70AP65
ZX.F70AP08
ZX.F70AP11
ZX.F70AP13
ZX.F70AP15
ZX.F70AP18
ZX.F70AP21
ZX.F70AP26
ZX.F70AP33
ZX.F70AP42
Modello Pressione Portata Numero Ugelli* Potenza 3x400V-50Hz Peso
FOG 70 APERTO-1 70bar 1l/min 13 1,5kW 35Kg
FOG 70 APERTO-2 70bar 2l/min 27 1,5kW 35Kg
FOG 70 APERTO-4 70bar 4l/min 53 1,5kW 35Kg
FOG 70 APERTO-6,5 70bar 6,5l/min 87 1,5kW 35Kg
FOG 70 APERTO-8 70bar 8l/min 107 1,5kW 35Kg
FOG 70 APERTO-11 70bar 11l/min 147 1,5kW 35Kg
FOG 70 APERTO-13 70bar 13l/min 173 2,2kW 38Kg
FOG 70 APERTO-15 70bar 15l/min 200 2,2kW 38Kg
FOG 70 APERTO-18 70bar 18l/min 240 3kW 40Kg
FOG 70 APERTO-21 70bar 21l/min 280 3kW 40Kg
FOG 70 APERTO-26 70bar 26l/min 347 4kW 43Kg
FOG 70 APERTO-33 70bar 33l/min 440 6,3kW 58Kg
FOG 70 APERTO-42 70bar 42l/min 560 6,3kW 58Kg
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.204C di fattore portata 020 (0,075l/min) a 70bar
Accessori pag. 84 Set manutenzione pag. 92 Set manutenzione pompa 750ore INCLUSO
Caratteristiche Tecniche
• Base in acciaio zincato completa di piedini
• Pompa professionale a bielle, testata in ottone e 3 pistoni in ceramica
• Motore elettrico 1450g/min, 3x400V-50Hz, S1
• Valvola by-pass, in ottone
• Manometro in bagno di glicerina
Elettrovalvola b.p. 24V-50Hz, ingresso acqua
• Elettrovalvola a.p. 24V-50Hz per scarico pressione
• Pressostato a.p. per mancanza acqua e rottura tubo
• Quadro elettrico completo di: interruttore termico ON/OFF, teleruttore, fusibili, trasformatore 380/220/24V. Predisposto per essere collegato a dispositivi esterni (esempio: termostato, umidostato, ecc.)
• Ingresso 3/4” M
• Uscita 1/2” M
• Dimensioni LxPxH: 380 x 650 x 350mm
Hotel - United Arab Emirates

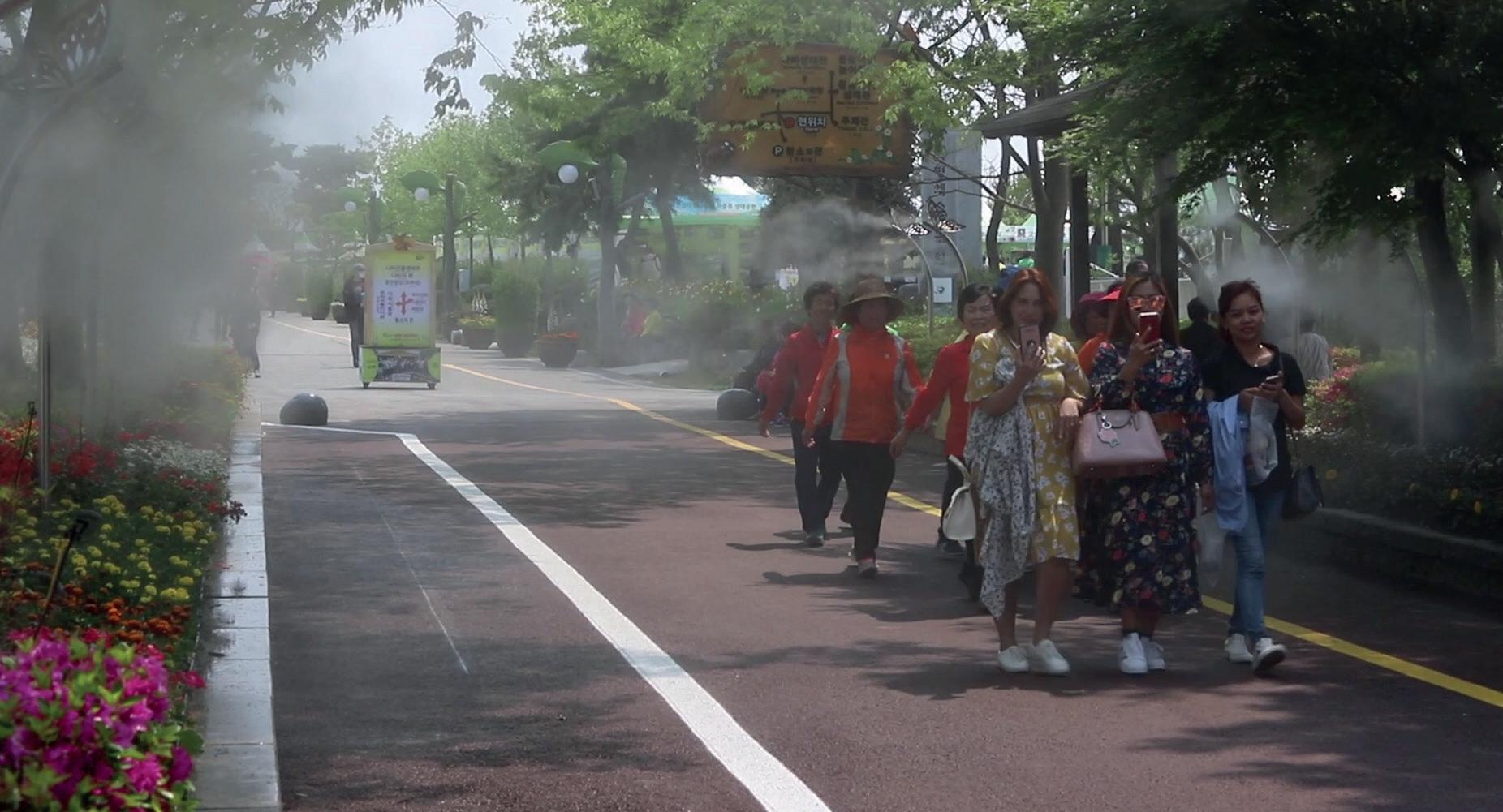

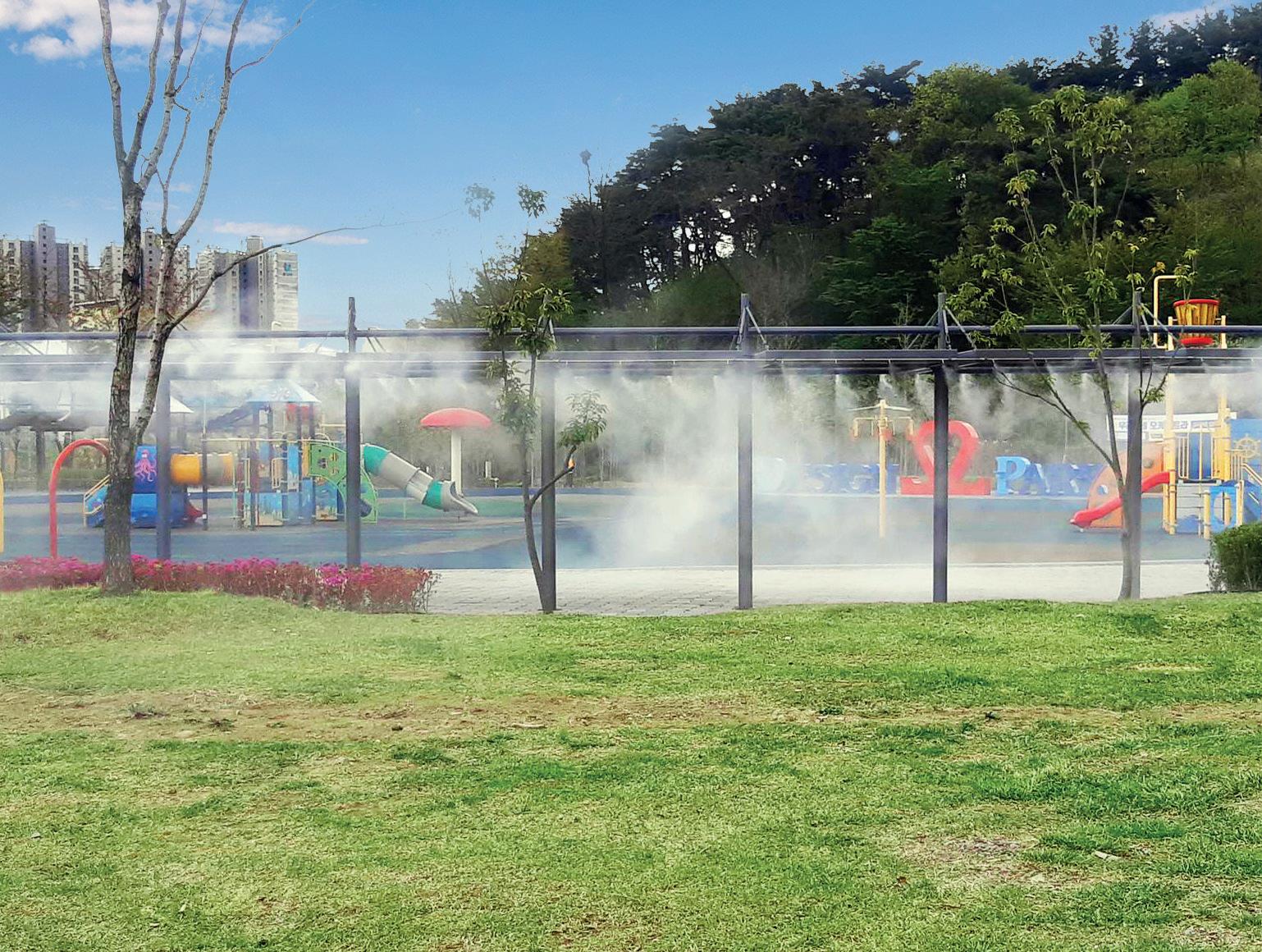

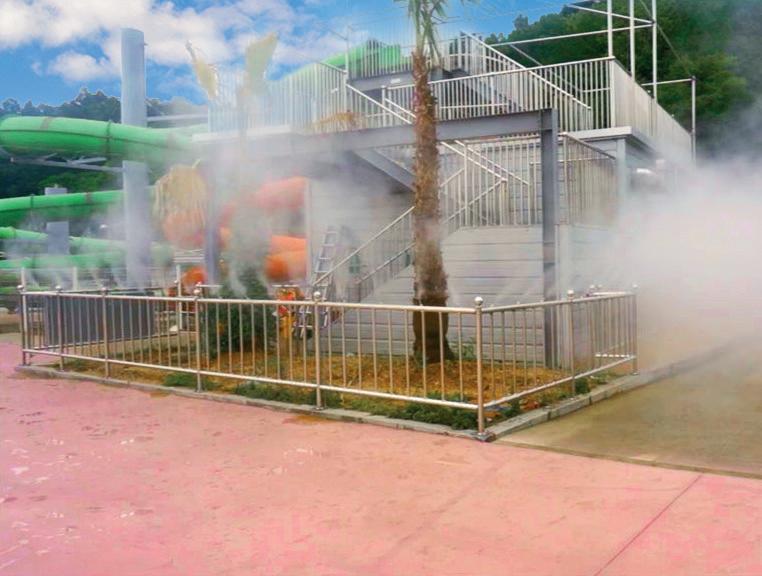

Playground - South Korea
Codice
Nebulizza acqua sterilizzata
Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
Disponibile anche in versione 100% acciaio inox

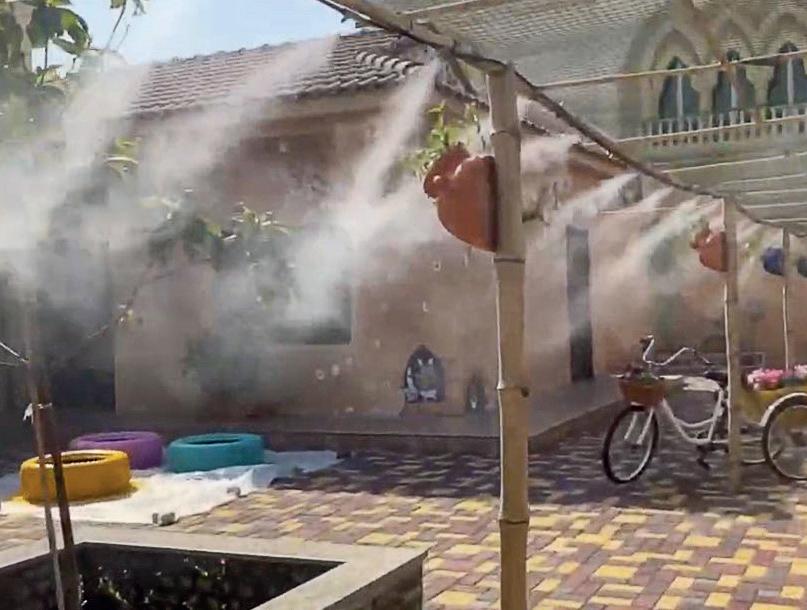

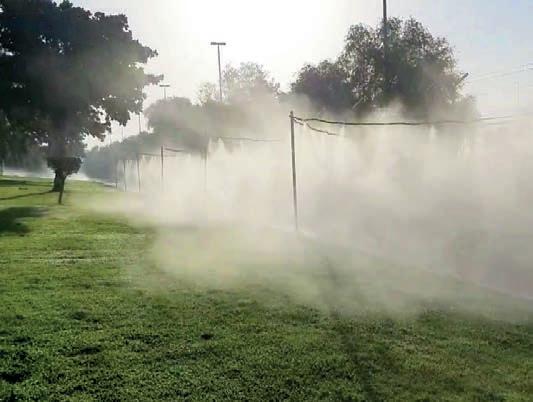

Misting system installation
• Robusta struttura in acciaio verniciato
• Compatto
• Possibilità di installare accessori direttamente a bordo macchina
• Possibilità di collegamento dispositivi di controllo remoto
Idrobase Industrial Pump VS Idrobase Professional Pump

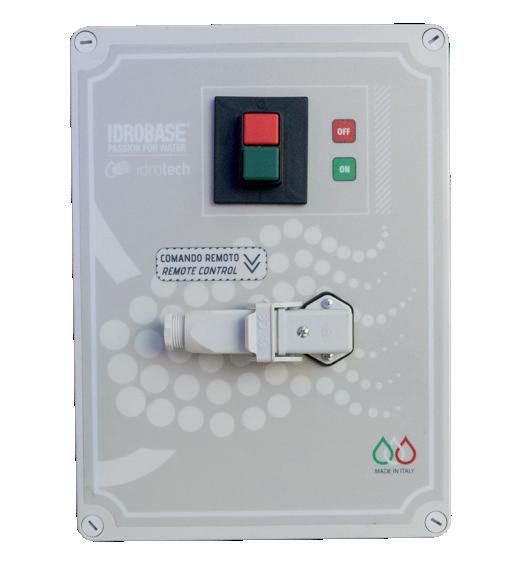

Fog 70bar Basico, particolare dell’attacco remoto per collegare dispositivi esterni come ad esempio: umidostato, termostato o altro
Modulo
70 Basico è disponibile anche nella versione completamente in acciaio inox (cofano, testata pompa, elettrovalvole, by-pass)
Modulo
Dati Tecnici
Codice Modello
ZX.F70B01
ZX.F70B02
ZX.F70B04
ZX.F70B06
ZX.F70B08
ZX.F70B11
ZX.F70B13
ZX.F70B15
ZX.F70B18
ZX.F70B21
ZX.F70B26
ZX.F70B33
ZX.F70B42
Pressione Portata Numero Ugelli* Potenza 3x400V-50Hz Peso
FOG 70 BASICO-1 70bar 1l/min 13 1,5kW 58Kg
FOG 70 BASICO-2 70bar 2l/min 27 1,5kW 58Kg
FOG 70 BASICO-4 70bar 4l/min 53 1,5kW 58Kg
FOG 70 BASICO-6,5 70bar 6,5l/min 87 1,5kW 58Kg
FOG 70 BASICO-8 70bar 8l/min 107 1,5kW 58Kg
FOG 70 BASICO-11 70bar 11l/min 147 1,5kW 58Kg
FOG 70 BASICO-13 70bar 13l/min 173 2,2kW 61Kg
FOG 70 BASICO-15 70bar 15l/min 200 2,2kW 61Kg
FOG 70 BASICO-18 70bar 18l/min 240 3kW 66Kg
FOG 70 BASICO-21 70bar 21l/min 280 3kW 66Kg
FOG 70 BASICO-26 70bar 26l/min 347 4kW 80Kg
FOG 70 BASICO-33 70bar 33l/min 440 6,3kW 98Kg
FOG 70 BASICO-42 70bar 42l/min 560 6,3kW 98Kg
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.204C di fattore portata 020 (0,075l/min) a 70bar
INCLUSO
Accessori pag. 84 Set manutenzione pag. 92 Set manutenzione pompa 750ore
Caratteristiche Tecniche
Telaio in acciaio verniciato
Pompa professionale a bielle, testata in ottone e 3 pistoni in ceramica
Motore elettrico 1450g/min, 3x400V-50Hz, S1
• Valvola by-pass, in ottone
• Manometro in bagno di glicerina in acciaio inox AISI 304
• Elettrovalvola b.p. ingresso acqua 24V-50Hz Elettrovalvola a.p. 24V-50Hz per depressurizzazione linea
Pressostato a.p. per mancanza acqua e rottura tubo Quadro elettrico completo di: interruttore termico ON/OFF, teleruttore, fusibili, trasformatore 380/220/24V. Predisposto per essere collegato a dispositivi esterni (esempio: termostato, umidostato, ecc.) Ingresso 3/4” M
• Uscita 1/2” M Dimensioni LxPxH: 450 x 780 x 500mm

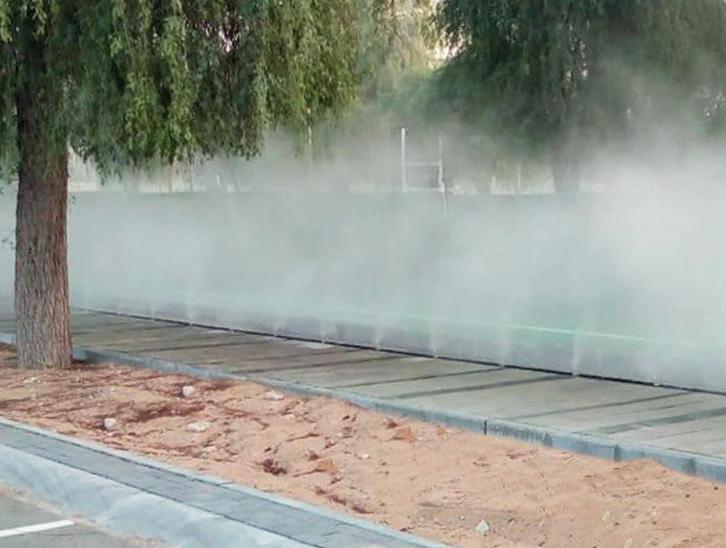

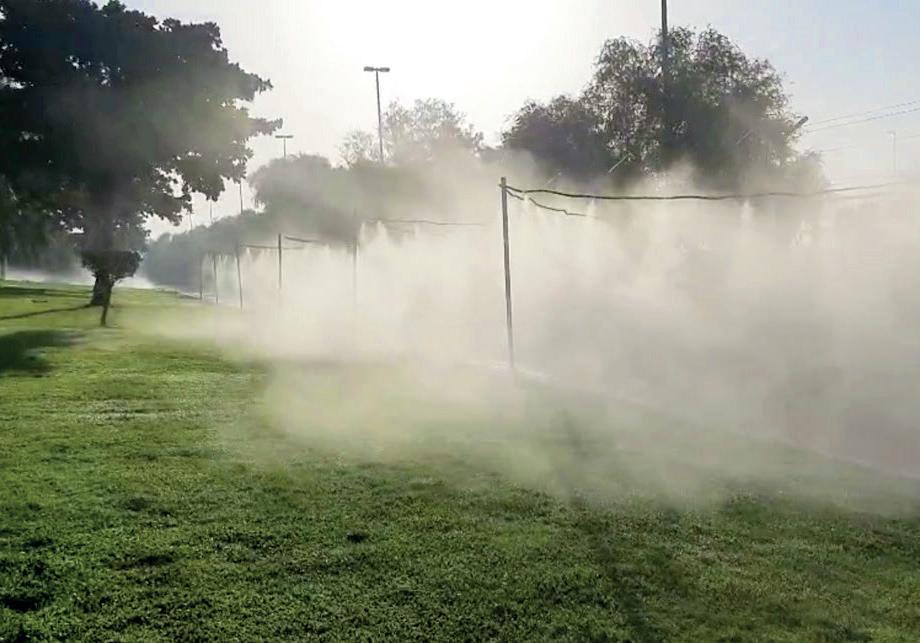

Public park - United Arab Emirates
Private road - United Arab Emirates
acqua sterilizzata
Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
• Estremamente compatto
Misting system at Marco Polo Venice airport
Misting system installation
• Possibilità di installare accessori direttamente a bordo macchina
• Quadro comandi elettronico con termostato e umidostato integrati
• Predisposizione per collegamento sonde umidità e temperatura
Idrobase Industrial Pump VS Idrobase Professional Pump

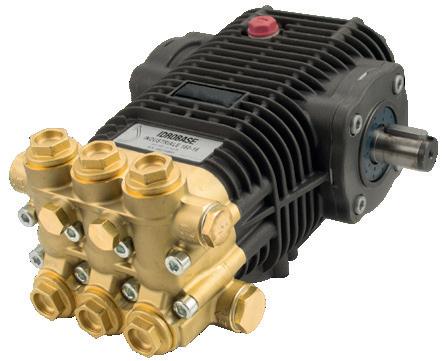

Pompa industriale con testata in ottone a 1450g/min, movimento a bielle, 3 pistoni in ceramica e testate in ottone
Quadro comandi completo di termostato, umidostato, e programmatore settimanale. Con predisposizione per connessioni sonde umiditè ZX.SU20 e sonde temperatura ZX.ST20
Nebulizza
Dati Tecnici
Codice Modello
ZX.F70X01
ZX.F70X02
ZX.F70X04
ZX.F70X06
ZX.F70X08
ZX.F70X11
ZX.F70X13
ZX.F70X15
ZX.F70X18
ZX.F70X21
ZX.F70X26
ZX.F70X33
ZX.F70X42
Pressione
Portata Numero Ugelli* Potenza 3x400V-50Hz
Peso
FOG 70 EXTRA-1 80bar 1l/min 13 1,5kW 58Kg
FOG 70 EXTRA-2 80bar 2l/min 27 1,5kW 58Kg
FOG 70 EXTRA-4 80bar 4l/min 53 1,5kW 58Kg
FOG 70 EXTRA-6,5 80bar 6,5l/min 87 1,5kW 58Kg
FOG 70 EXTRA-8 80bar 8l/min 107 1,5kW 58Kg
FOG 70 EXTRA-11 70bar 11l/min 147 1,5kW 58Kg
FOG 70 EXTRA-13 80bar 13l/min 173 2,2kW 61Kg
FOG 70 EXTRA-15 80bar 15l/min 200 2,2kW 61Kg
FOG 70 EXTRA-18 80bar 18l/min 240 3kW 66Kg
FOG 70 EXTRA-21 80bar 21l/min 280 3kW 66Kg
FOG 70 EXTRA-26 80bar 26l/min 347 4kW 80Kg
FOG 70 EXTRA-33 70bar 33l/min 440 6,3kW 98Kg
FOG 70 EXTRA-42 70bar 42l/min 560 6,3kW 98Kg
* Il numero massimo di ugelli è calcolato utilizzando un ugello di fattore IT.204C portata 020 (0,075l/min) a 70bar
Accessori pag. 84 Set manutenzione pag. 93 Set manutenzione pompa 750ore INCLUSO
Caratteristiche Tecniche
Telaio in acciaio verniciato
Pompa professionale a bielle, testata in ottone e 3 pistoni in ceramica
• Motore elettrico 1450g/min, 3x400V-50Hz, S1
• Valvola by-pass, in ottone
Manometro in bagno di glicerina in acciaio inox AISI 304
Elettrovalvola b.p. ingresso acqua 230V-50Hz
Elettrovalvola a.p. 230V-50Hz per depressurizzazione linea
Pressostato a.p. per mancanza acqua e rottura tubo
Termostato ed umidostato di serie
Interruttore termico generale
• Ingresso 3/4” M
Uscita 1/2” M
• Quadro comandi con: temporizzatore ciclico ON/ OFF di serie, programmatore settimanale a fasce orarie di serie, conta ore e programma manutenzione pompa. Predisposizione per collegamento sistemi di ventilazione 230V. Possibilità di gestione da remoto
• Dimensioni LxPxH: 450 x 780 x 500mm
Amusement park - South Korea
Venice airport - Italy
Modulo
Misting system at Marco Polo Venice airport
Misting system installation
Nebulizza acqua sterilizzata
Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
• Estremamente compatto
• Possibilità di installare accessori direttamente a bordo macchina

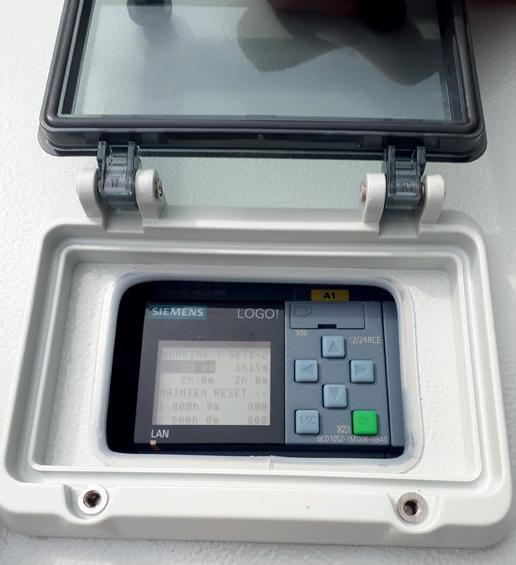

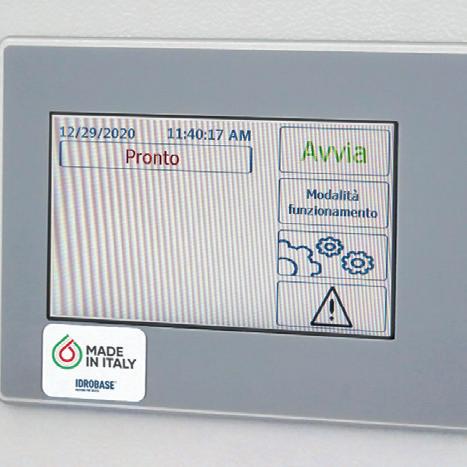

• Quadro comandi multifunzione con:
• impostazione lingua, data e ora
• connettore rapido per comando remoto (segnale pulito)
• connettore per pannello touch con guaina 0,5 metri (ZX.2753)
touch screen con cavo da 5 metri

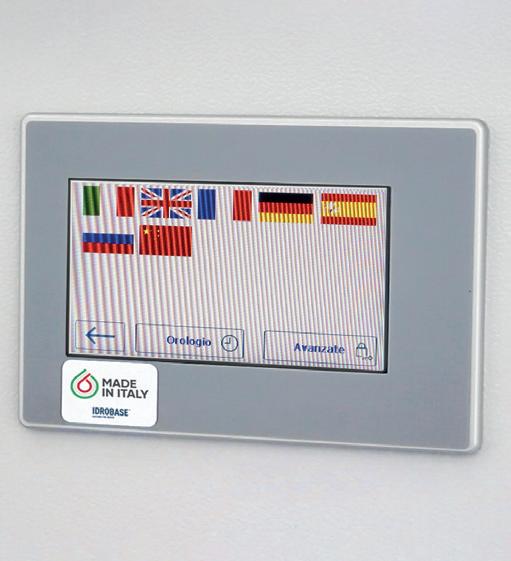

Programma touch screen con:
• modalità continua/pausa lavoro; impostazione regolabile di tempi pausa lavoro;
• impostazione fasce orarie di lavoro settimanali;
• regolazione EV di scarico;
• impostazione ritardo rottura tubo/ mancanza acqua;
• conteggi timer lavoro;
• avviso manutenzione pompa in scadenza;
• avviso manutenzione pompa scaduta; allarme rottura tubo/mancanza acqua.
Dati Tecnici
Codice Modello Pressione
ZX.F70T01
ZX.F70T02
ZX.F70T04
ZX.F70T06
ZX.F70T08
ZX.F70T11
ZX.F70T13
ZX.F70T15
ZX.F70T18
ZX.F70T21
ZX.F70T26
ZX.F70T33
ZX.F70T42
Portata Numero Ugelli* Potenza 3x400V-50Hz Peso
FOG 70 TOUCH-1 80bar 1l/min 13 1,5kW 58Kg
FOG 70 TOUCH-2 80bar 2l/min 27 1,5kW 58Kg
FOG 70 TOUCH-4 80bar 4l/min 53 1,5kW 58Kg
FOG 70 TOUCH-6,5 80bar 6,5l/min 87 1,5kW 58Kg
FOG 70 TOUCH-8 80bar 8l/min 107 1,5kW 58Kg
FOG 70 TOUCH-11 70bar 11l/min 147 1,5kW 58Kg
FOG 70 TOUCH-13 80bar 13l/min 173 2,2kW 61Kg
FOG 70 TOUCH-15 80bar 15l/min 200 2,2kW 61Kg
FOG 70 TOUCH-18 80bar 18l/min 240 3kW 66Kg
FOG 70 TOUCH-21 80bar 21l/min 280 3kW 66Kg
FOG 70 TOUCH-26 80bar 26l/min 347 4kW 80Kg
FOG 70 TOUCH-33 70bar 33l/min 440 6,3kW 98Kg
FOG 70 TOUCH-42 70bar 42l/min 560 6,3kW 98Kg
* Il numero massimo di ugelli è calcolato utilizzando un ugello di fattore IT.204C portata 020 (0,075l/min) a 70bar
INCLUSO Accessori pag. 84 Set manutenzione pag. 93
Set manutenzione pompa 750ore
Caratteristiche Tecniche
Telaio in acciaio verniciato
Pompa professionale a bielle, testata in ottone e 3 pistoni in ceramica
• Motore elettrico 1450g/min, 3x400V-50Hz, S1
• Valvola by-pass, in ottone
Manometro in bagno di glicerina in acciaio inox AISI 304
Elettrovalvola b.p. ingresso acqua 24V-50Hz
Elettrovalvola a.p. 24V-50Hz per depressurizzazione linea
Pressostato a.p. per mancanza acqua e rottura tubo
Interruttore termico generale Ingresso 3/4” M Uscita 1/2” M
• Quadro elettrico con: interruttore termico, PLC e touch screen per gestione modulo
• Dimensioni LxPxH: 450 x 780 x 500mm
Green area - South Korea
Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
• Impianto completo di sistema di filtraggio e dosatore meccanico
• Gruppo pompante a 950g/min ideale per lavoro continuativo
• Quadro comandi completo di PLC e touch screen
• Possibilità di gestione da remoto

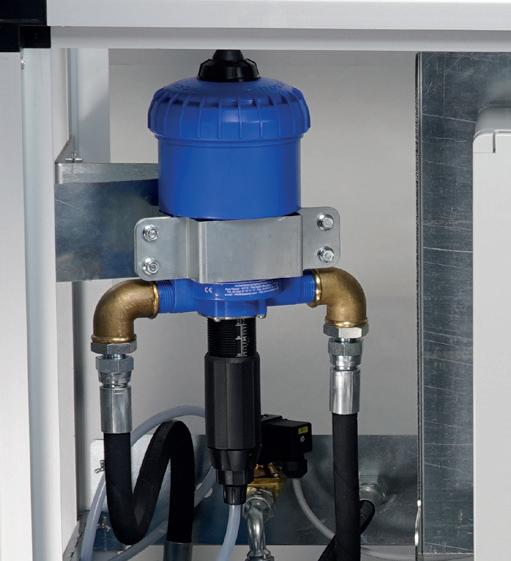

Dosatore meccanico proporzionale 0,2-2%
OPTIONAL Controllo da remoto: possibilità di interagire con l’impianto da terminale in remoto
Quadro comandi completo di PLC e touch screen per gestione modulo, 7 lingue disponibili
Nebulizza acqua sterilizzata
Dati Tecnici
Codice Modello Pressione Portata Numero Ugelli* Potenza
3x400V-50Hz
Peso Codice versione con UV
ZX.8211
ZX.8215
FOG 70 NEUTRA-ODORI 70bar 8,6l/min
FOG 70 NEUTRA-ODORI
* Il numero massimo di ugelli è calcolato utilizzando un ugello di fattore IT.204C portata 020 (0,075l/min) a 70bar
Accessori pag. 84 Set manutenzione pag. 93
INCLUSO
Set manutenzione pompa 750ore
Caratteristiche Tecniche
Telaio in alluminio
Pompa professionale a bielle, testata in ottone e 3 pistoni in ceramica
• Motore elettrico 940g/min, 3x400V-50Hz, S1
• Valvola by-pass, in ottone
Manometro in bagno di glicerina in acciaio inox AISI 304
Elettrovalvola b.p. ingresso acqua 24V-50Hz
Elettrovalvola a.p. 24V-50Hz per depressurizzazione linea
Pressostato a.p. per mancanza acqua e rottura tubo
Ingresso 3/4” M Uscita 1/2” M
• Quadro elettrico con: interruttore termico, PLC e touch screen per gestione modulo Dimensioni LxPxH: 800 x 560 x 1000mm

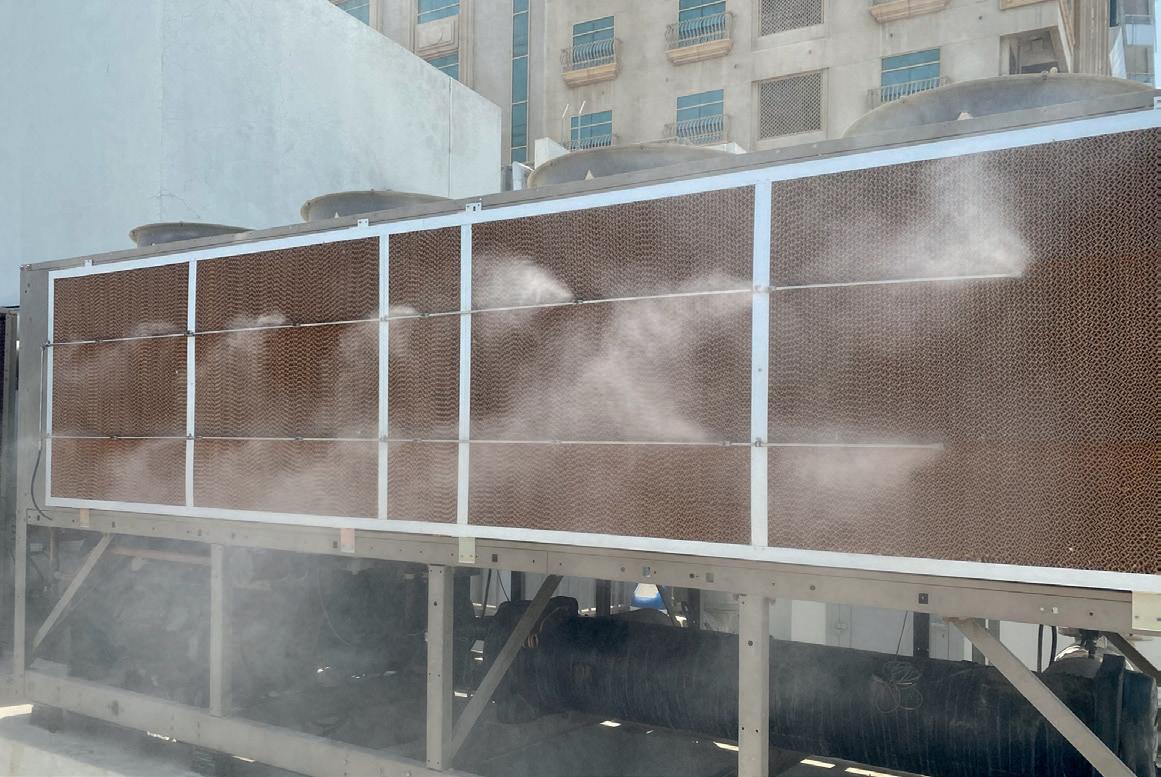

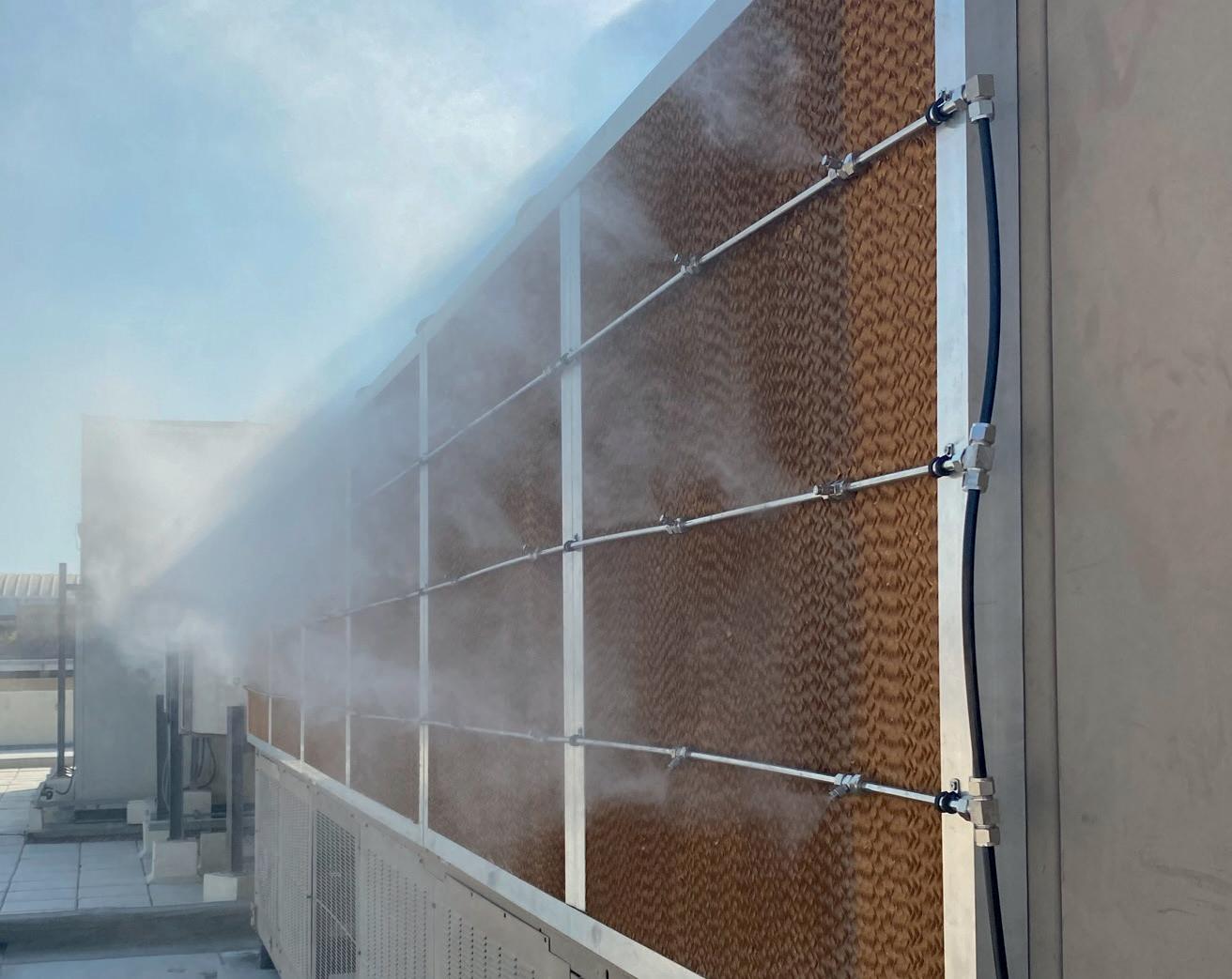

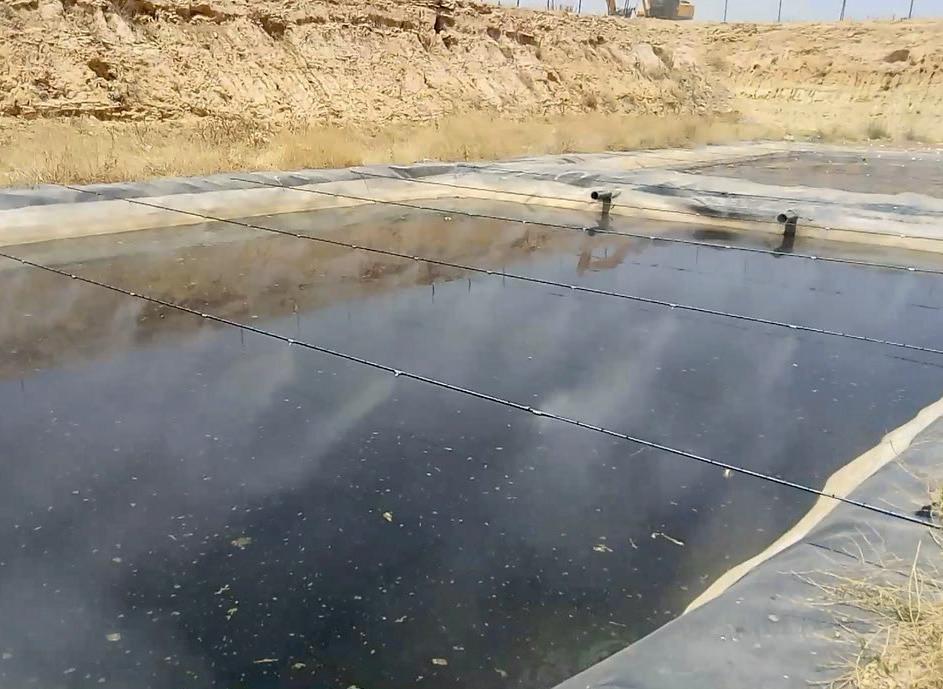

Odor suppression - Algeria
Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)

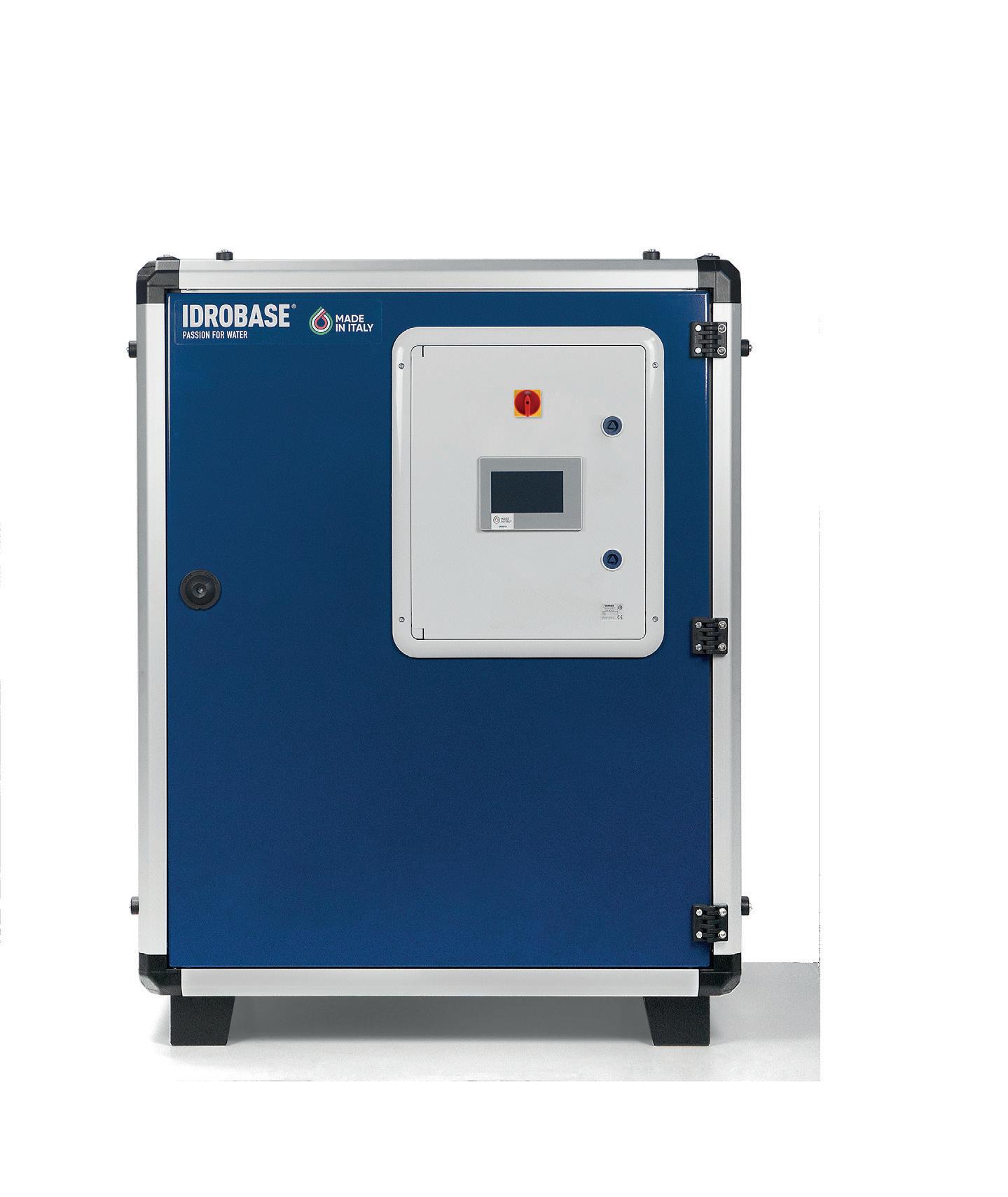

Modulo
We show you the Zaryadye Park of Moscow
• Struttura autoportante in acciaio verniciato

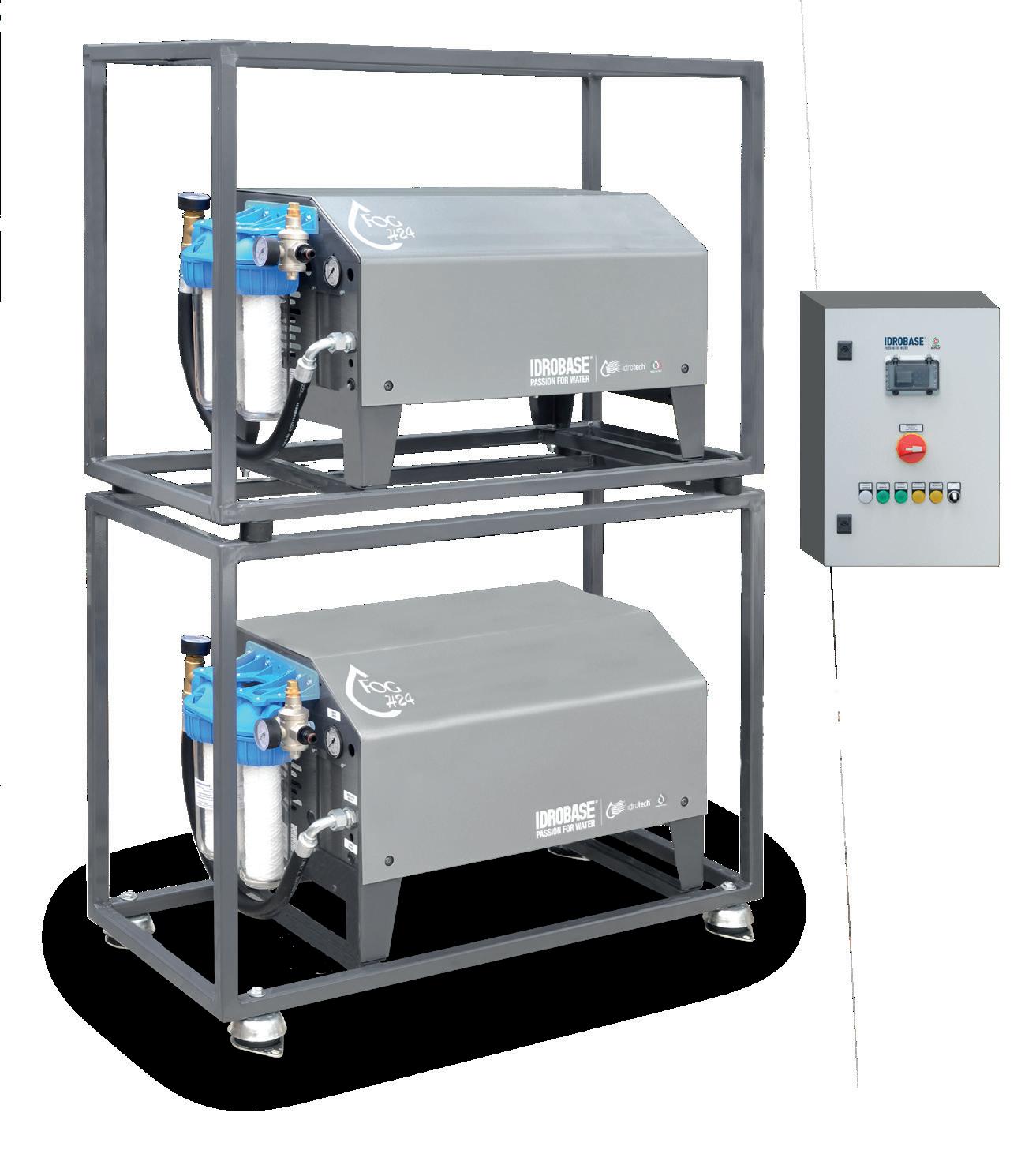

• Sistema a doppia pompa per lavoro continuativo (H24)
• Quadro comandi con PLC per gestione alternata delle pompe
• Possibilità di gestione da remoto
Idrobase Industrial Pump VS Idrobase Professional Pump

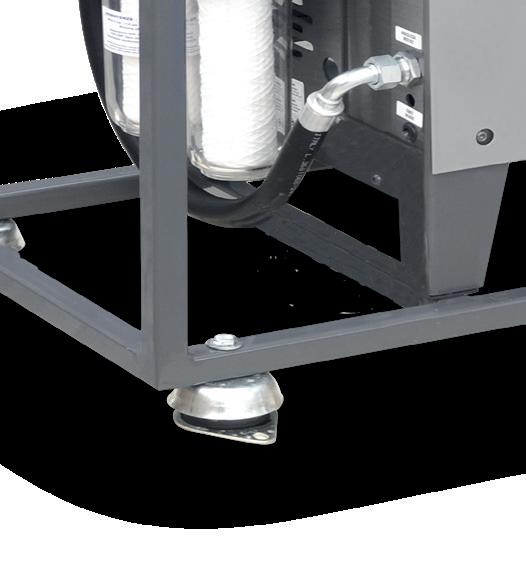

Dettaglio supporti anti-vibranti per fissaggio a pavimento
Particolare del PLC (controllore a logica programmabile)
Nebulizza acqua sterilizzata
Dati Tecnici
Codice Modello
ZX.F70H24-8
ZX.F70H24-11
ZX.F70H24-15
Pressione
Portata** Numero Ugelli* Potenza 3x400V-50Hz Peso
FOG 70 H24-8 70bar 8l/min 107 1,5kW 125Kg
FOG 70 H24-11 70bar 11l/min 147 1,5kW 125Kg
FOG 70 H24-15 70bar 15l/min 200 2,2kW 135Kg
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.204C di fattore portata 020 (0,075l/min) a 70bar
** Altre portate sono disponibili su richiesta
INCLUSO
Accessori pag. 84 Set manutenzione pag. 93 Set manutenzione pompa 750ore
Quadro comandi
Quadro elettrico completo di: interruttore generale ON/OFF, teleruttore, fusibili. Selettore pompe per lavoro manuale/automatico. Predisposto per essere collegato a dispositivi esterni (esempio: termostato, umidostato, ecc.)
PLC (controllore a logica programmabile)
ON/OFF generale
Spie di funzionamento impianto
Selettore lavoro manuale/automatico
Caratteristiche Tecniche
Telaio in acciaio verniciato

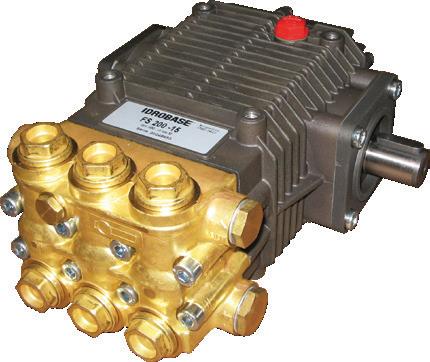

Pompa industriale con testata in ottone a 3 pistoni in ceramica
• Motore elettrico 1450g/min, 3x400V-50Hz, S1
• Valvola by-pass, in ottone
• Manometro in bagno di glicerina in acciaio inox AISI 304
• Elettrovalvola b.p. ingresso acqua 24V-50/60Hz, corpo in ottone
Elettrovalvola a.p. 24V-50/60Hz per depressurizzazione linea, corpo in ottone
• Pressostato b.p. mancanza acqua
• Dimensioni LxPxH: 1100 x 500 x 1580mm
Kit alimentazione idrica
Kit alimentazione idrica, 10m con attacchi rapidi
Kit ingresso acqua straordinario - 3M

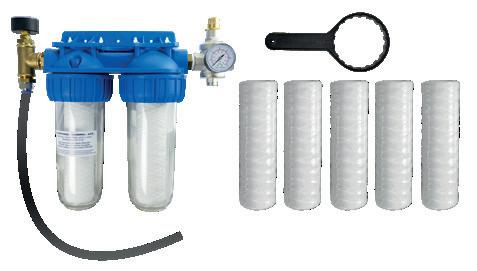

Kit ingresso acqua 5" completo di stabilizzatore pressione
Kit ingresso acqua 10" completo di stabilizzatore di pressione
Kit ingresso acqua 20" competo di stabilizzatore di pressione
Kit ingresso acqua 7" completo di stabilizzatore di pressione per acque dure
Kit ingresso acqua 10" cpl di stabilizzatore di pressione per acque dure
Kit ingresso acqua 20" cpl di stabilizzatore di pressione per acque dure
Acque normali
Acque dure
Pag. 219 Pag. 219 Pag. 219 Pag. 219 Pag. 219 Pag. 219
QR Code Foto
Codice
Descrizione
Kit sterilizzatore fino a 1,1l/min
Kit sterilizzatore fino a 4l/min
Kit sterilizzatore fino a 7,6l/min
Kit sterilizzatore fino a 23l/min
Kit sterilizzatore fino a 45l/min
Kit ingresso acqua 10" + dosatore 0,2-2% e stabilizzatore pressione
SaniFog Fisso
Kit collettore 4 uscite con valvole a sfera
Kit gestione da remoto Wi-Fi per PLC
Optional Non disponibile Di serie
QR Code Foto
Pag. 221
Codice
Descrizione
Sonda di umidità Fog Extra cavo 20m
Pag. 221
Pag. 218
Sonda di temperatura Fog Extra cavo 20m
Kit antighiaccio per FOG 70
ZX.SU20
MANUTENZIONE POMPA IDROBASE SERIE FS2 (21L)
Set B - manutenzione pompa 750 ore composto da:
750hrs - h.p. industrial pumps maintenance
Set D - manutenzione pompa 1500 ore composto da:
1500hrs - h.p. industrial pumps maintenance
Rispetto al prezzo di listino dei singoli componenti

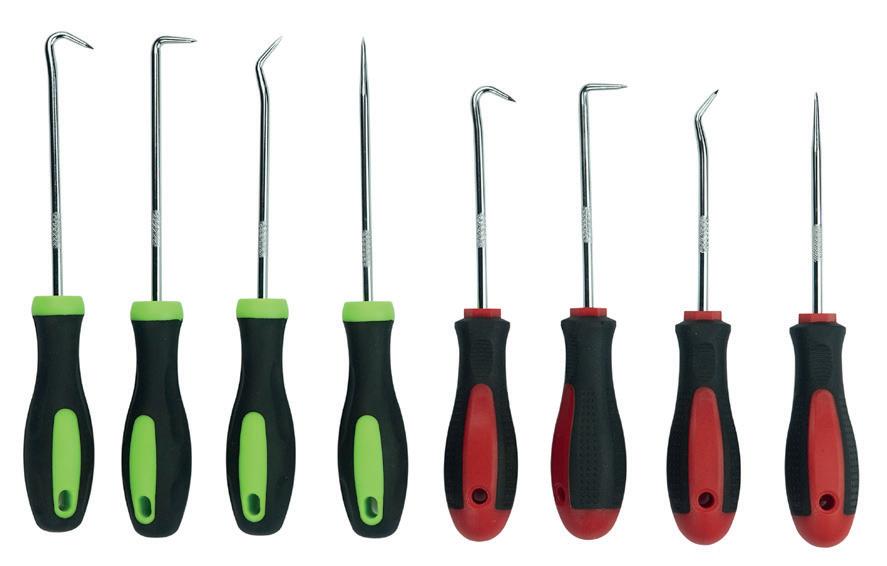

Kit valvoline + O-ring
Kit anelli tenuta

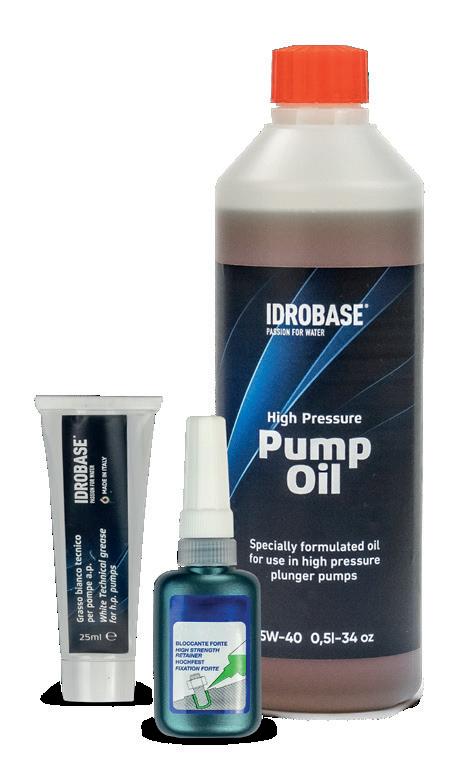

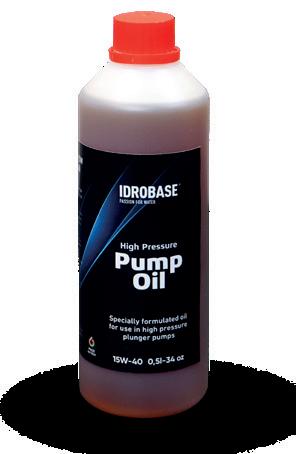

Olio minerale per pompe a.p.

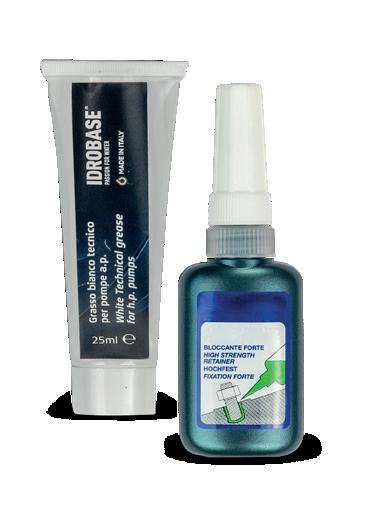

Frenafiletti
Grasso Tecnico
Kit revisione completa pistone
Kit valvoline + O-ring
Set paraolio pistoni
Set pistoni ceramica
Kit fissaggio pistoni
Olio minerale per pompe a.p.
Frenafiletti
Grasso Tecnico
MANUTENZIONE MACCHINA
FOG 70 EXTRA (ZX.F70X21)
Set E - manutenzione macchina 750 ore composto da:
750hrs - HP industrial fog module maintenance
Kit revisione valvola by-pass
Viti cave con rosetta
in filo avvolto da 1micron
in filo avvolto da 5micron
Set F - manutenzione macchina 3000 ore composto da:
3000hrs - HP industrial fog module maintenance
in ottone, NC, 3/8” FF, 230V (1)
in ottone, NC, 1/4” FF, 230V (2)
Pressostato (3)
Valvola by pass (4)
Cartuccia in filo avvolto da 1micron (5)
Cartuccia in filo avvolto da 5micron (6)

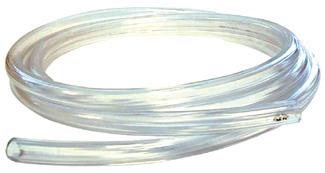

Interruttore termico Tubo trasparente Ø7x10mm
Rispetto al prezzo di listino dei singoli componenti
Cartuccia
Cartuccia
Frenafiletti Grasso Tecnico
Elettrovalvola
Elettrovalvola
Frenafiletti Grasso Tecnico
SET MANUTENZIONE MANUTENZIONE POMPA
A Set A Manutenzione pompa a: 500 ore, 1.500 ore, 2.500 ore, ecc
B Set B Manutenzione pompa a: 750 ore, 2.250 ore, 3.750 ore, ecc
C Set C Manutenzione pompa a: 1.000 ore, 2.000 ore, 3.000 ore, ecc
D Set D Manutenzione pompa a: 1.500 ore, 3.000 ore, 4.500 ore, ecc
E Set E Manutenzione macchina a: 750 ore, 1.500 ore, 2.250 ore, 3.750 ore, ecc
F Set F Manutenzione macchina a: 3.000 ore, 6.000 ore, 9.000 ore, ecc

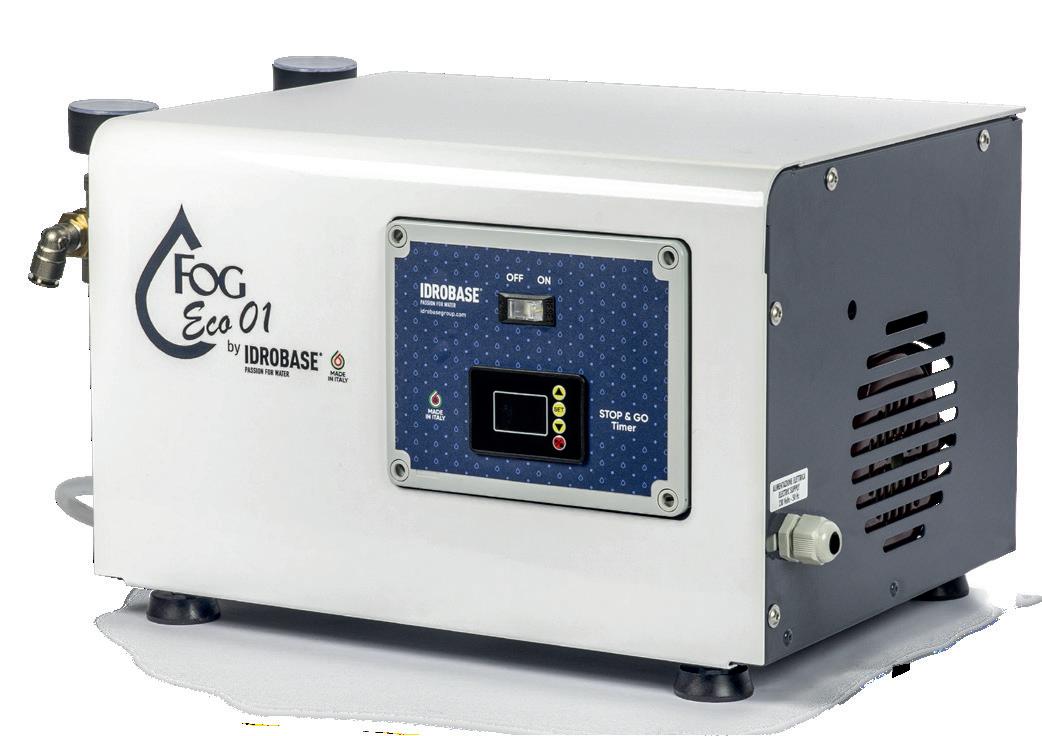

FOG ECO
FOG APP
ZX.5095 FOG ECO 0.5
ZX.5090 FOG ECO 1
ZX.FA1.5 FOG APP 1.5
ZX.FA2.0 FOG APP 2.0
ZX.F60C05 FOG 60 CABRIO-05
ZX.F60C1 FOG 60 CABRIO-1
ZX.0569 FOG 60 CABRIO-2
ZX.0570 FOG 60 CABRIO-4
ZX.0571 FOG 60 CABRIO-6
ZX.F60-05 FOG 60-05
ZX.F60-1 FOG 60-1
ZX.F60-2 FOG 60-2
ZX.F60-4 FOG 60-4
ZX.F60-6 FOG 60-6
ZX.FL-05 FOG EXTRA-05
FOG EXTRA-1
FOG EXTRA-2
FOG EXTRA-4
FOG EXTRA-6
ZX. 50D01 ZX. 50D02 ZX. 50IBG19 ZX. 50IBG20 ZX. 50IBG21
ZX.75IP01
ZX.75IBG01
ZX.75IBG02
ZX.75IBG03
ZX.75IBG04
ZX.75IBG05
ZX.75IBG06
ZX.75IBG07
ZX.75IBG08
ZX.75IBG10
ZX.75IBG13 ZX. 100D01 ZX. 100D02 ZX. 100IBG19 ZX. 100IBG20 ZX. 100IBG21 ZX. 100IBG22 ZX.150IP01
ZX.150IBG01
ZX.150IBG02
ZX.150IBG03
ZX.150IBG04
ZX.150IBG05
ZX.150IBG06
ZX.150IBG07
ZX.150IBG08
ZX.150IBG10
ZX.150IBG13

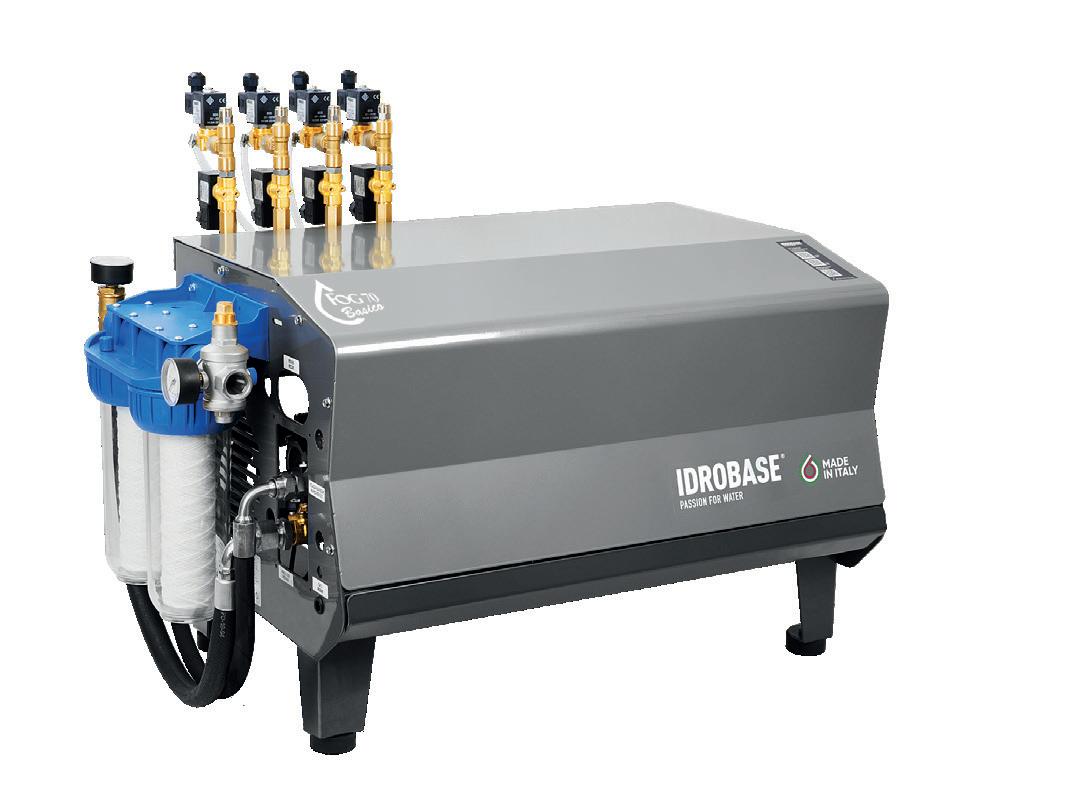

FOG BOX
ZX.BR60-2UV FOG BOX 60-2
ZX.BR60-4UV FOG BOX 60-4
ZX.BR60-6UV FOG BOX 60-6
ZX.BR70-6 FOG BOX 70-6
ZX.BR70-8 FOG BOX 70-8
ZX.BR70-11 FOG BOX 70-11
ZX.MTPF70-11D
ZX.MTPF70-15D
ZX.MTPF60-2
ZX.MTPF60-4
ZX.MTPF60-6
ZX.MTPF60-8
ZX.MTPF60-11
ZX.MTPF70-6
ZX.MTPF70-8
ZX.MTPF70-11
ZX.MTPF70-15
ZX.MTPF70-18
ZX.MTPF70-21
ZX.F70AP01 FOG 70 APERTO-1
ZX.F70AP02 FOG 70 APERTO-2
ZX.F70AP04 FOG 70 APERTO-4
ZX.F70AP06 FOG 70 APERTO-6,5
ZX.F70AP08 FOG 70 APERTO-8
ZX.F70AP11 FOG 70 APERTO-11
ZX.F70AP13 FOG 70 APERTO-13
ZX.F70AP15 FOG 70 APERTO-15
ZX.F70AP18 FOG 70 APERTO-18
ZX.F70AP21 FOG 70 APERTO-21
ZX.F70AP26 FOG 70 APERTO-26
ZX.F70AP33 FOG 70 APERTO-33
ZX.F70AP42 FOG 70 APERTO-42
ZX.F70B01 FOG 70 BASICO-1
ZX.F70B02 FOG 70 BASICO-2
ZX.F70B04 FOG 70 BASICO-4
ZX.F70B06 FOG 70 BASICO-6,5
ZX.F70B08 FOG 70 BASICO-8
ZX.F70B11 FOG 70 BASICO-11
ZX.F70B13 FOG 70 BASICO-13
ZX. 50D01 ZX. 50D02 ZX. 50IBG19 ZX. 50IBG20 ZX. 50IBG21 ZX.75IP01
ZX.75IBG01 ZX.75IBG02 ZX.75IBG03
ZX.75IBG04
ZX.75IBG05 ZX.75IBG06 ZX.75IBG07
ZX.75IBG08
ZX.75IBG10
ZX.75IBG13 ZX. 100D01 ZX. 100D02 ZX. 100IBG19 ZX. 100IBG20 ZX. 100IBG21 ZX. 100IBG22 ZX.150IP01 ZX.150IBG01 ZX.150IBG02 ZX.150IBG03 ZX.150IBG04 ZX.150IBG05
MANUTENZIONE POMPA
ZX.F70B15 FOG 70 BASICO-15
ZX.F70B18 FOG 70 BASICO-18
ZX.F70B21 FOG 70 BASICO-21
ZX.F70B26 FOG 70 BASICO-26
ZX.F70B33 FOG 70 BASICO-33
ZX.F70B42 FOG 70 BASICO-42
ZX.F70X01 FOG 70 EXTRA-1
ZX.F70X02 FOG 70 EXTRA-2
ZX.F70X04 FOG 70 EXTRA-4
ZX.F70X06 FOG 70 EXTRA-6,5
ZX.F70X08 FOG 70 EXTRA-8
ZX.F70X11 FOG 70 EXTRA-11
ZX.F70X13 FOG 70 EXTRA-13
ZX.F70X15 FOG 70 EXTRA-15
ZX.F70X18 FOG 70 EXTRA-18
ZX.F70X21 FOG 70 EXTRA-21
ZX.F70X26 FOG 70 EXTRA-26
ZX.F70X33 FOG 70 EXTRA-33
ZX.F70X42 FOG 70 EXTRA-42
ZX.F70T01 FOG 70 TOUCH-1
ZX.F70T02 FOG 70 TOUCH-2
ZX.F70T04 FOG 70 TOUCH-4
ZX.F70T06 FOG 70 TOUCH-6,5
ZX.F70T08 FOG 70 TOUCH-8
ZX.F70T11 FOG 70 TOUCH-11
ZX.F70T13 FOG 70 TOUCH-13
ZX.F70T15 FOG 70 TOUCH-15
ZX.F70T18 FOG 70 TOUCH-18
ZX.F70T21 FOG 70 TOUCH-21
ZX.F70T26 FOG 70 TOUCH-26
ZX.F70T33 FOG 70 TOUCH-33
ZX.F70T42 FOG 70 TOUCH-42
FOG 70
FOG 70
FOG 70 H24-8
ZX.F70H24-11 FOG 70 H24-11
ZX.F70H24-15 FOG 70 H24-15
ZX. 50D01 ZX. 50D02 ZX. 50IBG19 ZX. 50IBG20 ZX. 50IBG21 ZX.75IP01 ZX.75IBG01 ZX.75IBG02 ZX.75IBG03 ZX.75IBG04 ZX.75IBG05 ZX.75IBG06 ZX.75IBG07 ZX.75IBG08 ZX.75IBG10 ZX.75IBG13 ZX. 100D01 ZX. 100D02 ZX. 100IBG19 ZX. 100IBG20 ZX. 100IBG21 ZX. 100IBG22 ZX.150IP01 ZX.150IBG01 ZX.150IBG02 ZX.150IBG03
MANUTENZIONE
A Set A Manutenzione pompa a: 500 ore, 1.500 ore, 2.500 ore, ecc
B Set B Manutenzione pompa a: 750 ore, 2.250 ore, 3.750 ore, ecc
C Set C Manutenzione pompa a: 1.000 ore, 2.000 ore, 3.000 ore, ecc
D Set D Manutenzione pompa a: 1.500 ore, 3.000 ore, 4.500 ore, ecc
E Set E Manutenzione macchina a: 750 ore, 1.500 ore, 2.250 ore, 3.750 ore, ecc
F Set F Manutenzione macchina a: 3.000 ore, 6.000 ore, 9.000 ore, ecc
MANUTENZIONE MACCHINA
FOG ECO
FOG APP
FOG 60 CABRIO
FOG 60
ZX.5095
ZX.5090
ZX.FA1.5
ZX.FA2.0
ZX.F60C05
ZX. 50FA ZX. 50F60-A ZX. 50F60-B ZX. 50BR60 ZX. 50MTPF70D ZX. 75F70-A ZX. 75F70-B ZX. 75F70-C ZX. 75F70-D ZX. 75F70-E ZX.75F70-F ZX. 75NO-A ZX. 75NO-B ZX. 300FE ZX. 300FA ZX. 300F60C-A ZX. 300F60C-B ZX. 300F60-A ZX. 300F60-B ZX. 300FL-A ZX. 300FL-B ZX. 300BR60 ZX. 300BR70 ZX. 300MF70D-A ZX. 300MF70D-B ZX. 300MF60 ZX.300MF70-A ZX.300MF70-B ZX.300MF70-C ZX.300F70-A ZX.300F70-B ZX.300F70-C ZX.300F70-D ZX.300F70-E ZX.300F70-F ZX.300F70-G ZX.300F70X-A ZX.300F70X-B ZX.300F70X-C ZX.300F70X-D
ZX.300F70X-E ZX.300F70X-F ZX.300F70X-G
ZX.300F70X-H
ZX.300NO-A
ZX.F60-05
SET MANUTENZIONE MANUTENZIONE MACCHINA
MANUTENZIONE MACCHINA
ZX. 50FA ZX. 50F60-A ZX. 50F60-B ZX. 50BR60 ZX. 50MTPF70D ZX. 75F70-A ZX. 75F70-B ZX. 75F70-C ZX. 75F70-D ZX. 75F70-E ZX.75F70-F ZX. 75NO-A ZX. 75NO-B ZX. 300FE ZX. 300FA ZX. 300F60C-A ZX. 300F60C-B ZX. 300F60-A ZX. 300F60-B ZX. 300FL-A ZX. 300FL-B ZX. 300BR60 ZX. 300BR70 ZX. 300MF70D-A ZX. 300MF70D-B ZX. 300MF60 ZX.300MF70-A ZX.300MF70-B ZX.300MF70-C ZX.300F70-A ZX.300F70-B ZX.300F70-C ZX.300F70-D ZX.300F70-E ZX.300F70-F ZX.300F70-G ZX.300F70X-A ZX.300F70X-B ZX.300F70X-C ZX.300F70X-D ZX.300F70X-E ZX.300F70X-F ZX.300F70X-G ZX.300F70X-H ZX.300NO-A
FOG BOX
POMPA MOTORE
ZX.BR60-2UV
ZX.BR60-4UV
ZX.BR60-6UV
ZX.BR70-6
ZX.BR70-8
ZX.BR70-11
ZX.MTPF70-11D
ZX.MTPF70-15D
ZX.MTPF60-2
ZX.MTPF60-4
ZX.MTPF60-6
ZX.MTPF60-8
ZX.MTPF60-11
ZX.MTPF70-6
ZX.MTPF70-8
ZX.MTPF70-11
ZX.MTPF70-15
ZX.MTPF70-18
ZX.MTPF70-21
ZX.F70A01
ZX.F70A02
ZX.F70A04
ZX.F70A06
ZX.F70A08
ZX.F70A11
ZX.F70A13
ZX.F70A15
ZX.F70A18
ZX.F70A21
ZX.F70A26
ZX.F70A33
ZX.F70B01
ZX.F70B06
ZX.F70B08
ZX.F70B11
SET MANUTENZIONE MANUTENZIONE MACCHINA
MANUTENZIONE MACCHINA
ZX. 50FA ZX. 50F60-A ZX. 50F60-B ZX. 50BR60 ZX. 50MTPF70D ZX. 75F70-A ZX. 75F70-B ZX. 75F70-C ZX. 75F70-D ZX. 75F70-E ZX.75F70-F ZX. 75NO-A ZX. 75NO-B ZX. 300FE ZX. 300FA ZX. 300F60C-A ZX. 300F60C-B ZX. 300F60-A ZX. 300F60-B ZX. 300FL-A ZX. 300FL-B ZX. 300BR60 ZX. 300BR70 ZX. 300MF70D-A ZX. 300MF70D-B ZX. 300MF60 ZX.300MF70-A ZX.300MF70-B ZX.300MF70-C ZX.300F70-A ZX.300F70-B ZX.300F70-C ZX.300F70-D ZX.300F70-E ZX.300F70-F ZX.300F70-G ZX.300F70X-A ZX.300F70X-B ZX.300F70X-C ZX.300F70X-D ZX.300F70X-E ZX.300F70X-F ZX.300F70X-G ZX.300F70X-H ZX.300NO-A
FOG BASICO
ZX.F70B13
ZX.F70B15
ZX.F70B18
ZX.F70B21
ZX.F70B26
ZX.F70B33
ZX.F70B42
ZX.F70X01
ZX.F70X02
ZX.F70X04
ZX.F70X06
ZX.F70X08
FOG 70 EXTRA
ZX.F70X11
ZX.F70X13
ZX.F70X15
FOG 70 TOUCH
ZX.F70X26
ZX.F70X33
ZX.F70X42
ZX.F70T01
ZX.F70T02
ZX.F70T04
ZX.F70T06
ZX.F70T08
ZX.F70T11
ZX.F70T13
ZX.F70T15
ZX.F70T18
ZX.F70T21
ZX.F70T26
ZX.F70T42
Codice Descrizione

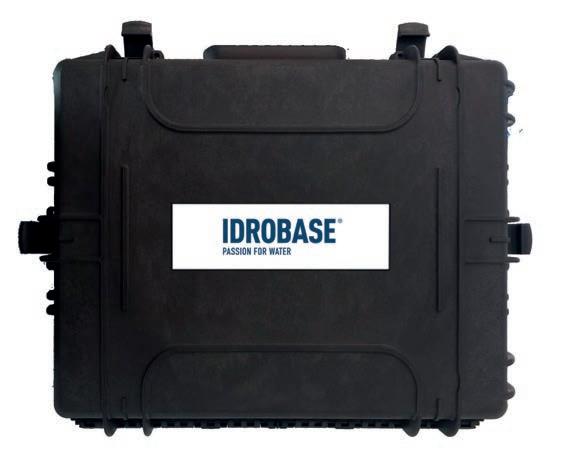

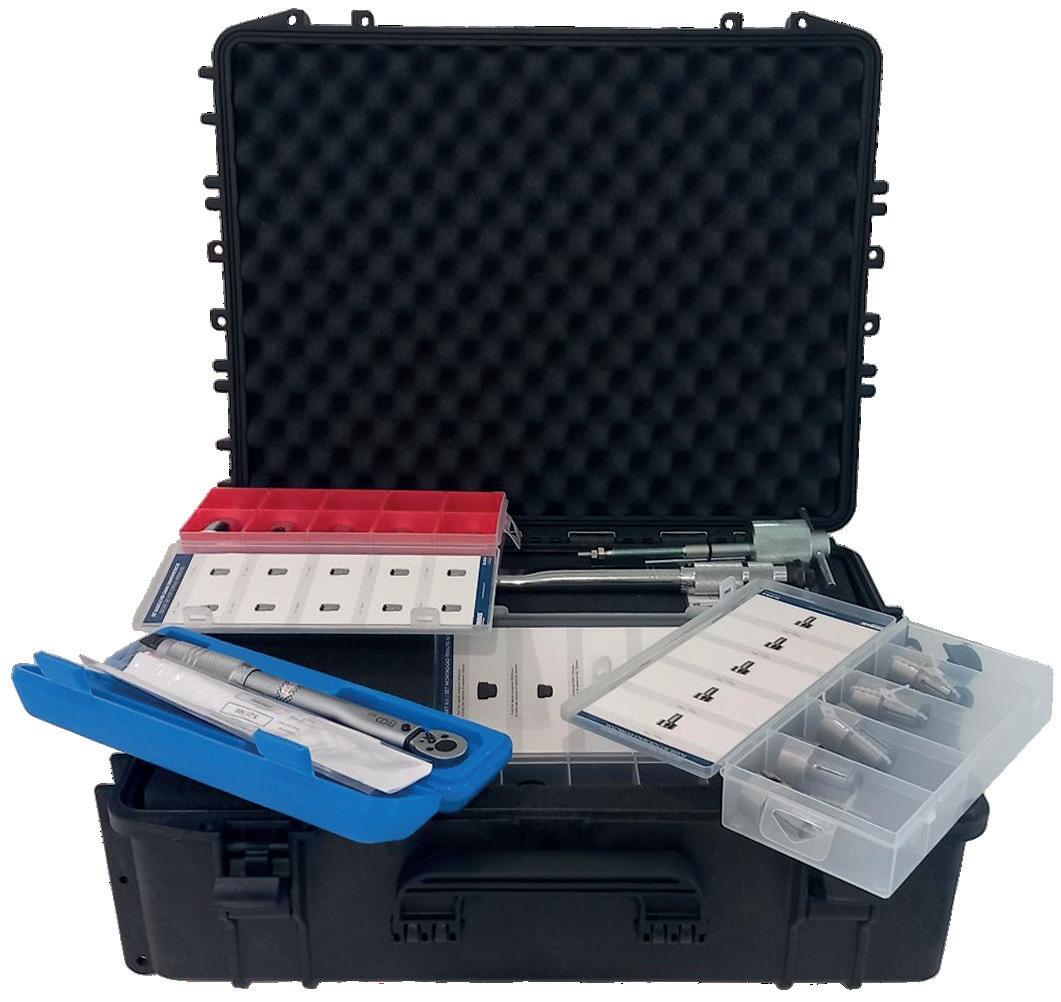

Set completo attrezzi speciali per la manutenzione di pompe a.p.

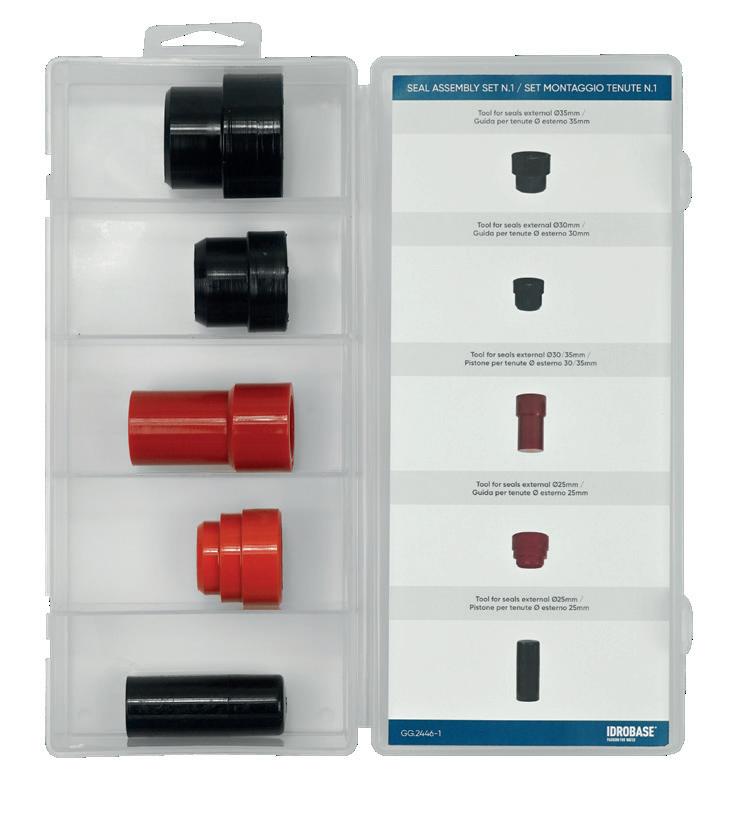

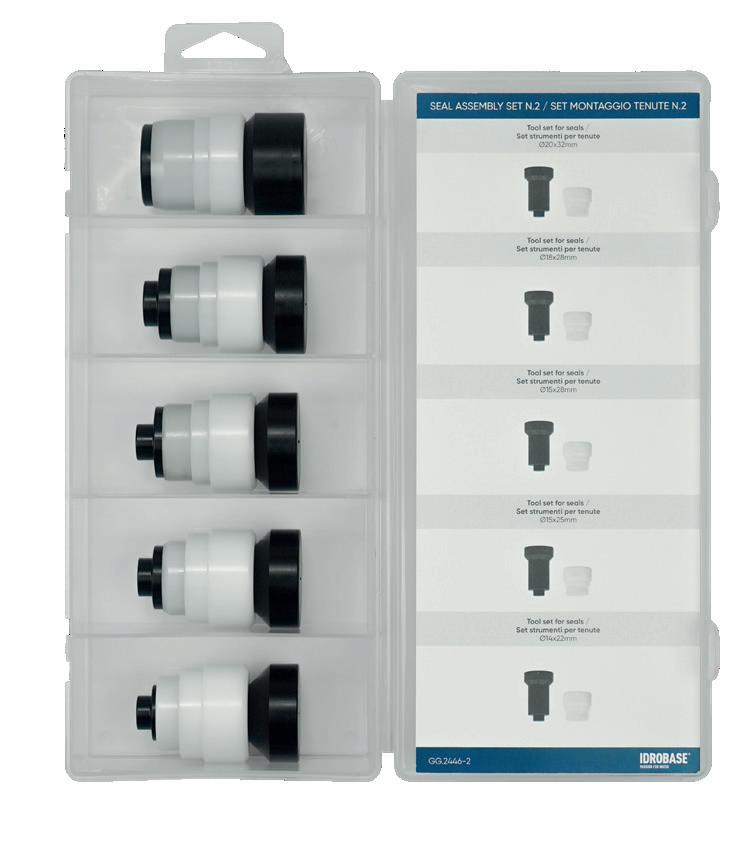

Set strumenti per tenute Ø20x32mm
Set strumenti per tenute Ø15x25mm
Set strumenti per tenute Ø18x28mm
Set strumenti per tenute Ø14x22mm
Set strumenti per tenute Ø15x28mm
ZX.2348
Guida per tenute Ø esterno 35mm
Guida per tenute Ø esterno 30mm
Pistone per tenute Ø esterno 30/35mm
Guida per tenute Ø esterno 25mm
Pistone per tenute Ø esterno 25mm
Set estrazione/inserimento paraolio pistoni

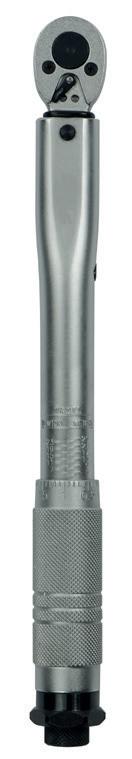

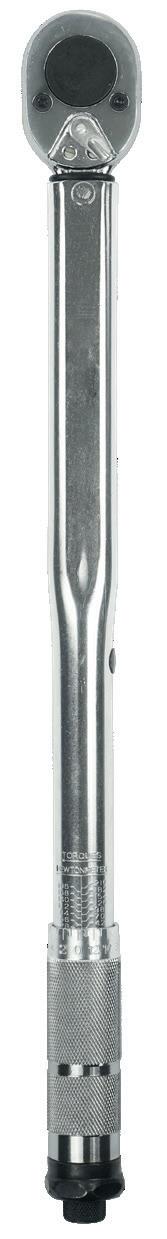

Chiave dinamometrica, 1/2” - 30/210 Nm Chiave dinamometrica, 3/8” - 5/25 Nm
∅18,0/21,5mm
∅25,0/29,5mm

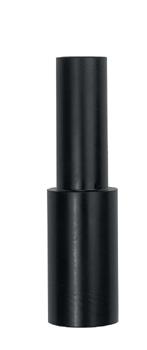

Bussole per chiave dinamometrica 3/8” - 5/6mm
Bussola per chiave dinamometrica 3/8” - 13mm
Bussola per chiave dinamometrica 3/8” - 15mm
Bussola per chiave dinamometrica 3/8” - 17mm
Bussola per chiave dinamometrica 3/8” - 19mm
Bussola per chiave dinamometrica 1/2” - 21mm
Bussola per chiave dinamometrica 1/2” - 22mm
Bussola per chiave dinamometrica 1/2” - 24mm
Bussola per chiave dinamometrica 1/2” - 27mm
Bussola per chiave dinamometrica 1/2” - 30mm

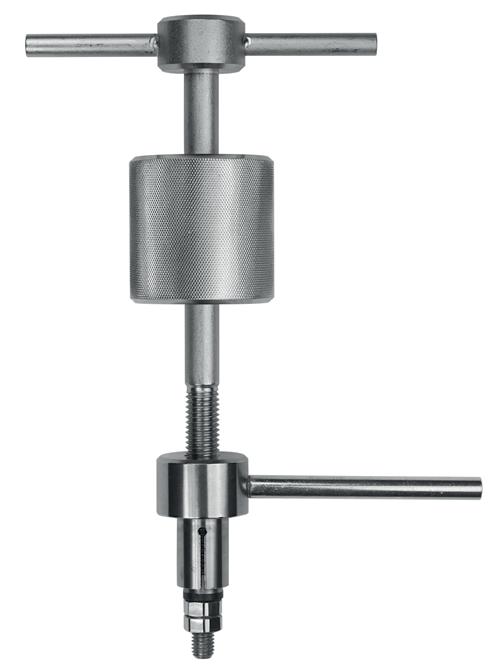

Estrattore con pinze
Pinza ∅14
Pinza ∅15
Pinza ∅18
Pinza ∅20
Pinza ∅22
Variable Frequency Drive Modules
L'impianto Multizona a portata variabile
Il sistema MULTIZONA è composto da tre parti:
• Impianto centralizzato [1-2-3-4-5]
• Quadro controllo e gestione zone [10-11-12-13-14]
• Zona linee fog [6-7-8]
Professional misting systems to manage independent areas simultaneously
Quadro controllo e gestione zone
Impianto centralizzato
1. Kit ingresso acqua pag.219
2. Lampade sterilizzatrici pag.228
3. Pompe dosatrici pag.221
4. Tubo bp alimentazione idrica pag.84
5. Modulo fog pag.102
6. Linea AP pag.204
7. Linea ugelli fog pag.208
8. Ugello fog pag.214
Il
“cuore” del sistema
Multizona è un impianto di nebulizzazione multi-linee che, attraverso un’unica stazione di pompaggio, può servire contemporaneamente più ambienti fra loro indipendenti, regolando i valori ambientali (es. temperatura e/o umidità) secondo le esigenze specifiche di ciascuna zona.
Multizona è la soluzione ideale per gestire contemporaneamente in maniera autonoma ambienti separati rinfrescando, umidificando, abbattendo polveri e odori, creando effetti
7. 8.
9. Circuito elettrico di controllo pag.106-107
10. Centralina comando 4:20mA pag.102
11. Quadro gestione linee pag.107
12. Kit elettrovalvola pag.107
scenografici, sanificando ambienti diversi attraverso acqua nebulizzata immessa nelle aree interessate mediante un sistema di ugelli.
Multizona si utilizza nelle versioni “Fog 70 Ambiente” per portate che vanno da 1l/min a 11l/min, e nel “Fog 70 Var 3” per portate fino a 42l/min.
13. Comando remoto (umidostato, termostato, ecc...) pag.106
14. Sonda umidostato pag.106
15. Alimentazione elettrica impianto
Zona linee fog
Kit ingresso acqua completo di stabilizzatore di pressione

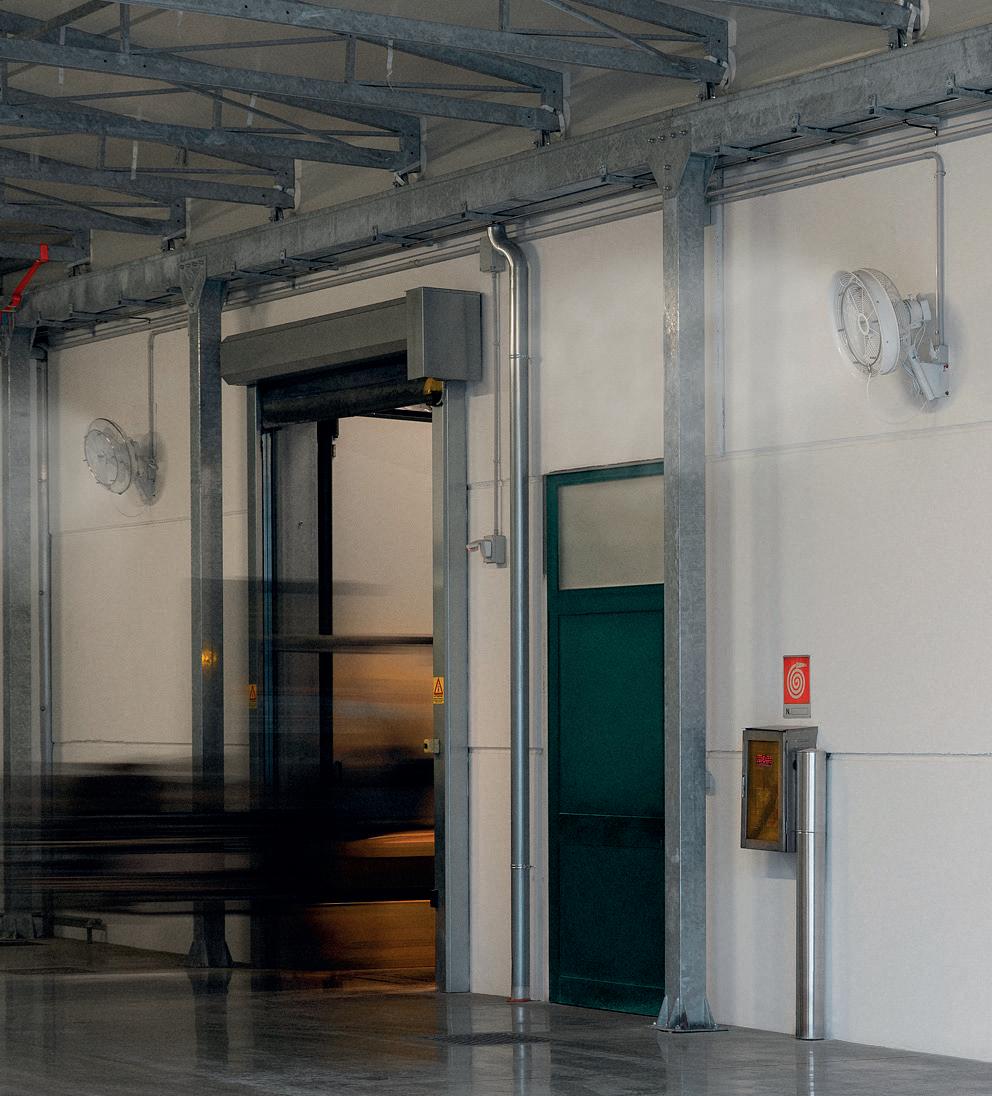

L’ambiente che stavi cercando
Climatizzazione, umidificazione, assenza di polvere, effetti scenografici. Ambiente oltre che un rivoluzionario apparecchio diventa anche un sistema per la gestione di impianti multilinea, un salto di qualità notevole nel settore civile ed industriale
Centralina di comando per la gestione dei tempi di pausa/ lavoro e predisposta per la ricezione di segnale a 4:20mA
Particolare del lato quadro comandi con ventola di raffreddamento e connessione a comando remoto del modulo Fog Ambiente
Di serie

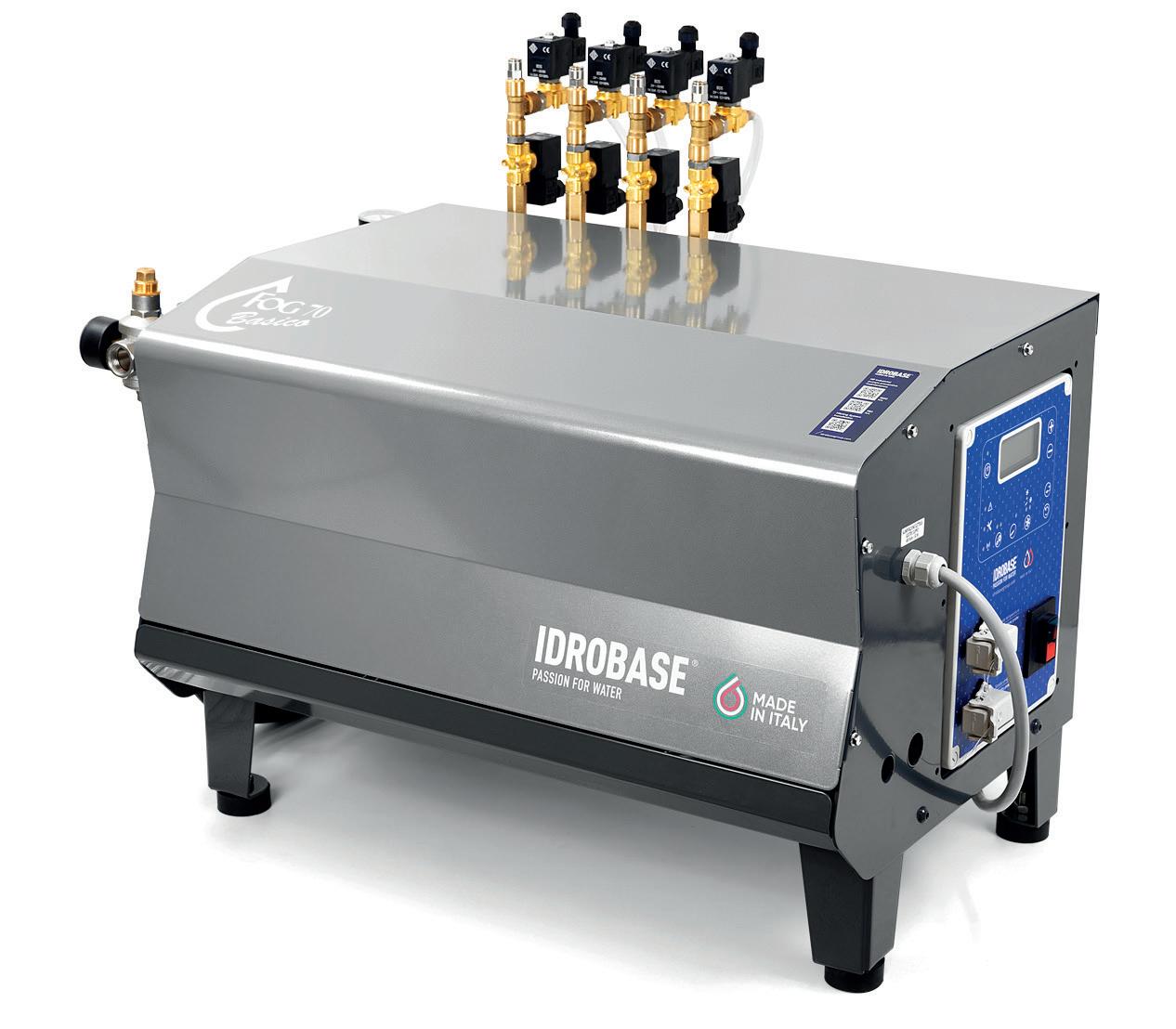

Modulo pompante con inverter
Dati Tecnici
Codice Modello Pressione Portata** Potenza 1x230V-50/60Hz Zone Gestibili
ZX.AMB02
ZX.AMB05
ZX.AMB07
ZX.AMB11
ZX.AMB13
FOG AMBIENTE-2 80bar 0,2 - 2l/min 1,8kW da 1 a 16
FOG AMBIENTE-5 80bar 0,5 - 5l/min 1,8kW da 1 a 16
FOG AMBIENTE-7 80bar 0,7 - 6,9l/min 1,8kW da 1 a 16
FOG AMBIENTE-11 80bar 1,1 - 11l/min 1,8kW da 1 a 16
FOG AMBIENTE-13 80bar 1,3 - 13l/min 1,8kW da 1 a 16

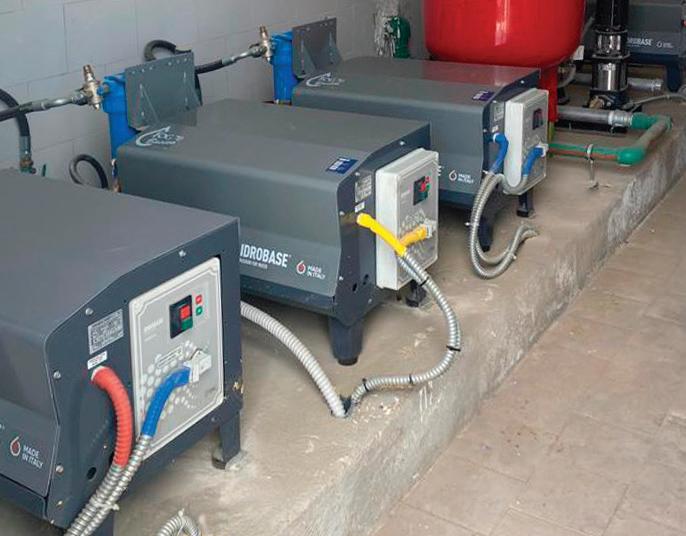

Misting system at Marco Polo Venice airport
Caratteristiche Tecniche
• Telaio in acciaio verniciato
Pompa professionale con testata in ottone a 3 pistoni in ceramica
• Motore elettrico 1450g/min 3X230V-50Hz
• Valvola by-pass
• Elettrovalvola b.p. ingresso acqua 24V-50Hz, corpo in ottone
Elettrovalvola a.p. 24V-50Hz per depressurizzazione linea, corpo in ottone
• Trasduttore di pressione 4:20mA (0-100bar)
Italy
• Quadro elettrico completo di inverter per la variazione di frequenza del motore, trasformatore 230-24-12V per la gestione delle elettrovalvole e della centralina di comando
• Centralina di comando per la gestione dei tempi di pausa/lavoro e predisposta per la ricezione di segnale a 4:20mA
Dimensioni LxPxH: 560 x 256 x 400mm
Venice airport - Italy
Venice airport -

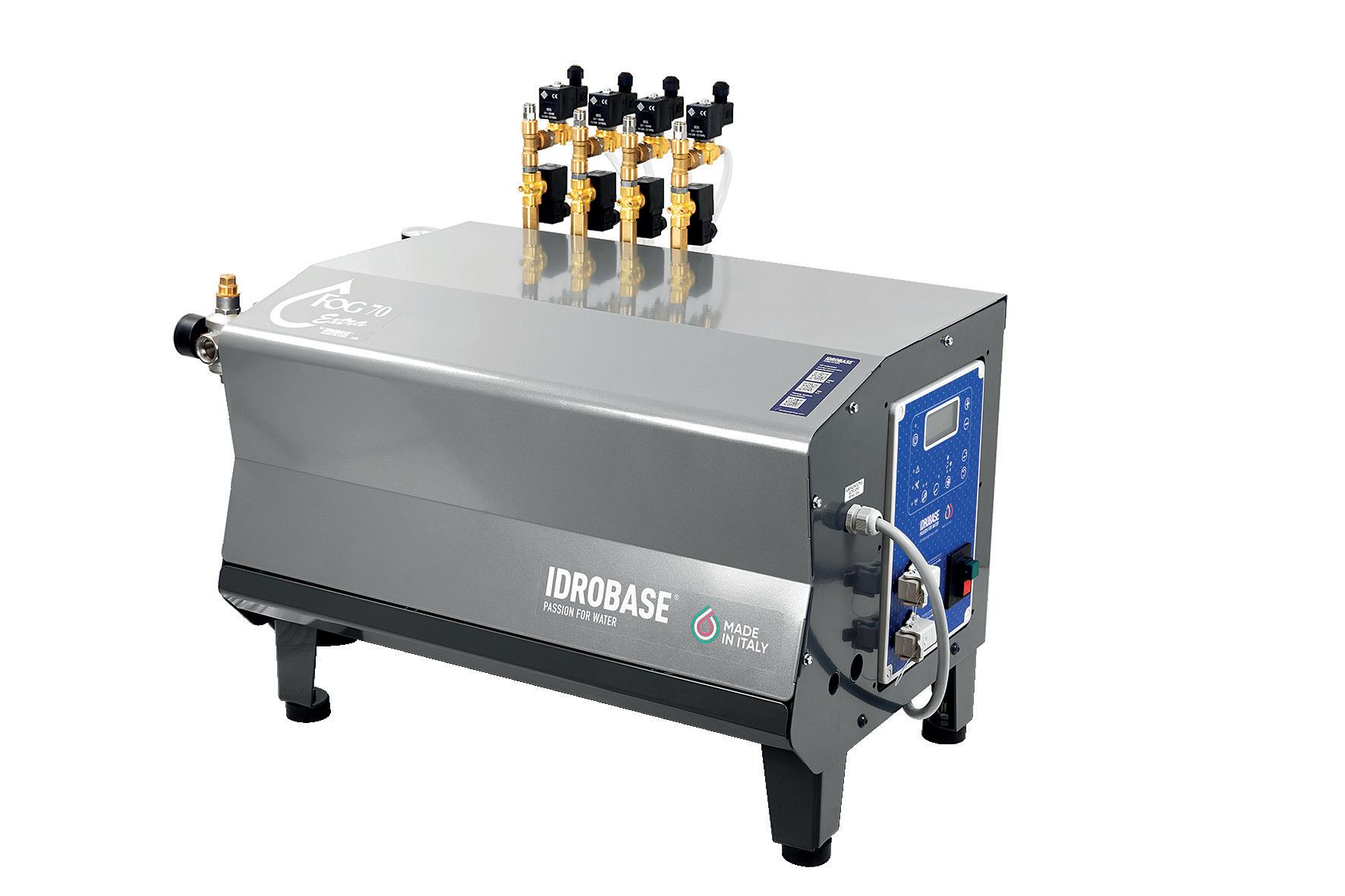

Modulo fog a pressione costante e portata variabile
Un
solo impianto per gestire più ambienti contemporaneamente
Idrotech technology at Padua Botanical Garden
Fog 70 Var 2: how to humidify different areas
I moduli fog industriali appositamente studiati per nebulizzare in modo indipendente due o più zone. Scegli i moduli Var 3: dotati di inverter che permette di modulare la portata della pompa in funzione delle linee attive.
Grazie alle sonde si rileva come cambia la necessità di nebulizzazione, a seconda di umidità e temperatura rilevate.
Particolare del quadro Fog 70 Var3
Dati Tecnici
Codice Modello Pressione Portata** Numero Ugelli min - max* Potenza 3x400V-50/60Hz Peso
ZX.8052-T
ZX.8051-T
ZX.8078-T
ZX.8049-T
ZX.8058-T
ZX.8057-T
ZX.8150-T
FOG 70 VAR3 - 11 30-70bar 3,3 - 11l/min 44 - 146 3kW
FOG 70 VAR3 - 15 30-70bar 4,5 - 15l/min 60 - 200 3kW 68Kg
FOG 70 VAR3 - 18 30-70bar 6,5 - 18l/min 60 - 240 3kW 68Kg
FOG 70 VAR3 - 21 30-70bar 6,3 - 21l/min 84 - 280 4kW 75Kg
FOG 70 VAR3 - 26 30-70bar 7,8 - 26l/min 104 - 346 4kW 80Kg
FOG 70 VAR3 - 33 30-70bar 9,9 - 33l/min 132 - 440 6,3kW 90Kg
FOG 70 VAR3 - 42 30-70bar 12,6 - 42l/min 168 - 560 6,3kW 90Kg
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.204C di fattore portata 020 (0,075l/min) a 70bar
**La portata varia in funzione della frequenza impostata sull’inverter (portata massima raggiunta a 50Hz)
Accessori pag. 106 Set manutenzione pompa pag. 108
Padua Botanical Garden - Italy
Caratteristiche Tecniche
• Telaio in acciaio zincato verniciato
• Pompa professionale a bielle, testata in ottone ad alta resistenza meccanica
• Motore elettrico 1450g/min 3x400V-50/60Hz con statore rinforzato
• Valvola by-pass in ottone
• Elettrovalvola b.p. 24V-50Hz ingresso acqua da 1/2" Trasduttore di pressione 4:20mA (0-100bar)
• Centralina di comando per la gestione dei tempi di pausa/lavoro e predisposta per la ricezione di segnale a 4:20mA.
• Dimensioni LxPxH: 450 x 780 x 500mm
Comando remoto termostato IDRO COLD Il comando remoto in questione è l’ideale per controllare e mantenere la temperatura desiderata all’interno di un ambiente. È completo di sonda di rilevazione delle temperature
Comando remoto pausa/lavoro IDRO TIME PLUS: Il comando remoto è alimentato a corrente elettrica 230V-50Hz, permette di programmare giorno per giorno la settimana di lavoro dell’impianto impostando i tempi di lavoro e di pausa. È inoltre possibile disporre del controllo dell’impianto fog in fase di erogazione di prodotto, collegando all’apparecchio un galleggiante elettrico che ha la funzione di spegnere l’impianto in caso di mancanza prodotto
Comando remoto umidostato + termostato + timer IDRO UMI COLD TIME Si tratta di un dispositivo che permette di rilevare i dati di temperatura e umidità all’interno di un ambiente tramite sonde di rilevazione in modo da poter agire per rinfrescare l’ambiente stesso. Agendo sui set di impostazione della centralina determiniamo quando vogliamo attivare il dispositivo di raffrescamento per andare a cambiare le condizioni climatiche all’interno dell’ambiente stesso
Comando remoto termostato + timer IDRO COLD TIME Il dispositivo termostato/temporizzatore è lo strumento adatto a controllare e mantenere la temperatura desiderata all’interno di un ambiente con una semplice impostazione. Di facile utilizzo, funziona con tutte le sonde resistive di tipo NTC10K. È possibile utilizzare l’apparecchio sia come riscaldamento (differenziale maggiore di zero) che come raffreddamento (differenziale minore di zero). Il dispositivo di uscita può essere comandato tramite un timer programmabile all’interno della centralina
Comando remoto umidostato IDRO UMI Il comando remoto in questione è l’ideale per controllare e mantenere l’umidità desiderata all’interno di un ambiente. È utilizzabile solo con sonde di rilevazione di umidità con segnale di corrente di 4-20mA, differenziale d’intervento 0,5%-10% umidità relativa. Molto semplice da programmare, tanto da poter essere utilizzato anche da persone non qualificate
IT.0137-20
Sonda di umidità - IDRO PROBE
La sonda di rilevazione umidità IDRO PROBE è ideale per applicazioni industriali. Il segnale di corrente in uscita è di 4-20mA. Caratteristiche tecniche: lunghezza: 20m
Campo misura umidità: 15 - 90% ur Precisione: ±5%
Tempi risposta: 60 sec condizioni costanti
Grado di protezione: IP54
Comando remoto pausa/lavoro - IDRO TIME: Il comando remoto per impianti fog IDRO TIME è alimentato a corrente elettrica 230V-50Hz, permette di poter programmare i tempi di pausa e di lavoro dell’impianto con loro visualizzazione sul display. È molto semplice da programmare tanto da poter essere utilizzato anche da persone non qualificate. Può essere utilizzato anche come temporizzatore manuale
Comando remoto umidostato + pausa/lavoro IDRO UMI TIME Il comando remoto umidostato+pausa/lavoro unisce la capacità di controllo e mantenimento dell’umidità in un ambiente (umidostato), con la possibilità di regolare l’immissione dell’umidità in modo progressivo (timer pausa/lavoro).
Da qui il duplice vantaggio di una maggiore precisione nel raggiungere i parametri desiderati, evitando picchi di umidità dovuti ai tempi di risposta delle sonde di rilevazione. È utilizzabile solo con sonde di rilevazione di umidità con segnale di corrente di 4-20mA, differenziale d’intervento 0,5%-10% umidità relativa. Molto semplice da programmare, può essere utilizzato anche da persone non qualificate
IT.0105
IT.0256
IT.0106
Quadro elettrico per la gestione indipendente di 2 linee fog.
Permette di interfacciare e gestire n°2 comandi remoti con n°2 kit elettrovalvole a 24V
Quadro elettrico per la gestione indipendente di 3 linee fog
Permette di interfacciare e gestire n°3 comandi remoti con n°3 kit elettrovalvole a 24V

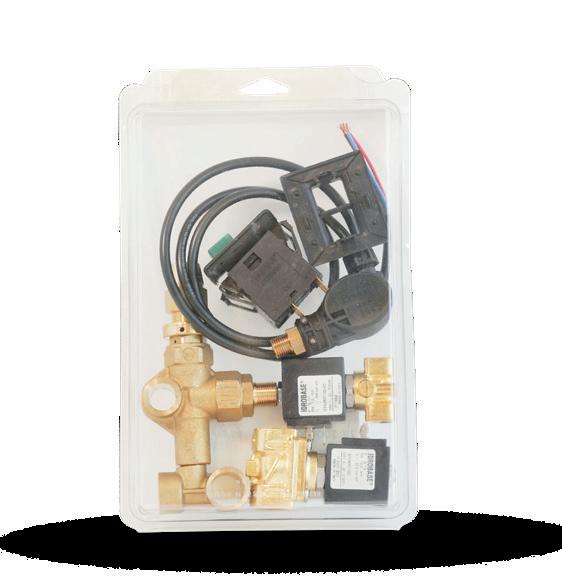

Kit elettrovalvola “Y” 24V, per linea fog 16-40l/min entrata G3/8" F uscita G3/8" F
Kit elettrovalvole "Y" 24V, per linea fog fino a 15l/min entrata G3/8" F uscita G3/8" F
Quadro elettrico per la gestione indipendente di 4 linee fog
Permette di interfacciare e gestire n°4 comandi remoti con n°4 kit elettrovalvole a 24V
Kit elettrovalvola “Y” 230V, per linea fog 16-40l/min entrata G3/8" F uscita G3/8" F
Kit elettrovalvola "Y" 230V, per linea fog fino a 15l/min entrata G3/8" F uscita G3/8" F
ZX.1132-230
ZX.1132
ZX.1131
ZX.1130
Set B - manutenzione pompa 750 ore composto da:
750hrs - h.p. industrial pumps maintenance

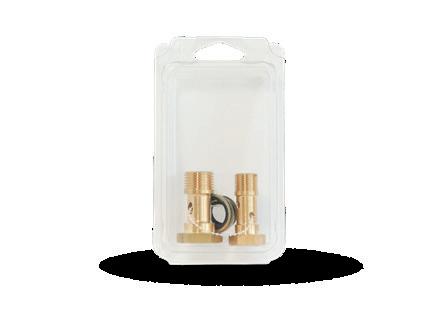

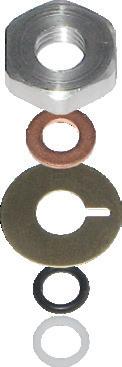

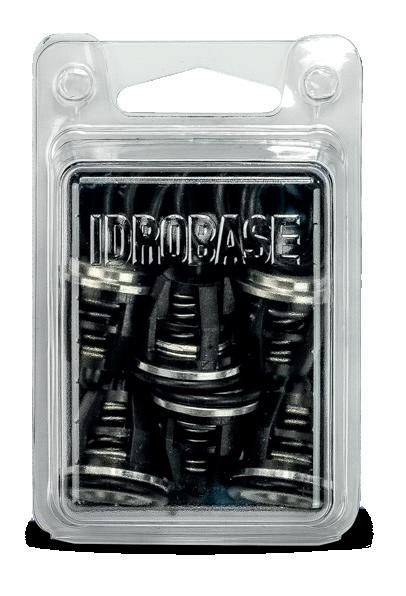

Kit valvoline + O-ring

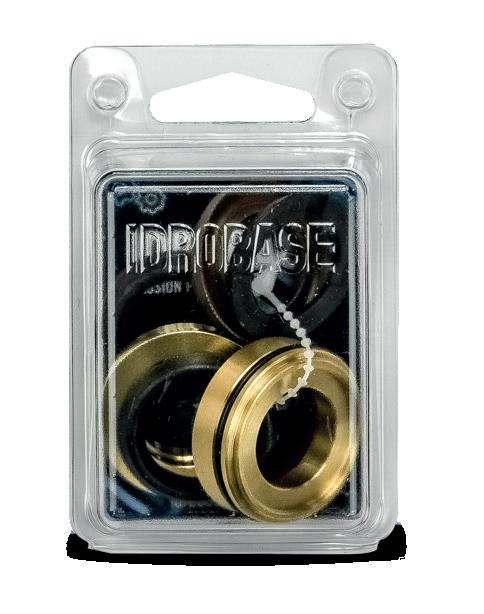

Kit anelli tenuta
Set D - manutenzione pompa 1500 ore composto da:
1500hrs - h.p. industrial pumps maintenance
Kit revisione completa pistone
valvoline + O-ring
Olio minerale per pompe a.p.
Frenafiletti
Grasso Tecnico
Rispetto al prezzo di listino dei singoli componenti
Kit
Set paraolio pistoni
Set pistoni ceramica

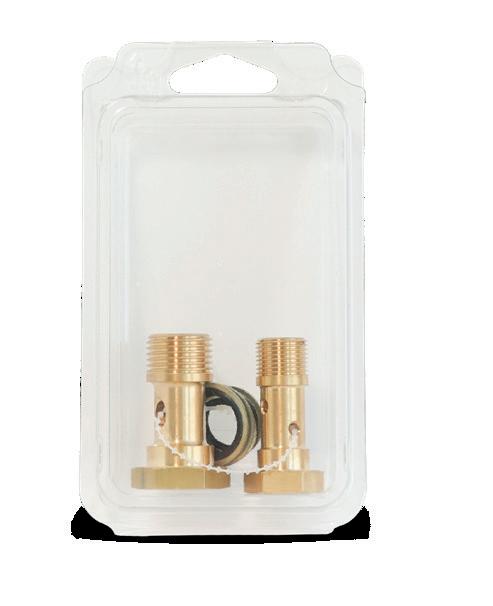

Kit fissaggio pistoni
Olio minerale per pompe a.p.
Frenafiletti
Grasso Tecnico

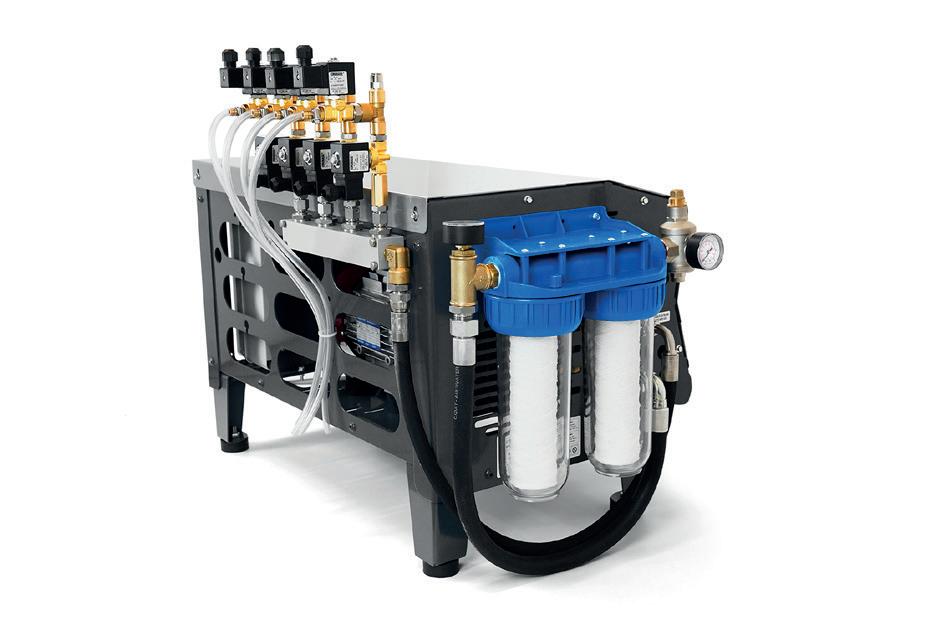

FOG 70 VAR3 (ZX.8049-T)
Set E - manutenzione macchina 750 ore composto da:
750hrs - HP industrial fog module maintenance
Kit revisione valvola by-pass
Viti
Set F - manutenzione macchina 3000 ore composto da:
3000hrs - HP industrial fog module maintenance
Rispetto al prezzo di listino dei singoli componenti
cave con rosetta
Cartuccia in filo avvolto da 1micron
Cartuccia in filo avvolto da 5micron
Frenafiletti Grasso Tecnico
Valvola by pass

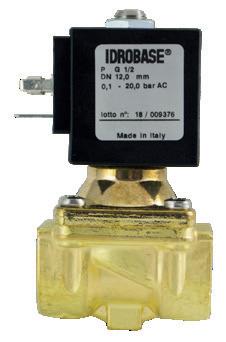

Elettrovalvola in ottone, NC, G1/2” F-F, 24V,
Cartuccia in filo avvolto da 1micron (1)
Cartuccia in filo avvolto da 5micron (2)
Pressostato (3)
Cappuccio pressostato (4)
Frenafiletti Grasso Tecnico
MANUTENZIONE POMPA E MACCHINA
B Set B Manutenzione pompa a: 750 ore, 2.250 ore, 3.750 ore, ecc
D Set D Manutenzione pompa a: 1.500 ore, 3.000 ore, 4.500 ore, ecc
E Set E Manutenzione macchina a: 750 ore, 1.500 ore, 2.250 ore, ecc
F Set F Manutenzione macchina a: 3.000 ore, 6.000 ore, 9.000 ore, ecc
MANUTENZIONE POMPA E MACCHINA
ZX.8109-T FOG 70 AMBIENTE-1
ZX.8110-T FOG 70 AMBIENTE-2
ZX.8111-T FOG 70 AMBIENTE-4
ZX.8112-T FOG 70 AMBIENTE-6
ZX.8113-T FOG 70 AMBIENTE-8
ZX.8115-T FOG 70 AMBIENTE-11
ZX.8052-T FOG 70 VAR-11
ZX.8051-T FOG 70 VAR-15
ZX.8078-T FOG 70 VAR-18
ZX.8049-T FOG 70 VAR-21
ZX.8058-T FOG 70 VAR-26
ZX.8057-T FOG 70 VAR-33
ZX.8150-T FOG 70 VAR-42
ZX.75IP01
ZX.75IBG02
ZX.75IBG03
ZX.75IBG04
ZX.75IBG05
ZX.75IBG06
ZX.75IBG07
ZX.75IBG010
ZX.150IP01
ZX.150IBG02
ZX.150IBG03
ZX.150IBG04
ZX.150IBG05
ZX.150IBG06
ZX.150IBG07
ZX.150IBG010
ZX.75F70-A
ZX.75F70-B
ZX.75F70-C
ZX.75F70-D
ZX.75F70-E
ZX.300F70AM-A
ZX.300F70AM-B
ZX.300F70AM-C
ZX.150F70V3-A
ZX.150F70V3-B
ZX.150F70V3-C
ZX.150F70V3-D
Rispetto al prezzo
listino dei singoli componenti
Copyright© del presente catalogo è di proprietà di IDROBASE GROUP® Srl. Sono consentite la lettura, la consultazione e la circolazione in formato cartaceo o elettronico per uso personale. Non è consentito alcun uso a scopi commerciali, né alcun tipo di alterazione se non con il consenso scritto di IDROBASE GROUP® Srl. Il presente catalogo annulla e sostituisce il precedente. Il presente catalogo fornisce informazioni generali sui prodotti offerti da IDROBASE GROUP® Srl. Esso è indirizzato a rivenditori, impiantisti, progettisti e comunque a tutti quanti abbiano già - dei detti prodotti, dei materiali con cui sono realizzati, delle loro caratteristiche, prestazioni e funzionamento - una adeguata conoscenza; non è perciò diretto ai consumatori i quali, per maneggiare, installare o compiere qualsivoglia operazione con i beni qui descritti devono obbligatoriamente rivolgersi a personale qualificato e capace.
Anche nei riguardi del personale specializzato, poi, il presente catalogo va considerato quale mera presentazione commerciale, priva delle specifiche tecniche necessarie - che potranno essere liberamente richieste a Idrobase -, e dunque non adatta ad essere presa, essa sola, quale riferimento per la progettazione, la realizzazione o l’installazione di qualsivoglia impianto di qualsivoglia tipo.
Le illustrazioni, le caratteristiche tecniche, le funzioni ed altre informazioni qui riportate su singoli prodotti, sistemi, impianti e altro si basano sullo stato attuale della tecnica: tuttavia, qui possono essere riprodotte solo le informazioni più immediate, senza alcuna considerazione del complesso di dati necessari per progettare, realizzare ed installare un qualsivoglia impianto, che dovranno dunque essere di volta in volta attentamente valutati da progettisti, impiantisti ed installatori.
Pertanto per indicazioni specifiche su tutti prodotti presenti nel catalogo è necessario rivolgersi alla nostra Sede, dove personale competente è sempre a disposizione per rispondere ad ulteriori domande.
Tutte le illustrazioni qui riprodotte possono essere leggermente diverse nella realtà e perciò sono da considerare come semplici rappresentazioni simili al vero.
Per tutti i prodotti ci riserviamo il diritto di apportare modifiche.
Anche per tale motivo è necessario un confronto diretto con la nostra Sede.
In caso di dubbi interpretativi vale il testo originale in lingua italiana.
Alla pubblicazione di una ristampa la presente edizione perde di validità.
Idrobase Group Srl
Via dell’Industria, N. 25 35010 Borgoricco (PD) Italia
T: +39 049 9335903 r.a.
www.idrobasegroup.com info@idrobasegroup.com
Riconoscimento di massima affidabilità commerciale
