5 ans de sérénité

“5 ans de sérénité”, est la solution étudiée par nos experts pour permettre aux systèmes de brumisation de travailler au maximum de leurs performances, de façon continue et sans interruptions.

ZX.F70X33-5Y Système de brumisation complet de:

Fog 70 Extra + Kit entrée d’eau + collecteur 4 sorties + sonde d’humidité et sonde température et kit analyse dureté d’eau

Kit entrée d’eau 20” + stabilisateur de pression et stérilisateur

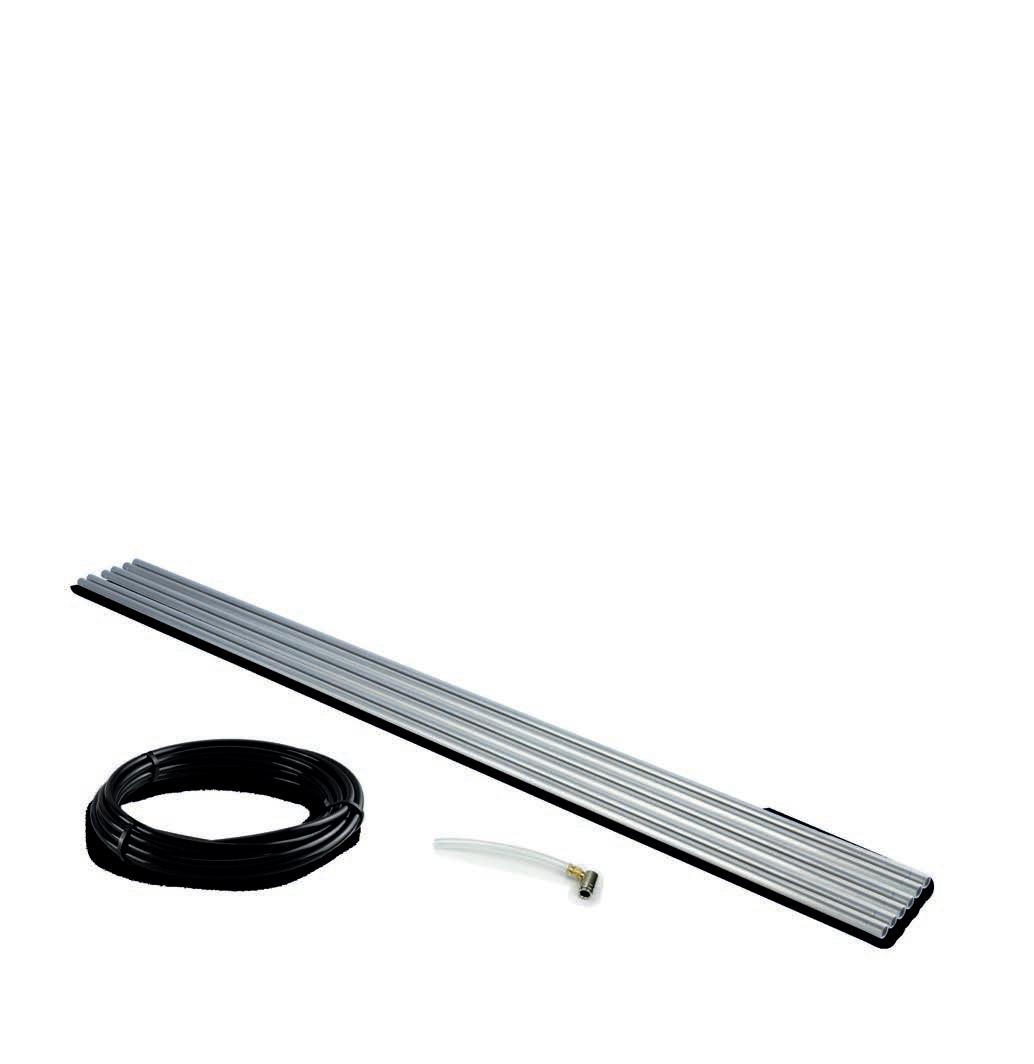

LIGNE SMART 440 BUSES + raccord smart + vanne de décharge + tuyaux

Kit entretien pour 5 ans, calculé sur 1000 heures de travail par an, par pompe et machine

Les principaux avantages, on évite:

• les ruptures imprévues

• l'arrêt de la machine

• la diminution des performances de performance

• l'usure des composants

• les dommages économiques

VentoFresco est un système complet de brumisation et ventilation pour tous types d’élevage.

Fog Extra est alimenté par un module de pompage à 80bar qui génère un flux de brumisation ventilée au moyen d’un circulateur d’air équipé par une couronne en acier inoxydable AISI 316, avec des buses anti-goutte de buses anti-goutte.

Autonome

VentoFresco refreshes and sanitizes the “city of cows”

Augmentation de la productivité

VentoFresco rRafraîchie les écuries et les bâtiments d'élevage en réduisant le stress de la chaleur qui affaiblit et rend moins productifs les animaux.

Augmente l’appétit et diminue considérablement le taux de

mortalité, il s’ensuit un bienêtre général pour l’animal qui se traduit par une optimisation de la productivité et du rendement.

Animaux en bonne santé

VentoFresco réduit les poussières, responsables de l’apparition de maladies et des problèmes respiratoires chez les animaux.

Le mouvement des animaux soulève du sol débris, saleté et poussières nocives pour leur santé.

La brumisation de VentoFresco détruit instantanément des particules de poussière, en empêchant la prolifération des germes et bactéries et en protégeant le bien-être des animaux.

Réduction des odeurs

VentoFresco élimine les émissions odorantes issues de l'élevage.

La brumisation ventilée supprime les gaz nocifs, anhydride carbonique et odeurs produits par le métabolisme et les déjections des animaux. Tant pour se soumettre aux limites prévues par la loi que pour

préserver la santé des animaux et et des travailleurs il est nécessaire d’éliminer efficacement ces émissions, immédiatement et directement là où elles sont générées

Exemple de configuration

Étable avec 18 ventilateurs.

N. 4 modules

• 70bar

• 3x400V-50Hz

• da 96 ta 240 buses

N. 18 ventilateurs circulateurs

• Ø 130cm

• 230V-50/60Hz

12 ventilateurs 6 ventilateurs

N. 18 couronne en acier inoxydable AISI 316

• Ø 80cm

• n. 8 buses FP02

Ventofresco génère un flux de brumisation ventilée à travers un circulateur d’air 51” et un ventilateur de 130cm

VentoFresco refreshes and sanitizes the “city of cows”

Exemple de configuration

Étable avec 18 ventilateurs.

Groupe haute pression FOG 70 EXTRA, 3x400 W-50Hz, 70bar, Pompe professionnelle à bielles, avec timer, thermostat, hygrostat et programmateur hebdomadaire

Circulateur d’air 51”, 230V50/60Hz, 1,1kW, 41306 M3/h

Dimensions: 1380x1380x330mm Poids: 52Kg

Couronne en acier inox AISI 316, avec buses anti-goutte FP02, filtro AP e raccords SlipLock pour tuyau polyamide 9,6mm

Kit entrée d’eau 10” avec stabilisateur de pression, bride de support, cartouche en fil enroulé de 5 et 1mcr, tuyau de raccordement, clé de serrage et cartouches de rechange (5+5 pz)

Kit sortie 4 lignes h.p., ø9,6mm avec filtres haute pression, vannes d’arrêt raccords de départ pour tuyau en polyamide ø9,6mm et branchement aux modules de nébulisation

Sonde de température, (pour thermostat de série), avec câble 20m

Sonde d’humidité 4:20mA, (pour hygrostat de série), avec câble 20m

Tuyaux en polyamide, ø9,6mm, rouleaux de 100m, noir (pression max 100bar a 23°C)

Raccord slip-lock en tee, en laiton nickelé, ø9,6mm

Pince coupe-tube - pour tuyau polyamide ø2-12mm

SILENZIOSO

Données techniques

Code Modèle

PC.F25T-TW

Caractéristiques techniques

• Filtre eau avec cartouche inox

• Fusible de protection thermique

• Électrovanne arrivée d'eau et évacuation pression

Timer analogique intégré: fonctionnement 1/60"/pause 1/60" **

** La pause peut être modifiée par l'utilisateur de secondes en minutes (1'/60')

• Entrée Slip-lock ø9,6mm

• Sortie Slip-Lock ø6,35mm

• Pompe à membrane 25l/h

Accessoires page 84

Set d’Entretien page 91

Set d’entretien pompe 500 heures

Données techniques

Code Modèle

ZX.5095-D

ZX.5090-D

FOG ECO 1 DIGITAL 20 60bar 1l/min 200W 15kg

*Le nombre maximum de buses est calculé avec une buse off rant un facteur de débit 015 (0,047l/min) à 60 bar. **Versions 230V/60Hz et 110V/60Hz disponibles sur demande

Pulvérise l’eau stérilisée

Kit entrée d’eau 5” avec stabilisateur de pression - 3/8”

Kit alimentation d’eau

Lampe stérilisatrice d’eau à UV (inclus)

De série

Accessoires page 84

Set d’Entretien page 91

INCLUS

Set d’entretien pompe 500 heures

Données techniques

ZX.FA1.5

ZX.FA2.0

Commandé par smartphone Usage domestique

Système de brumisation 60bar avec 30 ou 40 buses

Fog App: how to use the fog module with your smartphone

Fog App: what does this fog module do?

Percorso efficienza Innovazione MCE 2018

• Commandé via smartphone

• Silencieux

• Compact

• Faible consommation d'énergie

FOG APP 1.5 60bar 1,5l/min 30 180W 415x250x215 10Kg

FOG APP 2.0 60bar 2l/min 40 250W 415x250x215 10Kg

Motopompe axiale trois pistons céramique, tête en laiton nickelé, vanne de dérivation intégrée, moteur électrique 1300tr/min.

* Le nombre maximum de buses est calculé avec une buse IT.154C off rant un facteur de débit 015 (0,047l/min) à 60 bar.

Caractéristiques techniques

• Châssis en acier zingué verni

• Électropompe axiale à 3 pistons et tête en laiton

Protection thermique contre les surcharges de courant

• Soupape bypass

• Pressostat bp pour manque d'eau

• Électrovanne b.p. arrivée d'eau

Électrovanne h.p. pour décharge pression

• Entrée Slip-lock ø9,6mm

• Sortie Slip-Lock ø6,35mm

• Panneau instruments à 3 boutons touch pour:

- ON/OFF machine

- Sélection mode manuel ou activation Bluetooth pour contrôle via smartphone

- Reset alarmes pour entretien

L'app permet de gérer 3 modes différents:

- Nonstop: le module Fog fonctionne en mode continu

- Simple mode: sélection des jours de la semaine, sélection de 4 plages horaires max., sélection temps fonctionnement/pause avec fonctionnement 3s min et pause 15s min

- Advanced mode: sélection des jours de la semaine, sélection de 20 plages horaires max., sélection temps fonctionnement/pause personnalisés selon la plage horaire avec fonctionnement 3s min et pause 15s min

Pulvérise l’eau stérilisée

d’eau

Pulvérise l’eau stérilisée

Module fog 60bar de 46 à 102 buses 230V-50/60Hz

Lampe stérilisatrice d’eau à UV (inclus)

Kit entrée d'eau complet avec stabilisateur de pression (inclus)

• Simple et compact

• Prédisposition pour branchement contrôle à distance

• Électrovanne de décharge et pressostat manque d'eau de série

Nouvelle pompe Ancienne pompe

les versions avec débit 2,4 et 6l/min)

Pompe axiale trois pistons avec tête en laiton et pistons en acier céramisé (pour

Pompe axiale deux pistons

ZX.F60-05

ZX.F60-1

60-05

Motopompe axiale deux pistons céramique, tête en laiton nickelé, vanne de dérivation intégrée, moteur électrique 1350tr/min.

* Le nombre maximum de buses est calculé avec une buse IT.154C off rant un facteur de débit 015 (0,047l/min) à 60 bar.

**Versions 230V/60Hz et 110V/60Hz disponibles sur demande

Pompe axiale trois pistons

ZX.F60-2

ZX.F60-4

ZX.F60-6

FOG 60-4

FOG 60-6 60bar 4,8l/min 7,2l/min

Motopompe axiale à trois pistons en acier céramique, tête en laiton, vanne de dérivation intégrée, moteur électrique 1450tr/min.

* Le nombre maximum de buses est calculé avec une buse IT.154C off rant un facteur de débit 015 (0,047l/min) à 60 bar.

Accessoires page 84 Set d’Entretien page 91

Caractéristiques techniques

• Châssis en acier verni

• Électrovanne bp 230V-50Hz, entrée d'eau

• Électrovanne hp 230V-50/60Hz, pour dépressurisation ligne (démarre seulement via commande à distance)

• Pressostat bp pour manque d'eau

• Tableau de distribution avec : interrupteur thermique ON/ OFF, carte électronique de gestion du système antigouttes

INCLUS

Set d’entretien pompe 500 heures

• Entrée Slip-lock ø9,6mm

• Sortie Slip-Lock ø6,35mm (pour versions 0,5, 1 et 2l/min)

• Sortie Slip-Lock ø9,6mm (pour versions 4 et 6l/min)

Dimensions LxLxH : 600 x 300 x 300mm

Pulvérise l’eau stérilisée

Lampe stérilisatrice d’eau à UV (inclus)

Kit entrée d'eau complet avec stabilisateur de pression (inclus)

Module fog 60bar de 46 à 102 buses 230V-50/60Hz

• Sans châssis pour simplifier l'entretien

• Prédisposition pour carte électronique

• Design essentiel

B - Ancienne pompe

B - Nouvelle pompe

Pompe axiale trois pistons avec tête en laiton et pistons en acier céramisé (pour les versions avec débit 2,4 et 6l/min)

Nouvelle pompe Ancienne pompe

Pompe axiale deux pistons

Code Modèle Pression Débit Nombre de Buses* Puissance 230V-50Hz** Pds

ZX.F60C05

ZX.F60C1

FOG 60 CABRIO-05 60bar 0,5l/min 10 125W 8Kg

FOG 60 CABRIO-1 60bar 1l/min 21 200W 8Kg

Motopompe axiale deux pistons céramique, tête en laiton nickelé, vanne de dérivation intégrée, moteur électrique 1350tr/min.

* Le nombre maximum de buses est calculé avec une buse IT.154C off rant un facteur de débit 015 (0,047l/min) à 60 bar.

**Versions 230V/60Hz et 110V/60Hz disponibles sur demande

Pompe axiale trois pistons

Code Modèle

ZX.0569

ZX.0570

ZX.0571

FOG 60 CABRIO-02 60bar 2,2l/min 2,4l/min 46 51 370W 18Kg

FOG 60 CABRIO-04 60bar 3,6l/min 4,8l/min 76 102 370W 18Kg

FOG 60 CABRIO-06 60bar 4,8l/min 7,2l/min 102 153 745W 18Kg

Motopompe axiale à trois pistons en acier céramique, tête en laiton, vanne de dérivation intégrée, moteur électrique 710tr/min pour 2,2 et 3,6l/min, 950tr/min pour 4,8/min.

* Le nombre maximum de buses est calculé avec une buse IT.154C off rant un facteur de débit 015 (0,047l/min) à 60 bar.

Accessoires page 84

Set d’Entretien page 91

Set d’entretien pompe 500 heures

Caractéristiques techniques

• Base 4 pieds de support

• Électrovanne bp 230V-50/60Hz, entrée eau

Boîtier électrique comprenant interrupteur thermique ON/OFF lumineux et câble électrique d'alimentation de 3m avec fiche schuko, prévu pour accueillir carte

électronique ZX.0576-60 (en option)

• Entrée Slip-Lock b.p. ø9,6mm

• Sortie Slip-Lock ø6,35mm (pour versions 0,5, 1 et 2l/min)

• Sortie Slip-Lock ø9,6mm (pour versions 4 et 6l/min)

Dimensions LxLxH : 500 x 200 x 300mm

Groupe pompe moteur professionnel

Module fog 70bar de 87 à 280 buses 3x400V-50Hz

• Complet de moteur électrique 400V-50Hz 1450tr/min

• Pompe à bielle avec flange à trois pistons en céramique

• Manomètre inox

• Tableau électrique avec interrupteur thermique

• Câble d’alimentation de trois mètres.

Groupe pompe moteur 3x400V-50Hz

ZX.MTPF70-11D

ZX.MTPF70-15D

Groupe pompe moteur à 4 roulements pré-assemblé et testé

*Le nombre maximum de buses est calculé avec une buse IT.204C off rant un facteur de débit 020 (0,075l/min) à 70bar.

Set d’Entretien page 92

Groupe pompe moteur 1x230V-50Hz

Set d’entretien pompe 500 heures

ZX.MTPF60-2

ZX.MTPF60-4

ZX.MTPF60-6

ZX.MTPF60-8

ZX.MTPF60-11

Groupe pompe moteur à 3 roulements pré-assemblé et testé

* Le nombre maximum de buses est calculé avec une buse IT.154C off rant un facteur de débit 015 (0,047l/min) à 60 bar.

Groupe pompe moteur 3x400V-50Hz

ZX.MTPF70-6

ZX.MTPF70-8

ZX.MTPF70-11

ZX.MTPF70-15

ZX.MTPF70-18

ZX.MTPF70-21

Groupe pompe moteur à 3 roulements pré-assemblé et testé

*Le nombre maximum de buses est calculé avec une buse IT.204C off rant un facteur de débit 020 (0,075l/min) à 70bar.

*Calcul effectué avec buses avec facteur de débit 020

Set d’Entretien page 92

Set d’entretien pompe 500 heures

Caractéristiques techniques A

• Moteur électrique 400V-50Hz 1450tr/min

• Pompe à bielle avec trois pistons en céramique

• Manomètre inox

• Tableau électrique avec interrupteur thermique Câble d’alimentation de 3 mètres

Sortie 3/8 M

Caractéristiques techniques B

• Moteur électrique 230V-50Hz 1450tr/min

• Pompe à bielle avec trois pistons en céramique

• Manomètre inox

• Tableau électrique avec interrupteur thermique Câble d’alimentation de 3 mètres

Sortie 3/8 M

Caractéristiques techniques C

• Moteur électrique 3x400V-50Hz 1450tr/min

• Pompe à bielle avec trois pistons en céramique

• Manomètre inox

• Tableau électrique avec interrupteur thermique Câble d’alimentation de 3 mètres

Sortie 3/8 M

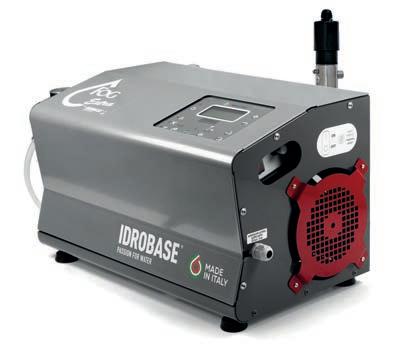

Module fog 60bar de 10 à 128 buses 230V-50Hz

Extra

Kit entrée d'eau complet avec stabilisateur de pression (inclus)

• Simple et compact

• Tableau de commandes électronique avec thermostat et hygromètre intégrés

• Prédisposition pour sondes d'humidité et de température

Fog Extra to cool, humidify, suppress dust and odours and many more Fog Extra How does it work?

• Possibilité d'activation du système à distance

De série

Lampe stérilisatrice d’eau à UV (inclus)

Pulvérise l’eau stérilisée

Pompe axiale trois pistons avec tête en laiton et pistons en acier céramisé (pour les versions avec débit 2,4 et 6l/min)

Nouvelle pompe

Ancienne pompe

Pompe axiale deux pistons

Code Modèle Pression Débit Nombre de Buses*

ZX.FL-05

ZX.FL-1

FOG EXTRA-1 60bar 1l/min 20 200W 15Kg

Motopompe axiale deux pistons céramique, tête en laiton nickelé, vanne de dérivation intégrée, moteur électrique 1350tr/min.

* Le nombre maximum de buses est calculé avec une buse IT.154C off rant un facteur de débit 015 (0,047l/min) à 60 bar.

**Versions 230V/60Hz et 110V/60Hz disponibles sur demande

Pompe axiale trois pistons

Code Modèle

ZX.FL-2

ZX.FL-4

ZX.FL-6

Motopompe axiale à trois pistons en acier céramique, tête en laiton, vanne de dérivation intégrée, moteur électrique 1450tr/min.

* Le nombre maximum de buses est calculé avec une buse IT.154C off rant un facteur de débit 015 (0,047l/min) à 60 bar.

Accessoires page 84 Set d’Entretien page 91

Commandes Fog Extra

• Hygrostat de série

• Thermostat de série

Interface sur écran

ON/OFF général

Alarme manque d'eau

Alarme rupture tuyau / fuites d'eau

INCLUS Set d’entretien pompe 500 heures

• Temporisateur cyclique ON/OFF

• Programmateur hebdomadaire à plages horaires

• Compteur heures et programme d'entretien

• Prédisposition pour branchement systèmes de ventilation 230V

Interrupteur activation mode automatique

Caractéristiques techniques

Châssis en acier verni

• Soupape bypass intégrée

• Électrovanne bp 230V-50Hz, entrée d'eau

Électrovanne h.p. 230 V-50Hz, pour dépressurisation ligne

• Tableau de distribution avec : interrupteur thermique ON/OFF, carte électronique de gestion

ON/OFF nébulisation (fonc. continu)

• Prédisposition pour branchement à distance

Boutons de réglage

ON/OFF du système combiné nébulisation+ventilation

du système antigouttes et temporisateur

• Entrée Slip-lock ø9,6mm

• Sortie Slip-Lock ø6,35mm (pour versions 0,5, 1 et 2l/min), ø9,6mm (pour version 4 et 6l/min)

• Pressostat h.p. pour manque d'eau et rupture tuyau

• Dimensions LxLxH : 600 x 300 x 300mm

d'eau

• Essentiel

Module

fog

70bar professionnel

de 13 à 560 buses 3x400V50Hz

• Sans châssis pour simplifier l'entretien

• Gestion électronique des dispositifs de sécurité

• Possibilité de branchement dispositifs de contrôle à distance

Panneau de commande et sortie du branchement pour dispositifs extérieurs (ex. : hygromètre, thermostat, etc.)

Détail de l'électrovanne de décharge et de la soupape de bypass

Détail de la tête et de l'indicateur de pression

Kit entrée

complet avec stabilisateur de pression (inclus)

Lampe stérilisatrice d’eau à UV (inclus)

Pulvérise l’eau stérilisée

Données techniques

Code Modèle

ZX.F70AP01

ZX.F70AP02

ZX.F70AP04

ZX.F70AP65

ZX.F70AP08

ZX.F70AP11

ZX.F70AP13

ZX.F70AP15

ZX.F70AP18

ZX.F70AP21

ZX.F70AP26

ZX.F70AP33

ZX.F70AP42

FOG 70 APERTO-1 70bar 1l/min 13 1,5kW 35Kg

FOG 70 APERTO-2 70bar 2l/min 27 1,5kW 35Kg

FOG 70 APERTO-4

FOG 70 APERTO-13 70bar 13l/min 173 2,2kW 38Kg

FOG

FOG 70 APERTO-21 70bar 21l/min 280 3kW 40Kg

FOG 70 APERTO-26 70bar 26l/min 347 4kW 43Kg

FOG 70 APERTO-33 70bar 33l/min 440 6,3kW 58Kg

FOG 70 APERTO-42 70bar 42l/min 560 6,3kW 58Kg

* Le nombre maximum de buses est calculé avec une buse IT.204C offrant un facteur de débit 020 (0,075l/min) à 70bar

Accessoires page 84 Set d’Entretien page 92

Caractéristiques techniques

• Base en acier galvanisé avec pieds en aluminium

• Pompe professionnelle à bielles, tête en laiton, 3 pistons céramique

• Moteur électrique 1450tr/min, 3x400V-50Hz, S1

• Soupape bypass, en laiton

• Manomètre à bain de glycérine

Électrovanne bp 24V-50Hz, entrée d'eau

• Électrovanne hp 24V-50Hz pour décharge pression

Set d’entretien pompe 750 heures

• Pressostat h.p. pour manque d'eau et rupture tuyau

• Tableau de distribution avec: interrupteur thermique ON/OFF, télérupteur, fusibles, transformateur 380/220/24V. Prévu pour connexion à dispositifs extérieurs (thermostat, hygromètre, etc.) Entrée 3/4” M

• Sortie 1/2” M

• Dimensions LxLxH : 380 x 650 x 350mm

Hotel - United Arab Emirates

Playground - South Korea

Pulvérise l’eau stérilisée

Lampe stérilisatrice d’eau à UV (inclus)

Module fog 70bar professionnel de 13 à 560 buses 3x400V-50Hz

Misting system installation

Kit entrée d'eau complet avec stabilisateur de pression (inclus)

Disponible en version 100% acier inox

• Structure robuste en acier verni

• Compact

• Possibilité d'installer des accessoires directement sur la machine

• Possibilité de branchement dispositifs de contrôle à distance

Idrobase Industrial Pump VS Idrobase Professional Pump

Module Fog 70bar Basico, détail connexion à des dispositifs extérieurs: hygromètre, thermostat, etc.

70 Basico est également disponible

version 100% acier inox (capot, tête pompe, électrovanne, bypass)

Données techniques

Code Modèle Pression Débit Nombre de Buses* Puissance 3x400V-50Hz Pds

ZX.F70B01

ZX.F70B02

ZX.F70B04

ZX.F70B06

ZX.F70B08

ZX.F70B11

ZX.F70B13

ZX.F70B15

ZX.F70B18

ZX.F70B21

ZX.F70B26

ZX.F70B33

ZX.F70B42

FOG 70 BASICO-1 70bar 1l/min 13 1,5kW 58Kg

FOG 70 BASICO-2 70bar 2l/min 27 1,5kW 58Kg

FOG 70 BASICO-4 70bar 4l/min 53 1,5kW 58Kg

FOG 70 BASICO-6,5 70bar 6,5l/min 87 1,5kW 58Kg

FOG 70 BASICO-8 70bar 8l/min 107 1,5kW 58Kg

FOG 70 BASICO-11 70bar 11l/min 147 1,5kW 58Kg

FOG 70 BASICO-13 70bar 13l/min 173 2,2kW 61Kg

FOG 70 BASICO-15 70bar 15l/min 200 2,2kW 61Kg

FOG 70 BASICO-18 70bar 18l/min 240 3kW 66Kg

FOG 70 BASICO-21 70bar 21l/min 280 3kW 66Kg

FOG 70 BASICO-26 70bar 26l/min 347 4kW 80Kg

FOG 70 BASICO-33 70bar 33l/min 440 6,3kW 98Kg

FOG 70 BASICO-42 70bar 42l/min 560 6,3kW 98Kg

* Le nombre maximum de buses est calculé avec une buse IT.204C offrant un facteur de débit 020 (0,075l/min) à 70bar

Accessoires page 84 Set d’Entretien page 92 INCLUS Set d’entretien pompe 750 heures

Caractéristiques techniques

Châssis en acier verni

Pompe professionnelle à bielles, tête en laiton, 3 pistons céramique

• Moteur électrique 1450tr/min, 3x400V-50Hz, S1

• Soupape bypass, en laiton

Manomètre à bain de glycérine en acier inox AISI 304

Électrovanne b.p. entrée d'eau 24V-50Hz

• Électrovanne hp 24V-50Hz pour dépressurisation ligne, corps

Pressostat h.p. pour manque d'eau et rupture tuyau

Tableau de distribution avec: interrupteur thermique ON/OFF, télérupteur, fusibles, transformateur 380/220/24V. Prévu pour connexion à dispositifs extérieurs (thermostat, hygromètre, etc.)

• Entrée 3/4” M

• Sortie 1/2” M

• Dimensions LxLxH : 450 x 780 x 500mm

Public park - United Arab Emirates

Private road - United Arab Emirates

Pulvérise l’eau stérilisée

Lampe stérilisatrice d’eau à UV (inclus)

de 13 à 560 buses 3x400V-50Hz

Kit entrée d'eau complet avec stabilisateur de pression (inclus)

• Très compact

• Possibilité d'installer des accessoires directement sur la machine

• Tableau de commandes électronique avec thermostat et hygromètre intégrés

Idrobase Industrial Pump VS Idrobase Professional Pump

Misting system at Marco Polo Venice airport

Misting system installation Module

• Prédisposition pour branchement sondes d'humidité et de température

Pompe industrielle tête en laiton à 1450tr/min, mouvement par bielles, 3 pistons céramique et têtes en laiton

Prédisposition pour raccordement sondes d'humidité ZX.SU20 et sondes de température

Panneau de commandes comprenant thermostat, hygrostat et programmateur hebdomadaire.

ZX.ST20

Données techniques

Code Modèle Pression Débit Nombre de Buses* Puissance 3x400V-50Hz Pds

ZX.F70X01

ZX.F70X02

ZX.F70X04

ZX.F70X06

ZX.F70X08

ZX.F70X11

ZX.F70X13

ZX.F70X15

ZX.F70X18

ZX.F70X21

ZX.F70X26

ZX.F70X33

ZX.F70X42

FOG 70 EXTRA-1 80bar 1l/min 13 1,5kW 58Kg

FOG 70 EXTRA-2 80bar 2l/min 27 1,5kW 58Kg

FOG 70 EXTRA-4 80bar 4l/min 53 1,5kW 58Kg

FOG 70 EXTRA-6,5 80bar 6,5l/min 87 1,5kW 58Kg

FOG 70 EXTRA-8 80bar 8l/min 107 1,5kW 58Kg

FOG 70 EXTRA-11 70bar 11l/min 147 1,5kW 58Kg

FOG 70 EXTRA-13 80bar 13l/min 173 2,2kW 61Kg

FOG 70 EXTRA-15 80bar 15l/min 200 2,2kW 61Kg

FOG 70 EXTRA-18 80bar 18l/min 240 3kW 66Kg

FOG 70 EXTRA-21 80bar 21l/min 280 3kW 66Kg

FOG 70 EXTRA-26 80bar 26l/min 347 4kW 80Kg

FOG 70 EXTRA-33 70bar 33l/min 440 6,3kW 98Kg

FOG 70 EXTRA-42 70bar 42l/min 560 6,3kW 98Kg

*le nombre maximum de buses est calculé au moyen d'une buse IT.204C offrant un facteur de débit 020 (0,075 l/min) à 70bar.

Accessoires page 84 Set d’Entretien page 93 INCLUS Set d’entretien pompe 750 heures

Caractéristiques techniques

Châssis en acier verni

Pompe professionnelle à bielles, tête en laiton, 3 pistons céramique

• Moteur électrique 1450tr/min, 3x400V-50Hz, S1

• Soupape bypass, en laiton

• Manomètre à bain de glycérine en acier inox AISI 304

• Électrovanne bp arrivée d'eau 230V-50Hz

• Électrovanne h.p. 230V-50Hz, pour dépressurisation ligne

• Pressostat h.p. pour manque d'eau et rupture tuyau

• Thermostat et hygrostat de série

Interrupteur thermique général

Entrée 3/4” M Sortie 1/2” M

• Panneau de commandes comprenant: Temporisateur cyclique ON/OFF de série, programmateur hebdomadaire à plages horaires de série, compteur d'heures et programme d'entretien. Prédisposition pour raccordement systèmes de ventilation 230V. Possibilité de gestion à distance Dimensions LxLxH : 450 x 780 x 500mm

Amusement park - South Korea

Venice airport - Italy

Module fog 70bar industriel

de 13 à 560 buses 3x400V-50Hz

Misting system at Marco Polo Venice airport

Misting system installation

Pulvérise l’eau stérilisée

Lampe stérilisatrice d’eau à UV (inclus)

Kit entrée d'eau complet avec stabilisateur de pression (inclus)

• Extrêmement compact

• Possibilité d’installer des accessoires directement sur la machine

• Panneau de commande multifonctionnel avec:

• réglage de la langue, de la date et de l’heure

• connecteur rapide pour la télécommande

• connecteur pour écran tactile avec gaine de 0,5 mètre (ZX.2753)

Panneau de commandes comprenant API et écran tactile pour gestion du module, 7 langues disponibles

EN OPTION

Contrôle à distance: possibilité d'interagir avec le système depuis un ordinateur à distance

Programme écran tactile con:

• mode continu/travail-pause ;

• réglage des temps pause / travail ;

• réglage de tranches horaires de travail hebdomadaires;

• réglage électrovanne de décharge;

• réglage rétard du signal de rupture/manque d’eau;

• le chronomètre de travail compte;

• alarme d’échéance de l’entretien;

• alarme d’entretien expiré;

• alarme de rupture de tuyau/manque d’eau

Données techniques

Code Modèle

ZX.F70T01

ZX.F70T02

ZX.F70T04

ZX.F70T06

ZX.F70T08

ZX.F70T11

ZX.F70T13

ZX.F70T15

ZX.F70T18

ZX.F70T21

ZX.F70T26

ZX.F70T33

ZX.F70T42

de Buses* Puissance 3x400V-50H Pds

FOG 70 TOUCH-1 80bar 1l/min 13 1,5kW 58Kg

FOG 70 TOUCH-2 80bar 2l/min 27 1,5kW 58Kg

FOG 70 TOUCH-4 80bar 4l/min 53 1,5kW 58Kg

FOG 70 TOUCH-6,5 80bar 6,5l/min 87 1,5kW 58Kg

FOG 70 TOUCH-8 80bar 8l/min 107 1,5kW 58Kg

FOG 70 TOUCH-11 70bar 11l/min 147 1,5kW 58Kg

FOG 70 TOUCH-13 80bar 13l/min 173 2,2kW 61Kg

FOG 70 TOUCH-15 80bar 15l/min 200 2,2kW 61Kg

FOG 70 TOUCH-18 80bar 18l/min 240 3kW 66Kg

FOG 70 TOUCH-21 80bar 21l/min 280 3kW 66Kg

FOG 70 TOUCH-26 80bar 26l/min 347 4kW 80Kg

FOG 70 TOUCH-33 70bar 33l/min 440 6,3kW 98Kg

FOG 70 TOUCH-42 70bar 42l/min 560 6,3kW 98Kg

*Le nombre maximum de buses est calculé au moyen d'une buse IT.204C offrant un facteur de débit 020 (0,075 l/min) à 70bar.

Accessoires page 84 Set d’Entretien page 93

INCLUS Set d’entretien pompe 750 heures

Caractéristiques techniques

Châssis en acier verni

Pompe professionnelle à bielles, tête en laiton, 3 pistons céramique

• Moteur électrique 1450tr/min, 3x400V-50Hz, S1

• Soupape bypass, en laiton

• Manomètre à bain de glycérine en acier inox AISI 304

• Électrovanne bp entrée d'eau 24V-50Hz

• Électrovanne hp 24V-50Hz pour dépressurisation ligne, corps

• Pressostat h.p. pour manque d'eau et rupture tuyau

• Interrupteur thermique général

Entrée 3/4” M Sortie 1/2” M

• Tableau électrique avec: interrupteur thermique, API et écran tactile pour gestion du module Dimensions LxLxH : 450 x 780 x 500mm

Green area - South Korea

Pulvérise l’eau stérilisée

Lampe stérilisatrice d’eau à UV (inclus)

Kit entrée d'eau complet avec stabilisateur de pression (inclus)

• Module complet avec système de filtrage et dosatron

• Groupe haute pression 950tr/min idéal pour travailler en continu

• Panneau de commandes comprenant API et écran tactile

• Possibilité de gestion à distance

Doseur mécanique proportionnel 0,2-2%

Panneau de commandes comprenant API et écran tactile pour gestion du module, 7 langues disponibles

OPTION

Contrôle à distance: possibilité d'interagir avec le système depuis un ordinateur à distance

Données techniques

Code Modèle Pression Débit Nombre de Buses* Puissance 3x400V-50Hz Pds Version codée avec UV

ZX.8211

ZX.8215

FOG 70 NEUTRA-ODORI 70bar

FOG 70 NEUTRA-ODORI

*le nombre maximum de buses est calculé au moyen d'une buse IT.204C offrant un facteur de débit 020 (0,075 l/min) à 70bar.

Accessoires page 84 Set d’Entretien page 93

Set d’entretien pompe 750 heures

Caractéristiques techniques

Châssis en aluminium

Pompe professionnelle à bielles, tête en laiton, 3 pistons céramique

• Moteur électrique 940tr/min, 3x400V-50Hz, S1

• Soupape bypass, en laiton

• Manomètre à bain de glycérine en acier inox AISI 304

• Électrovanne bp entrée d'eau 24V-50Hz

• Électrovanne hp 24V-50Hz pour dépressurisation ligne, corps

• Pressostat h.p. pour manque d'eau et rupture tuyau

• Entrée 3/4” M

Sortie 1/2” M

Tableau électrique avec: interrupteur thermique, API et écran tactile pour gestion du module

• Dimensions LxPxH: 800 x 560 x 1000mm

Odor suppression - Algeria

Kit entrée d'eau complet avec stabilisateur de pression (inclus)

Module fog 70bar industriel

3x400V-50Hz

We show you the Zaryadye Park of Moscow

• Structure autoportante en acier verni

• Système à pompe double pour travail en continu (H24)

• Panneau de commande avec API pour gestion alternée des pompes

• Possibilité de gestion à distance

Idrobase Industrial Pump VS Idrobase Professional Pump

Détail supports antivibrants pour fixation au sol

Détail de l'API (automate programmable industriel)

Lampe stérilisatrice d’eau à UV (inclus)

Pulvérise l’eau stérilisée

Données techniques

Code Modèle Pression Débit** Nombre de Buses* Puissance 3x400V-50Hz Pds

ZX.F70H24-8

ZX.F70H24-11

ZX.F70H24-15

FOG 70 H24-8

FOG 70 H24-11

FOG 70 H24-15 70bar 15l/min

* Le nombre maximum de buses est calculé avec une buse IT.204C offrant un facteur de débit 020 (0,075l/min) à 70bar

** Autres débits en option

Accessoires page 84 Set d’Entretien page 93

Panneau de commande

2,2kW 135Kg

INCLUS Set d’entretien pompe 750 heures

Tableau de distribution comprenant: interrupteur général ON/OFF, télérupteur et fusibles. Sélecteur pompes pour fonctionnement manuel/ automatique.

Prévu pour être raccordé à des dispositifs externes (ex. thermostat, hygrostat, etc.)

API (automate programmable industriel)

ON/OFF général

Voyant de fonctionnement installation

Sélecteur fonctionnement manuel/automatique.

Caractéristiques techniques

Châssis en acier verni

Pompe industrielle tête en laiton à 3 pistons céramique

• Moteur électrique 1450tr/min, 3x400V-50Hz, S1

• Soupape bypass, en laiton

• Manomètre à bain de glycérine en acier inox AISI 304

• Électrovanne bp entrée d'eau 24V-50/60Hz, corps en laiton

Électrovanne hp 24V-50/60Hz pour dépressurisation ligne, corps en laiton

• Pressostat bp manque d'eau.

• Dimensions LxPxH: 1100 x 500 x 1580mm

Option Non disponible De série QR

Kit alimentation d'eau

Kit alimentation d'eau, 10m avec raccords rapides

Kit d’arrivée d’eau professionel - 3M

Kit entrée d'eau 5" complet avec stabilisateur de pression

Kit entrée d'eau 10" complet avec stabilisateur de pression

Kit entrée d'eau 20" avec stabilisateur de pression

Kit entrée d'eau 7" avec stabilisateur de pression pour eau dure

Kit entrée d'eau 10" avec stabilisateur de pression pour eau dure

Kit entrée d'eau 20" avec stabilisateur de pression pour eau dure

70 Var 3 de 11 à 26 l/min

70 Var 3 de 33 à 42 l/min

Ambiente de 1 l/min

Ambiente de 2 à 4 l/min

Ambiente da 8 à 11 l/min

Description

Kit débactérisateur jusqu'à 1,1l/min

Kit débactérisateur jusqu'à 4l/min

Kit débactérisateur jusqu'à 7,6l/min

Kit débactérisateur jusqu'à 23l/min

Kit débactérisateur jusqu'à 45l/min

Kit entrée d'eau 10" + doseur 0,2-2% et stabilisateur de pression

SaniFog Fisso

Kit collecteur 4 sorties avec vannes à bille

Kit gestion à distance Wi-Fi pour API

Extra Fog Box de 1 à 26 l/min de 0,5 à 1 l/min de 0,5 à 1 l/min de 2 à 4 l/min de 2 à 4 l/min de 6 l/min de 6 l/min de 33 à 42 l/min de 1 à 26 l/min de 33 à 42 l/min

Option Non disponible De série

QR Code Image Code

Page 221

Page 218

Description

Sonde d'humidité Fog Extra câble 20m

Sonde de température Fog Extra câble 20m

Kit antigel pour FOG 70

ZX.SU20

Par rapport au prix catalogue des composants individuels.

ENTRETIEN POMPE IDROBASE SÉRIE FS2 (21L)

Set B - entretien pompe 750 heures composé par:

750hrs - h.p. industrial pumps maintenance

Kit Dolly clapets + j. toriques

Kit Dolly joints d’étanchéité ø20

Set D - entretien pompe 1500 heures composé par:

1500hrs - h.p. industrial pumps maintenance

Kit révision complète piston

Kit clapets + j. tor.

Kit joint huile pistons

Groupe pistons en céramique

Kit de fixation pistons

Huile minérale pour pompes haute pression

Graisse technique

Huile minérale pour pompes haute pression

Loctite

Graisse technique

Loctite

Par rapport au prix catalogue des composants individuels.

ENTRETIEN DE LA MACHINE FOG 70 EXTRA

(ZX.F70X21)

Set E - entretien de la machine 750 heures composé par:

750hrs - HP industrial fog module maintenance

Kit révision soupape bypass

Vis perforée creuse avec rondelle

Cartouche filtrante en fil enroulé 1micron

Cartouche filtrante en fil enroulé 5microns

technique

Set F - entretien de la machine 3000 heures composé par:

3000hrs - HP industrial fog module maintenance

Électrovanne en laiton, NC, 3/8” FF, 230V (1)

Électrovanne en laiton, NC, 1/4” FF, 230V (2)

Pressostat (3)

Kit soupape bypass (4)

Cartouche filtrante en fil enroulé 1micron (5)

Cartouche filtrante en fil enroulé 5microns (6) Interrupteurs thermiques

Tuyau transparent, Ø7x10mm

Loctite Graisse technique

Loctite Graisse

MACHINE

A Set A

Entretien pompe à:

500 heures, 1.500 heures, 2.500 heures, ecc

B Set B

Entretien pompe à:

750 heures, 2.250 heures, 3.750 heures, ecc

C Set C

Entretien pompe à: 1.000 heures, 2.000 heures, 3.000 heures, ecc

D Set D

Entretien pompe à: 1.500 heures, 3.000 heures, 4.500 heures, ecc

E Set E

Entretien de la machine à:

750 heures, 1.500 heures, 2.250 heures, 3.750 ore, ecc

F Set F

Entretien de la machine à: 3.000 heures, 6.000 heures, 9.000 heures, ecc

FOG ECO

FOG APP

ZX.5095 FOG ECO 0.5

ZX.5090 FOG ECO 1

ZX.FA1.5 FOG APP 1.5

ZX.FA2.0 FOG APP 2.0

ZX.F60C05 FOG 60 CABRIO-05

ZX.F60C1 FOG 60 CABRIO-1

ZX.0569 FOG 60 CABRIO-2

ZX.0570 FOG 60 CABRIO-4

ZX.0571 FOG 60 CABRIO-6

ZX.F60-05 FOG 60-05

ZX.F60-1 FOG 60-1

ZX.F60-2 FOG 60-2

ZX.F60-4 FOG 60-4

ZX.F60-6 FOG 60-6

ZX.FL-05 FOG EXTRA-05

FOG EXTRA-1

FOG EXTRA-2

FOG EXTRA-4

FOG EXTRA-6

ZX. 50D01 ZX. 50D02 ZX. 50IBG19 ZX. 50IBG20 ZX. 50IBG21

ZX.75IP01

ZX.75IBG01

ZX.75IBG02

ZX.75IBG03

ZX.75IBG04

ZX.75IBG05

ZX.75IBG06

ZX.75IBG07

ZX.75IBG08

ZX.75IBG10

ZX.75IBG13 ZX. 100D01 ZX. 100D02 ZX. 100IBG19 ZX. 100IBG20 ZX. 100IBG21 ZX. 100IBG22 ZX.150IP01

ZX.150IBG01

ZX.150IBG02

ZX.150IBG03

ZX.150IBG04

ZX.150IBG05

ZX.150IBG06

ZX.150IBG07

ZX.150IBG08

ZX.150IBG10

ZX.150IBG13

FOG BOX

ZX.BR60-2UV FOG BOX 60-2

ZX.BR60-4UV FOG BOX 60-4

ZX.BR60-6UV FOG BOX 60-6

ZX.BR70-6 FOG BOX 70-6

ZX.BR70-8 FOG BOX 70-8

ZX.BR70-11 FOG BOX 70-11

ZX.MTPF70-11D

ZX.MTPF70-15D

ZX.MTPF60-2

ZX.MTPF60-4

ZX.MTPF60-6

ZX.MTPF60-8

ZX.MTPF60-11

ZX.MTPF70-6

ZX.MTPF70-8

ZX.MTPF70-11

ZX.MTPF70-15

ZX.MTPF70-18

ZX.MTPF70-21

ZX.F70AP01 FOG 70 APERTO-1

ZX.F70AP02 FOG 70 APERTO-2

ZX.F70AP04 FOG 70 APERTO-4

ZX.F70AP06 FOG 70 APERTO-6,5

ZX.F70AP08 FOG 70 APERTO-8

ZX.F70AP11 FOG 70 APERTO-11

ZX.F70AP13 FOG 70 APERTO-13

ZX.F70AP15 FOG 70 APERTO-15

ZX.F70AP18 FOG 70 APERTO-18

ZX.F70AP21 FOG 70 APERTO-21

ZX.F70AP26 FOG 70 APERTO-26

ZX.F70AP33 FOG 70 APERTO-33

ZX.F70AP42 FOG 70 APERTO-42

ZX.F70B01 FOG 70 BASICO-1

ZX.F70B02 FOG 70 BASICO-2

ZX.F70B04 FOG 70 BASICO-4

ZX.F70B06 FOG 70 BASICO-6,5

ZX.F70B08 FOG 70 BASICO-8

ZX.F70B11 FOG 70 BASICO-11

ZX.F70B13 FOG 70 BASICO-13

ZX. 50D01 ZX. 50D02 ZX. 50IBG19 ZX. 50IBG20 ZX. 50IBG21 ZX.75IP01

ZX.75IBG01 ZX.75IBG02 ZX.75IBG03

ZX.75IBG04

ZX.75IBG05 ZX.75IBG06 ZX.75IBG07

ZX.75IBG08

ZX.75IBG10

ZX.75IBG13 ZX. 100D01 ZX. 100D02 ZX. 100IBG19 ZX. 100IBG20 ZX. 100IBG21 ZX. 100IBG22 ZX.150IP01 ZX.150IBG01 ZX.150IBG02 ZX.150IBG03 ZX.150IBG04 ZX.150IBG05

ENTRETIEN DE LA POMPE ET DE LA MACHINE

ZX. 50D01 ZX. 50D02 ZX. 50IBG19 ZX. 50IBG20 ZX. 50IBG21 ZX.75IP01 ZX.75IBG01 ZX.75IBG02 ZX.75IBG03 ZX.75IBG04 ZX.75IBG05 ZX.75IBG06 ZX.75IBG07 ZX.75IBG08 ZX.75IBG10 ZX.75IBG13 ZX. 100D01 ZX. 100D02 ZX. 100IBG19 ZX. 100IBG20 ZX. 100IBG21 ZX. 100IBG22 ZX.150IP01 ZX.150IBG01 ZX.150IBG02 ZX.150IBG03

ZX.F70B15 FOG 70 BASICO-15

ZX.F70B18 FOG 70 BASICO-18

ZX.F70B21 FOG 70 BASICO-21

ZX.F70B26 FOG 70 BASICO-26

ZX.F70B33 FOG 70 BASICO-33

ZX.F70B42 FOG 70 BASICO-42

ZX.F70X01 FOG 70 EXTRA-1

ZX.F70X02 FOG 70 EXTRA-2

ZX.F70X04 FOG 70 EXTRA-4

ZX.F70X06 FOG 70 EXTRA-6,5

ZX.F70X08 FOG 70 EXTRA-8

ZX.F70X11 FOG 70 EXTRA-11

ZX.F70X13 FOG 70 EXTRA-13

ZX.F70X15 FOG 70 EXTRA-15

ZX.F70X18 FOG 70 EXTRA-18

ZX.F70X21 FOG 70 EXTRA-21

ZX.F70X26 FOG 70 EXTRA-26

ZX.F70X33 FOG 70 EXTRA-33

ZX.F70X42 FOG 70 EXTRA-42

ZX.F70T01 FOG 70 TOUCH-1

ZX.F70T02 FOG 70 TOUCH-2

ZX.F70T04 FOG 70 TOUCH-4

ZX.F70T06 FOG 70 TOUCH-6,5

ZX.F70T08 FOG 70 TOUCH-8

ZX.F70T11 FOG 70 TOUCH-11

ZX.F70T13 FOG 70 TOUCH-13

ZX.F70T15 FOG 70 TOUCH-15

ZX.F70T18 FOG 70 TOUCH-18

ZX.F70T21 FOG 70 TOUCH-21

ZX.F70T26 FOG 70 TOUCH-26

ZX.F70T33 FOG 70 TOUCH-33

ZX.F70T42 FOG 70 TOUCH-42

FOG

FOG 70

FOG 70 H24-8

ZX.F70H24-11 FOG 70 H24-11

ZX.F70H24-15 FOG 70 H24-15

Par rapport au prix catalogue des composants individuels.

MACHINE

A Set A

Entretien pompe à:

500 heures, 1.500 heures, 2.500 heures, ecc

B Set B

Entretien pompe à: 750 heures, 2.250 heures, 3.750 heures, ecc

C Set C

Entretien pompe à: 1.000 heures, 2.000 heures, 3.000 heures, ecc

D Set D

Entretien pompe à: 1.500 heures, 3.000 heures, 4.500 heures, ecc

E Set E

Entretien de la machine à:

750 heures, 1.500 heures, 2.250 heures, 3.750 ore, ecc

F Set F

Entretien de la machine à: 3.000 heures, 6.000 heures, 9.000 heures, ecc

ENTRETIEN DE LA MACHINE

ZX.5095

FOG ECO

FOG APP

ZX.FA1.5

ZX.FA2.0

ZX.F60C05

FOG 60 CABRIO

FOG 60

ZX.F60-05

ZX. 50FA ZX. 50F60-A ZX. 50F60-B ZX. 50BR60 ZX. 50MTPF70D ZX. 75F70-A ZX. 75F70-B ZX. 75F70-C ZX. 75F70-D ZX. 75F70-E ZX.75F70-F ZX. 75NO-A ZX. 75NO-B ZX. 300FE ZX. 300FA ZX. 300F60C-A ZX. 300F60C-B ZX. 300F60-A ZX. 300F60-B ZX. 300FL-A ZX. 300FL-B ZX. 300BR60 ZX. 300BR70 ZX. 300MF70D-A ZX. 300MF70D-B ZX. 300MF60 ZX.300MF70-A ZX.300MF70-B ZX.300MF70-C ZX.300F70-A ZX.300F70-B ZX.300F70-C ZX.300F70-D ZX.300F70-E ZX.300F70-F ZX.300F70-G ZX.300F70X-A ZX.300F70X-B ZX.300F70X-C ZX.300F70X-D

ZX.300F70X-E ZX.300F70X-F ZX.300F70X-G

ZX.300F70X-H

ZX.300NO-A

ENTRETIEN DE LA MACHINE

POMPE ET DE LA MACHINE

FOG BOX

POMPA MOTORE

ZX.BR60-2UV

ZX.BR60-4UV

ZX.BR60-6UV

ZX.BR70-6

ZX.BR70-8

ZX.BR70-11

ZX.MTPF70-11D

ZX.MTPF70-15D

ZX.MTPF60-2

ZX.MTPF60-4

ZX.MTPF60-6

ZX.MTPF60-8

ZX.MTPF60-11

ZX.MTPF70-6

ZX.MTPF70-8

ZX.MTPF70-11

ZX.MTPF70-15

ZX.MTPF70-18

ZX.MTPF70-21

ZX.F70A01

ZX.F70A02

ZX.F70A04

ZX.F70A06

ZX.F70A08

ZX.F70A11

ZX.F70A13

ZX.F70A15

ZX.F70A18

ZX.F70A21

ZX.F70A26

ZX.F70A33

ZX.F70B01

ZX.F70B04

ZX.F70B06

ZX.F70B08

ZX.F70B11

ENTRETIEN DE LA POMPE ET DE LA MACHINE

ENTRETIEN DE LA MACHINE

E F

FOG BASICO

ZX.F70B13

ZX.F70B15

ZX.F70B18

ZX.F70B21

ZX.F70B26

ZX.F70B33

ZX.F70B42

ZX.F70X01

ZX.F70X02

ZX.F70X04

ZX.F70X06

ZX.F70X08

FOG 70 EXTRA

ZX.F70X11

ZX.F70X13

ZX.F70X15

FOG 70 TOUCH

ZX.F70X26

ZX.F70X33

ZX.F70X42

ZX.F70T01

ZX.F70T02

ZX.F70T04

ZX.F70T06

ZX.F70T08

ZX.F70T11

ZX.F70T13

ZX.F70T15

ZX.F70T18

ZX.F70T21

ZX.F70T26

ZX.F70T42

Code Description

Jeu complet d’outils spéciaux pour l’entretien des pompes haute pression.

Guide pour joints d’étanchéité extérieur Ø35mm

Guide pour joints d’étanchéité extérieur Ø30/35mm

Guide pour joints d’étanchéité extérieur Ø30mm

Guide pour joints d’étanchéité extérieur Ø25mm

Set instruments pour joints d’étanchéité Ø20x32mm

Set instruments pour joints d’étanchéité Ø15x25mm

Set instruments pour joints d’étanchéité Ø18x28mm

Set instruments pour joints d’étanchéité Ø14x22mm

Piston pour joints d’étanchéité extérieur Ø25mm

Set instruments pour joints d’étanchéité Ø15x28mm

ZX.2348

Extracteur avec pinces

Jeu d’extraction/insertion des joints d’huile de piston

Clé dynamométrique, 1/2” - 30/210 Nm

Clé dynamométrique, 3/8” - 5/25 Nm

∅18,0/21,5mm

∅25,0/29,5mm

Douille pour clé dynamométrique 3/8” - 5/6mm

Douille pour clé dynamométrique 3/8” - 13mm

Douille pour clé dynamométrique 3/8” - 15mm

Douille pour clé dynamométrique 3/8” - 17mm

Douille pour clé dynamométrique 3/8” - 19mm

Douille pour clé dynamométrique 1/2” - 21mm

Douille pour clé dynamométrique 1/2” - 22mm

Douille pour clé dynamométrique 1/2” - 24mm

Douille pour clé dynamométrique 1/2” - 27mm

Douille pour clé dynamométrique 1/2” - 30mm

Pince ∅14

Pince ∅15

Pince ∅18

Pince ∅20

Pince ∅22

Variable Frequency Drive Modules

Système Multizona à débit variable

Le système

MULTIZONA

• Système centralisé [1-2-3-4-5]

comprend trois éléments :

• Tableau de bord et gestion de zones [10-11-12-13-14]

• Zone lignes fog [6-7-8]

Professional misting systems to manage independent areas simultaneously

Tableau de bord et gestion de zones

Système centralisé

1. Kit entrée d’eau

219

2. Lampes de stérilisation

228 3. Pompes doseuses

221

Tuyau bp alimentation hydrique

84 5. Module fog

Ligne AP

Ligne buses fog

Buse fog

Le "cœur" du système

Multizona est un système de brumisation multilignes qui peut, via une seule station de pompage, gérer simultanément plusieurs locaux indépendants en régulant les valeurs ambiantes (ex. température et/ou humidité) en fonction des exigences de chaque zone.

Multizona, la solution idéale pour gérer différents locaux simultanément et de façon autonome pour rafraîchir, humidifier, éliminer les poussières, désinfecter, créer des effets esthétiques.

Multizona est utilisé dans les versions “Fog 70 Ambiente” pour des débits allant de 1l/min à 11l/min, et dans les versions “Fog 70 Var 3” pour des débits jusqu'à 42l/min.

9. Circuit de commande électrique

10. Unité de commande 4:20mA p. 102 11. Cadre gestion lignes p. 107

12. Kit electrovanne p. 107

Zone lignes de brumisation

13. Programmeur à distance connecté (hygrostat, thermostat, etc...) p. 106

14. Sonde hygrostat p. 106

15. Alimentation du système électrique

De série

Kit entrée d'eau complet avec stabilisateur de pression

L'ambiance que vous recherchiez

Climatisation, humidification, absence de poussières, effets esthétiques. Ambiente, appareil révolutionnaire, devient également un système de gestion multiligne des équipements, un bond de qualité considérable dans le secteur civil et industriel

Détail du tableau de commande avec ventilateurs de refroidissement et connexion à la commande à distance du système Fog Multi Ambiente

Unité centrale de commande pour la gestion des temps de pause/fonctionnement et prédisposition pour réception du signal à 4:20 mA

Données techniques

Code Modèle

ZX.AMB02

ZX.AMB05

ZX.AMB07

ZX.AMB11

ZX.AMB13

FOG AMBIENTE-2

FOG AMBIENTE-5

FOG AMBIENTE-7

FOG AMBIENTE-11 80bar 1,1 - 11l/min 1,8kW 1 à 16

FOG AMBIENTE-13 80bar 1,3 - 13l/min 1,8kW 1 à 16

Misting system at Marco Polo Venice airport

Caractéristiques techniques

Châssis en acier verni

Pompe professionnelle tête en laiton à 3 pistons céramique

• Moteur électrique 1450tr/min 3X230V-50Hz

• Soupape bypass

• Électrovanne bp entrée d'eau 24V-50Hz, corps en laiton

Électrovanne hp 24V-50Hz pour dépressurisation ligne, corps en laiton

Transducteur de pression 4:20 mA (0-100 bar)

Tableau de distribution comprend onduleur pour la variation de fréquence du moteur, transformateur 230-24-12 V pour la gestion des électrovannes et de l'unité centrale de commande

• Unité centrale de commande pour la gestion des temps de pause/fonctionnement et prédisposition pour réception du signal à 4:20 mA

• Dimensions LxLxH : 560 x 256 x 400mm

Venice airport - Italy

Système de brumisation à pression constante et débit variable

Un seul système pour gérer plusieurs environnements simultanément

3x400V-50/60Hz

Idrotech technology at Padua Botanical Garden

Fog 70 Var 2: how to humidify different areas

Système de brumisation industriels spécialement conçus pour brumiser de manière indépendante deux zones ou plus. Préférez les systèmes Var 3: équipés d'onduleurs permettant de moduler le débit de la pompe en fonction des lignes activées. Les sondes détectent les différents besoins de brumisation en fonction de l'humidité et de la température détectées.

Détail du tableau Fog 70 Var3

Données techniques

Code Modèle Pression Débit** Nombre Buses min - max* Puissance 3x400V-50/60Hz Pds

ZX.8052-T

ZX.8051-T

ZX.8078-T

ZX.8049-T

ZX.8058-T

ZX.8057-T

ZX.8150-T

FOG

FOG 70 VAR3 - 15

FOG 70 VAR3 - 18 30-70bar

FOG 70 VAR3 - 21 30-70 bar 6,3 - 21l/min

FOG 70 VAR3 - 26 30-70

- 33

FOG 70 VAR3 - 42 30-70 bar 12,6 - 42l/min 168 - 560 6,3kW 90Kg

*le nombre maximum de buses est calculé avec une buse IT.204C offrant un facteur de débit 020 (0,075l/min) à 70bar.

**Le débit varie en fonction de la fréquence de l'onduleur (débit maximum atteint à 50Hz)

Accessoires page 106 Set d’Entretien page 108

Padua Botanical Garden - Italy

Caractéristiques

techniques

• Châssis en acier zingué verni

• Pompe professionnelle à bielles, tête en laiton à haute résistance mécanique

• Moteur électrique 1450g/min 3x400V-50/60Hz à stator renforcé

• Soupape bypass, en laiton

• Électrovanne bp 24V-50Hz entrée eau 1/2"

Transducteur de pression 4:20 mA (0-100 bar)

• Unité centrale de commande pour la gestion des temps de pause/fonctionnement et prédisposition pour réception du signal à 4:20mA.

Dimensions LxLxH : 450 x 780 x 500mm

Commande à distance thermostat + timer IDRO

COLD TIME

Commande à distance thermostat IDRO COLD

Idéale pour contrôler et maintenir la température des locaux requise.

Avec sonde de température incorporée

Commande à distance pause/fonctionnement

IDRO TIME PLUS:

La commande à distance est alimentée à 230V-50Hz,permet la programmation journalière de la semaine de fonctionnement du système en configurant temps de fonctionnement et de pause. Le système de nébulisation peut également être contrôlé en phase de distribution du produit, via connexiond'un flotteur électrique ayant pour fonction d'arrêter le système en cas de manque de produit

IT.0256

Commande à distance hygrostat + thermostat + timer IDRO UMI COLD TIME

Dispositif permettant de lire les données relatives à la température et à l'humidité des locaux au moyen de sondes et de commander le rafraîchissement.

La programmation de la centrale permet de définir quand activer le dispositif de refroidissement pour modifier les conditions climatiques des locaux

Le dispositif thermostat/temporisateur est idéal pour contrôler et maintenir la température des locaux requise via simple programmation. Facile à utiliser, il fonctionne avec toutes les sondes de type NTC10K Le dispositif de sortie peut être contrôlé via timer programmable intégré à l'unité de commande

Commande à distance hygrostat IDRO UMI

Idéale pour contrôler et maintenir l'humidité des locaux requise. Utiliser uniquement avec sondes de détection d'humidité à signal de courant 4-20mA, différentiel d'intervention 0,5%-10% humidité relative. Très simple à programmer, peut également être utilisée par des personnes non qualifiées

IT.0137-20

Sonde d'humidité - IDRO PROBE

La sonde de détection d'humidité IDRO PROBE est parfaite pour les applications industrielles. Le signal de courant à la sortie est de 4-20mA. Caractéristiques techniques:

Longueur: 20m

Plage de mesure humidité : 15 - 90% ur Précision : ±5%

Temps de réponse: 60 sec

conditions constantes

Degré de protection : IP54

Commande à distance pause/fonctionnement -

IDRO TIME:

La commande à distances pour systèmes IDRO TIME est alimentée à 230V-50Hz, et permet de programmer et afficher les temps de pause et de fonctionnement du système. Très simple à utiliser, y compris par des personnes non qualifiées. Peut également être utilisée comme temporisateur manuel

Commande à distance hygrostat +pause/fonctionnement IDRO UMI TIME

La commande à distance hygrostat+pause/ fonctionnement associe la capacité de contrôle et de maintien de l’humidité des locaux (hygrostat), et la possibilité de régler progressivement l'introduction d’humidité (timer pause/fonctionnement). Elle offre le double avantage d’une plus grande précision des paramètres requis, en évitant les pics d’humidité dus aux délais de réponse des sondes. Peut uniquement être utilisée avec des sondes de détection de l’humidité avec signal de courant de 4-20 mA, différentiel d’activation de 0,5% -10% d’humidité relative. Très simple à programmer, peut également être utilisée par des personnes non qualifiées

IT.0105

IT.0106

ACCESSOIRES SYSTÈMES MULTIZONES

KIT ÉLECTROVANNES

Tableau de distribution pour la gestion indépendante de 2 lignes fog.

Permet d'interfacer et de gérer 2 commandes à distances avec 2 kits électrovannes à 24V

Tableau de distribution pour la gestion indépendante de 3 lignes fog.

Permet d'interfacer et de gérer 3 commandes à distances avec 3 kits électrovannes à 24V

Kit électrovanne “Y” 24V, pour ligne fog 16-40l/min entrée G3/8" F sortie G3/8" F

Kit électrovanne "Y" 24V, pour ligne fog jusqu'à 15l/min

entrée G3/8" F sortie G3/8" F

Tableau de distribution pour la gestion indépendante de 4 lignes fog.

Permet d'interfacer et de gérer 4 commandes à distances avec 4 kits électrovannes à 24V

Kit électrovanne “Y” 230V, pour ligne fog 16-40l/min entrée G3/8" F sortie G3/8" F

Kit électrovanne "Y" 230V, pour ligne fog jusqu'à 15l/min entrée G3/8" F sortie G3/8" F

ZX.1132-230

ZX.1132

ZX.1131

ZX.1130

Set B - entretien pompe 750 heures composé de:

750hrs - h.p. industrial pumps maintenance

Kit Dolly clapets + j. toriques

Kit Dolly joints d’étanchéité ø20

Set D - entretien pompe 1500 heures composé de:

1500hrs - h.p. industrial pumps maintenance

Kit révision complète piston

Kit clapets + j. tor.

Kit joint huile pistons

Par rapport au prix catalogue des composants individuels.

Groupe pistons en céramique

Kit de fixation pistons

Huile minérale pour pompes haute pression

Graisse technique

Huile minérale pour pompes haute pression

Loctite

Graisse technique

Loctite

Par rapport au prix catalogue des composants individuels.

Set E - entretien de la machine 750 heures composé de:

750hrs - HP industrial fog module maintenance

Kit révision soupape bypass Vis perforée creuse avec rondelle

Cartouche filtrante en fil enroulé 1micron

Cartouche filtrante en fil enroulé 5microns

technique

Set F - entretien de la machine 3000 heures composé de:

3000hrs - HP industrial fog module maintenance

Kit soupape bypass Électrovanne en laiton, NC, 1/4” FF, 230V

Cartouche filtrante en fil enroulé 1micron (1)

Graisse technique

Capuchon pressostat (4)

Cartouche filtrante en fil enroulé 5microns (2) Pressostat (3)

Loctite Graisse

Loctite

Par rapport au prix catalogue des composants individuels.

ENTRETIEN POMPE ET DE LA MACHINE

B Set B

Entretien pompe à:

750 heures, 2.250 heures, 3.750 heures, etc.

D Set D

Entretien pompe à: 1.500 heures, 3.000 heures, 4.500 heures, etc.

E Set E

Entretien machine à:

750 heures, 1.500 heures, 2.250 heures, ecc

F Set F

Entretien machine à: 3.000 heures, 6.000 heures, 9.000 heures, ecc

ENTRETIEN POMPE ET DE LA MACHINE B

ZX.8109-T FOG 70 AMBIENTE-1

ZX.8110-T FOG 70 AMBIENTE-2

ZX.8111-T FOG 70 AMBIENTE-4

ZX.8112-T FOG 70 AMBIENTE-6

ZX.8113-T FOG 70 AMBIENTE-8

ZX.8115-T FOG 70 AMBIENTE-11

ZX.8052-T FOG 70 VAR-11

ZX.8051-T FOG 70 VAR-15

ZX.8078-T FOG 70 VAR-18

ZX.8049-T FOG 70 VAR-21

ZX.8058-T FOG 70 VAR-26

ZX.8057-T FOG 70 VAR-33

ZX.8150-T FOG 70 VAR-42

ZX.75IP01

ZX.75IBG02

ZX.75IBG03

ZX.75IBG04

ZX.75IBG05

ZX.75IBG06

ZX.75IBG07

ZX.75IBG010

ZX.150IP01

ZX.150IBG02

ZX.150IBG03

ZX.150IBG04

ZX.150IBG05

ZX.150IBG06

ZX.150IBG07

ZX.150IBG010

ZX.75F70-A

ZX.75F70-B

ZX.75F70-C

ZX.75F70-D

ZX.75F70-E

ZX.300F70AM-A

ZX.300F70AM-B

ZX.300F70AM-C

ZX.150F70V3-A

ZX.150F70V3-B

ZX.150F70V3-C

ZX.150F70V3-D

FRANÇAIS

Copyright© de ce catalogue propriété d’IDROBASE GROUP® Srl. La lecture, la consultation et la diffusion sur papier ou en format électronique sont autorisées à usage personnel. Toute utilisation à des fins commerciales et toute modification interdites sans l’autorisation écrite d’IDROBASE GROUP® Srl. Ce catalogue annule et remplace le précédent.

Ce catalogue fournit des informations générales sur les produits offerts par IDROBASE GROUP® Srl.

Il est destiné aux revendeurs, installateurs, concepteurs et à tous ceux possédant déjà des connaissances adéquates - desdits produits et des matériaux avec lesquels ils sont réalisés, ainsi que de leurs caractéristiques, performances et fonctionnement; il ne s’adresse donc pas aux consommateurs, lesquels doivent obligatoirement, pour la manipulation, l’installation ou toute opération portant les biens décrits ici, s’adresser à un personnel qualifié et compétent.

Le personnel spécialisé doit également considérer ce catalogue comme une présentation essentiellement commerciale ne contenant pas les spécifications techniques nécessaireslesquelles pourront être demandées à Idrobase -, et ne pouvant donc à elle seule constituer une référence en vue de la conception, de la réalisation ou de la mise en place de tout type d’installation.

Les illustrations, les caractéristiques techniques, les fonctions et autres informations fournies ici sur les produits, systèmes, installations et autres se basent sur l’état actuel de la technique: seules les informations immédiates peuvent toutefois être reportées ici, sans tenir compte de l’ensemble de données nécessaires à la conception, la réalisation et l’installation d’un équipement quelconque, lesquelles devront être à chaque occasion évaluées avec attention par les concepteurs et installateurs.

Pour toute information détaillée sur tous les produits figurant dans ce catalogue, il est donc nécessaire de s’adresser à notre siège, où un personnel compétent est à votre disposition pour toute question.

Toutes les illustrations de ce manuel peuvent différer légèrement de la réalité et doivent donc être considérées comme de simples représentations similaires à la réalité.

Nous nous réservons le droit d’apporter des modifications à tous nos produits. Pour cette raison également, un contact direct avec notre siège est nécessaire.

En cas de problème d’interprétation, le texte italien original fait foi.

En cas de nouvelle publication, cette édition ne sera plus valable.

Idrobase Group Srl

Via dell’Industria, N. 25 35010 Borgoricco (PD) Italia

T: +39 049 9335903 r.a.

www.idrobasegroup.com info@idrobasegroup.com

Reconnaissance de maximale fiabilité commerciale
