5 años sin roturas
En comparación con el precio de la lista de las partes sueltas
5 años sin roturas
"5 años sin roturas", es la solución estudiada por nuestros expertos para permitir que los sistemas de nebulización garantizen siempre el máximo rendimiento, trabajando de manera continua y sin interrupciones.
ZX.F70X33-5Y
Sistema de nebulización completo con
Fog 70 extra + kit de entrada de agua + colector de 4 vías + prueba de temperatura y humedad y kit de análisis de dureza del agua
Fog 70 Extra 33l/min
Kit entrada agua 20" + estabilizador de presión y esterilizador 1
Kit de análisis de dureza del agua
Kit colector 4 salidas con válvulas de bola 1
Prueba humedad para fog extra
Prueba temperatura fog extra
LÍNEA SMART 440 BOQUILLAS + racor smart + tip + válvula de descarga + tubos
Tubo poliamida - ø9,6x5mm, 1m
Racor portaboquilla Smart ot
Prensaestopas engomado blanco, tubo ø9,6
corta tubos de poliamida
Kit manutención 5 años calculado en 1000 horas de trabajo por año bomba y máquina
Juego
Juego de boquillas de recambio 3000 horas
Principales ventajas, se evitan:
• roturas imprevistas
• parada de la máquina
• disminución de rendimiento
• desgaste de las partes
• daños económicos En comparación con
VentoFresco es un sistema completo de nebulización y ventilación para todos los tipos de agricultura.
Está alimentado por el módulo Fog 70 Extra, un módulo de bombeo de 80 bar, y genera un flujo de nebulización ventilada a través de un circulador de aire equipado con una corona de acero inoxidable AISI 316, con boquillas antigoteo. Programable
VentoFresco refreshes and sanitizes the “city of cows”
Autónomo
Mayor productividad
VentoFresco enfría establos y granjas reducinedo el estrés por calor que debilita a los animales y los hace menos productivos.
Aumenta el apetito y disminuye drásticamente la tasa de mortalidad, traduciéndose en un bienestar
Animales en salud
VentoFresco suprime el polvo, responsable de la aparición de enfermedades y problemas respiratorios en los animales.
El movimiento de los animales levanta del suelo escombros, suciedad y polvo perjudicial para su salud
Libre de olores
VentoFresco elimina las emisiones olorosas que se producen constantemente en las granjas.
La nebulización ventilada libera de la presencia de gases nocivos, dióxido de carbono y olores producidos por el metabolismo y de las deyecciones de los animales.
general para el animal que se traduce en: más leche, más carne, más huevos y más crías
La nebulización de VentoFresco suprime instantáneamente las partículas de polvo, evitando la proliferación de gérmenes y bacterias y protegiendo el bienestar de los animales.
Tanto para cumplir con los límites establecidos por la ley como para salvaguardar la salud de los animales y de los que trabajan en establos y granjas, es necesario eliminar de forma eficaz estos humos, de forma inmediata y directa allí donde se generan.
VentoFresco refreshes and sanitizes the “city of cows”
Ejemplo de configuración
Establo con 18 ventiladores.
N. 4 sistemas
• 70bar
• 3x400V-50Hz
• da 96 ta 240 boquillas
N. 18 ventiladores circuladores
• Ø 130cm
• 230V-50/60Hz
12 ventiladores 6 ventiladores
N. 18 corona de acero inoxidable AISI 316
• Ø 80cm
• n. 8 boquillas FP02
Ventofresco genera un flujo de nebulización ventilado a través de un circulador de aire de 51" y un ventilador de 130cm.
ESTABLO SALA DE ORDEÑO
Ejemplo de configuración
Establo con 18 ventiladores.

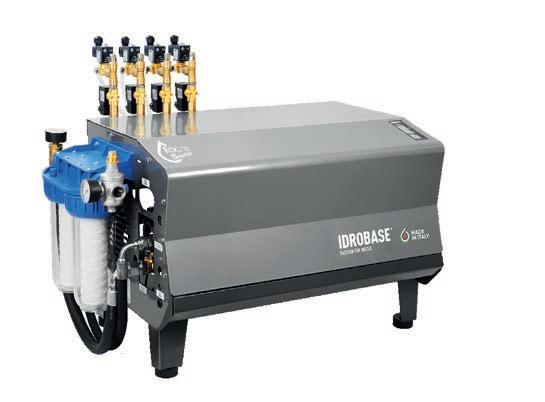

Módulo de bombeo FOG 70 EXTRA, 3x400 W - 50Hz, 70 bar, bomba de biela profesional, completa con temporizador, termostato, higrostato y programador semanal
Circulador de aire 51”, 230V50/60Hz, 1,1kW, 41306 M3/h
Dimensiones: 1380x1380x330mm Peso: 52Kg
Corona en acero inoxidable AISI 316, con boquillas antigoteo FP02, filtro AP y racor slip-lock para tubo poliamida 9,6mm
Kit entrada agua 10" completo con estabilizador presión, oporte, cartuchos de alambre enrollado de 5 y 1m, tubo de conexión, llave de apriete y cartuchos de repuesto (5 + 5 unidades)
Kit salidas 4 lineas a.p., ø9,6mm completo con filtros de alta presión, válvulas de interceptación y racores salida para tubo de poliamida ø9,6mm y conexión a sistemas fog
1unid. 1unid. 1unid. 1unid.
1unid. 1unid. 1unid. 1unid.
Sonda di temperatura, (para termostato de serie), con cavo 20m
1unid. 1unid. 1unid. 1unid.
Sonda de humedad 4:20mA, (para humidostato de serie), con cavo 20m
1unid. 1unid. 1unid. 1unid.
Tubo de poliamida para altas presiones, ø9,6mm, rollo de 100m, negro (presión máxima 100bar a 23°C)
Racor slip-lock en T,de latón niquelado, ø9,6mm
2unid. 2unid. 3unid. 3unid.
11unid. 16unid. 22unid. 28unid.
Pinza cortatubo para manguera de poliamida ø2-12mm
1unid. 1unid. 1unid. 1unid.
12unid. 18unid. 24unid. 30unid.
SILENZIOSO
Datos técnicos
Código Modelo Presión Caudal Potencia 230V-50Hz Dimensiones (L x P x A)mm
PC.F25T-TW
Características técnicas
• Filtro de agua con cartucho inox
• Fusible de protección térmica
• Electroválvula entrada agua y descarga de presión Temporizador analógico integrado:
** La pausa puede ser modificada por el usuario de segundos a minutos (1'/60')
funcionamiento 1/60"/pausa 1/60" **
• Entrada Slip-Lock ø9,6mm
• Salida Slip-Lock ø6,35mm Bomba de diaframa 25l/h
Peso
Accesorios pág. 84
Accesorios p á g. 84
Juego de Manutención pág . 91
INCLUIDO
Juego de Manutención 500horas
Datos técnicos
Lámpara esterilizadora de agua UV (incluido)
Kit de entrada de agua de 5“ completo con estabilizador de presión - 3/8”
Código Modelo N° Boquillas* Presión Caudal Potencia (230V-50/60Hz)**
ZX.5095-D
ZX.5090-D
*El número máximo de boquillas se calcula utilizando una boquilla con caudal 015 (0,047l/min) a 60bar **Versiones 230V/60Hz y 110V/60Hz disponibles a petición.
Utilice doméstico
Nebuliza agua esterilizada
Nebuliza agua esterilizada
Kit alimentación hídrica
De serie
Accesorios pág. 84
Juego de Manutención pág. 91
INCLUIDO
Juego de Manutención 500horas
Datos técnicos
doméstico
Accionado desde smartphone

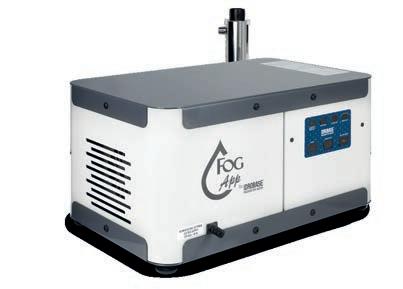

Módulo fog 60bar de 30 a 40 boquillas 230V-50/60Hz
Fog App: how to use the fog module with your smartphone
Fog App: what does this fog module do?
Percorso efficienza Innovazione MCE 2018
• Activable a través de smartphone
• Silencioso
• Compacto
• Bajo consumo energético
Kit alimentación hídrica
Código Modelo Presión Caudal Número Boquillas* Potencia 230V-50/60Hz Dimensiones (LxPxA) Peso
ZX.FA1.5
ZX.FA2.0
FOG APP 1.5 60bar 1,5l/min 30 180W 415x250x215 10Kg
FOG APP 2.0 60bar 2l/min 40 250W 415x250x215 10Kg
Motobomba axial de tres pistones de cerámica, cabezal de latón niquelado, válvula de by-pass integrada, motor eléctrico 1300rpm.
* El número máximo de boquillas se calcula utilizando una boquilla IT.154C con caudal 015 (0,047l/min) a 60bar
Características técnicas
• Chasis de chapa galvanizada y pintada
• Electrobomba axial de 3 pistones con cabezal de latón
Protección térmica contra sobrecorriente
• Válvula de by-pass
• Presostato b.p. para falta de agua
• Electroválvula b.p. entrada de agua
Electroválvula a.p. para alivio de presión
• Entrada Slip-lock ø9,6mm
• Salida Slip-Lock ø6,35mm
• Cuadro instrumentros con 3 pulsadores táctiles para: ON/OFF máquina
- Selección modalidad manual o activación Bluetooth para control desde smartphone
- Reposición alarma para manutención
Posibilidad de gestionar con la app 3 modos diferentes:
- Nonstop: el módulo Fog trabaja en modo continuo
- Simple mode: selección de los días de la semana, selección de máx. 4 franjas horarias, selección de tiempos de trabajo/pausa con funcionamiento mín. 3s y pausa mín. 15s
- Advanced mode: selección de los días de la semana, selección de máx. 20 franjas horarias, selección de tiempos de trabajo/ pausa personalizados con funcionamiento mín. 3s y pausa mín. 15s
Nebuliza agua esterilizada
Utilice
Nebuliza agua esterilizada
Lámpara esterilizadora de agua UV (incluido)
• Simple y compacto
• Predisposición conexión mandos remotos
• Electroválvula de descarga y presostato falta de agua de serie
nueva
Bomba vieja VS bomba nueva
Bomba axial de tres pistones con cabezal en latón y pistones en acero revestido de cerámica (for 2,4 and 6l/min flow rate versions)
Bomba nueva Bomba vieja
Kit de entrada de agua completo con estabilizador de presión
Bomba axial de dos pistones
Código Modelo
ZX.F60-05
ZX.F60-1
Presión Caudal Número Boquillas* Potencia 230V-50Hz** Peso FOG 60-05
Motobomba axial de dos pistones de cerámica, cabezal de latón niquelado, válvula de by-pass integrada, motor eléctrico 1350rpm.
* El número máximo de boquillas se calcula utilizando una boquilla IT.154C con caudal 015 (0,047l/min) a 60bar
**Versiones 230V/60Hz y 110V/60Hz disponibles a petición
Bomba axial de tres pistones
Código Modelo Presión Caudal Número Boquillas* Potencia 230V-50/60Hz Peso
ZX.F60-2
ZX.F60-4
ZX.F60-6
FOG 60-2 60bar 2,2l/min 2,4l/min 46 51 370W 29Kg
FOG 60-4 60bar
Motobomba axial de tres pistones de acero revestido de cerámica, cabezal de latón, válvula de by-pass integrada, motor eléctrico 1450 rpm.
* El número máximo de boquillas se calcula utilizando una boquilla IT.154C con caudal 015 (0,047l/min) a 60bar
INCLUIDO
Accesorios pág. 84 Juego de Manutención pág. 91 Juego de Manutención 500horas
Características técnicas
• Chasis en acero pintado
• Electroválvula b.p. 230V-50Hz entrada agua
• Electroválvula a.p. 230V-50/60Hz, para despresurización línea
(Se activa solo en presencia de un mando remoto conectado)
Presostato b.p. para falta de agua
• Cuadro eléctrico equipado con: interruptor térmico ON/OFF,
tarjeta electrónica para la gestión del sistema antigoteo
• Entrada Slip-lock ø9,6mm
• Salida Slip-Lock ø6,35mm (para versiones de 0,5, 1 y 2l/min)
Salida Slip-Lock ø9,6mm (para versiones de 4 y 6l/min)
• Dimensiones LxPxA: 600 x 300 x 300mm
Nebuliza agua esterilizada
Lámpara esterilizadora de agua UV (incluido)
Kit de entrada de agua completo con estabilizador de presión (incluido)
• Bomba visible para fácil manutención
• Predisposición para tarjeta electrónica
• Diseño esencial
B - Bomba nueva
B - Bomba vieja
Bomba vieja VS bomba nueva
Bomba axial de tres pistones con cabezal en latón y pistones en acero revestido de cerámica (for 2,4 and 6l/min flow rate versions)
Bomba nueva Bomba vieja
Bomba axial de dos pistones
Código Modelo
ZX.F60C05
ZX.F60C1
Presión Caudal Número Boquillas* Potencia 230V-50Hz**
Peso
FOG 60 CABRIO-05 60bar 0,5l/min 10 125W 8kg
FOG 60 CABRIO-1 60bar 1l/min 21 200W 8kg
Motobomba axial de dos pistones de cerámica, cabezal de latón niquelado, válvula de by-pass integrada, motor eléctrico 1350rpm.
* El número máximo de boquillas se calcula utilizando una boquilla IT.154C con caudal 015 (0,047l/min) a 60bar
**Versiones 230V/60Hz y 110V/60Hz disponibles a petición
Bomba axial de tres pistones
Código Modelo
ZX.0569
ZX.0570
ZX.0571
Presión Caudal Número Boquillas* Potencia 230V 50/60Hz
Peso
FOG 60 CABRIO-02 60bar 2,2l/min 2,4l/min 46 51 370W 18Kg
FOG 60 CABRIO-04 60bar 3,6l/min 4,8l/min 76 102 370W 18Kg
FOG 60 CABRIO-06 60bar 4,8l/min 7,2l/min 102 153 745W 18Kg
Motobomba axial de tres pistones de acero revestido de cerámica, cabezal de latón, válvula de by-pass integrada, motor eléctrico 1450 rpm.
* El número máximo de boquillas se calcula utilizando una boquilla IT.154C con caudal 015 (0,047l/min) a 60bar
Accesorios pág. 84
Juego de Manutención pág. 91
INCLUIDO
Juego de Manutención 500horas
Características técnicas
• Base con 4 patas de apoyo
• Electroválvula b.p. 230V-50/60Hz,entrada agua
• Caja eléctrica con interruptor térmico ON/OFF luminoso y cable eléctrico de alimentación de 3m con clavija Schuko, predispuesta para alojar una tarjeta electrónica ZX.0576-60 (opcional)
• Entrada Slip-Lock b.p. ø9,6mm
• Salida Slip-Lock ø6,35mm (para versiones de 0,5, 1 y 2l/min)
• Salida Slip-Lock ø9,6mm (para versiones de 4 y 6l/min)
• Dimensiones LxPxA: 500 x 200 x 300mm

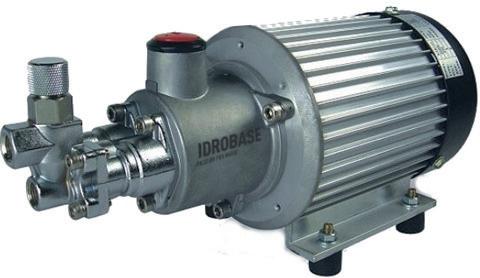

Grupo bomba motor profesional
Módulo fog 70bar de 87 a 280 boquillas 3x400V-50Hz
• Completo con motor eléctrico 400V-50Hz 1450rpm
• Bomba de bielas conbrida de tres pistones cerámicos
• Manómetro en acero inoxidable
• Cuadro eléctrico con interruptor térmico
• Cable de alimentación de tres metros
Grupo bomba motor 3x400V-50Hz
Código Presión Caudal Número Boquillas* Potencia 3x400V-50Hz Peso
ZX.MTPF70-11D
ZX.MTPF70-15D
Grupo bomba-motor de 4 rodamientos preensemblado y comprobado
* El número máximo de boquillas se calcula utilizando una boquilla IT.204C con caudal 020 (0,075l/min) a 70bar
Juego de Manutención pág. 92
Grupo bomba-motor 1x230V-50Hz
INCLUIDO
Código Presión Caudal
ZX.MTPF60-2
ZX.MTPF60-4
ZX.MTPF60-6
ZX.MTPF60-8
ZX.MTPF60-11
Grupo bomba-motor de 3 rodamientos preensemblado y comprobado
Grupo bomba motor 3x400V-50Hz
Código Presión
ZX.MTPF70-6
ZX.MTPF70-8
ZX.MTPF70-11
ZX.MTPF70-15
ZX.MTPF70-18
ZX.MTPF70-21
Caudal
Grupo bomba-motor de 3 rodamientos preensemblado y comprobado
Boquillas*
* El número máximo de boquillas se calcula utilizando una boquilla IT.154C con caudal 015 (0,047l/min) a 60bar
Número Boquillas* Potencia 3x400V-50Hz Peso
* El número máximo de boquillas se calcula utilizando una boquilla IT.204C con caudal 020 (0,075l/min) a 70bar
*El cálculo hecho con boquillas con caudal 020
Juego de Manutención pág. 92
Juego de Manutención bomba 500horas Juego de Manutención bomba 750horas
INCLUIDO
Características técnicas A
• Motor elétrico 400V-50Hz 1450rpm
• Bomba de bielas con tres pistones cerámicos
• Manómetro en acero inoxidable
• Cuadro eléctrico con interruptor térmico
Cable de alimentación de 3 metros
Salida 3/8 M
Características técnicas B
• Motor elétrico 230V-50Hz 1450rpm
• Bomba de bielas con tres pistones cerámicos
• Manómetro en acero inoxidable
• Cuadro eléctrico con interruptor térmico
Cable de alimentación de 3 metros
Salida 3/8 M
Características técnicas C
• Motor elétrico 3x400V-50Hz 1450rpm
• Bomba de bielas con tres pistones cerámicos
• Manómetro en acero inoxidable
• Cuadro eléctrico con interruptor térmico
Cable de alimentación de 3 metros
Salida 3/8 M
Lámpara esterilizadora de agua UV (incluido)
Kit de entrada de agua completo con estabilizador de presión
• Simple y compacto
Módulo fog 60bar de 10 a 128 boquillas 230V-50Hz
• Cuadro mandos electrónico con termostato y humidostato integrados
• Predisposición para sondas humedad y temperatura
• Posibilidad de activación sistema desde remoto
Fog Extra to cool, humidify, suppress dust and odours and many more Fog Extra How does it work?
De serie
Nebuliza agua esterilizada
Bomba vieja
nueva
Bomba vieja VS bomba nueva
Bomba axial de tres pistones con cabezal en latón y pistones en acero revestido de cerámica (for 2,4 and 6l/min flow rate versions)
Bomba nueva Bomba vieja
Bomba axial de dos pistones
Código Modelo
ZX.FL-05
ZX.FL-1
Módulo
Presión Caudal Número Boquillas* Potencia
Motobomba axial de dos pistones de cerámica, cabezal de latón niquelado, válvula de by-pass integrada, motor eléctrico 1350rpm.
* El número máximo de boquillas se calcula utilizando una boquilla IT.154C con caudal 015 (0,047l/min) a 60bar
**Versiones 230V/60Hz y 110V/60Hz disponibles a petición
Bomba axial de tres pistones
Código Modelo
ZX.FL-2
ZX.FL-4
ZX.FL-6
Presión Caudal Número Boquillas* Potencia
Motobomba axial de tres pistones de acero revestido de cerámica, cabezal de latón, válvula de by-pass integrada, motor eléctrico 1450 rpm.
* El número máximo de boquillas se calcula utilizando una boquilla IT.154C con caudal 015 (0,047l/min) a 60bar
INCLUIDO
Accesorios pág. 84 Juego de Manutención pág. 91 Juego de Manutención bomba 500horas
Mandos Fog Extra
• Humidistato de serie
• Termostato de serie
Pantalla de interfaz
ON/OFF general
Alarma falta de agua
Alarma rotura tubo / fugas de agua
• Temporizador cíclico ON/OFF
• Programador semanal de franjas horarias Contador horas y programa mantenimiento
• Predisposición para conexión sistemas de ventilación 230V
Interruptor de activación de modo automático
Características técnicas
Chasis en acero pintado
• Válvula de by-pass integrada
• Electroválvula b.p. 230V-50Hz entrada agua
Electroválvula a.p.230V-50Hz, para despresurización tubería
• Cuadro eléctrico equipado con: interruptor térmico
ON/OFF, tarjeta electrónica para la gestión
ON/OFF nebulización (trabajo continuo)
• Predisposición para conexión a distancia
Pulsadores de ajuste
ON/OFF del sistema combinado nebulización+ventilación
del sistema antigoteo y temporizador
• Entrada Slip-lock ø9,6mm
• Salida Slip-Lock ø6,35mm (para versión de 0,5, 1 y 2l/min), ø9,6mm (para versión de 4 y 6l/min)
• Presóstato a.p. para falta de agua y rotura de tubo
• Dimensiones LxPxA: 600 x 300 x 300mm
• Esencial
• Bomba visible para fácil manutención
• Gestión electromecánica de los dispositivo de seguridad
• Posibilidad de conexión a dispositivos de mando remoto
Cuadro de mandos y salida conexión remota para dispositivos exteriores (ejemplo: humidostato, termostato, etc.)
Detalle de la electroválvula de descarga y de la válvula de by-pass
Detalle del cabezal y del indicador de presión
Kit de entrada de agua completo con estabilizador de presión
Nebuliza agua esterilizada
Lámpara esterilizadora de agua UV (incluido)
Datos técnicos
Código Modelo
ZX.F70AP01
ZX.F70AP02
ZX.F70AP04
ZX.F70AP65
ZX.F70AP08
ZX.F70AP11
ZX.F70AP13
ZX.F70AP15
ZX.F70AP18
ZX.F70AP21
ZX.F70AP26
ZX.F70AP33
ZX.F70AP42
Presión Caudal Número Boquillas*
Potencia 3x400V-50Hz
Peso
FOG 70 APERTO-1 70bar 1l/min 13 1,5kW 35Kg
FOG 70 APERTO-2 70bar 2l/min 27 1,5kW 35Kg
FOG 70 APERTO-4 70bar 4l/min 53 1,5kW 35Kg
FOG 70 APERTO-6,5 70bar 6,5l/min 87 1,5kW 35Kg
FOG 70 APERTO-8 70bar 8l/min 107 1,5kW 35Kg
FOG 70 APERTO-11 70bar 11l/min 147 1,5kW 35Kg
FOG 70 APERTO-13 70bar 13l/min 173 2,2kW 38Kg
FOG 70 APERTO-15 70bar 15l/min 200 2,2kW 38Kg
FOG 70 APERTO-18 70bar 18l/min 240 3kW 40kg
FOG 70 APERTO-21 70bar 21l/min 280 3kW 40kg
FOG 70 APERTO-26 70bar 26l/min 347 4kW 43Kg
FOG 70 APERTO-33 70bar 33l/min 440 6,3kW 58Kg
FOG 70 APERTO-42 70bar 42l/min 560 6,3kW 58Kg
* El número máximo de boquillas se calcula utilizando una boquilla IT.204C con caudal 020 (0,075l/min) a 70bar
Accesorios pág. 84
Juego de Manutención pág. 92
Características técnicas
• Base de acero galvanizado con patas
• Bomba profesional de bielas, cabezal de latón y 3 pistones de cerámica
• Motor eléctrico 1450Rpm, 3x400V-50Hz, S1
• Válvula by-pass, de latón
• Manómetro en baño de glicerina
Electroválvula b.p. 24V-50Hz entrada agua
• Electroválvula a.p. 24V-50Hz para descargar la presión
INCLUIDO
Juego de Manutención bomba 750horas
• Presóstato a.p. para falta de agua y rotura de tubo
• Cuadro eléctrico con: interruptor térmico ON/OFF, telerruptor, fusibles, transformador 380/220/24V. Predispuesto para ser conectado a dispositivos exteriores (ejemplo: termostato, humidostato, etc.)
• Entrada 3/4" M
• Salida 1/2" M
• Dimensiones LxPxA: 380 x 650 x 350mm
Hotel - United Arab Emirates
Playground - South Korea
Nebuliza agua esterilizada
Lámpara esterilizadora de agua UV (incluido)
Kit de entrada de agua completo con estabilizador de presión
Misting system installation
También disponible en versión 100% acero inoxidable
• Robusta estructura en acero pintado
• Compacto
• Posibilidad de instalar accesorios directamente a bordo de la máquina
• Posibilidad de conexión a dispositivos de mando remoto
Idrobase Industrial Pump VS Idrobase Professional Pump
Módulo Fog 70bar Basico, detalle del acoplamiento remoto para conectar dispositivos exteriores como humodistato, termostato u otro
70 Basico también está disponible en la versión completamente de acero inox. (capó, cabezal bomba, electroválvulas, by-pass)
Datos técnicos
Código Modelo
ZX.F70B01
ZX.F70B02
ZX.F70B04
ZX.F70B06
ZX.F70B08
ZX.F70B11
ZX.F70B13
ZX.F70B15
ZX.F70B18
ZX.F70B21
ZX.F70B26
ZX.F70B33
ZX.F70B42
Presión Caudal Número Boquillas* Potencia 3x400V-50Hz Peso
FOG 70 BASICO-1 70bar 1l/min 13 1,5kW 58Kg
FOG 70 BASICO-2 70bar 2l/min 27 1,5kW 58Kg
FOG 70 BASICO-4 70bar 4l/min 53 1,5kW 58Kg
FOG 70 BASICO-6,5 70bar 6,5l/min 87 1,5kW 58Kg
FOG 70 BASICO-8 70bar 8l/min 107 1,5kW 58Kg
FOG 70 BASICO-11 70bar 11l/min 147 1,5kW 58Kg
FOG 70 BASICO-13 70bar 13l/min 173 2,2kW 61Kg
FOG 70 BASICO-15 70bar 15l/min 200 2,2kW 61Kg
FOG 70 BASICO-18 70bar 18l/min 240 3kW 66Kg
FOG 70 BASICO-21 70bar 21l/min 280 3kW 66Kg
FOG 70 BASICO-26 70bar 26l/min 347 4kW 80Kg
FOG 70 BASICO-33 70bar 33l/min 440 6,3kW 98Kg
FOG 70 BASICO-42 70bar 42l/min 560 6,3kW 98Kg
* El número máximo de boquillas se calcula utilizando una boquilla IT.204C con caudal 020 (0,075l/min) a 70bar
Accesorios pág. 84
Juego de Manutención pág. 92
Características técnicas
Chasis en acero pintado
Bomba profesional de bielas, cabezal de latón y 3 pistones de cerámica
Motor eléctrico 1450Rpm, 3x400V-50Hz, S1
• Válvula by-pass, de latón
• Manómetro en baño de glicerina de acero inox. AISI 304
• Electroválvula b.p. entrada agua 24V-50Hz
Electroválvula a.p. 24V-50Hz para despresurización tubería
INCLUIDO
Juego de Manutención bomba 750horas
Presóstato a.p. para falta de agua y rotura de tubo
Cuadro eléctrico con: interruptor térmico ON/OFF, telerruptor, fusibles, transformador 380/220/24V. Predispuesto para ser conectado a dispositivos exteriores (ejemplo: termostato, humidostato, etc.)
Entrada 3/4" M
• Salida 1/2" M
Dimensiones LxPxA: 450 x 780 x 500mm
Public park - United Arab Emirates
Private road - United Arab Emirates
Nebuliza agua esterilizada
Lámpara esterilizadora de agua UV (incluido)
Kit de entrada de agua completo con estabilizador de presión
• Extremadamente compacto
Misting system at Marco Polo Venice airport
Misting system installation
• Posibilidad de instalar accesorios directamente a bordo de la máquina
• Cuado mandos electrónicos con termostato y humidostato integrados
• Predisposición para conexión sondas humedad y temperatura
Industrial Pump VS Idrobase Professional Pump
Bomba industriale con cabezal de latón de 1450Rpm, movimiento de bielas, 3 pistones de cerámica y cabezales de latón
Idrobase
Cuadro de mandos con termostato, humidostato y programador semanal. Con predisposición para conexiones de sondas de humedad ZX.SU20 y sondas de temperatura ZX.ST20
Datos técnicos
Código Modelo
ZX.F70X01
ZX.F70X02
ZX.F70X04
ZX.F70X06
ZX.F70X08
ZX.F70X11
ZX.F70X13
ZX.F70X15
ZX.F70X18
ZX.F70X21
ZX.F70X26
ZX.F70X33
ZX.F70X42
Presión Caudal Número Boquillas* Potencia 3x400V-50Hz
Peso
FOG 70 EXTRA-1 80bar 1l/min 13 1,5kW 58Kg
FOG 70 EXTRA-2 80bar 2l/min 27 1,5kW 58Kg
FOG 70 EXTRA-4 80bar 4l/min 53 1,5kW 58Kg
FOG 70 EXTRA-6,5 80bar 6,5l/min 87 1,5kW 58Kg
FOG 70 EXTRA-8 80bar 8l/min 107 1,5kW 58Kg
FOG 70 EXTRA-11 70bar 11l/min 147 1,5kW 58Kg
FOG 70 EXTRA-13 80bar 13l/min 173 2,2kW 61Kg
FOG 70 EXTRA-15 80bar 15l/min 200 2,2kW 61Kg
FOG 70 EXTRA-18 80bar 18l/min 240 3kW 66Kg
FOG 70 EXTRA-21 80bar 21l/min 280 3kW 66Kg
FOG 70 EXTRA-26 80bar 26l/min 347 4kW 80Kg
FOG 70 EXTRA-33 70bar 33l/min 440 6,3kW 98Kg
FOG 70 EXTRA-42 70bar 42l/min 560 6,3kW 98Kg
* El número máximo de boquillas se calcula utilizando una boquilla IT.204C con caudal 020 (0,075l/min) a 70bar
Accesorios pág. 84
INCLUIDO
Juego de Manutención pág. 93 Juego de Manutención bomba 750horas
park - South Korea
Características técnicas
Chasis en acero pintado
Bomba profesional de bielas, cabezal de latón y 3 pistones de cerámica
• Motor eléctrico 1450Rpm, 3x400V-50Hz, S1
• Válvula by-pass, de latón Manómetro en baño de glicerina de acero inox. AISI 304
Electroválvula b.p. entrada de agua 230V-50Hz
Electroválvula de a.p. 230V-50Hz para despresurización de la tubería
Italy
Presóstato a.p. para falta de agua y rotura de tubo
Termostato y humidostato de serie
• Interruptor térmico general
• Entrada 3/4" M
Salida 1/2" M
• Cuadro de mandos con: temporizador cíclico ON/OFF de serie, programador semanal de franjas horarias de serie, contador de horas y programa de mantenimiento. Predisposición para conexión sistemas de ventilación 230V. Posibilidad de gestión a distancia
• Dimensiones LxPxA: 450 x 780 x 500mm
Amusement
Venice airport -
Misting system at Marco Polo Venice airport
Misting system installation
Nebuliza agua esterilizada
Lámpara esterilizadora de agua UV (incluido)
Kit de entrada de agua completo con estabilizador de presión
• Extremadamente compacto
• Posibilidad de instalar accesorios directamente en la máquina
• Cuadro de mandos multifunción con:
• impostación idioma, fecha y hora
• conector rápido para mando a distancia (señal limpia)
• conector para pantalla táctil con vaina 0,5 metros (ZX.2753)
Cuadro mandos completo con PLC y pantalla táctil para gestión módulo, 7 idiomas disponibles
OPCIONAL Mando de remoto: posibilidad de relacionarse con el sistema de terminal de remoto
Programa pantalla táctil con:
• modalidad continua/pausa trabajo;
• impostación ajustable de los tiempos de pausa de trabajo; impostación horas de trabajo semanales;
• regulación EV de descarga;
• impostación retraso de rotura de tubería/falta de agua
• contadores de tiempo de trabajo
• aviso manutención en vencimiento
• aviso manutención vencida alarma de rotura de tubería/falta de agua
Datos técnicos
Código Modelo Presión Caudal Número Boquillas* Potencia 3x400V-50Hz Peso
ZX.F70T01
ZX.F70T02
ZX.F70T04
ZX.F70T06
ZX.F70T08
ZX.F70T11
ZX.F70T13
ZX.F70T15
ZX.F70T18
ZX.F70T21
ZX.F70T26
ZX.F70T33
ZX.F70T42
FOG 70 TOUCH-1 80bar 1l/min 13 1,5kW 58Kg
FOG 70 TOUCH-2 80bar 2l/min 27 1,5kW 58Kg
FOG 70 TOUCH-4 80bar 4l/min 53 1,5kW 58Kg
FOG 70 TOUCH-6,5 80bar 6,5l/min 87 1,5kW 58Kg
FOG 70 TOUCH-8 80bar 8l/min 107 1,5kW 58Kg
FOG 70 TOUCH-11 70bar 11l/min 147 1,5kW 58Kg
FOG 70 TOUCH-13 80bar 13l/min 173 2,2kW 61Kg
FOG 70 TOUCH-15 80bar 15l/min 200 2,2kW 61Kg
FOG 70 TOUCH-18 80bar 18l/min 240 3kW 66Kg
FOG 70 TOUCH-21 80bar 21l/min 280 3kW 66Kg
FOG 70 TOUCH-26 80bar 26l/min 347 4kW 80Kg
FOG 70 TOUCH-33 70bar 33l/min 440 6,3kW 98Kg
FOG 70 TOUCH-42 70bar 42l/min 560 6,3kW 98Kg
* El número máximo de boquillas se calcula utilizando una boquilla IT.204C con caudal 020 (0,075l/min) a 70bar
Accesorios pág. 84
Juego de Manutención pág. 93
Juego de Manutención bomba 750horas INCLUIDO
Características técnicas
Chasis en acero pintado
Bomba profesional de bielas, cabezal de latón y 3 pistones de cerámica
• Motor eléctrico 1450Rpm, 3x400V-50Hz, S1
• Válvula by-pass, de latón
Manómetro en baño de glicerina de acero inox. AISI 304
Electroválvula b.p. entrada agua 24V-50Hz
Electroválvula a.p. 24V-50Hz para despresurización tubería
Presóstato a.p. para falta de agua y rotura de tubo
Interruptor térmico general Entrada 3/4" M Salida 1/2" M
• Cuadro eléctrico con: interruptor térmico, PLC y pantalla táctil para gestión módulo
• Dimensiones LxPxA: 450 x 780 x 500mm
Green area - South Korea
Lámpara esterilizadora de agua UV (incluido)
Kit de entrada de agua completo con estabilizador de presión
• Sistema completo con sistema de filtración y dosificador mecánico
• Grupo bombeo de 950Rpm ideal para lavado constante
• Cuadro mandos completo con PLC y pantalla táctil
• Posibilidad de gestión de remoto
mecánico proporcional 0,2-2%
mandos completo con PLC y pantalla táctil para gestión módulo, 7 idiomas disponibles
Dosificador
OPCIONAL Mando de remoto: posibilidad de relacionarse con el sistema de terminal de remoto
Cuadro
Nebuliza agua esterilizada
Datos técnicos
Código Modelo
ZX.8211
ZX.8215
Presión Caudal Número Boquillas* Potencia 3x400V-50Hz Peso
FOG 70 NEUTRA-ODORI 70bar 8,6l/min 114 1,5kW 75Kg
FOG 70 NEUTRA-ODORI 70bar 14l/min 186 3kW 78Kg
* El número máximo de boquillas se calcula utilizando una boquilla IT.204C con caudal 020 (0,075l/min) a 70bar
Accesorios pág. 84
Juego de Manutención pág. 93
Juego de Manutención bomba 750horas
Características técnicas
Chasis en aluminio
Bomba profesional de bielas, cabezal de latón y 3 pistones de cerámica
• Motor eléctrico 940Rpm, 3x400V-50Hz, S1
• Válvula by-pass, de latón Manómetro en baño de glicerina de acero inox. AISI 304
Electroválvula b.p. entrada agua 24V-50Hz
Electroválvula a.p. 24V-50Hz para despresurización tubería
Presóstato a.p. para falta de agua y rotura de tubo
Entrada 3/4" M
Salida 1/2" M
• Cuadro eléctrico con: interruptor térmico, PLC y pantalla táctil para gestión módulo
Dimensiones LxPxA: 800 x 560 x 1000mm
Odor suppression - Algeria
INCLUIDO
estabilizador
We show you the Zaryadye Park of Moscow
• Estructura principal en acero pintado
• Sistema de doble bomba para el lavado continuo (H24)
• Cuadro mandos con PLC para la gestión alterna de las bombas
• Posibilidad de gestión de remoto
Idrobase Industrial Pump VS Idrobase Professional Pump
Detalle de los soportes antivibrantes para la fijación al suelo
Detalle del PLC (controlador de lógica programable)
Kit de entrada de agua completo con
de presión
Nebuliza agua esterilizada
Lámpara esterilizadora de agua UV (incluido)
Datos técnicos
Código Modelo
ZX.F70H24-8
ZX.F70H24-11
ZX.F70H24-15
Presión Caudal** Número Boquillas* Potencia 3x400V-50Hz Peso
FOG 70 H24-8 70bar 8l/min 107 1,5kW 125Kg
FOG 70 H24-11 70bar 11l/min 147 1,5kW 125Kg
FOG 70 H24-15 70bar 15l/min 200 2,2kW 135Kg
* El número máximo de boquillas se calcula utilizando una boquilla IT.204C con caudal 020 (0,075l/min) a 70bar
** Otros caudales están disponibles a petición
Accesorios pág. 84
Cuadro de mandos
Juego de Manutención pág. 93
INCLUIDO
Juego de Manutención bomba 750horas
Cuadro eléctrico equipado con: interruptor general ON/OFF, telerruptor, fusibles. Selector de bombas para funcionamiento manual/ automático. Predispuesto para ser conectado a dispositivos externos (ejemplo: termostato, humidostato, etc.)
PLC (controlador de lógica programable)
ON/OFF general
Indicadores luminosos de funcionamiento del sistema
Selector de funcionamiento manual/automático
Características técnicas
Chasis en acero pintado
Bomba industriale con cabezal de latón con 3 pistones de cerámica
Motor eléctrico
1450Rpm, 3x400V-50Hz, S1
• Válvula by-pass, de latón
Manómetro en baño de glicerina de acero inox. AISI 304
• Electroválvula b.p. entrada agua 24V-50/60Hz, cuerpo de latón
Electroválvula a.p. 24V-50/60Hz para despresurización tubería, cuerpo de latón
Presostato b.p. falta de agua
• Dimensiones LxPxA: 1100 x 500 x 1580mm
Opcional No disponible De serie
Código QR Imágen
Pág. 219
Pág. 219
Pág. 219
Pág. 219
Pág. 219
Pág. 219
Código
Descripción
Kit alimentación hídrica
Kit alimentación hídrica, 10m con enchufes rápidos
Kit entrada agua extraordinario - 3M
Kit entrada agua 5" completo con estabilizador presión
Kit entrada agua 10" completo con estabilizador presión
Kit entrada agua 20" completo con estabilizador presión
Kit entrada agua 7" completo con estabilizador presión para aguas duras
Kit entrada agua 10" completo con estabilizador presión para aguas duras
Kit entrada agua 20" completo con estabilizador presión para aguas duras
Código QR Imágen
Opcional No disponible De serie Kit esterilizador
Código
Descripción
Kit esterilizador entre 1,1l/min
Kit esterilizador entre 4l/min
Kit esterilizador entre 7,6l/min
Kit esterilizador entre 23l/min
Kit esterilizador entre 45l/min
Kit entrada agua 10" + dosificador 0,2-2% y estabilizador de presión
Sanifog Fisso
Kit colector 4 salidas con válvulas de bola
Kit gestión a distancia Wi-Fi para PLC
Pág. 220
Pág. 220
Pág. 221
Pág. 221
1
a 1 l/min
4
4
Opcional No disponible De serie
Kit antihielo para FOG 70 O X V
Código QR Imágen
Código Descripción
Pág. 221
Pág. 221
Pág. 218
Sonda de humedad Fog Extra cable 20m
Sonda de temperatura Fog Extra cable 20m
ZX.SU20
Set B - manutención bomba 750 horas compuesto de:
750hrs - h.p. industrial pumps maintenance
Anillos de retención Kit válvulas + O-Ring
Set D - manutención bomba 1500 horas compuesto de:
1500hrs - h.p. industrial pumps maintenance
Kit revisión completa pistón Kit válvulas + O-Ring
Set sello aceite pistones
En comparación al precio de la lista de las partes sueltas
Juego pistones cerámica
Kit fijación de pistón
Aceite mineral para bombas a.p.
Sellador de roscas
Grasa técnica
Aceite mineral para bombas a.p.
Sellador de roscas
Grasa técnica
MANUTENCIÓN MÁQUINA
FOG 70 EXTRA (ZX.F70X21)
Set E - manutención máquina 750 horas compuesto de:
750hrs - HP industrial fog module maintenance
Kit revisión válvula de by-pass
Tornillos huecos con roseta
Cartucho de alambre enrollado de 1micra
Cartucho de alambre enrollado de 1micra
En comparación al precio de la lista de las partes sueltas
Sellador de roscas Grasa técnica
Set F - manutención máquina 3000 horas compuesto de:
3000hrs - HP industrial fog module maintenance
Electroválvula de latón, NC, 3/8” FF, 230V (1)
Electroválvula de latón, NC, 1/4” FF, 230V (2)
Presostato (3) Válvula de by-pass (4)
Cartucho de alambre enrollado de 1micra (5)
Cartucho de alambre enrollado de 1micra (6)
Interruptor térmico Manguera transparente, Ø7x10mm
Sellador de roscas Grasa técnica
MANUTENCIÓN
A Set A
Manutención bomba: 500 horas, 1.500 horas, 2.500 horas, ecc
B Set B
Manutención bombas: 750 horas, 2.250 horas, 3.750 horas, ecc
C Set C
Manutención bombas: 1.000 horas, 2.000 horas, 3.000 horas, ecc
D Set D
Manutención bombas: 1.500 horas, 3.000 horas, 4.500 horas, ecc
E Set E
Manutención máquina: 750 horas, 1.500 horas, 2.250 horas, 3.750 horas, ecc
F Set F
Manutención máquina: 3.000 horas, 6.000 horas, 9.000 horas, ecc
FOG ECO
FOG APP
ZX.5095 FOG ECO 0.5
ZX.5090 FOG ECO 1
ZX.FA1.5 FOG APP 1.5
ZX.FA2.0 FOG APP 2.0
ZX.F60C05 FOG 60 CABRIO-05
ZX.F60C1 FOG 60 CABRIO-1
ZX.0569 FOG 60 CABRIO-2
ZX.0570 FOG 60 CABRIO-4
ZX.0571 FOG 60 CABRIO-6
ZX.F60-05 FOG 60-05
ZX.F60-1 FOG 60-1
ZX.F60-2 FOG 60-2
ZX.F60-4 FOG 60-4
ZX.F60-6 FOG 60-6
ZX.FL-05 FOG EXTRA-05
FOG EXTRA-1
FOG EXTRA-2
FOG EXTRA-4
FOG EXTRA-6
ZX. 50D01 ZX. 50D02 ZX. 50IBG19 ZX. 50IBG20 ZX. 50IBG21
ZX.75IP01
ZX.75IBG01
ZX.75IBG02
ZX.75IBG03
ZX.75IBG04
ZX.75IBG05
ZX.75IBG06
ZX.75IBG07
ZX.75IBG08
ZX.75IBG10
ZX.75IBG13 ZX. 100D01 ZX. 100D02 ZX. 100IBG19 ZX. 100IBG20 ZX. 100IBG21 ZX. 100IBG22 ZX.150IP01
ZX.150IBG01
ZX.150IBG02
ZX.150IBG03
ZX.150IBG04
ZX.150IBG05
ZX.150IBG06
ZX.150IBG07
ZX.150IBG08
ZX.150IBG10
ZX.150IBG13
FOG BOX
ZX.BR60-2UV FOG BOX 60-2
ZX.BR60-4UV FOG BOX 60-4
ZX.BR60-6UV FOG BOX 60-6
ZX.BR70-6 FOG BOX 70-6
ZX.BR70-8 FOG BOX 70-8
ZX.BR70-11 FOG BOX 70-11
ZX.MTPF70-11D
ZX.MTPF70-15D
ZX.MTPF60-2
ZX.MTPF60-4
ZX.MTPF60-6
ZX.MTPF60-8
ZX.MTPF60-11
ZX.MTPF70-6
ZX.MTPF70-8
ZX.MTPF70-11
ZX.MTPF70-15
ZX.MTPF70-18
ZX.MTPF70-21
ZX.F70AP01 FOG 70 APERTO-1
ZX.F70AP02 FOG 70 APERTO-2
ZX.F70AP04 FOG 70 APERTO-4
ZX.F70AP06 FOG 70 APERTO-6,5
ZX.F70AP08 FOG 70 APERTO-8
ZX.F70AP11 FOG 70 APERTO-11
ZX.F70AP13 FOG 70 APERTO-13
ZX.F70AP15 FOG 70 APERTO-15
ZX.F70AP18 FOG 70 APERTO-18
ZX.F70AP21 FOG 70 APERTO-21
ZX.F70AP26 FOG 70 APERTO-26
ZX.F70AP33 FOG 70 APERTO-33
ZX.F70AP42 FOG 70 APERTO-42
ZX.F70B01 FOG 70 BASICO-1
ZX.F70B02 FOG 70 BASICO-2
ZX.F70B04 FOG 70 BASICO-4
ZX.F70B06 FOG 70 BASICO-6,5
ZX.F70B08 FOG 70 BASICO-8
ZX.F70B11 FOG 70 BASICO-11
ZX.F70B13 FOG 70 BASICO-13
ZX. 50D01 ZX. 50D02 ZX. 50IBG19 ZX. 50IBG20 ZX. 50IBG21 ZX.75IP01
ZX.75IBG01 ZX.75IBG02 ZX.75IBG03
ZX.75IBG04
ZX.75IBG05 ZX.75IBG06 ZX.75IBG07
ZX.75IBG08
ZX.75IBG10 ZX.75IBG13 ZX. 100D01 ZX. 100D02 ZX. 100IBG19 ZX. 100IBG20 ZX. 100IBG21 ZX. 100IBG22 ZX.150IP01 ZX.150IBG01 ZX.150IBG02 ZX.150IBG03 ZX.150IBG04 ZX.150IBG05
JUEGO DE MANUTENCIÓN
ZX.F70B15 FOG 70 BASICO-15
ZX.F70B18 FOG 70 BASICO-18
ZX.F70B21 FOG 70 BASICO-21
ZX.F70B26 FOG 70 BASICO-26
ZX.F70B33 FOG 70 BASICO-33
ZX.F70B42 FOG 70 BASICO-42
ZX.F70X01 FOG 70 EXTRA-1
ZX.F70X02 FOG 70 EXTRA-2
ZX.F70X04 FOG 70 EXTRA-4
ZX.F70X06 FOG 70 EXTRA-6,5
ZX.F70X08 FOG 70 EXTRA-8
ZX.F70X11 FOG 70 EXTRA-11
ZX.F70X13 FOG 70 EXTRA-13
ZX.F70X15 FOG 70 EXTRA-15
ZX.F70X18 FOG 70 EXTRA-18
ZX.F70X21 FOG 70 EXTRA-21
ZX.F70X26 FOG 70 EXTRA-26
ZX.F70X33 FOG 70 EXTRA-33
ZX.F70X42 FOG 70 EXTRA-42
ZX.F70T01 FOG 70 TOUCH-1
ZX.F70T02 FOG 70 TOUCH-2
ZX.F70T04 FOG 70 TOUCH-4
ZX.F70T06 FOG 70 TOUCH-6,5
ZX.F70T08 FOG 70 TOUCH-8
ZX.F70T11 FOG 70 TOUCH-11
ZX.F70T13 FOG 70 TOUCH-13
ZX.F70T15 FOG 70 TOUCH-15
ZX.F70T18 FOG 70 TOUCH-18
ZX.F70T21 FOG 70 TOUCH-21
ZX.F70T26 FOG 70 TOUCH-26
ZX.F70T33 FOG 70 TOUCH-33
ZX.F70T42 FOG 70 TOUCH-42
FOG
FOG 70
FOG 70 H24-8
ZX.F70H24-11 FOG 70 H24-11
ZX.F70H24-15 FOG 70 H24-15
ZX. 50D01 ZX. 50D02 ZX. 50IBG19 ZX. 50IBG20 ZX. 50IBG21 ZX.75IP01 ZX.75IBG01 ZX.75IBG02 ZX.75IBG03 ZX.75IBG04 ZX.75IBG05 ZX.75IBG06 ZX.75IBG07 ZX.75IBG08 ZX.75IBG10 ZX.75IBG13 ZX. 100D01 ZX. 100D02 ZX. 100IBG19 ZX. 100IBG20 ZX. 100IBG21 ZX. 100IBG22 ZX.150IP01 ZX.150IBG01 ZX.150IBG02 ZX.150IBG03
MANUTENCIÓN
A Set A
Manutención bomba: 500 horas, 1.500 horas, 2.500 horas, ecc
B Set B Manutención bombas: 750 horas, 2.250 horas, 3.750 horas, ecc
C Set C
Manutención bombas: 1.000 horas, 2.000 horas, 3.000 horas, ecc
D Set D
Manutención bombas: 1.500 horas, 3.000 horas, 4.500 horas, ecc
E Set E Manutención máquina: 750 horas, 1.500 horas, 2.250 horas, 3.750 horas, ecc
F Set F Manutención máquina: 3.000 horas, 6.000 horas, 9.000 horas, ecc
MANUTENCIÓN MÁQUINA E F
ZX. 50FA ZX. 50F60-A ZX. 50F60-B ZX. 50BR60 ZX. 50MTPF70D ZX. 75F70-A ZX. 75F70-B ZX. 75F70-C ZX. 75F70-D ZX. 75F70-E ZX.75F70-F ZX. 75NO-A ZX. 75NO-B ZX. 300FE ZX. 300FA ZX. 300F60C-A ZX. 300F60C-B ZX. 300F60-A ZX. 300F60-B ZX. 300FL-A ZX. 300FL-B ZX. 300BR60 ZX. 300BR70 ZX. 300MF70D-A ZX. 300MF70D-B ZX. 300MF60 ZX.300MF70-A ZX.300MF70-B ZX.300MF70-C ZX.300F70-A ZX.300F70-B ZX.300F70-C ZX.300F70-D ZX.300F70-E ZX.300F70-F ZX.300F70-G ZX.300F70X-A ZX.300F70X-B ZX.300F70X-C ZX.300F70X-D
ZX.300F70X-E ZX.300F70X-F ZX.300F70X-G
ZX.300F70X-H
ZX.300NO-A
FOG ECO
FOG APP
FOG 60 CABRIO
FOG 60
ZX.5095
ZX.5090
ZX.FA1.5
ZX.FA2.0
ZX.F60C05
ZX.F60C1
ZX.0569
ZX.F60-05
JUEGO DE MANUTENCIÓN
MANUTENCIÓN MÁQUINA
comparación
MANUTENCIÓN MÁQUINA E F
ZX. 50FA ZX. 50F60-A ZX. 50F60-B ZX. 50BR60 ZX. 50MTPF70D ZX. 75F70-A ZX. 75F70-B ZX. 75F70-C ZX. 75F70-D ZX. 75F70-E ZX.75F70-F ZX. 75NO-A ZX. 75NO-B ZX. 300FE ZX. 300FA ZX. 300F60C-A ZX. 300F60C-B ZX. 300F60-A ZX. 300F60-B ZX. 300FL-A ZX. 300FL-B ZX. 300BR60 ZX. 300BR70 ZX. 300MF70D-A ZX. 300MF70D-B ZX. 300MF60 ZX.300MF70-A ZX.300MF70-B ZX.300MF70-C ZX.300F70-A ZX.300F70-B ZX.300F70-C ZX.300F70-D ZX.300F70-E ZX.300F70-F ZX.300F70-G ZX.300F70X-A ZX.300F70X-B ZX.300F70X-C ZX.300F70X-D ZX.300F70X-E ZX.300F70X-F ZX.300F70X-G ZX.300F70X-H ZX.300NO-A
FOG BOX
POMPA MOTORE
ZX.BR60-2UV
ZX.BR60-4UV
ZX.BR60-6UV
ZX.BR70-6
ZX.BR70-8
ZX.BR70-11
ZX.MTPF70-11D
ZX.MTPF70-15D
ZX.MTPF60-2
ZX.MTPF60-4
ZX.MTPF60-6
ZX.MTPF60-8
ZX.MTPF60-11
ZX.MTPF70-6
ZX.MTPF70-8
ZX.MTPF70-11
ZX.MTPF70-15
ZX.MTPF70-18
ZX.MTPF70-21
ZX.F70A01
ZX.F70A02
ZX.F70A04
ZX.F70A06
ZX.F70A08
ZX.F70A11
ZX.F70A13
ZX.F70A15
ZX.F70A18
ZX.F70A21
ZX.F70A26
ZX.F70A33
ZX.F70A42
ZX.F70B01
ZX.F70B02
ZX.F70B04
ZX.F70B06
ZX.F70B08
ZX.F70B11
ZX. 50FA ZX. 50F60-A ZX. 50F60-B ZX. 50BR60 ZX. 50MTPF70D ZX. 75F70-A ZX. 75F70-B ZX. 75F70-C ZX. 75F70-D ZX. 75F70-E ZX.75F70-F ZX. 75NO-A ZX. 75NO-B ZX. 300FE ZX. 300FA ZX. 300F60C-A ZX. 300F60C-B ZX. 300F60-A ZX. 300F60-B ZX. 300FL-A ZX. 300FL-B ZX. 300BR60 ZX. 300BR70 ZX. 300MF70D-A ZX. 300MF70D-B ZX. 300MF60 ZX.300MF70-A ZX.300MF70-B ZX.300MF70-C ZX.300F70-A ZX.300F70-B ZX.300F70-C ZX.300F70-D ZX.300F70-E ZX.300F70-F ZX.300F70-G ZX.300F70X-A ZX.300F70X-B ZX.300F70X-C ZX.300F70X-D ZX.300F70X-E ZX.300F70X-F ZX.300F70X-G ZX.300F70X-H ZX.300NO-A
FOG BASICO
ZX.F70B13
ZX.F70B15
ZX.F70B18
ZX.F70B21
ZX.F70B26
ZX.F70B33
ZX.F70B42
ZX.F70X01
ZX.F70X02
ZX.F70X04
ZX.F70X06
ZX.F70X08
FOG 70 EXTRA
ZX.F70X11
ZX.F70X13
ZX.F70X15
ZX.F70X21
ZX.F70X26
ZX.F70X33
ZX.F70X42
ZX.F70T01
ZX.F70T02
ZX.F70T06
ZX.F70T08
ZX.F70T11
ZX.F70T13
ZX.F70T15
ZX.F70T18
ZX.F70T21
ZX.F70T26
Código Descripción
Juego completo herramienta especial para la manutención bombas a.p.
Guía para retenes Ø externo 35mm
Guía para retenes Ø externo 30/35mm
Guía para retenes Ø externo 30mm
Guía para retenes Ø externo25mm
Juegos de herramientas para retenes Ø20x32mm
Juegos de herramientas para retenes Ø15x25mm
Juegos de herramientas para retenes Ø18x28mm
Juegos de herramientas para retenes Ø14x22mm
Pistón para retenes Ø externo 25mm
Juegos de herramientas para retenes Ø15x28mm
ZX.2348
Extractor con alicantes
Alicantes ∅14
Alicantes ∅20
Alicantes ∅15
Alicantes ∅22
Juegos extractor/inserción retenes aceite de pistones
Llave dinamométrica, 1/2” - 30/210 Nm
Llave dinamométrica, 3/8” - 5/25 Nm
Alicantes ∅18
∅18,0/21,5mm
∅25,0/29,5mm
Brújula para llave dinamométrica 3/8” - 5/6mm
Brújula para llave dinamométrica 3/8” - 13mm
Brújula para llave dinamométrica 3/8” - 15mm
Brújula para llave dinamométrica 3/8” - 17mm
Brújula para llave dinamométrica 3/8” - 19mm
Brújula para llave dinamométrica 1/2” - 21mm
Brújula para llave dinamométrica 1/2” - 22mm
Brújula para llave dinamométrica 1/2” - 24mm
Brújula para llave dinamométrica 1/2” - 27mm
Brújula para llave dinamométrica 1/2” - 30mm
Variable Frequency Drive Modules
El sistema Multizona de caudal variable
El sistema MULTIZONA está compuesto de tres partes:
• Sistema centralizado [1-2-3-4-5]
• Cuadro de control y gestión zonas [10-11-12-13-14]
• Zona líneas fog [6-7-8]
Professional misting systems to manage independent areas simultaneously
Cuadro de control y gestión zonas
1. Kit entrada agua pág.219 2. Lámparas esterilizadoras pág.228 3. Bombas dosificadoras pág.221
4. Tubo b.p. alimentación hídrica pág.84
5. Módulo fog pág.102
6. Línea AP pág.204
7. Línea boquillas fog pág.208
8. Boquilla fog pág.214
Sistema centralizado
El "corazón" del sistema
Multizona es un sistema de nebulización de líneas múltiples que, a través de una única estación de bombeo, puede nebulizar simultáneamente varios entornos independientes, regulando los valores medioambientales (ej. temperatura y/o humedad) según las necesidades específicas de cada zona.
Multizona es la solución ideal para gestionar simultáneamente y de manera autónoma entornos separados, refrescando,
8.
9. Circuito eléctrico de control.........................................................pág.106-107
10. Centralita de mando 4:20mA pág.102
11. Cuadro de gestión líneas pág.107
12. Kit electroválvula pág.107
humidificando, suprimiendo polvos y los olores, creando efectos escenográficos, saneando entornos diferentes mediante agua nebulizada introducida en las zonas mediante un sistema de boquillas.
Multizona se utiliza en las versiones "Fog 70 Ambiente" para caudels de 1l/min a 8l/min, y "Fog 70 Var 3" para caudales hasta los 42l/ min
13. Mando a distancia (humidostato, termostato, etc...) pág.106
14. Sonda humidostato pág.106
15. Alimentación eléctrica del sistema
Zona líneas fog
Kit de entrada de agua completo con estabilizador de presión
El ambiente que estabas buscando
Climatización, humidificación, ausencia de polvo, efectos escenográficos.
Ambiente, además de ser un equipo revolucionario, también es un sistema para la gestión de sistemas multilínea, un salto de calidad en el sector civil e industrial De serie
del lado del cuadro de mandos con ventiladores de refrigeración y conexión al mando remoto del módulo
Centralita de mando para la gestión de los tiempos de pausa/funcionamiento y predispuesta para la recepción de señales de 4:20mA
Detalle
Fog Multi Ambiente
Datos técnicos
Código Modelo Presión Caudal** Potencia 1x230V-50/60Hz Zonas manejables
ZX.AMB02
ZX.AMB05
ZX.AMB07
ZX.AMB11
ZX.AMB13 Módulo
FOG
Misting system at Marco Polo Venice airport
Características técnicas
• Chasis en acero pintado
• Bomba profesional con cabezal de latón con 3 pistones de cerámica
• Motor eléctrico 1450Rpm 3X230V-50Hz
• Válvula by-pass
Electroválvula b.p. entrada agua 24V-50Hz, cuerpo de latón
• Electroválvula a.p. 24V-50Hz para despresurización tubería, cuerpo de latón
• Transductor de presión 4:20 mA (0-100bar)
• Cuadro eléctrico compuesto por un inverter para la variación de frecuencia del motor, transformador 230-24-12V para la gestión de las electroválvulas y de la centralita de mando Centralita de mando para la gestión de los tiempos de pausa/ funcionamiento y predispuesta para la recepción de señal de 4:20mA
• Dimensiones LxPxA: 560 x 256 x 400mm
Venice airport - Italy
Venice airport - Italy
Un solo sistema para gestionar varios entornos simultáneamente
Idrotech technology at Padua Botanical Garden
Fog 70 Var 2: how to humidify different areas
Los módulos fog industriales específicamente estudiados para nebulizar de manera indipendiente dos o más zonas. Elige los módulos Var 3: completos con inverter que permite modular caudal de la bomba en función de las líneas activas. Gracias a las sondas se detecta como cambia la necesidad de nebulización, según humedad y temperatura detectadas.
Detalle del cuadro Fog 70 Var3
Módulo de bombeo con inverter
Datos técnicos
Código Modelo Presión Caudal** Número boquillas mín. - máx.* Potencia 3x400V-50/60Hz Peso
ZX.8052-T
ZX.8051-T
ZX.8078-T
ZX.8049-T
ZX.8058-T
ZX.8057-T
ZX.8150-T
FOG 70 VAR3 - 11 30-70bar 3,3 - 11l/min 44 - 146 3kW
FOG 70 VAR3 - 15 30-70bar 4,5 - 15l/min 60 - 200 3kW 68Kg
FOG 70 VAR3 - 18 30-70bar 6,5 - 18l/min 60 - 240 3kW
FOG 70 VAR3 - 21 30-70bar 6,3 - 21l/min 84 - 280 4kW
FOG 70 VAR3 - 26 30-70bar 7,8 - 26l/min 104 - 346 4kW
FOG 70 VAR3 - 33 30-70bar 9,9 - 33l/min 132 - 440 6,3kW 90Kg
FOG 70 VAR3 - 42 30-70bar 12,6 - 42l/min 168 - 560 6,3kW 90Kg
* El número máximo de boquillas se calcula utilizando una boquilla IT.204C con caudal 020 (0,075l/min) a 70bar
**El caudal varía de acuerdo con la frecuencia configurada en el inverter (caudal máximo alcanzado a 50Hz)
Accesorios pág. 106
Juego de Manutención pág. 108
Padua Botanical Garden - Italy
Características
técnicas
• Chasis de acero galvanizado pintado
• Bomba profesional con bielas, cabezal de latón de alta resistencia mecánica
• Motor eléctrico 1450rpm 3x400V-50/60Hz con estátor reforzado
• Válvula by-pass de latón
• Electroválvula b.p. 24V-50Hz entrada agua 1/2"
Transductor de presión 4:20 mA (0-100bar)
• Centralita de mando para la gestión de los tiempos depausa/funcionamiento y predispuesta para la recepción de señal de 4:20mA-
• Dimensiones LxPxA: 450 x 780 x 500mm
SISTEMAS DE CONTROL
Mando remoto termostato IDRO COLD
El control remoto es ideal para controlar y mantener la temperatura deseada dentro un entorno.
Completo con sonda de detección de la temperatura
Mando remoto pausa/funcionamiento IDRO TIME
PLUS:
El mando remoto está alimentado con corrienteeléctrica 230V-50Hz, permite programar, día a día, la semana de funcionamiento del sistema, configurando los tiempos de funcionamiento y pausa. También es posible disponer del control del sistema fog durante la dosificación del producto, conectando al equipo un flotador eléctrico que tiene la función de apagar el sistema en caso de falta de producto
IT.0256
Mando remoto humidostato + termostato + temporizador IDRO UMI COLD TIME -Se trata de un dispositivo que permite detectar los datos de temperatura y humedad dentro de un entorno mediante sondas de detección con el fin de poder actuar para refrescar el local.Modificando los sets de configuración de la centralita se determina el momento en el que activar el dispositivo de refrigeración para cambiar las condiciones climáticas dentro del entorno
Mando remoto termostato + temporizador IDROCOLD TIME
El dispositivo termostato/temporizador es el instrumento apto a controlar y quedar la temperatura deseada dentro de un entorno con una sencilla configuración. Fácil de utilizar, funciona con todas las sondas resistivas tipo NTC10K. El dispositivo se puede utilizar como calefacción (diferencial superior a cero) o como refrigeración (diferencial menor que cero). El dispositivo de salida se puede accionar mediante un temporizador programable en el interior de la centralita
Mando remoto humidostato IDRO UMI
El mando remoto en cuestión es ideal para controlar y mantener la humedad deseada dentro de un entorno. Se utiliza solo con sondas de detección de humedad con señal de corriente de 4-20mA, diferencial de activación 0,5%-10% de humedad relativa. Muy fácil de programar, puede ser programado también por personas no calificadas
IT.0137-20
Sonda de humedad - IDRO PROBE
La sonda de detección humedad IDRO PROBE es ideal apra aplicaciones industriales. La señal de corriente de salida es de 4-20mA. Características técnicas: longitud: 20m
Campo de medición humedad: 15 - 90% HR
Precisión: ±5%
Tiempos de respuesta: 60 s condiciones constantes
Grado de protección: IP54
Mando remoto pausa/funcionamiento - IDRO TIME:
El mando remoto para sistema IDRO TIME está alimentado con corriente eléctrica 230V-50Hz, permite programar los tiempos de pausa y funcionamiento del sistema visualizándolos en la pantalla. Es muy fácil de programar tanto que puede ser utilizado también por personas no calificadas. Puede ser utilizado también como temporizador manual
Mando remoto humidistato + pausa/funcionamiento IDRO UMI TIME
El control remoto humidistato+pausa/ funcionamiento une la capacidad de control y mantenimiento de la humedad en un entorno (humidostato), con la posibilidad de regular la introducción de la humedad de manera progresiva (temporizador pausa/funcionamiento).
De aquí la doble ventaja de una mayor precisión para alcanzar los parámetros deseados, evitando picos de humedad debidos a los tiempos de respuesta de las sondas de detección. Se utiliza solo con sondas de detección de humedad con señal de corriente de 4-20mA, diferencial de activación 0,5%-10% humedad relativa. Muy fácil de programar, puede ser programado también por personas no calificadas
IT.0105
IT.0106
KIT ELECTROVÁLVULA
Cuadro eléctrico para la gestión independiente de 2 líneas fog.
Permite interconectar y gestir núm.2 mandos remotos con núm.2 kit de electroválvulas de 24 V
Cuadro eléctrico para la gestión independiente de 3 líneas fog
Permite interconectar y gestir núm.3 mandos remotos con núm.3 kit de electroválvulas de 24 V
Kit electroválvula “Y” 24V, para línea fog 16-40l/min entrada G3/8" H
salida G3/8" H
Cuadro eléctrico para la gestión independiente de 4 líneas fog
Permite interconectar y gestir núm.4 mandos remotos con núm.4 kit de electroválvulas de 24 V
Kit electroválvula “Y” 230V, para línea fog 16-40l/min entrada G3/8" H salida G3/8" H
Kit electroválvula “Y” 24V, para línea fog hasta 15l/min
entrada G3/8" H
salida G3/8" H
Kit electroválvula “Y” 230V, para línea fog hasta 15l/min entrada G3/8" H
salida G3/8" H
ZX.1132-230
ZX.1132
ZX.1131
ZX.1130
Set B - manutención bomba 750 horas compuesto de:
750hrs - h.p. industrial pumps maintenance
Anillos de retención Kit válvulas + O-Ring
Set D - manutención bomba 1500 horas compuesto de:
1500hrs - h.p. industrial pumps maintenance
Kit revisión completa pistón Kit válvulas + O-Ring
Set sello aceite pistones
En comparación al precio de la lista de las partes sueltas
Juego pistones cerámica
Kit fijación de pistón
Aceite mineral para bombas a.p.
Sellador de roscas
Grasa técnica
Aceite mineral para bombas a.p.
Sellador de roscas
Grasa técnica
MANUTENCIÓN
Set E - manutención máquina 750 horas compuesto de:
750hrs - HP industrial fog module maintenance
Kit revisión válvula de by-pass
Tornillos huecos con roseta
Cartucho de alambre enrollado de 1micra
Cartucho de alambre enrollado de 1micra
En comparación al precio de la lista de las partes sueltas
Sellador de roscas Grasa técnica
Set F - manutención máquina 3000 horas compuesto de:
3000hrs - HP industrial fog module maintenance
Válvula de by-pass
Electroválvula de latón, NC, 3/8” FF, 230V
Cartucho de alambre enrollado de 1micra (1)
Cartucho de alambre enrollado de 1micra (2) Presostato (3) Tapa presostato (4)
Sellador de roscas Grasa técnica
MANUTENCIÓN BOMBA
B Set B Manutención bombas: 750 horas, 2.250 horas, 3.750 horas, ecc
D Set D Manutención bombas: 1.500 horas, 3.000 horas, 4.500 horas, ecc
E Set E Manutención máquina: 750 horas, 1.500 horas, 2.250 horas, 3.750 horas, ecc
F Set F Manutención máquina: 3.000 horas, 6.000 horas, 9.000 horas, ecc
MANUTENCIÓN BOMBA Y MÁQUINA
ZX.8109-T FOG 70 AMBIENTE-1
ZX.8110-T FOG 70 AMBIENTE-2
ZX.8111-T FOG 70 AMBIENTE-4
ZX.8112-T FOG 70 AMBIENTE-6
ZX.8113-T FOG 70 AMBIENTE-8
ZX.8115-T FOG 70 AMBIENTE-11
ZX.8052-T FOG 70 VAR-11
ZX.8051-T FOG 70 VAR-15
ZX.8078-T FOG 70 VAR-18
ZX.8049-T FOG 70 VAR-21
ZX.8058-T FOG 70 VAR-26
ZX.8057-T FOG 70 VAR-33
ZX.8150-T FOG 70 VAR-42
ZX.75IP01
ZX.75IBG02
ZX.75IBG03
ZX.75IBG04
ZX.75IBG05
ZX.75IBG06
ZX.75IBG07
ZX.75IBG010
ZX.150IP01
ZX.150IBG02
ZX.150IBG03
ZX.150IBG04
ZX.150IBG05
ZX.150IBG06
ZX.150IBG07
ZX.150IBG010
ZX.75F70-A
ZX.75F70-B
ZX.75F70-C
ZX.75F70-D
ZX.75F70-E
ZX.300F70AM-A
ZX.300F70AM-B
ZX.300F70AM-C
ZX.150F70V3-A
ZX.150F70V3-B
ZX.150F70V3-C
ZX.150F70V3-D
Copyright© de este catálogo es propiedad de IDROBASE GROUP® Srl. Se autoriza la lectura, consulta y circulación en papel o en formato electrónico para uso personal. Está prohibido cualquier otro uso para fines comerciales o su alteración, salvo con la autorización por escrito de IDROBASE GROUP® Srl. Este catálogo anula y sustituye la versión anterior. Este catálogo proporciona información general sobre los productos ofrecidos por IDROBASE GROUP® Srl.
El catálogo está dirigido a distribuidores, técnicos de instalaciones, diseñadores y a todos aquellos que ya tengan un conocimiento adecuado de dichos productos, de los materiales con los que están hechos, de sus características, rendimiento y funcionamiento; por dicho motivo, no está dirigido a los consumidores que, para manejar, instalar o realizar cualquier operación con los productos aquí descritos, necesariamente deben ponerse en contacto con personal cualificado y preparado. También en lo que respecta al personal especializado, este catálogo debe considerarse como una mera presentación comercial, sin las especificaciones técnicas necesarias, que podrán solicitarse libremente a Idrobase; por lo tanto, no es adecuado para ser tomado por si solo como referencia para el diseño, realización o instalación de cualquier tipo de sistema.
Las ilustraciones, características técnicas, funciones y otra información contenida en este documento sobre productos, sistemas, equipos y otros se basan sobre el estado actual de la técnica: sin embargo, aquí solo se puede reproducir la información más inmediata, sin tener en cuenta el complejo de datos necesarios para diseñar, realizar e instalar cualquier equipo, que deberán ser minuciosamente evaluados vez por vez por diseñadores, técnicos de instalaciones e instaladores.
Por lo tanto, para indicaciones específicas sobre todos los productos indicados en el catálogo, es necesario ponerse en contacto con nuestras oficinas, donde el personal competente está siempre disponible para ofrecer más información.
Todas las imágenes que aquí se reproducen pueden ser ligeramente diferentes de la realidad y, por consiguiente, deben considerarse como simples representaciones del producto.
Nos reservamos el derecho de realizar modificaciones para todos los productos. También por dicha razón es necesario ponerse en contacto directamente con nuestras oficinas.
En caso de dudas de interpretación, es válido el texto original en italiano.
Al publicarse una versión nueva, la presente perderá validez.
Idrobase Group Srl
Via dell’Industria, N. 25 35010 Borgoricco (PD) Italia
T: +39 049 9335903 r.a.
www.idrobasegroup.com info@idrobasegroup.com
Reconocimiento de máxima fiabilidad comercial
