L’ÉCOSYSTÈME
QUI VALORISE CHAQUE ÉLÉMENT.

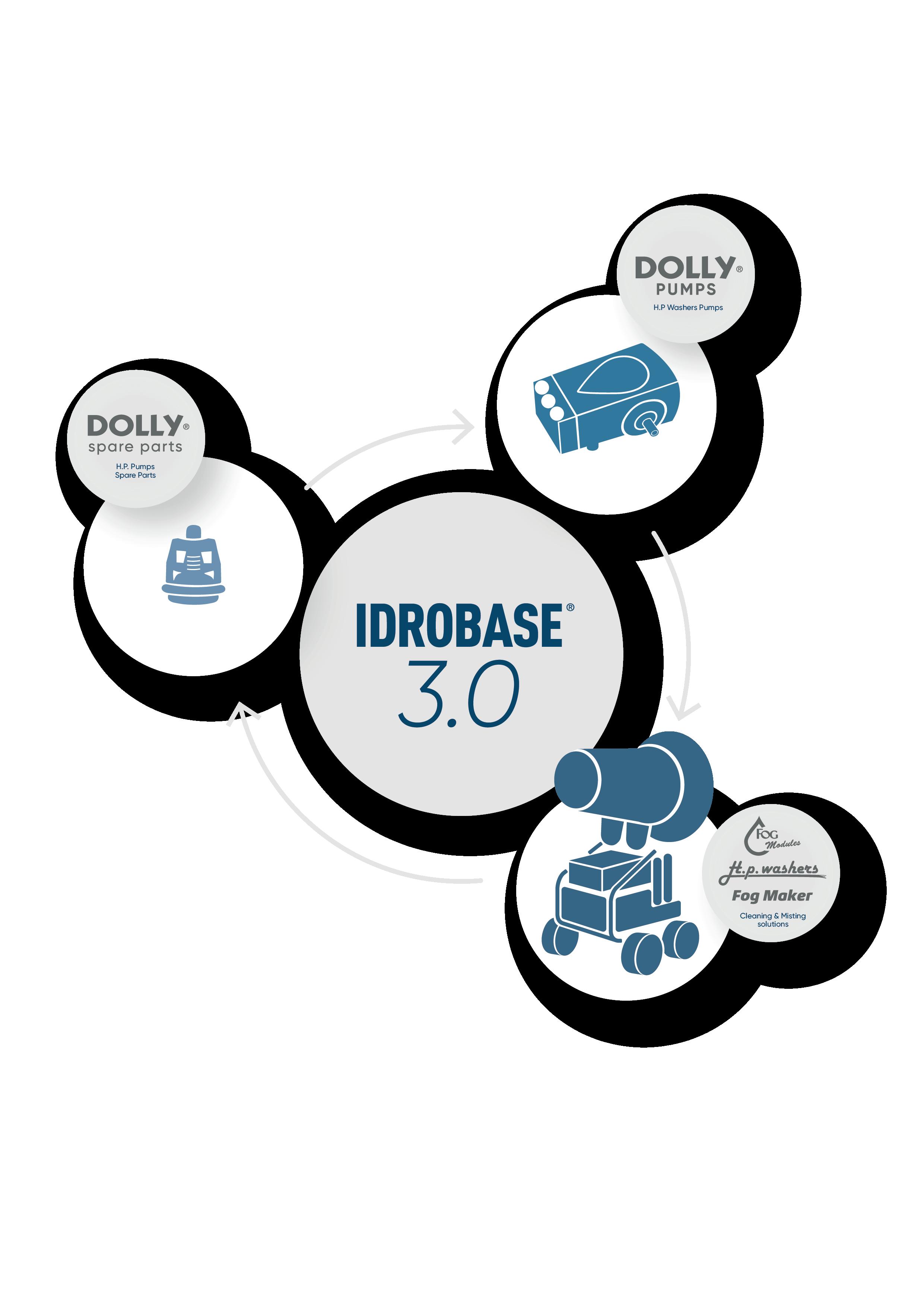

IDROBASE 3.0 est une solution complète qui réunit:
• la fiabilité de Dolly Spare Parts®
• a qualité brevetée et garantie de Dolly Pumps®
• ainsi que les hautes performances des nettoyeurs haute pression, des brumisateurs et des systèmes de brumisation.
Vous pouvez désormais passer de la simple réparation de votre pompe, grâce au catalogue Dolly Spare Parts (n°1 mondial), au remplacement de celle-ci par une pompe Dolly dotée de composants internes de la marque Idrobase, jusqu’au choix d’une solution complète Made in Italy pour les secteurs du nettoyage et de la brumisation.
Trois éléments au sein d’un seul système intégré, connectés et alignés par une vision industrielle cohérente axée sur la performance et la durabilité à long terme.

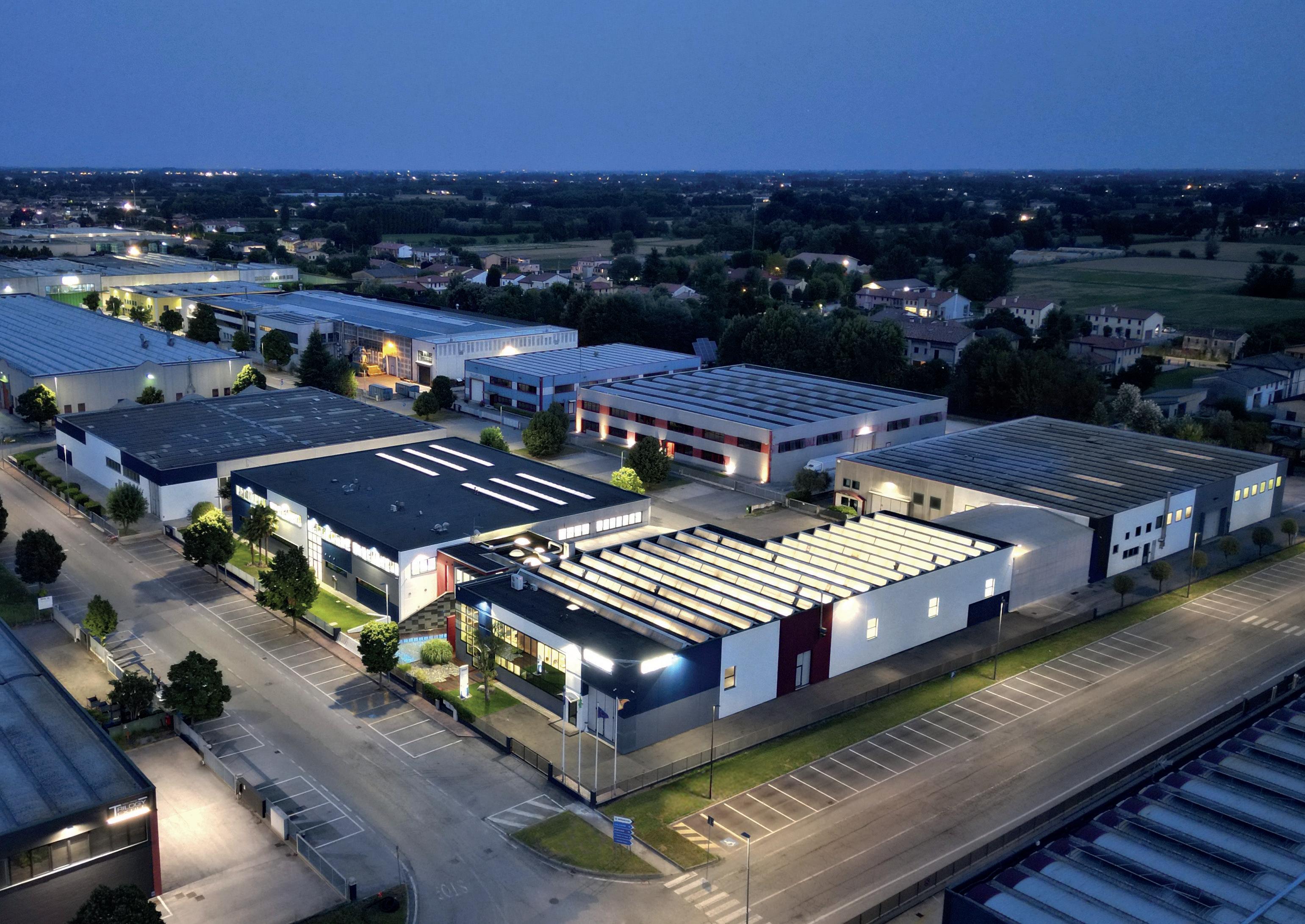

HEADQUARTERS OFSOLUTIONS
Borgoricco, Padova, Italy
NOS COMMERCIAUX
PAMELA CALLEGARO
Responsable commercial
pamela.c@idrobasegroup.com
+39 049 9336724
+39 346 2894708
Idrobase_CDR
ITA/ENG/FRA
domaine de compétence
FEDERICA MAZZONETTO
Service commercial
federica.m@idrobasegroup.com
+39 049 9336787
+39 351 9491766
ITA/ENG/FRA
domaine de compétence
TOMMASO GAZZIGNATO
Responsable Idrobase Ningbo
tommaso.g@idrobasegroup.com
+39 049 9336756
+39 349 0080257 tommy_italy
ITA/ENG
domaine de compétence
NOS TECHNICIENS
BRUNO BAESSO
Service des achats & Recherche produits
bruno.b@idrobasegroup.com
+39 049 9336736
+39 347 9277664
ITA/ENG
LUCA SARTOR
Responsable du service technique
luca.s@idrobasegroup.com
+39 049 9336755
+39 348 7004172
ITA/ENG
MARCO FERRARESE
Développement marchés stratégiques & Responsable commercial Idrobase Ningbo
marco.f@idrobasegroup.com
+39 349 7784775
marcof-ibg
ITA/ENG/RUS
domaine de compétence
SILVIA VANZO
Service commercial
silvia.v@idrobasegroup.com
+39 049 9336726
+39 351 5970267
Silvia_CdR
ITA/ENG/ESP/DEU
domaine de compétence
DANIEL GASPARINI
Ingénieur commercial & Qualité
daniel.g@idrobasegroup.com
+39 049 9336768
+39 329 1297086
ITA/ENG
MAURO ARICI
Développement des produits & Responsable technique Idrobase Ningbo
mauro.a@allforclean.com
+86 574 87910891
+86 139 67863486
maoleo80
ITA/ENG/CHN
DOMAINE DE COMPÉTENCE
FEDERICA MAZZONETTO (Italie, Roumanie)
MARCO FERRARESE (États-Unis, Canada, Russie, Ukraine, Inde, Kazakhstan, Ouzbékistan)
PAMELA CALLEGARO (Europe, Afrique du Nord, Japon, Australie, Afrique du Sud)
SILVIA VANZO (Amérique centrale et du Sud, Allemagne, Autriche, République tchèque, Slovénie, Croatie, Bosnie, Serbie, Pologne, Hongrie, Estonie, Vietnam, Thaïlande, Taïwan )
TOMMASO GAZZIGNATO (Arabie saoudite, Égypte, Chine, Émirats arabes unis, Oman, Qatar)
DOLLY PUMPS ® , LÀ OÙ COMMENCE
LA CONTINUITÉ DES PERFORMANCES.
Pendant des années, le marché s’est appuyé sur Dolly Spare Parts® pour les réparations.
Aujourd’hui, le marché se tourne vers Dolly Pumps® pour le remplacement complet.
De la maintenance au remplacement.
De l’expertise à la continuité.
Des pièces de rechange au cœur même des nettoyeurs haute pression.
Une seule direction. Une seule vision. Un seul système.
Dolly Pumps® est née de l’héritage de Dolly Spare Parts®, bouclant ainsi la boucle de notre vision.
Tout comme une perle donne sa valeur à l’huître, la nouvelle Dolly Pumps® d’Idrobase se distingue par ce qu’elle contient: Dolly Spare Parts®, la marque n°1 des pièces de rechange pour pompes haute pression depuis plus de 25 ans, désormais directement intégrée dans notre pompe.
Les composants de pompe Dolly Spare Parts®, dotés de la qualité Made in Italy, garantissent à la nouvelle Dolly Pumps® des performances élevées et une durée de vie allant jusqu’à deux fois la moyenne du marché.

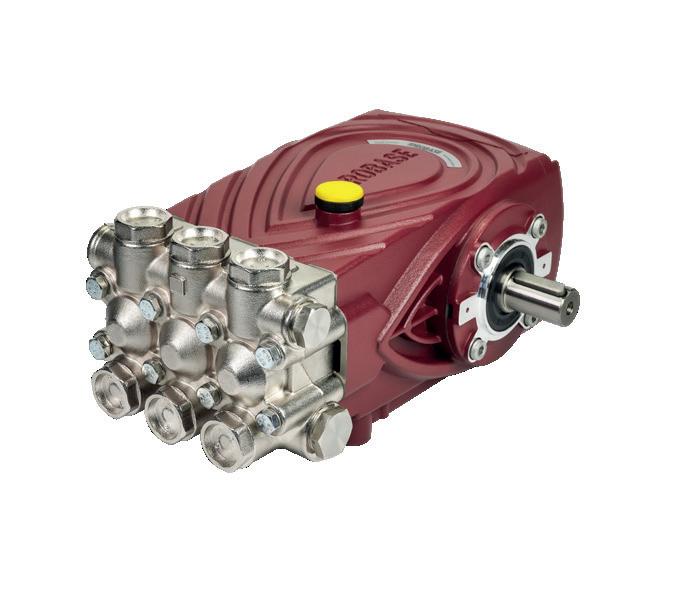

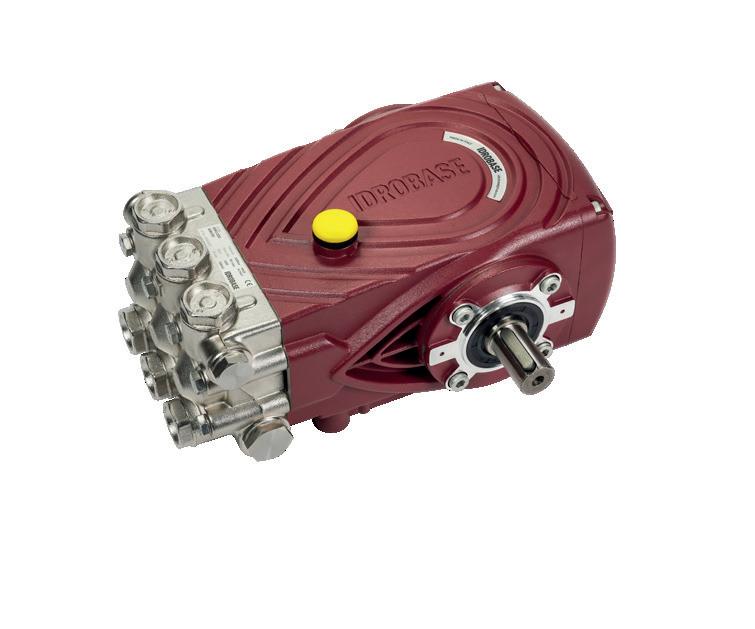

POMPES HAUTE PRESSION SÉRIE PRO
The complete range of spare parts for over 1.500 pump models from 18 manufacturers
Our vertical warehouses house, with thousands of components and spare parts IDRO.150-15
IDRO.170-13
IDRO.200-15
Arbre d ø24mm
Dolly Spare parts: from the fix everything Club
Solution brevetée Garantie de 2 ans

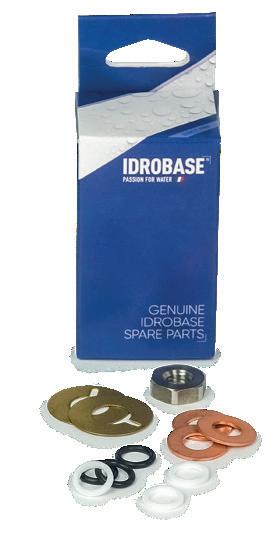

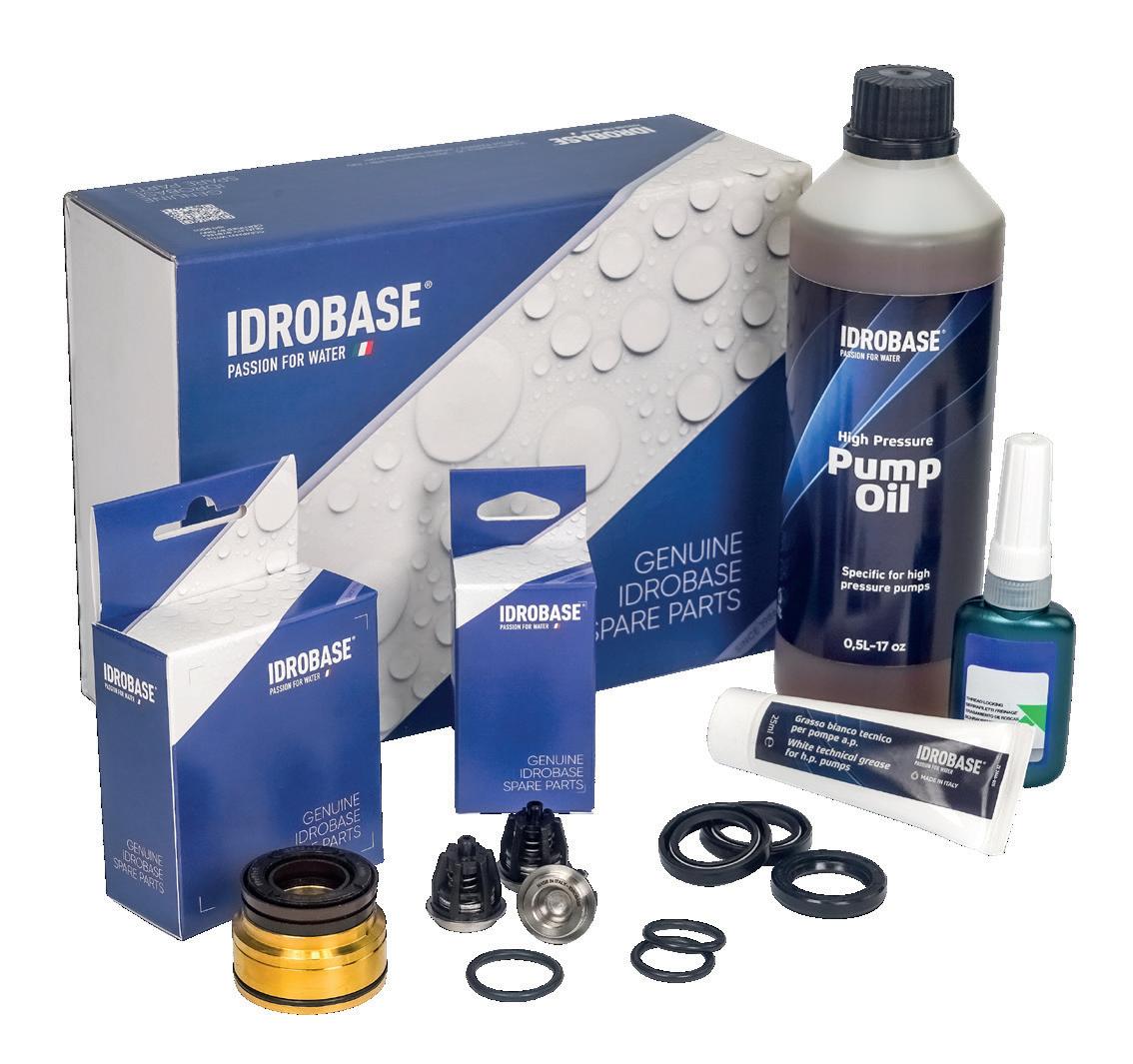

TOUT LE NÉCESSAIRE POUR L’ENTRETIEN
ZX.SRDP02 - Set d’entretien général prévoit:
• 1 kit soupapes
• 1 set joints toriques bouchons de tête
• 3 kit révision pistons
• 1 kit joints huile pistons

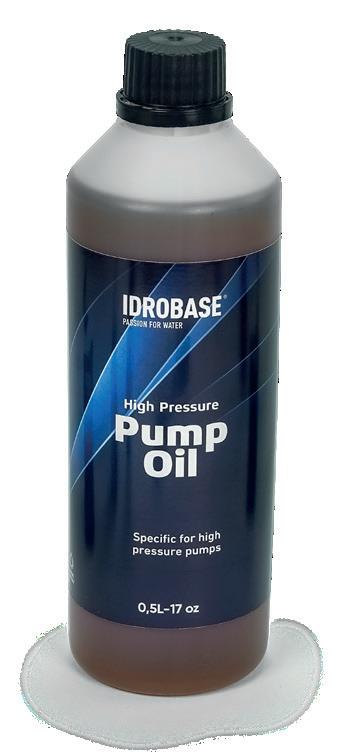

• huile minérale pour pompes haute pression

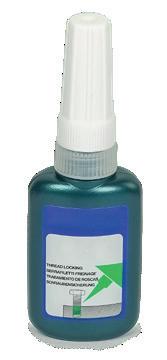

• loctite 10ml

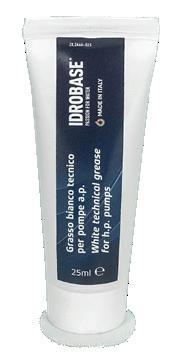

• graisse technique 25ml
ZX.150DP02 - Juego de manutención 1500heures incluye:
• 1 kit soupapes
• 1 set joints toriques pour bouchons de tête
• 3 kit révision piston
• fixation piston
• 1 kit pistons
• joint huile piston
• huile minérale pour pompes h.p.
• loctite 10ml
• graisse technique 25m
HP pumps general maintenance
1500hrs - HP industrial pumps maintenance

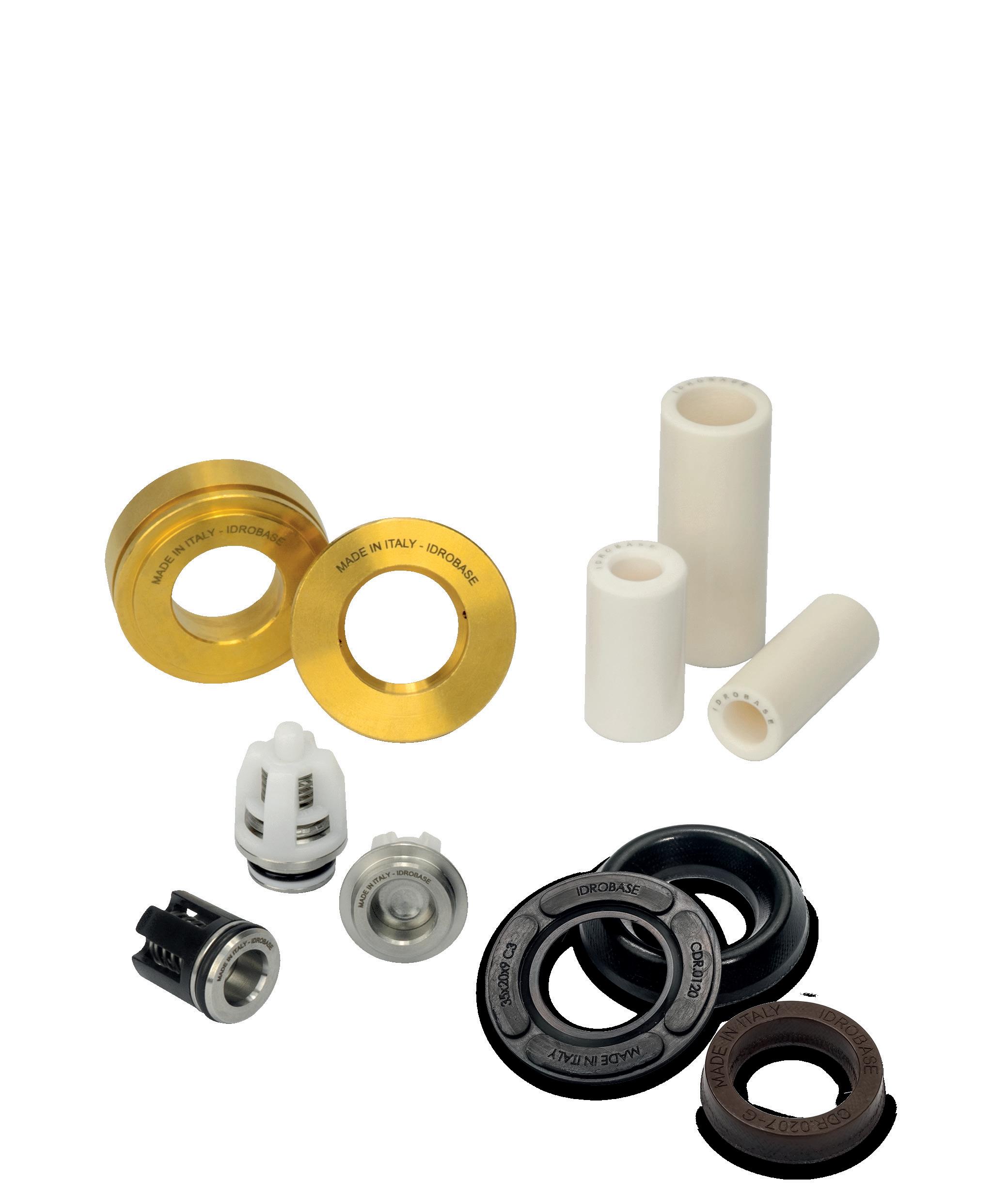

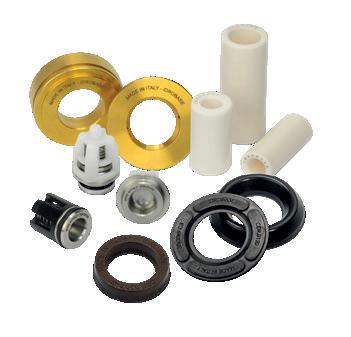

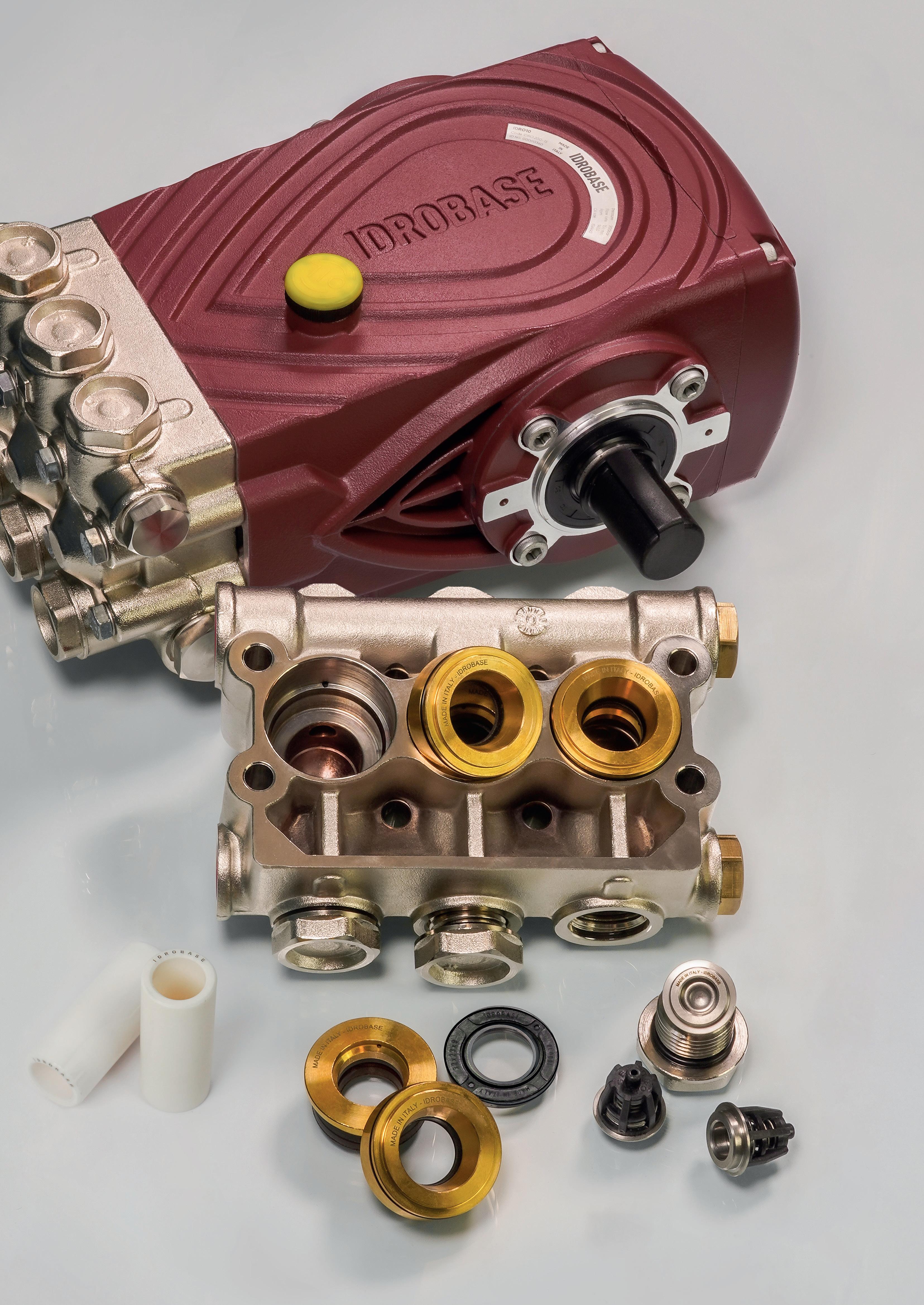

PIÈCES DÉTACHÉES POUR DOLLY PUMPS

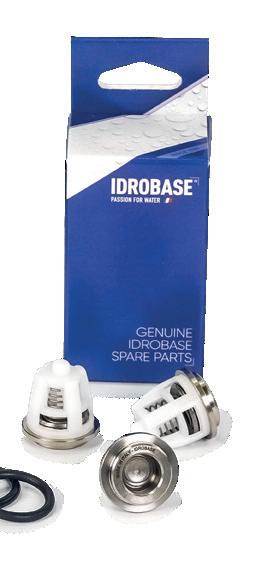

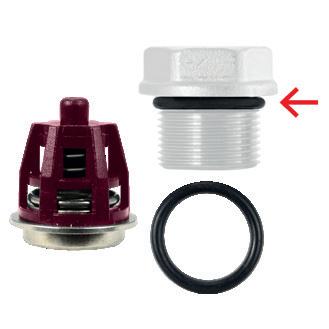

IDRO.KIT-V2
Kit Dolly V2, clapets + j. tor. quantité 3x6
IDRO.ORV2-50

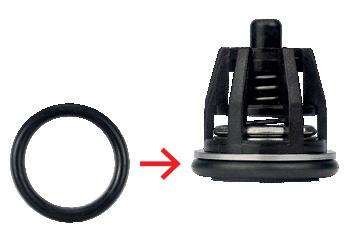

Set Dolly V2-50 OR, joint torique pour clapets Kit Dolly V2 quantité 1x50
IDRO.10-23
Tête en laiton nickelé, pour pompes type Dolly Pumps PRO série quantité 1

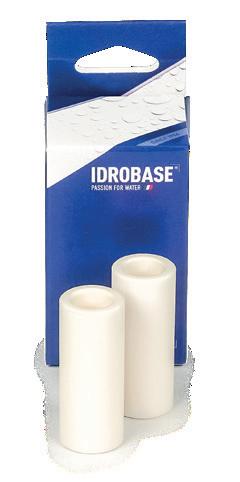

IDRO.KIT-P2
Kit Dolly P2, pistons en céramique ø20x50 quantité 1x3
IDRO.LPS2-60
Set Dolly S2-60 LP, joints d’étanchéité bp ø20x35 quantité 1x60
IDRO.V2-60
Set Dolly V2-60, clapets + j. tor. quantité 3x60
IDRO.KIT-C2
Kit Dolly C2, bouchons tête ennickelé + J. tor. quantité 2x6
IDRO.KIT-CR2
Kit Dolly CR2, pré-assemblé bielle-guide piston quantité 1x3

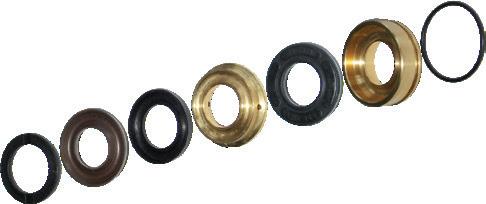

IDRO.KIT-S2
Kit Dolly S2, joints d’étanchéité ø20 quantité 4x3
IDRO.V2-500
Set Dolly V2-500, clapets + j. tor. quantité 3x500
IDRO.KIT-PC2
Kit Dolly PC2, bouchon tête en nickel avec orifice fileté G1/4” F + J. tor quantité 2x1
IDRO.KIT-PF2
Kit Dolly PF2, vis piston quantité 5x3
IDRO.HPS2-60
Set Dolly S2-60 HP, joints d’étanchéité hp ø20x35 quantité 1x60
Pour pompes
• IDRO.150-15 150-15
• IDRO.150-21 150-21
• IDRO.170-15 170-15
• IDRO.200-15 200-15
• IDRO.200-21 200-21
IDRO.LPS2-500
Set Dolly S2-500 LP, joints d’étanchéité bp ø20x35 quantité 1x500
IDRO.RSS2-60
Set Dolly S2-60 RS, joints restop ø20 quantité 1x60

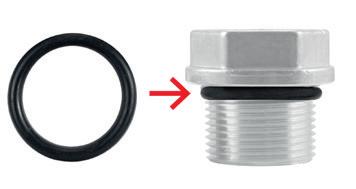

IDRO.ORC2-50
Set Dolly C2-50 OR, J. tor. pour capuchons Kit Dolly C2 et PC2 quantité 1x50
IDRO.KIT-LPF2
Kit Dolly LPF2, joint torique et rondelles pour révision vis de pistons quantité 4x3
IDRO.HPS2-500
Set Dolly S2-500 HP, joints d’étanchéité hp ø20x35 quantité 1x500
IDRO.RSS2-500
Set Dolly S2-500 RS, joints restop ø20 quantité 1x500
PIÈCES DÉTACHÉES POUR DOLLY PUMPS
IDROBASE
IDRO.KIT-R2
Kit Dolly R2, révision complète piston ø20x35 quantité 7x1
IDRO.KIT-HR2

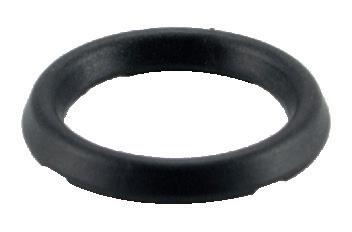

Kit Dolly HR2, anneaux de tête ø20 quantité 1x6
IDRO.KIT-OS2
IDRO.KIT-RR2
Kit Dolly RR2, bagues intermédiaire + restop ø20 quantité 2x3
IDRO.HR2-60

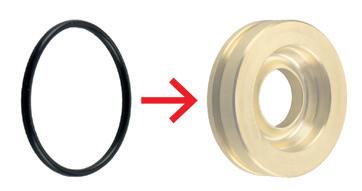

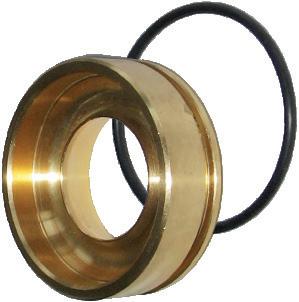

IDRO.KIT-PR2
Kit Dolly PR2, bagues de fond + joint torique ø20 quantité 2x3
Set Dolly HR2-60, anneaux de tête ø20 quantité 1x60
IDRO.OS2-60

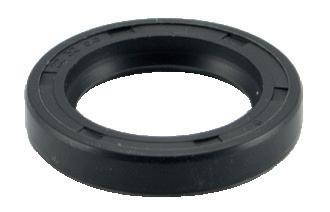

Kit Dolly OS2, joint huile piston ø22x32x5.5 quantité 1x3
IDRO.KIT-OC2
IDRO.ORPR2-50
Set Dolly PR2-50 OR, joint torique pour Kit Dolly PR2 quantité 1x50
IDRO.HR2-500
Set Dolly HR2-500, anneaux de tête ø20 quantité 1x500
IDRO.OS2-500
Set Dolly OS2-60, joints d’huile piston ø22x32x5.5 quantité 1x60

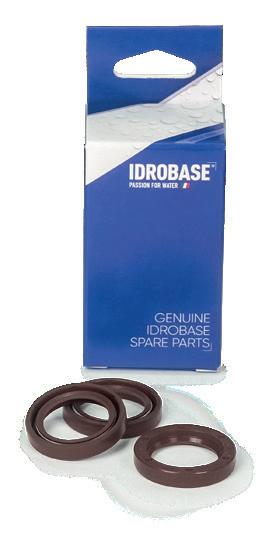

IDRO.KIT-OL2

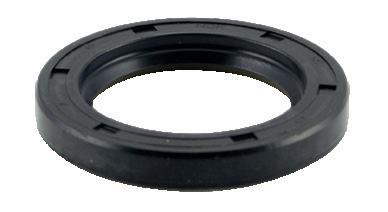

Kit Dolly OC2, joints huile arbre ø30x55x7 quantité 1x2
Set Dolly OS2-500, joints d’huile piston ø22x32x5.5 quantité 1x500
IDRO.KIT-CC2
Kit Dolly OL2, indicateur de niveau d’huile quantité 1

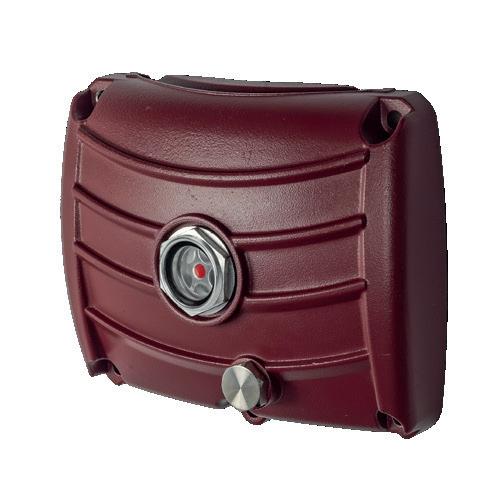

Kit Dolly CC2, carter rouge complet quantité 1
Optionnel Code Description
ME.T003
ME.T002
ME.T011
ME.T006
ME.T007
ME.T020
CDR.0591
CDR.0592
ME.T106
ME.T024
IDRO.KIT-PB2
Moteur électrique 5,5HP 3x400V-50Hz H100, F ø24
Moteur électrique 7,5HP 3x400V-50Hz H112, F ø24
Moteur électrique 10HP 3x400V-50Hz H132, F ø24
Moteur électrique 5,5HP 3x400V-50Hz H100, M ø28
Moteur électrique 7,5HP 3x400V-50Hz H112, M ø28
Moteur électrique 10HP 3x400V-50Hz H132, M ø38
Raccord élastique et évasé H100-112
Raccord élastique et évasé H132
Moteur électrique 5,5HP 3x400V-50Hz M ø28
Moteur électrique 7,5HP 3x400V-50Hz M ø28
Kit poulies et courroies 1:1
IDRO.KIT-FF2
Kit de pieds de fixation pour pompe, vis comprises
ZX.0662
ZX.0663
ZX.2769-12-TS

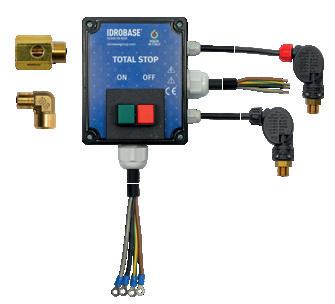

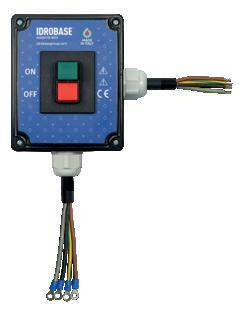

Cassette élastique 3x400V 50/60Hz avec interrupteur thermique triphasé 12A, câble électrique de 5m
Cassette élastique 3x400V 50/60Hz avec interrupteur thermique triphasé 16A, câble électrique de 5m
Cassette élastique 3x400V 50/60Hz avec interrupteur thermique triphasé 12A, total stop et câble électrique de 5m
ZX.2769-16-TS
Cassette élastique 3x400V 50/60Hz avec interrupteur thermique triphasé 16A, total stop et câble électrique de 5m
ZX.2743
Étrier de support peint pour boîte électrique compléte avec joint et vis de fixation
Optionnel Code
ACCESSOIRES
ZX.V220M-000
CDR.7SS504N2R
IDRO.KIT-PC2
CDR.GF4M3
CDR.7504
Optionnel Code
Description
ZN.CC100B1Z1Z
ZN.CC200B1Z1Z
CDR.1992
ZX.7115
ZX.7116
ZX.7117
C.MEG2504
C.MEG25045
C.MEG2505
C.MEG2506
C.MEG25065
C.MEG2507
Vanne de dérivation, G3/8 M, 220bar 30Lpm
Manomètre boîtier en acier inox, ø50mm, 0-315bar, G1/4M, radial
Bouchon tête en nickel + J. tor., avec orifice fileté G1/4” F
Coude h.p. en laiton, G3/8” M-G1/4” F, pression max 300bar, température 5-150°C
Filtre d‘aspiration d‘eau, G1/2F-M 300mcr-50mesh
Description
Tube hp R1 5/16”, 315bar, 10m, M22x1,5 F-F
Tube hp R1 5/16”, 315bar, 15m, M22x1,5 F-F
Pistolet PRO1, 310bar, 45l/min, 160°C, G3/8” M - G1/4” F
Lance, 700mm, G1/4” M-1/4” NPT-F
Lance, 900mm, G1/4” M-1/4” NPT-F
Lance, 1200mm, G1/4” M-1/4” NPT-F
Buses hp 25° angle, débit 040, 1/4” NPT-M
Buses hp 25° angle, débit 045, 1/4” NPT-M
Buses hp 25° angle, débit 050, 1/4” NPT-M
Buses hp 25° angle, débit 060, 1/4” NPT-M
Buses hp 25° angle, débit 065, 1/4” NPT-M
Buses hp 25° angle, débit 070, 1/4” NPT-M

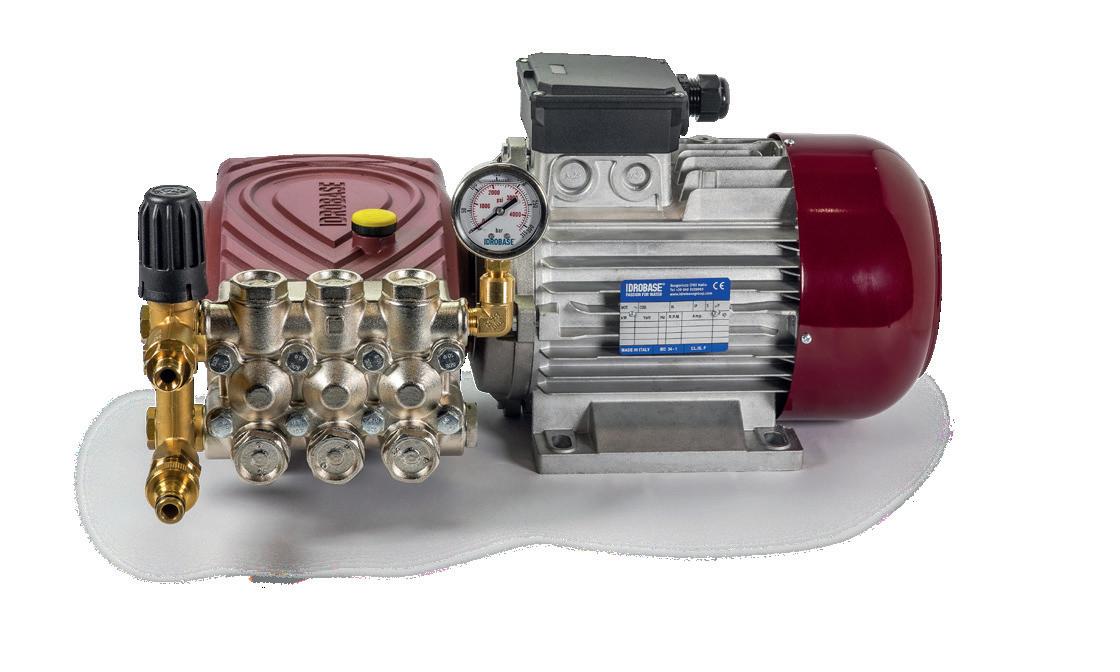

Données techniques
• Pompe professionnelle mouvement à bielles, 3 pistons en céramique, équipée de vanne de dérivation intégrée avec filtre et manomètre
Moteur électrique 1450Rpm 50Hz
ZX.B150-15-SC
ZX.B150-21-SC
ZX.B200-15-SC
By-pass

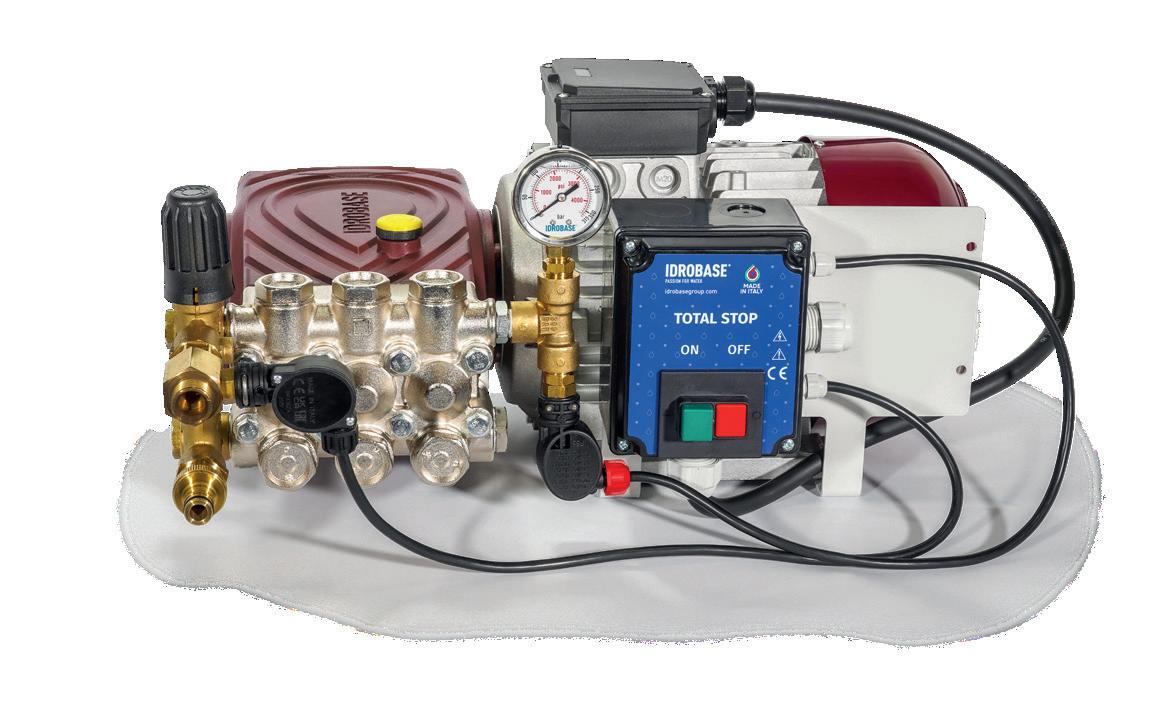

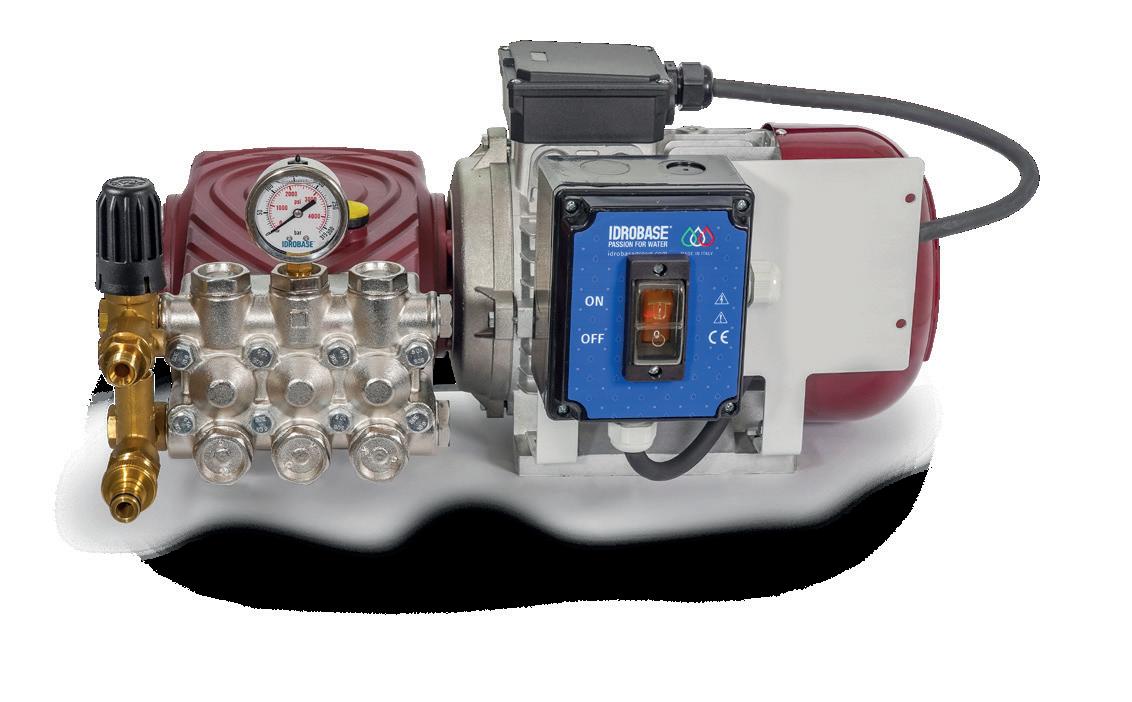

Données techniques
Pompe professionnelle mouvement à bielles, 3 pistons en céramique, équipée de vanne de dérivation intégrée avec filtre et manomètre
Moteur électrique (1450Rpm 50Hz) équipée de Tableau de distribution IP55 avec interrupteur magnétothermique ON/OFF
By-pass
ZX.B150-15-BP
ZX.B150-21-BP
ZX.B200-15-BP
Total Stop
ZX.B150-15-TS
ZX.B150-21-TS
ZX.B200-15-TS
