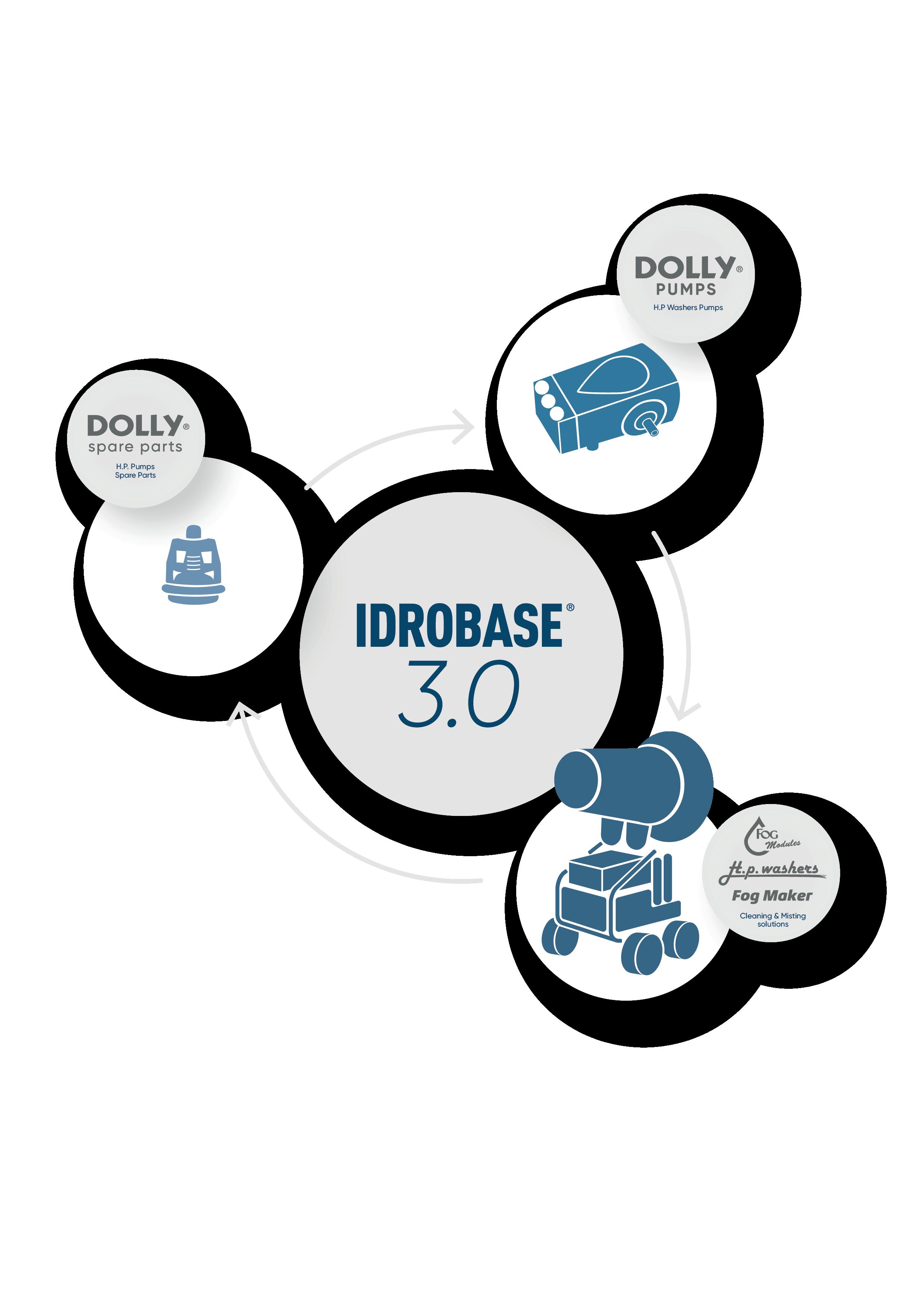

IDROBASE 3.0: L’ECOSISTEMA CHE
VALORIZZA LE PARTI.
IDROBASE 3.0 è un’offerta di soluzioni che unisce:
• l’affidabilità dei ricambi Dolly Spare Parts®
• la qualità brevettata e garantita delle Dolly Pumps®
• le performance di idropulitrici , sparanebbia e impianti di nebulizzazione
Ora puoi passare dalla semplice riparazione della tua pompa, con il catalogo di ricambi Dolly Spare Parts N.1 al mondo, alla sua sostituzione con una Dolly Pumps, con componenti interne firmate Idrobase, alla scelta di una soluzione completa e made in Italy, per il settore cleaning e misting.
Un sistema di tre elementi correlati e uniti da una visione industriale coerente, votata alla performance e alla durata

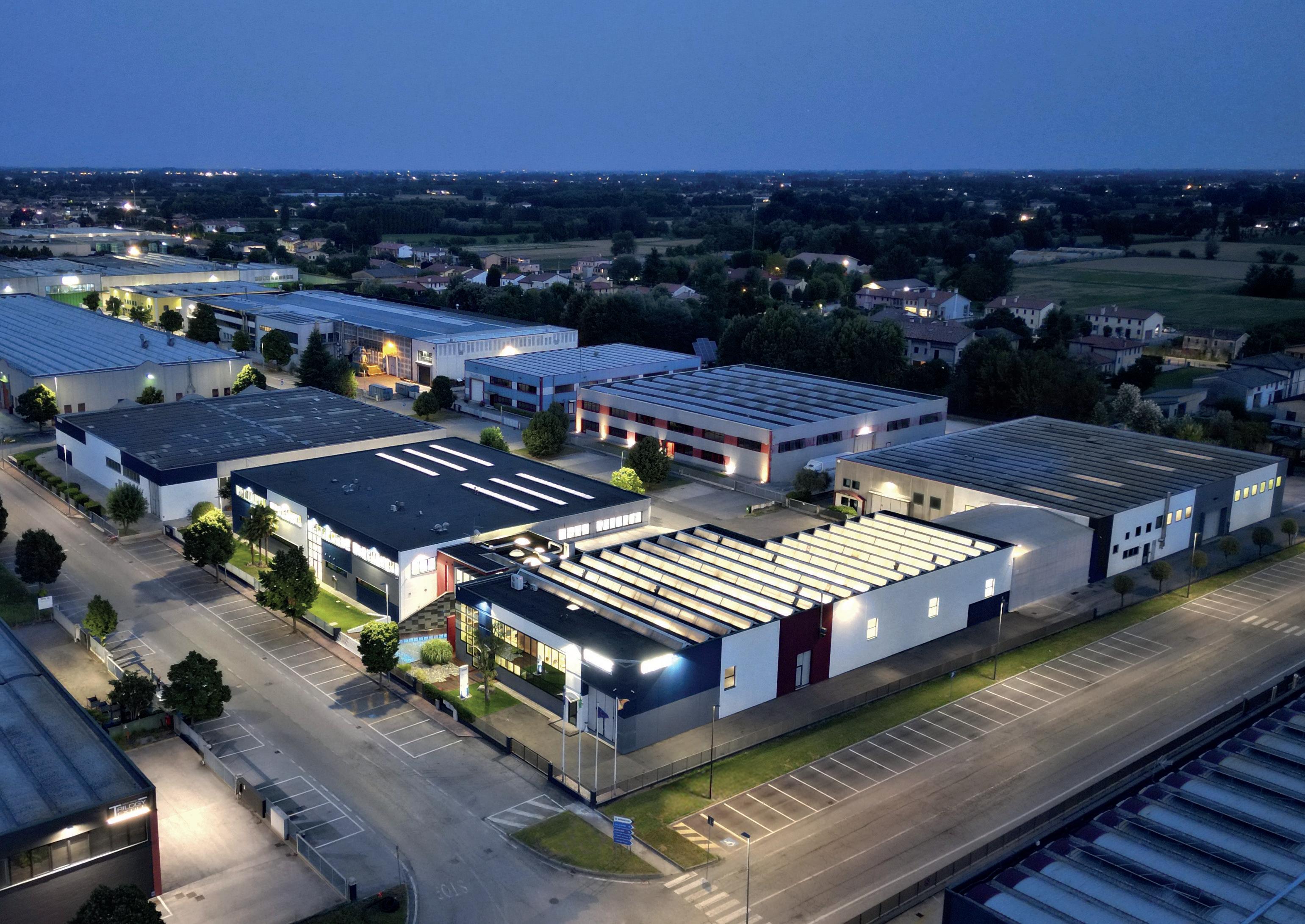

HEADQUARTERS OFSOLUTIONS
Borgoricco, Padova, Italy
UN MONDO DI INNOVAZIONI
Rispetto al modello precedente
Costi trasporto: colonna telescopica
Pronto all’uso: - 3 ore montaggio
*Inclusa in: FOG 60 CABRIO / FOG 60 / FOG EXTRA
Moduli da 2,2 a 4,8l/min con pompa IDRO9*
Rispetto ai modelli precedenti
Rispetto al modello precedente

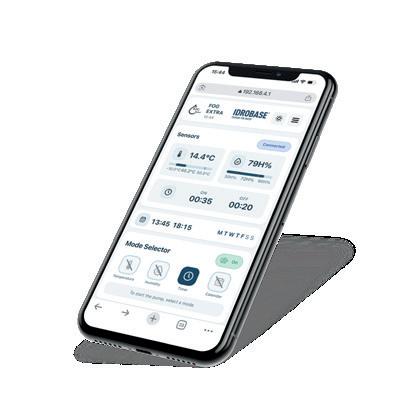

Gestione tramite smartphone

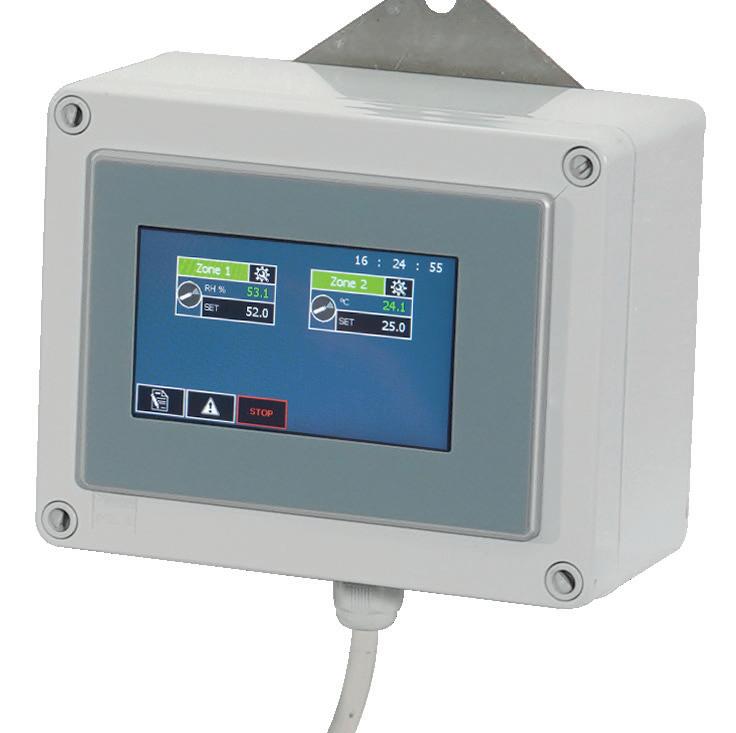

Fino a 16 zone indipendenti Controllabile e gestibile da remoto -50% g/min -3 ore
Durata doppia della pompa

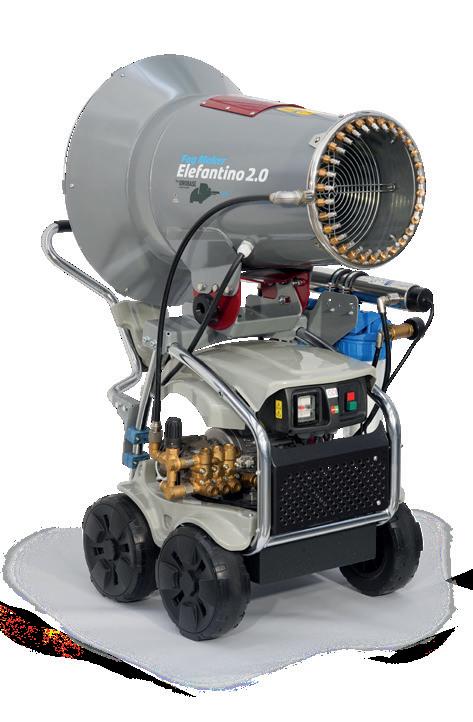

Rispetto a Fog Maker Elefantino
Extra sconto sul prezzo d’acquisto
Gittata

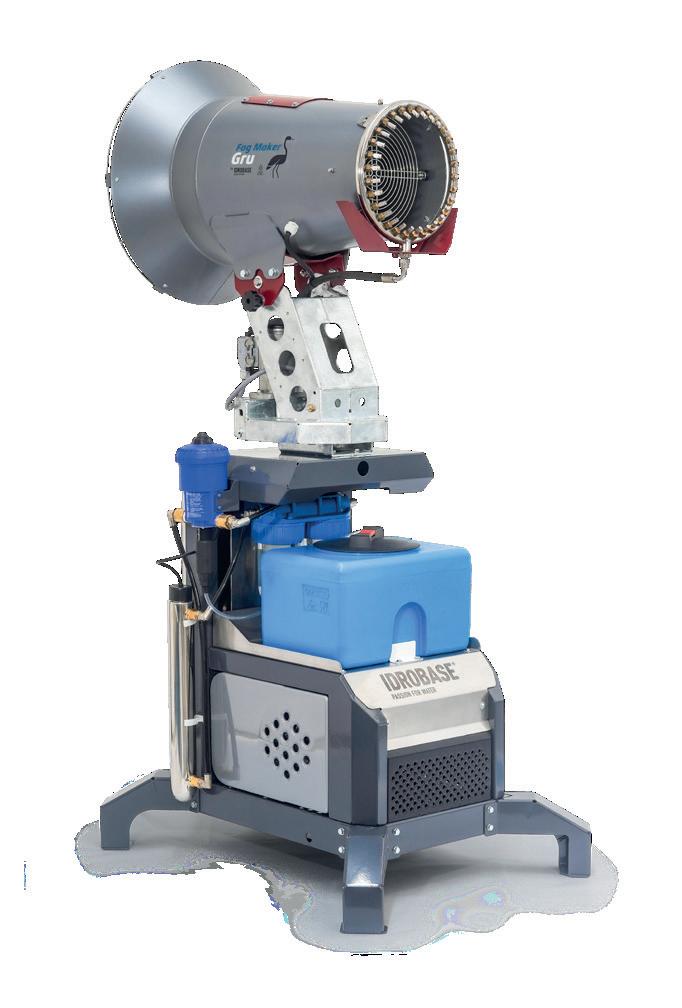

Rispetto a Fog Maker Gru
Area coperta Brandeggio (automatico)
Rispetto al modello precedente
Portata da 0,4 a 13 L/min
Interfaccia internet
Extra sconto sul prezzo d’acquisto
Costi di trasporto
Rispetto a Fog Maker Gufo
Soluzione brevettata
12 DIVISIONI AZIENDALI
Cleaning & Misting tailor-made systems
Industrial Misting

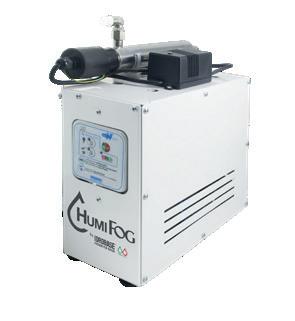

Humi Food
ENJOY YOUR LIFE NIGHT AND DAY
Outdoor Furniture
IDROTECH

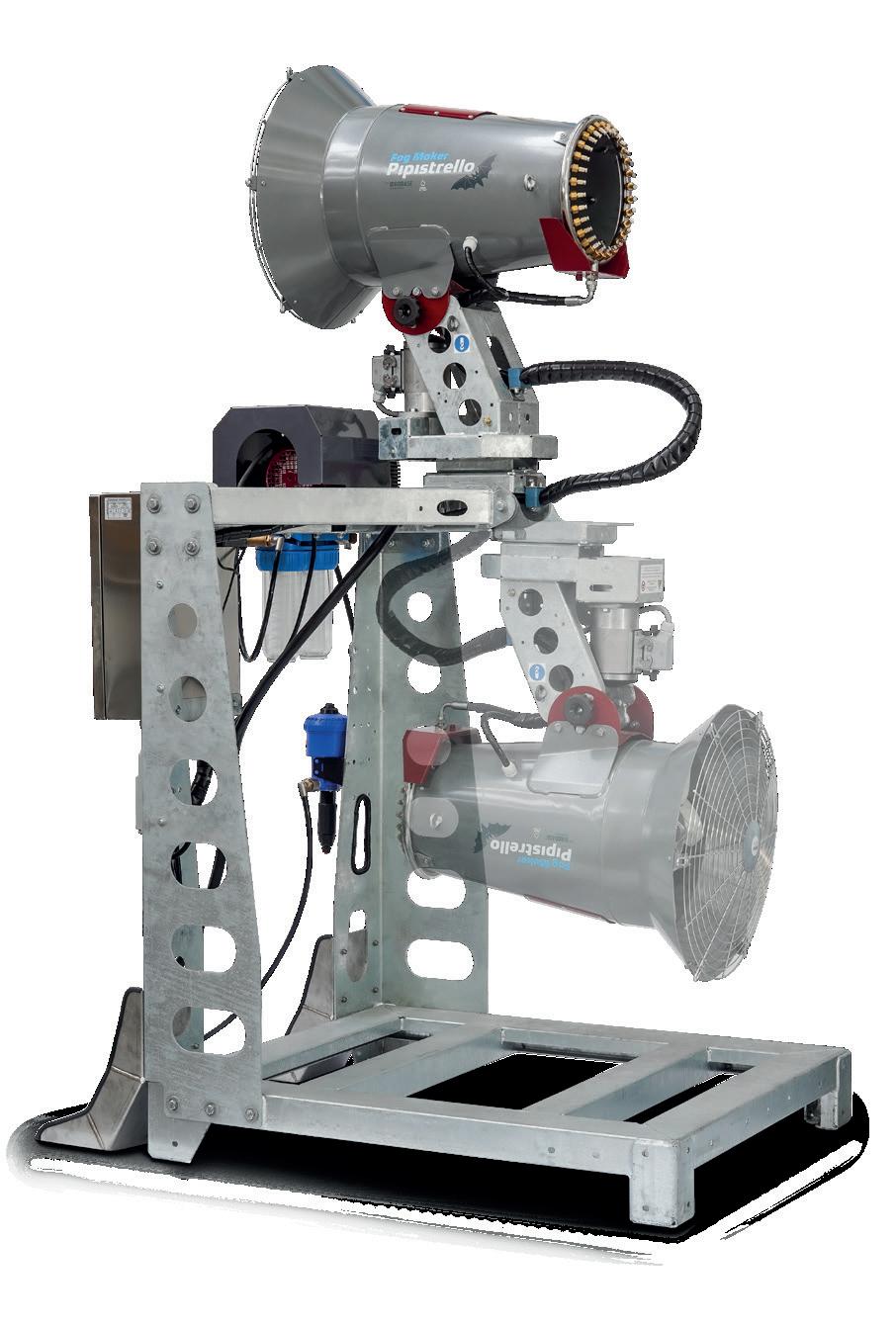

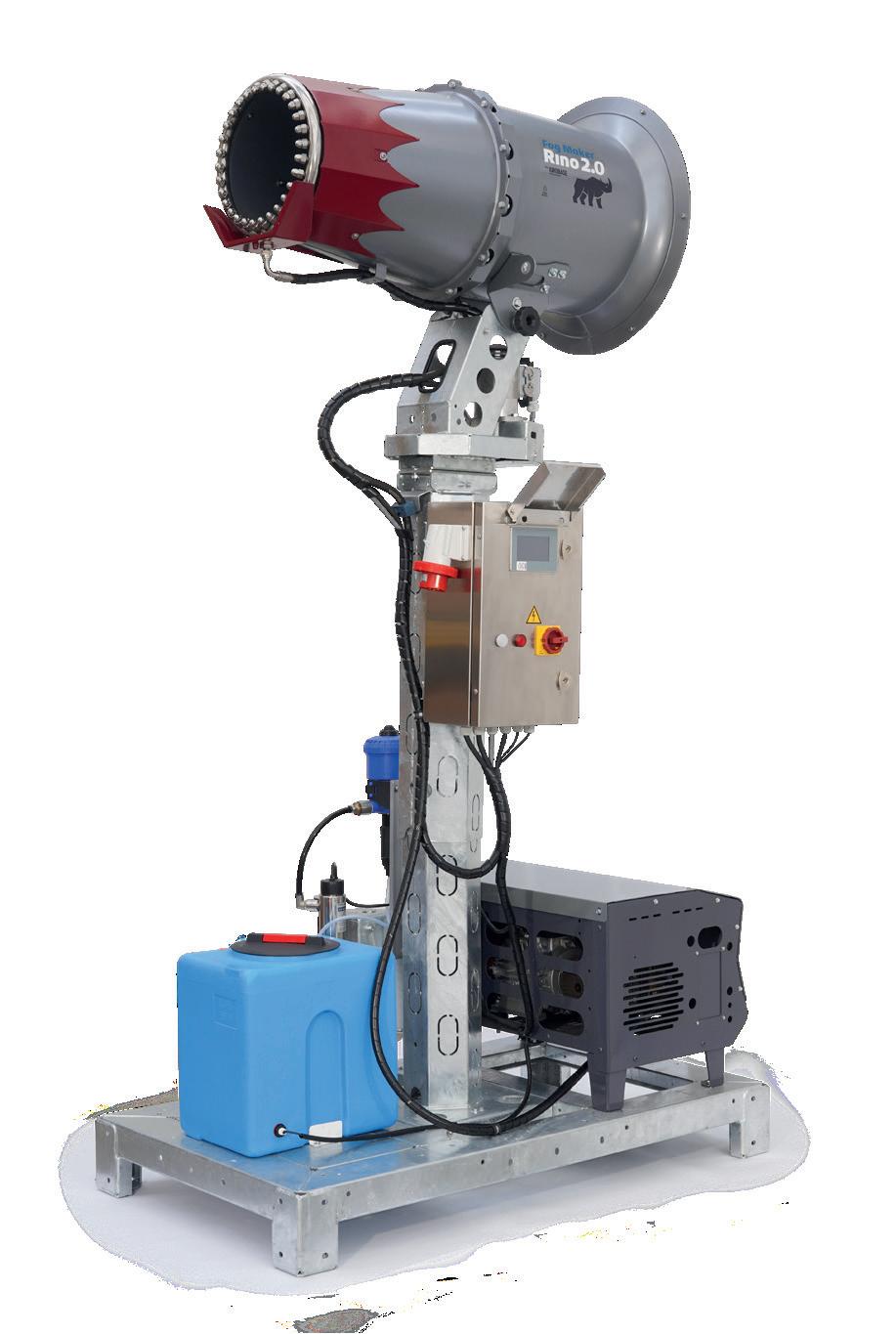

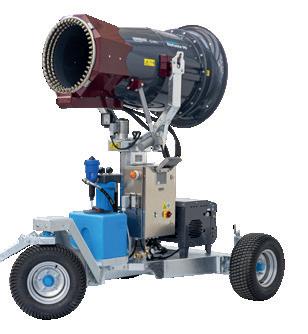

Fog Makers Cannons

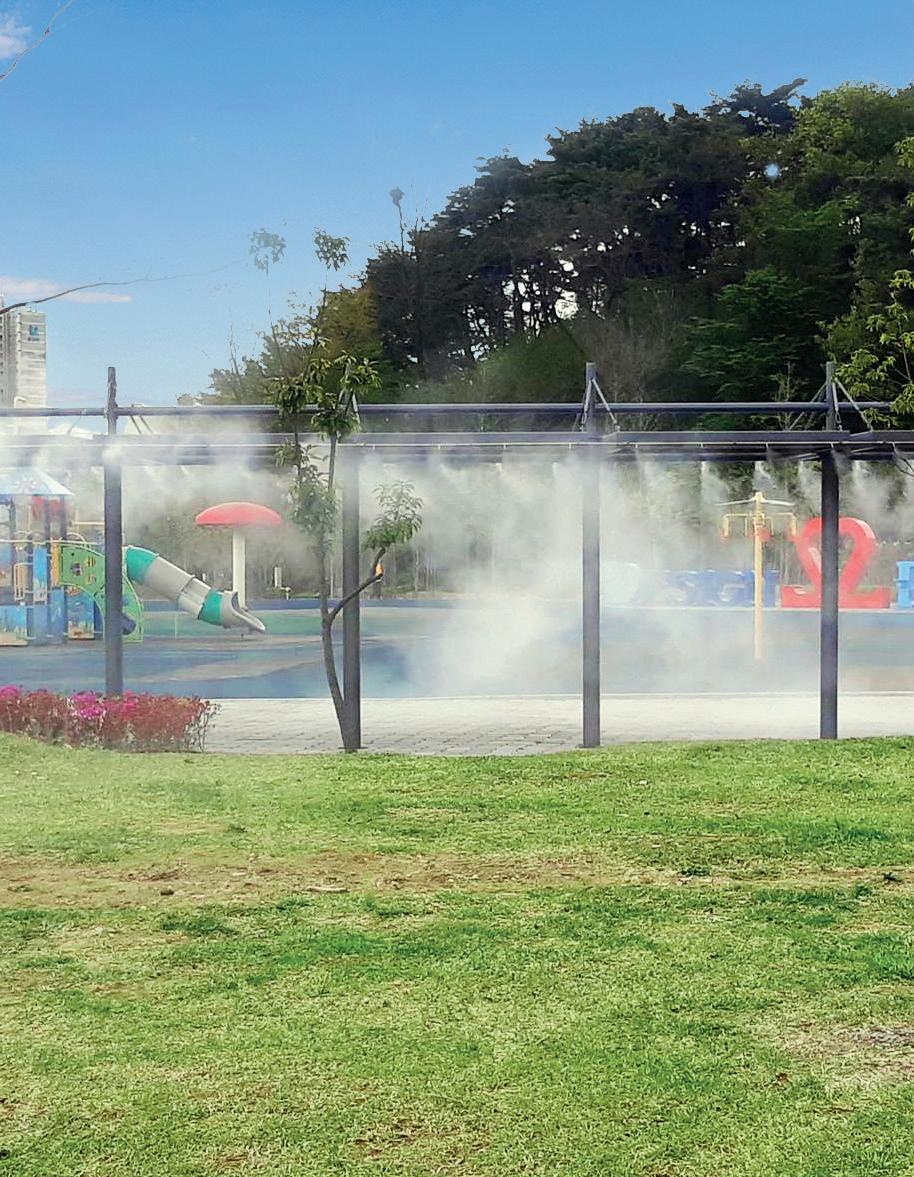

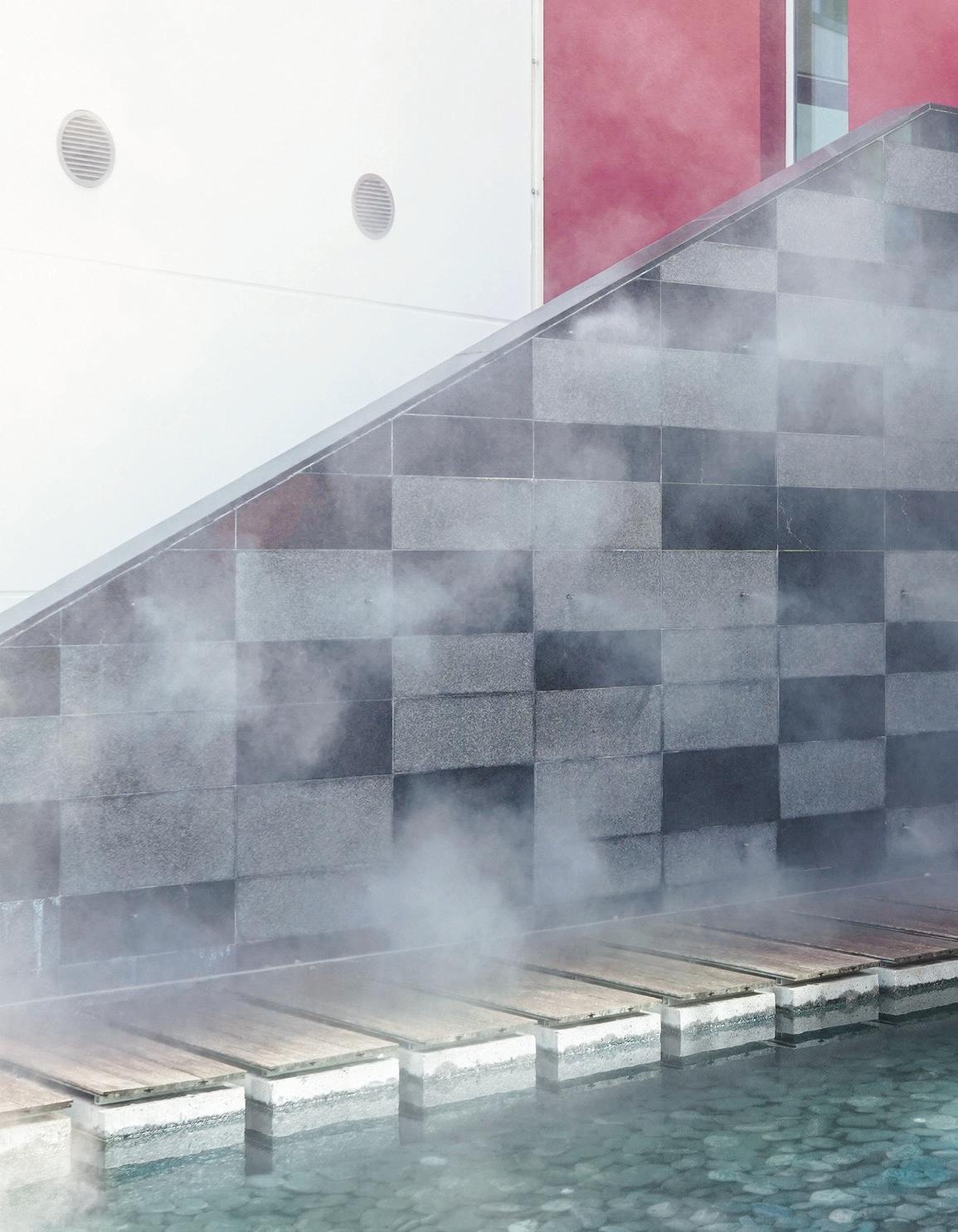

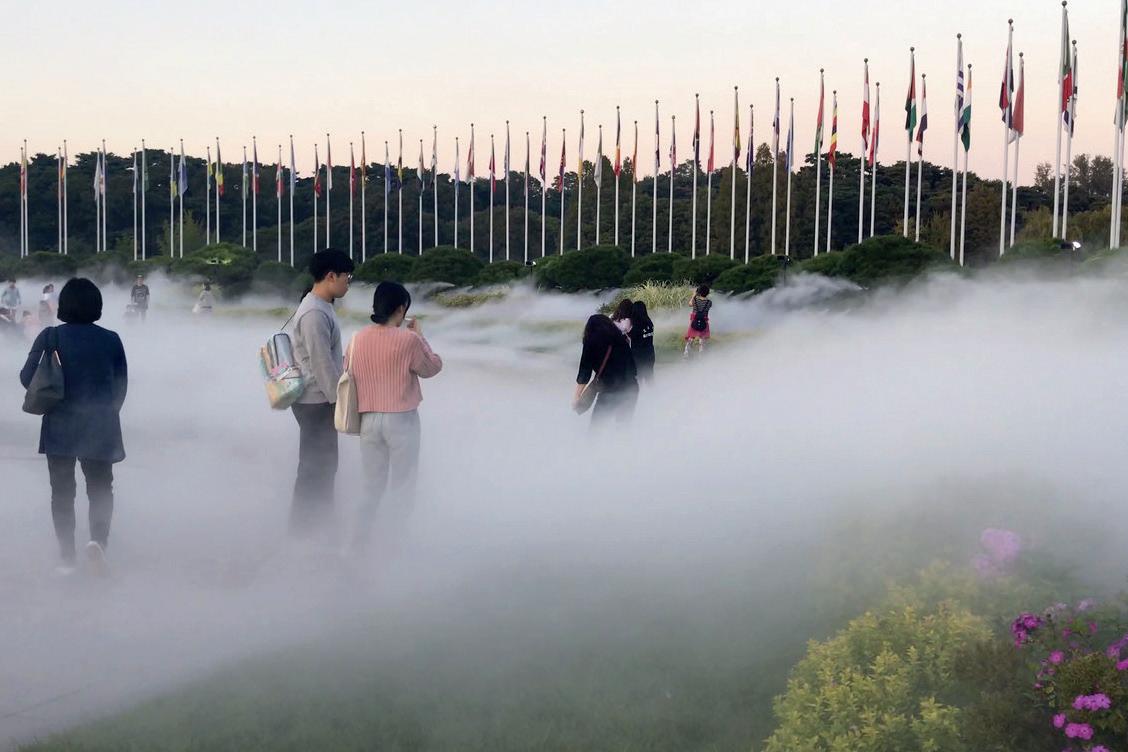

Residential & Commercial Misting
BKM ® , Disinfection & Sanitization
CLUB DEL MISTING
Misting Accessories
IDRO INNOVA
IDROTECH
IDROTECH
IDROSAN
CLUB DEI RIPARATORI

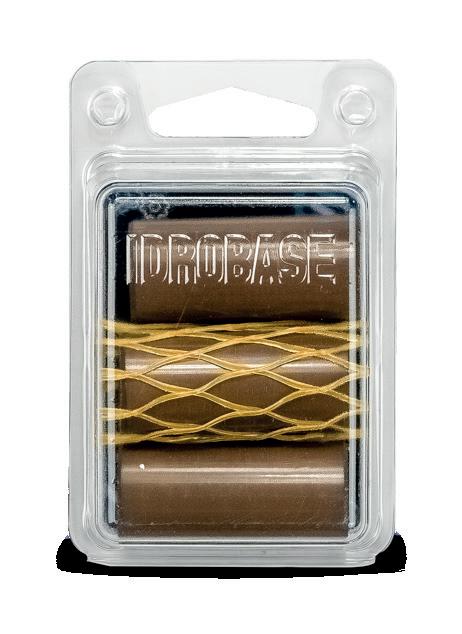

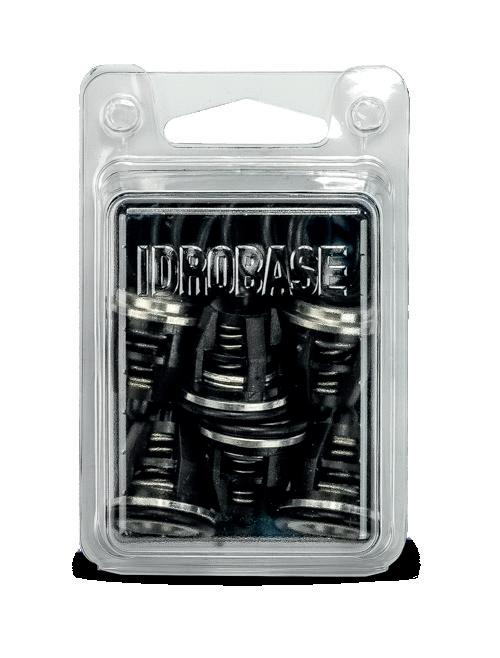

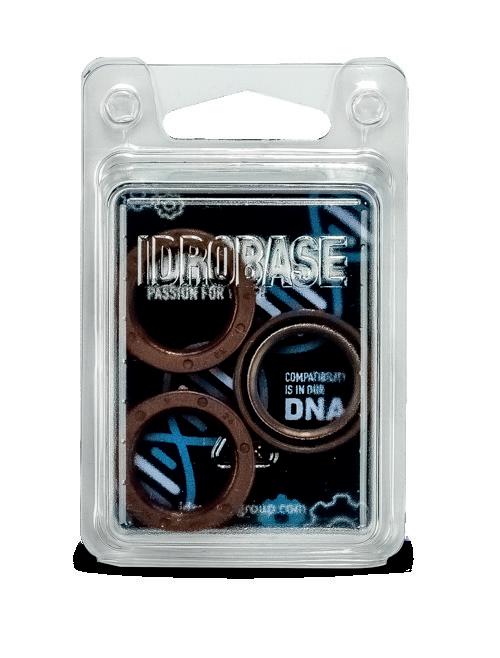

Dolly Spare Parts ® for pumps
Autobella ® & Car Wash Accessories
CLUB DEI RIPARATORI CLUB DEI RIPARATORI
HP Washers Accessories & Spare Components
Cleaning Machines
IDROTECH
Industrial Misting
PARLIAMO DI:
I NOSTRI COMMERCIALI
ALICE DE BIASE Ufficio commerciale
alice.d@idrobasegroup.com
+39 049 9336739
+39 334 9399868
ITA/ENG/ESP/FRA
SILVIA VANZO Ufficio Commerciale
silvia.v@idrobasegroup.com
+39 049 9336726
+39 351 5970267
Silvia_CdR
ITA/ENG/ESP/DEU
TOMMASO GAZZIGNATO
Responsabile Idrobase Ningbo
tommaso.g@idrobasegroup.com
+39 049 9336756
+39 349 0080257
tommy_italy
ITA/ENG
I NOSTRI TECNICI
DANIEL GASPARINI
Tecnico commerciale & Qualità
daniel.g@idrobasegroup.com
+39 049 9336768
+39 329 1297086
ITA/ENG
LUCA SARTOR
Responsabile ufficio tecnico
luca.s@idrobasegroup.com
+39 049 9336755
+39 348 7004172
ITA/ENG

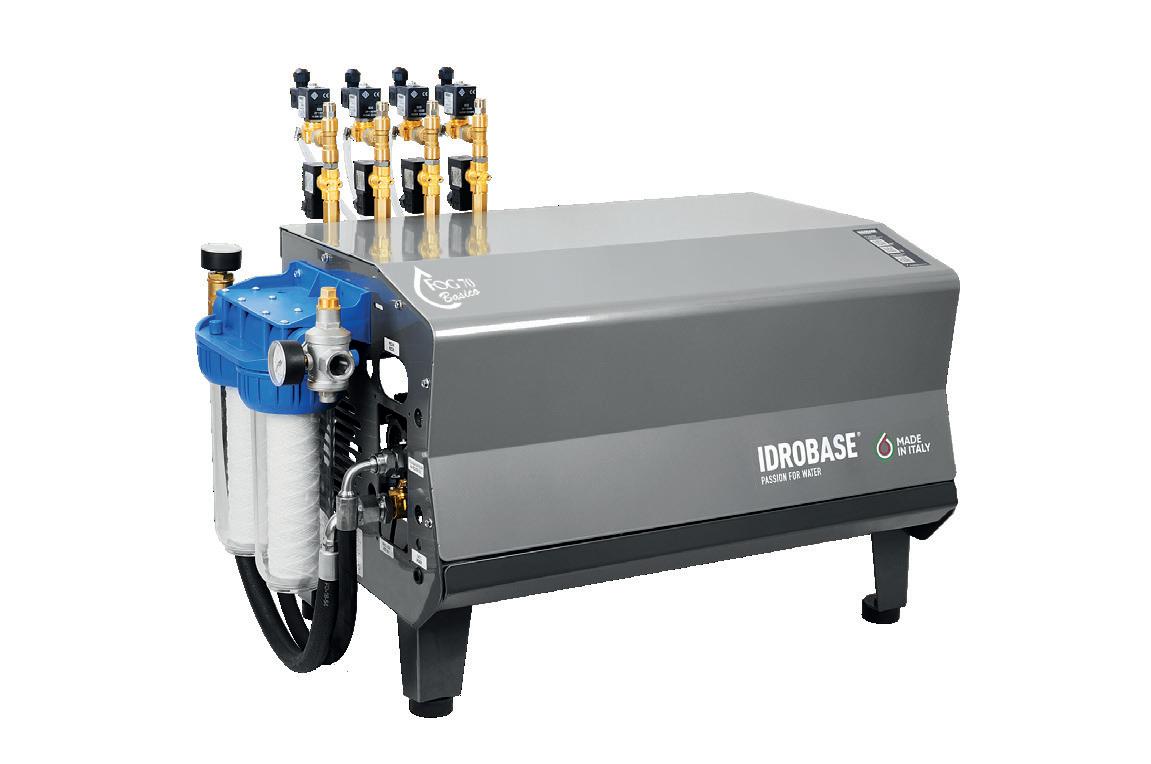

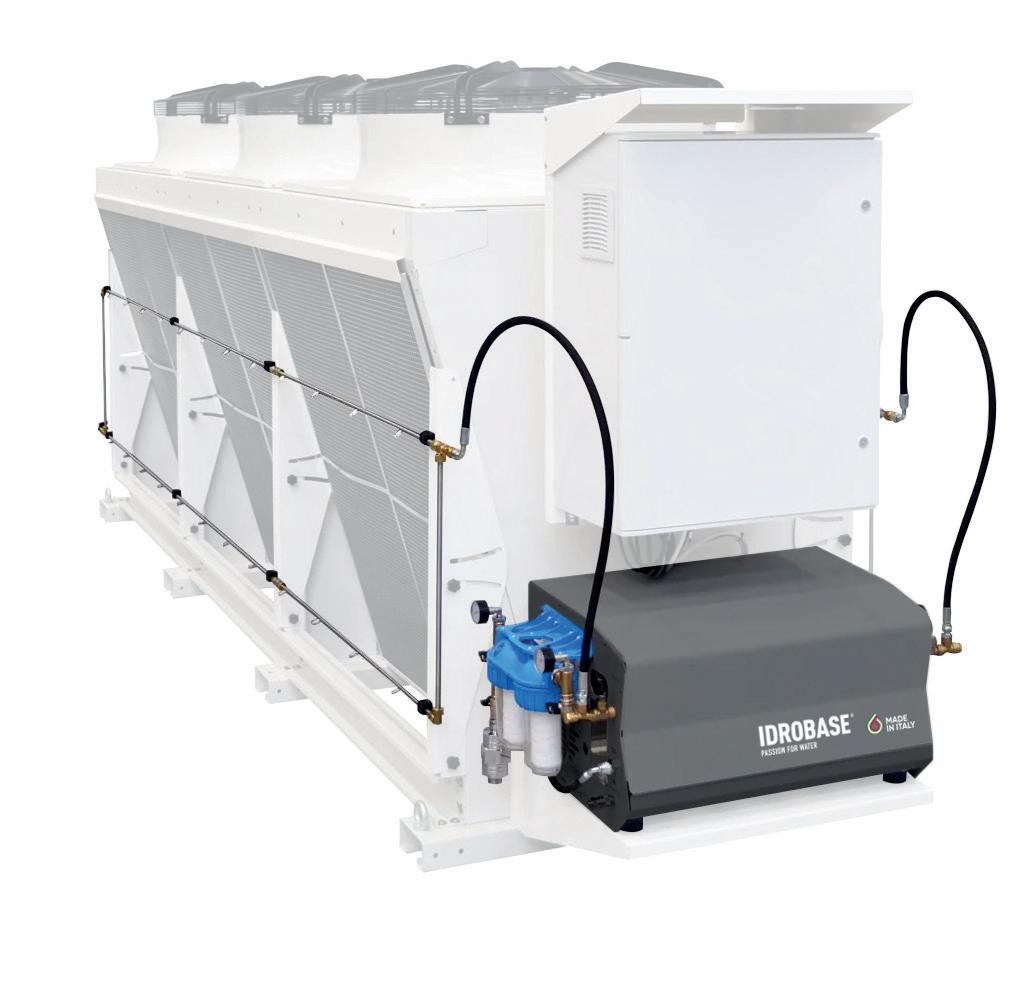

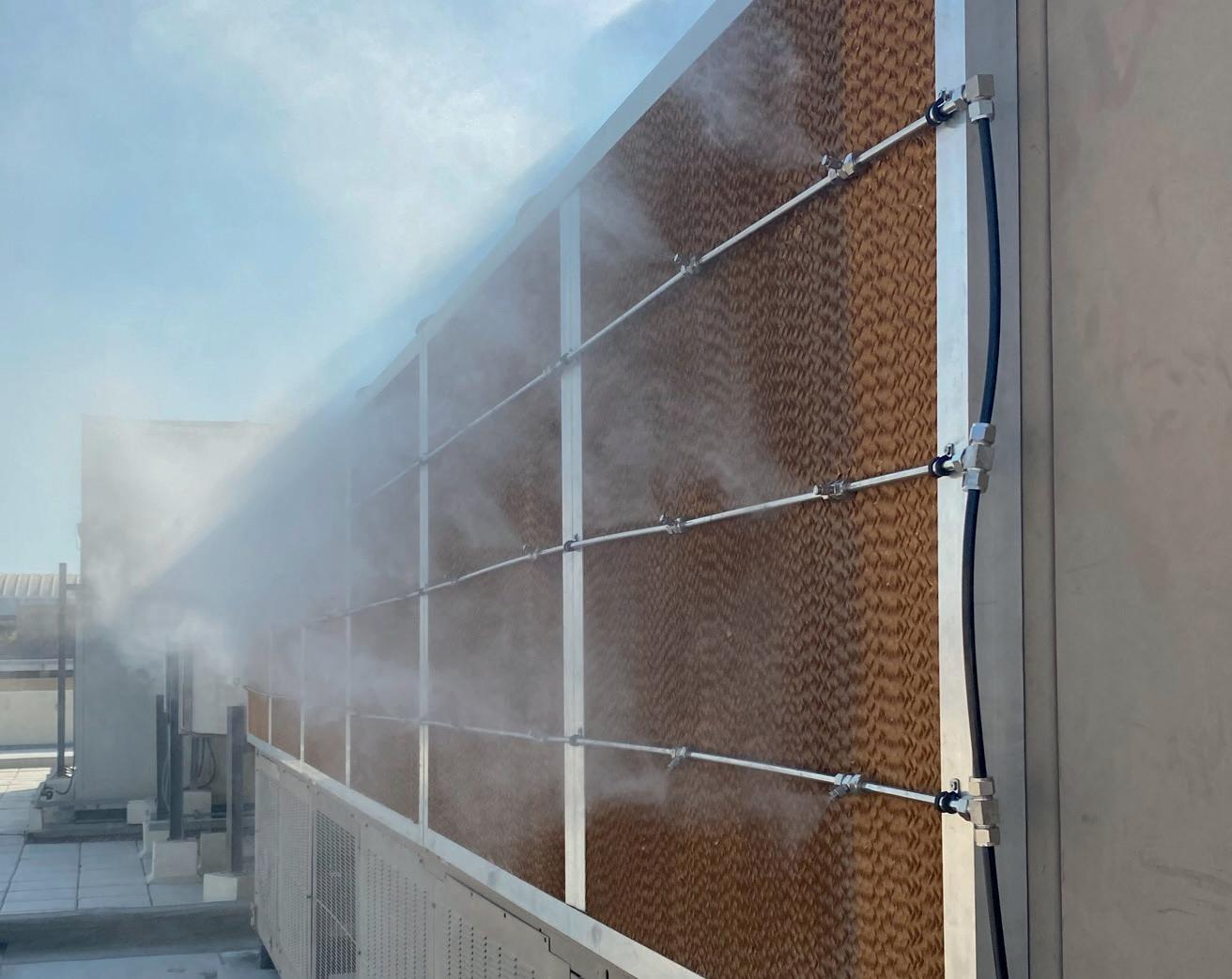

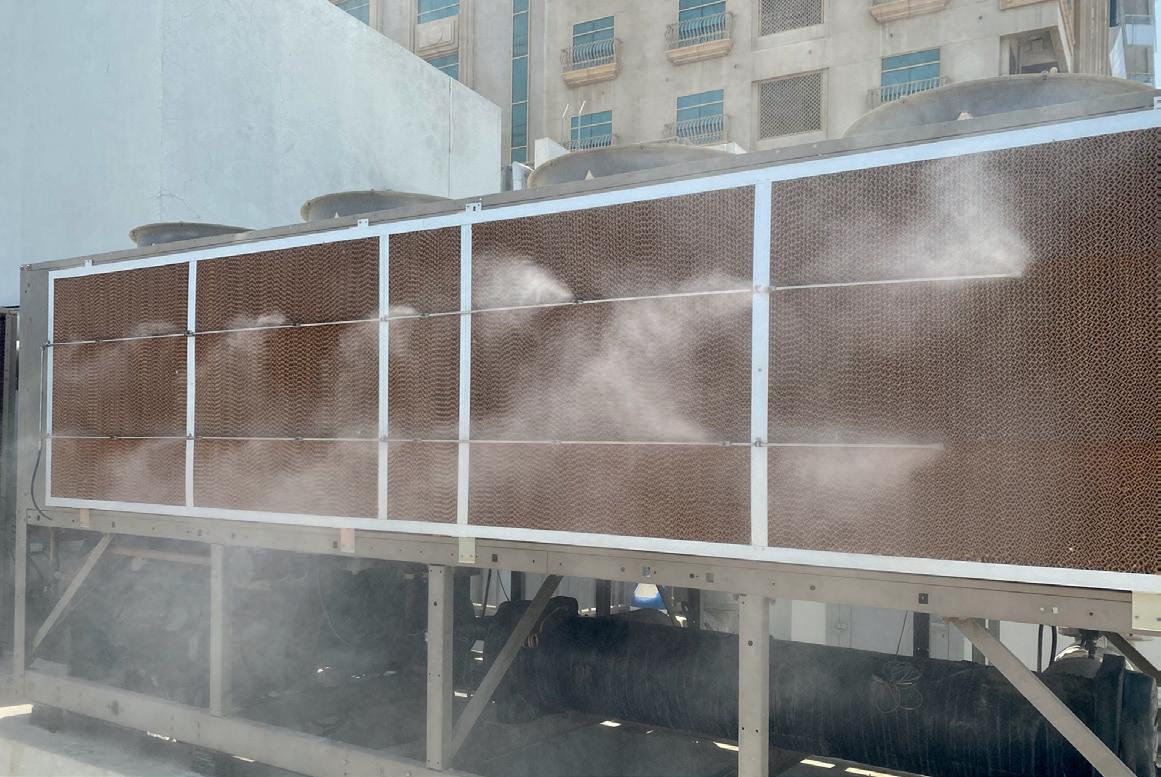

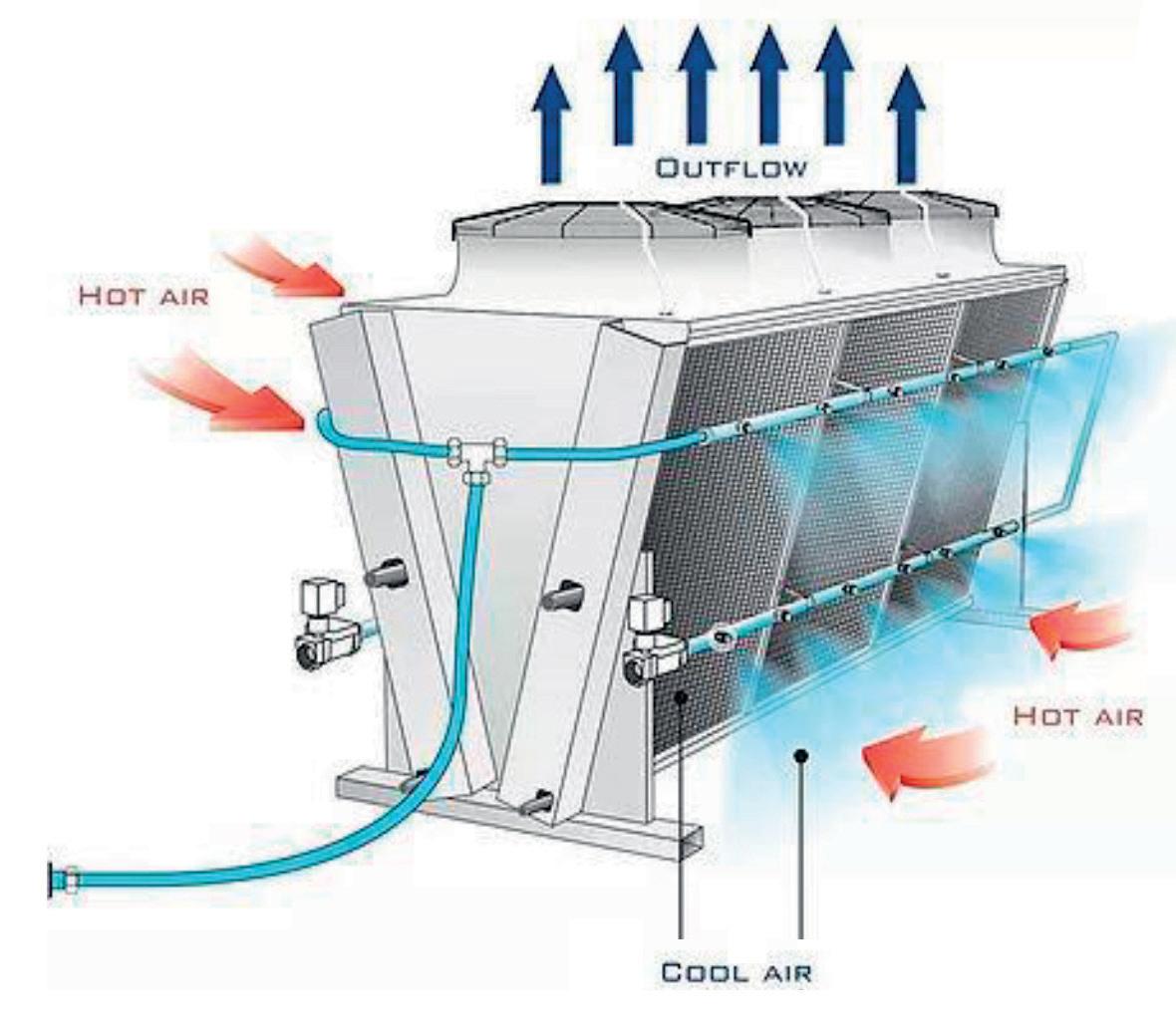

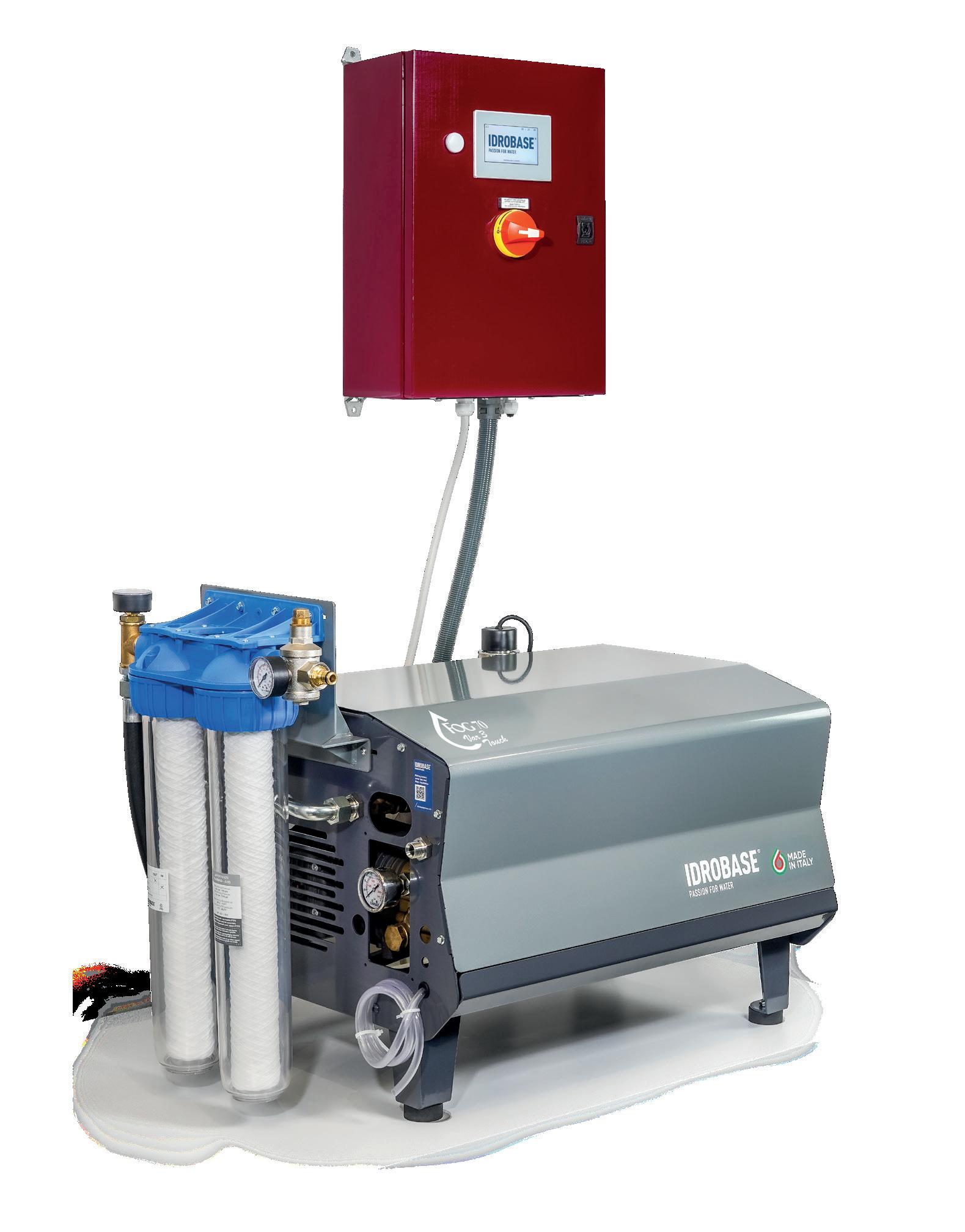

Raffreddamento adiabatico per dry cooler

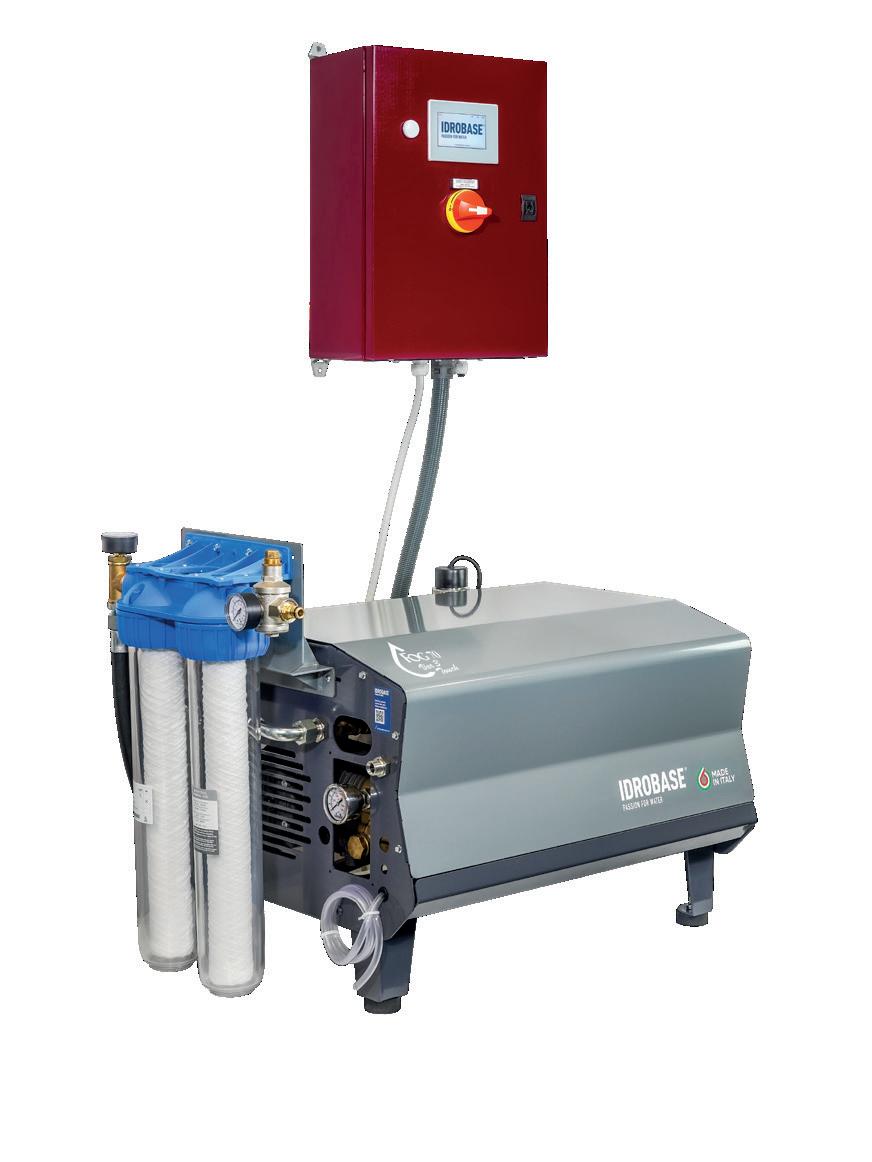

Sistema Adiabatico ad alta pressione per dry cooler
Sistema Adiabatico è stato studiato per aumentare lo scambio termico adiabatico del dry cooler, la nebulizzazione di acqua in microgoccie riduce la temperatura dell’aria adiacente al dry cooler contribuendo ad aumentare l’efficienza del macchinario.
Capacità di raffrescamento
Nebulizza acqua sterilizzata
Kit Sistema
Adiabatico
70bar 9l/min 1,5kW (3x100V)
70bar 11l/min 1,5kW (3x400V)
70bar 15l/min 2,2kW (3x400V)
70bar 21l/min 3kW (3x400V)
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.204C di fattore portata 020 (0,075l/min) a 70bar
Tubo in poliammide per alte pressioni ø9,6mm (in metri)
Tubo in acciaio inox AISI 303 ø9,6mm
Slip lock smart ø9,6mm, in acciaio inox AISI 303
Pinza troncatubi per tubo poliammide ø2-12mm
Raccordo rapido giunzione tubi, “tee”, ø9,6mm
Tappo fine linea in acciaio inox AISI 316, ø9,6mm
Vantaggi principali
• Aumento della capacità di raffreddamento fino al 30%
• Riduzione del consumo energetico fino al 30%
• Aumenta l’efficienza del sistema HVAC e riduce i costi di esercizio
• La manutenzione è ridotta al minimo e prolunga la vita del sistema
• Bassi costi di investimento
• Rapida installazione
VentoFresco
è un sistema completo di nebulizzazione e ventilazione per tutti i tipi di allevamento.

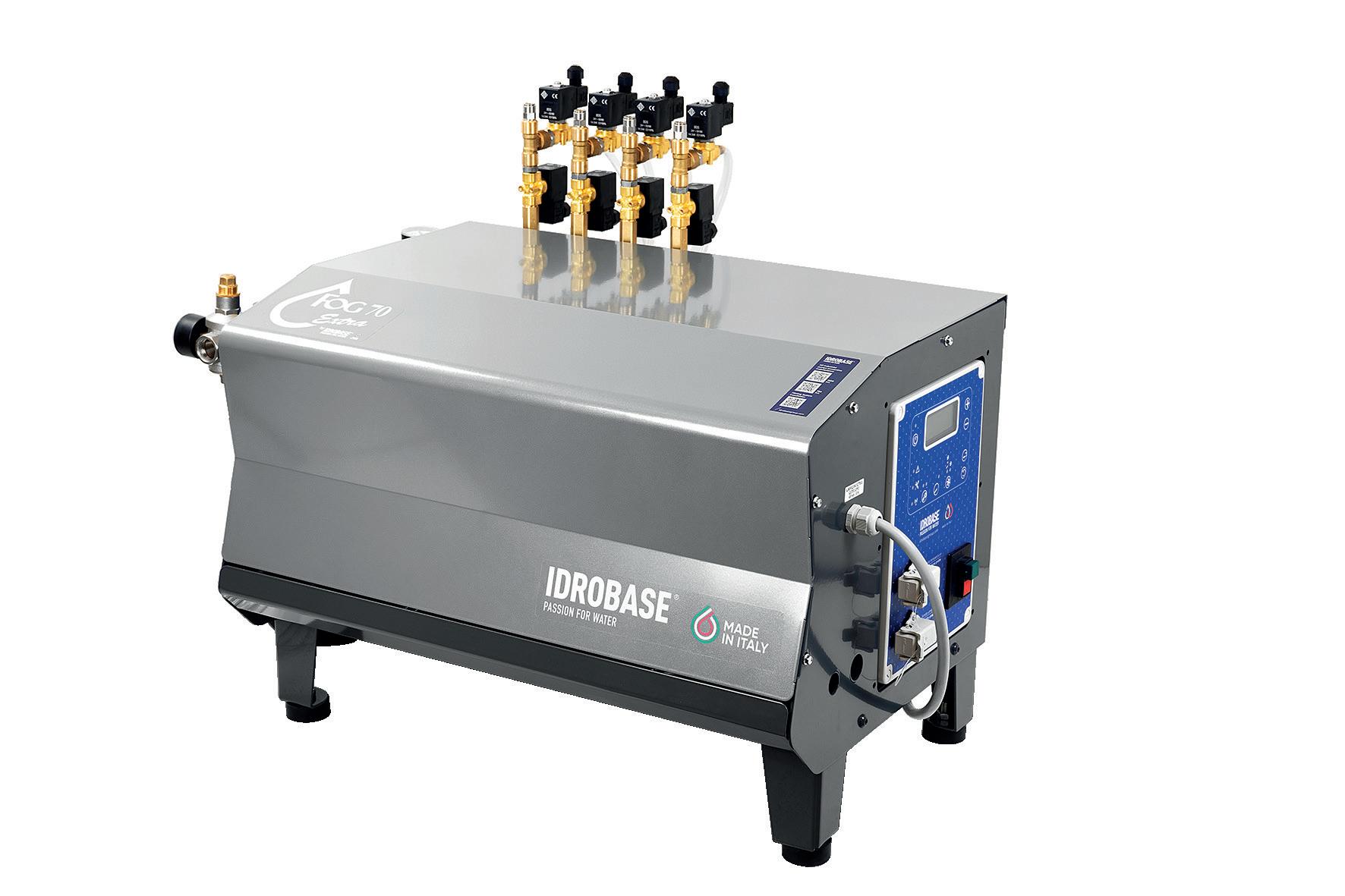

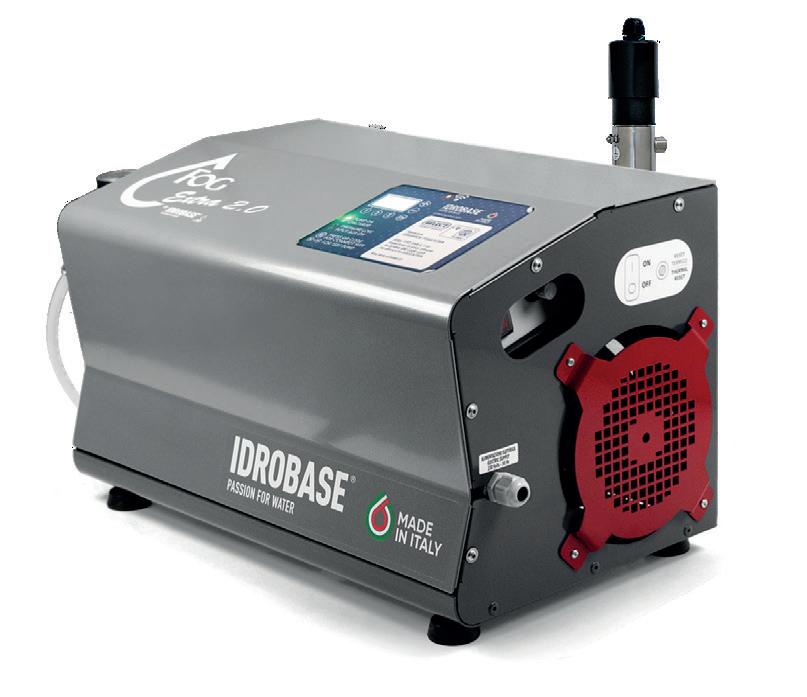

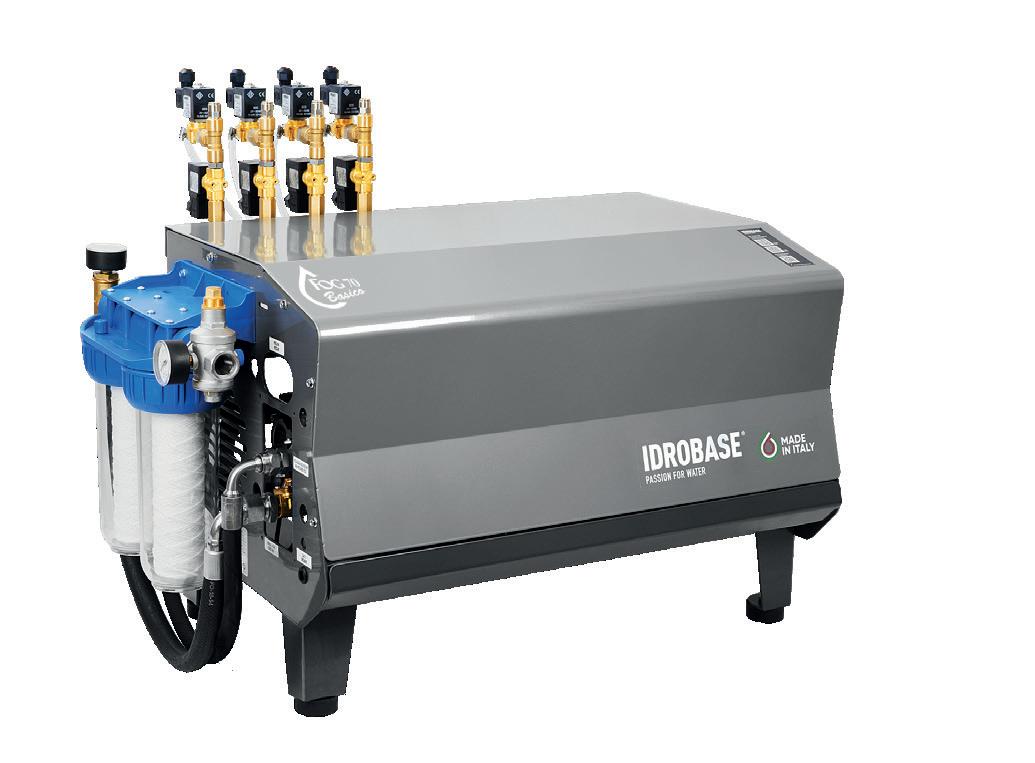

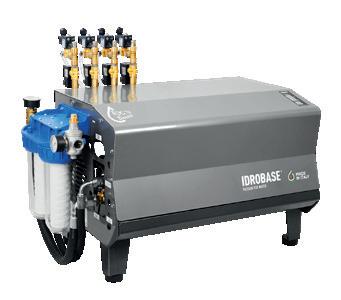

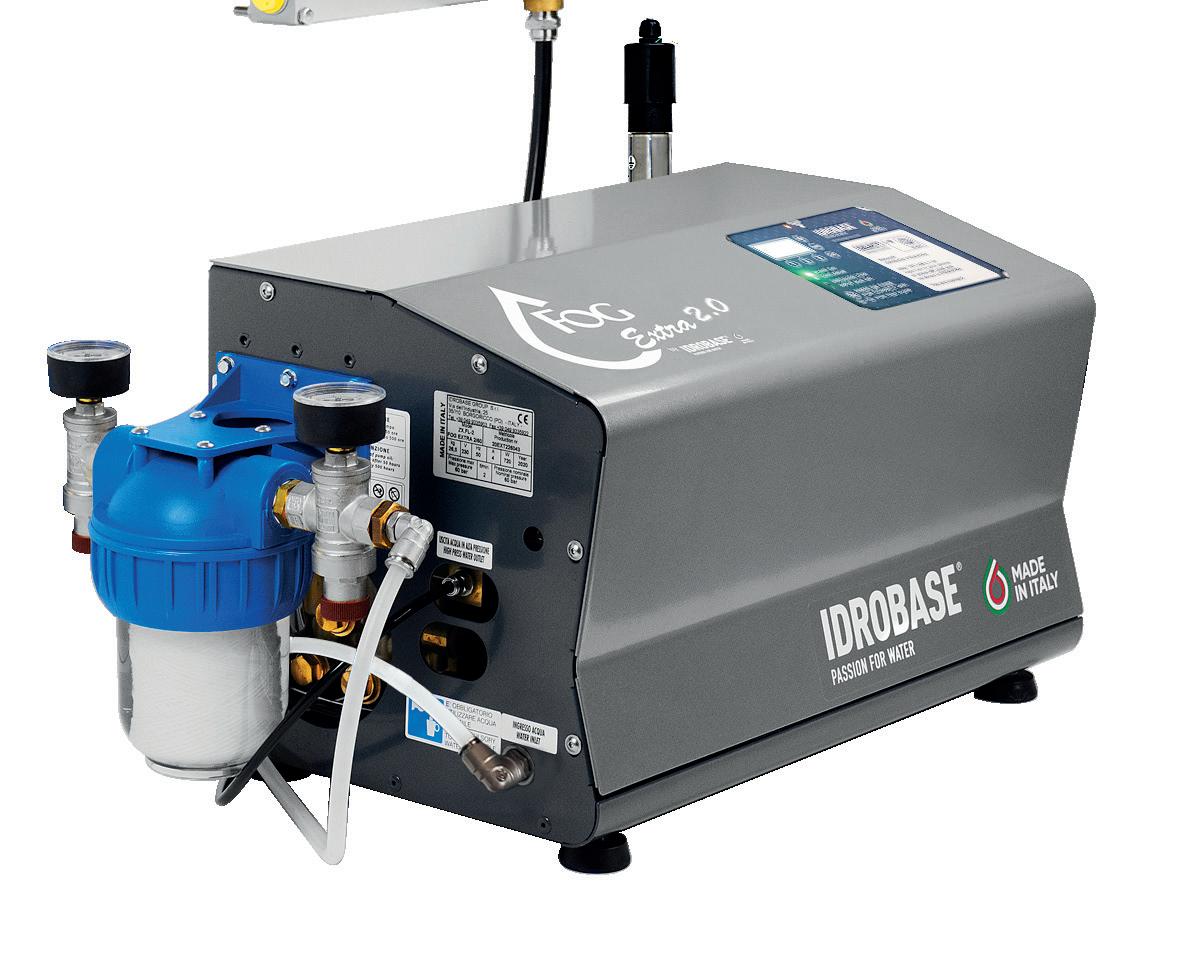

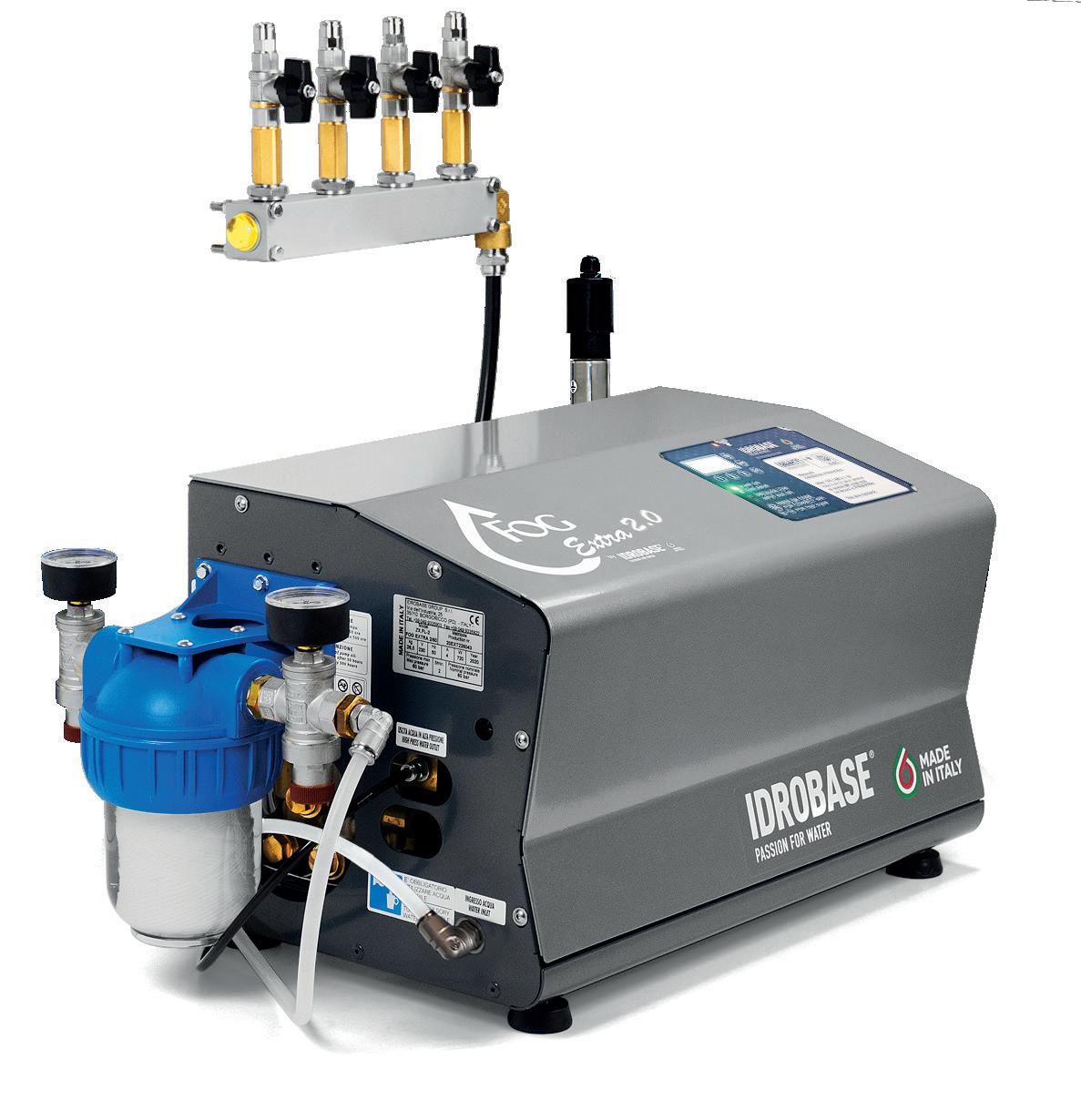

È alimentato dal modulo Fog 70 Extra, modulo pompante a 80 bar, e genera un flusso di nebulizzazione ventilata tramite un circolatore d’aria dotato di una corona in acciaio inox AISI 316, completa di ugelli antigoccia.
Autonomo

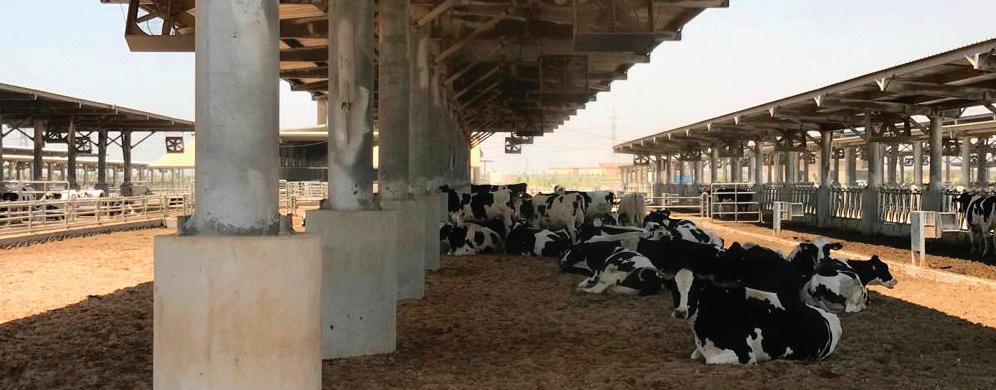

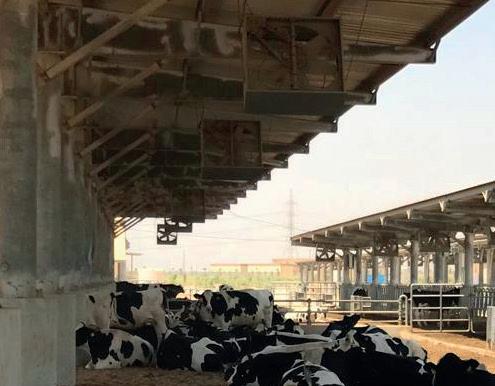

VentoFresco refreshes and sanitizes the “city of cows”
Maggiore produttività
VentoFresco raffresca stalle e allevamenti riducendo lo stress da calore che indebolisce e rende meno produttivi gli animali.
Aumenta l’appetito e diminuisce drasticamente il tasso di mortalità, ne deriva un generale benessere per
Animali in salute
VentoFresco abbatte le poveri, responsabili dell’insorgere di malattie e problematiche respiratorie negli animali.
Il movimento degli animali solleva dal terreno detriti, sporcizia e polveri nocive per la loro salute
l’animale che si traduce in: più latte, più carne, più uova e più cuccioli
La nebulizzazione di VentoFresco abbatte istantaneamente le particelle di polvere, impedendo il proliferare di germi e batteri e salvaguardando il benessere degli animali.
Libera dagli odori
VentoFresco elimina le emissioni odorigene prodotte costantemente negli allevamenti.
La nebulizzazione ventilata libera dalla presenza di gas nocivi, anidride carbonica e odori prodotti dal metabolismo e dalle deiezioni degli animali.
Sia per sottostare ai limiti previsti dalla legge che per salvaguardare la salute degli animali e di chi lavora in stalle ed allevamenti è necessario eliminare efficacemente queste esalazioni, immediatamente e direttamente lì dove vengono generate.
VentoFresco refreshes and sanitizes the “city of cows”
Esempio di configurazione
Stalla con 18 ventilatori
N. 4 moduli
• 70bar
• 3x400V-50Hz
• da 96 ta 240 ugelli
12 ventilatori
N. 18 ventilatori circolatori
• Ø 130cm
• 230V-50/60Hz
6 ventilatori
N. 18 corone acciaio inox AISI 316
• Ø 80cm
• n. 8 ugelli FP02
VentoFresco genera un flusso di nebulizzazione ventilata tramite un circolatore d’aria 51” e una ventola da 130cm.
Esempio di configurazione
Stalla con 18 ventilatori

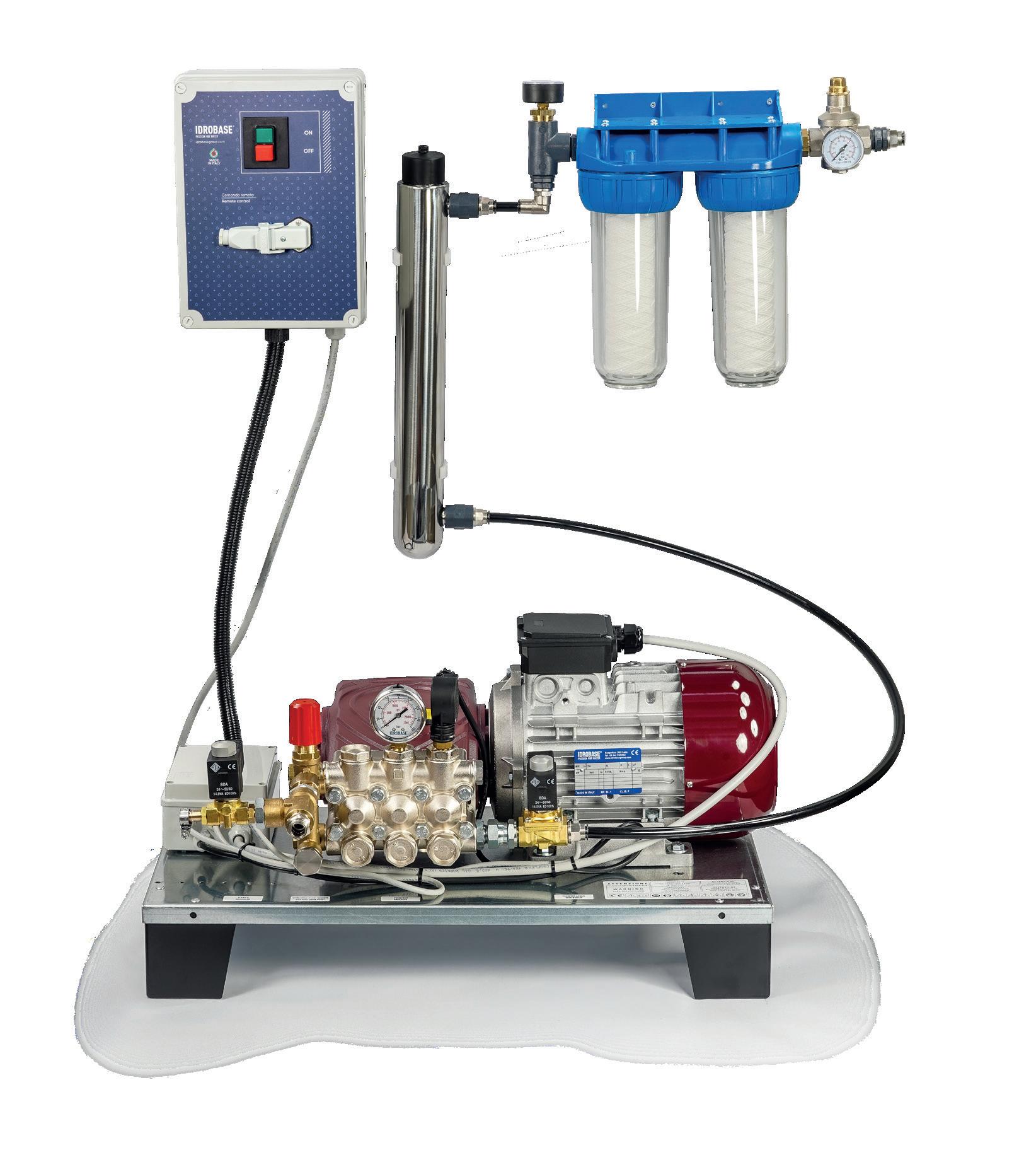

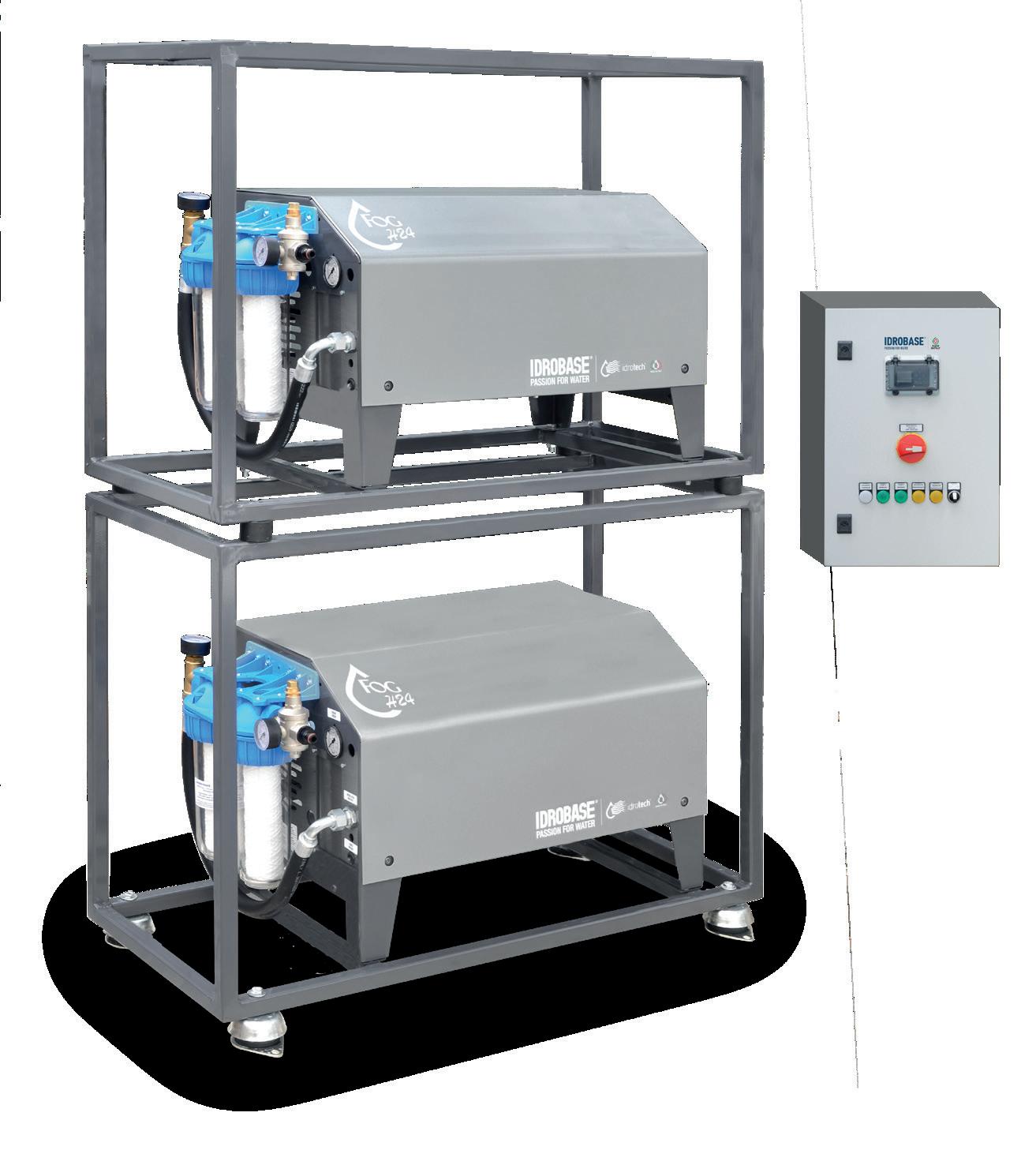

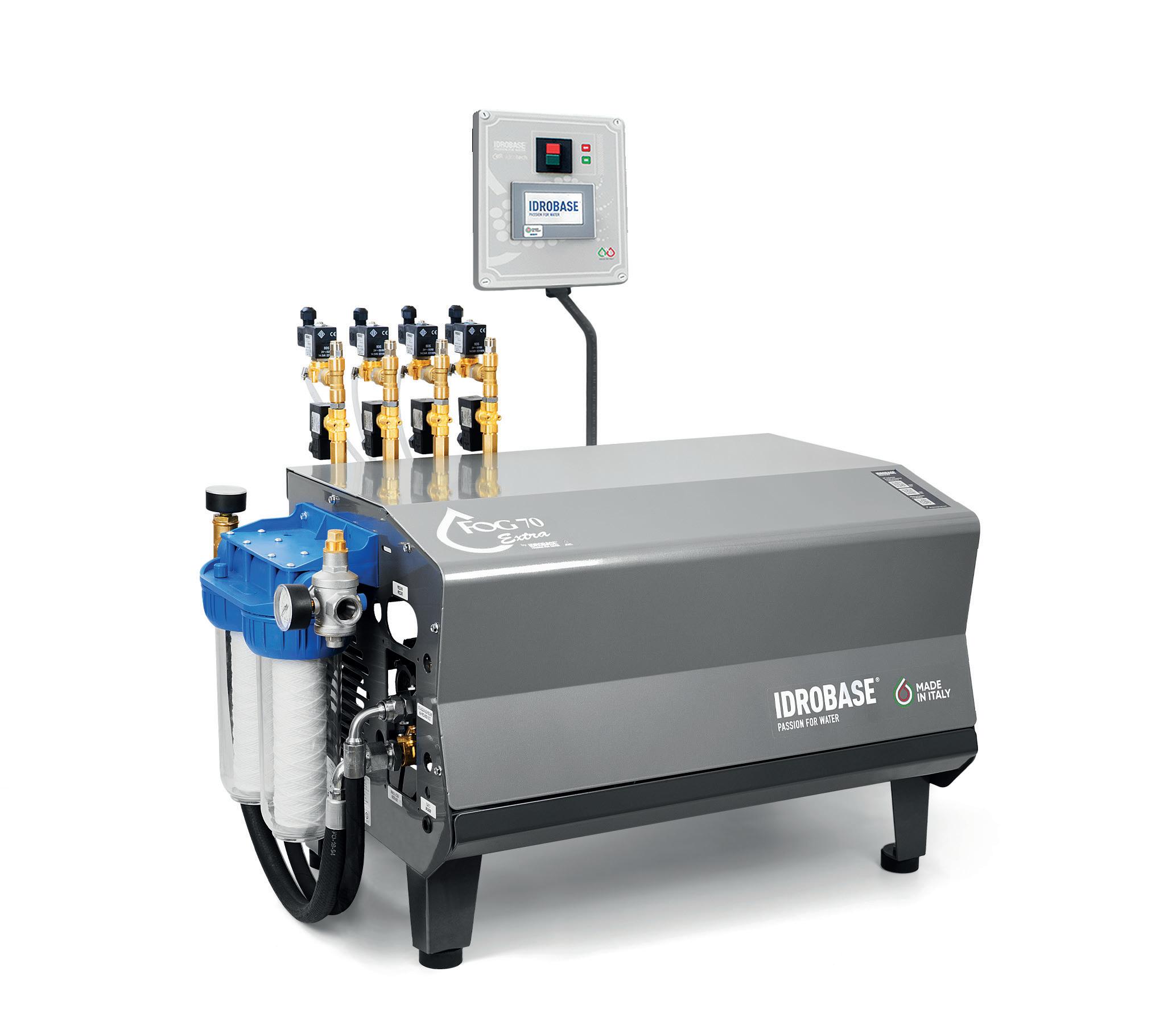

Modulo pompante FOG 70 EXTRA, 3x400 W-50Hz, 70bar, pompa professionale a bielle, completo di timer, termostato, umidostato e programmatore settimanale
Circolatore aria 51”, 230V50/60Hz, 1,1kW, 41306 M3/h
Dimensioni: 1380x1380x330mm Peso: 52Kg
Corona in acciaio inox AISI 316, completa di ugelli antigoccia FP02, filtro AP e raccordo slip-lock per tubo poliammide 9,6mm
Kit ingresso acqua 10” completo di stabilizzatore di pressione, staffa supporto, cartucce in filo avvolto da 5 e 1mcr, tubo collegamento, chiave serraggio e cartucce di ricambio (5+5 pz)

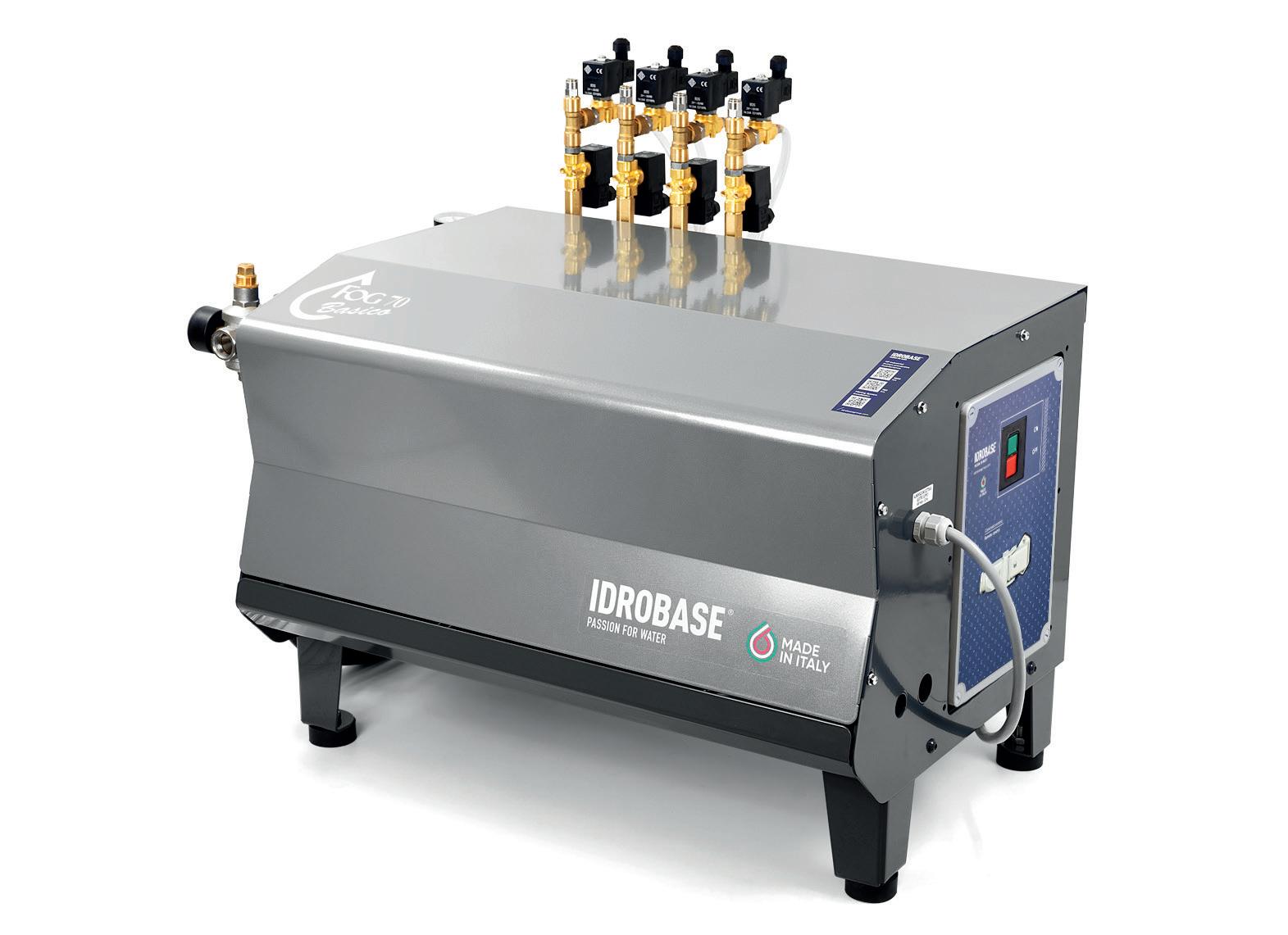

Kit uscita 4 linee a.p., ø9,6mm completo di filtri alta pressione, valvole di intercettazione raccordi partenza per tubo poliammide ø9,6mm e collegamento a moduli fog

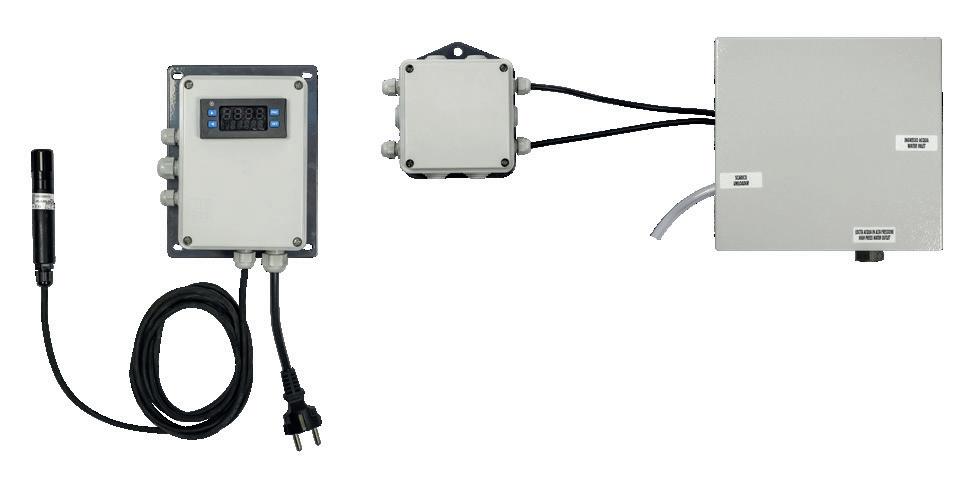

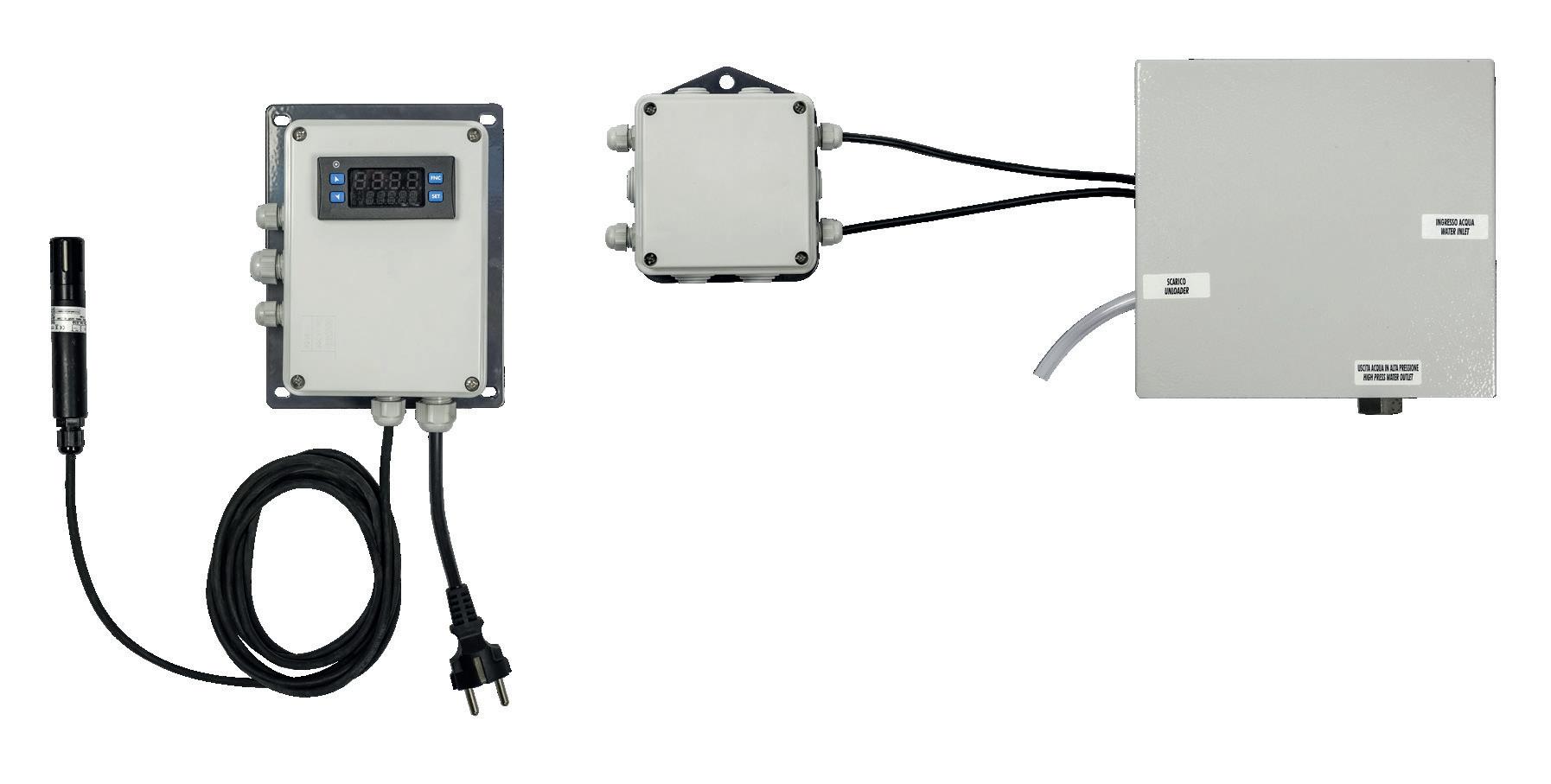

Sonda di temperatura, (per termostato di serie), con cavo 20m

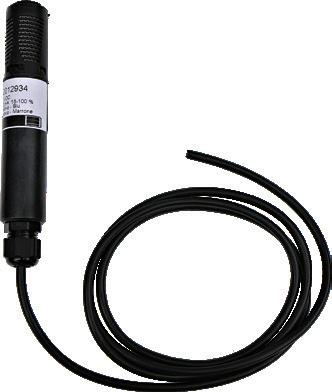

Sonda di umidità 4:20mA, (per umidostato di serie), con cavo 20m
Tubo a.p. in poliammide, ø9,6mm, rotolo da 100m, nero (pressione max 100bar a 23°C)
Raccordo slip-lock a tee, in ottone nichelato, ø9,6mm
Pinza troncatubi per tubo poliammide ø2-12mm

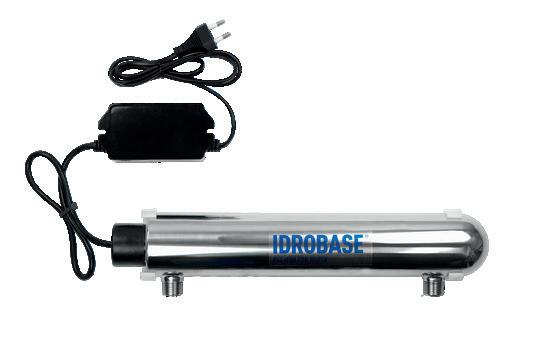

Lampada sterilizzatrice per acqua a raggi UV (inclusa)

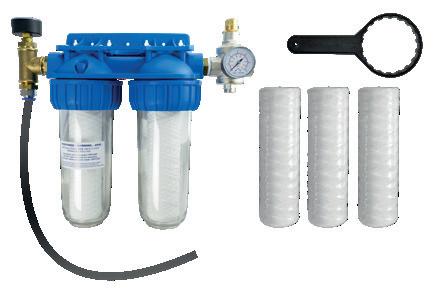

Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
Dati tecnici
Codice Modello
ZX.5095-D
ZX.5090-D
Nebulizza acqua sterilizzata

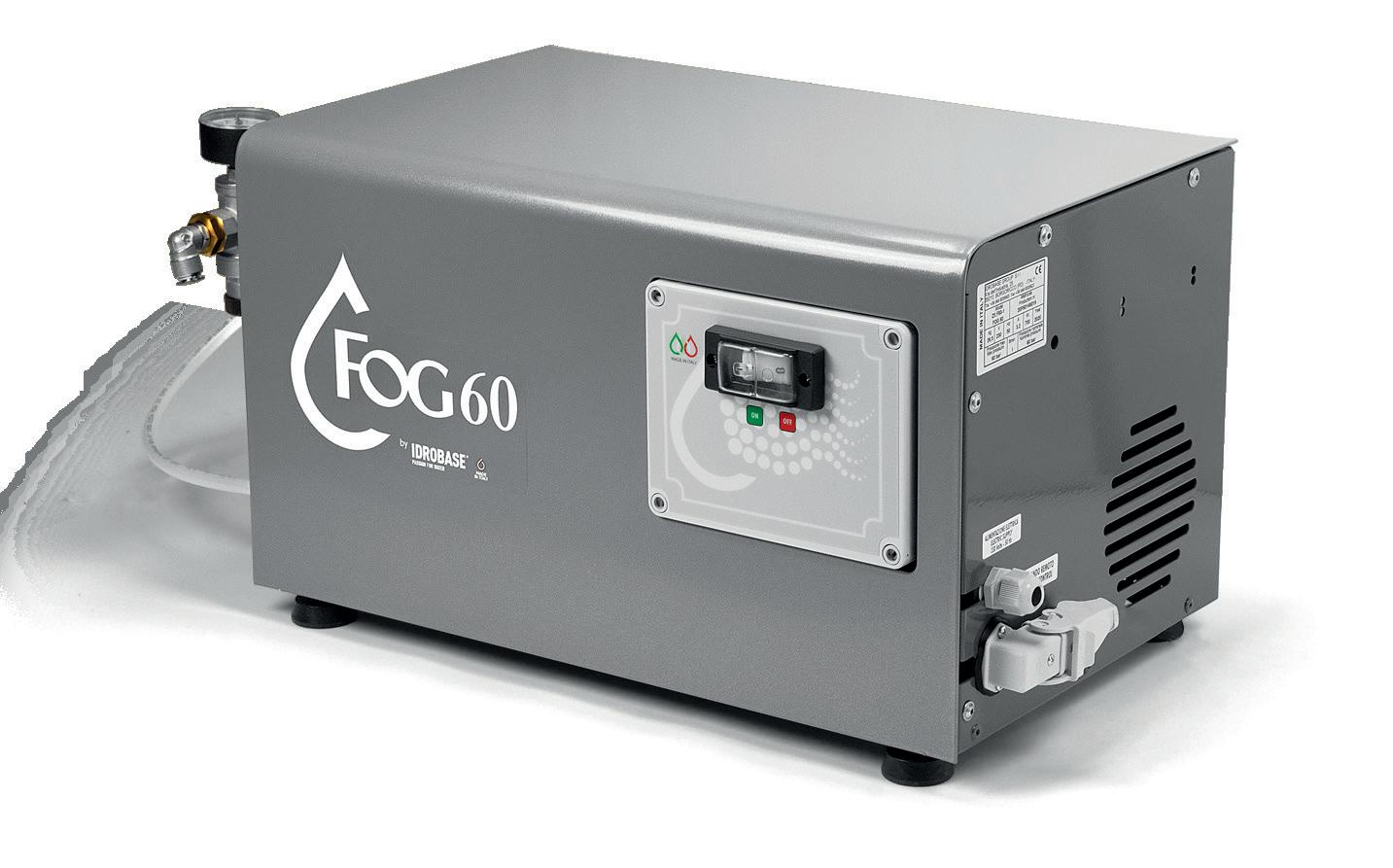

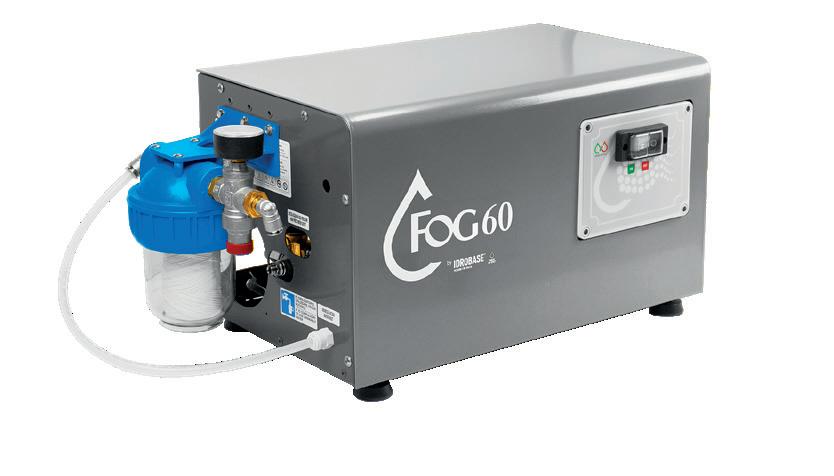

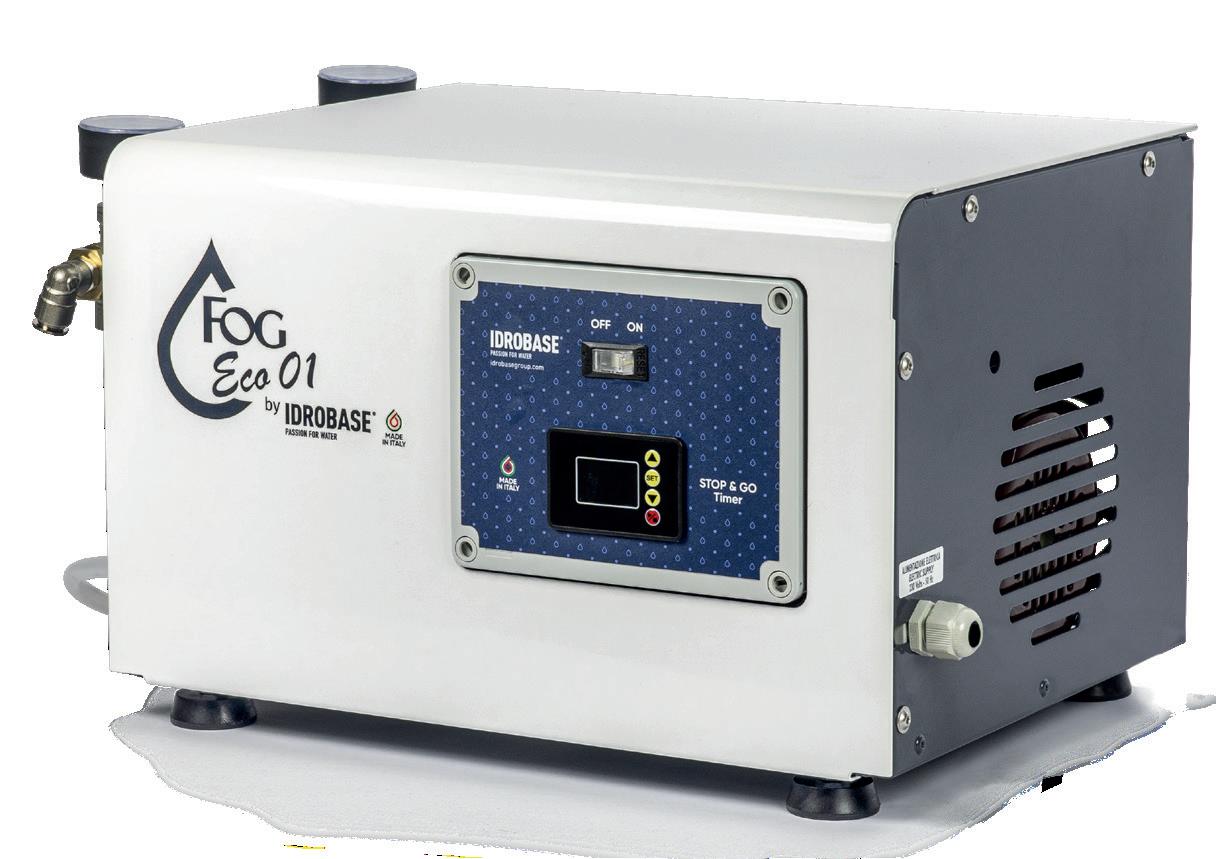

Modulo fog 60bar 230V-50Hz
• Compatto e versatile
• Temporizzatore analogico integrato
• Aree di piccole/medie dimensioni

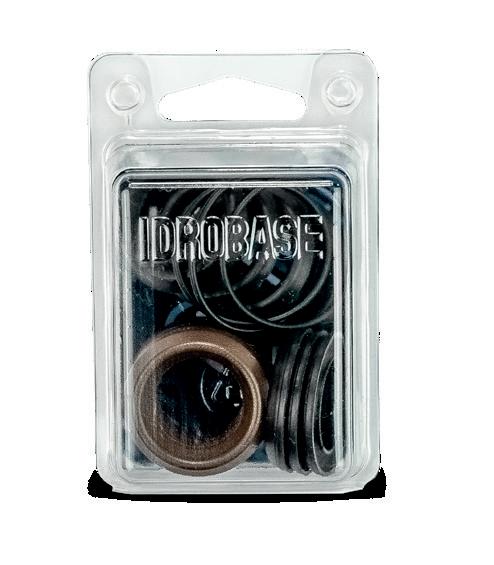

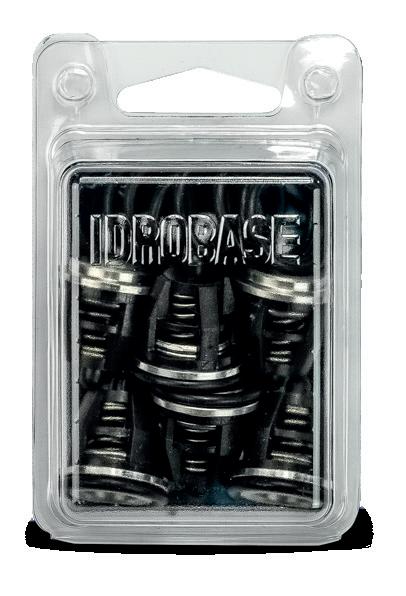

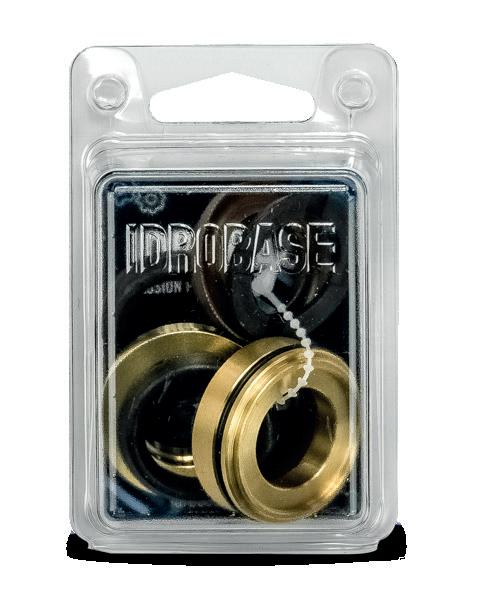

Set manutenzione pompa 500ore
No. ugelli* Pressione Portata Potenza (1x230V-50Hz)** Peso
* Il numero massimo di ugelli è calcolato utilizzando un ugello di fattore portata 15 (0,047l/min) a 60bar
**Su richiesta disponibili versioni 230V/60Hz e 110V/60Hz
Caratteristiche tecniche
Telaio in acciaio verniciato

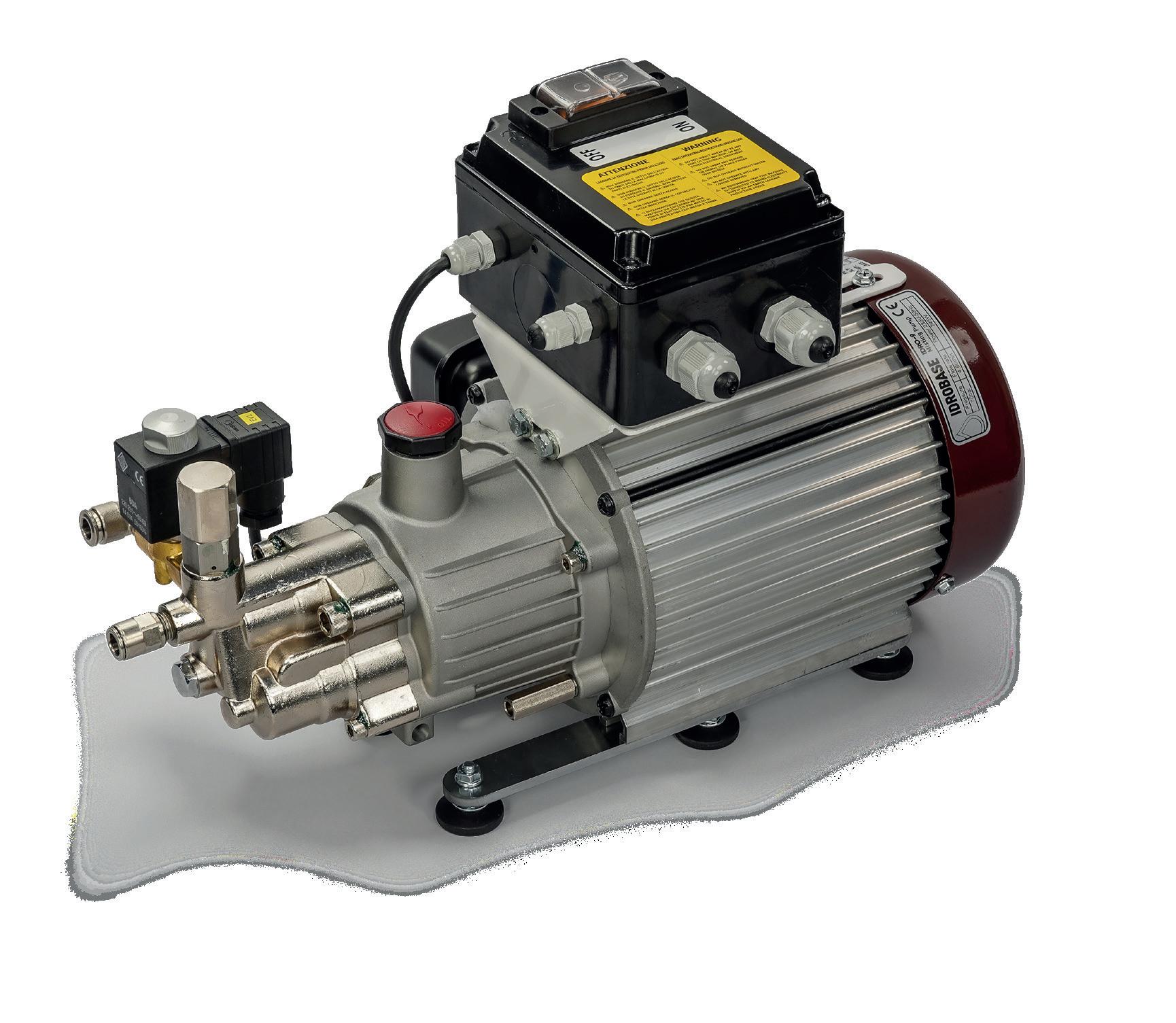

• Motopompa assiale a due pistoni in ceramica da 0,5 e 1l/min completa di valvola by-pass

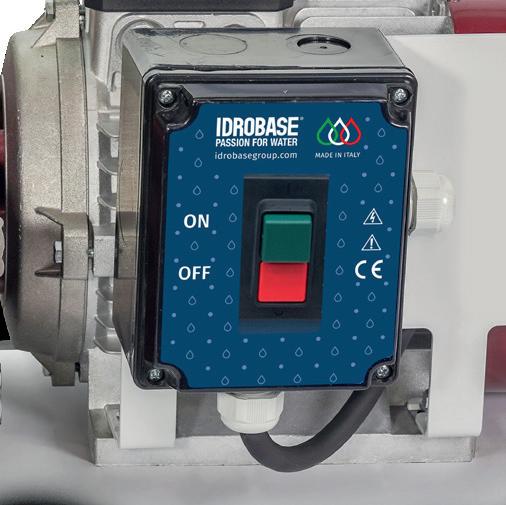

Quadro elettrico con temporizzatore ON-OFF 0-60”
• Elettrovalvola alta pressione per scarico pressione
• Pressostato bassa pressione mancanza acqua
• Ingresso Slip-Lock ø9,6mm
Uscita Slip-Lock ø6,35mm
• Dimensioni LxPxH: 450x300x280mm
Sistema di scarico elettrovalvola
Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Kit alimentazione idrica
Dati tecnici

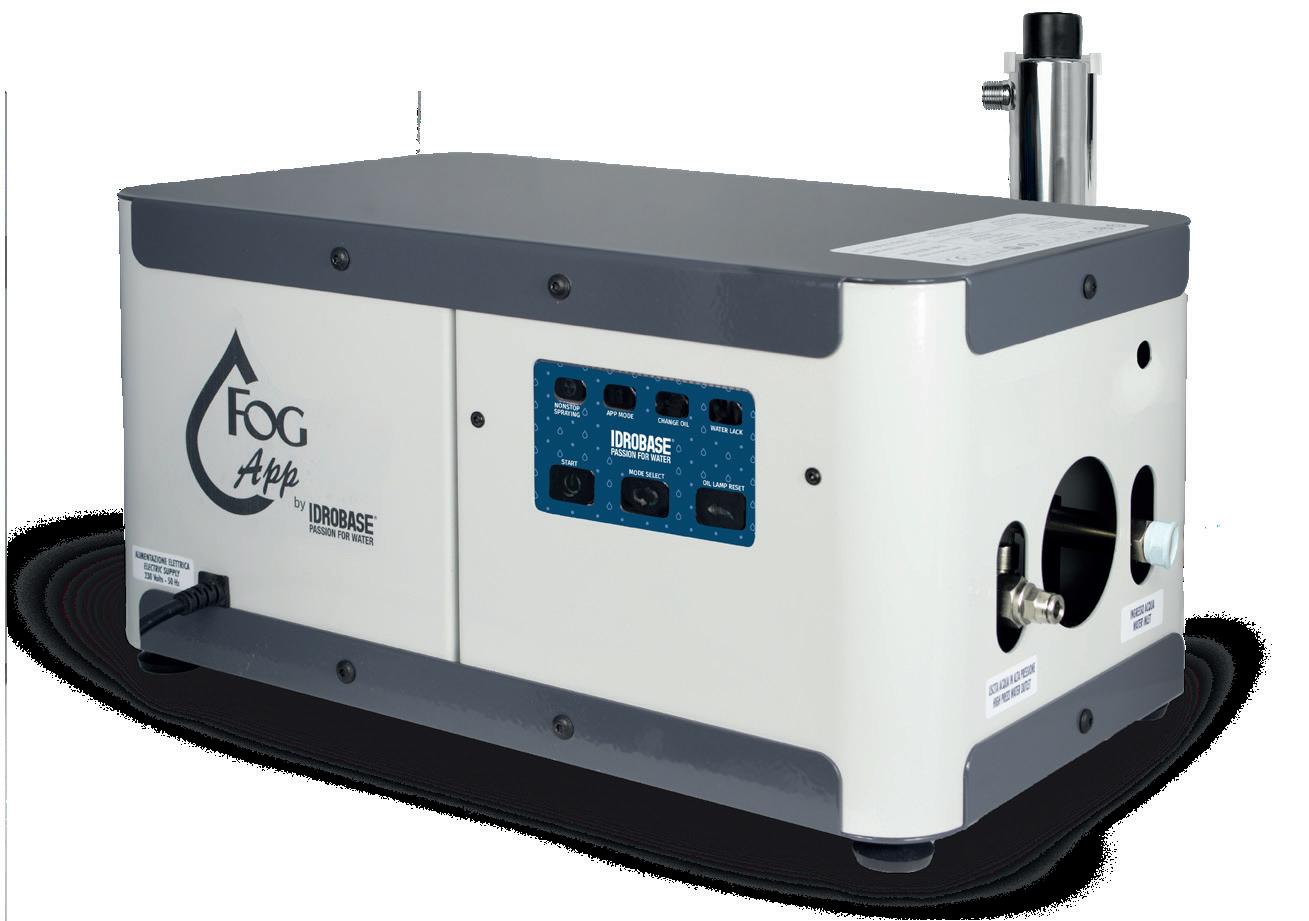

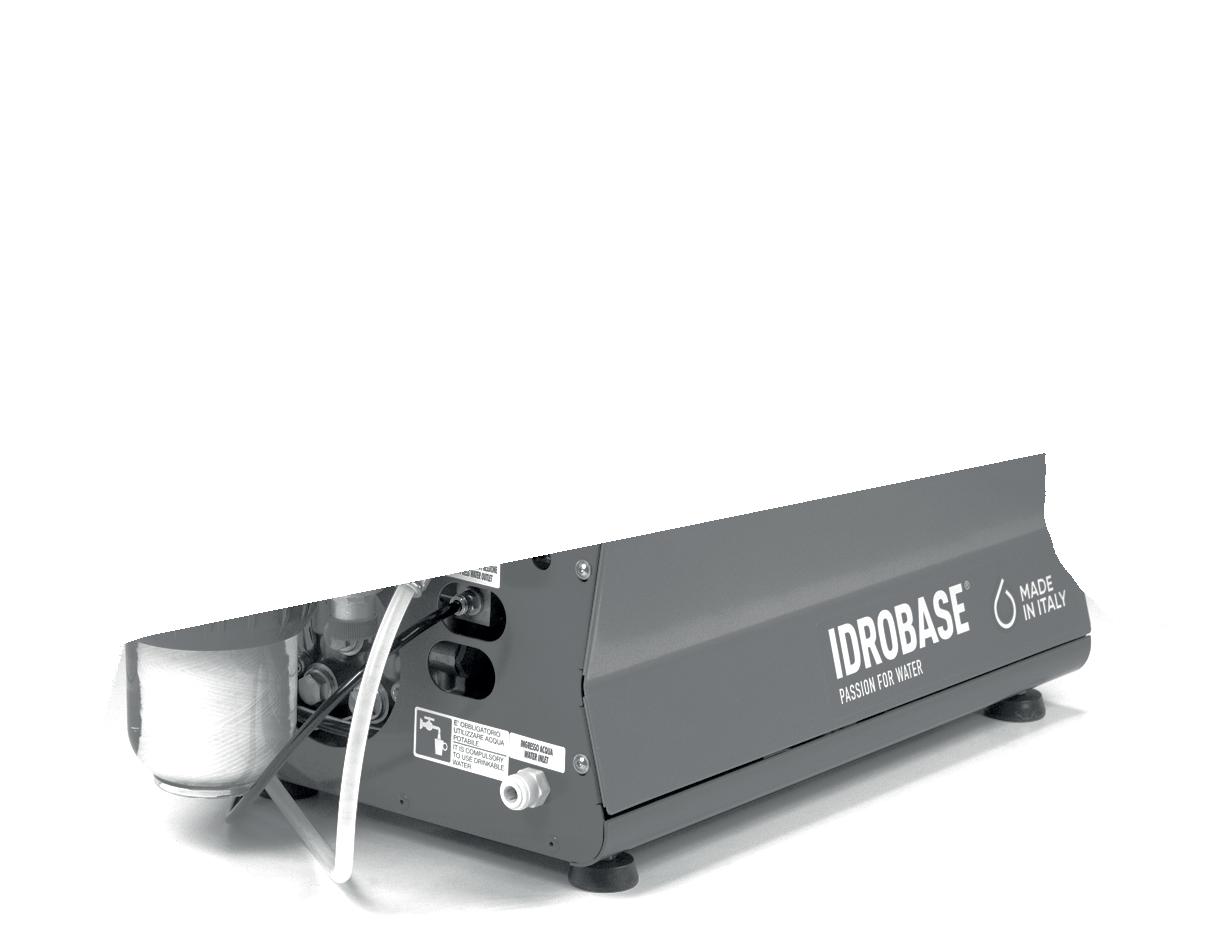

Nebulizza acqua sterilizzata
Comandato da smartphone Uso domestico
Modulo

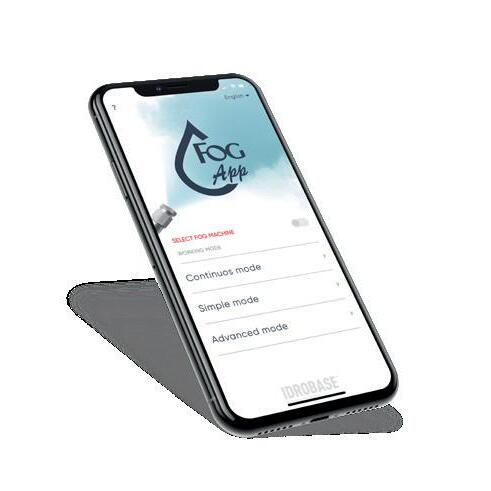

Fog App: how to use the fog module with your smartphone
• Attivabile tramite smartphone
• Silenzioso
• Compatto
• Basso consumo energetico
Fog App: what does this fog module do?
Set manutenzione pompa 500ore INCLUSO
Codice Modello Pressione Portata Numero Ugelli* Potenza 230V-50/60Hz Dimensioni (LxPxH)
ZX.FA2.0
Peso
FOG APP 2.0 60bar 2l/min 40 250W 415x250x215 10Kg

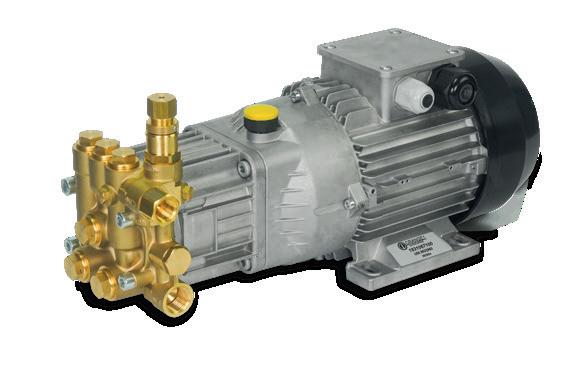

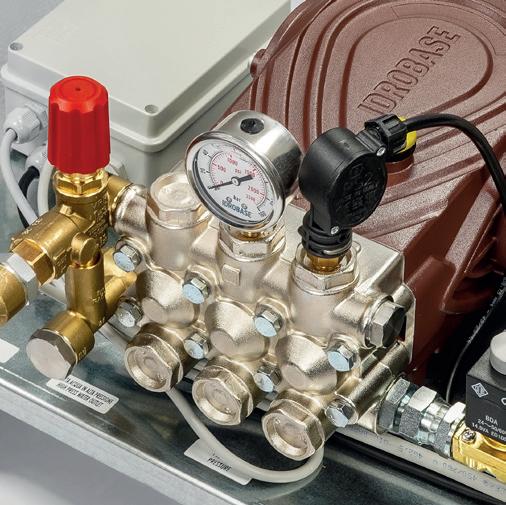

Motopompa assiale a tre pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata, motore elettrico 1300g/min * Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar
Caratteristiche tecniche
• Telaio in lamiera zincata e verniciata
• Elettropompa assiale a 3 pistoni con testata in ottone
Protezione termica contro sovraccarico corrente
• Valvola di by-pass
• Pressostato b.p. per mancanza acqua

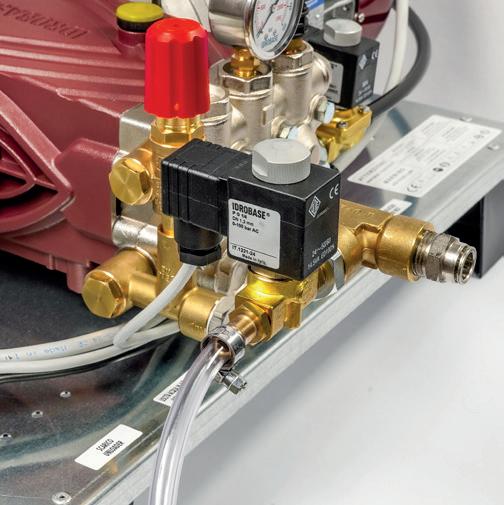

• Elettrovalvola b.p. ingresso acqua Elettrovalvola a.p. per scarico pressione
• Ingresso Slip-Lock ø9,6mm
• Uscita Slip-Lock ø6,35mm
• Quadro strumenti con 3 pulsanti touch per:
- ON/OFF macchina
- Selezione modalità manuale o attivazione Bluetooth per controllo da smartphone
- Reset allarme per manutenzione pompa
Possibilità di gestire tramite l'app 3 diverse modalità:
- Nonstop: il modulo Fog lavora in modalità continuativa
- Simple mode: selezione dei giorni della settimana, selezione di max 4 fasce orarie, selezione tempi lavoro/pausa con min lavoro 3s e min pausa 15s
- Advanced mode: selezione dei giorni della settimana, selezione di max 20 fasce orarie, selezione tempi lavoro/pausa personalizzati per ogni fascia oraria con min lavoro 3s e min pausa 15s
Nebulizza acqua sterilizzata
g/min
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
• Pompa a vista per facile manutenzione pompa
• Predisposizione per scheda elettronica
• Design essenziale

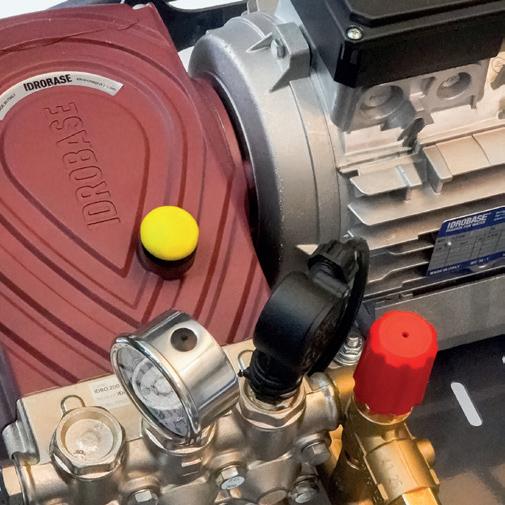

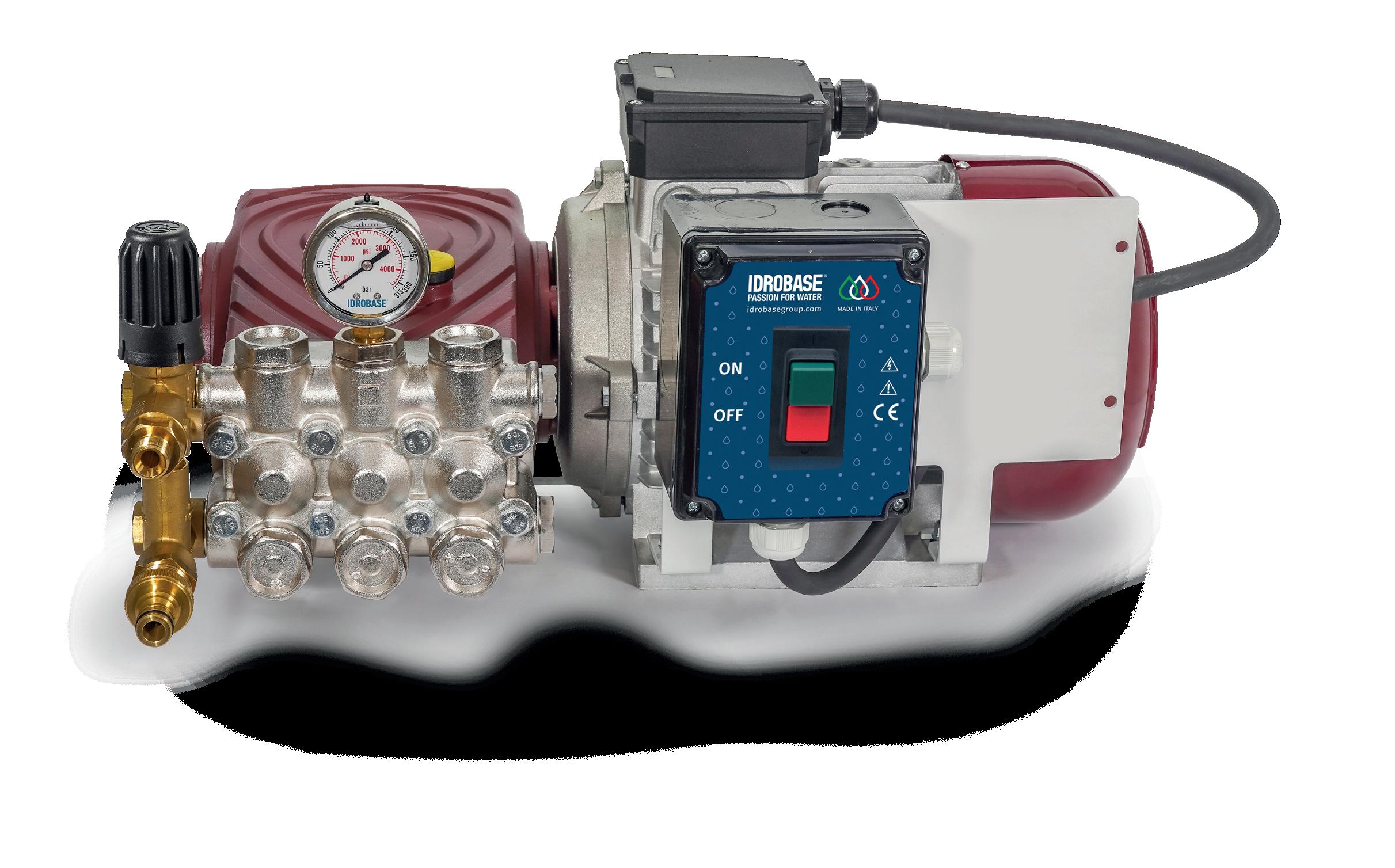

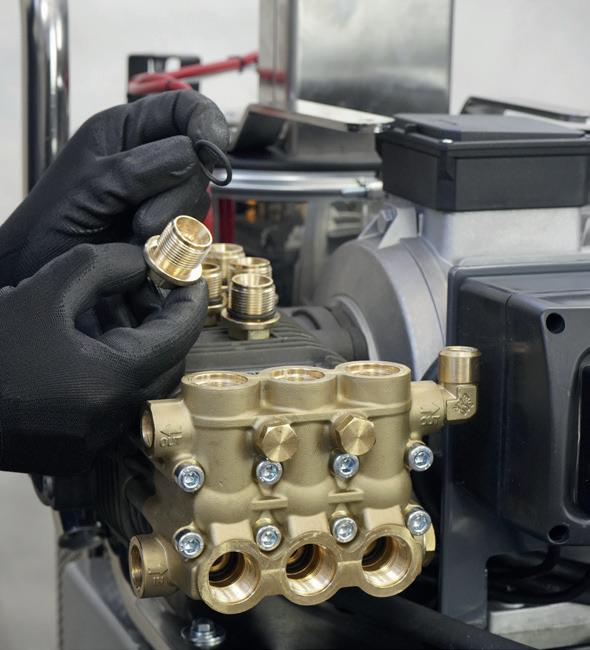

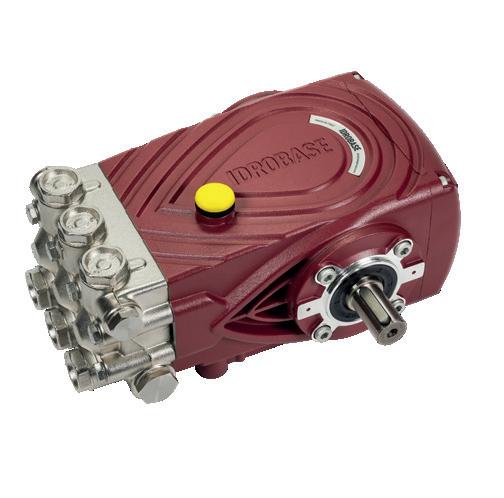

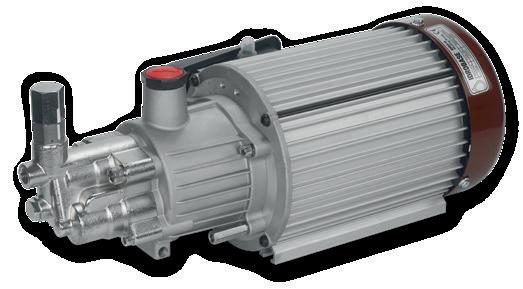

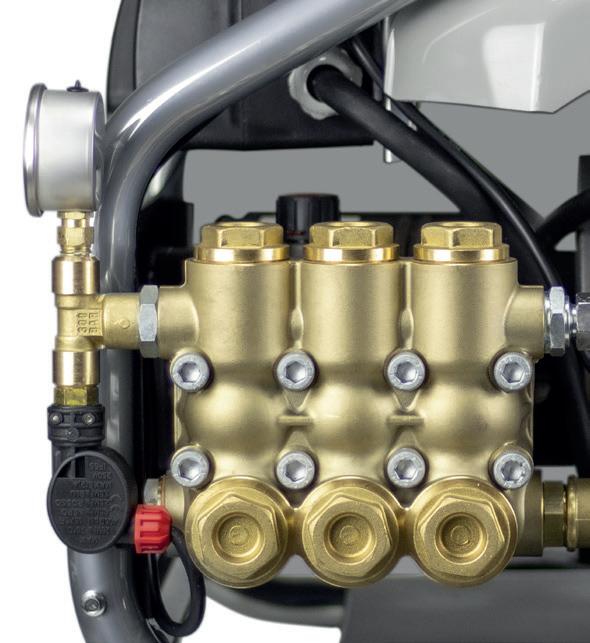

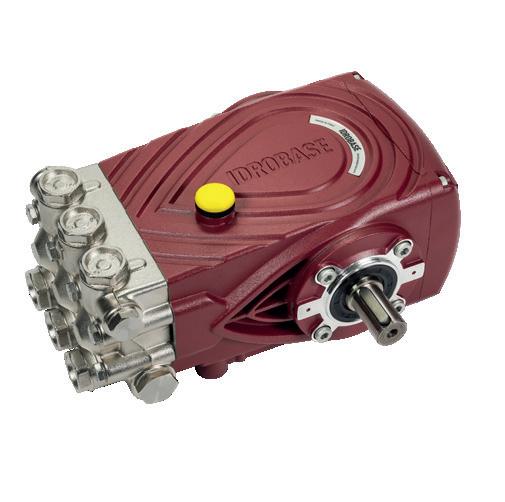

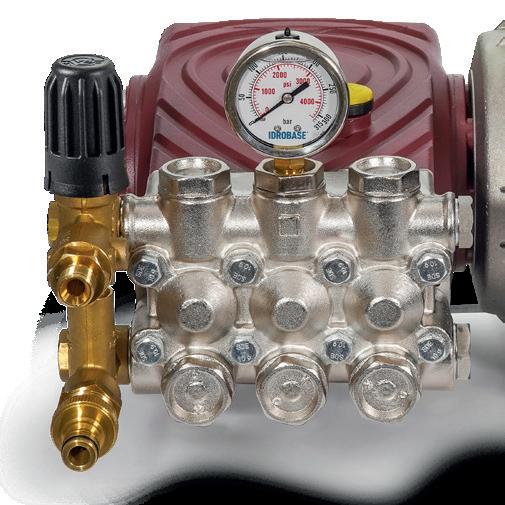

Pompa assiale a tre pistoni in ceramica con testata in ottone nichelato e valvola by-pass integrata. (per versioni con portata di 2,2, 3,6 e 4,8 l/min)
Pompa vecchia
Pompa IDRO9
Pompa vecchia
Pompa nuova Delta
Pompa vecchia VS nuova pompa IDRO9
Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Durata doppia della pompa
Pompa assiale a due pistoni
Codice Modello
ZX.F60C05
ZX.F60C1
Pressione Portata g/min
Numero Ugelli* Potenza 230V-50Hz**
Motopompa assiale a due pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata * Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar ** Su richiesta disponibili versioni 230V/60Hz e 110V/60Hz
Pompa assiale a tre pistoni
Pompa IDRO9
Codice Modello Pressione Portata g/min Numero Ugelli* Potenza 230V-50Hz Peso
ZX.F60C2.2
ZX.F60C3.6
ZX.F60C4.8
FOG 60 CABRIO-2.2 70bar 2,2l/min 710 44 370W 18Kg
FOG 60 CABRIO-3.6 70bar 3,6l/min
Motopompa assiale a tre pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata * Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 70bar
Set manutenzione pompa 750ore INCLUSO
Caratteristiche tecniche
• Base formata da 4 piedini di appoggio
• Elettrovalvola b.p. 230V-50Hz, ingresso acqua Scatola elettrica completa di interruttore termico ON/OFF luminoso e cavo elettrico di alimentazione da 3m con spina schuko, predisposta per alloggiamento scheda elettronica ZX.0576-60 (optional)
Ingresso Slip-Lock b.p. ø9,6mm
• Uscita Slip-Lock ø6,35mm (per versioni 0,5, 1 e 2,2l/min)
• Uscita Slip-Lock ø9,6mm (per versioni 3,6 e 4,8l/min)
• Dimensioni LxPxH: 500x200x300mm
Nebulizza acqua sterilizzata
g/min
Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
• Semplice e compatto

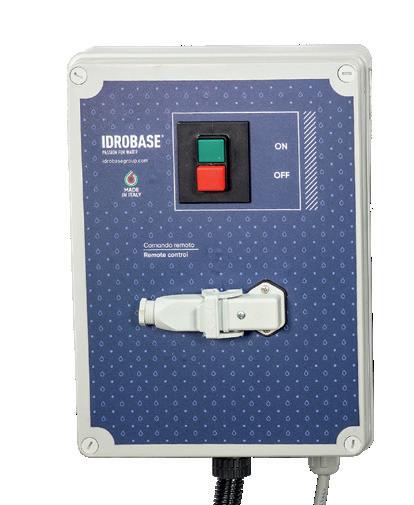

• Predisposizione collegamento comandi remoti
• Elettrovalvola di scarico e pressostato mancanza acqua di serie
Pompa assiale a tre pistoni in ceramica con testata in ottone nichelato e valvola by-pass integrata. (per versioni con portata di 2,2, 3,6 e 4,8 l/min)
Pompa vecchia VS nuova pompa IDRO9
Pompa vecchia
Pompa IDRO9 -50%
Durata doppia della pompa
Pompa assiale a due pistoni
Codice Modello Pressione Portata g/min Numero Ugelli* Potenza
ZX.F60-05
ZX.F60-1
Motopompa assiale a due pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata * Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar ** Su richiesta disponibili versioni 230V/60Hz e 110V/60Hz
Pompa assiale a tre pistoni
Codice Modello
ZX.F60-2.2
ZX.F60-3.6
ZX.F60-4.8

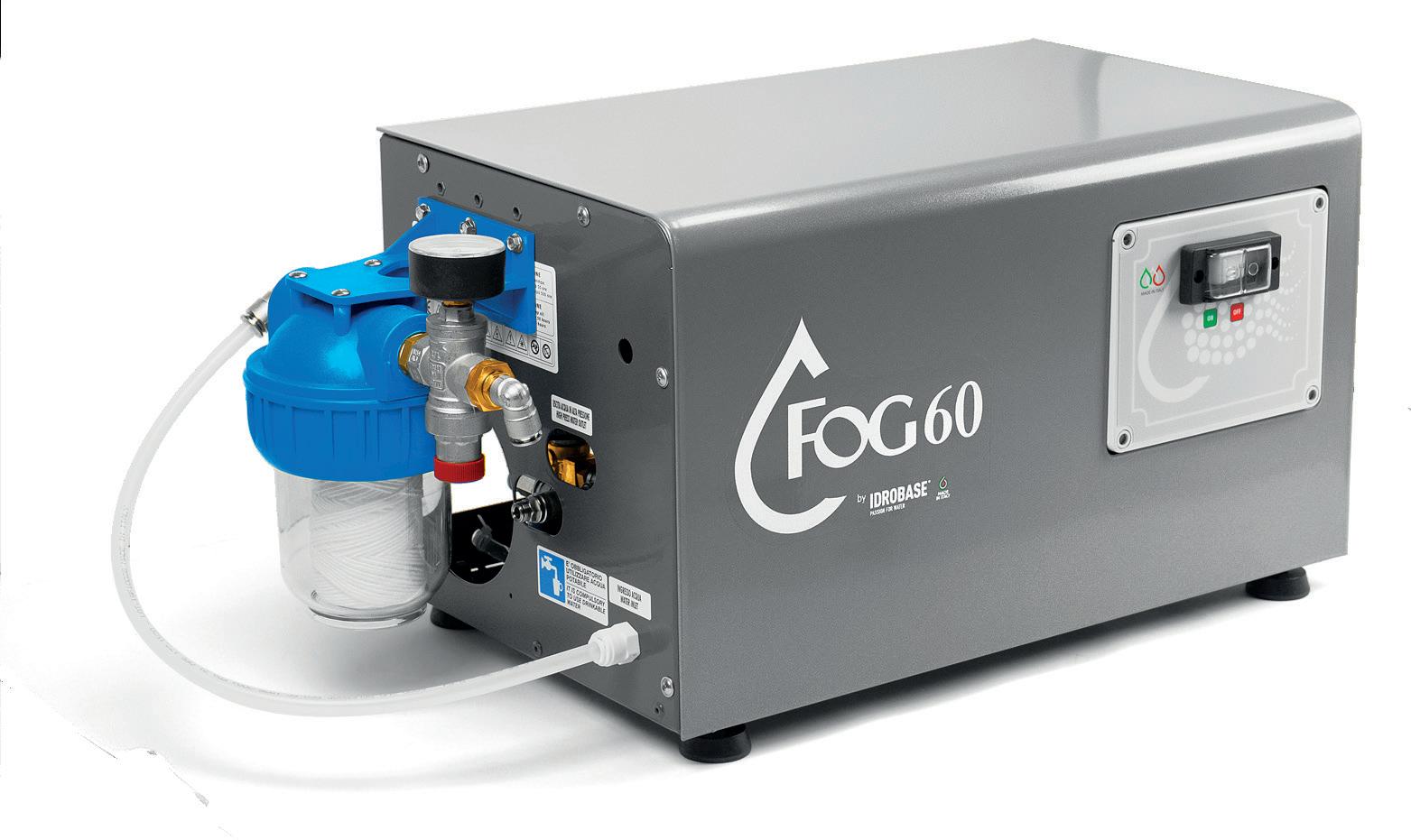

FOG
Pompa IDRO9
Peso
Motopompa assiale a tre pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata * Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 70bar
Set manutenzione pompa 750ore INCLUSO
Caratteristiche tecniche
• Telaio in acciaio verniciato
• Elettrovalvola b.p. 230V-50Hz, ingresso acqua Elettrovalvola a.p. 230V-50Hz, per depressurizzazione linea (Si attiva solo in presenza di un comando remoto collegato)
Pressostato b.p. per mancanza acqua
Quadro elettrico completo di: interruttore termico ON/OFF, scheda elettronica per la gestione del sistema antigoccia
Ingresso Slip-Lock ø9,6mm
Uscita Slip-Lock ø6,35mm (per versioni 0,5, 1 e 2,2l/min)
• Uscita Slip-Lock ø9,6mm (per versioni 3,6 e 4,8l/min)
• Dimensioni LxPxH: 600x300x300mm
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
• Semplice e compatto

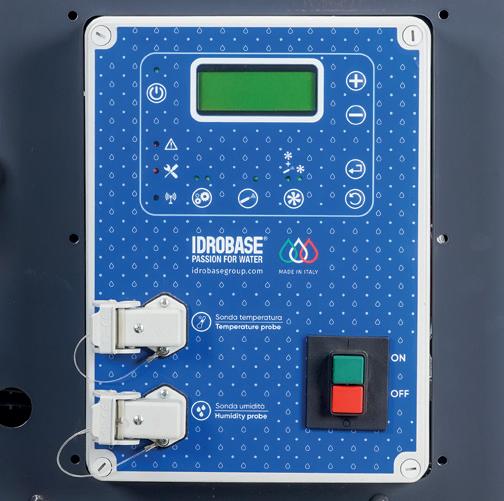

• Quadro comandi elettronico con termostato ed umidostato integrati
• Predisposizione per sonde umidità e temperatura
• Possibilità di attivazione sistema da remoto
Pompa assiale a tre pistoni in ceramica con testata in ottone nichelato e valvola by-pass integrata. (per versioni con portata di 2,2, 3,6 e 4,8 l/min)
Pompa vecchia
Pompa IDRO9
Pompa vecchia VS nuova pompa IDRO9
Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Gestione tramite smartphone
Rispetto al modello precedente
Durata doppia della pompa
Pompa assiale a due pistoni
Codice Modello Pressione Portata g/min Numero Ugelli* Potenza
ZX.FX-05
ZX.FX-1
Motopompa assiale a due pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata * Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar ** Su richiesta disponibili versioni 230V/60Hz e 110V/60Hz
Pompa assiale a tre pistoni
Codice Modello
ZX.FX-2.2
ZX.FX-3.6
ZX.FX-4.8
Pompa IDRO9
Pressione Portata g/min
Numero Ugelli*
Motopompa assiale a tre pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata * Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 70bar
INCLUSO

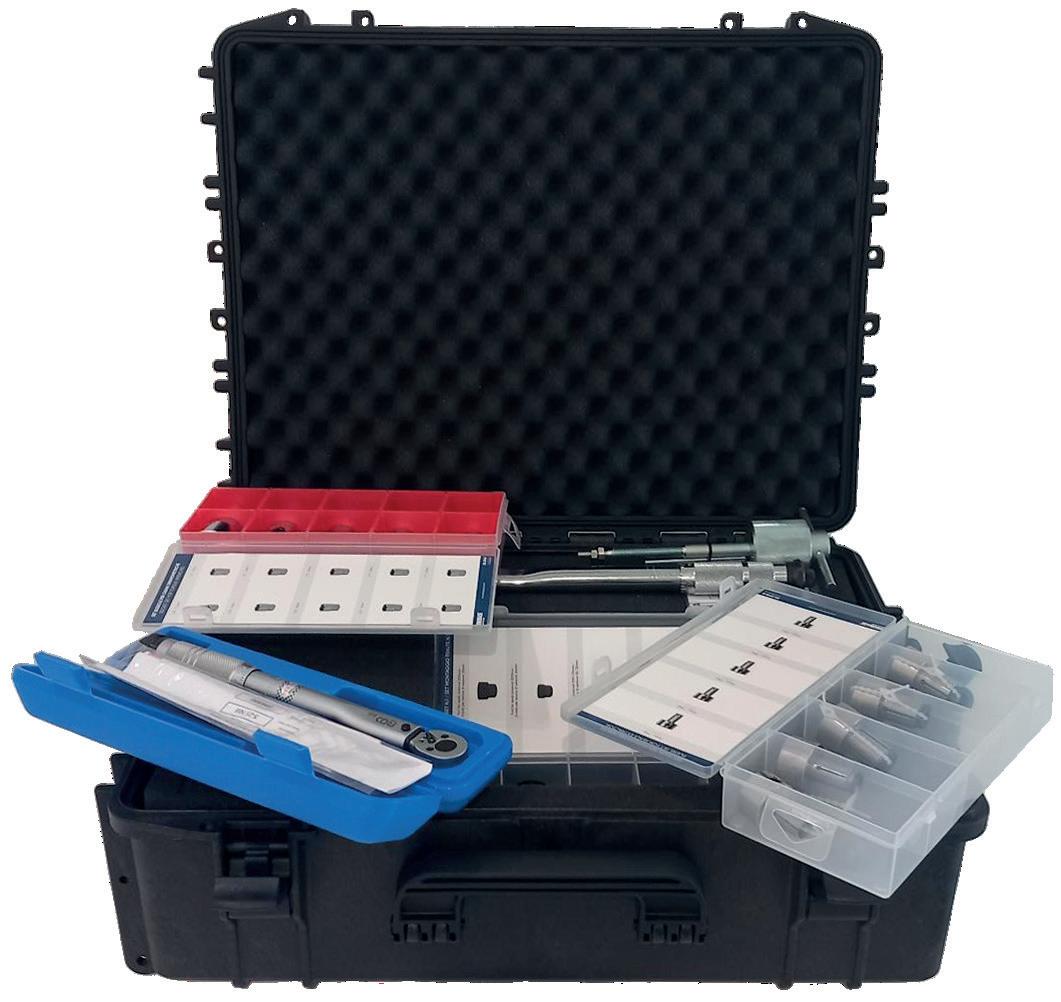

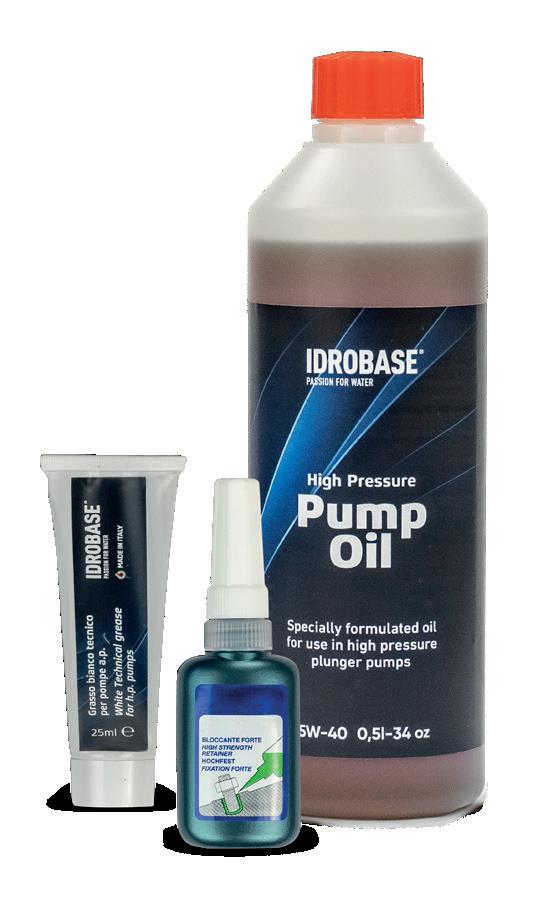

Set manutenzione pompa 750ore
Comandi Fog Extra 2.0
• Display grafico
• 5 modalità di funzionamento Impostazione temperatura
• Impostazione umidità Temporizzazione On/Off
• Calendari Ora/ Settimanale
App phone QR Code
• Impostazione 3° lingua
Caratteristiche tecniche
• Telaio in acciaio verniciato
• Valvola di by-pass integrata
• Elettrovalvola b.p. 230V-50Hz, ingresso acqua Elettrovalvola a.p. 230V-50Hz, per depressurizzazione linea
• Quadro elettrico completo di: interruttore termico ON/OFF, scheda elettronica per la gestione del sistema antigoccia e temporizzatore
• Ingresso Slip-Lock ø9,6mm Uscita Slip-Lock ø6,35mm (per versione 0,5, 1 e 2,2l/min), ø9,6mm (per versione 3,6 e 4,8l/min)
Potenza 230V-50Hz
Peso
Check manutenzione
• Antenna Wi-Fi integrata
• Orologi con batteria Ingresso Aux
• Tempo scarico prog.
• Tempo mancanza acqua programmabile Espansione possibile a ModBUS
• Pressostato a.p. per mancanza acqua e rottura tubo
• Dimensioni LxPxH: 600x300x300mm

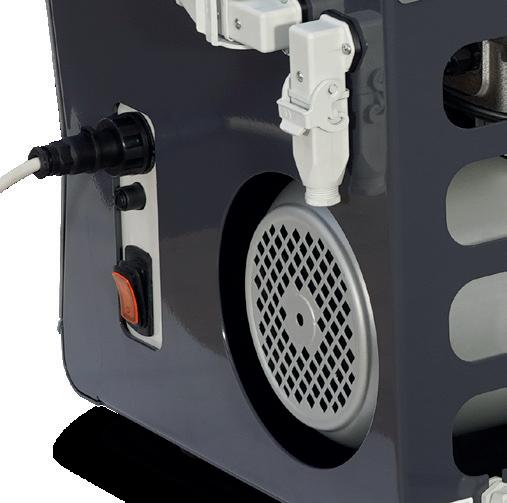

Gruppo pompa-motore professionale
Modulo
• Completo di motore elettrico
• Pompa a bielle con flangia a tre pistoni in ceramica
• Manometro inox
• Interruttore termico
• Cavo alimentatore 3 metri
Nebulizza acqua sterilizzata
Dati tecnici
Gruppo pompa motore 1x230V-50Hz
Codice Pressione Portata Numero Ugelli*
ZX.MPF70M09DP
ZX.MPF70M11DP
Gruppo pompa-motore a 3 cuscinetti pre-assemblato e collaudato
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 70bar
Gruppo pompa motore 3x400V-50Hz
Codice Pressione Portata
ZX.MPF70T11DP
ZX.MPF70T15DP
ZX.MPF70T21DP
Gruppo pompa-motore a 3 cuscinetti pre-assemblato e collaudato
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.204C di fattore portata da 020 (0,075l/min) a 70bar
* Calcolo fatto con ugelli con fattore portata di 020
Set manutenzione pompa 750ore INCLUSO
Caratteristiche tecniche A
• Motore elettrico 230V-50Hz 1450g/min
• Pompa a bielle con flangia a tre pistoni in ceramica
• Manometro inox
• Quadro elettrico con interruttore termico
• Cavo alimentazione 3m
• Uscita 3/8 M
Caratteristiche tecniche B
• Motore elettrico 3x400V-50Hz 1450g/min
• Pompa a bielle con flangia a tre pistoni in ceramica
• Manometro inox
• Quadro elettrico con interruttore termico
• Cavo alimentazione 3m
• Uscita 3/8 M
sterilizzatrice per acqua a raggi UV (inclusa)
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
• Essenziale
• Pompa a vista per una facile manutenzione pompa
• Gestione elettromeccanica dei dispositivi di sicurezza
• Possibilità di collegamento dispositivi di controllo remoto
Modulo fog 70bar professionale da 13 a
560 ugelli 3x400V-50Hz
Nebulizza acqua sterilizzata
Quadro comandi e uscita attacco remoto per dispositivi esterni (esempio: umidostato, termostato, ecc)
Particolare dell’elettrovalvola di scarico e della valvola di by-pass

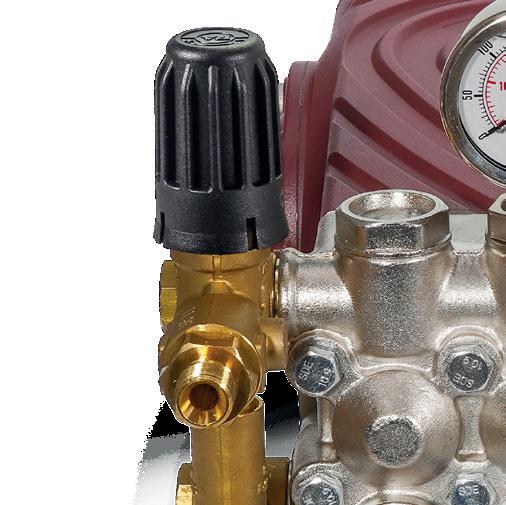

Particolare della testata e dell'indicatore di pressione
Lampada
Dati tecnici
Codice Modello Pressione Portata Numero Ugelli* Potenza 3x400V-50Hz Peso
ZX.F70AP09DP
ZX.F70AP11DP
ZX.F70AP15DP
ZX.F70AP21DP
ZX.F70AP33
ZX.F70AP42
FOG 70 APERTO-9 70bar 9l/min 107 1,5kW 35Kg
FOG 70 APERTO-11 70bar 11l/min 147 1,5kW 35Kg
FOG 70 APERTO-15 70bar 15l/min 200 2,2kW 38Kg
FOG 70 APERTO-21 70bar 21l/min 280 3kW 40Kg
FOG 70 APERTO-33 70bar 33l/min 440 6,3kW 58Kg
FOG 70 APERTO-42 70bar 42l/min 560 6,3kW 58Kg
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.204C di fattore portata 020 (0,075l/min) a 70bar
INCLUSO
Set manutenzione pompa 750ore
Caratteristiche tecniche
• Base in acciaio zincato completa di piedini
• Pompa professionale a bielle, testata in ottone e 3 pistoni in ceramica
• Motore elettrico 1450g/min, 3x400V-50Hz, S1
• Valvola by-pass, in ottone
• Manometro in bagno di glicerina
Elettrovalvola b.p. 24V-50Hz, ingresso acqua
• Elettrovalvola a.p. 24V-50Hz per scarico pressione
• Pressostato a.p. per mancanza acqua e rottura tubo
• Quadro elettrico completo di: interruttore termico ON/OFF, teleruttore, fusibili, trasformatore 380/220/24V. Predisposto per essere collegato a dispositivi esterni (esempio: termostato, umidostato, ecc.)
• Ingresso 3/4” M
• Uscita 1/2” M
• Dimensioni LxPxH: 380x650x350mm
Hotel - United Arab Emirates

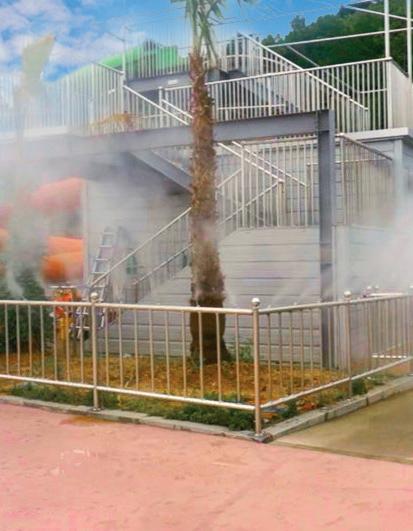

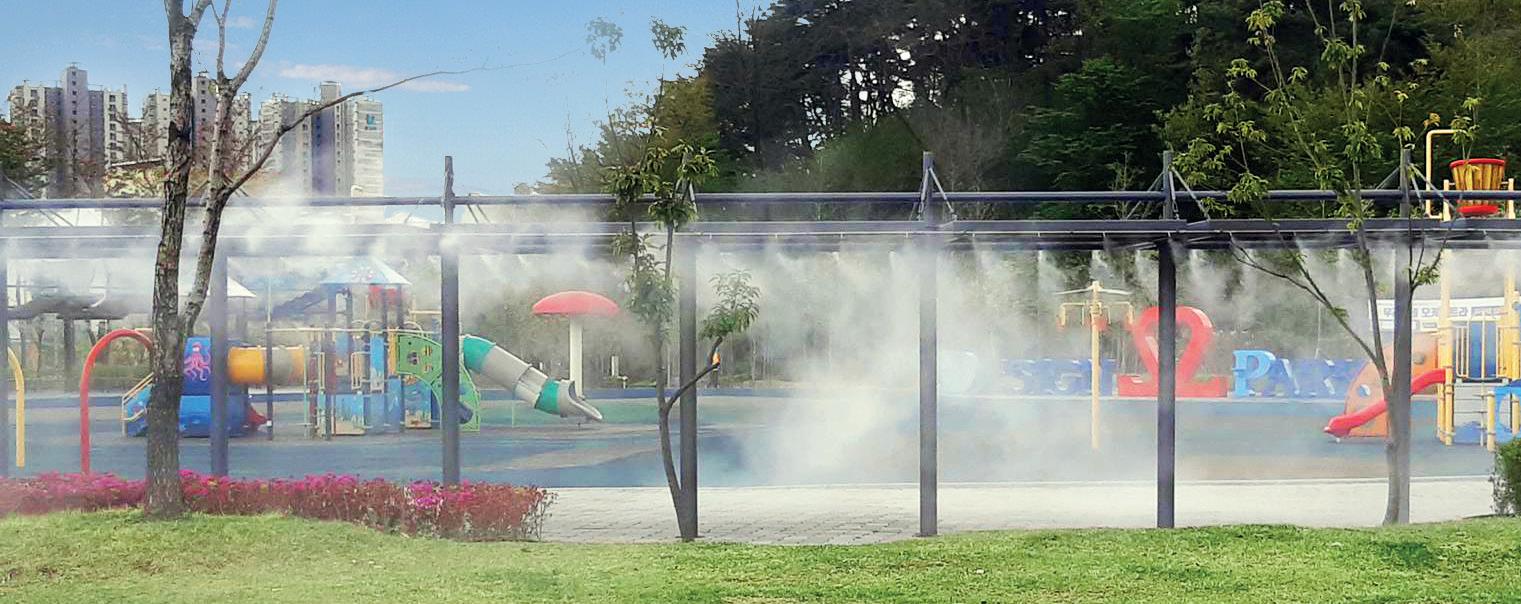

Playground - South Korea
Modulo
sterilizzatrice per acqua a raggi UV (inclusa)
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
Disponibile anche in versione 100% acciaio inox

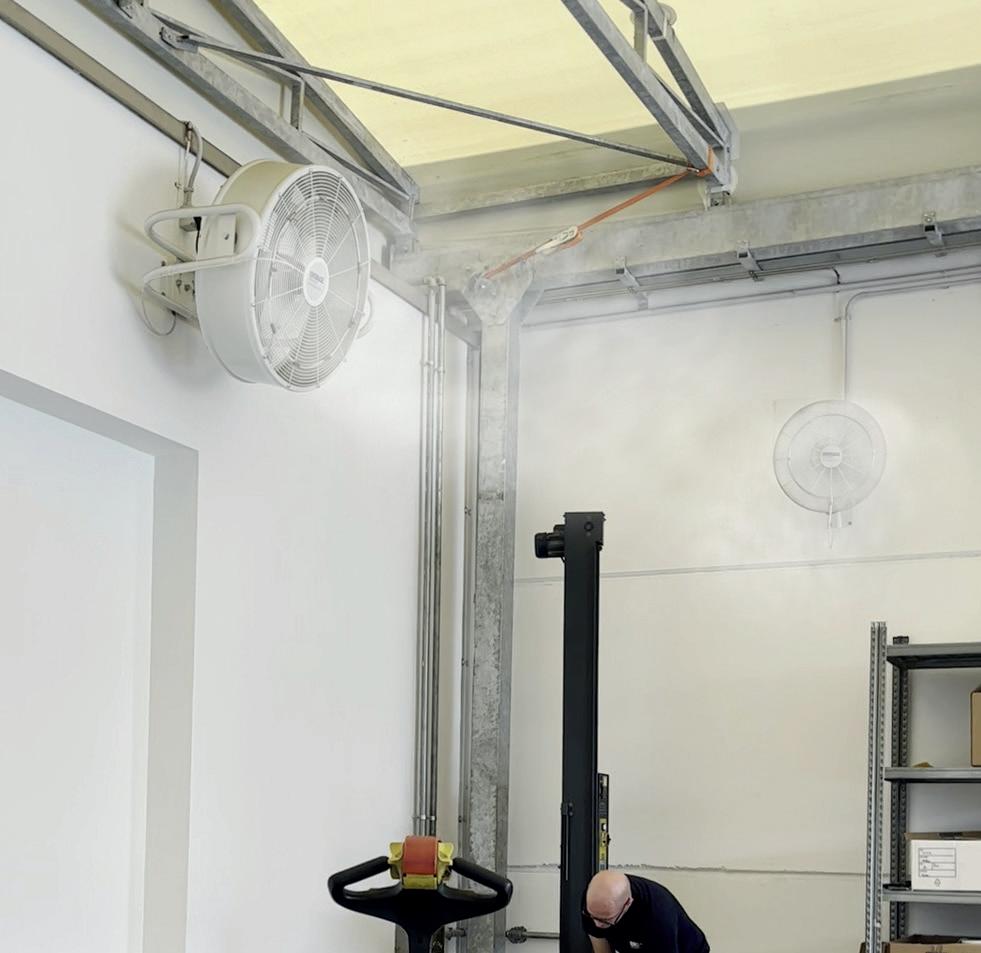

Misting system installation
• Robusta struttura in acciaio verniciato
• Compatto
• Possibilità di installare accessori direttamente a bordo macchina
• Possibilità di collegamento dispositivi di controllo remoto

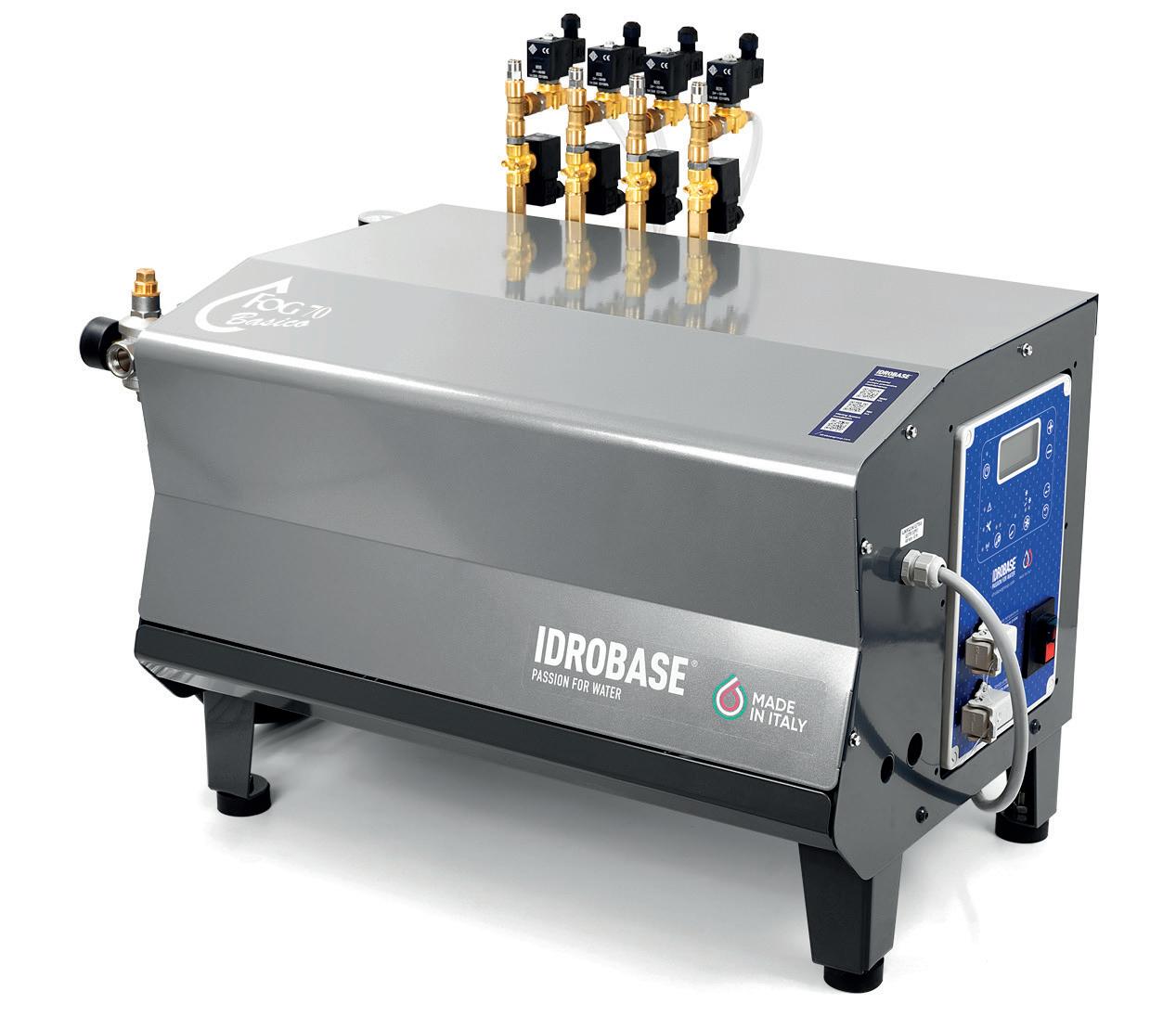

Idrobase Dolly Pumps
Serie PRO
Nebulizza acqua sterilizzata
Pompa industriale a 1450g/min, movimento a bielle e 3 pistoni in ceramica
Lampada
Quadro comandi e uscita attacco remoto per dispositivi esterni (esempio: umidostato, termostato, ecc)
Dati tecnici
Codice Modello
ZX.F70B09DP
ZX.F70B11DP
ZX.F70B15DP
ZX.F70B21DP
ZX.F70B33
ZX.F70B42
Pressione Portata Numero Ugelli* Potenza 3x400V-50Hz Peso
FOG 70 BASICO-9 70bar 9l/min 107 1,5kW 35Kg
FOG 70 BASICO-11 70bar 11l/min 147 1,5kW 35Kg
FOG 70 BASICO-15 70bar 15l/min 200 2,2kW 38Kg
FOG 70 BASICO-21 70bar 21l/min 280 3kW 40Kg
FOG 70 BASICO-33 70bar 33l/min 440 6,3kW 58Kg
FOG 70 BASICO-42 70bar 42l/min 560 6,3kW 58Kg
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.204C di fattore portata 020 (0,075l/min) a 70bar
INCLUSO
Set manutenzione pompa 750ore
Caratteristiche tecniche
Telaio in acciaio verniciato
Pompa professionale a bielle, testata in ottone e 3 pistoni in ceramica
Motore elettrico 1450g/min, 3x400V-50Hz, S1
• Valvola by-pass, in ottone
• Manometro in bagno di glicerina in acciaio inox AISI 304
• Elettrovalvola b.p. ingresso acqua 24V-50Hz
Elettrovalvola a.p. 24V-50Hz per depressurizzazione linea
Pressostato a.p. per mancanza acqua e rottura tubo
Quadro elettrico completo di: interruttore termico ON/OFF, teleruttore, fusibili, trasformatore 380/220/24V. Predisposto per essere collegato a dispositivi esterni (esempio: termostato, umidostato, ecc.) Ingresso 3/4” M Uscita 1/2” M
• Dimensioni LxPxH: 450x780x500mm

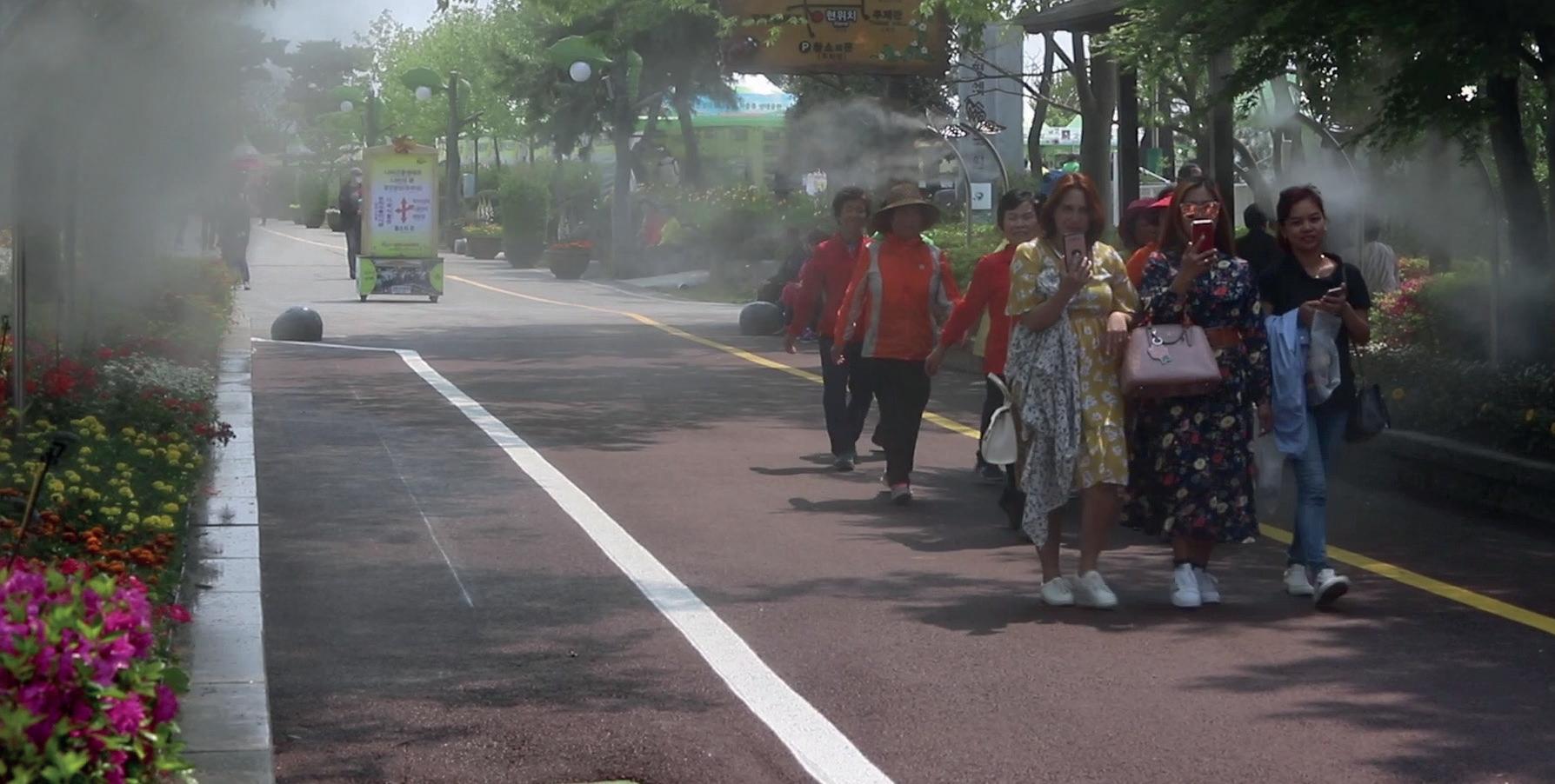

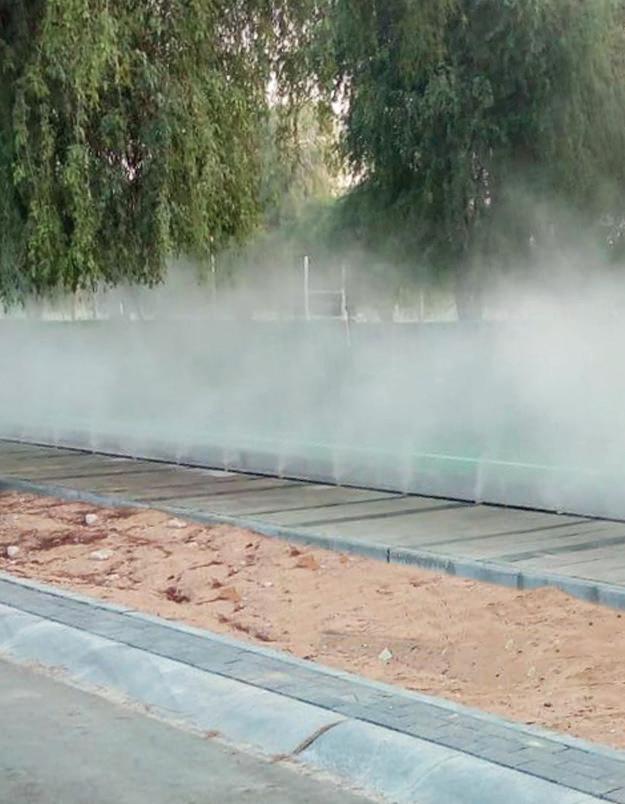

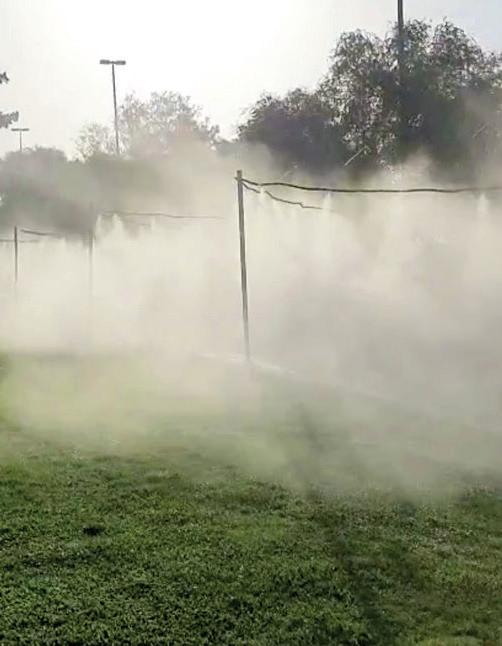

Public park - United Arab Emirates
Private road - United Arab Emirates
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
• Estremamente compatto

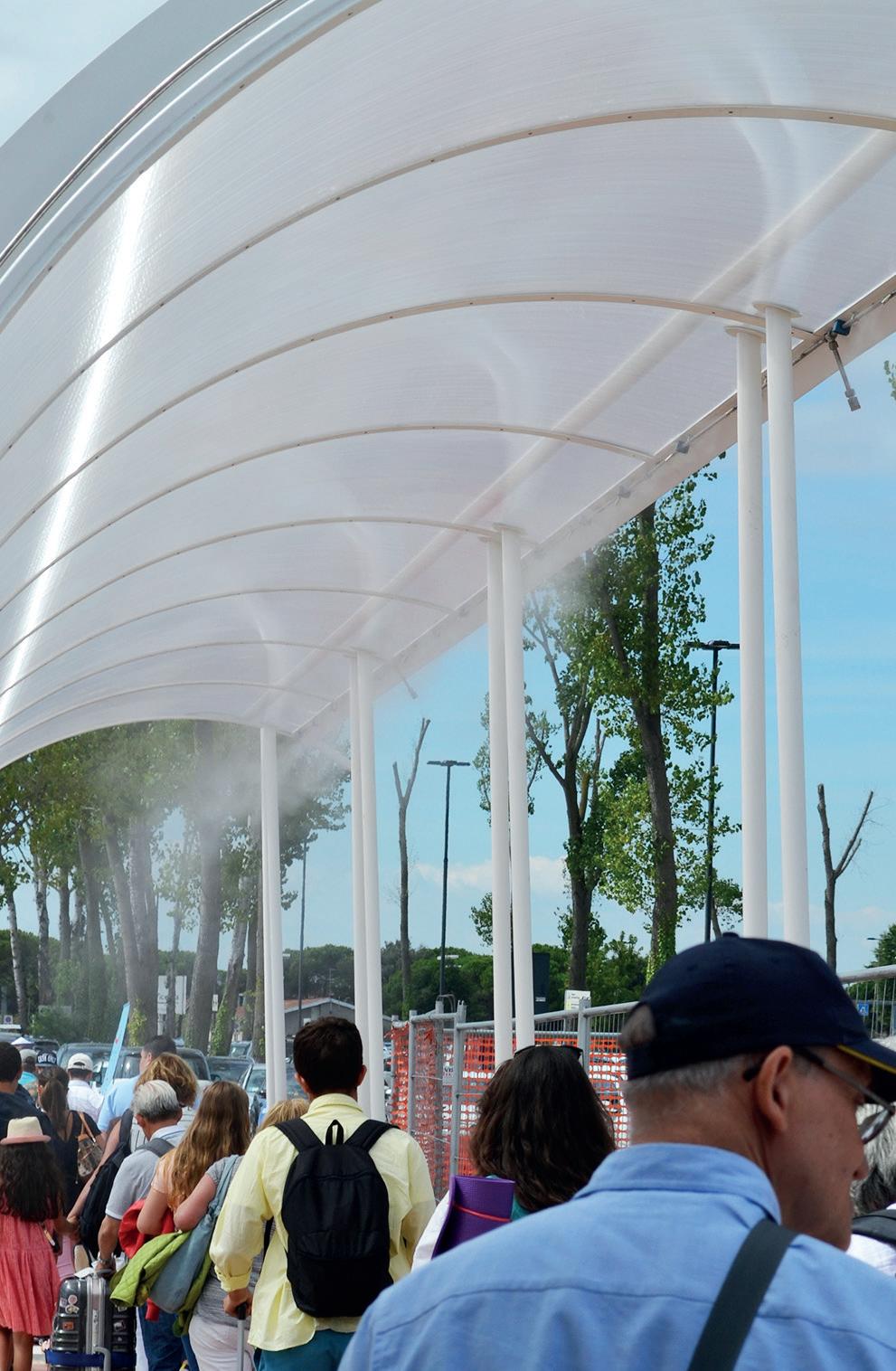

Misting system at Marco Polo Venice airport

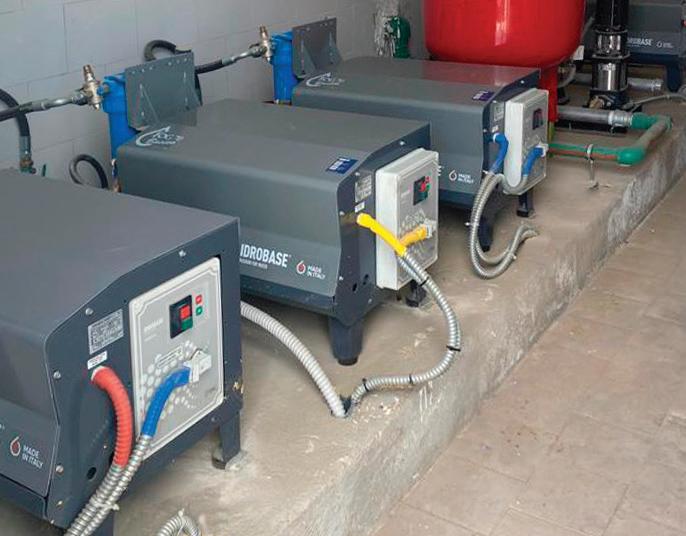

Misting system installation
• Possibilità di installare accessori direttamente a bordo macchina
• Quadro comandi elettronico con termostato e umidostato integrati
• Predisposizione per collegamento sonde umidità e temperatura
Idrobase Dolly Pumps
Serie PRO
Nebulizza acqua sterilizzata
Pompa industriale a 1450g/min, movimento a bielle e 3 pistoni in ceramica
Quadro comandi completo di termostato, umidostato, e programmatore settimanale; predisposizione per connessioni sonde umidità (ZX.SU20) e sonde temperatura (ZX.ST20)
Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Dati tecnici
Codice Modello
ZX.F70X-09DP
ZX.F70X-11DP
ZX.F70X-15DP
ZX.F70X-21DP
ZX.F70X-33
ZX.F70X-42
Modulo
Pressione Portata Numero Ugelli* Potenza 3x400V-50Hz Peso
FOG 70 EXTRA-9 70bar 9l/min 107 1,5kW 35Kg
FOG 70 EXTRA-11 70bar 11l/min 147 1,5kW 35Kg
FOG 70 EXTRA-15 70bar 15l/min 200 2,2kW 38Kg
FOG 70 EXTRA-21 70bar 21l/min 280 3kW 40Kg
FOG 70 EXTRA-33 70bar 33l/min 440 6,3kW 58Kg
FOG 70 EXTRA-42 70bar 42l/min 560 6,3kW 58Kg
* Il numero massimo di ugelli è calcolato utilizzando un ugello di fattore IT.204C portata 020 (0,075l/min) a 70bar
INCLUSO
Set manutenzione pompa 750ore

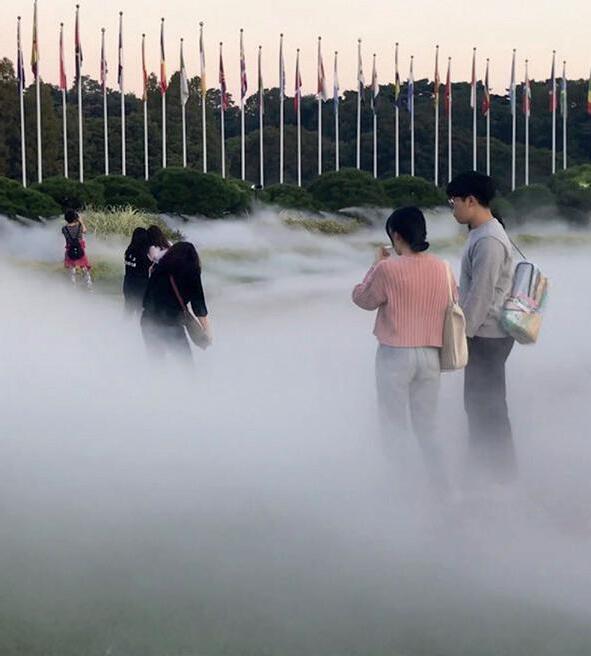

park - South Korea
Caratteristiche tecniche
Telaio in acciaio verniciato
Pompa professionale a bielle, testata in ottone e 3 pistoni in ceramica
• Motore elettrico 1450g/min, 3x400V-50Hz, S1
• Valvola by-pass, in ottone
Manometro in bagno di glicerina in acciaio inox AISI 304
Elettrovalvola b.p. ingresso acqua 230V-50Hz
Elettrovalvola a.p. 230V-50Hz per depressurizzazione linea
Pressostato a.p. per mancanza acqua e rottura tubo
• Termostato ed umidostato di serie
Interruttore termico generale Ingresso 3/4” M
• Uscita 1/2” M
• Quadro comandi con: temporizzatore ciclico ON/ OFF di serie, programmatore settimanale a fasce orarie di serie, conta ore e programma manutenzione pompa. Predisposizione per collegamento sistemi di ventilazione 230V. Possibilità di gestione da remoto Dimensioni LxPxH: 450x780x500mm
Amusement
Venice airport - Italy
Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
Modulo
Misting system at Marco Polo Venice airport
• Estremamente compatto
• Possibilità di installare accessori direttamente a bordo macchina
• Quadro comandi multifunzione con:
• impostazione lingua, data e ora
• connettore rapido per comando remoto (segnale pulito)
• connettore per pannello touch con guaina 0,5 metri (ZX.2753)

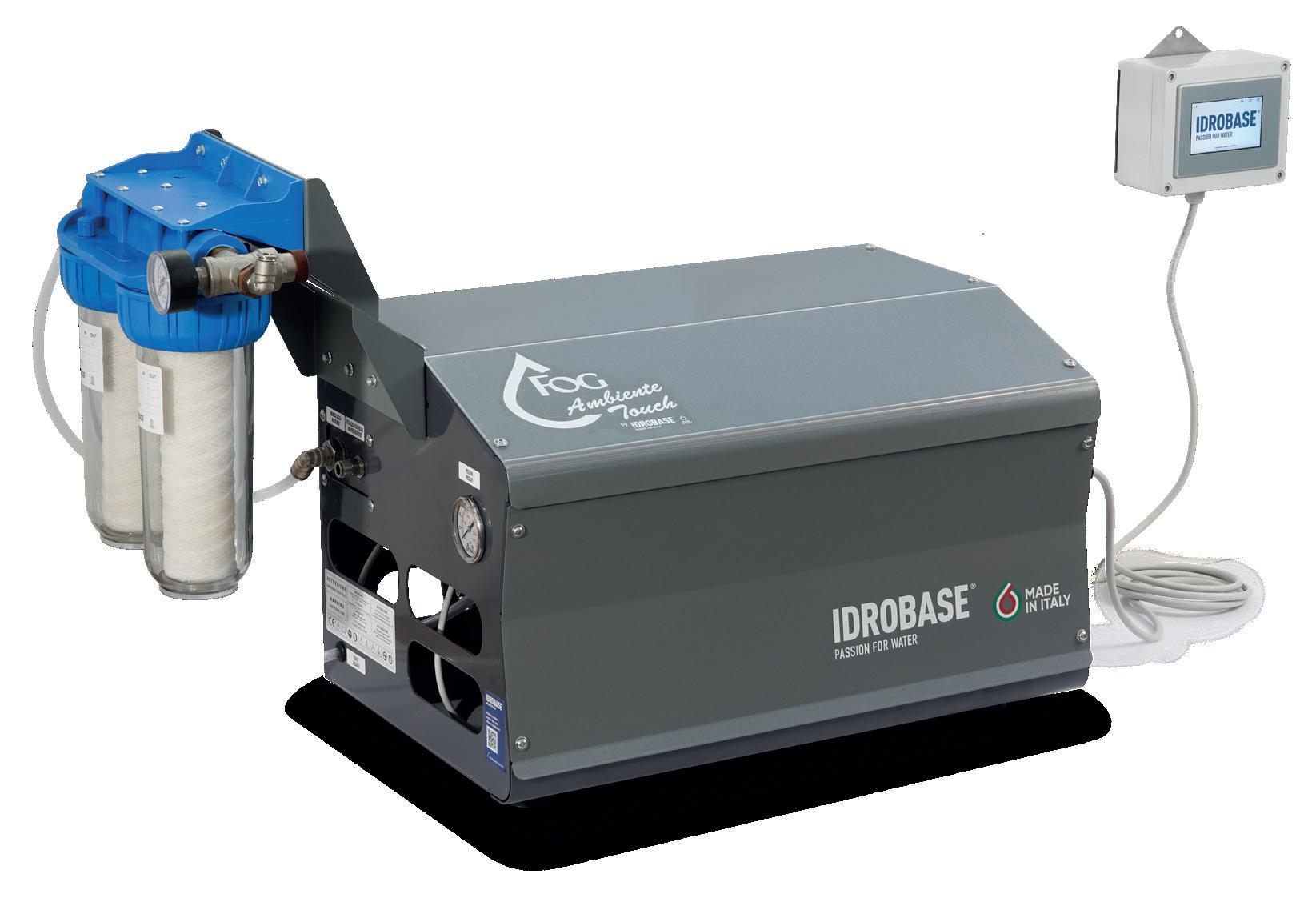

Programma touch screen con:
• modalità continua/pausa lavoro; impostazione regolabile di tempi pausa lavoro;
• impostazione fasce orarie di lavoro settimanali;
• regolazione EV di scarico;
• impostazione ritardo rottura tubo/ mancanza acqua;
• conteggi timer lavoro; avviso manutenzione pompa in scadenza;
• avviso manutenzione pompa scaduta;
• allarme rottura tubo/mancanza acqua.
Misting system installation
Nebulizza acqua sterilizzata

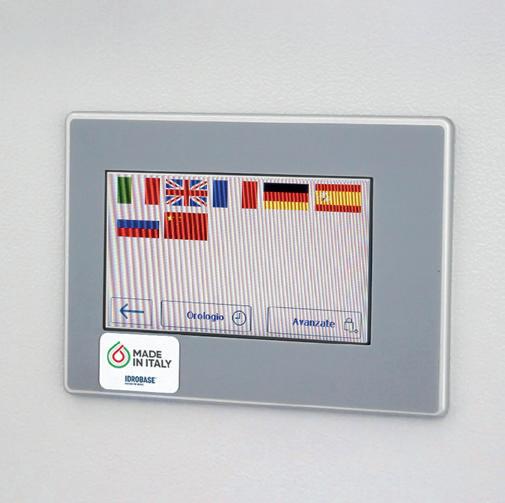

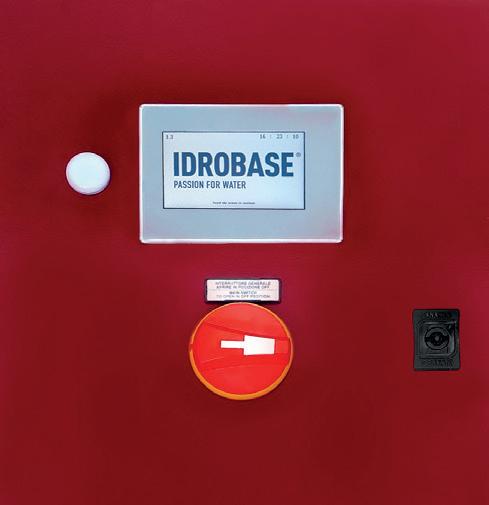

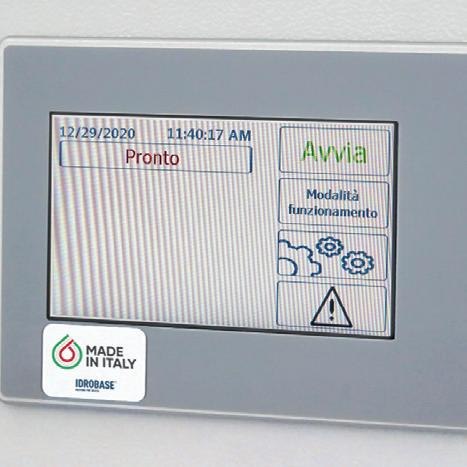

Pannello touch screen per la gestione del modulo, disponibile in 7 lingue (OPTIONAL: ZX.2753-5)
Codice Modello
ZX.F70T11DP
ZX.F70T15DP
ZX.F70T21DP
ZX.F70T33
ZX.F70T42
Pressione
Portata Numero Ugelli* Potenza 3x400V-50Hz
Peso
FOG 70 TOUCH-11 70bar 11l/min 147 1,5kW 35Kg
FOG 70 TOUCH-15 70bar 15l/min 200 2,2kW 38Kg
FOG 70 TOUCH-21 70bar 21l/min 280 3kW 40Kg
FOG 70 TOUCH-33 70bar 33l/min 440 6,3kW 58Kg
FOG 70 TOUCH-42 70bar 42l/min 560 6,3kW 58Kg
* Il numero massimo di ugelli è calcolato utilizzando un ugello di fattore IT.204C portata 020 (0,075l/min) a 70bar
INCLUSO
Set manutenzione pompa 750ore
Caratteristiche tecniche
Telaio in acciaio verniciato
Pompa professionale a bielle, testata in ottone e 3 pistoni in ceramica
• Motore elettrico 1450g/min, 3x400V-50Hz, S1
Ingresso 3/4” M Uscita 1/2” M
• Quadro elettrico con: interruttore termico, PLC e touch screen per gestione modulo
• Valvola by-pass, in ottone
• Dimensioni LxPxH: 450x780x500mm Dati
Manometro in bagno di glicerina in acciaio inox AISI 304
Elettrovalvola b.p. ingresso acqua 24V-50Hz
Elettrovalvola a.p. 24V-50Hz per depressurizzazione linea
Pressostato a.p. per mancanza acqua e rottura tubo
• Interruttore termico generale
Green area - South Korea
Lampada sterilizzatrice per acqua a raggi
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
Modulo fog 70bar industriale
We show you the Zaryadye Park of Moscow
• Struttura autoportante in acciaio verniciato
• Sistema a doppia pompa per lavoro continuativo (H24)
• Quadro comandi con PLC per gestione alternata delle pompe
Idrobase Dolly Pumps
Serie PRO
Nebulizza acqua sterilizzata

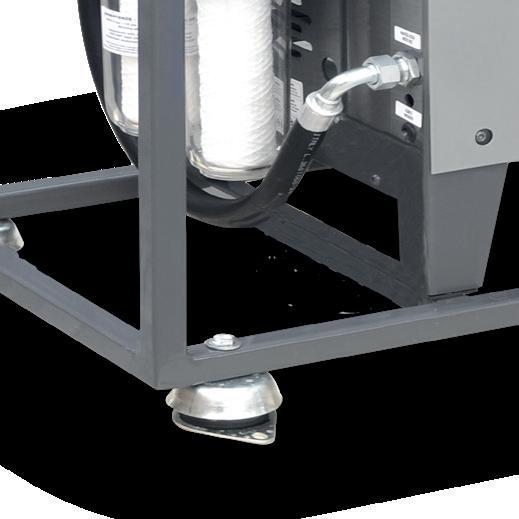

Dettaglio supporti anti-vibranti per fissaggio a pavimento

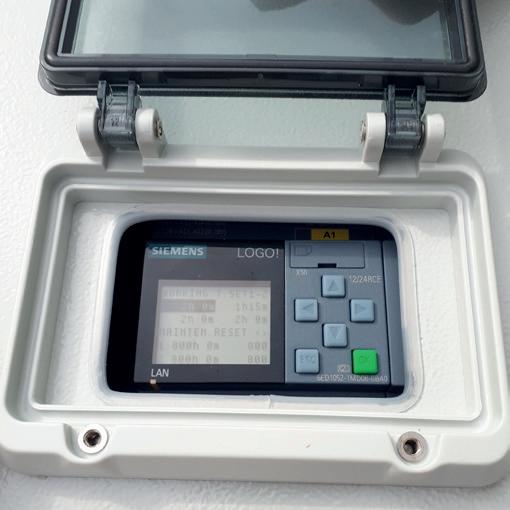

Particolare del PLC (controllore a logica programmabile)
UV (inclusa)
Dati tecnici
Codice Modello
ZX.F70H2409DP
ZX.F70H2411DP
ZX.F70H2415DP
Pressione
Portata** Numero Ugelli* Potenza 3x400V-50Hz
Peso
FOG 70 H24-9 70bar 9l/min 107 1,5kW 125Kg
FOG 70 H24-11 70bar 11l/min 147 1,5kW 125Kg
FOG 70 H24-15 70bar 15l/min 200 2,2kW 135Kg
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.204C di fattore portata 020 (0,075l/min) a 70bar
** Altre portate sono disponibili su richiesta
INCLUSO
Set manutenzione pompa 750ore

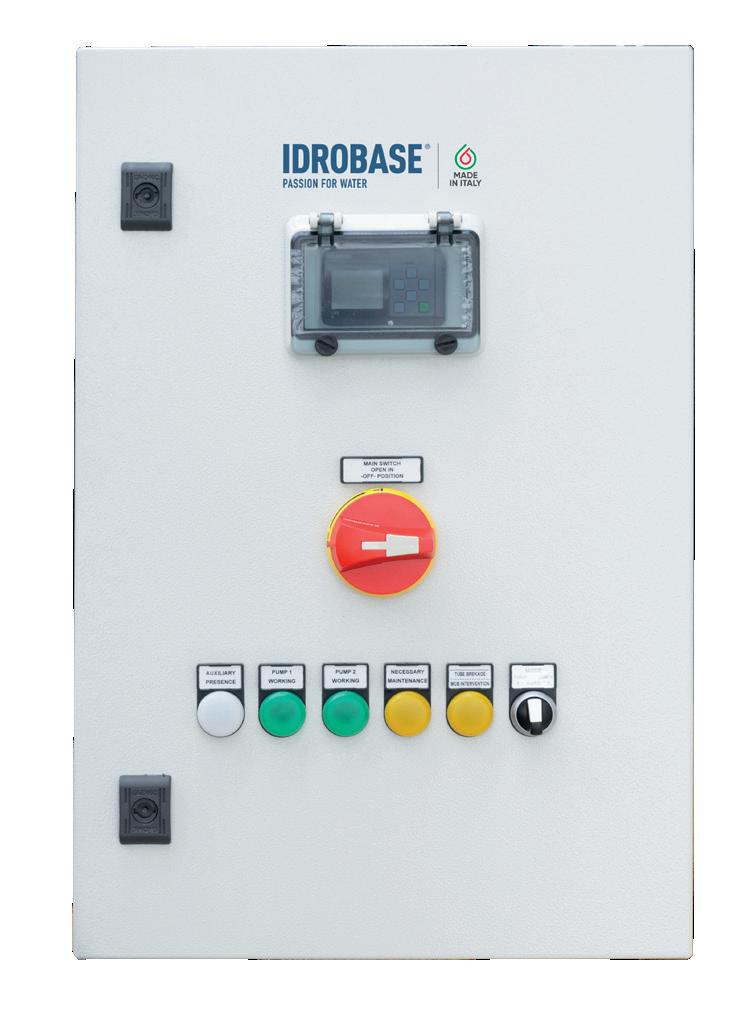

Quadro comandi
Quadro elettrico completo di: interruttore generale ON/OFF, teleruttore, fusibili, selettore pompe per lavoro manuale/automatico. Predisposto per essere collegato a dispositivi esterni (esempio: termostato, umidostato, ecc.).
PLC (controllore a logica programmabile)
ON/OFF generale
Spie di funzionamento impianto
Selettore lavoro manuale/automatico
Caratteristiche tecniche
Telaio in acciaio verniciato
Pompa industriale con testata in ottone a 3 pistoni in ceramica
• Motore elettrico 1450g/min, 3x400V-50Hz, S1
• Valvola by-pass, in ottone
Manometro in bagno di glicerina in acciaio inox AISI 304 Elettrovalvola b.p. ingresso acqua 24V-50/60Hz, corpo in ottone
• Elettrovalvola a.p. 24V-50/60Hz per depressurizzazione linea, corpo in ottone
Pressostato b.p. mancanza acqua
Dimensioni LxPxH: 1100x500x1580mm
QR Code Foto
Codice
Descrizione
IT.0581
Kit alimentazione idrica
ZX.0905-10
Kit alimentazione idrica, 10m con attacchi rapidi
ZX.0573F60R38
Kit ingresso acqua 5" completo di stabilizzatore pressione
ZX.0302-RCSL
ZX.0303-RC
Kit ingresso acqua 10" completo di stabilizzatore di pressione
Kit ingresso acqua 20" competo di stabilizzatore di pressione
ZX.1260-38
Kit collettore 4 uscite con valvole a sfera
ZX.SU20
Sonda di umidità Fog Extra cavo 20m
ZX.ST20
Sonda di temperatura Fog Extra cavo 20m
ZX.0109-AG
Kit antighiaccio per FOG 70
Set B - manutenzione pompa 750 ore composto da:
750hrs - h.p. industrial pumps maintenance
Set D - manutenzione pompa 1500 ore composto da:
1500hrs - h.p. industrial pumps maintenance
Kit revisione completa pistone
+ O-ring
Rispetto al prezzo di listino dei singoli componenti
Kit valvoline + O-ring
Kit anelli tenuta
Olio minerale per pompe a.p.
Frenafiletti
Grasso Tecnico
Kit valvoline
Set paraolio pistoni
Set pistoni ceramica
Kit fissaggio pistoni
Olio minerale per pompe a.p.
Frenafiletti
Grasso Tecnico
A Set A
Manutenzione pompa a: 500 ore, 1.500 ore, 2.500 ore, ecc
B Set B Manutenzione pompa a: 750 ore, 2.250 ore, 3.750 ore, ecc
C Set C
Manutenzione pompa a: 1.000 ore, 2.000 ore, 3.000 ore, ecc
D Set D
Manutenzione pompa a: 1.500 ore, 3.000 ore, 4.500 ore, ecc
E Set E Manutenzione macchina a: 750 ore, 1.500 ore, 2.250 ore, 3.750 ore, ecc
F Set F
Manutenzione macchina a: 3.000 ore, 6.000 ore, 9.000 ore, ecc
MANUTENZIONE POMPA
FOG ECO
FOG APP
FOG 60 CABRIO
ZX.5095-D FOG ECO 0.5 DIGITALE
ZX.5090-D FOG ECO 1 DIGITALE
ZX.FA2.0 FOG APP 2.0
ZX.F60C05 FOG 60 CABRIO-05
ZX.F60C1 FOG 60 CABRIO-1
ZX.F60C2.2 FOG 60 CABRIO-2.2
ZX.F60C3.6 FOG 60 CABRIO-3.6
ZX.F60C4.8 FOG 60 CABRIO-4.8
ZX.F60-05 FOG 60-05
ZX.F60-1 FOG 60-1
ZX.F602.2 FOG 60-2.2
ZX.F603.6 FOG 60-3.6
ZX.F604.8 FOG 60-4.8
ZX. 50IBG19 ZX. 50IBG21 ZX.75DP01 ZX.75DP02 ZX.75IBG02 ZX.75IBG03 ZX.75IBG05 ZX.75IBG06 ZX.75IBG07 ZX.75IBG24 ZX. 100IBG19 ZX. 100IBG21 ZX. 100IBG22
ZX.MPF70M09DP
ZX.MPF70M11DP
ZX.MPF70T11DP
ZX.MPF70T15DP
ZX.MPF70T21DP
ZX.F70AP09DP FOG 70 APERTO-9
ZX.F70AP11DP FOG 70 APERTO-11
ZX.F70AP15DP FOG 70 APERTO-15
ZX.F70AP21DP FOG 70 APERTO-21
ZX.F70AP33 FOG 70 APERTO-33
ZX.F70AP42 FOG 70 APERTO-42
ZX.F70B09DP FOG 70 BASICO-9
ZX.F70B11DP FOG 70 BASICO-11
ZX.F70B15DP FOG 70 BASICO-15
ZX.F70B21DP FOG 70 BASICO-21
ZX.F70B33 FOG 70 BASICO-33
ZX.F70B42 FOG 70 BASICO-42
ZX.F70X-09DP FOG 70 EXTRA-9
ZX.F70X-11DP FOG 70 EXTRA-11
ZX.F70X-15DP FOG 70 EXTRA-15
ZX.F70X-21DP FOG 70 EXTRA-21
ZX.F70X-33 FOG 70 EXTRA-33
ZX.F70X-42 FOG 70 EXTRA-42
ZX.F70T11DP FOG 70 TOUCH-11
ZX.F70T15DP FOG 70 TOUCH-15
ZX.F70T21DP FOG 70 TOUCH-21
ZX.F70T33 FOG 70 TOUCH-33
ZX.F70T42 FOG 70 TOUCH-42
ZX.F70H2409DP FOG 70 H24-9
ZX.F70H2411DP FOG 70 H24-11
ZX.F70H2415DP FOG 70 H24-15
Codice Descrizione

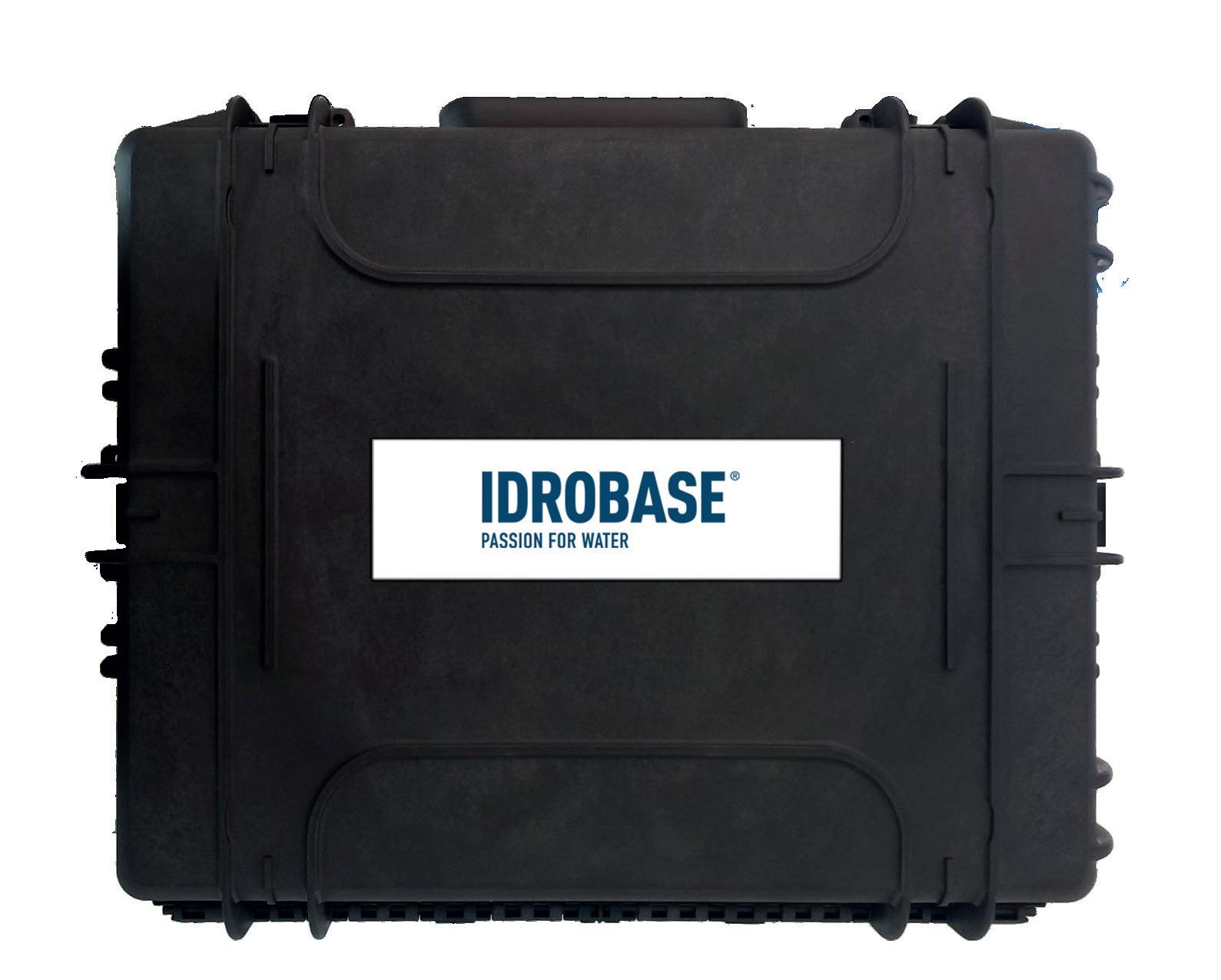

Set completo attrezzi speciali per la manutenzione di pompe a.p.

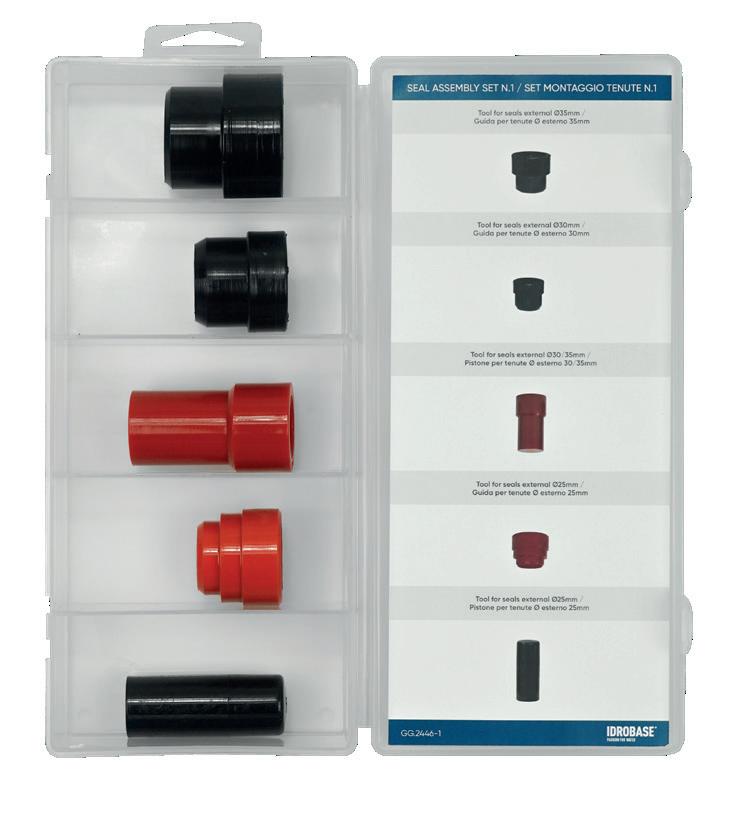

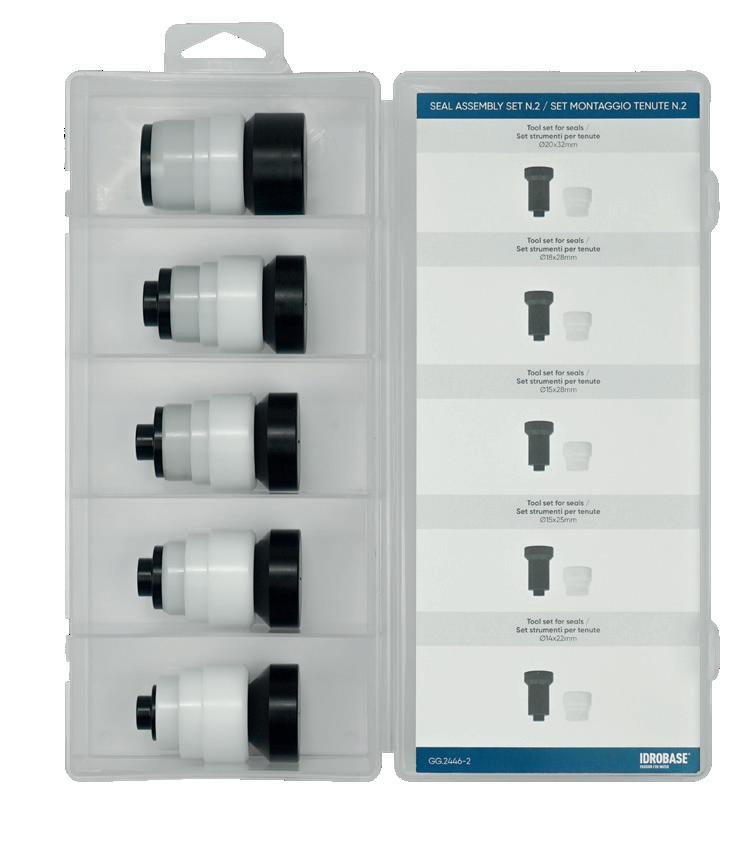

Descrizione Set montaggio tenute
Esterno
ZX.2348
ZX.2446
Codice

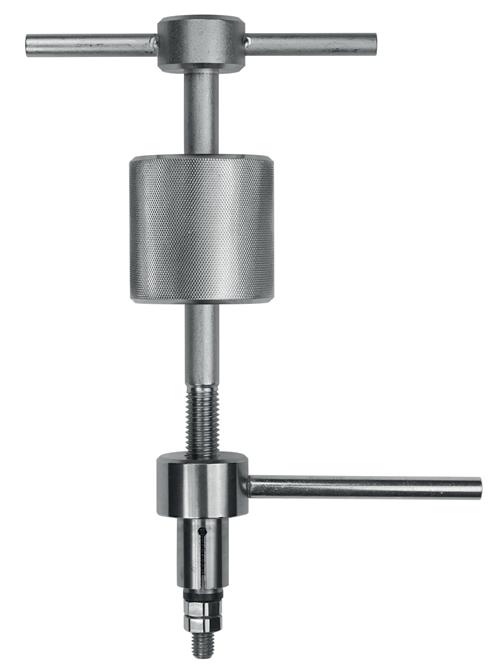

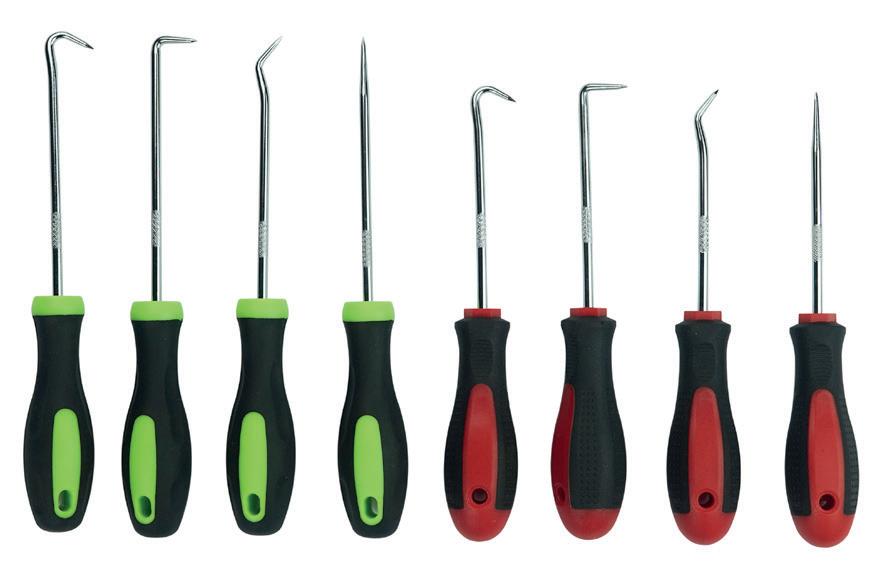

Codice Descrizione Estrattore con pinze
Codice Descrizione Set manutenzione paraolio
CDR.CD12
3/8” - 5/6mm
3/8” - 13mm
3/8” - 15mm
3/8” - 17mm
3/8” - 19mm 1/2” - 30/210 Nm

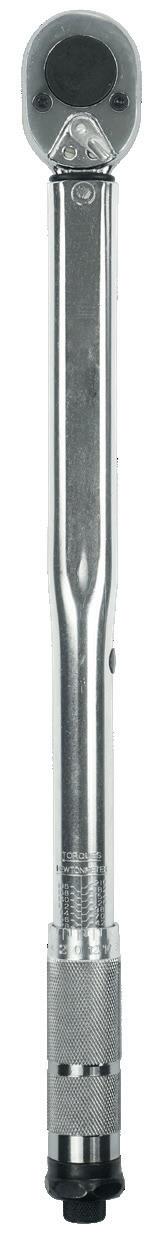

Codice Descrizione Chiave dinamometrica
CDR.CD38
Codice Descrizione Chiave dinamometrica
- 22mm
- 24mm
- 27mm
- 30mm
3/8” - 5/25 Nm 1/2” - 21mm
Codice Descrizione Bussola per chiave dinamometrica
ZX.1972-5
ZX.2447
ZX.2442
Video special tools
Variable Frequency Drive Modules
L'impianto Multizona a portata variabile
Il sistema MULTIZONA è composto da tre parti:
• Impianto centralizzato [1-2-3-4-5]
• Quadro controllo e gestione zone [10-11-12-13-14]
• Zona linee fog [6-7-8]
Professional misting systems to manage independent areas simultaneously
Quadro controllo e gestione zone
1. Kit ingresso acqua
2. Lampade sterilizzatrici
3. Pompe dosatrici
4. Tubo bp alimentazione idrica
5. Modulo fog
6. Linea AP 7. Linea ugelli fog

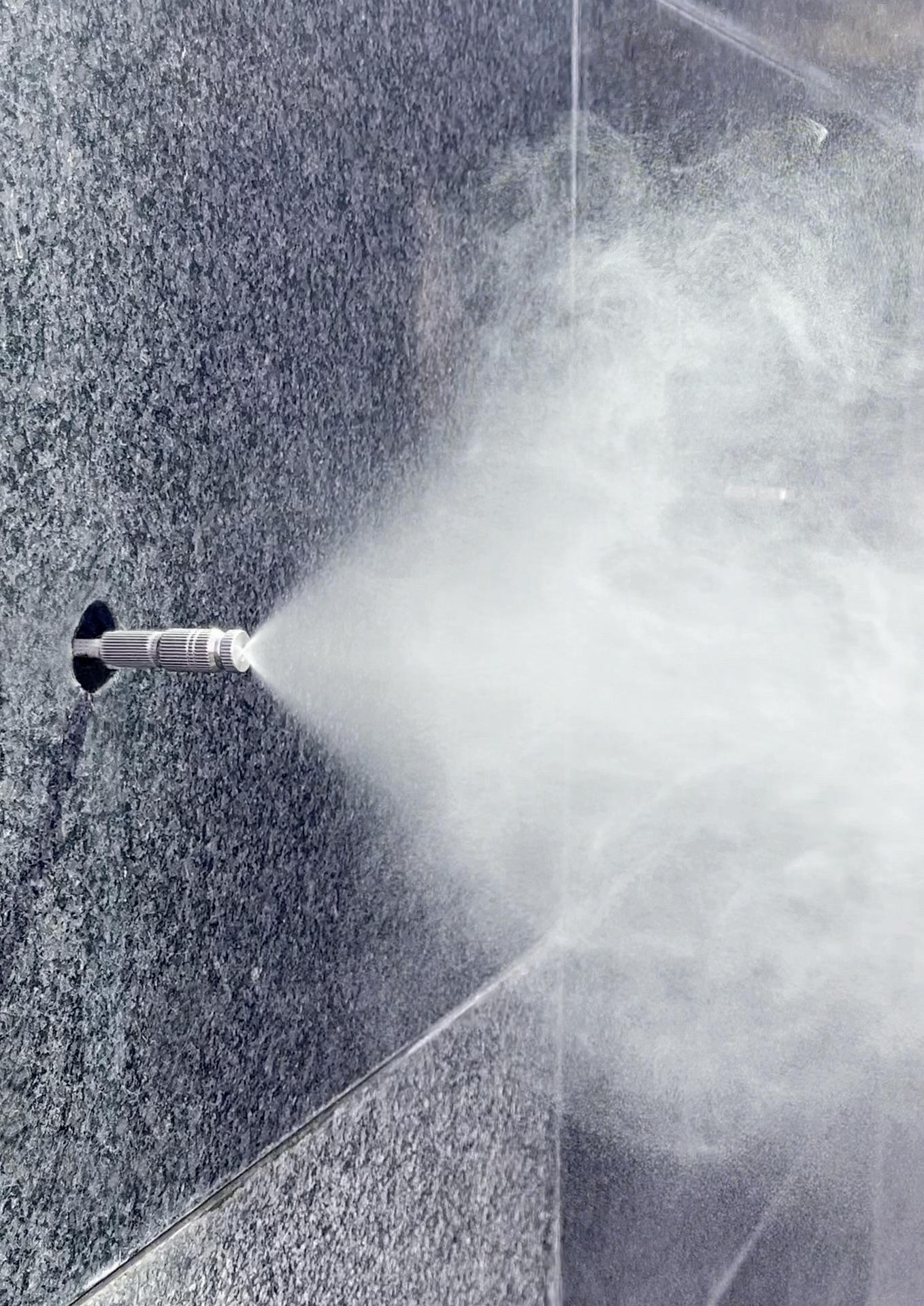

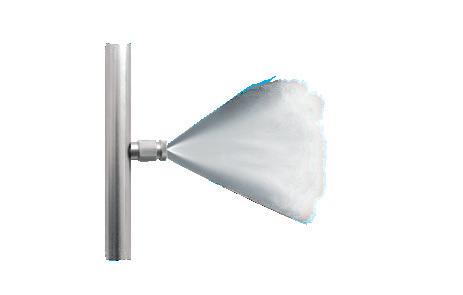

8. Ugello fog
Impianto centralizzato
Il “cuore” del sistema
Multizona è un impianto di nebulizzazione multi-linee che, attraverso un’unica stazione di pompaggio, può servire contemporaneamente più ambienti fra loro indipendenti, regolando i valori ambientali (es. temperatura e/o umidità) secondo le esigenze specifiche di ciascuna zona.
Multizona è la soluzione ideale per gestire contemporaneamente in maniera autonoma ambienti separati rinfrescando, umidificando, abbattendo polveri e odori, creando effetti
scenografici, sanificando ambienti diversi attraverso acqua nebulizzata immessa nelle aree interessate mediante un sistema di ugelli.
Multizona si utilizza nelle versioni “Fog 70 Ambiente” per portate che vanno da 1l/min a 11l/min, e nel “Fog 70 Var 3” per portate fino a 42l/min.
10.
11.
12.
7. 8.
14.
15.
9. Circuito elettrico di controllo
Centralina comando 4:20mA
Quadro gestione linee
Kit elettrovalvola
13. Comando remoto (umidostato, termostato, ecc...)
Sonda umidostato
Alimentazione elettrica impianto
Zona linee fog

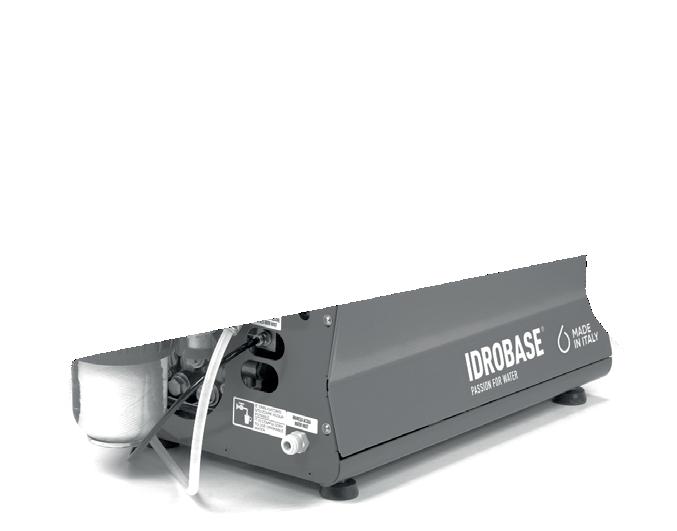

Modulo
fog industriale
a portata variabile e pressione costante 230V-50/60Hz
da 0,4 a 13l/min
internet
Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)

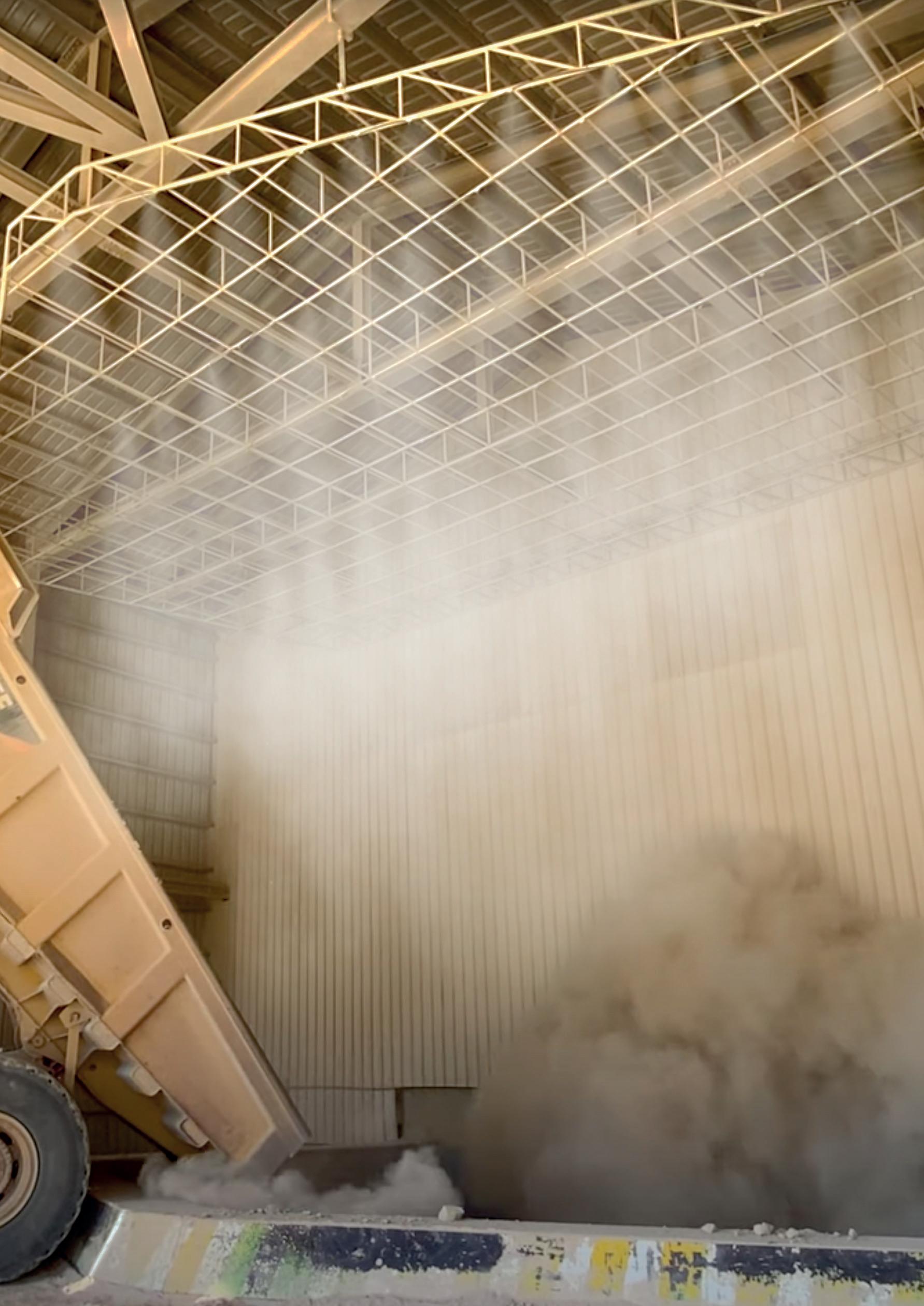

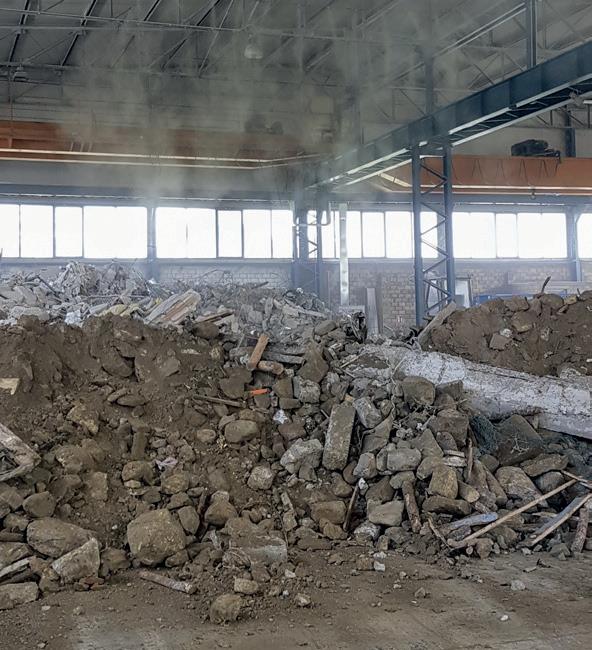

• Ideale per climatizzazione, umidificazione, abbattimento polveri, effetti scenografici
• Gestione di impianti multilinea
• Ideale per il settore civile ed industriale
Optional: comando da remoto per centralina temperatura o umidità
Touchscreen 4,3” per interfaccia gruppo pompante sonde e programmazione
Optional: kit zona umidità (ZX.2740)
Nebulizza acqua sterilizzata
Interfaccia
Portata
Dati tecnici
Codice Modello
ZX.AMB02
ZX.AMB04
ZX.AMB07
ZX.AMB11
ZX.AMB13
Pressione Portata Potenza 1x230V-50/60Hz Zone Gestibili
FOG AMBIENTE-2 80bar 0,4 - 2l/min 1,8kW da 1 a 16
FOG AMBIENTE-4 80bar 0,7 - 4l/min 1,8kW da 1 a 16
FOG AMBIENTE-7 80bar 1,2 - 7l/min 1,8kW da 1 a 16
FOG AMBIENTE-11 80bar 2 - 11l/min 1,8kW da 1 a 16
FOG AMBIENTE-13 80bar 2,2 - 13l/min 1,8kW da 1 a 16
Misting system at Marco Polo Venice airport
Caratteristiche tecniche
Telaio in acciaio verniciato
• Pompa professionale con testata in ottone a 3 pistoni in ceramica
• Motore elettrico 1450g/min 1x230V-50Hz
• Valvola by-pass
Elettrovalvola b.p. ingresso acqua 24V-50Hz, corpo in ottone
• Elettrovalvola a.p. 24V-50Hz per depressurizzazione linea, corpo in ottone
Trasduttore di pressione 4:20mA (0-100bar)
• Quadro elettrico completo di inverter per la variazione di frequenza del motore, trasformatore 230-24-12V per la
gestione delle elettrovalvole e della centralina di comando
• Centralina di comando per la gestione dei tempi di pausa/lavoro e predisposta per la ricezione di segnale a 4:20mA
• Kit elettrovalvola
Modulo fog a pressione costante e portata variabile 3x400V-50/60Hz

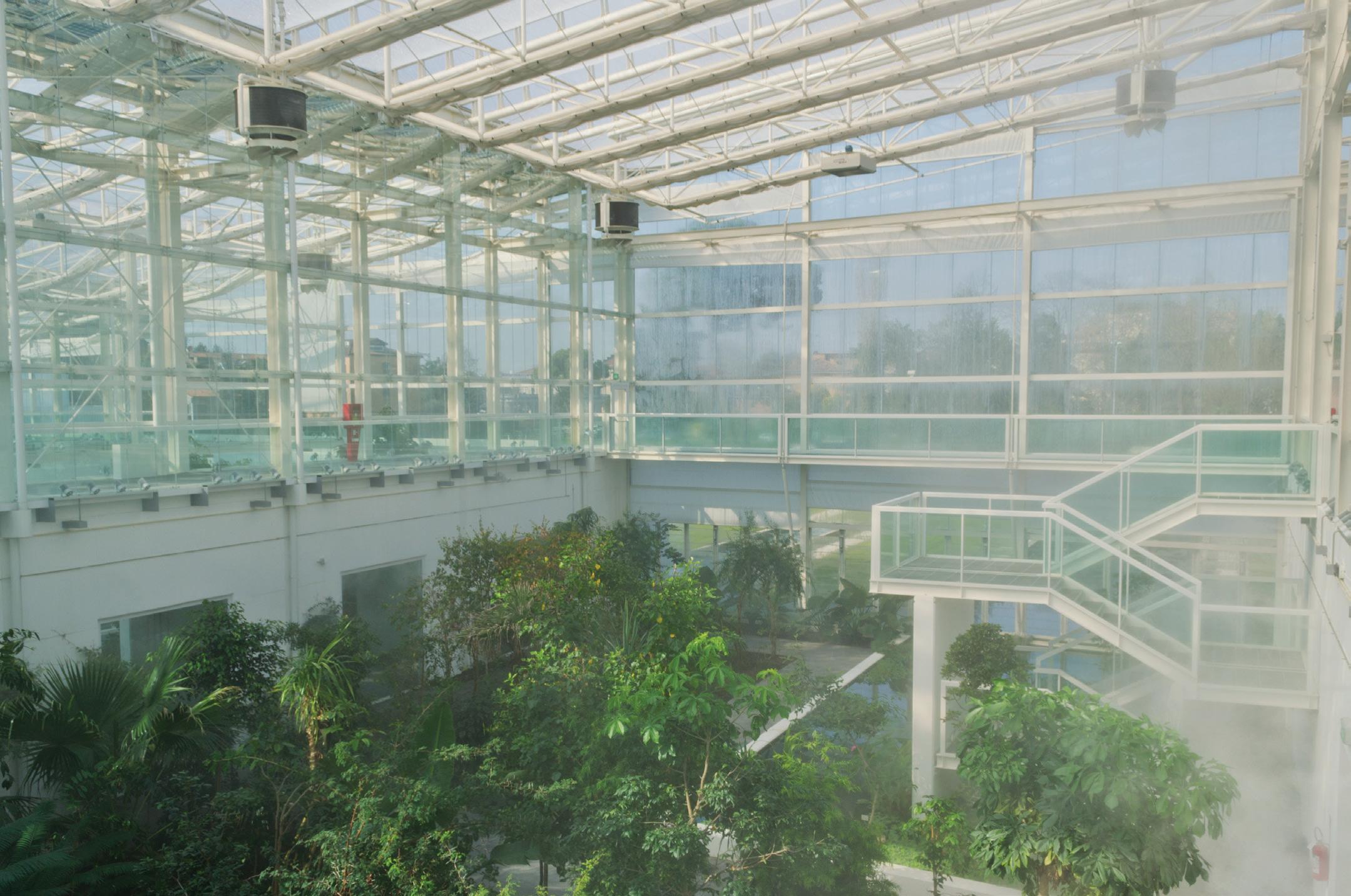

Idrotech technology at Padua Botanical Garden
Controllabile e gestibile da remoto
Fino a 16 zone indipendenti
Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
• nebulizza indipendentemente due o più zone
• dotato di inverter che permette di modulare la portata della pompa
• dotato di sonda di umidità e temperatura
Optional: kit zona umidità (ZX.2740)
Nebulizza acqua sterilizzata
Particolare del quadro Fog 70 VAR 3 Touch
Codice Modello Pressione Portata** Numero Ugelli min - max* Potenza 3x400V-50/60Hz
ZX.VAR3-15DP
ZX.VAR3-21DP
ZX.VAR3-33
ZX.VAR3-42
Peso
FOG 70 VAR3 TOUCH - 15 30-70bar 2,5 - 15l/min 33 - 200 3kW 68Kg
FOG 70 VAR3 TOUCH - 21 30-70bar 3,6 - 21l/min 48 - 280 3,5kW 68Kg
FOG 70 VAR3 TOUCH - 33 30-70bar 5 - 33l/min 60 - 400 7kW 75Kg
FOG 70 VAR3 TOUCH - 42 30-70bar 6,3 - 42l/min 84 - 560 7kW 75Kg Dati
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.204C di fattore portata 020 (0,075l/min) a 70bar
**La portata varia in funzione della frequenza impostata sull’inverter (portata massima raggiunta a 50Hz)
- Italy
Caratteristiche tecniche
Telaio in acciaio zincato verniciato
• Pompa professionale a bielle, testata in ottone ad alta resistenza meccanica
Motore elettrico 1450g/min 3x400V-50/60Hz con statore rinforzato
• Valvola by-pass in ottone
• Elettrovalvola b.p. 24V-50Hz ingresso acqua da 1/2"
Trasduttore di pressione 4:20mA (0-100bar)
Centralina di comando per la gestione dei tempi di pausa/lavoro e predisposta per la ricezione di segnale a 4:20mA
Dimensioni LxPxH: 1200x600x700mm
Padua Botanical Garden

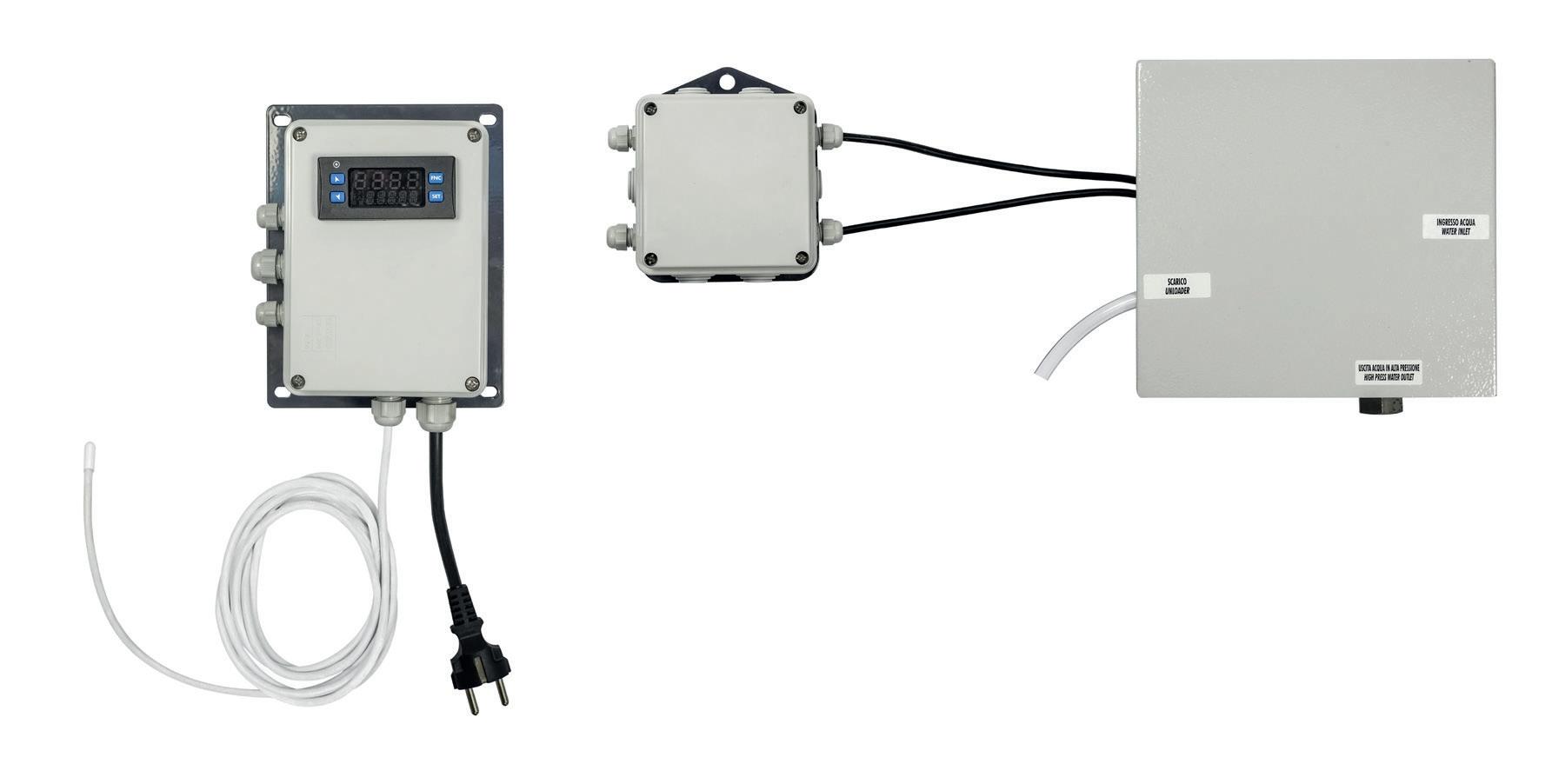

SISTEMI DI CONTROLLO KIT ZONA UMIDITÀ E TEMPERATURA
Kit zona umidità V3-AMB26 230V 50/60HZ
ZX.2817
Kit zona temperatura
V3-AMB26 230V 50/60
IT.0137-20
Sonda di umidità - IDRO PROBE
La sonda di rilevazione umidità IDRO PROBE è ideale per applicazioni industriali.
Il segnale di corrente in uscita è di 4-20mA. Caratteristiche tecniche: lunghezza: 20m
Campo misura umidità: 15 - 90% ur Precisione: ±5%
Tempi risposta: 60 sec condizioni costanti Grado di protezione: IP54

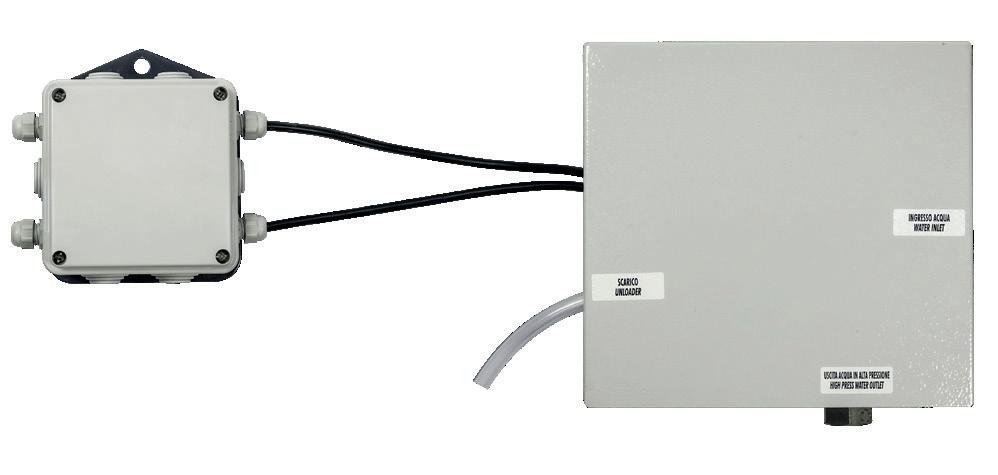

Kit elettrovalvola “Y” 24V, per linea fog 16-40l/min entrata G3/8" F uscita G3/8" F
Kit elettrovalvole "Y" 24V, per linea fog fino a 15l/min entrata G1/4" F uscita G1/4" F
Kit elettrovalvola “Y” 230V, per linea fog 16-40l/min entrata G3/8" F uscita G3/8" F
Kit elettrovalvola "Y" 230V, per linea fog fino a 15l/min
entrata G1/4" F uscita G1/4" F
ZX.1132-230
ZX.1132
Set B - manutenzione pompa 750 ore composto da:
750hrs - h.p. industrial pumps maintenance
Kit valvoline + O-ring
Kit anelli tenuta
Set D - manutenzione pompa 1500 ore composto da:
1500hrs - h.p. industrial pumps maintenance
Kit revisione completa pistone
valvoline + O-ring
Olio minerale per pompe a.p.
Frenafiletti
Grasso Tecnico
Rispetto al prezzo di listino dei singoli componenti
Kit
Set paraolio pistoni
Set pistoni ceramica
Kit fissaggio pistoni
Olio minerale per pompe a.p.
Frenafiletti
Grasso Tecnico
MANUTENZIONE POMPA E
B Set B Manutenzione pompa a: 750 ore, 2.250 ore, 3.750 ore, ecc
D Set D Manutenzione pompa a: 1.500 ore, 3.000 ore, 4.500 ore, ecc
MANUTENZIONE POMPA E MACCHINA
AMBIENTE TOUCH
ZX.AMB02 FOG AMBIENTE TOUCH -2 • •
ZX.AMB04 FOG AMBIENTE TOUCH -4 •
ZX.AMB07 FOG AMBIENTE TOUCH -7
ZX.AMB11 FOG AMBIENTE TOUCH -11 •
ZX.AMB13 FOG AMBIENTE TOUCH -13 •
ZX.VAR3-15DP FOG 70 VAR 3 TOUCH - 15
ZX.VAR3-21DP FOG 70 VAR 3 TOUCH - 21
ZX.VAR3-33 FOG 70 VAR 3 TOUCH - 33
ZX.VAR3-42 FOG 70 VAR 3 TOUCH - 42
Copyright© del presente catalogo è di proprietà di IDROBASE GROUP® Srl. Sono consentite la lettura, la consultazione e la circolazione in formato cartaceo o elettronico per uso personale. Non è consentito alcun uso a scopi commerciali, né alcun tipo di alterazione se non con il consenso scritto di IDROBASE GROUP® Srl. Il presente catalogo annulla e sostituisce il precedente. Il presente catalogo fornisce informazioni generali sui prodotti offerti da IDROBASE GROUP® Srl.
Esso è indirizzato a rivenditori, impiantisti, progettisti e comunque a tutti quanti abbiano già - dei detti prodotti, dei materiali con cui sono realizzati, delle loro caratteristiche, prestazioni e funzionamento - una adeguata conoscenza; non è perciò diretto ai consumatori i quali, per maneggiare, installare o compiere qualsivoglia operazione con i beni qui descritti devono obbligatoriamente rivolgersi a personale qualificato e capace.
Anche nei riguardi del personale specializzato, poi, il presente catalogo va considerato quale mera presentazione commerciale, priva delle specifiche tecniche necessarie - che potranno essere liberamente richieste a Idrobase -, e dunque non adatta ad essere presa, essa sola, quale riferimento per la progettazione, la realizzazione o l’installazione di qualsivoglia impianto di qualsivoglia tipo.
Le illustrazioni, le caratteristiche tecniche, le funzioni ed altre informazioni qui riportate su singoli prodotti, sistemi, impianti e altro si basano sullo stato attuale della tecnica: tuttavia, qui possono essere riprodotte solo le informazioni più immediate, senza alcuna considerazione del complesso di dati necessari per progettare, realizzare ed installare un qualsivoglia impianto, che dovranno dunque essere di volta in volta attentamente valutati da progettisti, impiantisti ed installatori.
Pertanto per indicazioni specifiche su tutti prodotti presenti nel catalogo è necessario rivolgersi alla nostra Sede, dove personale competente è sempre a disposizione per rispondere ad ulteriori domande.
Tutte le illustrazioni qui riprodotte possono essere leggermente diverse nella realtà e perciò sono da considerare come semplici rappresentazioni simili al vero.
Per tutti i prodotti ci riserviamo il diritto di apportare modifiche.
Anche per tale motivo è necessario un confronto diretto con la nostra Sede.
In caso di dubbi interpretativi vale il testo originale in lingua italiana.
Alla pubblicazione di una ristampa la presente edizione perde di validità.
Idrobase Group Srl
Via dell’Industria, N. 25
35010 Borgoricco (PD) Italia
T: +39 049 9335903 r.a.
www.idrobasegroup.com info@idrobasegroup.com
Riconoscimento di massima affidabilità commerciale
A day in Idrobase Group
