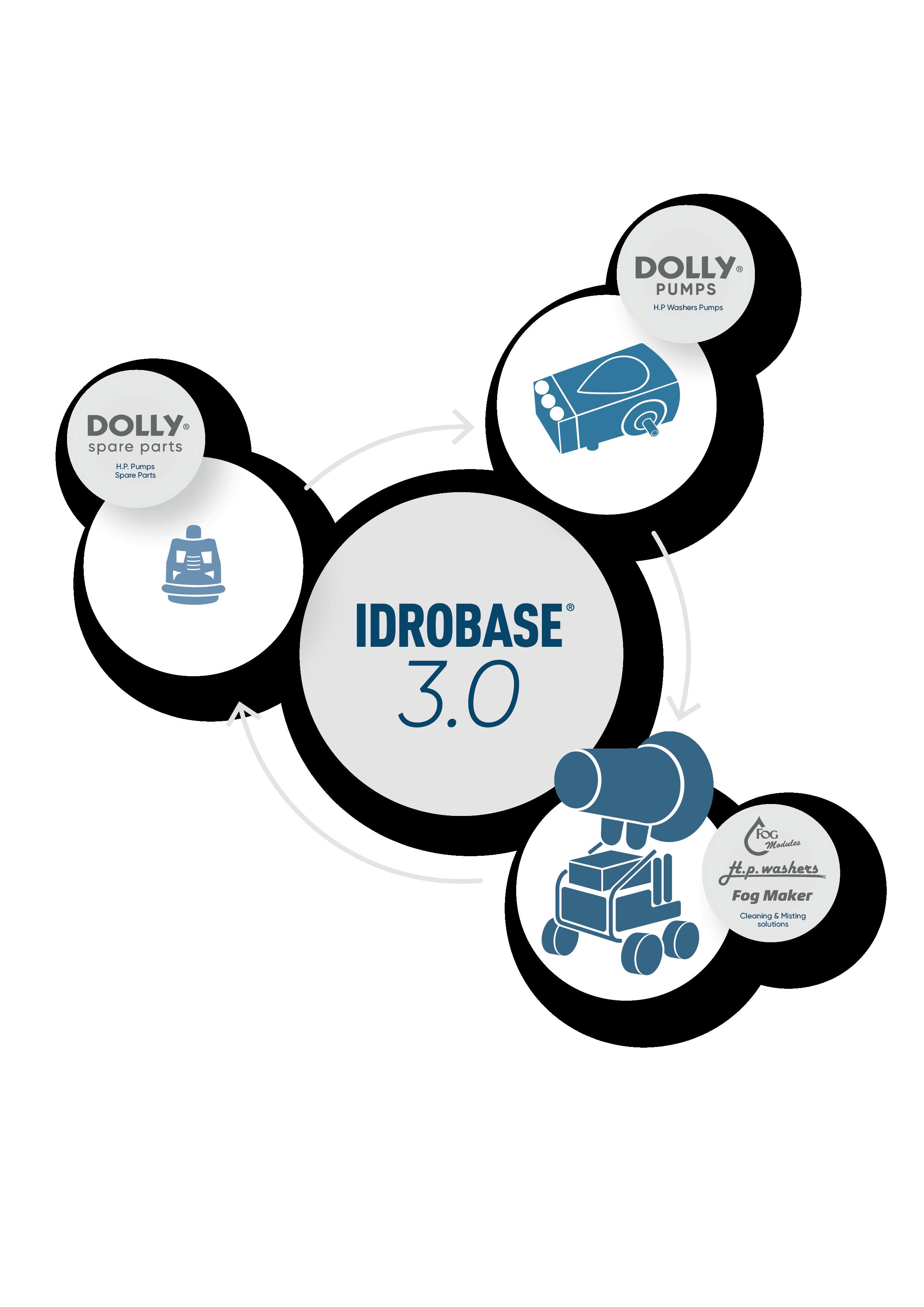

IDROBASE 3.0 est une solution complète qui réunit:
• la fiabilité de Dolly Spare Parts®
• a qualité brevetée et garantie de Dolly Pumps®
• ainsi que les hautes performances des nettoyeurs haute pression, des brumisateurs et des systèmes de brumisation.
Vous pouvez désormais passer de la simple réparation de votre pompe, grâce au catalogue Dolly Spare Parts (n°1 mondial), au remplacement de celle-ci par une pompe Dolly dotée de composants internes de la marque Idrobase, jusqu’au choix d’une solution complète Made in Italy pour les secteurs du nettoyage et de la brumisation.
Trois éléments au sein d’un seul système intégré, connectés et alignés par une vision industrielle cohérente axée sur la performance et la durabilité à long terme.
HEADQUARTERS OFSOLUTIONS

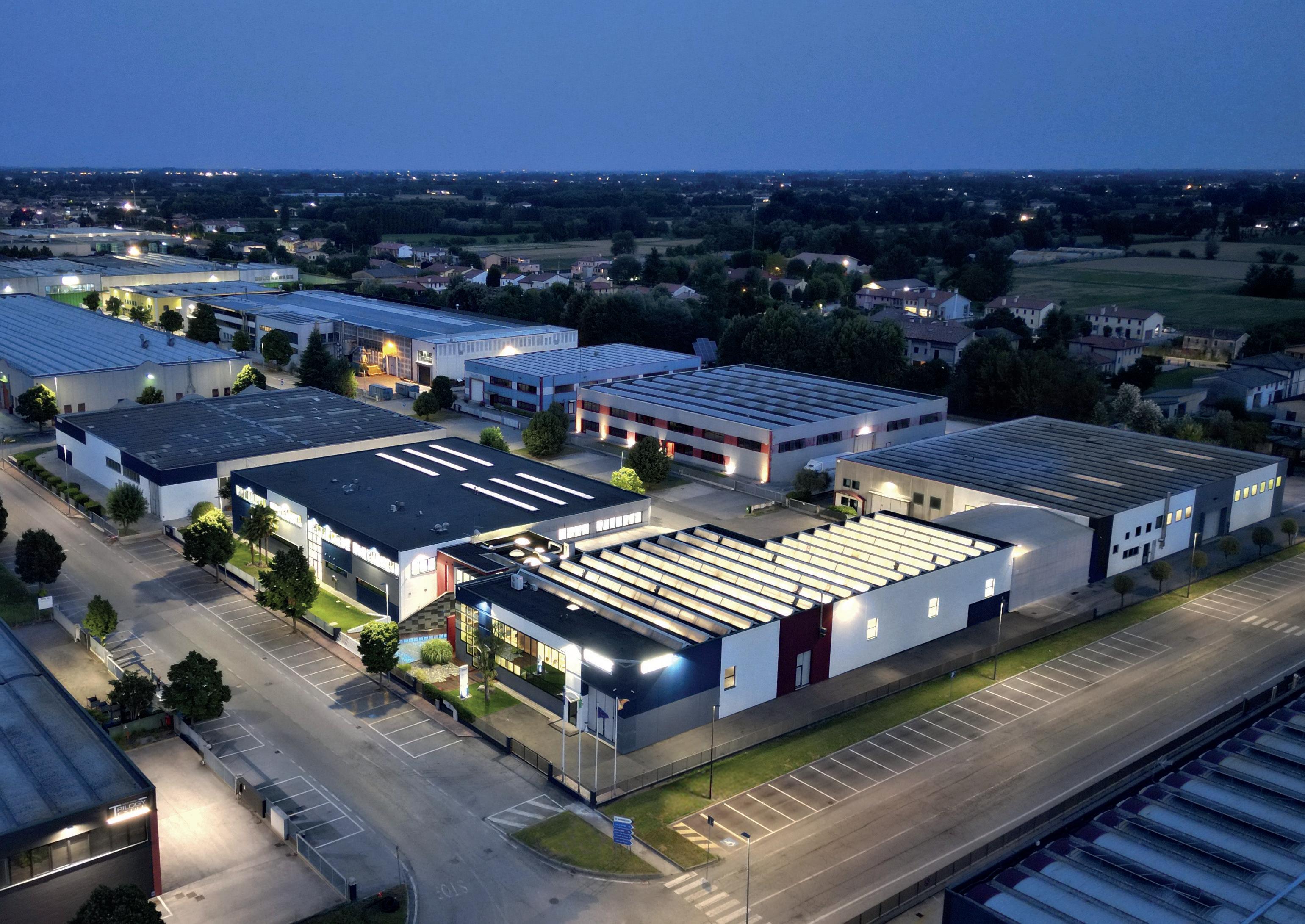

Borgoricco, Padova, Italy
UN MONDE D’INNOVATIONS
Par rapport au modèle précédent
Par rapport au modèle précédent
Sur les frais de transport: colonne télescopique
-3 heures
*Disponible sur les modèles: FOG 60 CABRIO/FOG 60/FOG EXTRA
Prêt à l’emploi: -3 heures de montage par rapport au modèle précédent
Modules de 2,2 à 4,8 l/min avec pompe IDRO9
Par rapport au modèle précédent
-50% Rpm
Durée de vie doublée de la pompe
Gestion via smartphone
Contrôlable et gérable à distance
Jusqu’à 16 zones indépendantes
Par rapport à Fog Maker Elefantino
De remise en plus sur le prix d’achat
Rayon d’action
Par rapport à Fog Maker Airone
Par rapport à Fog Maker Gufo
De remise supplémentaire sur le prix d’achat Rayon de rotation (automatique)
De frais de port
Par rapport au modèle précédent
Débit de 0,4 à 13 l/min
Interface Internet
LES 12 SECTEURS D’ACTIVITÉS
Cleaning & Misting tailor-made systems
Industrial Misting
Humi Food
ENJOY YOUR LIFE NIGHT AND DAY
Outdoor Furniture
IDROTECH

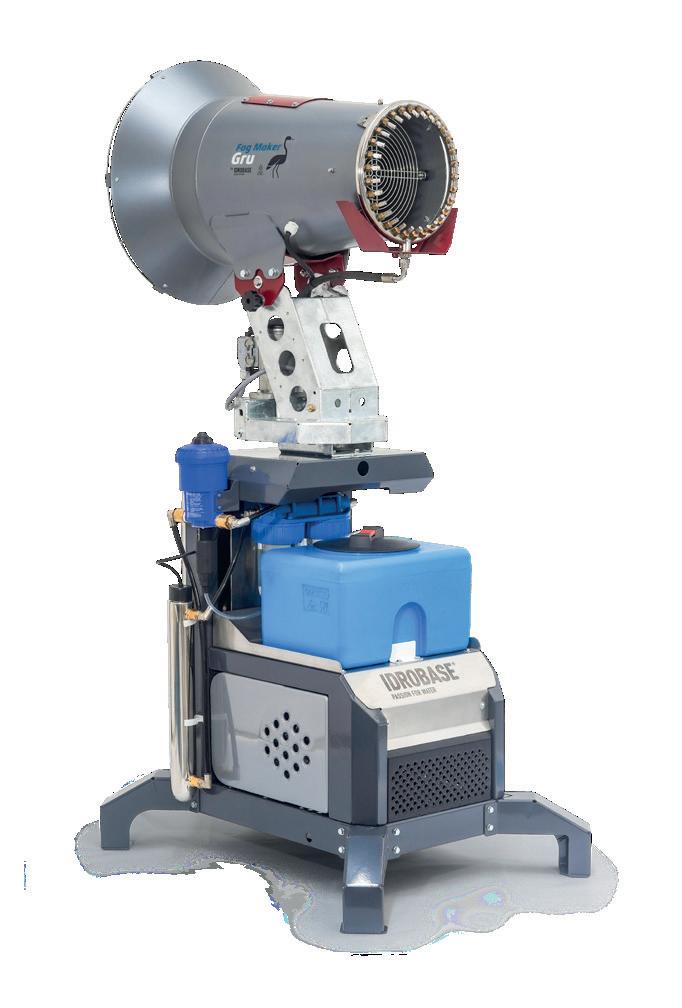

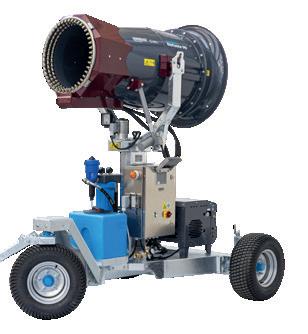

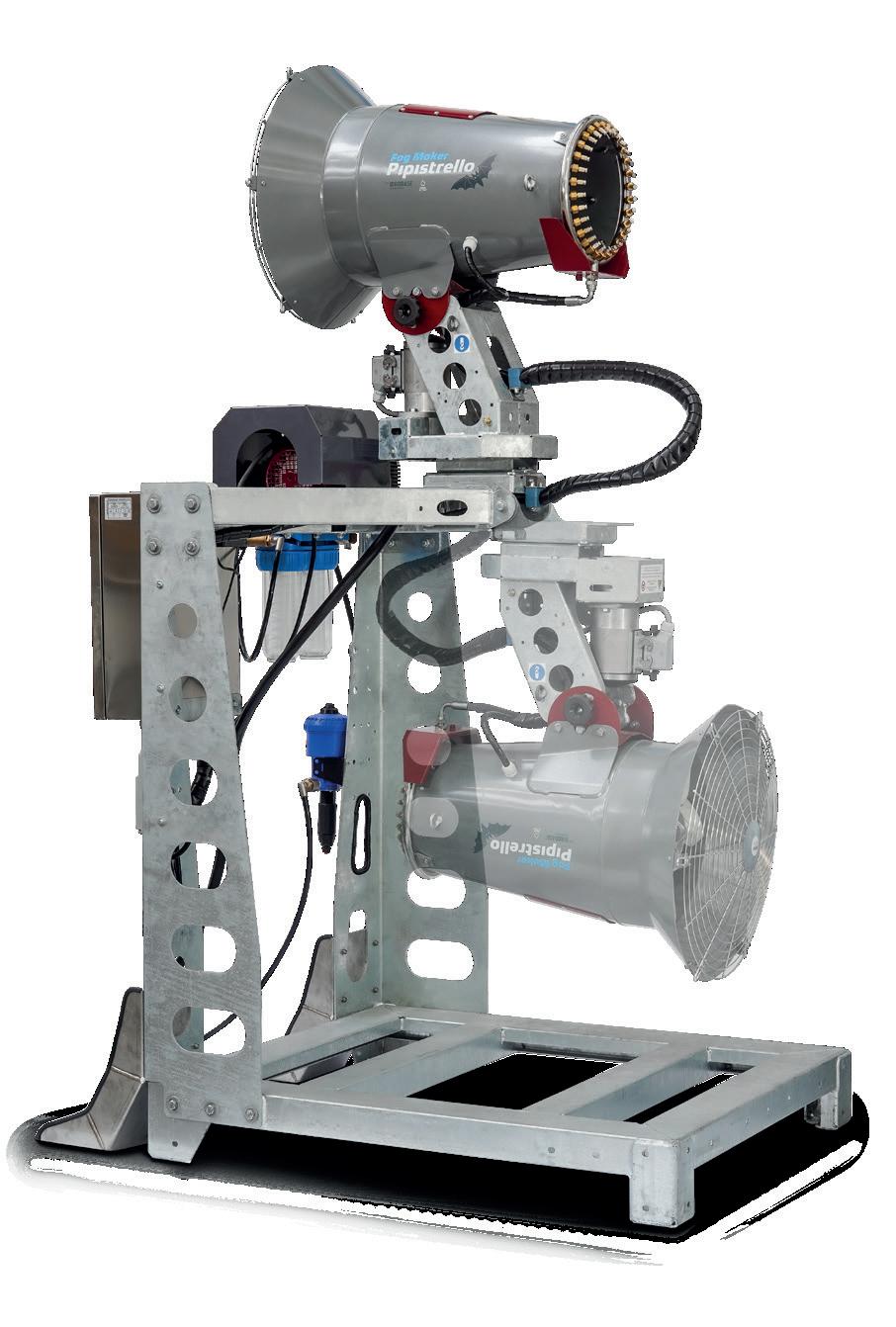

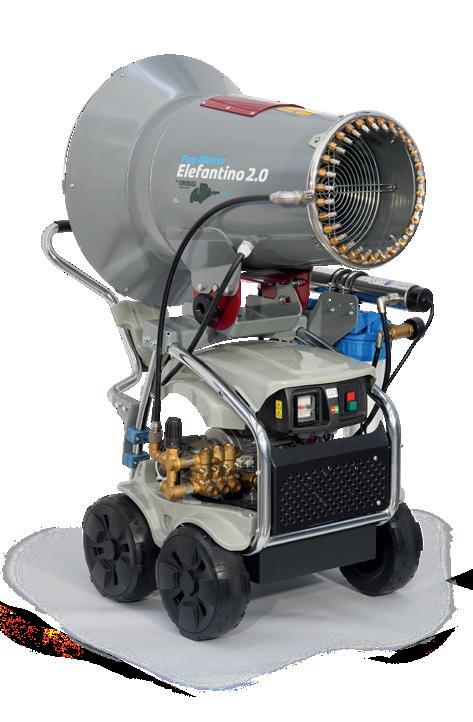

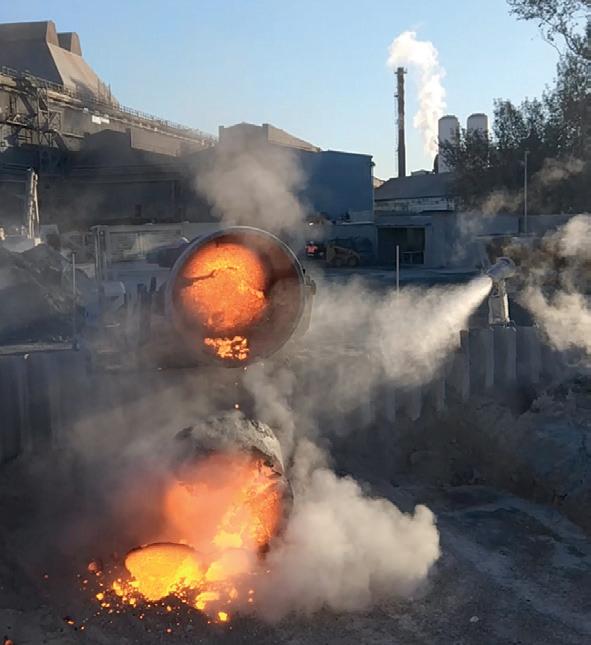

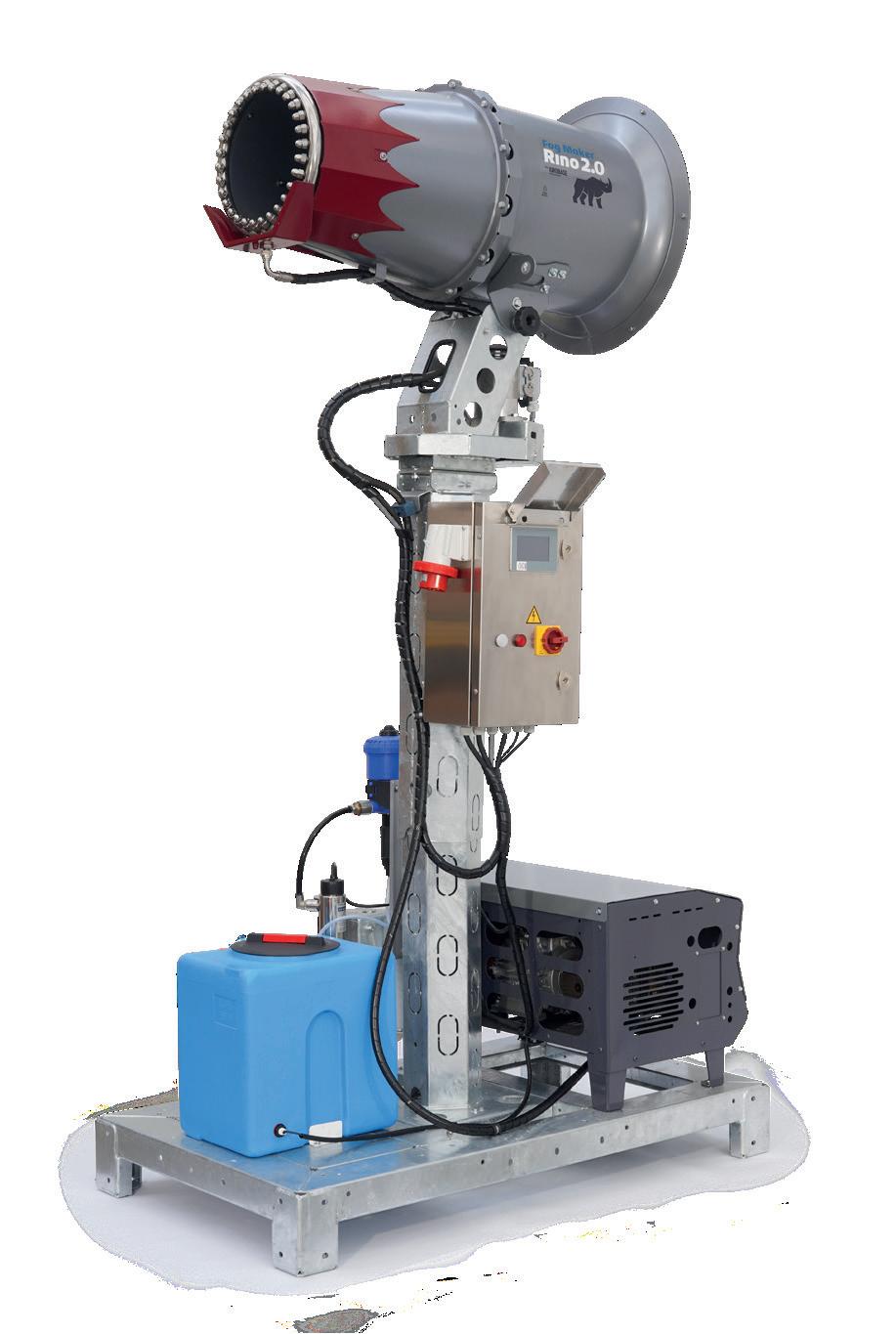

Fog Makers Cannons

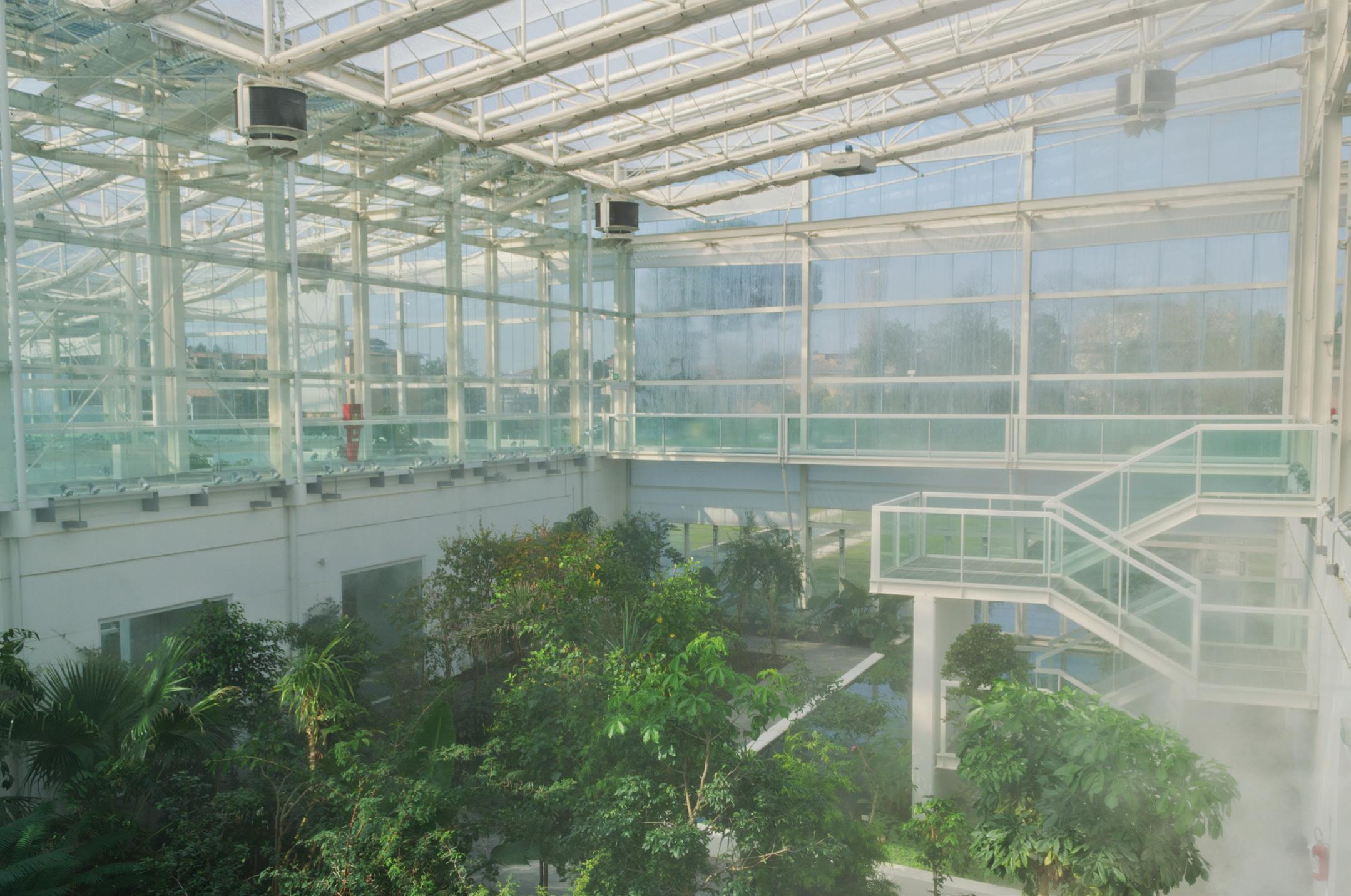

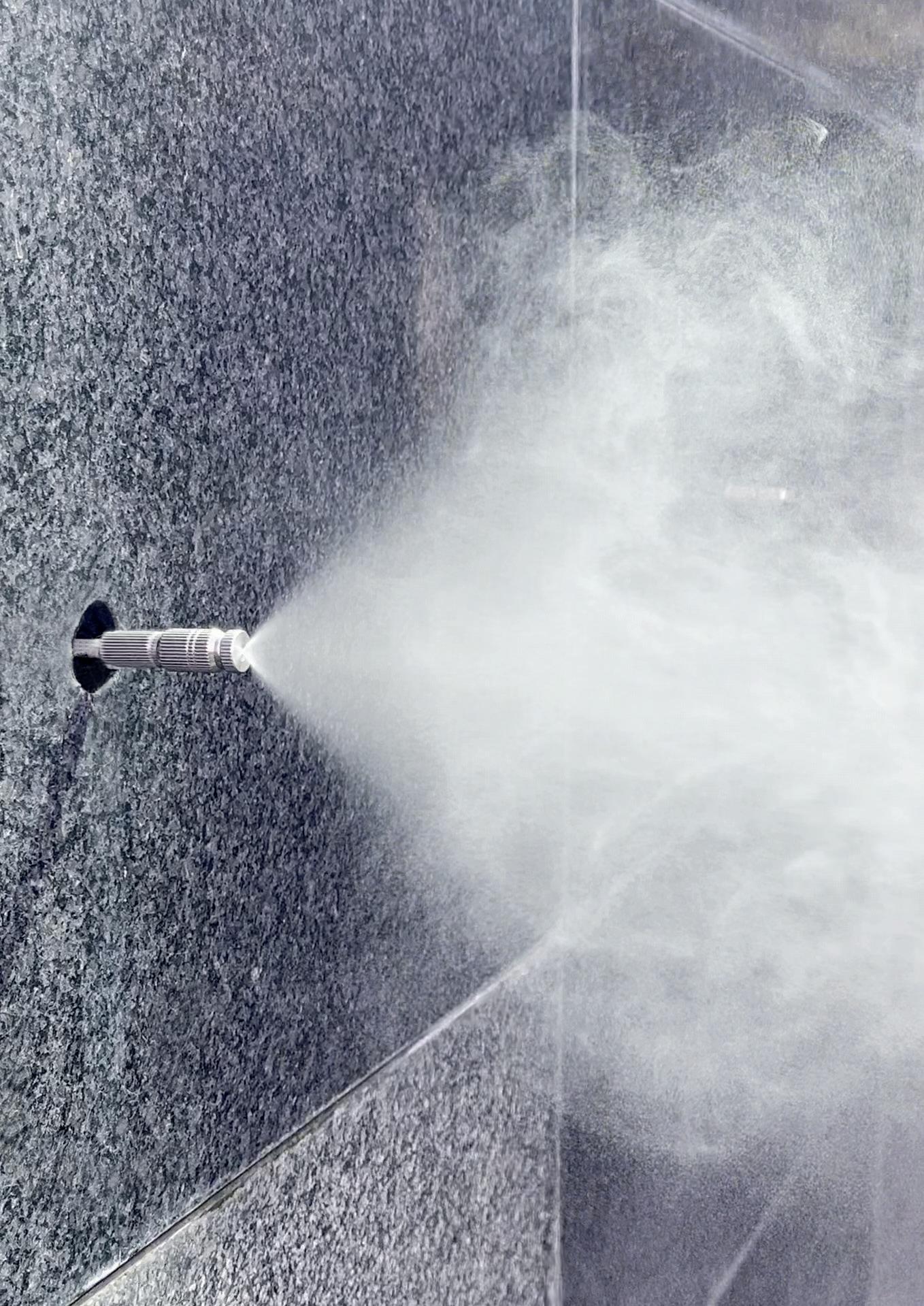

Residential & Commercial Misting
BKM ® , Disinfection & Sanitization
CLUB DEL MISTING
Misting Accessories
IDRO INNOVA
IDROTECH
IDROTECH
IDROSAN
CLUB DEI RIPARATORI
Dolly Spare Parts ® for pumps
CLUB DEI RIPARATORI
NOUS SOMMES DANS LA DIVISION
IDROTECH
Autobella ® & Car Wash Accessories Industrial
CLUB DEI RIPARATORI

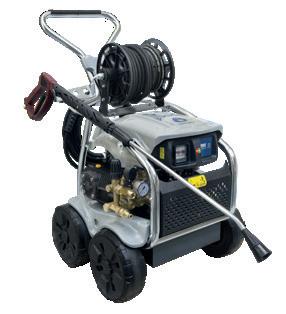

HP Washers Accessories & Spare Components
Cleaning Machines
Misting
NOS COMMERCIAUX
ALICE DE BIASE
Service commercial
alice.d@idrobasegroup.com
+39 049 9336739
+39 334 9399868
ITA/ENG/ESP/FRA
SILVIA VANZO
Service commercial
silvia.v@idrobasegroup.com
+39 049 9336726
+39 351 5970267
Silvia_CdR
ITA/ENG/ESP/DEU
TOMMASO GAZZIGNATO Responsable Idrobase Ningbo
tommaso.g@idrobasegroup.com
+39 049 9336756
+39 349 0080257 tommy_italy
ITA/ENG
NOS TECHNICIENS
DANIEL GASPARINI
Ingénieur commercial & Qualité
daniel.g@idrobasegroup.com
+39 049 9336768
+39 329 1297086
ITA/ENG
LUCA SARTOR Responsable du service technique
luca.s@idrobasegroup.com
+39 049 9336755
+39 348 7004172
ITA/ENG

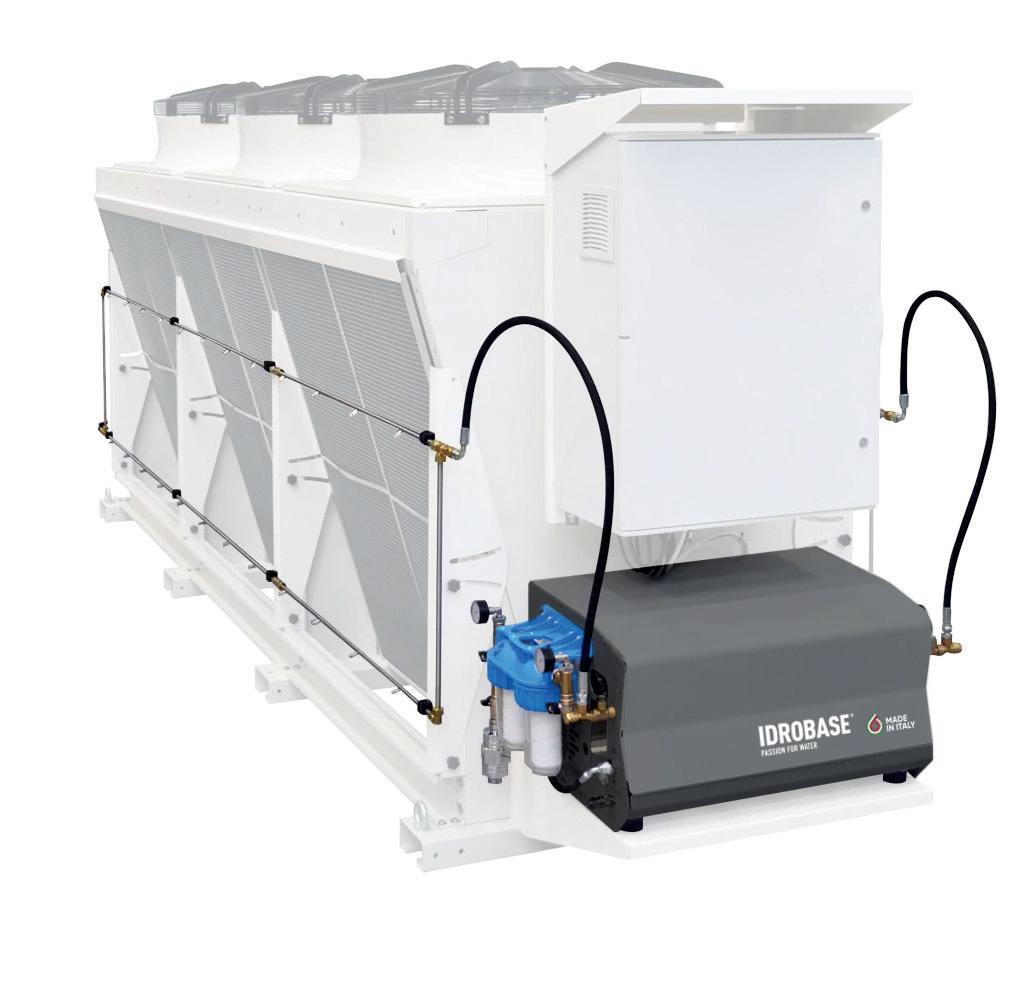

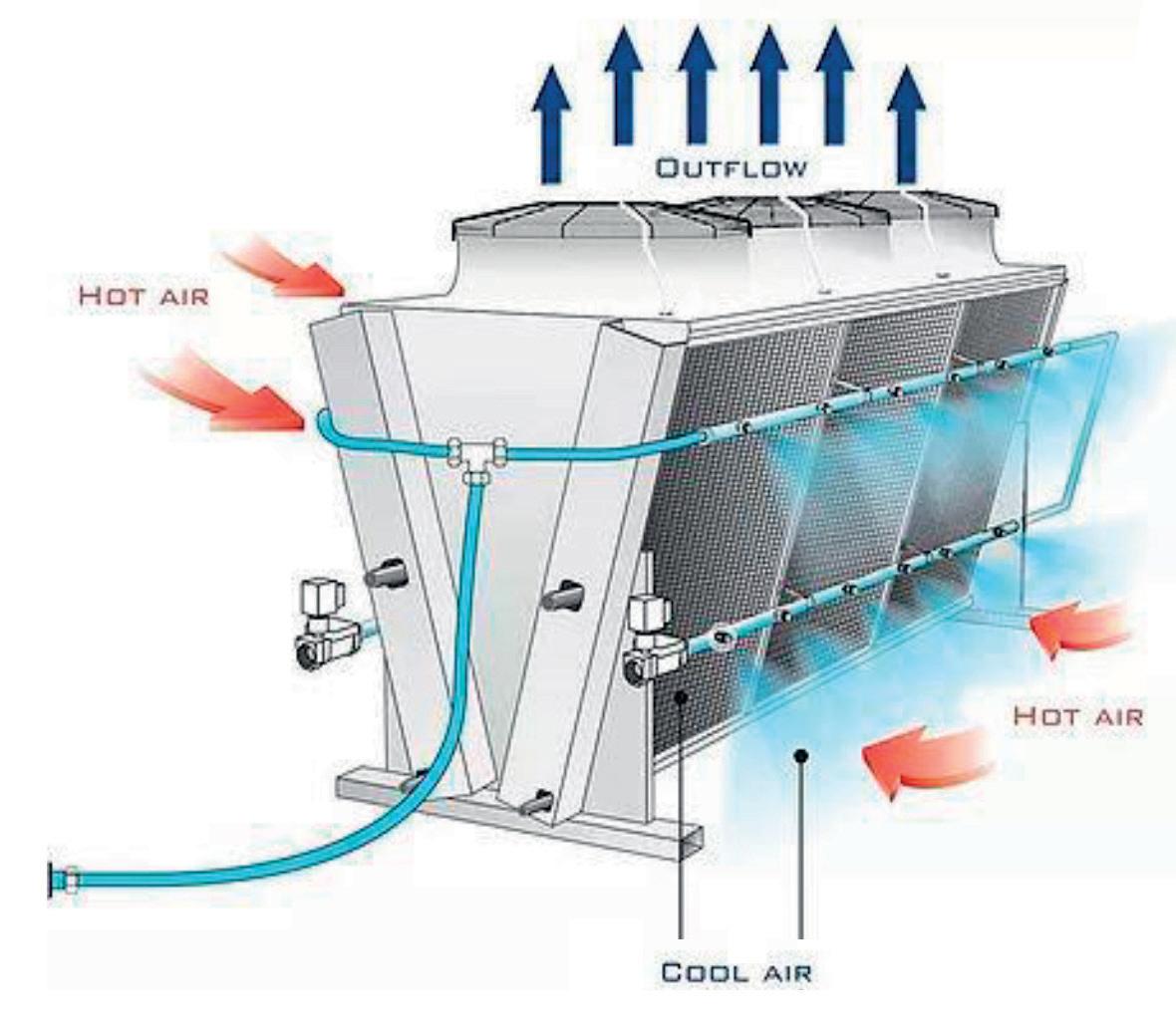

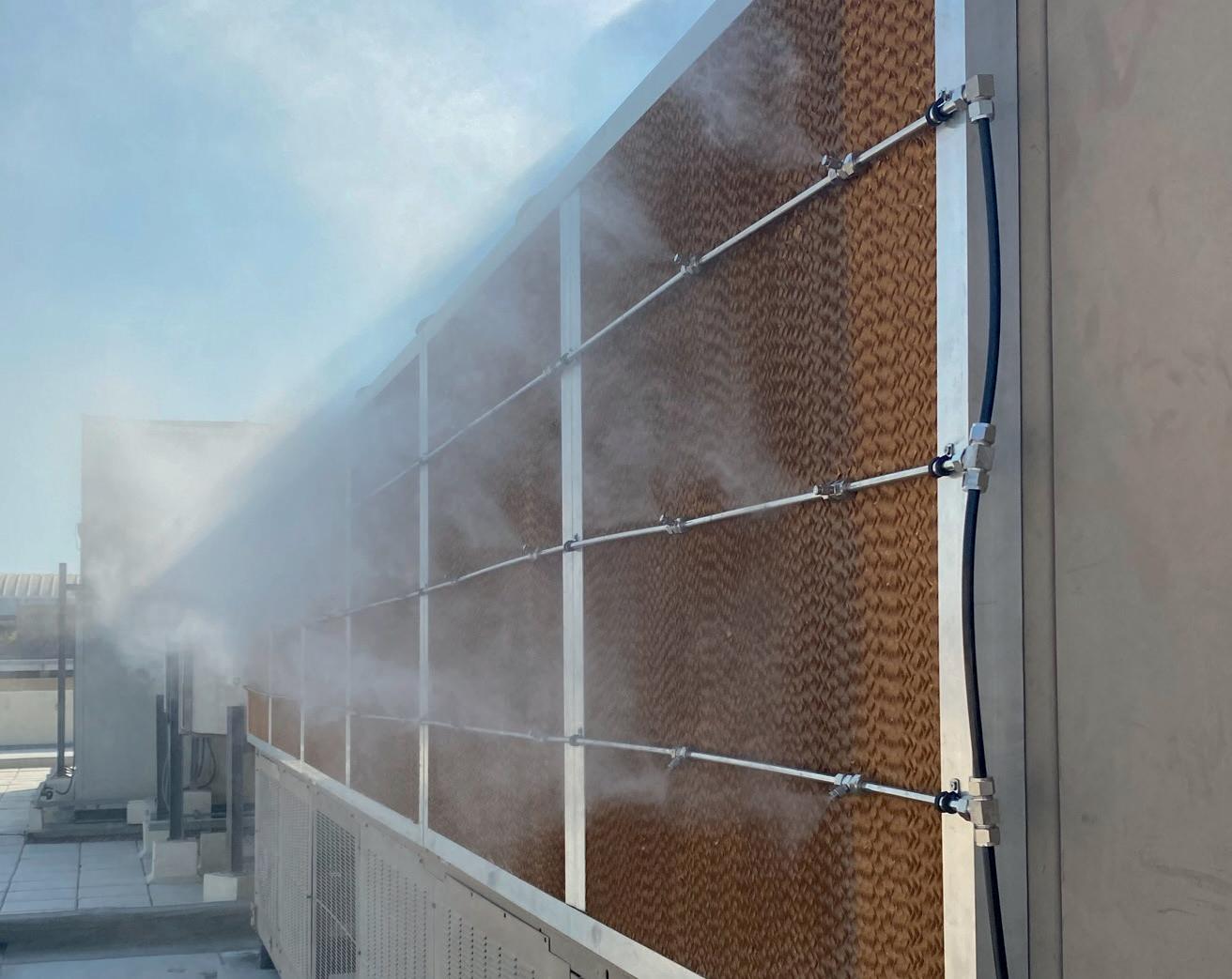

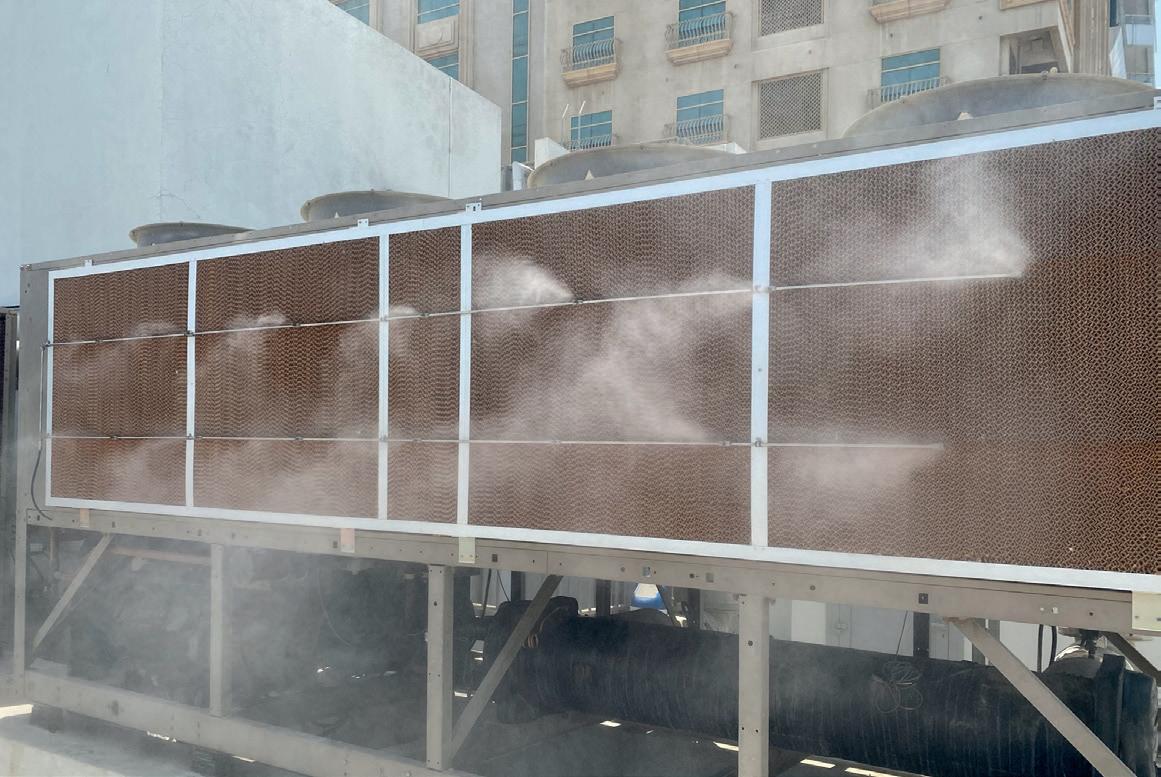

Refroidissement par évaporation pour les dry coolers
Système adiabatique haute pression pour refroidisseurs
Système adiabatique a été étudié pour augmenter l’échange thermique adiabatique pour refroidisseur, la pulvérisation d’eau en microgouttes réduit la température de l’air entrant au refroidisseur contribuant à augmenter l’efficacité de la machine et à diminuer la consommation d'énergie.
Capacité de refroidissement
Pulvérise l’eau stérilisée
Kit Système
adiabatique Description
70bar 9l/min 1,5kW (3x100V)
70bar 11l/min 1,5kW (3x400V)
70bar 15l/min 2,2kW (3x400V)
70bar 21l/min 3kW (3x400V)
* Le nombre maximum de buses est calculé avec une buse IT.204C off rant un facteur de débit 020 (0,075l/min) à 70bar
Tuyau en polyamide pour hautes pressions ø9,6mm (en mètres)
Tuyau en acier inox AISI 303 ø9,6mm
Slip lock smart ø9,6mm, en acier inox AISI 303
Pince coupe-tube - pour tuyau polyamide ø2-12mm
Coupleur rapide jonction tuyaux, en "T", ø9,6mm
Bouchon fin de ligne en acier inox AISI 316, ø9,6mm
Principaux avantages
• Jusqu’à 30% d’augmentation de la capacité de refroidissement
• Réduction de la consommation d’énergie jusqu’à 30%
• Augmente l’efficacité du système CVC et réduit les coûts d’exploitation.
• L’entretien est réduit au minimum et prolonge la durée de vie du système.
• Faible coût d’investissement
• Installation rapide

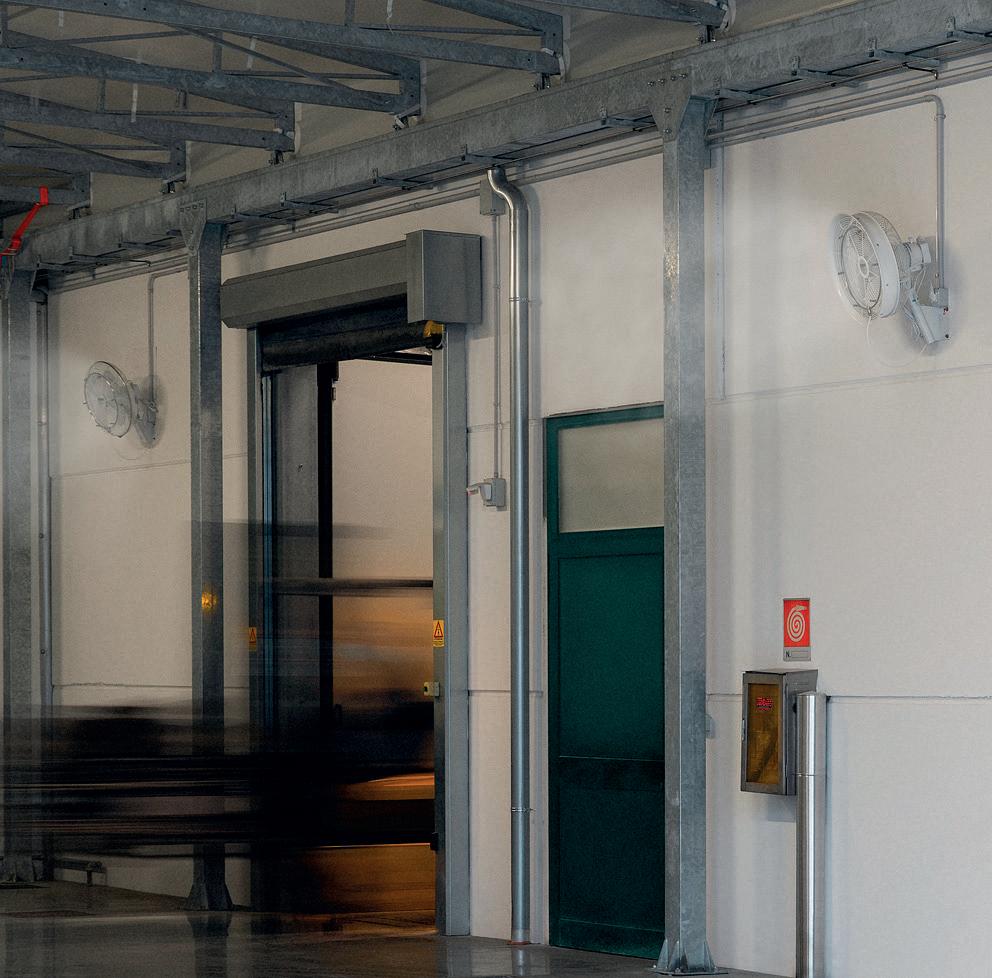

VentoFresco est un système complet de brumisation et ventilation pour tous types d’élevage.

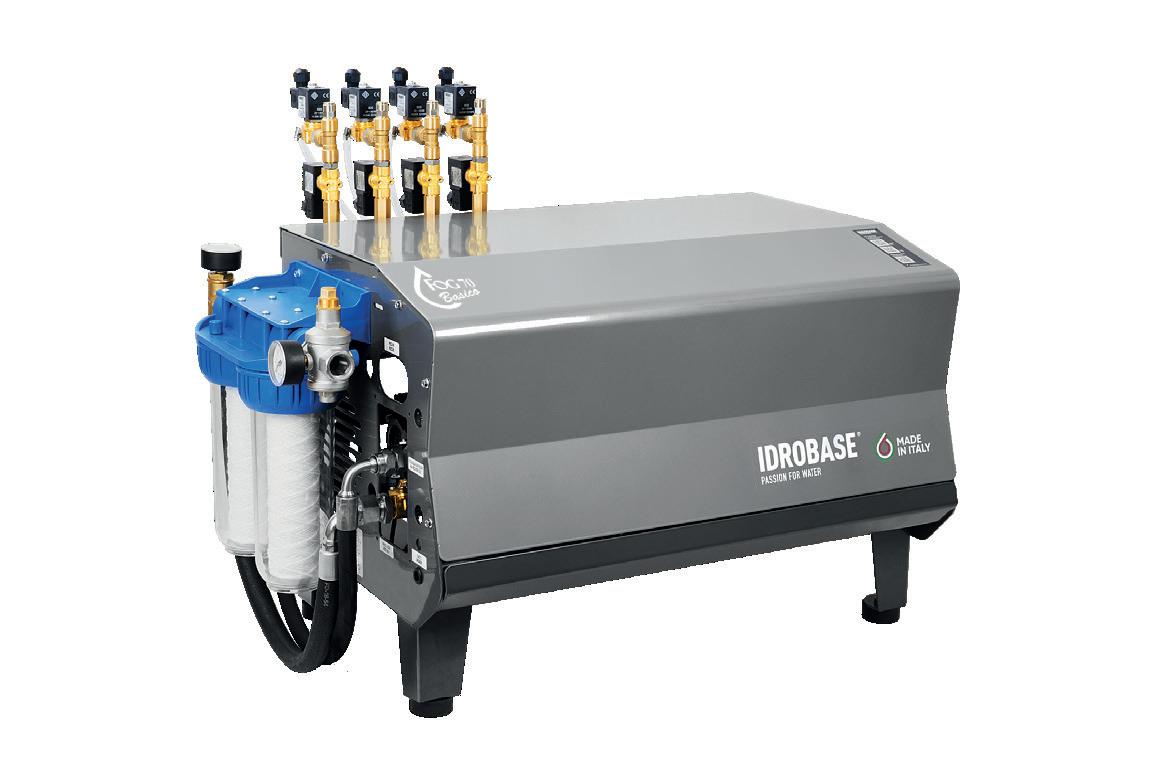

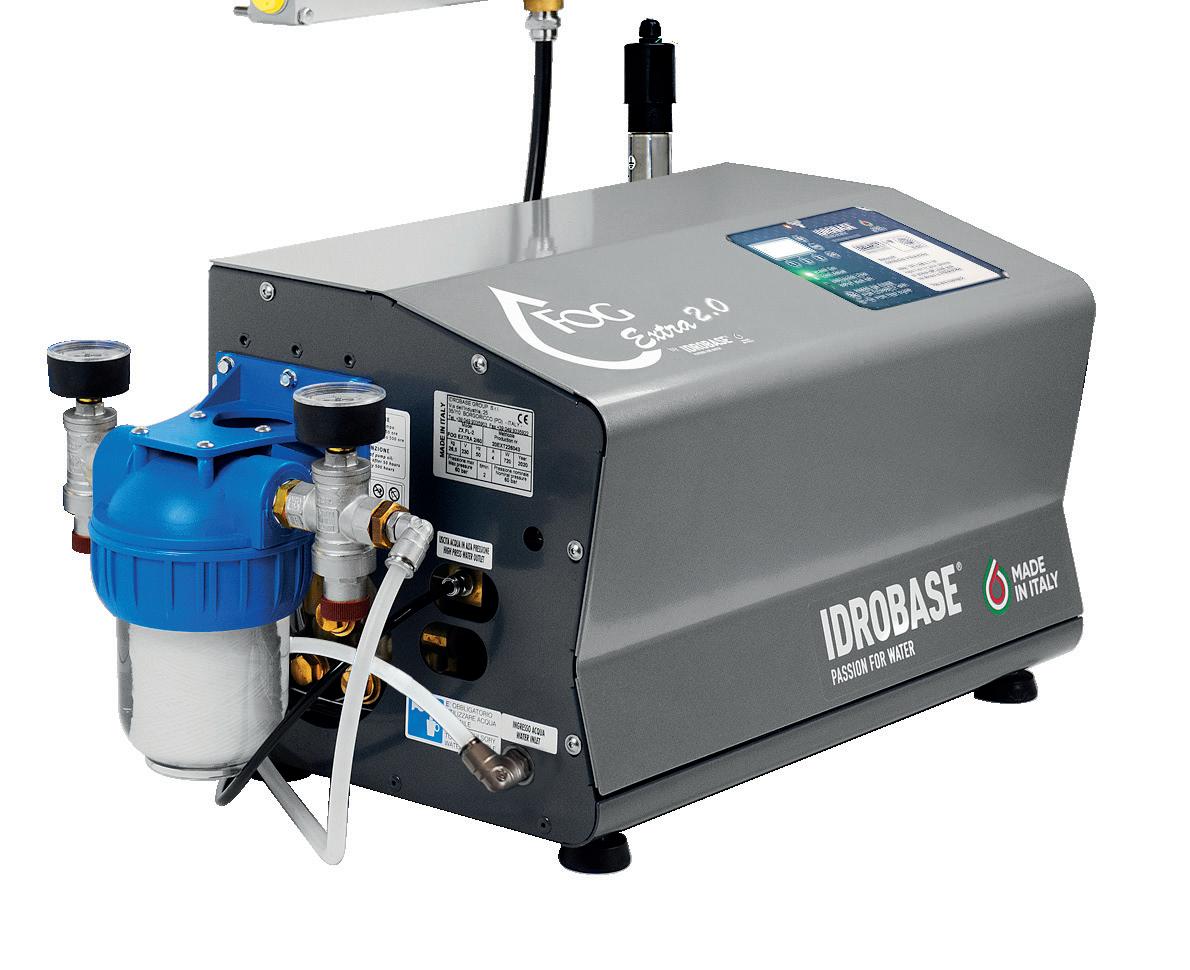

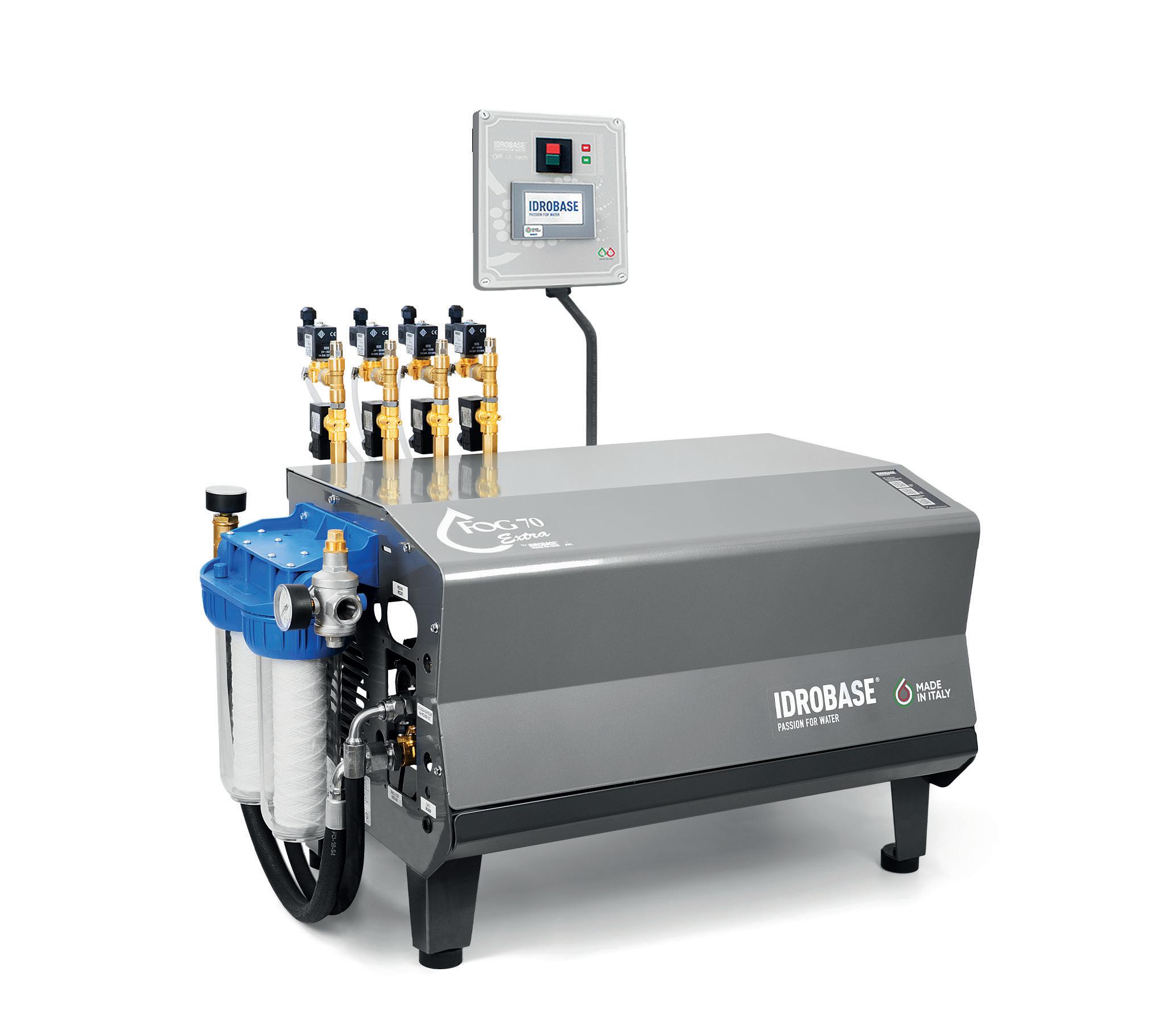

Fog Extra est alimenté par un module de pompage à 80bar qui génère un flux de brumisation ventilée au moyen d’un circulateur d’air équipé par une couronne en acier inoxydable AISI 316, avec des buses anti-goutte de buses anti-goutte.
Autonome

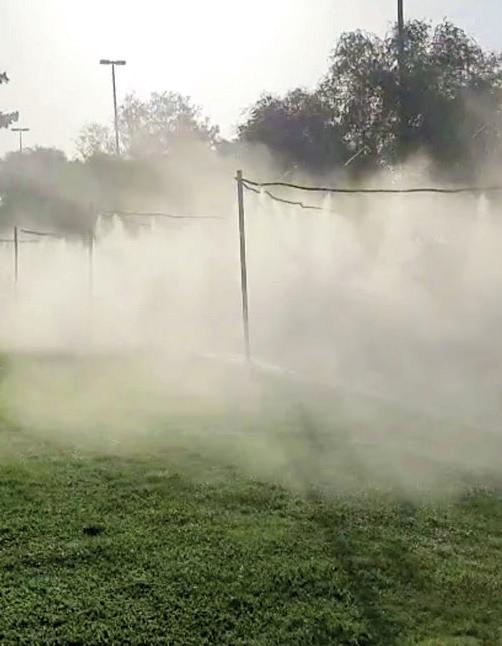

VentoFresco refreshes and sanitizes the “city of cows”
Augmentation de la productivité

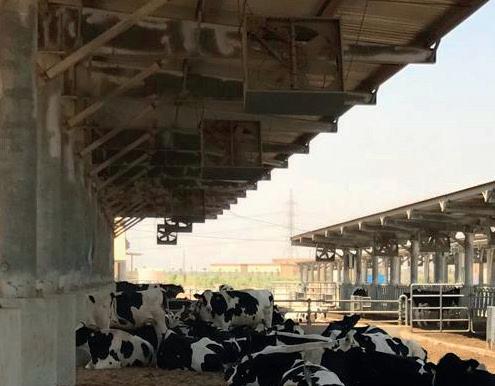

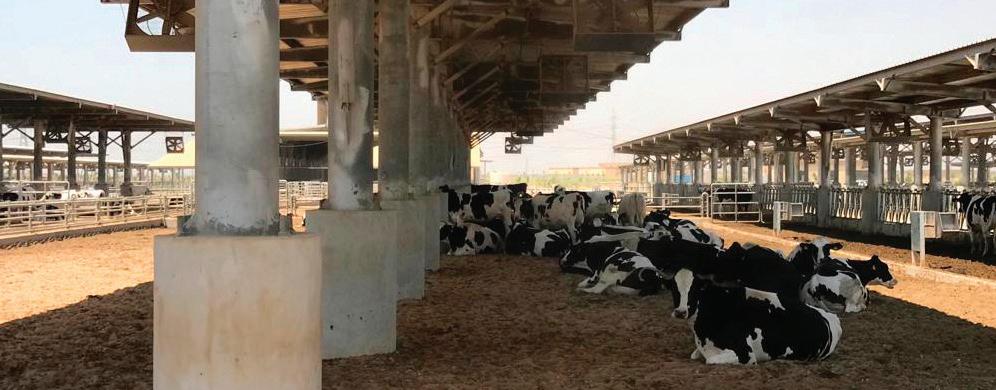

VentoFresco rRafraîchie les écuries et les bâtiments d'élevage en réduisant le stress de la chaleur qui affaiblit et rend moins productifs les animaux.
Augmente l’appétit et diminue considérablement le taux de
mortalité, il s’ensuit un bienêtre général pour l’animal qui se traduit par une optimisation de la productivité et du rendement.
Animaux en bonne santé
VentoFresco réduit les poussières, responsables de l’apparition de maladies et des problèmes respiratoires chez les animaux.
Le mouvement des animaux soulève du sol débris, saleté et poussières nocives pour leur santé.
La brumisation de VentoFresco détruit instantanément des particules de poussière, en empêchant la prolifération des germes et bactéries et en protégeant le bien-être des animaux.
Réduction des odeurs
VentoFresco élimine les émissions odorantes issues de l'élevage.
La brumisation ventilée supprime les gaz nocifs, anhydride carbonique et odeurs produits par le métabolisme et les déjections des animaux. Tant pour se soumettre aux limites prévues par la loi que pour
préserver la santé des animaux et et des travailleurs il est nécessaire d’éliminer efficacement ces émissions, immédiatement et directement là où elles sont générées
Exemple de configuration

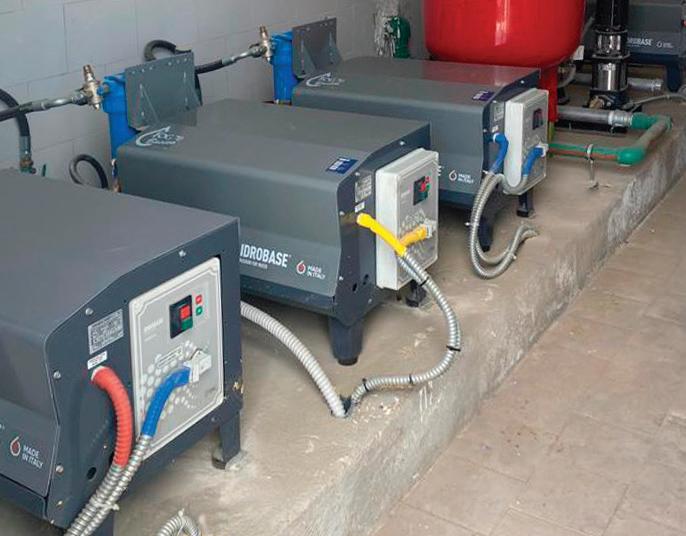

Étable avec 18 ventilateurs.
N. 4 modules
• 70bar
• 3x400V-50Hz
• da 96 ta 240 buses
N. 18 ventilateurs circulateurs
• Ø 130cm
• 230V-50/60Hz
12 ventilateurs 6 ventilateurs
N. 18 couronne en acier inoxydable AISI 316
• Ø 80cm
• n. 8 buses FP02

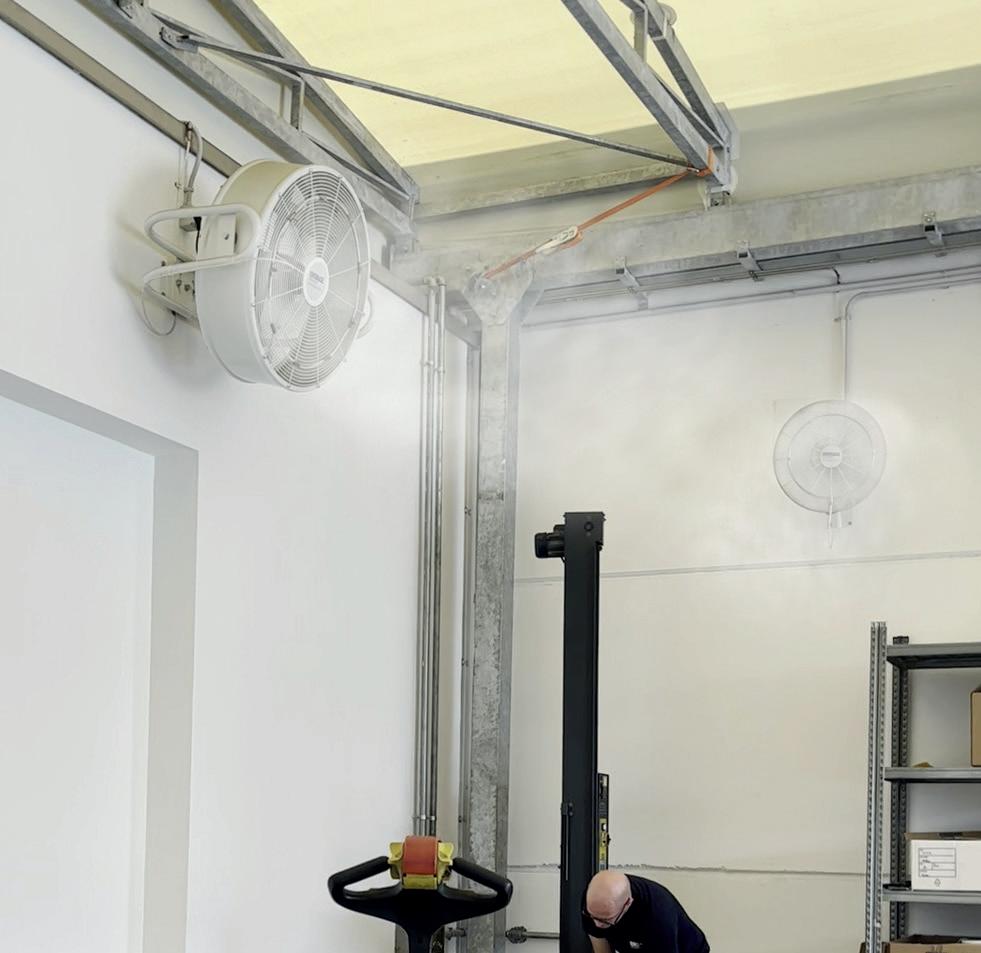

Ventofresco génère un flux de brumisation ventilée à travers un circulateur d’air 51” et un ventilateur de 130cm
VentoFresco refreshes and sanitizes the “city of cows”
Exemple de configuration
Étable avec 18 ventilateurs.

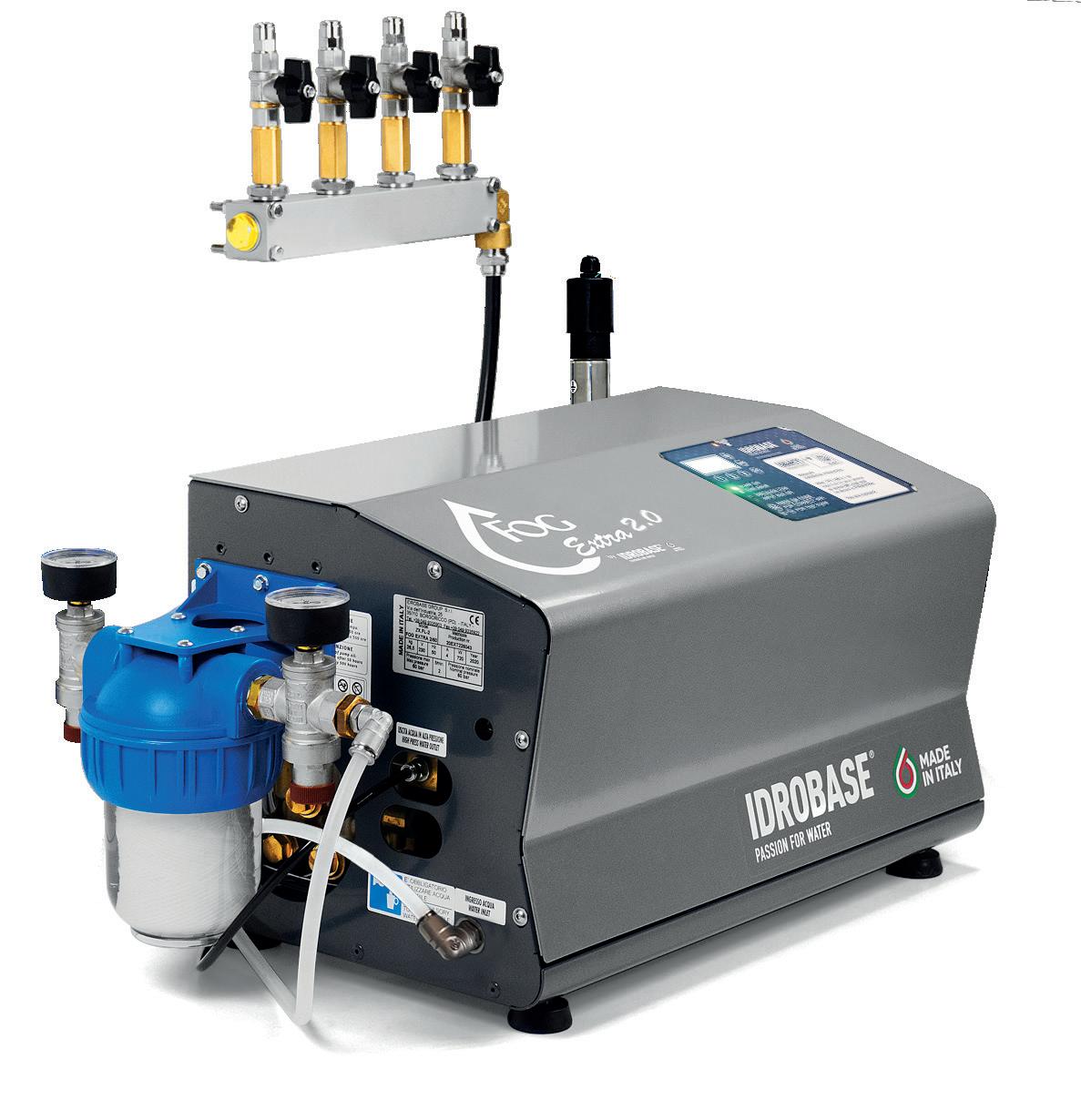

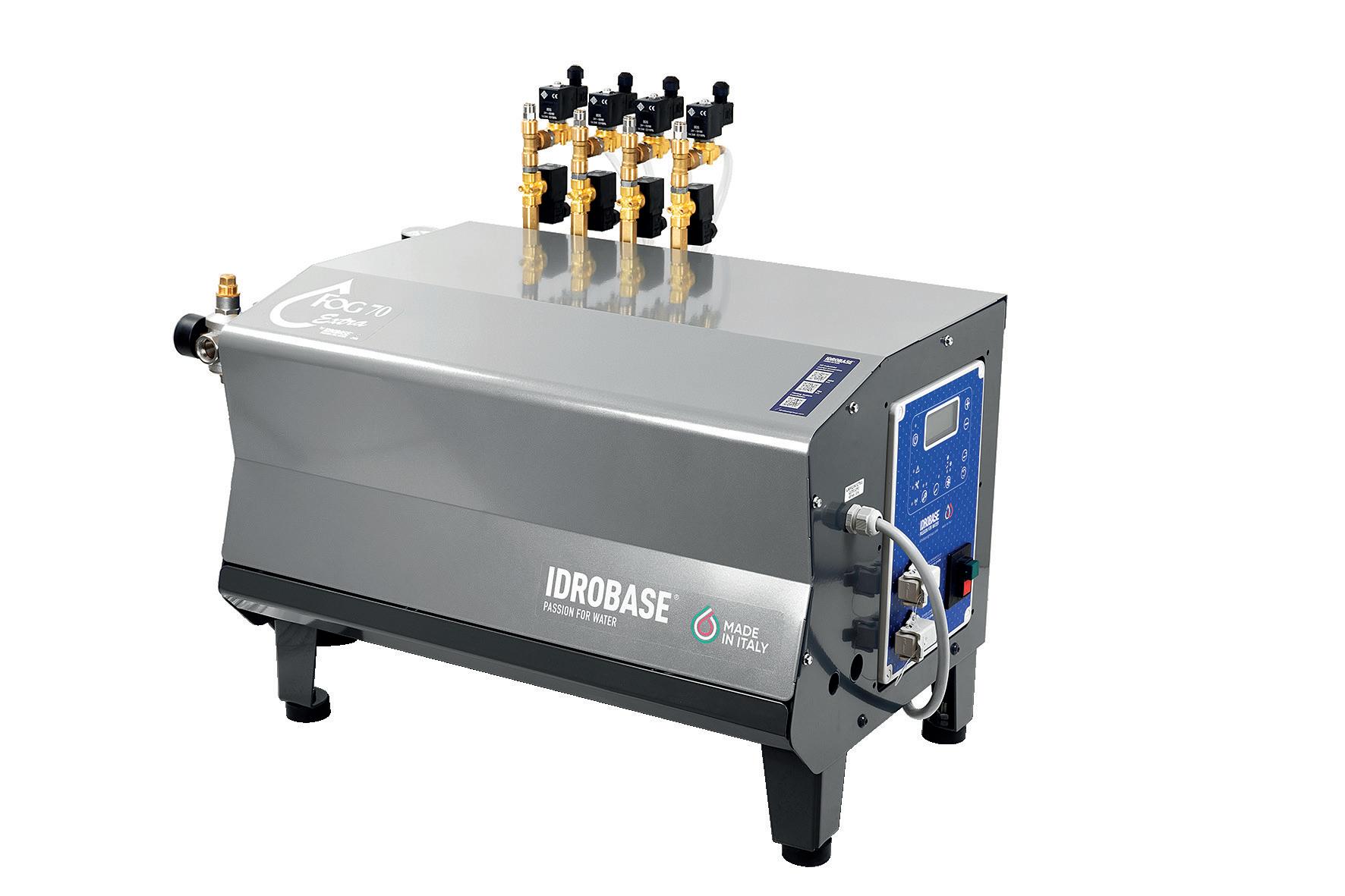

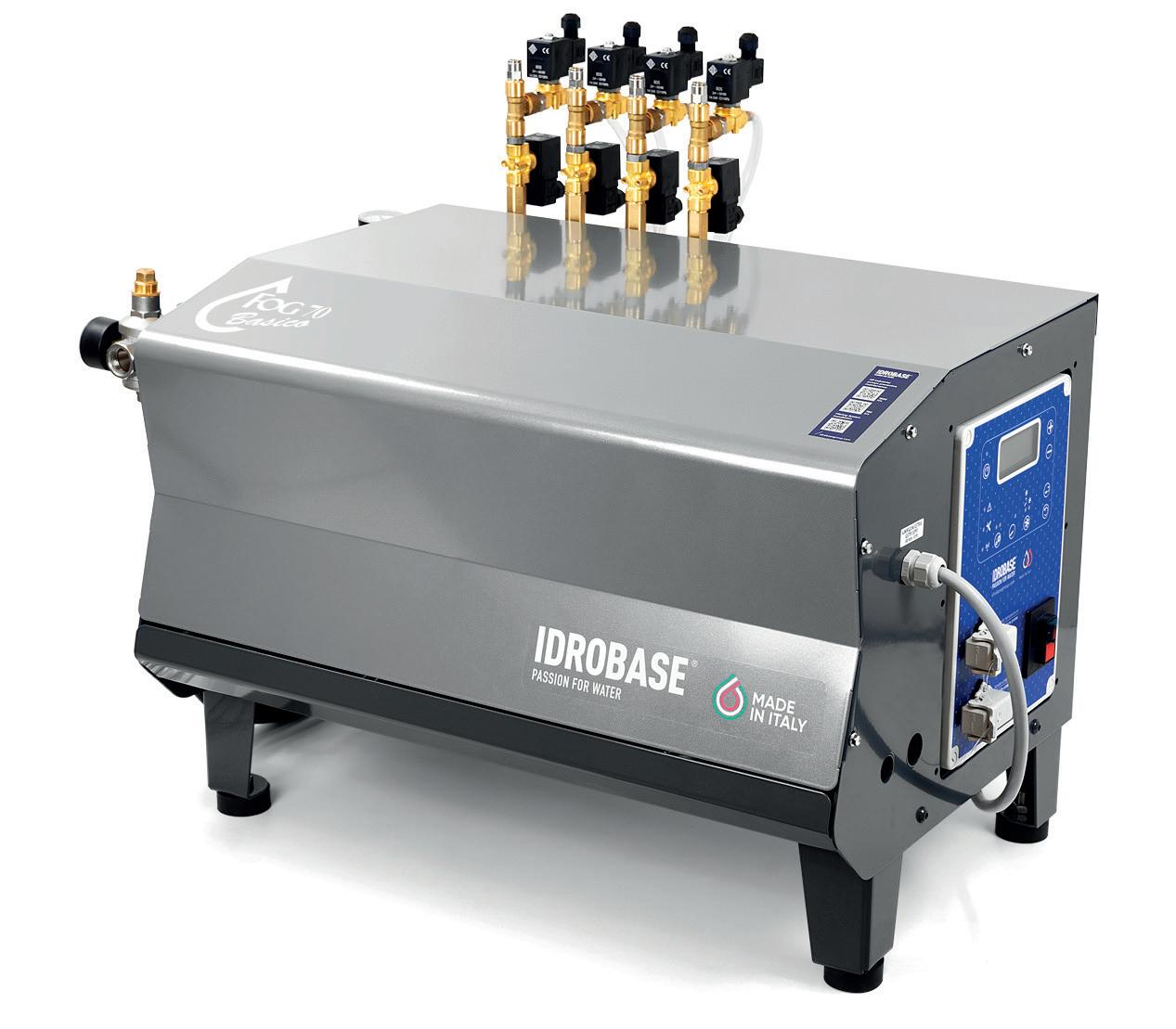

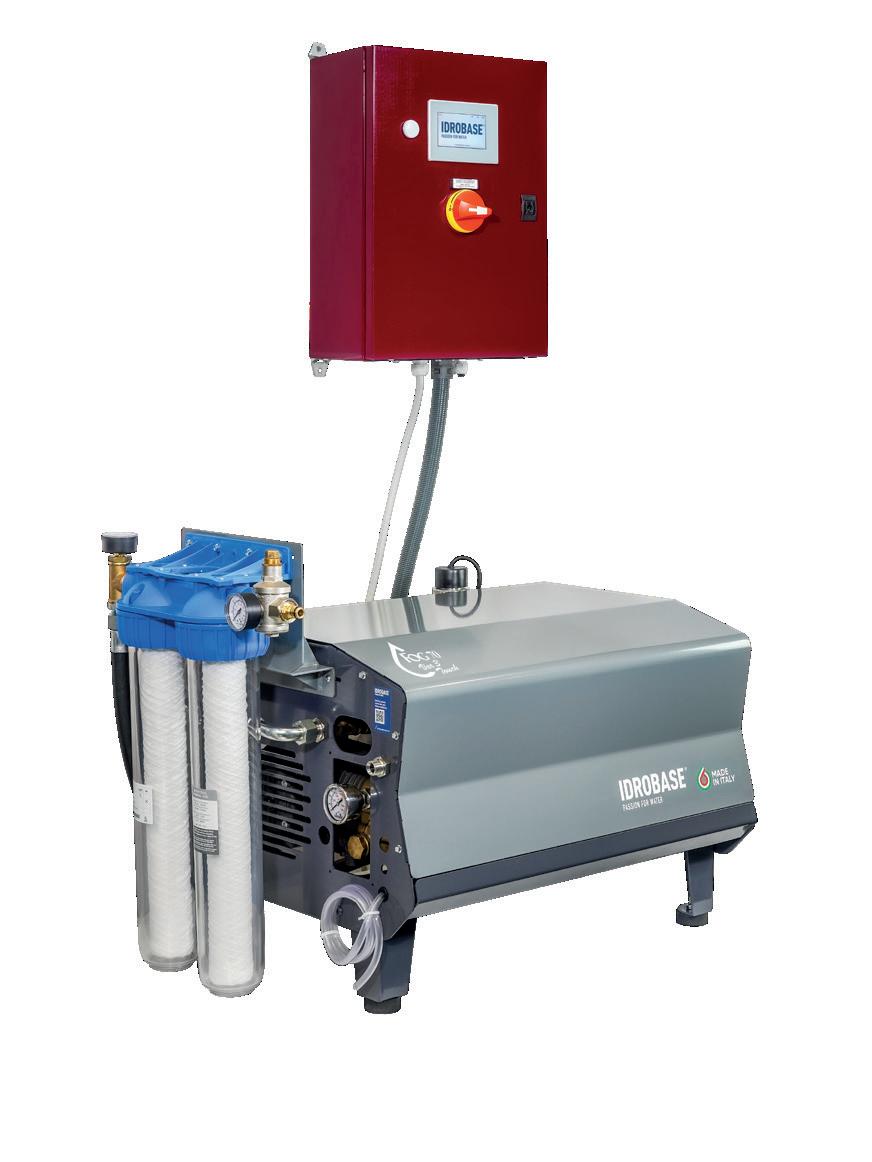

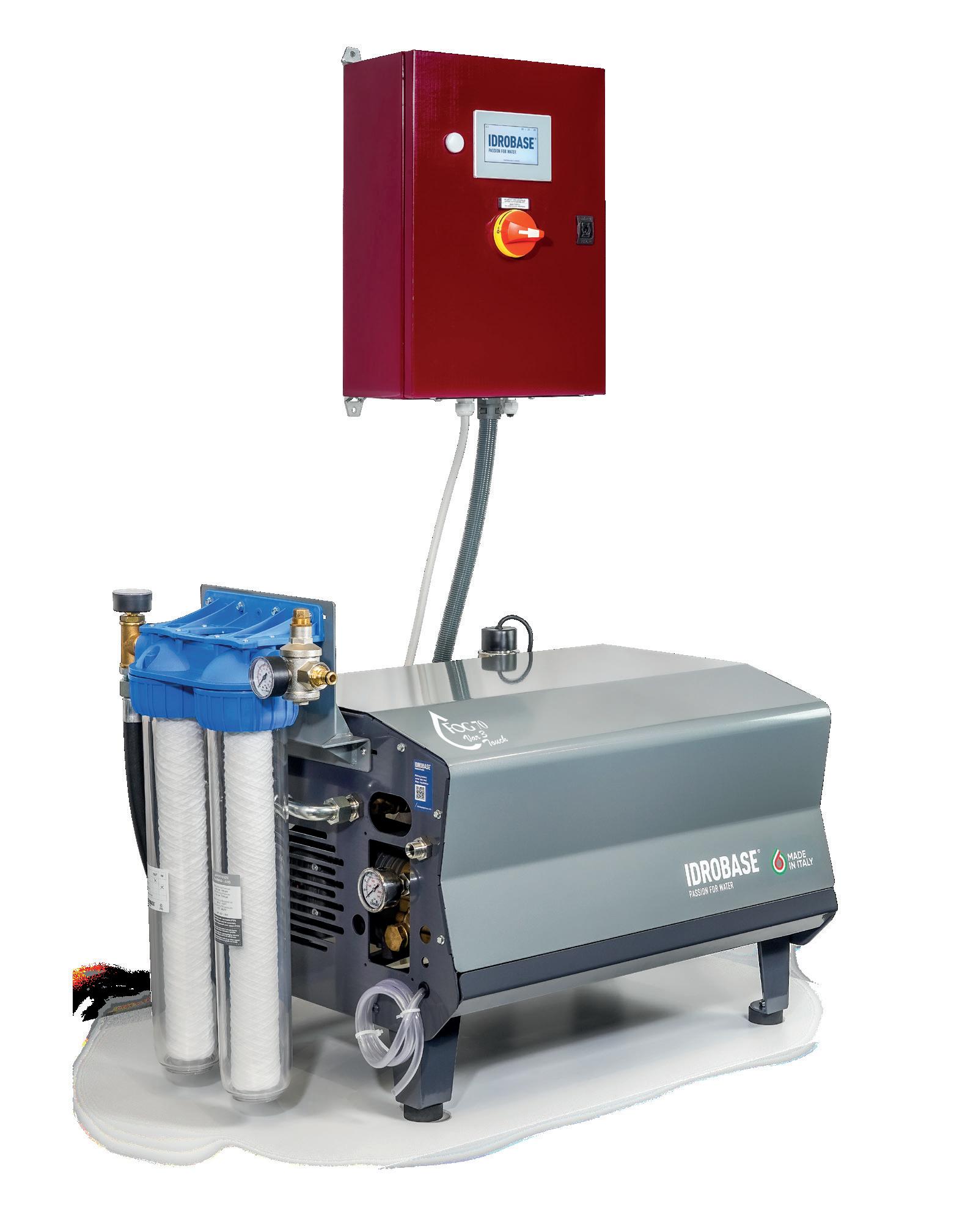

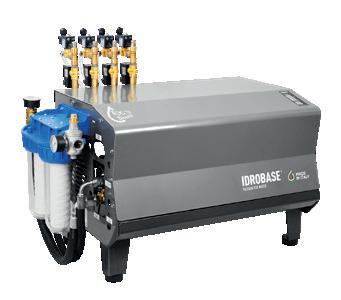

Groupe haute pression FOG 70 EXTRA, 3x400 W-50Hz, 70bar, Pompe professionnelle à bielles, avec timer, thermostat, hygrostat et programmateur hebdomadaire
Couronne en acier inox AISI 316, avec buses anti-goutte FP02, filtro AP e raccords SlipLock pour tuyau polyamide 9,6mm
Kit entrée d’eau 10” avec stabilisateur de pression, bride de support, cartouche en fil enroulé de 5 et 1mcr, tuyau de raccordement, clé de serrage et cartouches de rechange (5+5 pz)
Kit sortie 4 lignes h.p., ø9,6mm avec filtres haute pression, vannes d’arrêt raccords de départ pour tuyau en polyamide ø9,6mm et branchement aux modules de nébulisation

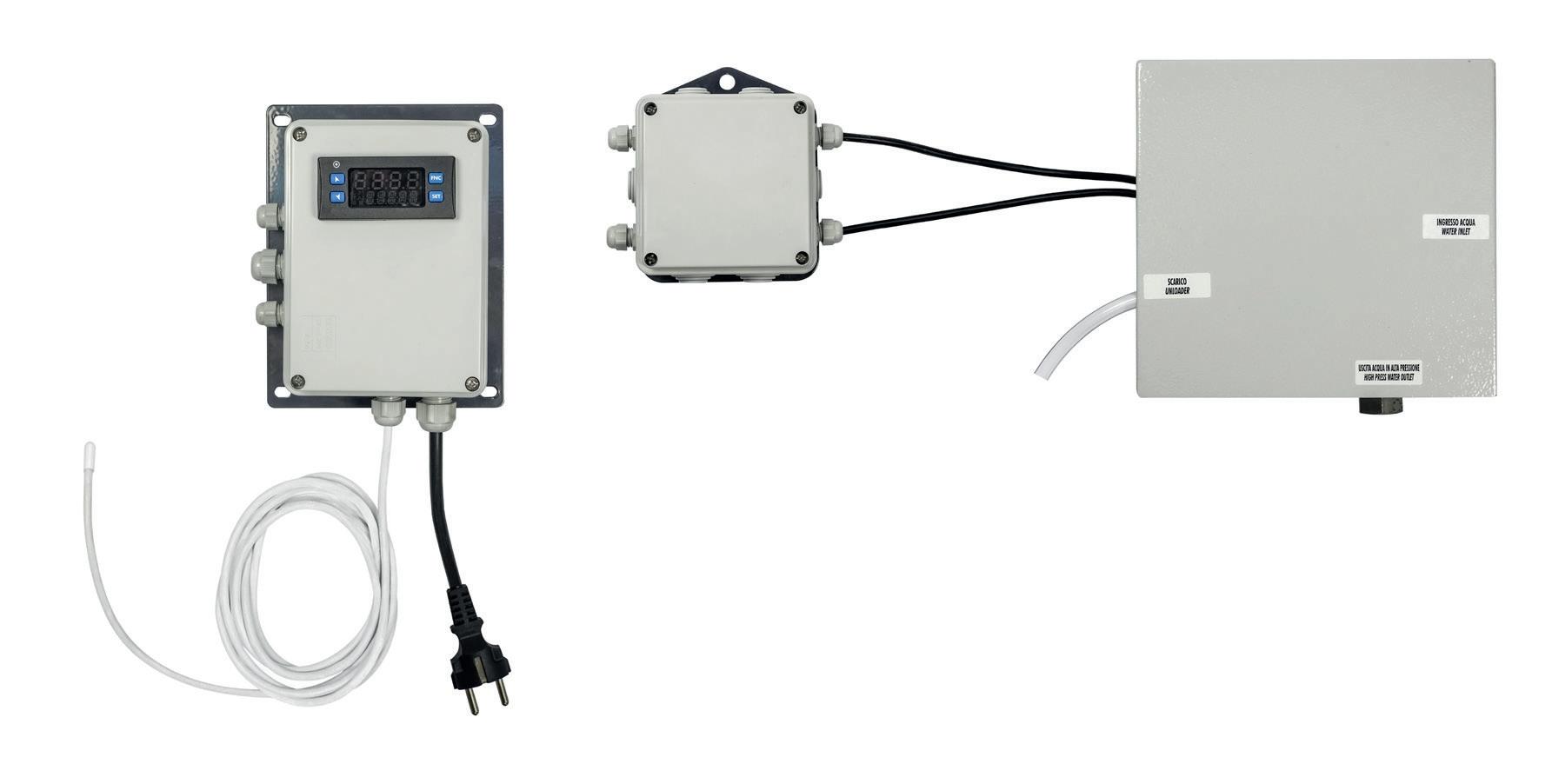

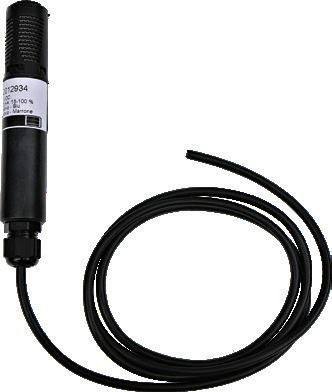

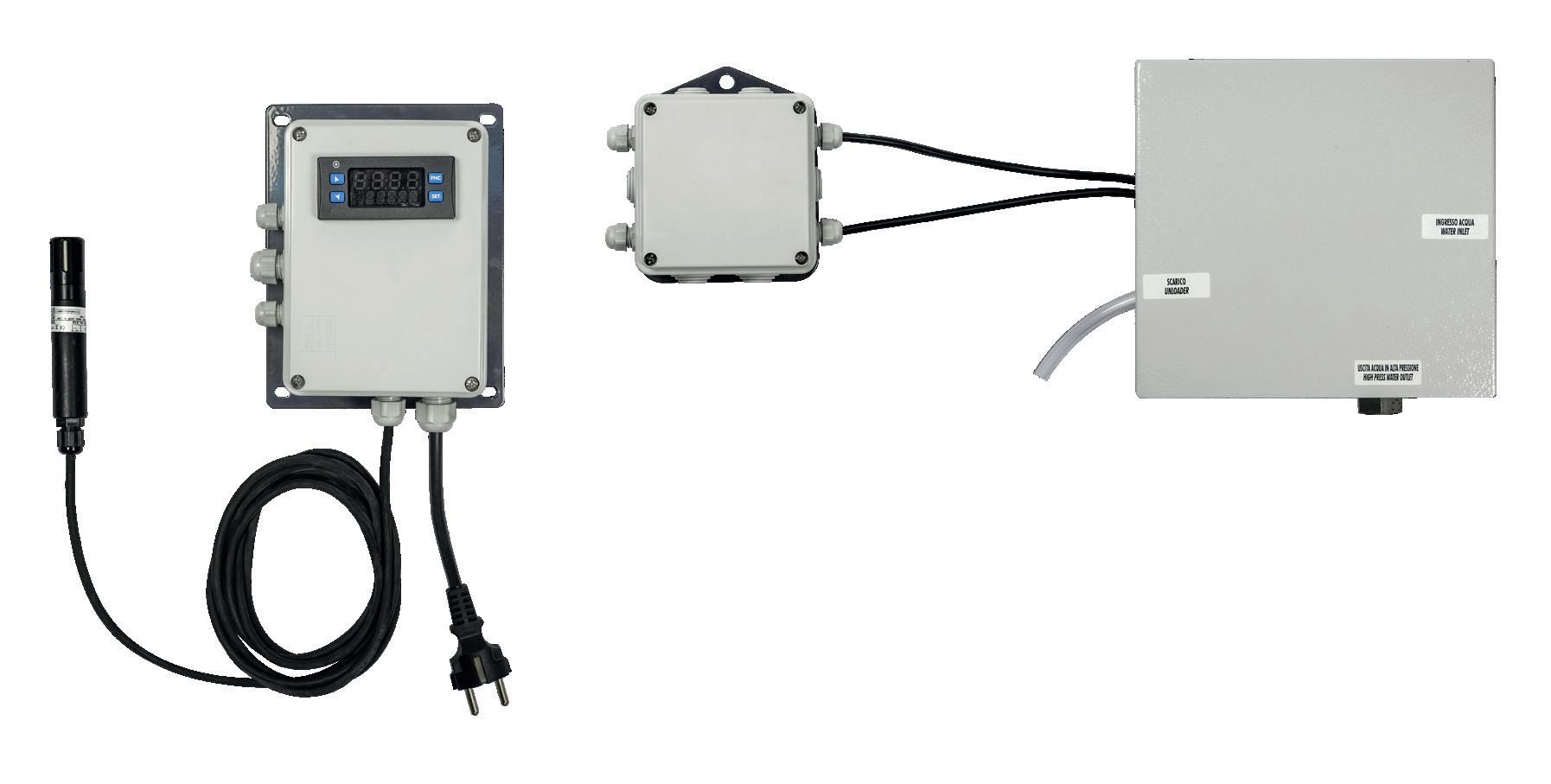

Sonde de température, (pour thermostat de série), avec câble 20m

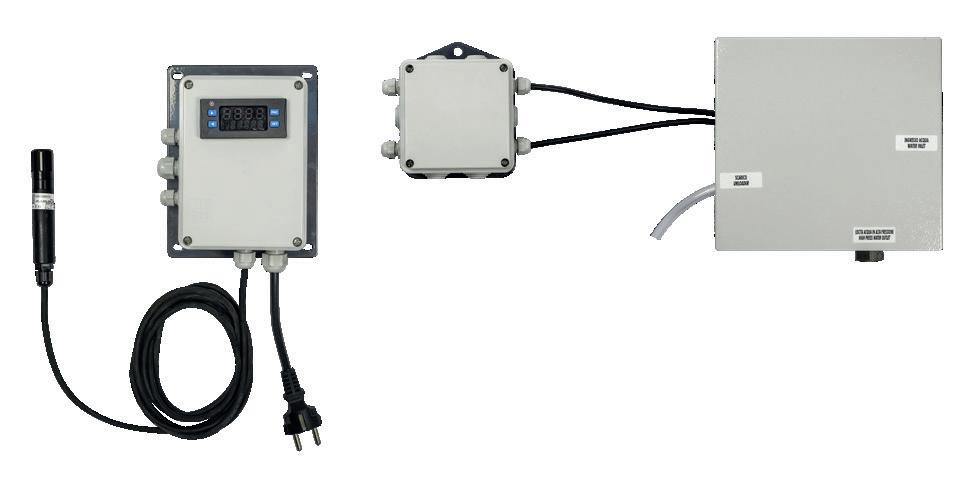

Sonde d’humidité 4:20mA, (pour hygrostat de série), avec câble 20m
Tuyaux en polyamide, ø9,6mm, rouleaux de 100m, noir (pression max 100bar a 23°C)
Raccord slip-lock en tee, en laiton nickelé, ø9,6mm
Pince coupe-tube - pour tuyau polyamide ø2-12mm

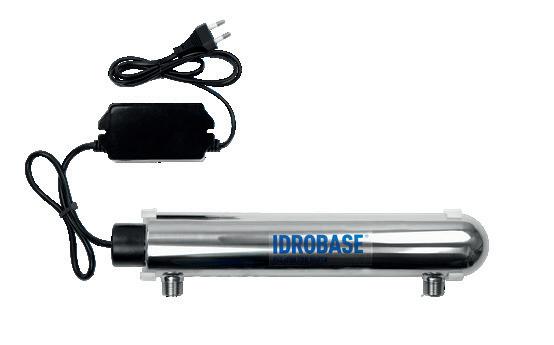

Lampe stérilisatrice d’eau à UV (inclus)
Kit entrée d'eau complet avec stabilisateur de pression (inclus)
Données techniques
Code Modèle

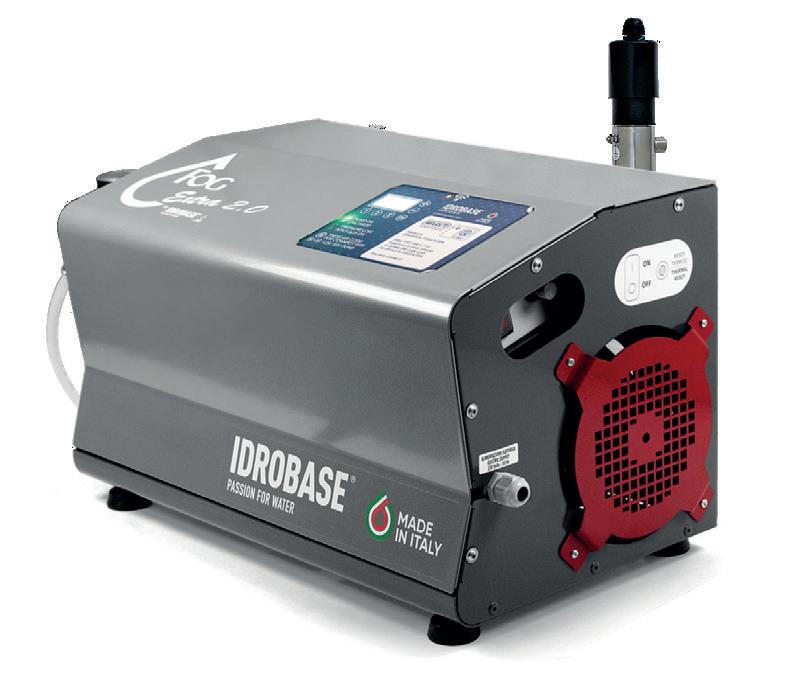

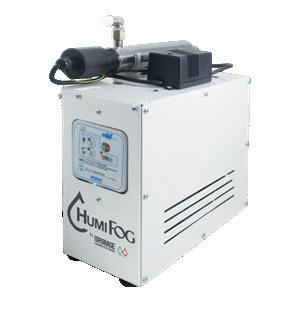

• Compacte et polyvalent
• Temporisateur analogique intégré
• Pour espaces de petites et moyennes dimensions

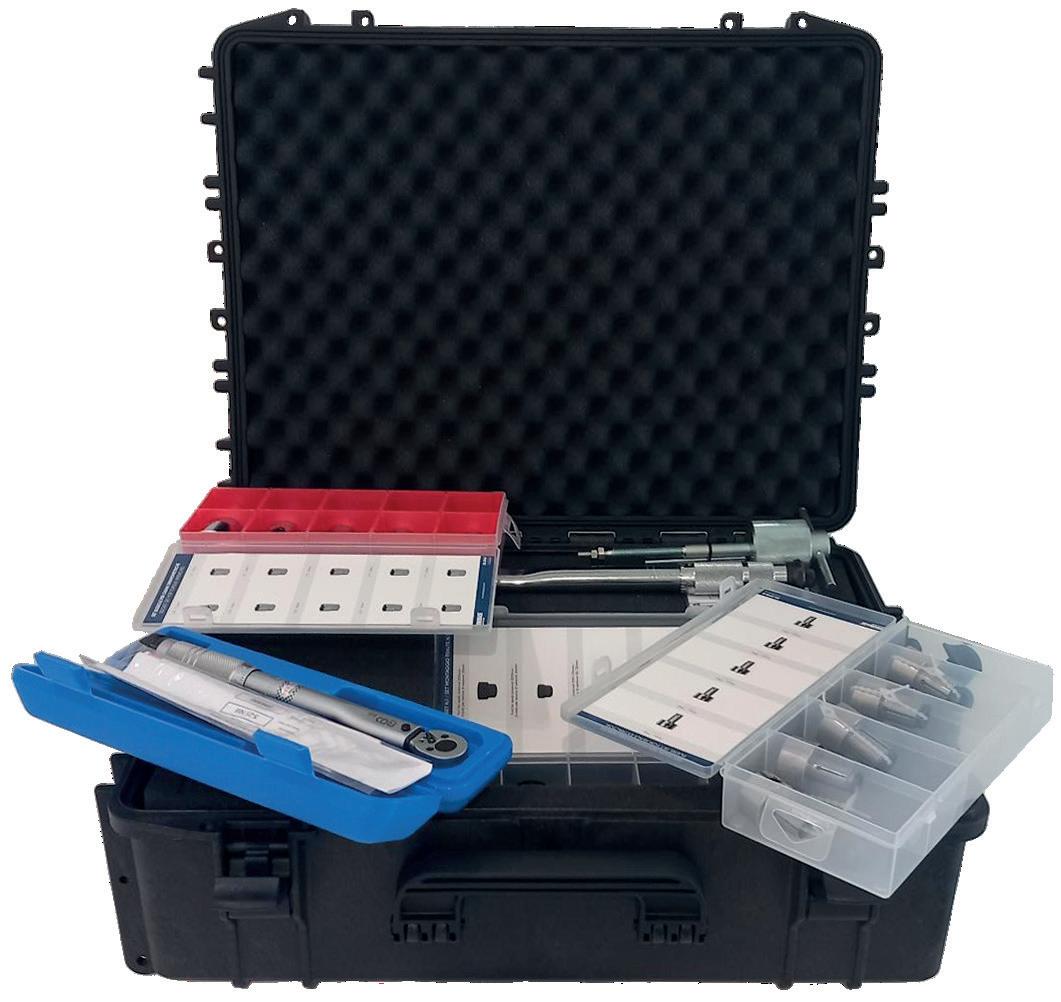

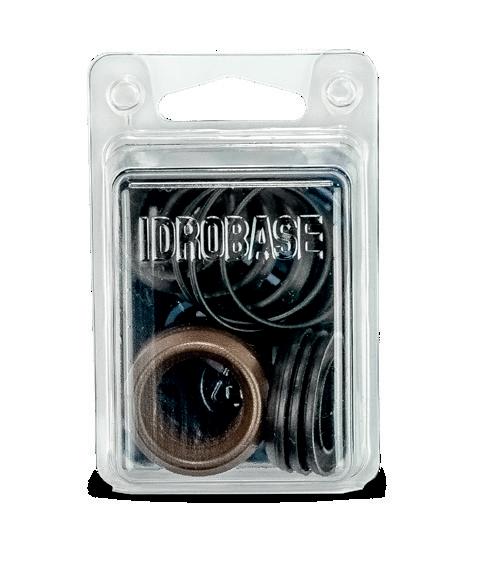

Set d’entretien pompe 500 heures
ZX.5095-D
ZX.5090-D
*Le nombre maximum de buses est calculé au moyen d’une buse offrant un facteur de débit 15 (0,047 l/min) à 60 bar **Versions 230V/60Hz et 110V/60Hz disponibles sur demande
Caractéristiques techniques
Châssis en acier verni

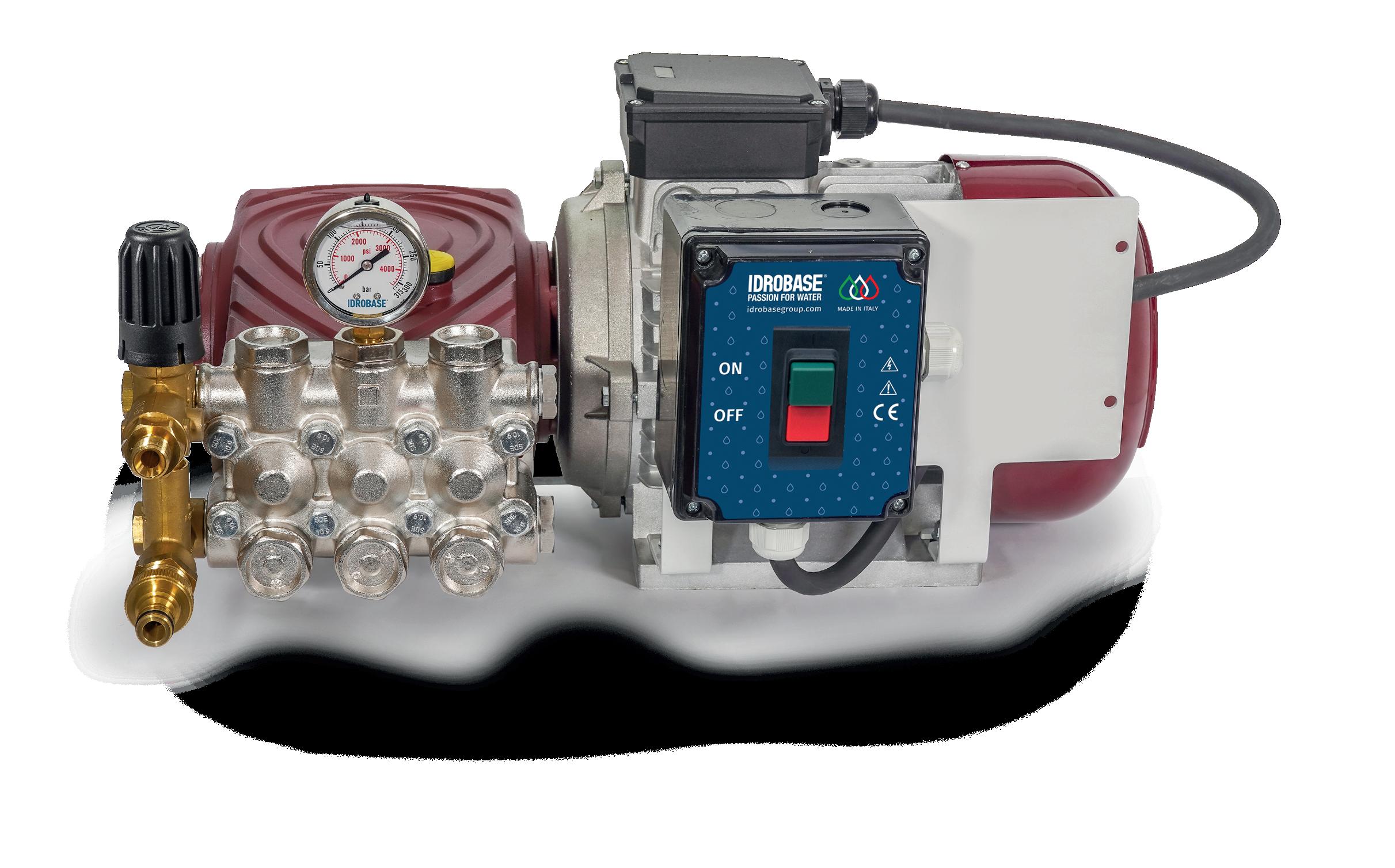

• Motopompe axiale à deux pistons céramique de 0,5 et 1l/min. équipée de vanne de dérivation

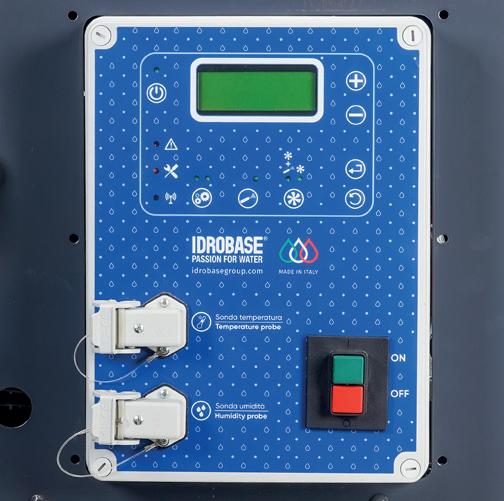

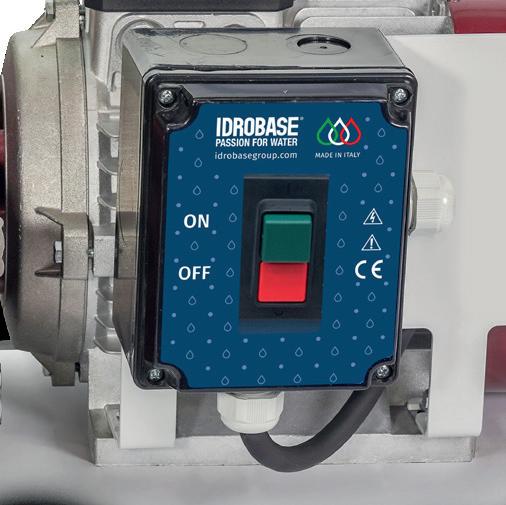

Tableau électrique avec temporisateur ON-OFF 0-60”
• Électrovanne haute pression pour décharge pression
• Pressostat basse pression manque d'eau
• Entrée Slip-lock ø9,6mm
Sortie Slip-Lock ø6,35mm
• Dimensions (LxPxH) : 450x300x280mm
Pulvérise l’eau stérilisée
Électrovanne de décharge pression
Lampe stérilisatrice d’eau à UV (inclus)

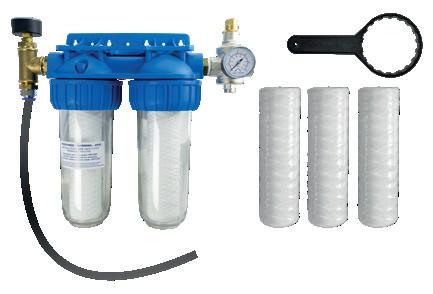

Kit alimentation d’eau
Données techniques Code
Pulvérise l’eau stérilisée
Commandé par smartphone Usage domestique

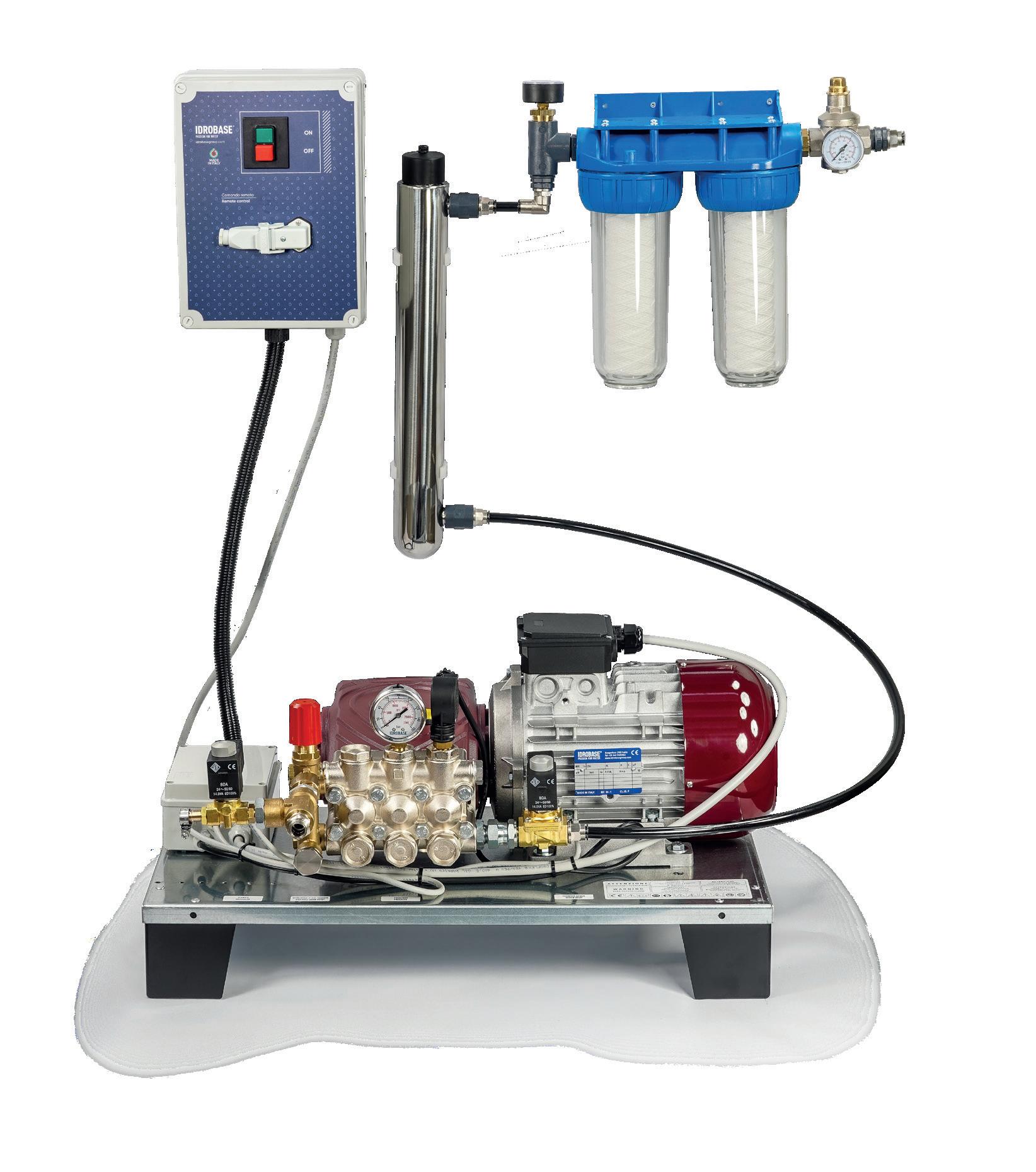

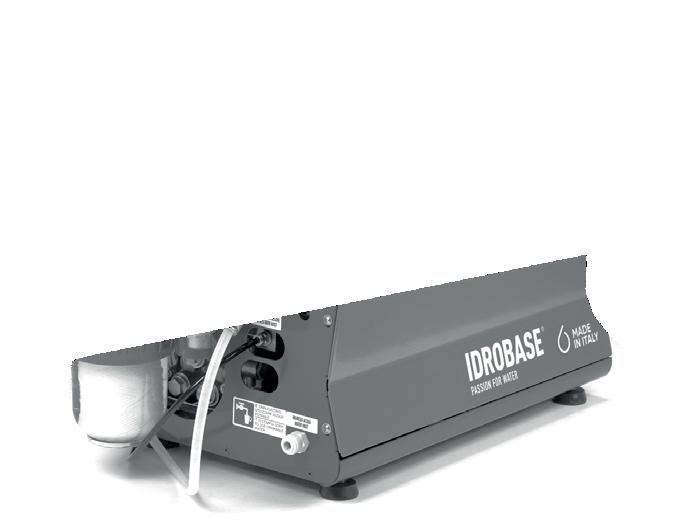

Système de brumisation 60bar avec 30 ou 40 buses 230V-50/60Hz

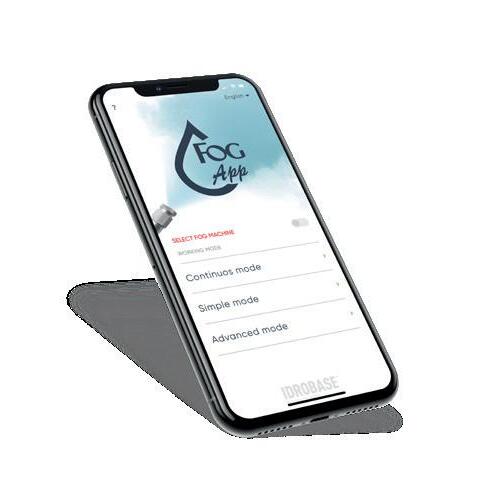

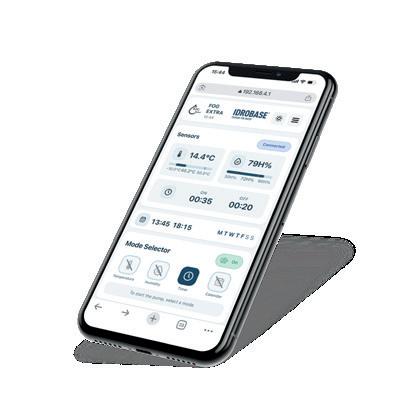

Fog App: how to use the fog module with your smartphone
• Commandé via smartphone
• Silencieux
• Compact
• Faible consommation d'énergie

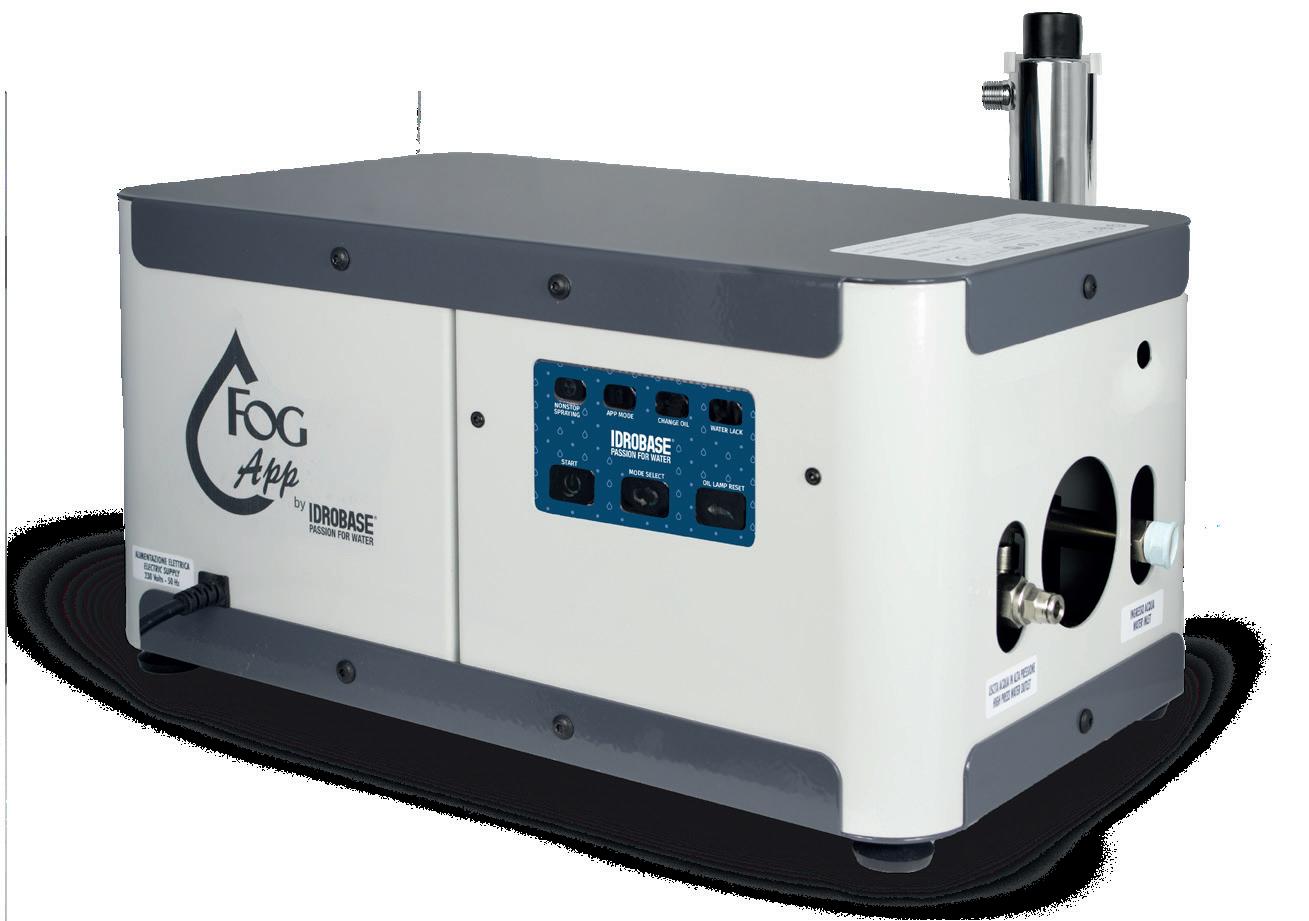

Fog App: what does this fog module do?
Set d’entretien pompe 500 heures
ZX.FA2.0

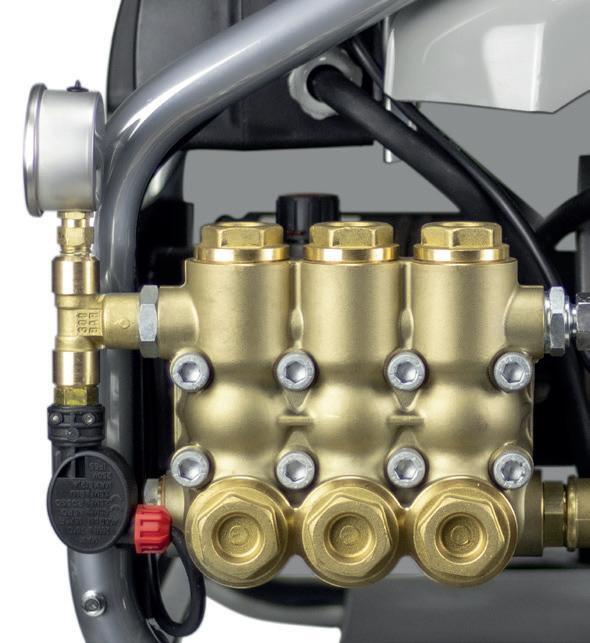

Motopompe axiale trois pistons céramique, tête en laiton nickelé, vanne de dérivation intégrée moteur électrique 1300tr/min
* Le nombre maximum de buses est calculé avec une buse IT.154C off rant un facteur de débit 015 (0,047l/min) à 60 bar
Caractéristiques techniques
• Châssis en acier zingué verni
• Électropompe axiale à 3 pistons et tête en laiton
Protection thermique contre les surcharges de courant
• Soupape bypass
• Pressostat bp pour manque d'eau
• Électrovanne b.p. arrivée d'eau
Électrovanne h.p. pour décharge pression
• Entrée Slip-lock ø9,6mm
• Sortie Slip-Lock ø6,35mm
• Panneau instruments à 3 boutons touch pour:
- ON/OFF machine
- Sélection mode manuel ou activation Bluetooth pour contrôle via smartphone
- Reset alarmes pour entretien
L'app permet de gérer 3 modes différents:
- Nonstop: le module Fog fonctionne en mode continu
- Simple mode: sélection des jours de la semaine, sélection de 4 plages horaires max., sélection temps fonctionnement/pause avec fonctionnement 3s min et pause 15s min
- Advanced mode: sélection des jours de la semaine, sélection de 20 plages horaires max., sélection temps fonctionnement/pause personnalisés selon la plage horaire avec fonctionnement 3s min et pause 15s min
Kit entrée d'eau complet avec stabilisateur de pression (inclus)

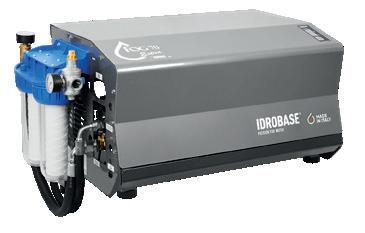

Module fog 60-70bar de 10 à 96 buses 230V-50Hz
• Sans châssis pour simplifier l'entretien
• Prédisposition pour carte électronique
• Design essentiel

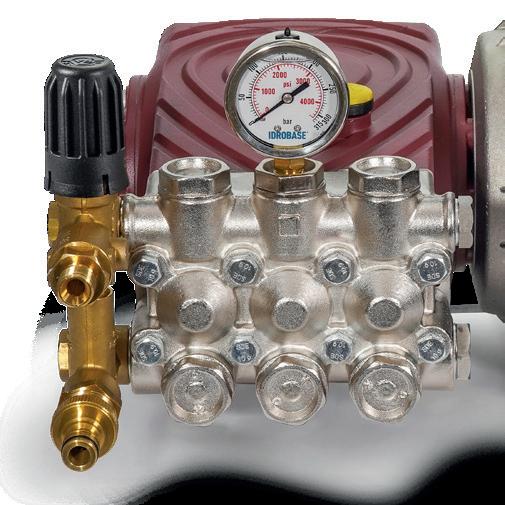

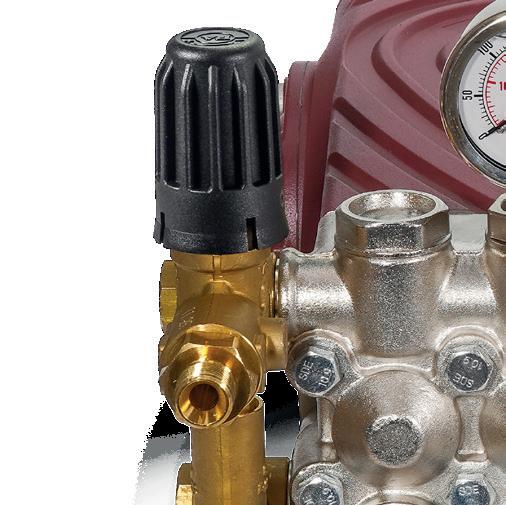

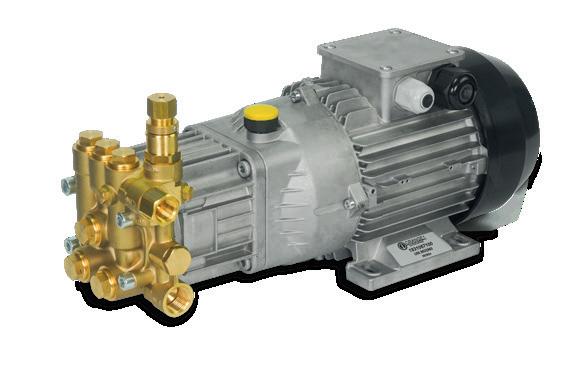

Pompe axiale à trois pistons en céramique, avec tête en laiton nickelé et valve by-pass intégrée (pour les versions avec débit 2,2, 3,6 et 4,8l/min)
Pulvérise l’eau stérilisée
Ancienne pompe
Pompe IDRO9
Ancienne pompe VS nouvelle pompe IDRO9
Lampe stérilisatrice d’eau à UV (inclus)

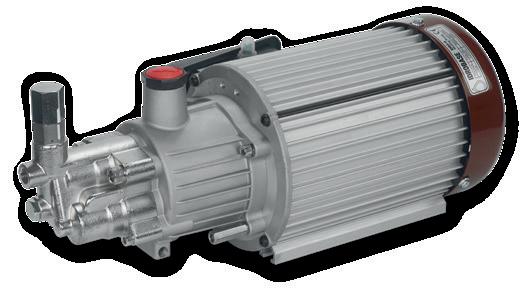

Pompe axiale deux pistons
Code Modèle

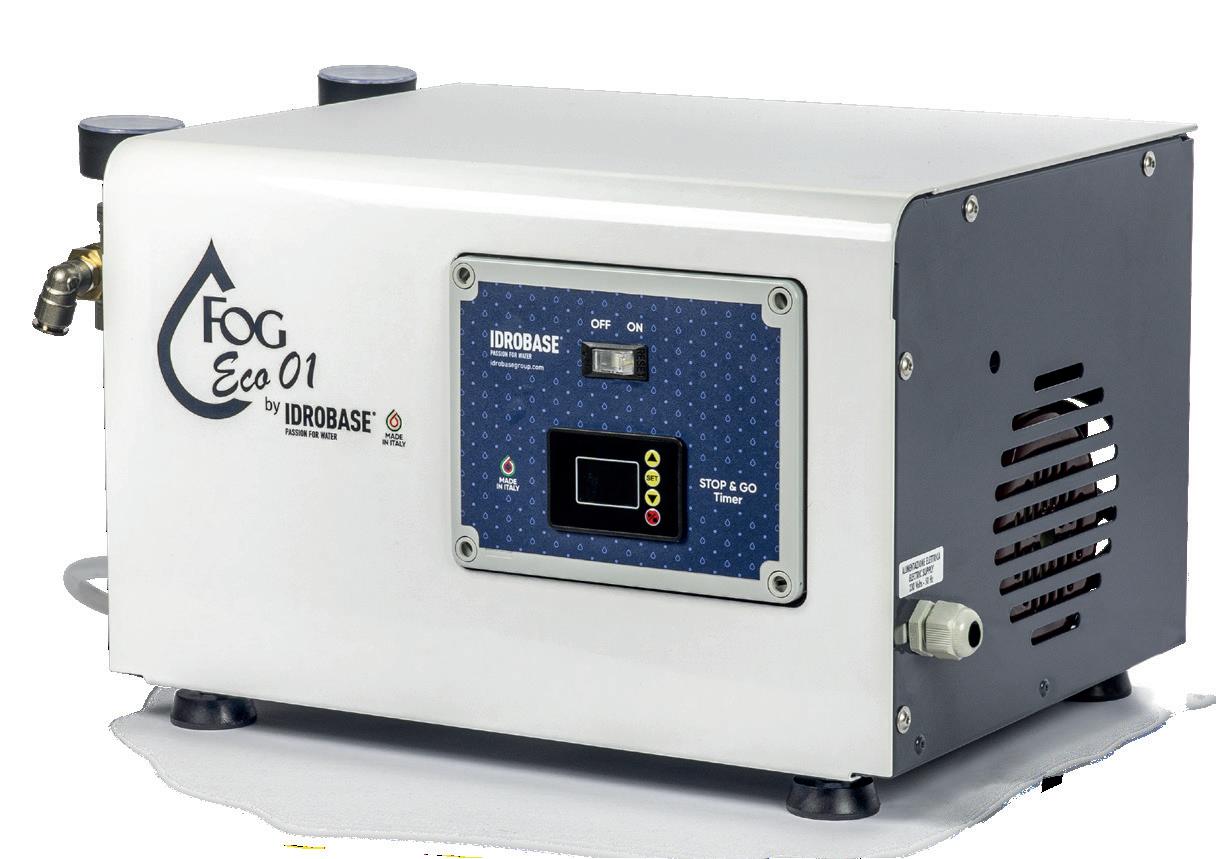

ZX.F60C05
ZX.F60C1
Motopompe axiale deux pistons céramique, tête en laiton nickelé, vanne de dérivation intégrée
* Le nombre maximum de buses est calculé avec une buse IT.154C off rant un facteur de débit 015 (0,047l/min) à 60 bar
**Versions 230V/60Hz et 110V/60Hz disponibles sur demande
Pompe axiale trois pistons Pompe IDRO9
Code Modèle
ZX.F60C2.2
ZX.F60C3.6
ZX.F60C4.8
Motopompe axiale à trois pistons en céramique, tête en laiton nickelé, vanne by-pass intégrée
* Le nombre maximum de buses est calculé avec une buse IT.154C off rant un facteur de débit 015 (0,047l/min) à 70 bar
INCLUS
Set d’entretien pompe 750 heures
Caractéristiques techniques
• Base 4 pieds de support
• Électrovanne bp 230V-50Hz, entrée eau

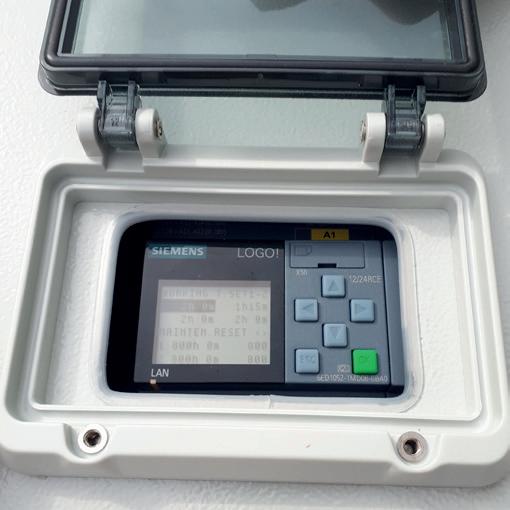

Boîtier électrique comprenant interrupteur thermique ON/OFF lumineux et câble électrique d'alimentation de 3m avec fiche schuko, prévu pour accueillir carte électronique ZX.0576-60 (en option)
Entrée Slip-Lock b.p. ø9,6mm
• Sortie Slip-Lock ø6,35mm (pour versions 0,5, 1 et 2,2l/min)
• Sortie Slip-Lock ø9,6mm (pour versions 3,6 et 4,8l/min)
• Dimensions LxLxH : 500x200x300mm
Durée de vie doublée de la
Lampe stérilisatrice d’eau à UV (inclus)
Kit entrée d'eau complet avec stabilisateur de pression (inclus)
• Simple et compact
• Prédisposition pour branchement contrôle à distance
• Électrovanne de décharge et pressostat manque d'eau de série
IDRO9 Ancienne pompe
Pompe axiale à trois pistons en céramique, avec tête en laiton nickelé et valve by-pass intégrée (pour les versions avec débit 2,2, 3,6 et 4,8l/min)
Pulvérise l’eau stérilisée
Ancienne pompe VS
Pompe
pompe
Pompe axiale deux pistons
Code Modèle
ZX.F60-05
ZX.F60-1

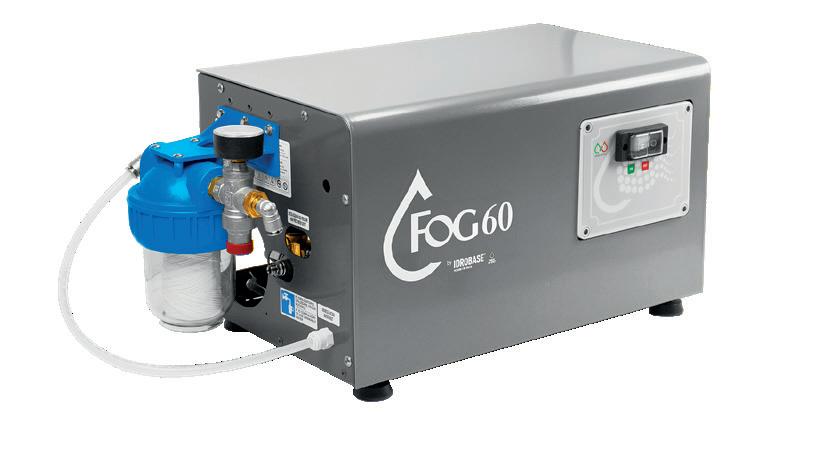

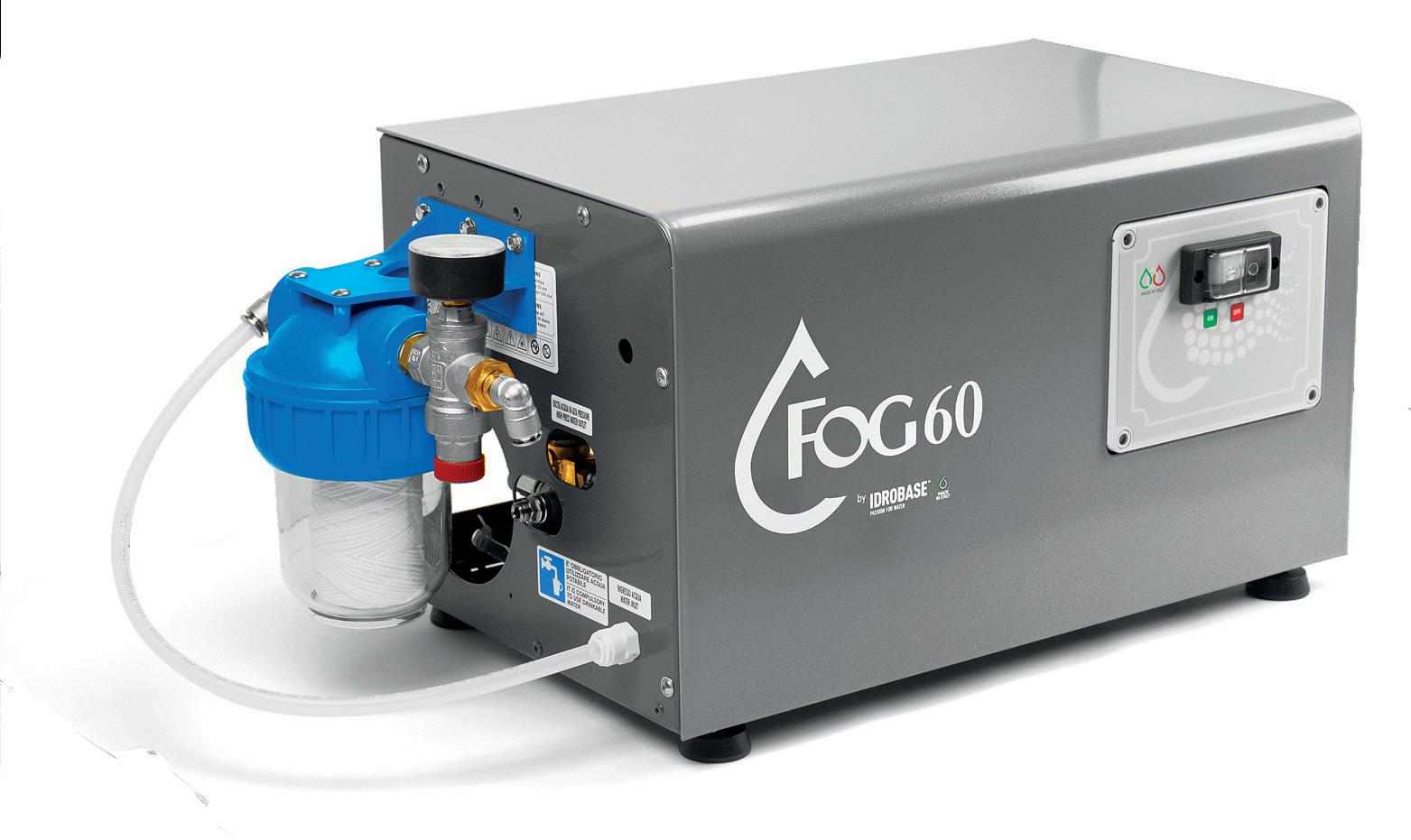

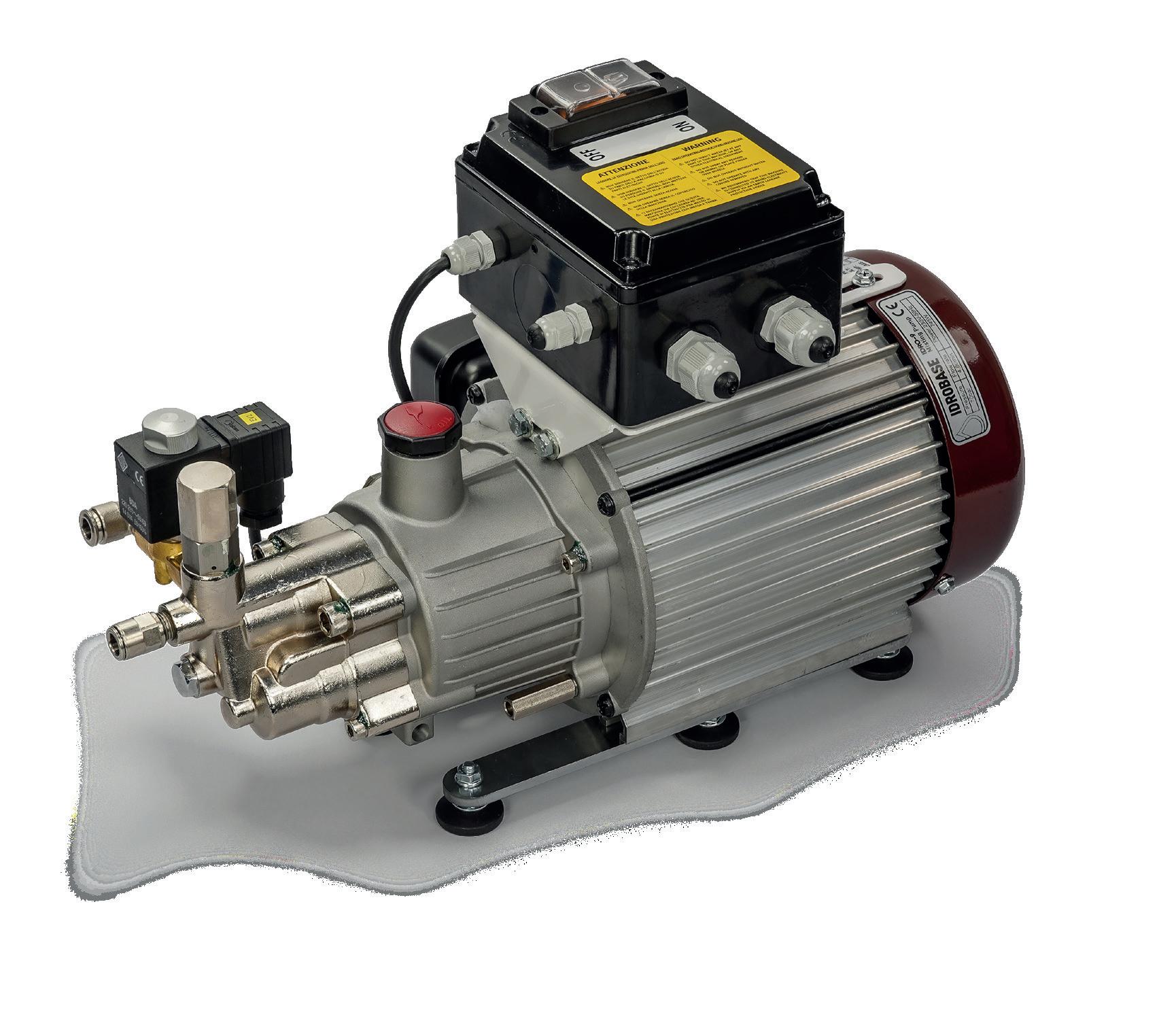

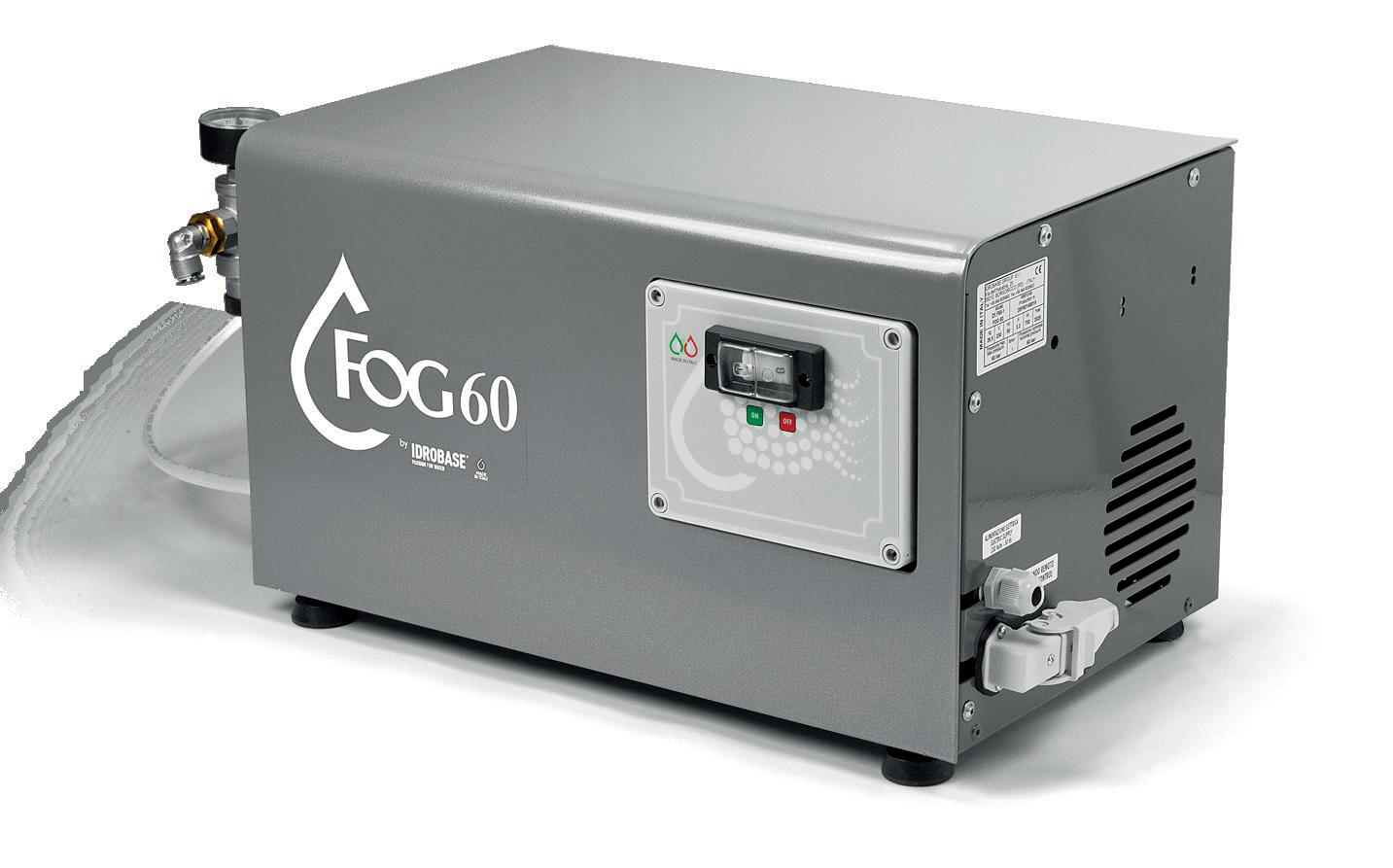

FOG 60-05 60bar
Motopompe axiale deux pistons céramique, tête en laiton nickelé, vanne de dérivation intégrée
* Le nombre maximum de buses est calculé avec une buse IT.154C off rant un facteur de débit 015 (0,047l/min) à 60 bar
** Versions 230V/60Hz et 110V/60Hz disponibles sur demande
Pompe axiale trois pistons
Code Modèle
ZX.F60-2.2
ZX.F60-3.6
ZX.F60-4.8
Pompe IDRO9
Motopompe axiale à trois pistons en céramique, tête en laiton nickelé, vanne by-pass intégrée
* Le nombre maximum de buses est calculé avec une buse IT.154C off rant un facteur de débit 015 (0,047l/min) à 70 bar
Set d’entretien pompe 750 heures
Caractéristiques techniques
• Châssis en acier verni
• Électrovanne bp 230V-50Hz, entrée d'eau Électrovanne hp 230V-50Hz, pour dépressurisation ligne (démarre seulement via commande à distance)
Pressostat bp pour manque d'eau
Tableau de distribution avec : interrupteur thermique ON/ OFF, carte électronique de gestion du système antigouttes
Entrée Slip-lock ø9,6mm
Sortie Slip-Lock ø6,35mm (pour versions 0,5, 1 et 2,2l/min)
• Sortie Slip-Lock ø9,6mm (pour versions 3,6 et 4,8l/min)
•
Kit entrée d'eau complet avec stabilisateur de pression (inclus)
• Simple et compact
• Tableau de commandes électronique avec thermostat et hygromètre intégrés
• Prédisposition pour sondes d'humidité et de température
• Possibilité d'activation du système à distance
Pompe axiale à trois pistons en céramique, avec tête en laiton nickelé et valve by-pass intégrée (pour les versions avec débit 2,2, 3,6 et 4,8l/min)
Pompe IDRO9 Ancienne pompe
Ancienne
VS
Lampe stérilisatrice d’eau à UV (inclus)
Gestion via smartphone Durée de vie doublée de la pompe
Pompe axiale deux pistons
Code Modèle Pression Débit
ZX.FX-05
ZX.FX-1
FOG
Motopompe axiale deux pistons céramique, tête en laiton nickelé, vanne de dérivation intégrée
Nombre de Buses* Puissance 230V-50Hz** Pds
* Le nombre maximum de buses est calculé avec une buse IT.154C off rant un facteur de débit 015 (0,047l/min) à 60 bar
**Versions 230V/60Hz et 110V/60Hz disponibles sur demande

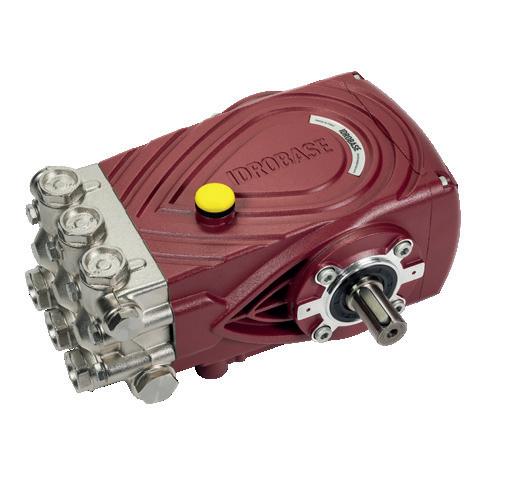

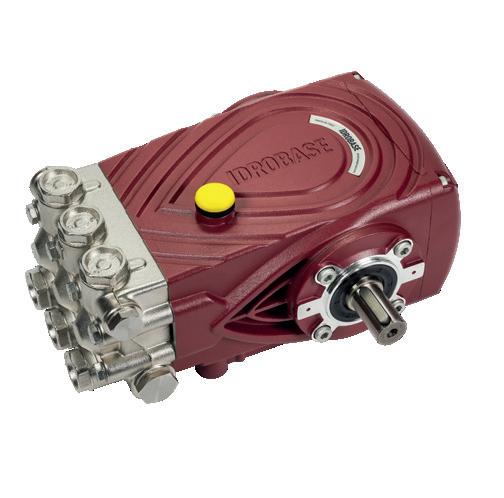

Pompe axiale trois pistons
Pompe IDRO9
Code Modèle Pression Débit
ZX.FX-2.2
ZX.FX-3.6
ZX.FX-4.8
Motopompe axiale à trois pistons en céramique, tête en laiton nickelé, vanne by-pass intégrée
* Le nombre maximum de buses est calculé avec une buse IT.154C off rant un facteur de débit 015 (0,047l/min) à 70 bar
INCLUS

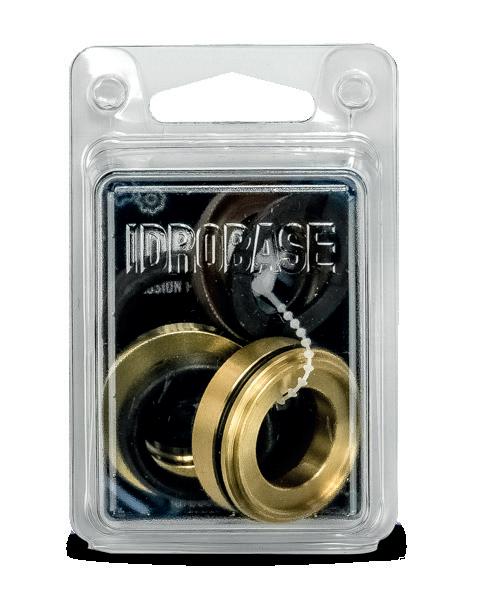

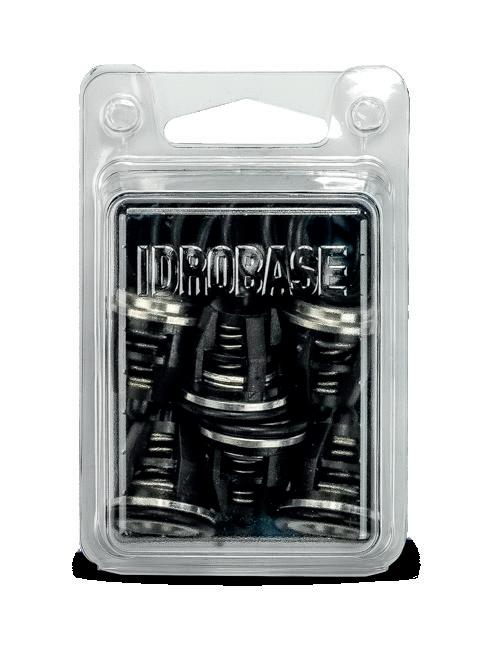

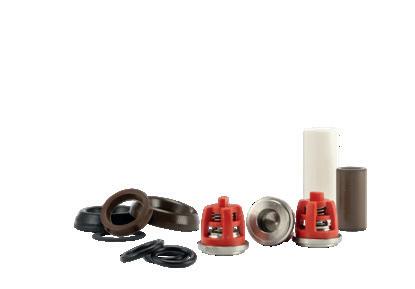

Set d’entretien pompe 750 heures

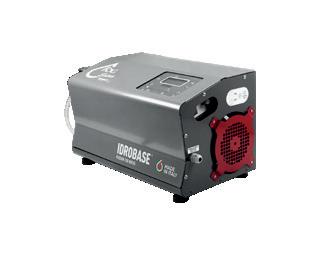

Commandes Fog Extra 2.0
• Écran graphique
• 5 modes de fonctionnement
Réglage de la température
• Réglage de l’humidité Minuterie marche/arrêt
• Calendriers horaire/ hebdomadaire
Application pour téléphone QR Code
• Réglage d’une troisième langue
Caractéristiques techniques
• Châssis en acier verni
• Soupape bypass intégrée
• Électrovanne bp 230V-50Hz, entrée d'eau Électrovanne h.p. 230 V-50Hz, pour dépressurisation ligne
• Tableau de distribution avec: interrupteur thermique ON/OFF, carte électronique de gestion du système antigouttes et temporisateur
• Entrée Slip-lock ø9,6mm
Sortie Slip-Lock ø6,35mm (pour versions 0,5, 1 et 2,2l/min), ø9,6mm (pour version 3,6 et 4,8l/min)
Pds
Contrôle de maintenance
• Antenne Wi-Fi intégrée
• Montres à pile
Entrée Aux
• Temps de décharge prog.
• Temps de manque d’eau programmable
Extension possible à ModBUS
• Pressostat h.p. pour manque d'eau et rupture tuyau
• Dimensions LxLxH : 600x300x300mm
Groupe pompe moteur professionnel
Module fog 70bar de 87 à 280 buses 3x400V-50Hz
• Complet de moteur électrique 400V-50Hz 1450tr/min
• Pompe à bielle avec flange à trois pistons en céramique
• Manomètre inox
• Tableau électrique avec interrupteur thermique
• Câble d’alimentation de trois mètres.
Pulvérise l’eau stérilisée
Données techniques
Groupe pompe moteur 1x230V-50Hz
ZX.MPF70M09DP
ZX.MPF70M11DP
Groupe pompe moteur à 3 roulements pré-assemblé et testé
* Le nombre maximum de buses est calculé avec une buse IT.154C off rant un facteur de débit 015 (0,047l/min) à 70 bar
Groupe pompe moteur 3x400V-50Hz
ZX.MPF70T11DP
ZX.MPF70T15DP
Groupe pompe moteur à 3 roulements pré-assemblé et testé
* Le nombre maximum de buses est calculé avec une buse IT.204C off rant un facteur de débit 020 (0,075l/min) à 70 bar
* Calcul effectué avec buses avec facteur de débit 020
ZX.MPF70T21DP INCLUS
Set d’entretien pompe 500 heures
Caractéristiques techniques A
• Moteur électrique 230V-50Hz 1450tr/min
• Pompe à bielle avec trois pistons en céramique
• Manomètre inox
• Tableau électrique avec interrupteur thermique
• Câble d’alimentation de 3 mètres
• Sortie 3/8 M
Caractéristiques techniques B
• Moteur électrique 3x400V-50Hz 1450tr/min
• Pompe à bielle avec trois pistons en céramique
• Manomètre inox
• Tableau électrique avec interrupteur thermique
• Câble d’alimentation de 3 mètres
• Sortie 3/8 M
Kit entrée d'eau complet avec stabilisateur de pression (inclus)
• Essentiel
• Sans châssis pour simplifier l'entretien
• Gestion électronique des dispositifs de sécurité
• Possibilité de branchement dispositifs de contrôle à distance

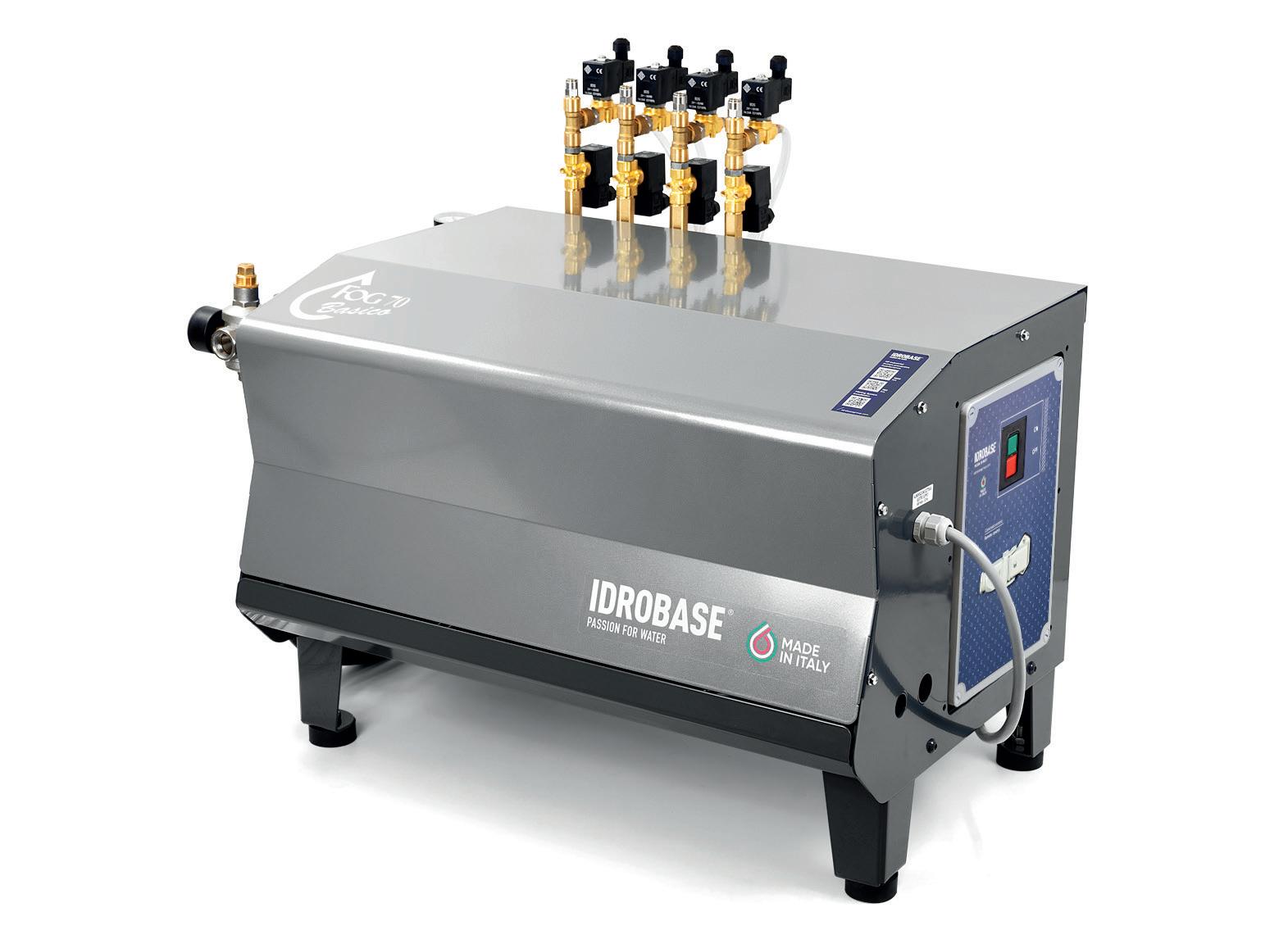

Module
fog
70bar professionnel
de 13 à 560 buses 3x400V50Hz
Pulvérise l’eau stérilisée

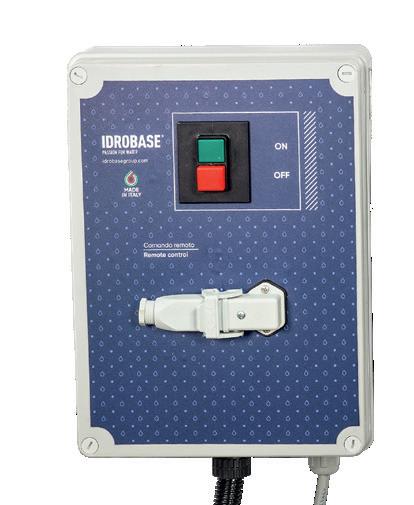

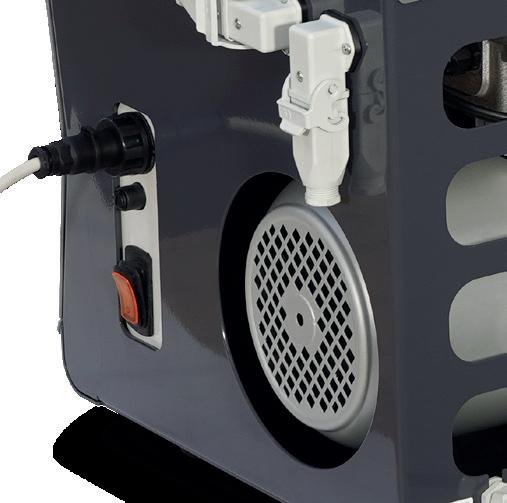

Panneau de commande et sortie du branchement pour dispositifs extérieurs (ex. : hygromètre, thermostat, etc.)

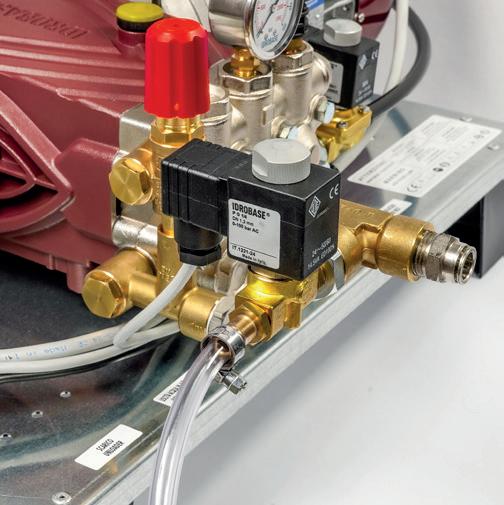

Détail de l'électrovanne de décharge et de la soupape de bypass

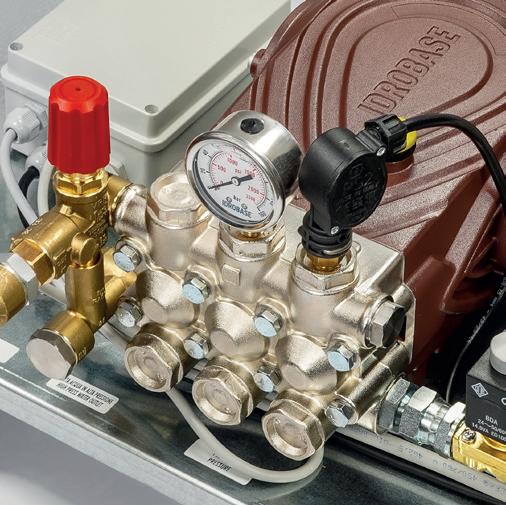

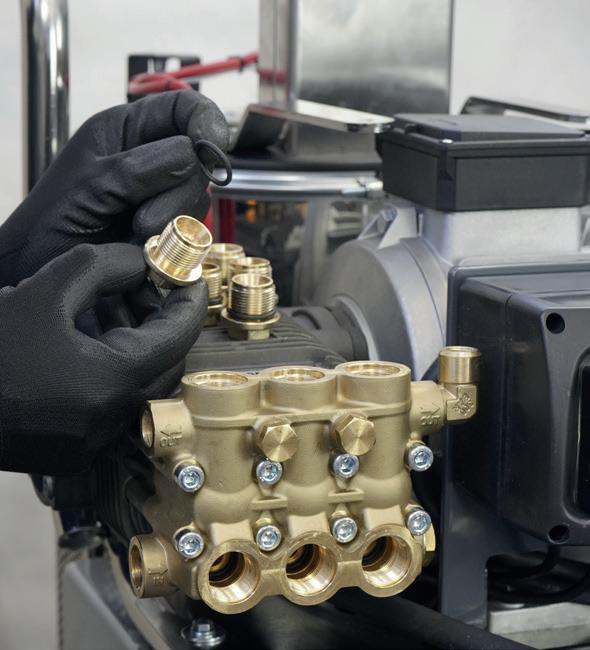

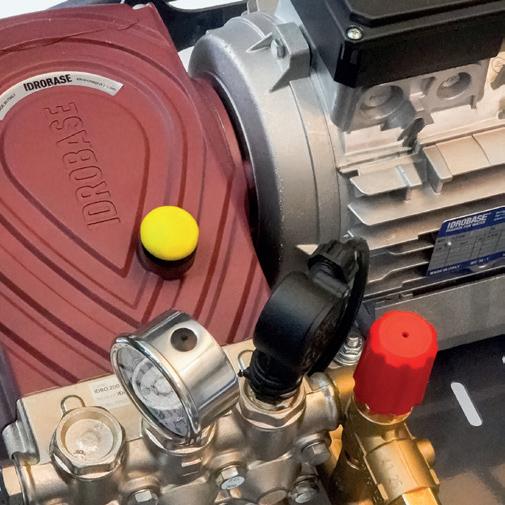

Détail de la tête et de l'indicateur de pression
Lampe stérilisatrice d’eau à UV (inclus)
Données techniques
Code Modèle Pression Débit Nombre de Buses* Puissance 3x400V-50Hz Pds
ZX.F70AP09DP
ZX.F70AP11DP
ZX.F70AP15DP
ZX.F70AP21DP
ZX.F70AP33
ZX.F70AP42
FOG 70 APERTO-9 70bar 9l/min 107 1,5kW 35Kg
FOG 70 APERTO-11 70bar
FOG 70 APERTO-15
FOG 70 APERTO-21 70bar 21l/min 280 3kW 40Kg
FOG 70 APERTO-33 70bar 33l/min 440 6,3kW 58Kg
FOG 70 APERTO-42 70bar 42l/min 560 6,3kW 58Kg
* Le nombre maximum de buses est calculé avec une buse IT.204C offrant un facteur de débit 020 (0,075l/min) à 70bar
INCLUS Set d’entretien pompe 750 heures
Caractéristiques techniques
• Base en acier galvanisé avec pieds en aluminium
• Pompe professionnelle à bielles, tête en laiton, 3 pistons céramique
• Moteur électrique 1450tr/min, 3x400V-50Hz, S1
• Soupape bypass, en laiton
• Manomètre à bain de glycérine
Électrovanne bp 24V-50Hz, entrée d'eau
• Électrovanne hp 24V-50Hz pour décharge pression
• Pressostat h.p. pour manque d'eau et rupture tuyau
• Tableau de distribution avec: interrupteur thermique ON/OFF, télérupteur, fusibles, transformateur 380/220/24V. Prévu pour connexion à dispositifs extérieurs (thermostat, hygromètre, etc.)
• Entrée 3/4” M Sortie 1/2” M
• Dimensions LxLxH : 380x650x350mm
Hotel - United Arab Emirates

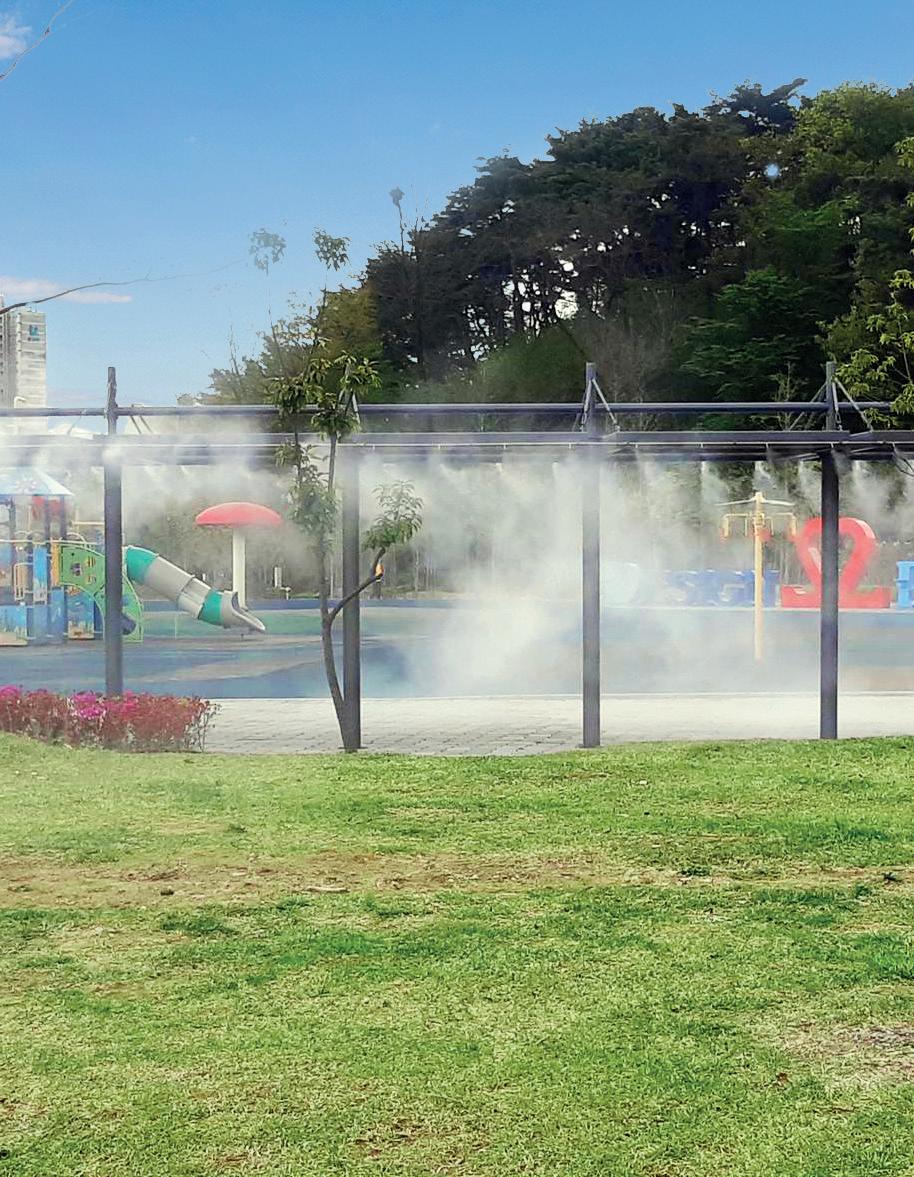

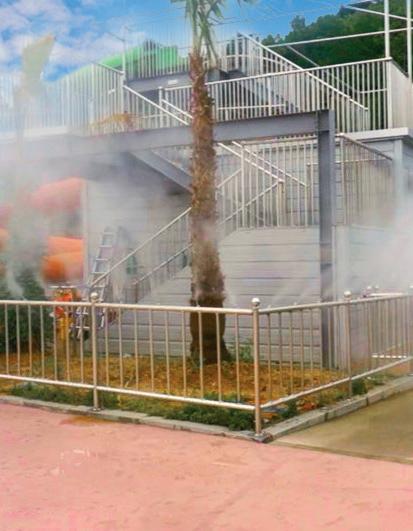

Playground - South Korea

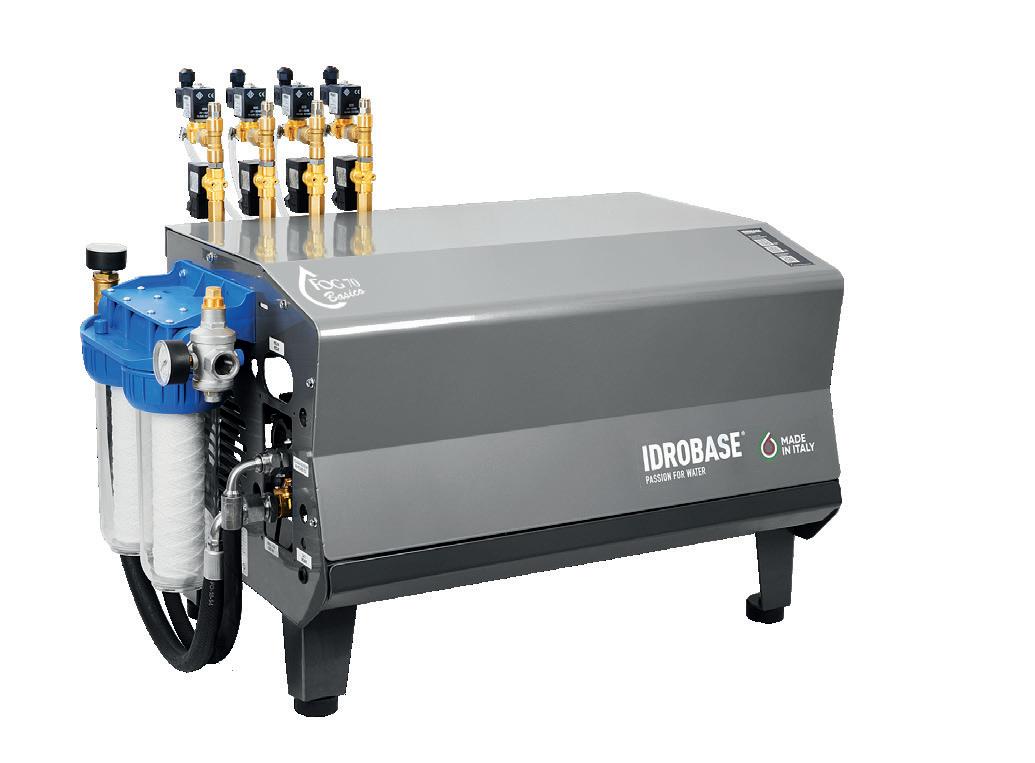

Module
fog
70bar professionnel
de 13 à 560 buses 3x400V-50Hz
Lampe stérilisatrice d’eau à UV (inclus)
Kit entrée d'eau complet avec stabilisateur de pression (inclus)
Disponible en version 100% acier inox
• Structure robuste en acier verni
• Compact

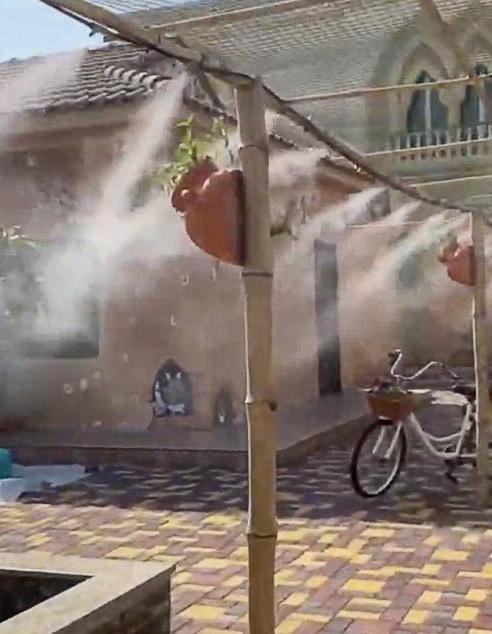

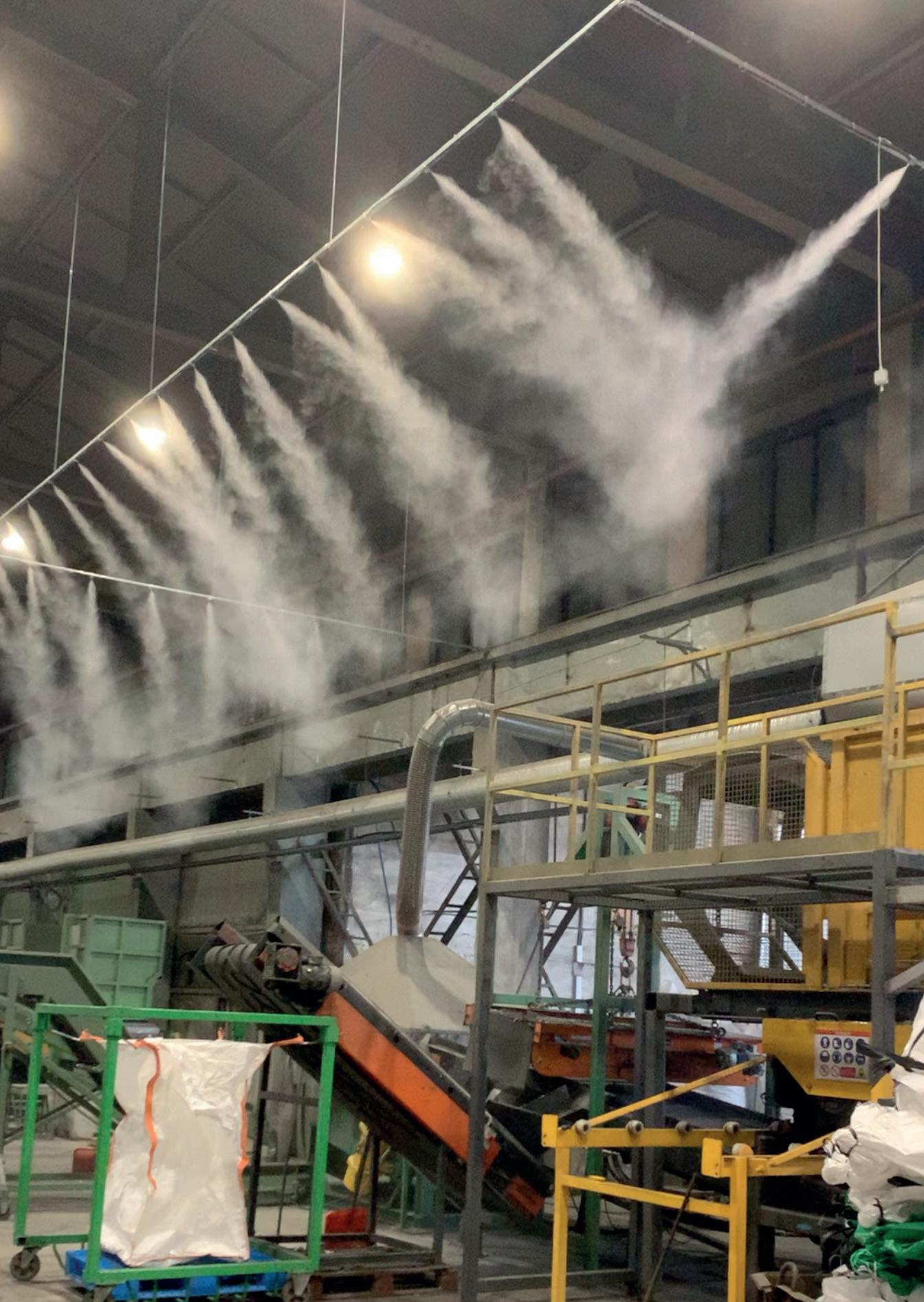

Misting system installation
• Possibilité d'installer des accessoires directement sur la machine
• Possibilité de branchement dispositifs de contrôle à distance
Idrobase Dolly Pumps
Serie PRO
Pulvérise l’eau stérilisée
Disponible également en version 100% acier inox (capot, tête de pompe, électrovanne, bypass)
Panneau de commande et sortie du branchement pour dispositifs extérieurs (ex. : hygromètre, thermostat, etc.)
Données techniques
Code Modèle Pression Débit Nombre de Buses* Puissance 3x400V-50Hz Pds
ZX.F70B09DP
ZX.F70B11DP
ZX.F70B15DP
ZX.F70B21DP
ZX.F70B33
ZX.F70B42
FOG 70 BASICO-9 70bar 9l/min 107 1,5kW 35Kg
FOG 70 BASICO-11 70bar 11l/min 147 1,5kW 35Kg
FOG 70 BASICO-15 70bar 15l/min 200 2,2kW 38Kg
FOG 70 BASICO-21 70bar 21l/min 280 3kW 40Kg
FOG 70 BASICO-33 70bar 33l/min 440 6,3kW 58Kg
FOG 70 BASICO-42 70bar 42l/min 560 6,3kW 58Kg
* Le nombre maximum de buses est calculé avec une buse IT.204C offrant un facteur de débit 020 (0,075l/min) à 70bar
INCLUS Set d’entretien pompe 750 heures
Caractéristiques techniques
Châssis en acier verni
Pompe professionnelle à bielles, tête en laiton, 3 pistons céramique
Moteur électrique 1450tr/min, 3x400V-50Hz, S1
• Soupape bypass, en laiton
• Manomètre à bain de glycérine en acier inox AISI 304
• Électrovanne b.p. entrée d'eau 24V-50Hz
Électrovanne hp 24V-50Hz pour dépressurisation ligne, corps
Pressostat h.p. pour manque d'eau et rupture tuyau
Tableau de distribution avec: interrupteur thermique ON/OFF, télérupteur, fusibles, transformateur 380/220/24V. Prévu pour connexion à dispositifs extérieurs (thermostat, hygromètre, etc.)
Entrée 3/4” M
Sortie 1/2” M
• Dimensions LxLxH : 450x780x500mm
Public park - United Arab Emirates

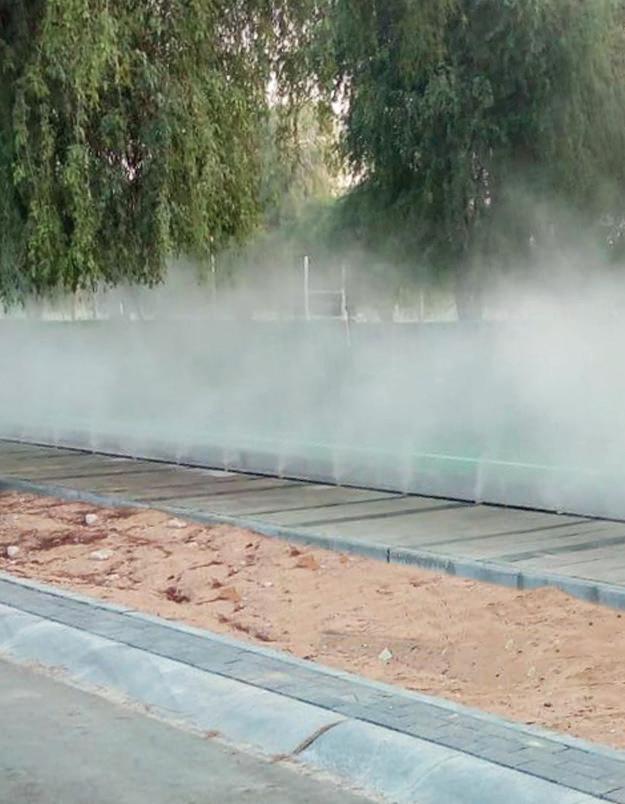

Private road - United Arab Emirates
Kit entrée d'eau complet avec stabilisateur de pression (inclus)
• Très compact
l’eau stérilisée

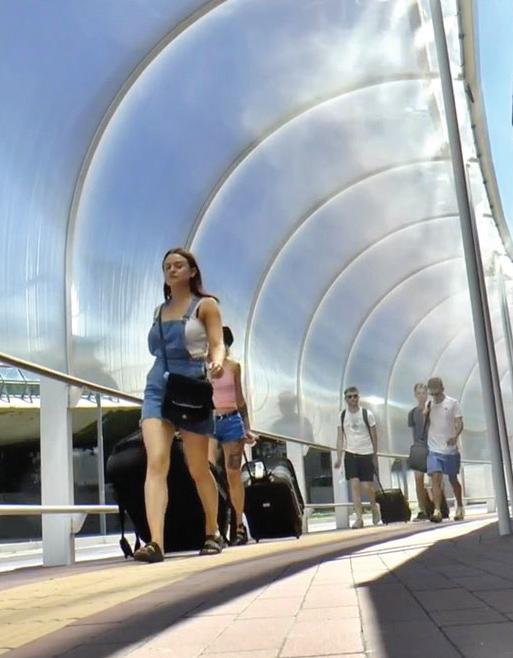

Misting system at Marco Polo Venice airport
Misting system installation
• Possibilité d'installer des accessoires directement sur la machine
• Tableau de commandes électronique avec thermostat et hygromètre intégrés
• Prédisposition pour branchement sondes d'humidité et de température
Idrobase Dolly Pumps
Serie PRO
Pompe industrielle tête en laiton à 1450tr/min, mouvement par bielles, 3 pistons céramique et têtes en laiton
Panneau de commandes comprenant thermostat, hygrostat et programmateur hebdomadaire. Prédisposition pour raccordement sondes d'humidité ZX.SU20 et sondes de température ZX.ST20
Lampe stérilisatrice d’eau à UV (inclus)
Données techniques
Code Modèle Pression Débit Nombre de Buses* Puissance 3x400V-50Hz Pds
ZX.F70X-09DP
ZX.F70X-11DP
ZX.F70X-15DP
ZX.F70X-21DP
ZX.F70X-33
ZX.F70X-42
FOG 70 EXTRA-9 70bar 9l/min 107 1,5kW 35Kg
FOG 70 EXTRA-11 70bar 11l/min 147 1,5kW 35Kg
FOG 70 EXTRA-15 70bar 15l/min 200 2,2kW 38Kg
FOG 70 EXTRA-21 70bar 21l/min 280 3kW 40Kg
FOG 70 EXTRA-33 70bar 33l/min 440 6,3kW 58Kg
FOG 70 EXTRA-42 70bar 42l/min 560 6,3kW 58Kg
*Le nombre maximum de buses est calculé au moyen d'une buse IT.204C offrant un facteur de débit 020 (0,075 l/min) à 70bar
INCLUS
Set d’entretien pompe 750 heures
Caractéristiques
techniques
Châssis en acier verni
Pompe professionnelle à bielles, tête en laiton, 3 pistons céramique
• Moteur électrique 1450tr/min, 3x400V-50Hz, S1
• Soupape bypass, en laiton
• Manomètre à bain de glycérine en acier inox AISI 304
• Électrovanne bp arrivée d'eau 230V-50Hz
• Électrovanne h.p. 230V-50Hz, pour dépressurisation ligne
• Pressostat h.p. pour manque d'eau et rupture tuyau
• Thermostat et hygrostat de série Interrupteur thermique général
Entrée 3/4” M
Sortie 1/2” M
• Panneau de commandes comprenant: Temporisateur cyclique ON/OFF de série, programmateur hebdomadaire à plages horaires de série, compteur d'heures et programme d'entretien. Prédisposition pour raccordement systèmes de ventilation 230V. Possibilité de gestion à distance Dimensions LxLxH : 450x780x500mm

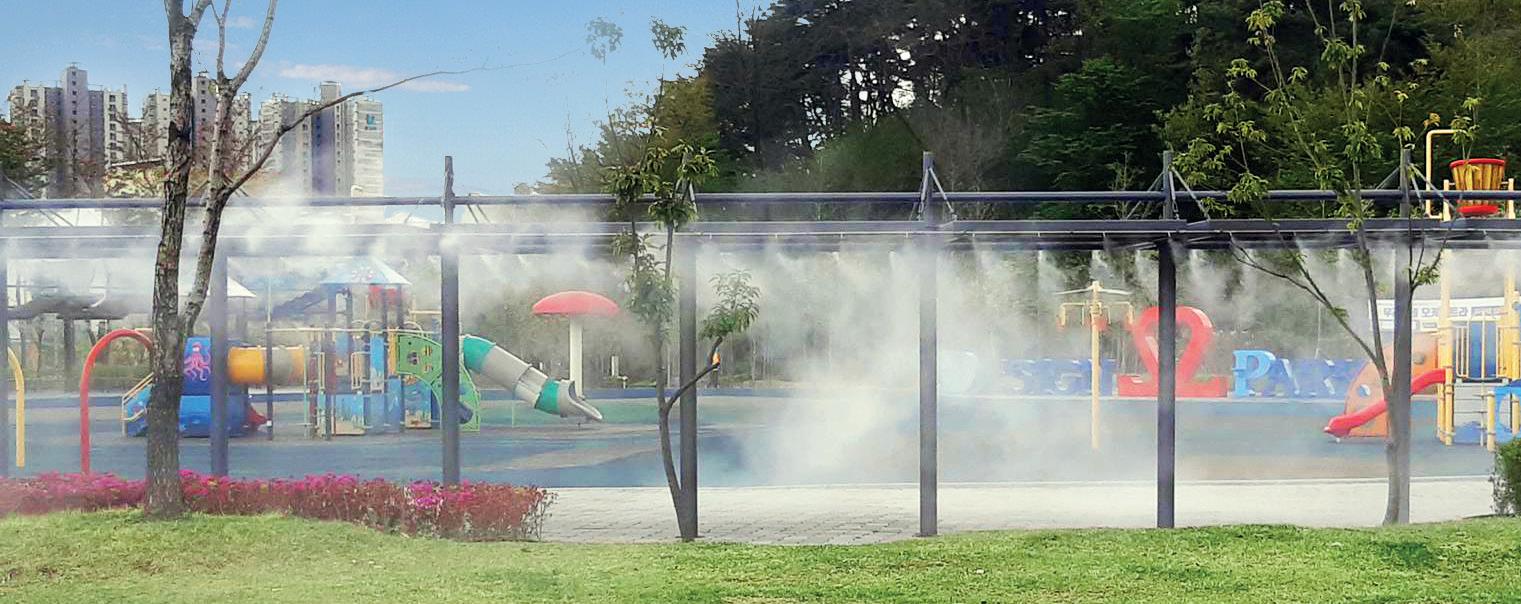

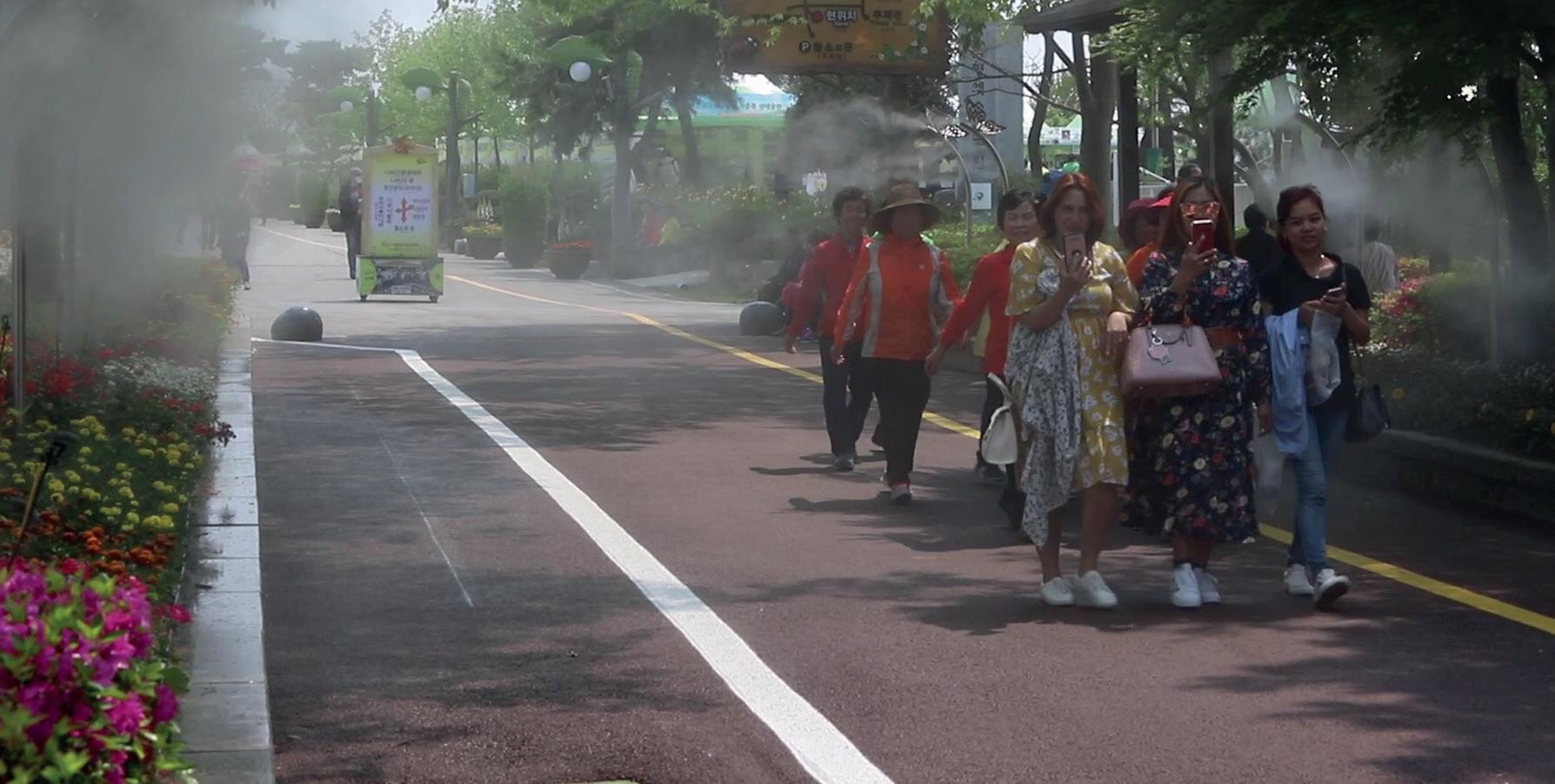

Amusement park - South Korea
Venice airport - Italy
l’eau stérilisée

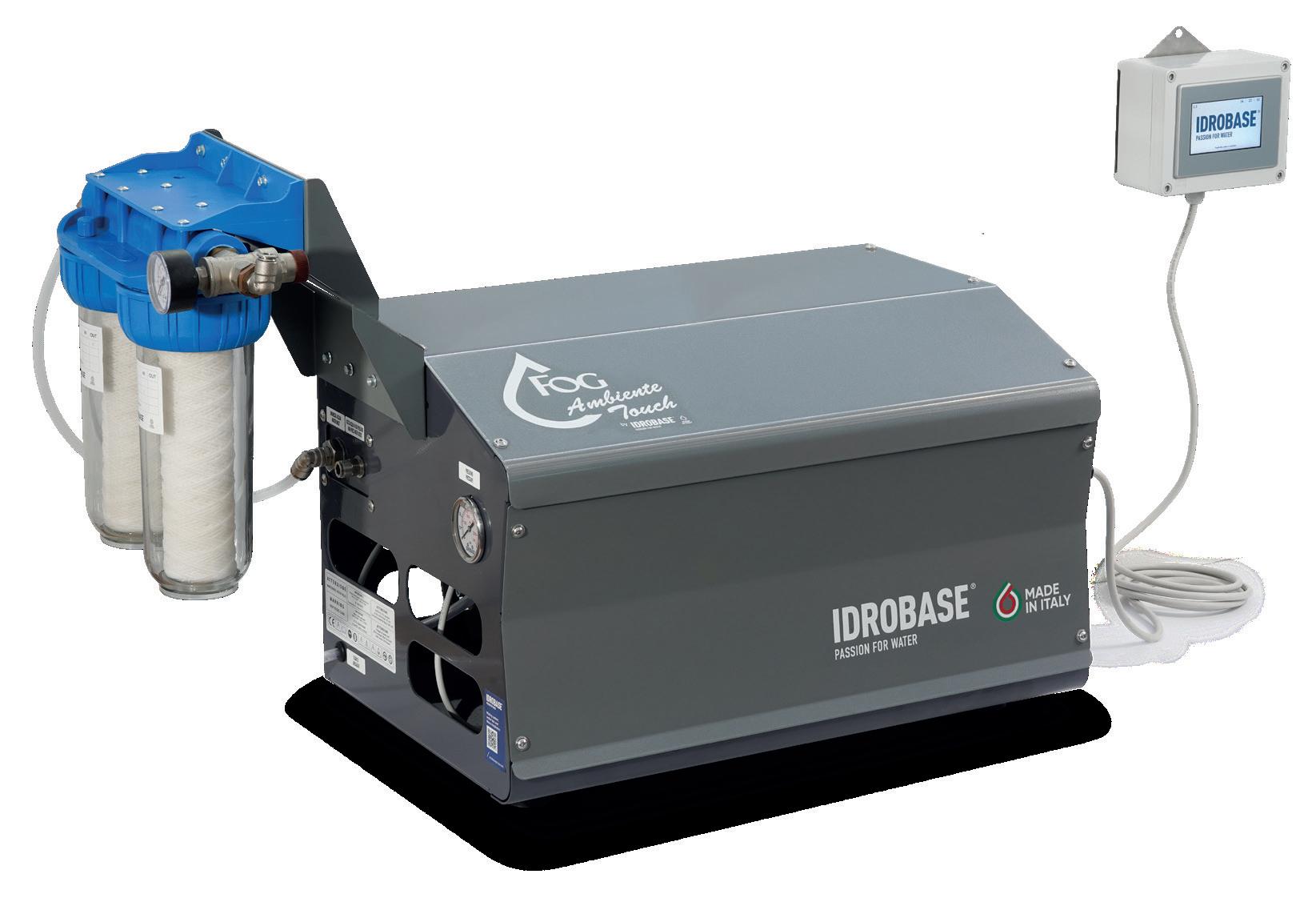

Module fog 70bar industriel
de 13 à 560 buses 3x400V-50Hz

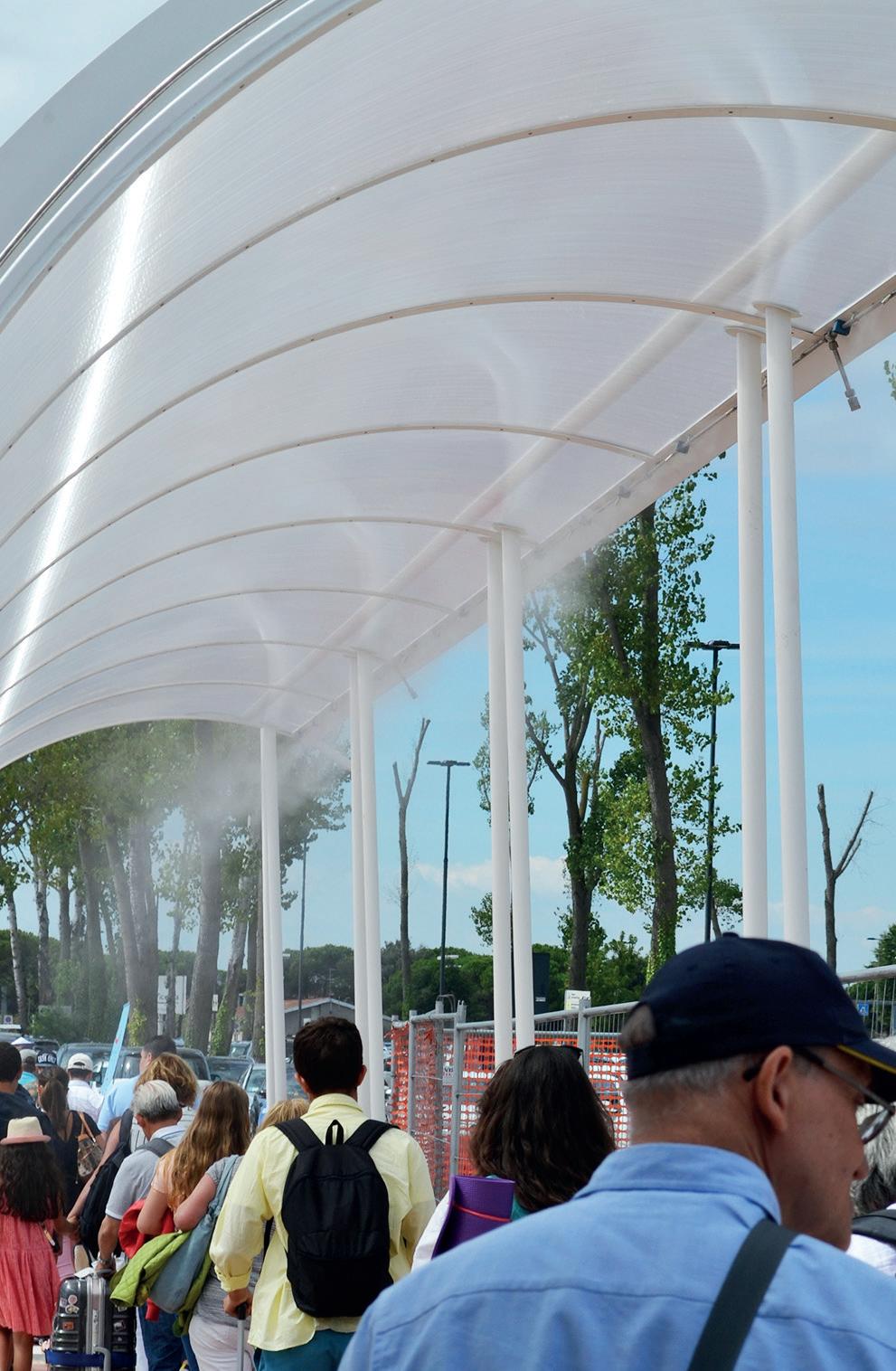

Misting system at Marco Polo Venice airport
Misting system installation
Lampe stérilisatrice d’eau à UV (inclus)
Kit entrée d'eau complet avec stabilisateur de pression (inclus)
• Extrêmement compact
• Possibilité d’installer des accessoires directement sur la machine
• Panneau de commande multifonctionnel avec:
• réglage de la langue, de la date et de l’heure
• connecteur rapide pour la télécommande

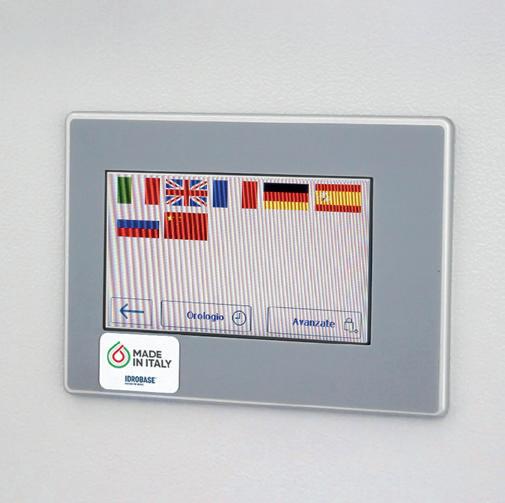

• connecteur pour écran tactile avec gaine de 0,5 mètre (ZX.2753)

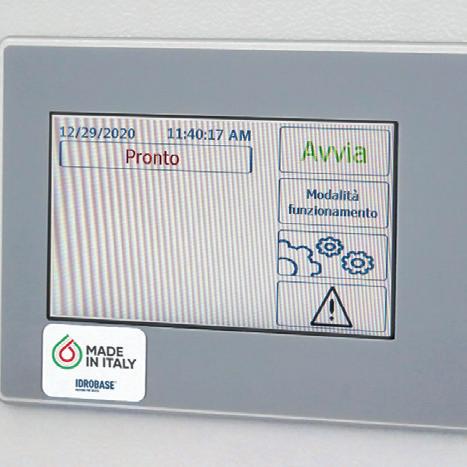

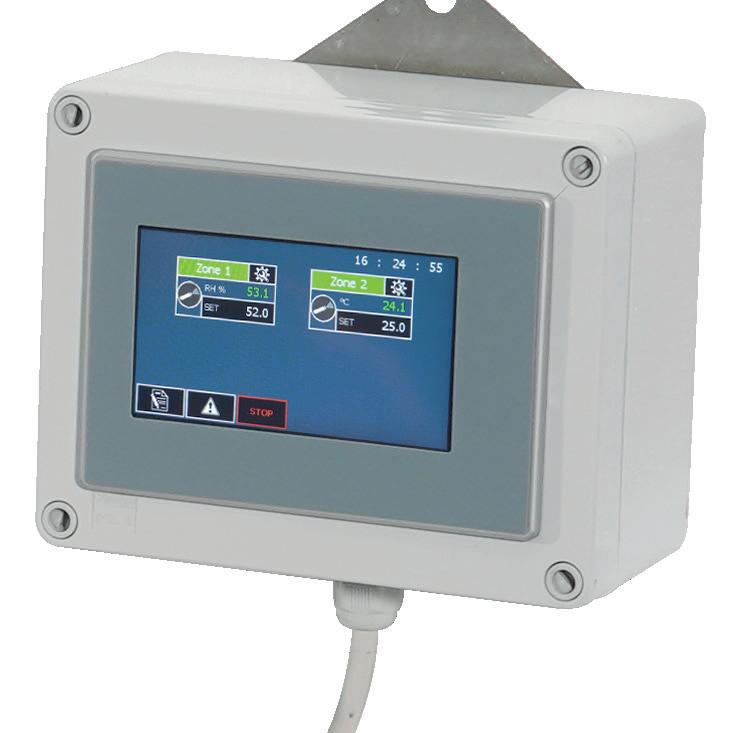

Panneau de commandes comprenant API et écran tactile pour gestion du module, 7 langues disponibles (EN OPTION: ZX.2753-5)
Programme écran tactile con:
• mode continu/travail-pause ; réglage des temps pause / travail ;
• réglage de tranches horaires de travail hebdomadaires;
• réglage électrovanne de décharge;
• réglage rétard du signal de rupture/manque d’eau;
• le chronomètre de travail compte; alarme d’échéance de l’entretien;
• alarme d’entretien expiré;
• alarme de rupture de tuyau/manque d’eau
Pulvérise
Données techniques
Code Modèle
ZX.F70T11DP
ZX.F70T15DP
ZX.F70T21DP
ZX.F70T33
ZX.F70T42
Pression Débit Nombre de Buses* Puissance 3x400V-50Hz Pds
FOG 70 TOUCH-11 70bar 11l/min 147 1,5kW 35Kg
FOG 70 TOUCH-15 70bar 15l/min 200 2,2kW 38Kg
FOG 70 TOUCH-21 70bar 21l/min 280 3kW 40Kg
FOG 70 TOUCH-33 70bar 33l/min 440 6,3kW 58Kg
FOG 70 TOUCH-42 70bar 42l/min 560 6,3kW 58Kg
*Le nombre maximum de buses est calculé au moyen d'une buse IT.204C offrant un facteur de débit 020 (0,075 l/min) à 70bar
INCLUS
Set d’entretien pompe 750 heures
Caractéristiques techniques
Châssis en acier verni
Pompe professionnelle à bielles, tête en laiton, 3 pistons céramique
• Moteur électrique 1450tr/min, 3x400V-50Hz, S1
• Soupape bypass, en laiton
Manomètre à bain de glycérine en acier inox AISI 304
Électrovanne bp entrée d'eau 24V-50Hz
Électrovanne hp 24V-50Hz pour dépressurisation ligne, corps
Pressostat h.p. pour manque d'eau et rupture tuyau
• Interrupteur thermique général
Entrée 3/4” M
Sortie 1/2” M
• Tableau électrique avec: interrupteur thermique, API et écran tactile pour gestion du module
• Dimensions LxLxH : 450x780x500mm
Green area - South Korea
Kit entrée d'eau complet avec stabilisateur de pression (inclus)

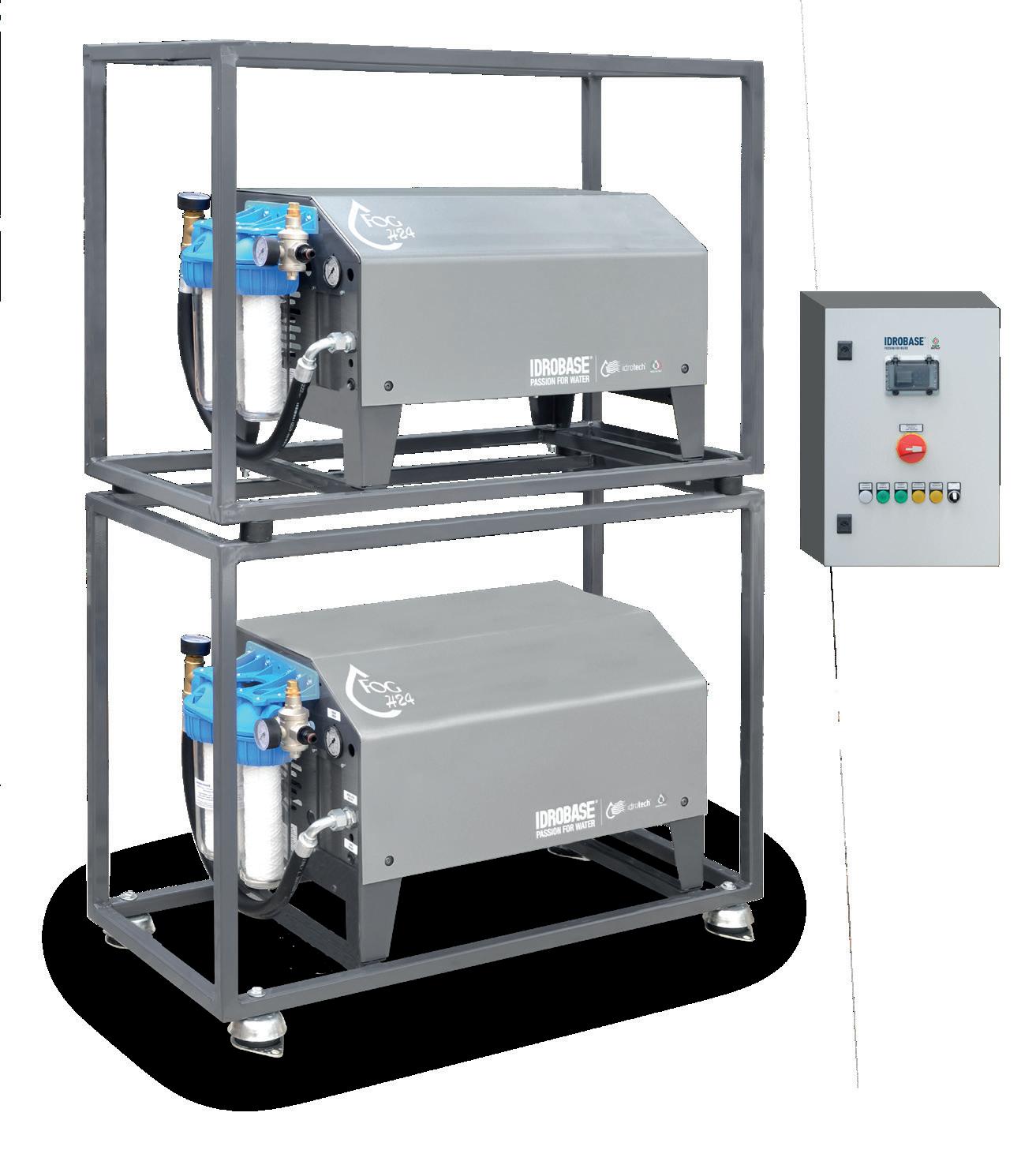

Module fog 70bar industriel 3x400V-50Hz
We show you the Zaryadye Park of Moscow
• Structure autoportante en acier verni
• Système à pompe double pour travail en continu (H24)
• Panneau de commande avec API pour gestion alternée des pompes
Idrobase Dolly Pumps
Serie PRO
Pulvérise l’eau stérilisée

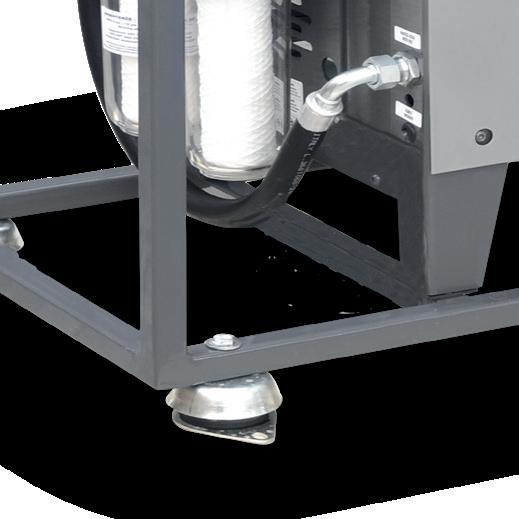

Détail supports antivibrants pour fixation au sol
Détail de l'API (automate programmable industriel)
Lampe stérilisatrice d’eau à UV (inclus)
Données techniques
Code Modèle Pression Débit** Nombre de Buses* Puissance 3x400V-50Hz Pds
ZX.F70H2409DP
ZX.F70H2411DP
ZX.F70H2415DP
FOG 70 H24-9 70bar 9l/min 107 1,5kW 125Kg
FOG 70 H24-11 70bar 11l/min 147 1,5kW 125Kg
FOG 70 H24-15 70bar 15l/min 200 2,2kW 135Kg
* Le nombre maximum de buses est calculé avec une buse IT.204C offrant un facteur de débit 020 (0,075l/min) à 70bar
** Autres débits en option
INCLUS
Set d’entretien pompe 750 heures

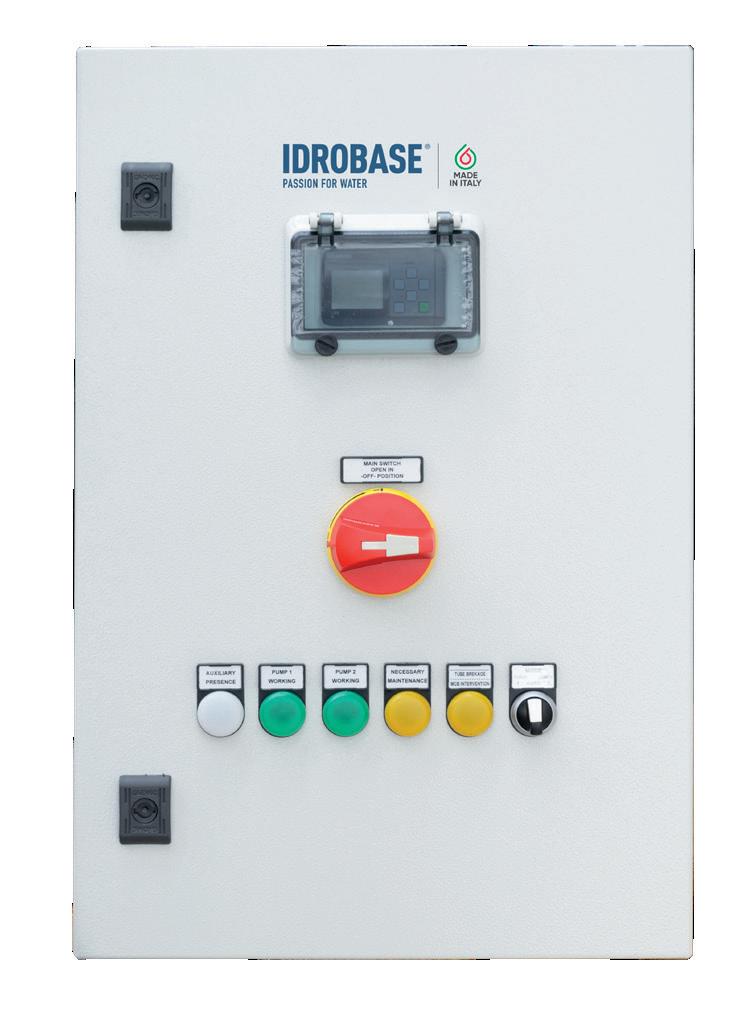

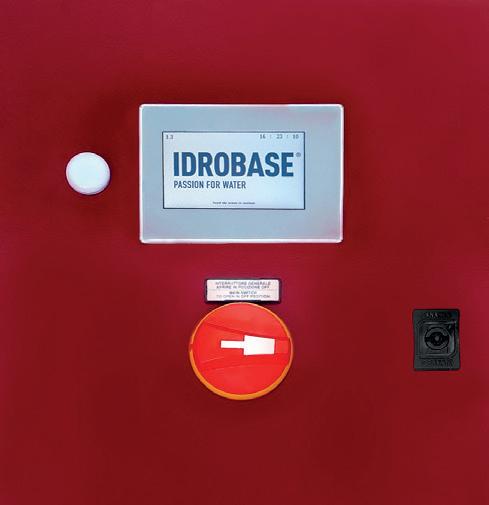

Panneau de commande
Tableau de distribution comprenant: interrupteur général ON/OFF, télérupteur et fusibles. Sélecteur pompes pour fonctionnement manuel/ automatique.
Prévu pour être raccordé à des dispositifs externes (ex. thermostat, hygrostat, etc.).
API (automate programmable industriel)
ON/OFF général
Voyant de fonctionnement installation
Sélecteur fonctionnement manuel/automatique.
Caractéristiques techniques
Châssis en acier verni
Pompe industrielle tête en laiton à 3 pistons céramique
• Moteur électrique 1450tr/min, 3x400V-50Hz, S1
• Soupape bypass, en laiton
Manomètre à bain de glycérine en acier inox AISI 304 Électrovanne bp entrée d'eau 24V-50/60Hz, corps en laiton
• Électrovanne hp 24V-50/60Hz pour dépressurisation ligne, corps en laiton Pressostat bp manque d'eau
Dimensions LxPxH: 1100x500x1580mm
Description
IT.0581
Kit alimentation d'eau
ZX.0905-10
Kit alimentation d'eau, 10m avec raccords rapides
ZX.0573F60R38
Kit entrée d'eau 5" complet avec stabilisateur de pression
ZX.0302-RCSL
Kit entrée d'eau 10" complet avec stabilisateur de pression
ZX.0303-RC
Kit entrée d'eau 20" avec stabilisateur de pression
ZX.1260-38
Kit collecteur 4 sorties avec vannes à bille
ZX.SU20
Sonde d'humidité Fog Extra câble 20m
ZX.ST20
Sonde de température Fog Extra câble 20m
ZX.0109-AG
Kit antigel pour FOG 70
Fog 70 Var 3 Touch de 15 à 21 l/min Fog 70 Basico/Aperto de 1 à 26 l/min Fog 70 Extra de 1 à 26 l/min Fog 70 Touch de 1 à 26 l/min Fog 70 Var 3 Touch de 30 à 42 l/min Fog 70 Basico/Aperto de 33 à 42 l/min
70 Extra de 33 à 42 l/min
70 Touch de 33 à 42 l/min
DOLLY PUMPS (21L)
Set B - entretien pompe 750 heures composé par:
750hrs - h.p. industrial pumps maintenance

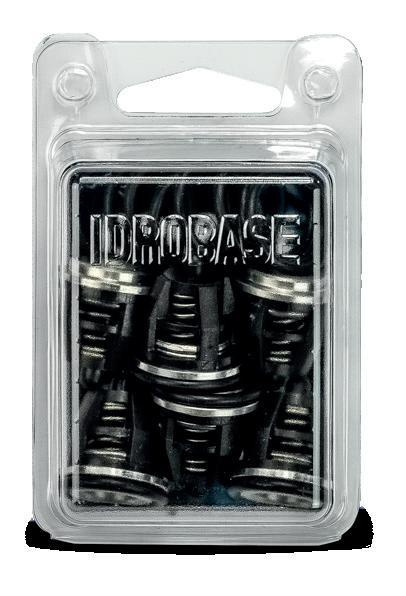

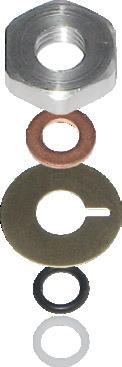

Kit Dolly clapets + j. toriques
Kit Dolly joints d’étanchéité ø20
Set D - entretien pompe 1500 heures composé par:
1500hrs - h.p. industrial pumps maintenance
Kit révision complète piston
Kit clapets + j. tor.
Kit joint huile pistons
Par rapport au prix catalogue des composants individuels.

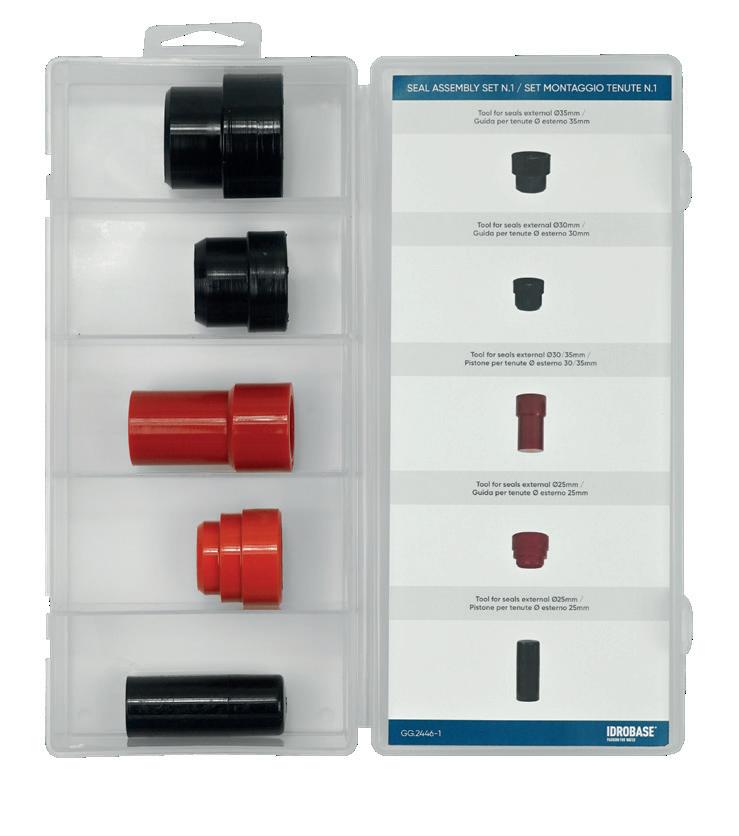

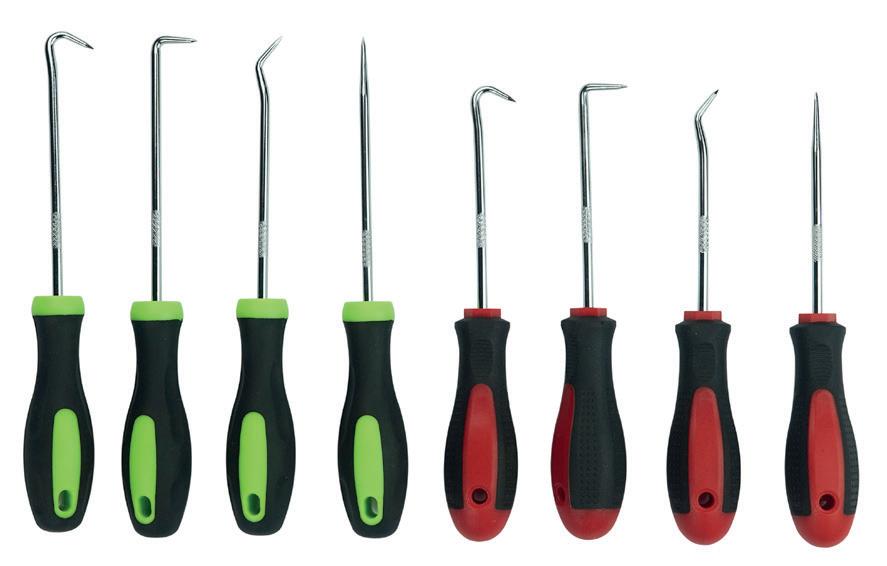

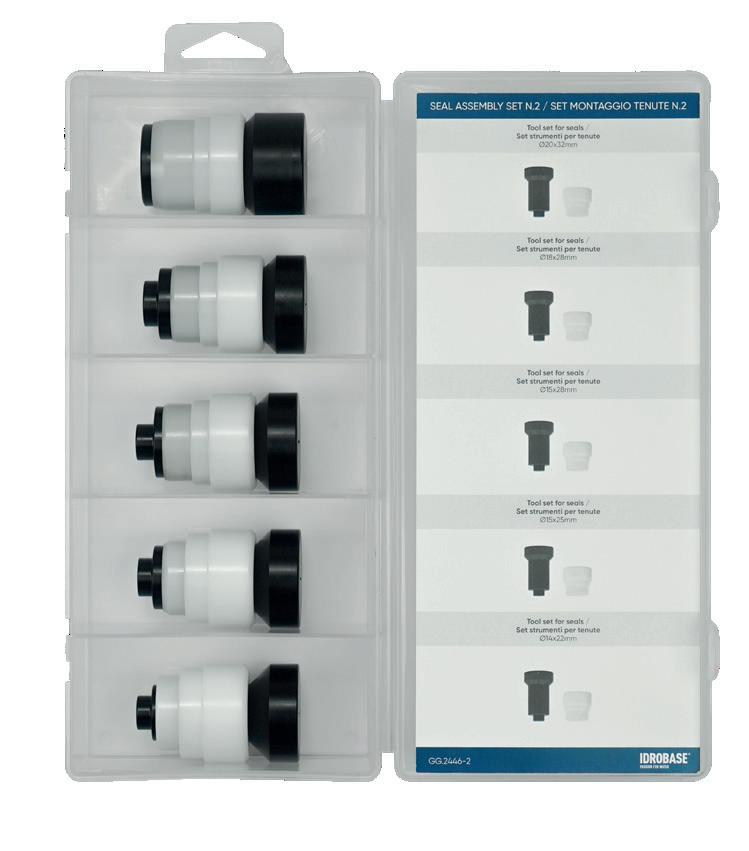

Jeu complet d’outils spéciaux pour l’entretien des pompes haute pression.
Code Description
Extérieur
ZX.2348
ZX.2446

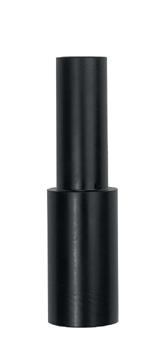

PIÈCES DÉTACHÉES DOLLY POUR POMPES OUTILS SPÉCIAUX
Code Description

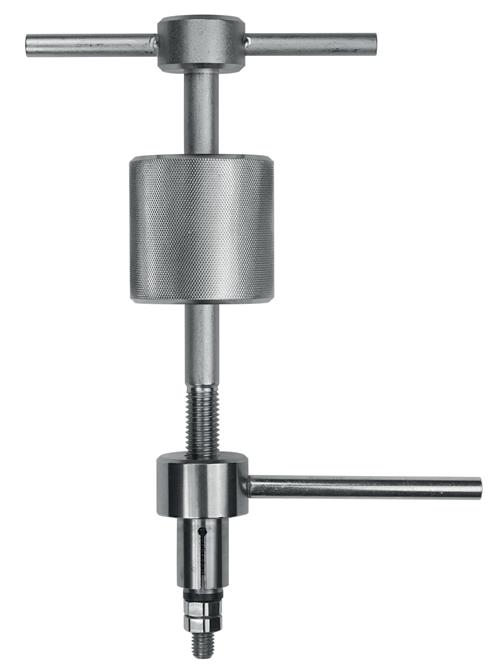

Extracteur avec pinces
∅18,0/21,5mm
Video special tools
∅25,0/29,5mm
ZX.2447
Code Description Kit d’entretien de joints à huile
CDR.CD12
3/8” - 5/6mm
1/2” - 21mm
3/8” - 13mm
3/8” - 15mm
3/8” - 17mm
1/2” - 30/210 Nm 3/8” - 5/25 Nm

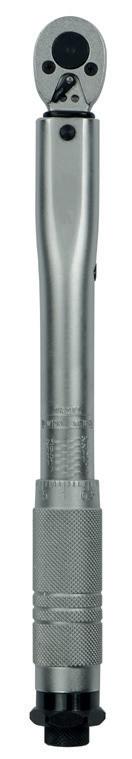

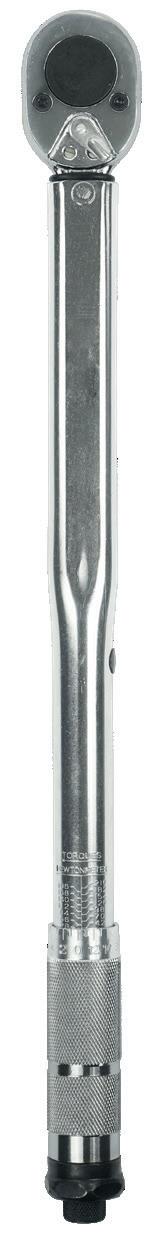

Code Description Clé dynamométrique
CDR.CD38
Code Description Clé dynamométrique
3/8” - 19mm
1/2” - 22mm
1/2” - 24mm
1/2” - 27mm
1/2” - 30mm
Code Description Douille pour clé dynamométrique
ZX.1972-5
ZX.2442
Variable Frequency Drive Modules
Système Multizona à débit variable
Le système MULTIZONA comprend trois éléments
• Système centralisé [1-2-3-4-5]
• Tableau de bord et gestion de zones [10-11-12-13-14]
• Zone lignes fog [6-7-8]
Professional misting systems to manage independent areas simultaneously
Tableau de bord et gestion de zones
Système centralisé
:
1. Kit entrée d’eau
2. Lampes de stérilisation
3. Pompes doseuses
4. Tuyau bp alimentation hydrique
5. Module fog

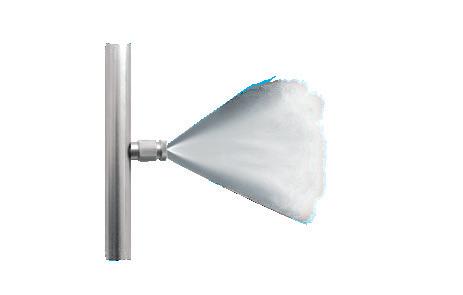

6. Ligne AP 7. Ligne buses fog 8. Buse fog
Le "cœur" du système
Multizona est un système de brumisation multilignes qui peut, via une seule station de pompage, gérer simultanément plusieurs locaux indépendants en régulant les valeurs ambiantes (ex. température et/ou humidité) en fonction des exigences de chaque zone.
Multizona, la solution idéale pour gérer différents locaux simultanément et de façon autonome pour rafraîchir, humidifier, éliminer les poussières, désinfecter, créer des effets esthétiques.
Multizona est utilisé dans les versions “Fog 70 Ambiente” pour des débits allant de 1l/min à 11l/min, et dans les versions “Fog 70 Var 3” pour des débits jusqu'à 42l/min.
9. Circuit de commande électrique
10. Unité de commande 4:20m

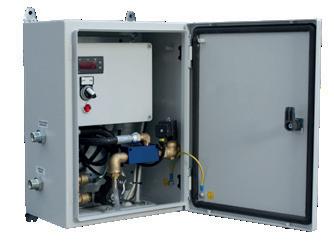

11. Cadre gestion lignes

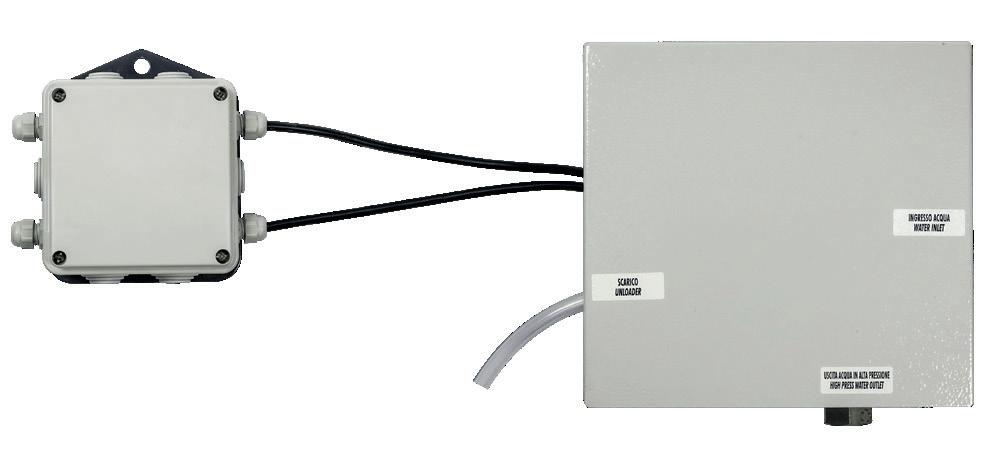

12. Kit electrovanne
Zone lignes de brumisation
13. Programmeur à distance connecté (hygrostat, thermostat, etc...)
14. Sonde hygrostat
15. Alimentation du système électrique

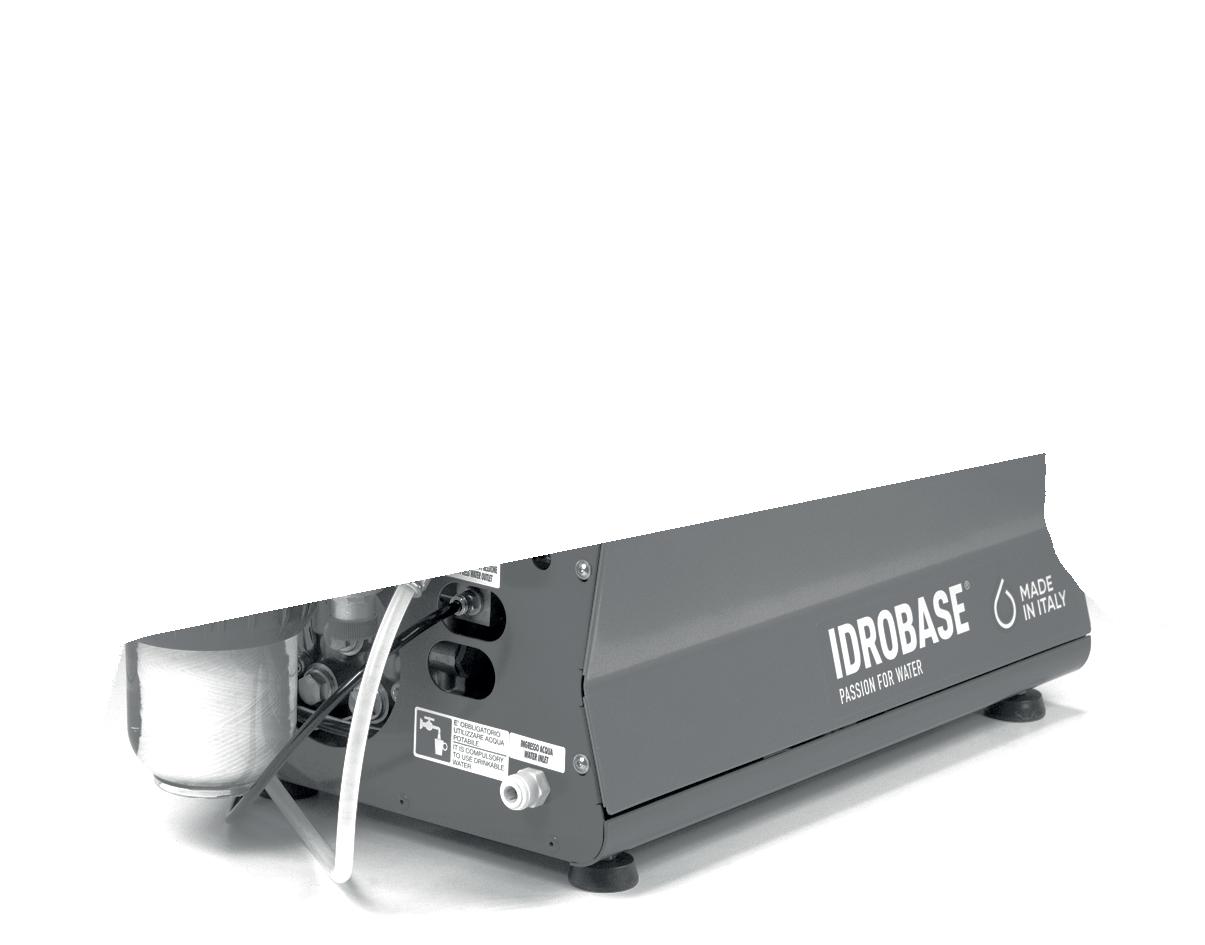

Module Fog industriel à pression constante et débit variable 230V-50Hz
Lampe stérilisatrice d’eau à UV (inclus)
Kit entrée d'eau complet avec stabilisateur de pression (inclus)
• climatisation, humidification, absence de poussières, effets esthétiques
• gestion multiligne des équipements
• idéal pour secteur civil et industriel
En option: commande à distance pour régulateur de température ou d’humidité
Écran tactile de 4,3” pour interface du groupe de pompage des sondes et programmation
Pulvérise l’eau stérilisée
Débit de 0,4 à 13 l/min
Données techniques
Code Modèle
ZX.AMB02
ZX.AMB04
ZX.AMB07
ZX.AMB11
ZX.AMB13
FOG AMBIENTE-2 80bar 0,4 - 2l/min 1,8kW 1 à 16
FOG AMBIENTE-4
FOG AMBIENTE-7
FOG AMBIENTE-11
FOG AMBIENTE-13 80bar 2,2 - 13l/min 1,8kW 1 à 16
Misting system at Marco Polo Venice airport
Caractéristiques techniques
Châssis en acier verni
• Pompe professionnelle tête en laiton à 3 pistons céramique
• Moteur électrique 1450tr/min 1x230V-50Hz
• Soupape bypass
Électrovanne bp entrée d'eau 24V-50Hz, corps en laiton
• Électrovanne hp 24V-50Hz pour dépressurisation ligne, corps en laiton Transducteur de pression 4:20 mA (0-100 bar)
• Tableau de distribution comprend onduleur pour la variation de fréquence du moteur, transformateur 230-24-12 V pour la
gestion des électrovannes et de l'unité centrale de commande
• Unité centrale de commande pour la gestion des temps de pause/fonctionnement et prédisposition pour réception du signal à 4:20 mA
• Kit électrovanne
Système de brumisation à pression constante et débit variable 3x400V-50/60Hz
Idrotech technology at Padua Botanical Garden
Contrôlable et gérable à distance
Jusqu’à 16 zones indépendantes
Lampe stérilisatrice d’eau à UV (inclus)
Kit entrée d'eau complet avec stabilisateur de pression (inclus)
• pour brumiser de manière indépendante deux zones ou plus
• équipés d’onduleurs permettant de moduler le débit de la pompe
• avec des sondes d’humidité et de température
Pulvérise l’eau stérilisée
Détail du tableau Fog
70 Var3 Touch
Unité de contrôlehygrostat (ZX.2701)
Unité de contrôletempérature (ZX.2702)
Données techniques
Code Modèle Pression Débit** Nombre Buses min - max* Puissance 3x400V-50/60Hz Pds
Ce catalogue fournit des informations générales sur les produits offerts par IDROBASE GROUP® Srl.
Il est destiné aux revendeurs, installateurs, concepteurs et à tous ceux possédant déjà des connaissances adéquates - desdits produits et des matériaux avec lesquels ils sont réalisés, ainsi que de leurs caractéristiques, performances et fonctionnement; il ne s’adresse donc pas aux consommateurs, lesquels doivent obligatoirement, pour la manipulation, l’installation ou toute opération portant les biens décrits ici, s’adresser à un personnel qualifié et compétent.
Le personnel spécialisé doit également considérer ce catalogue comme une présentation essentiellement commerciale ne contenant pas les spécifications techniques nécessaireslesquelles pourront être demandées à Idrobase -, et ne pouvant donc à elle seule constituer une référence en vue de la conception, de la réalisation ou de la mise en place de tout type d’installation.
Les illustrations, les caractéristiques techniques, les fonctions et autres informations fournies ici sur les produits, systèmes, installations et autres se basent sur l’état actuel de la technique: seules les informations immédiates peuvent toutefois être reportées ici, sans tenir compte de l’ensemble de données nécessaires à la conception, la réalisation et l’installation d’un équipement quelconque, lesquelles devront être à chaque occasion évaluées avec attention par les concepteurs et installateurs.
Pour toute information détaillée sur tous les produits figurant dans ce catalogue, il est donc nécessaire de s’adresser à notre siège, où un personnel compétent est à votre disposition pour toute question.
Toutes les illustrations de ce manuel peuvent différer légèrement de la réalité et doivent donc être considérées comme de simples représentations similaires à la réalité.
Nous nous réservons le droit d’apporter des modifications à tous nos produits. Pour cette raison également, un contact direct avec notre siège est nécessaire.
En cas de problème d’interprétation, le texte italien original fait foi.
En cas de nouvelle publication, cette édition ne sera plus valable.
