L’ÉCOSYSTÈME

QUI VALORISE CHAQUE ÉLÉMENT.

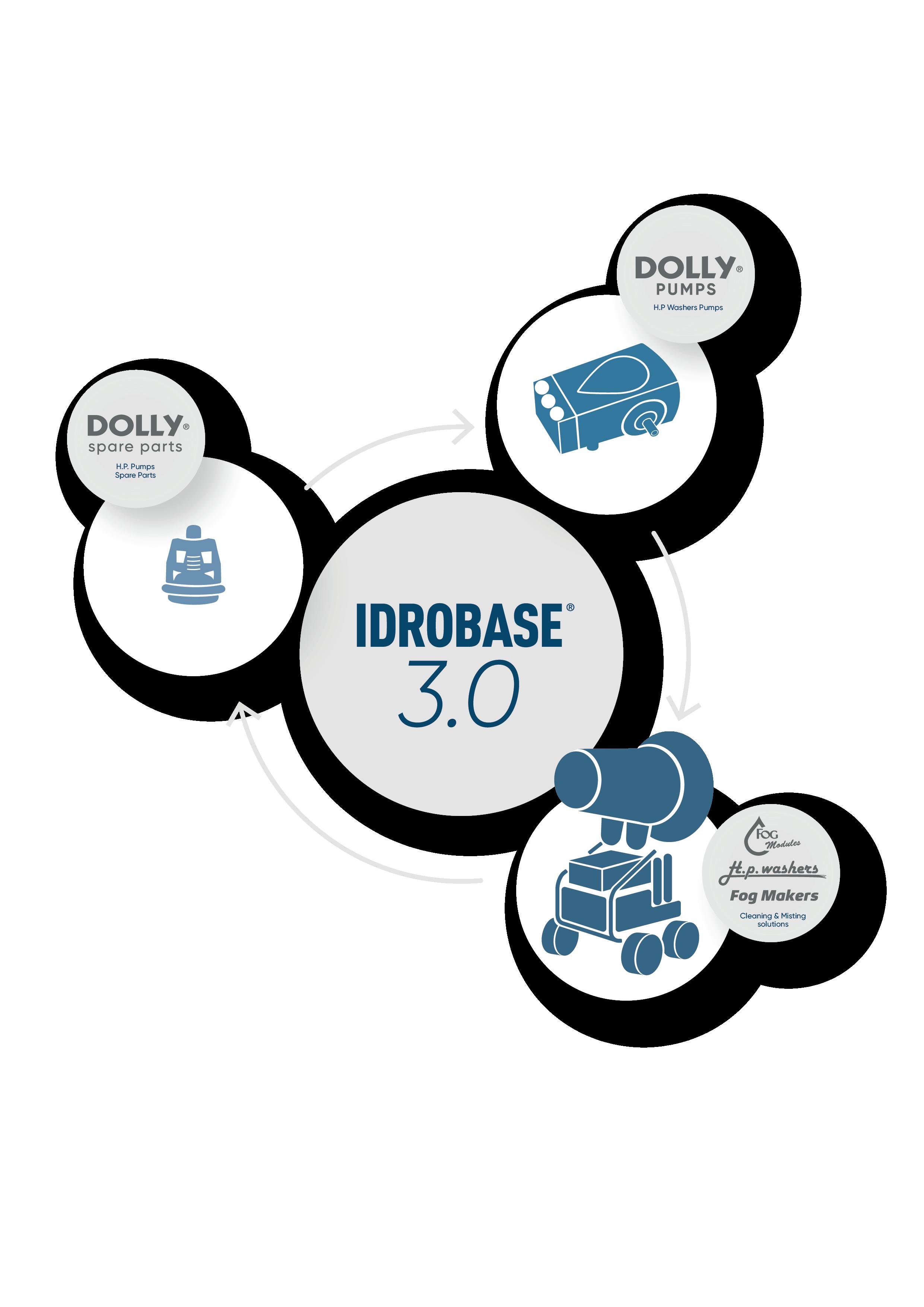

IDROBASE 3.0 est une solution complète qui réunit:

• la fiabilité de Dolly Spare Parts®

• a qualité brevetée et garantie de Dolly Pumps®

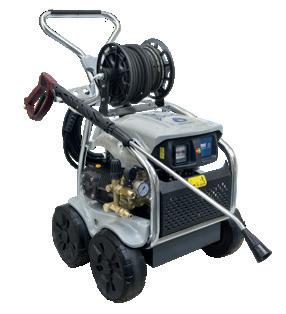

• ainsi que les hautes performances des nettoyeurs haute pression, des brumisateurs et des systèmes de brumisation.

Vous pouvez désormais passer de la simple réparation de votre pompe, grâce au catalogue Dolly Spare Parts (n°1 mondial), au remplacement de celle-ci par une pompe Dolly dotée de composants internes de la marque Idrobase, jusqu’au choix d’une solution complète Made in Italy pour les secteurs du nettoyage et de la brumisation.

Trois éléments au sein d’un seul système intégré, connectés et alignés par une vision industrielle cohérente axée sur la performance et la durabilité à long terme.

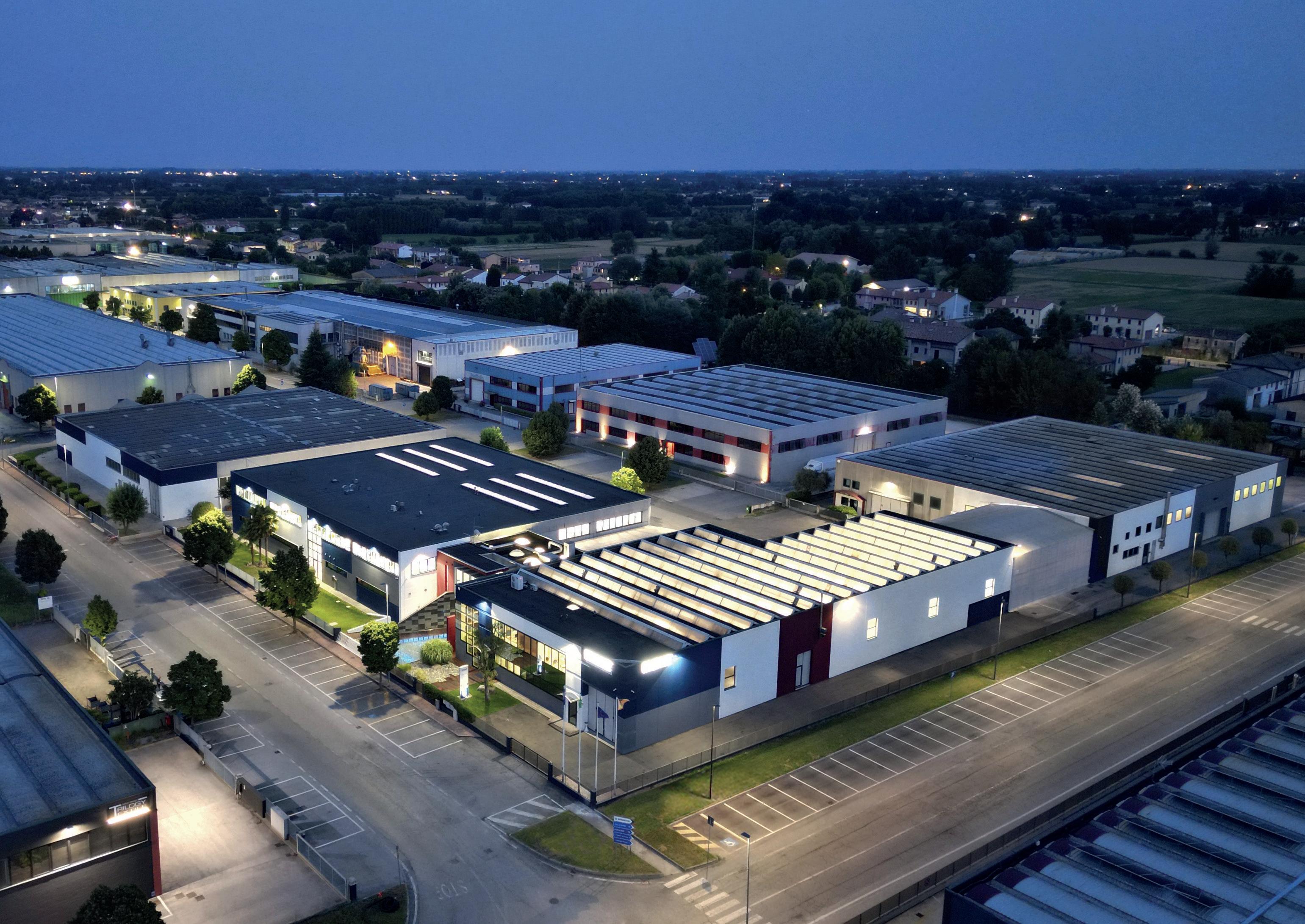

HEADQUARTERS OFSOLUTIONS

Borgoricco, Padova, Italy

LES 12 SECTEURS D’ACTIVITÉS

Brochure 2026

Dolly Spare Parts ® for pumps

HP Washers Accessories & Spare Components

BKM ® , Disinfection & Sanitization

We are world n. 1 on spare parts

Autobella ® & Car Wash Accessories

Cleaning Machines

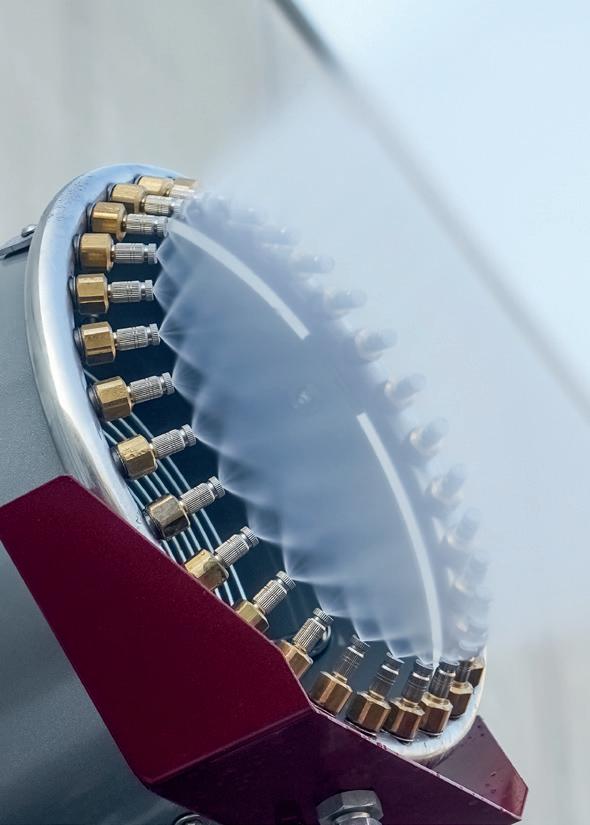

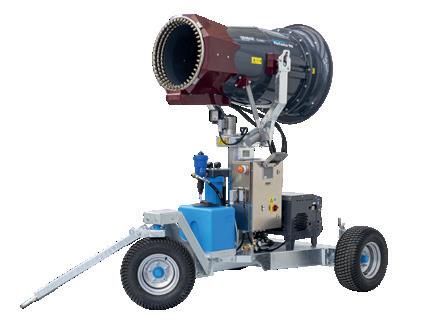

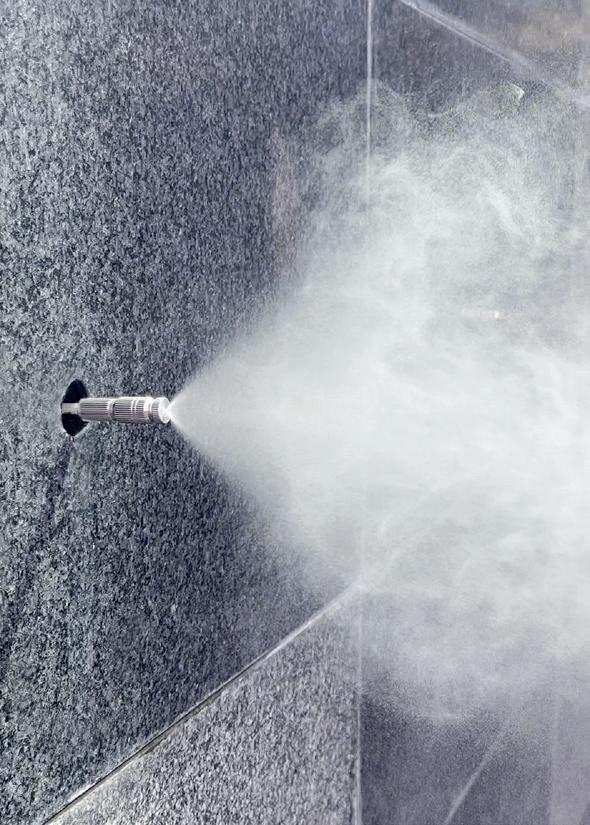

Cleaning & Misting

Brochure 2026

NOS COMMERCIAUX

PAMELA CALLEGARO

Responsable commercial

pamela.c@idrobasegroup.com

+39 049 9336724

+39 346 2894708 Idrobase_CDR

ITA/ENG/FRA

domaine de compétence

FEDERICA MAZZONETTO

Service commercial

federica.m@idrobasegroup.com

+39 049 9336787

+39 351 9491766

ITA/ENG/FRA

domaine de compétence

TOMMASO GAZZIGNATO

Responsable Idrobase Ningbo

tommaso.g@idrobasegroup.com

+39 049 9336756

+39 349 0080257 tommy_italy

ITA/ENG

domaine de compétence

NOS TECHNICIENS

BRUNO BAESSO

Service des achats & Recherche produits

bruno.b@idrobasegroup.com

+39 049 9336736

+39 347 9277664

ITA/ENG

LUCA SARTOR

Responsable du service technique

luca.s@idrobasegroup.com

+39 049 9336755

+39 348 7004172

ITA/ENG

MARCO FERRARESE

Développement marchés stratégiques & Responsable commercial Idrobase

Ningbo

marco.f@idrobasegroup.com

+39 349 7784775

marcof-ibg

ITA/ENG/RUS

domaine de compétence

SILVIA VANZO

Service commercial

silvia.v@idrobasegroup.com

+39 049 9336726

+39 351 5970267

Silvia_CdR

ITA/ENG/ESP/DEU

domaine de compétence

DANIEL GASPARINI

Ingénieur commercial & Qualité

daniel.g@idrobasegroup.com

+39 049 9336768

+39 329 1297086

ITA/ENG

MAURO ARICI

Développement des produits & Responsable technique Idrobase

Ningbo

mauro.a@allforclean.com

+86 574 87910891

+86 139 67863486

maoleo80

ITA/ENG/CHN

DOMAINE DE COMPÉTENCE

FEDERICA MAZZONETTO (Italie, Roumanie)

MARCO FERRARESE (États-Unis, Canada, Russie, Ukraine, Inde, Kazakhstan, Ouzbékistan)

PAMELA CALLEGARO (Europe, Afrique du Nord, Japon, Australie, Afrique du Sud)

SILVIA VANZO (Amérique centrale et du Sud, Allemagne, Autriche, République tchèque, Slovénie, Croatie, Bosnie, Serbie, Pologne, Hongrie, Estonie, Vietnam, Thaïlande, Taïwan )

TOMMASO GAZZIGNATO (Arabie saoudite, Égypte, Chine, Émirats arabes unis, Oman, Qatar)

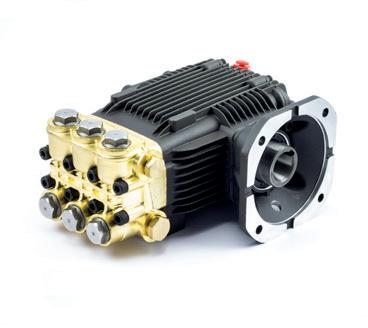

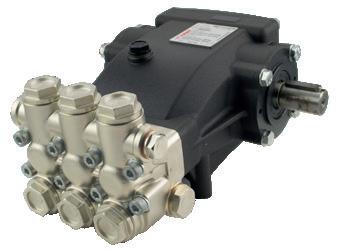

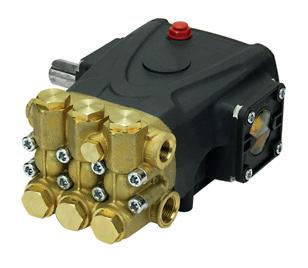

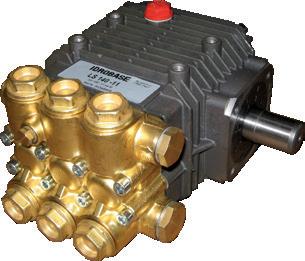

Série LS Code

CDR.5012

CDR.5000

CDR.5046

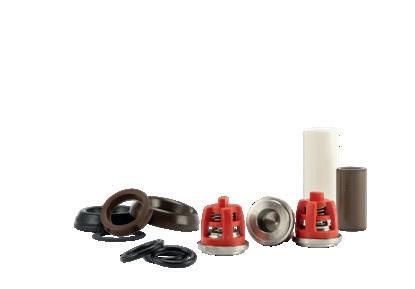

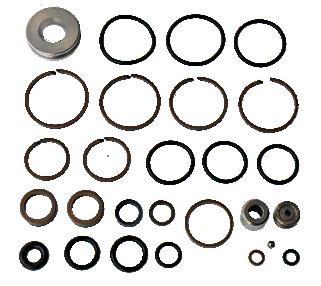

Arbre d ø24mm, pompe réversible Kit d’entretien page 251

Série LSK Code

CDR.5040

Arbre d ø24mm et vanne de dérivation g incorporée

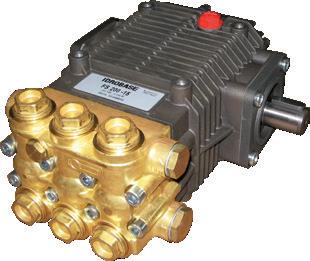

Série FS2 Code

Série ZD

CDR.5001-2

CDR.5003-2

CDR.5010-2

CDR.5015-2

Arbre d ø24mm, pompe réversible Kit d’entretien page 251

CDR.5032

Arbre femelle d ø1", bride SAE J 609 B

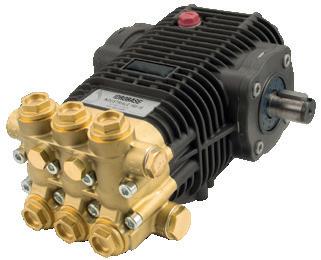

Série INDUSTRIALE

CDR.IBG001

CDR.IBG002

CDR.IBG003

CDR.IBG005

Arbre d ø24mm Kit d’entretien page 251

Série TS Code

CDR.5005

CDR.5006

CDR.5004

CDR.5014

Arbre d ø24mm Kit d’entretien page 251

Articles compatibles

Moteur arbre creux

ME.M001

ME.T043

ME.T029

Vanne de dérivation

Moteur arbre creux

ME.T018 (2800g/min)

Pièces détachées

Moteur arbre creux

ME.T003

ME.T002

ME.T011

Vanne de dérivation

Moteur à explosion

CDR.1525 (190bar)

Vanne de dérivation

Moteur arbre creux

ME.T003

ME.T002

ME.T011

Moteur arbre creux

ME.T022 (140bar)

ME.T022 (180bar)

ME.T022 (230bar)

ME.T022 (330bar)

Vanne de dérivation

ZX.V220M-502

CDR.1679

CDR.1538

CDR.0028

ZX.V220M-000

ZX.1575

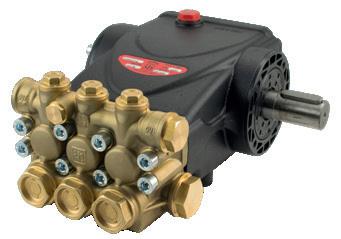

ANNOVI REVERBERI

Série 322-RR Code Modèle bars Lpm

CDR.A004

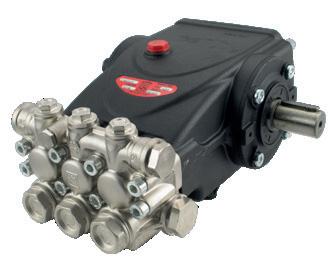

INTERPUMP

CDR.A005

CDR.A004 et CDR.A005 les deux avec arbre gauche

Série 47 Code Modèle bars Lpm g/min

I.WS151

Arbre d ø24mm

Série 58 Evolution 2 Code Modèle bars Lpm g/min

CDR.IP002

Arbre d ø24mm

Série 59 Evolution 3 Code Modèle bars

CDR.IP003

Arbre d ø24mm

HAWK

Série NMT Code Modèle bars

CDR.H002

CDR.H007

*Pompe à tête en laiton non nickelé

Arbre d ø24mm

Articles compatibles

Moteur arbre creux

ME.T003

ME.T002

Vanne de dérivation

Articles compatibles

Moteur arbre creux

ME.T003

ZX.V220M-000

Moteur arbre creux

ME.T052

Moteur arbre creux

ME.T011

Moteur arbre creux

ME.T002

CDR.1795

ZX.1965-280

Vanne de dérivation

IDROBASE

Série CE Code Modèle bars Lpm g/min kW 230-11 230 11 1450 5,5 240-15 240 15 1450 7,5

Moteur à arbre mâle

ME.T007

Vanne de dérivation

CDR.D009 CDR.D010 CDR.D007

ME.T020

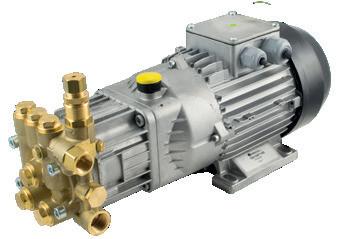

MOTOPOMPES

Pompes pour moteurs électriques H100 et H112, arbre mâle ø28mm

Essieux 2.800g/min Code Modèle bars Lpm g/min

CDR.5050 CDR.5051

Tête laiton, 3 pistons céramique, vanne de dérivation incorporée, manomètre et vanne de protection. Dimensions 46x22x23cm

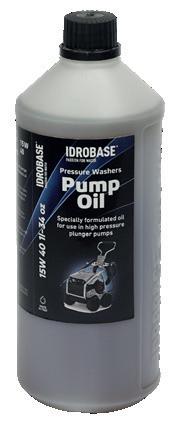

Huile pour pompes haute pression Code Description

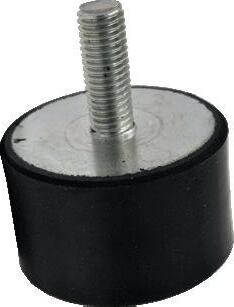

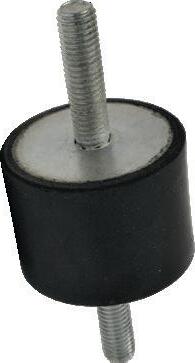

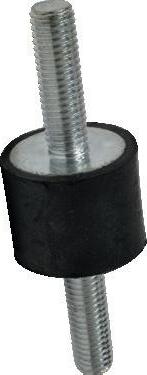

SUPPORTS ANTIVIBRANTS

CDR.1685

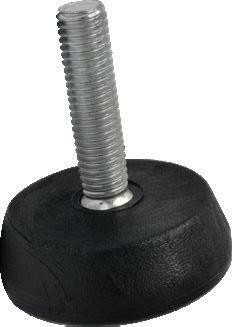

Pied trapézoïdal, M8x22mm, ø40mm - h 13mm

CDR.1681

Antivibrant, M6x18mm, ø25x10mm - 55Sh

Pièces détachées

Huile minérale 1 litre

Vidange conseillée après les 50 premières heures de fonctionnement puis toutes les 500h

CDR.1686

Pied trapézoïdal, M8x32mm, ø40mm - h13mm

CDR.1684

Antivibrant, M8x28mm, ø25x20mm - 55Sh

CDR.1683

Pied antivibrant, M8x9mm, ø30x20mm - 55Sh

CDR.1682

Antivibrant, M8x28mm, ø40x30mm - 55Sh

CDR.1653

Pied antivibrant, M10x28mm, ø50x20mm - 55Sh

CDR.1471

Antivibrant, M10x28mm, ø50x30mm - 55Sh

ÉLECTRIQUES ET À ESSENCE

RV.H100C61

RV.H112C61

Arbre creux

Arbre mâle B3/B14

Moteur Rato

RV.H100C90

RV.H112C90

ME.M001

ME.T043

ME.T003

ME.T029

ME.T002

ME.T011

ME.T022

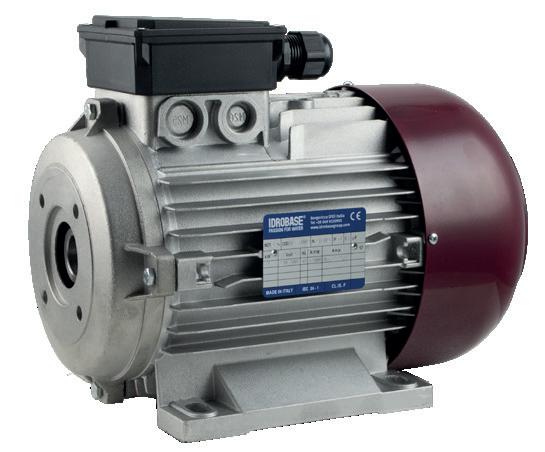

Moteur électrique à arbre creux Ø24mm

ME.T014

ME.T006

ME.T007

ME.T020

ME.T027

ME.T041

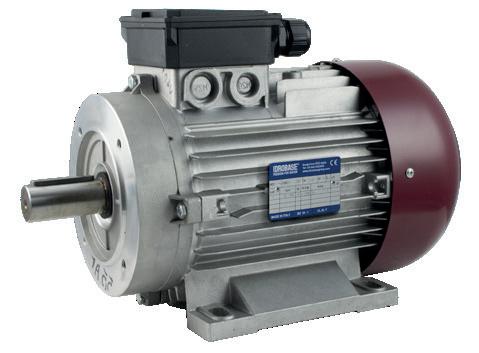

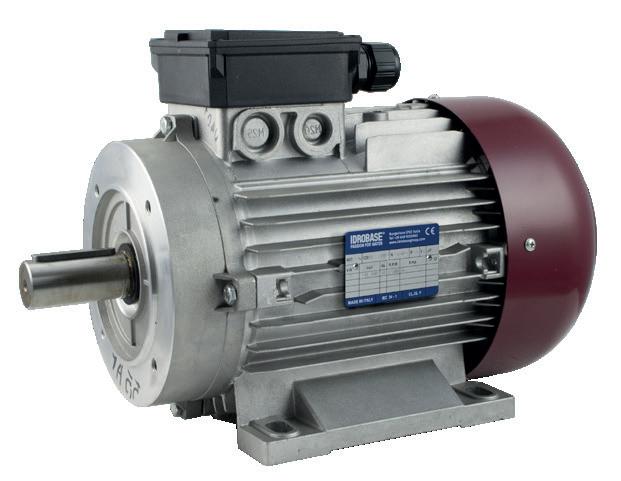

Moteur électrique à arbre mâle B3/B14

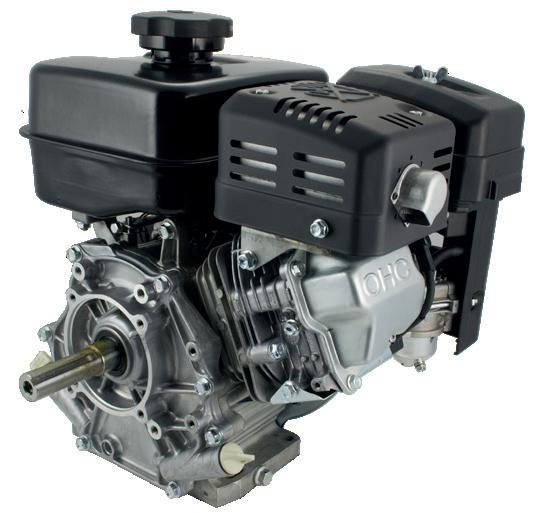

Cordon de démarrage, 301cc, alimentation essence sans plomb, bride SAE J 609 B. Compatible avec la pompe h.p. code CDR.5032. Réservoir essence verte 5,4L.

CDR.1525-R

H100 - C61

H112 - C61

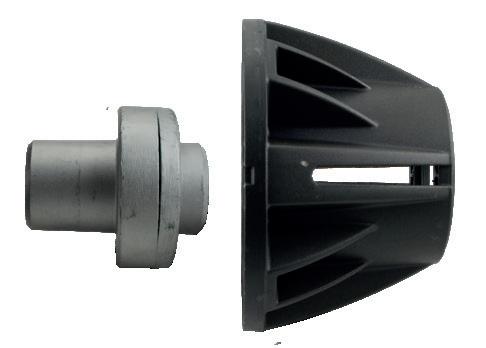

D'ACCOUPLEMENT

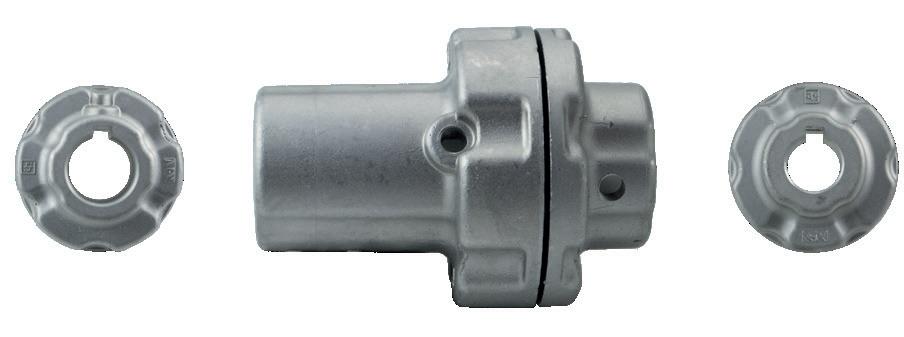

Raccord élastique et évasé

H100-112. Optimal pour pompes Idrobase série LS

Côté moteur ø28mm

Côté pompe ø24mm

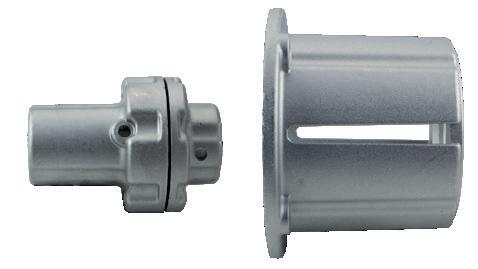

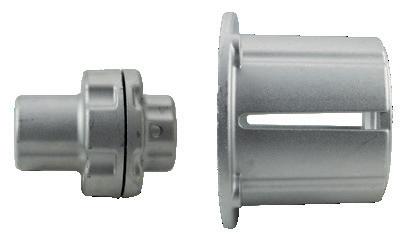

Joint élastique et cloche

H100-112. Optimal pour pompes

Idrobase série FS2 et INDUSTRIALE

Côté moteur ø28mm

Côté pompe ø24mm

I.ZG070

I.ZG091

I.ZG151

I.ZG044

Raccord élastique évasé H132. Optimal pour pompe

Idrobase série TS e SS

Côté moteur ø38mm

Côté pompe ø24mm

Protections pour joints élastiques

POMPE MOTEUR

AVEC BOÎTIER EN ACIER INOX

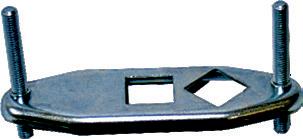

Brides & étriers

40mm 1/8" M-BSPT 0-160bar a 40mm 1/8" M-BSPT 0-315bar b 50mm 1/4" M-BSPT 0-160bar b 50mm 1/4" M-BSPT 0-250bar b 50mm 1/4" M-BSPT 0-315bar c 63mm 1/4" M-BSPT 0-250bar

c 63mm 1/4" M-BSPT 0-315bar c 63mm 1/4" M-BSPT 0-400bar

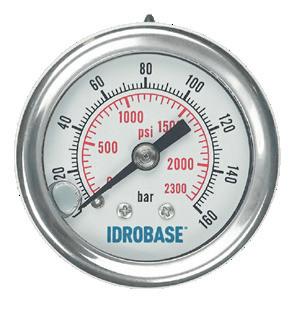

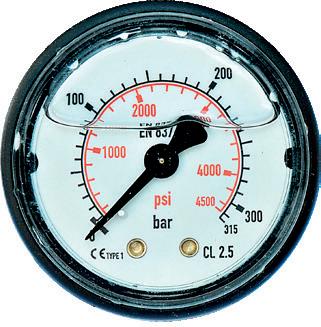

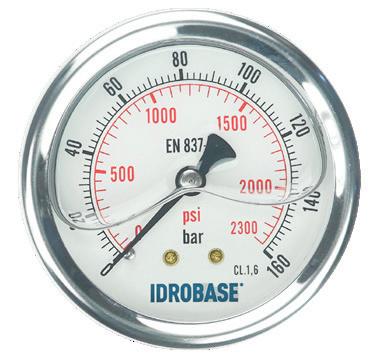

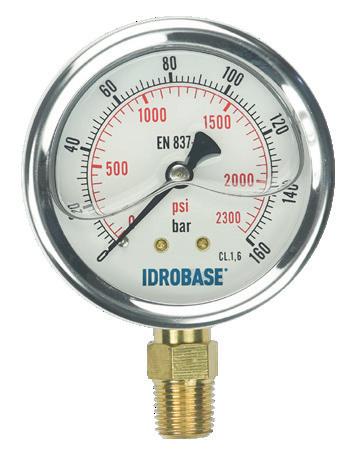

Manomètre professionnel, boîtier et anneau en acier inox AISI 304, température -20°C+80°C. Échelle : bar (noir), psi (rouge).

ATTENTION - En vue d'éviter tout endommagement des manomètres il est conseillé d'utiliser des manomètres qui à valeur de fin d’échelle équivalent au double de la pression de service de la pompe.

Manomètres personnalisable avec votre logo pour quantités supérieures à 500 pièces par code.

Raccord radial Code

Entrée Éch.

f 50mm 1/4" M-BSPT 0-160bar

f 50mm 1/4" M-BSPT 0-250bar

f 50mm 1/4" M-BSPT 0-315bar

f 50mm 1/4" M-BSPT 0-400bar

g 63mm 1/4" M-BSPT 0-160bar

g 63mm 1/4" M-BSPT 0-250bar

g 63mm 1/4" M-BSPT 0-315bar

g 63mm 1/4" M-BSPT 0-400bar

g 63mm 1/4" M-BSPT 0-1000bar

Manomètre professionnel, boîtier et anneau en acier inox AISI 304, température -20°C+80°C. Échelle : bar (noir), psi (rouge).

postérieur

Étrier de fixation

Raccord radial

TUBES MANOMÈTRE

b 50mm 1/4" M-BSPT 0-315bar

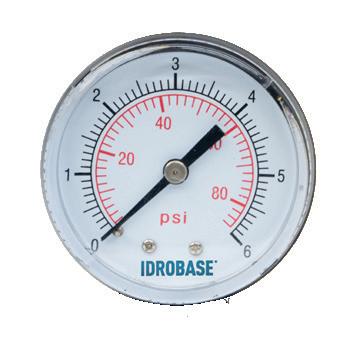

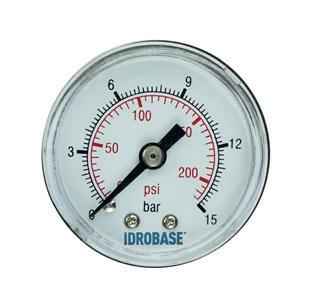

Manomètre professionnel, boîtier en ABS, température -20°C +60°C. Échelle : bar (noir), psi (rouge). Il est conseillé d’utiliser des manomètres qui à valeur de fin d’échelle équivalent au double de la pression de service de la pompe.

Code ø Entrée Éch.

c 40mm 1/8" M-BSPT 0-12bar

d 50mm 1/4" M-BSPT 0-6bar

Manomètre postérieur à sec Il est conseillé d’utiliser des manomètres qui à valeur de fin d’échelle équivalent au double de la pression de service de la pompe.

Code ø Description

50mm Pour les manomètres à raccord postérieur

Code ø Entrée Éch.

50mm 1/8” M-BSPT 0-400bar

50mm 1/4" M-BSPT 0-160bar

50mm 1/4" M-BSPT 0-250bar

50mm 1/4" M-BSPT 0-315bar

50mm 1/4" M-BSPT 0-400bar

Manomètre professionnel, boîtier en ABS, température -20°C+60°C. Échelle : bar (noir), psi (rouge).

ATTENTION - En vue d’éviter tout endommagement des manomètres il est conseillé d’utiliser des manomètres qui à valeur de fin d’échelle quivalent au double de la pression de service de la pompe.

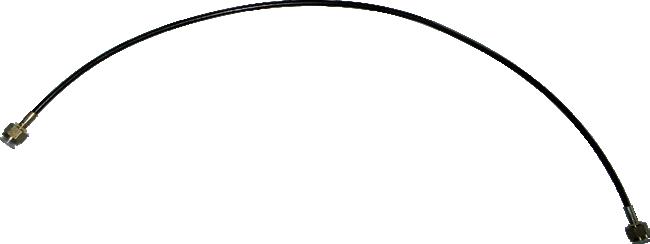

Code Longueur Entrée Sortie

300mm G1/4" F G1/4" F

500mm G1/4" F G1/4" F

700mm G1/4" F G1/4" F

405mm M10x1 F M12x1,5 F

Réalisés en micro-tuyaux flexibles, âme en polyamide PA 11/12 renforcé par tresse en fibre synthétique. Équipés de bouchons de protection. 250bar, 150°C.

Personnalisable avec votre logo pour quantités supérieures à 500 pièces par code.

CDR.0385

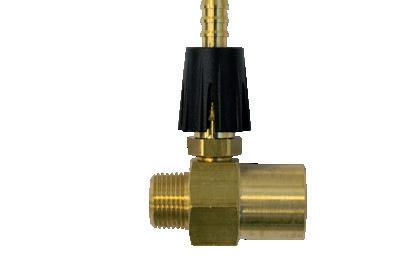

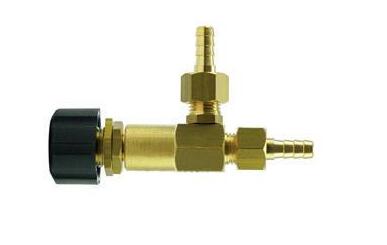

Robinet détergent, réglage proportionnel à la rotation de la poignée 0,5bar, 1l/min, 60°C

Robinet à double entrée pour 2 produits, entrée ø7mm

CDR.0898

Injecteur détergent fixe ø1,8mm, en laiton, 8-10l/min, 280bar, 90°C

Entrée G3/8" F Sortie G3/8" M

CDR.0901

Injecteur détergent réglable ø2,1mm, en laiton, 11-15l/min, 280bar, 90°C

Entrée G3/8" F, Sortie G3/8" M

FILTRES DÉTERGENT

CDR.7704

Filtre aspiration détergent inox 40 mesh, 420 micron, Embout ø6mm

CDR.0005

CDR.1250

Robinet détergent, en laiton, 10l/min 30bar, 40°C

Entrée G1/4" M Sortie G1/4" M

CDR.0899

Injecteur détergent fixe ø2,1mm, en laiton, 11-15l/min, 280bar, 90°C

Entrée G3/8" F Sortie G3/8" M

CDR.0902

Injecteur détergent réglable ø2,3mm, en laiton, 15-18l/min, 280bar, 90°C

Entrée G3/8" F, Sortie G3/8" M

CDR.7704-VNR

Filtre aspiration détergent inox, avec clapets anti-retour

40 mesh, 420 micron, Embout ø6mm

Tuyau transparent, ø5x8mm

Prix au mètre

Fourni en écheveau de 10 m

CDR.2084

Robinet détergent, "L", en laiton, 10l/min 30bar, 40°C

Entrée G1/4" M - ø7mm Sortie G1/4" M - ø7mm

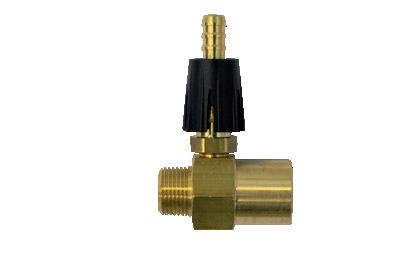

CDR.0900

Injecteur détergent réglable ø1,8mm, en laiton, 8-10l/min, 280bar, 90°C

Entrée G3/8" F Sortie G3/8" M

CDR.1375

Injecteur détergent réglable ø1,8mm, en laiton, 8-10l/min, 280bar, 90°C

Entrée M22x1,5 F

Sortie M22x1,5 M

CDR.7332

Filtre aspiration détergent en plastique

120 mesh, 150 micron, Embout ø6mm

CDR.1337

Tuyau transparent, ø6x9mm

Prix au mètre

Fourni en écheveau de 10 m

CDR.0550

CDR.1376

Injecteur détergent réglable ø2,mm, en laiton, 11-15l/min, 280bar, 90°C

Entrée M22x1,5 F Sortie M22x1,5 M

CDR.7331

Filtre d’aspiration détergent en plastique, avec clapets anti-retour 120 mesh, 150 micron, Embout ø8mm

Tuyau transparent, ø7x10mm

Prix au mètre

Fourni en écheveau de 10 m

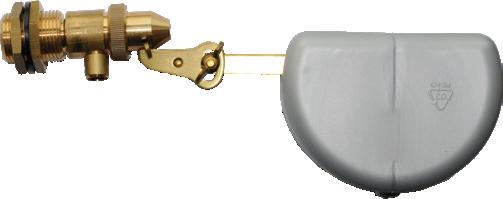

Robinet avec flotteur G3/4” M avec filtre, avec bague et joint

Max 60°C Max 10bar

CDR.0553

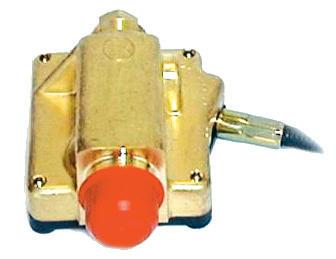

Décélérateur automatique, pour moteurs à explosion. G3/8" M 200bar

Câble 1000mm

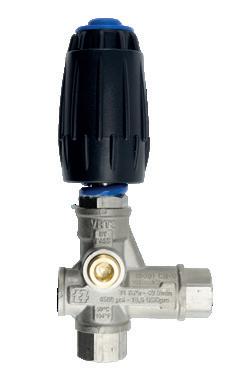

CDR.0388

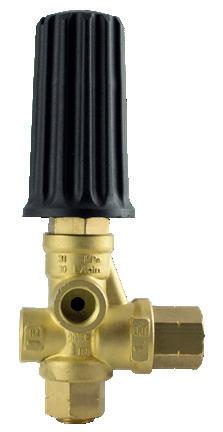

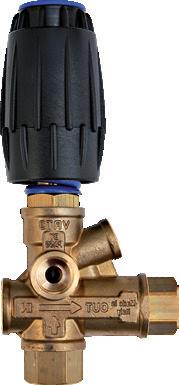

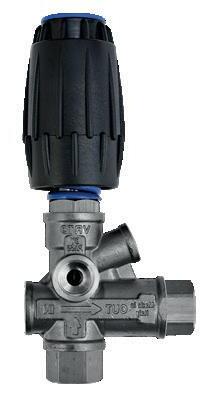

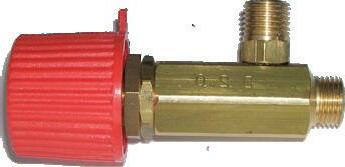

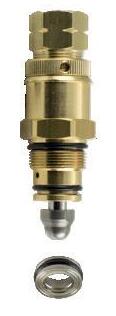

Régulateur de pression ø2,0mm, 250bar, 30l/min, 150°C

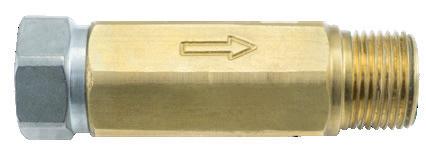

CLAPETS ANTI-RETOUR

CDR.7172

Clapets anti-retour basse pression, en laiton, G3/8" F-F 25bar, 90°C

CDR.VNR38B

Clapets anti-retour haute pression, en laiton, G3/8 F-F 310bar 40l/min

MV.0210000010 CDR.0893

Robinet en laiton avec flotteur, G3/4" M

Max 60°C Max 10bar

S.LI0110SA

Accumulateur de pression 0,1L, 210bar, entrée G3/8" F, -20 +80°C

Montage horizontal ou vertical. Préchargé à gaz (azote)

CDR.7002

Porte-caoutchouc, en laiton, G1/8" M - ø9mm

CDR.7173

Clapets anti-retour basse pression, en laiton, G1/2" F-F, 25bar, 90°C

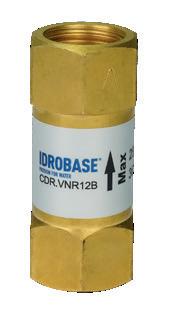

CDR.VNR12B

Clapets anti-retour haute pression, en laiton, G1/2 F-F, 250bar, 80l/min

Cuvette en PPL, avec couvercle et cloison.

Dimensions: 120 x 210 x 205mm. Capacité 3L

S.L103510SA

Accumulateur de pression 0,35L, 210bar, entrée G3/8" F, -20 +80°C

Montage horizontal ou vertical. Préchargé à gaz (azote)

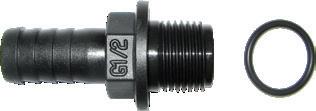

CDR.7003

Embout, en laiton, ø9mm G1/4 M

CDR.7174

Clapets anti-retour basse pression, en laiton, G3/4" F-F 25bar, 90°C

CDR.VNR38X

Clapets anti-retour haute pression, en acier inoxydable AISI 304, G3/8" F-F, 410bar, 40l/min, 90°C

CDR.7212

Filtre en acier inox G3/4” pour clapet de retenue CDR.7174

CDR.VNR12X

Clapets anti-retour haute pression, en acier inoxydable AISI 304, G1/2" F-F, 410bar, 80l/min, 90°C

CDR.7691

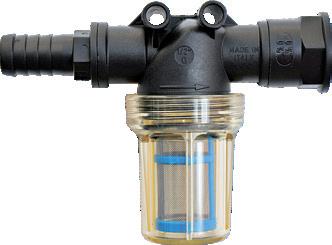

Filtre entrée d'eau G3/4 F, avec joint

Cartouche 200mesh (74mcrs)

CDR.1239

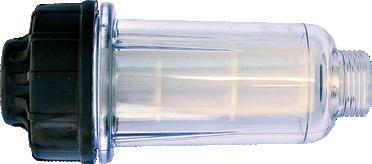

Filtre entrée d’eau type Kärcher BIG, (NETTOYEURS HOBBY ET SEMI-PROFESSIONNELS) entrée

G3/4" F, sortie G3/4" M, pression max 8bar

Cartouche 250mesh (80mcrs)

Bague NOIRE ø62,50mm

CDR.0725

Filtre en ligne entrée d’eau, G1/2" F-F, max 10bar, débit 30l/min

Cartouche inox bleu clair, 50mesh (300mcrs)

CDR.0727

Filtre en ligne entrée d’eau, G1/2" F-F, pression max 14bar, débit 50l/min.

Cartouche inox bleu clair, 50mesh (300mcrs)

Cartouche filtre inox ø27x69mm Code Couleur/filtration

CDR.0731

CDR.0732

CDR.0733

CDR.0734

Filtre entrée d’eau type Kärcher, (NETTOYEURS PROFESSIONNELS), entrée G1" M, sortie G1" F, pression max 10bar

Cartouche inox 100mesh (150mcrs)

CDR.7247

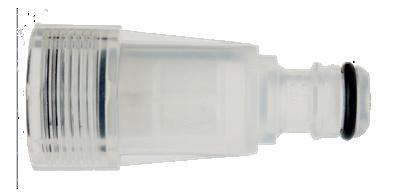

Filtre entrée d’eau type Kärcher SMALL, (NETTOYEURS HOBBY ET SEMI-PROFESSIONNELS) entrée G3/4" F, sortie G3/4" M, pression max 8bar

Cartouche 250mesh (80mcrs). Anneau JAUNE ø48,50mm

Kit filtre en ligne entrée d’eau, G3/4" F, pression max 10bar, capacité 30l/min, embout ø20mm pour nettoyeurs type Portotecnica et Comet

Cartouche inox bleu clair, 50mesh (300mcrs)

CDR.0729

Filtre en ligne entrée d’eau, G3/4" F-F, pression max 14bar, débit 50l/min.

Cartouche inox bleu clair, 50mesh (300mcrs)

Rouge 32mesh (550mcrs)

Bleu clair 50mesh (300mcrs)

Jaune 80mesh (180mcrs)

Verte 100mesh (150mcrs)

Pour filtres entrée d'eau code : CDR.0725 - ZX.0984 - ZX.7029 - ZX.050-72

ZF.050-72

Kit filtre en ligne entrée d’eau, G1" F, pression max 10bar, capacité 30l/min, embout ø20mm.

Cartouche inox bleu clair, 50mesh (300mcrs)

CDR.0730

Filtre en ligne entrée d’eau, G3/4" F-F, pression max 14bar, débit 50l/min.

Cartouche inox verte, 100mesh (150mcrs)

Cartouche filtre inox ø38x89mm Code Couleur/filtration

CDR.0735

CDR.0736

CDR.0737

CDR.0738

Rouge 32mesh (550mcrs)

Bleu clair 50mesh (300mcrs)

Jaune 80mesh (180mcrs)

Verte 100mesh (150mcrs)

Pour filtre entrée d'eau réf : CDR.0727-CDR.0729-CDR.0730

ZX.0984

CDR.5LTSA

CDR.5LF1

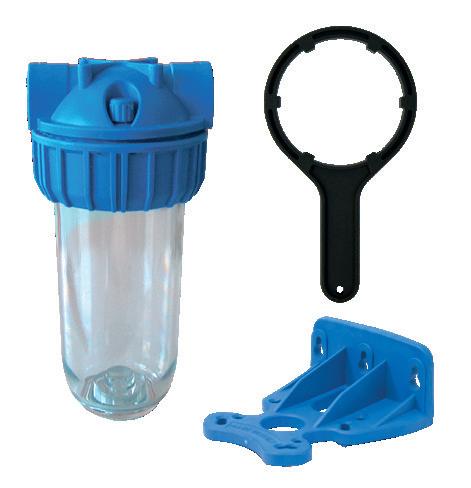

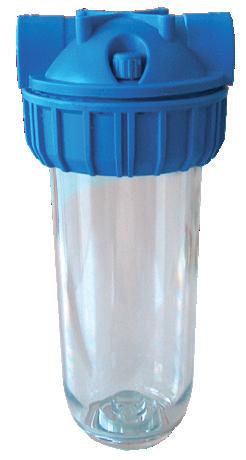

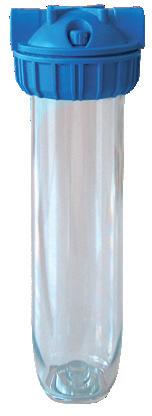

Filtre entrée d'eau 5'', raccords en laiton G1/2" F-F, avec bride et clé

CDR.10STSA

Filtre entrée d'eau 10'', raccords en laiton G3/4" F-F, avec bride et clé

CDR.10SF1

CDR.5LF5

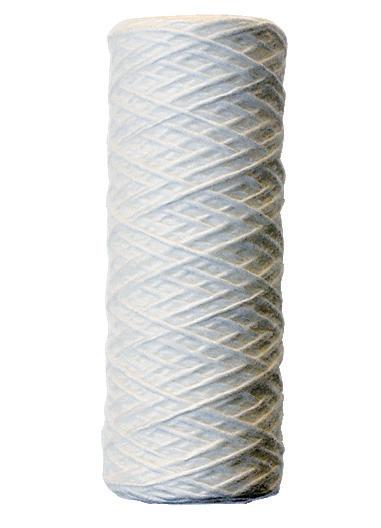

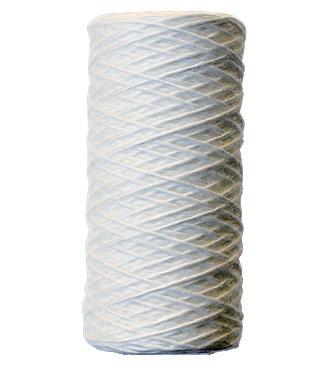

Cartouche en fil enroulé de 1micron, pour filtre 5'' avec Ø intérieur 30mm

CDR.10STDA

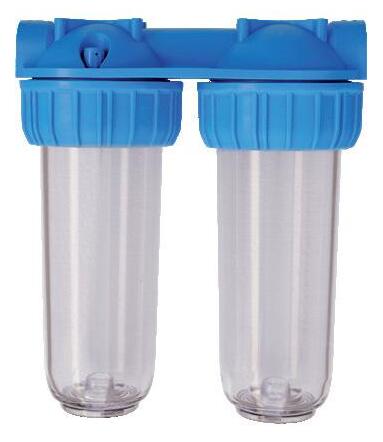

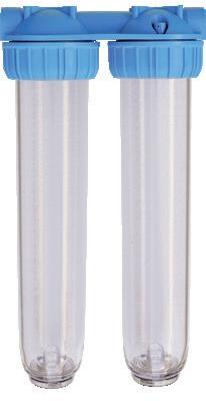

Filtre double entrée d'eau 10'', raccords en laiton G3/4" F-F, avec bride et clé

CDR.10SF5

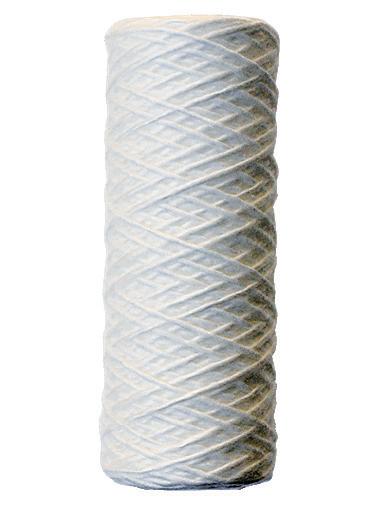

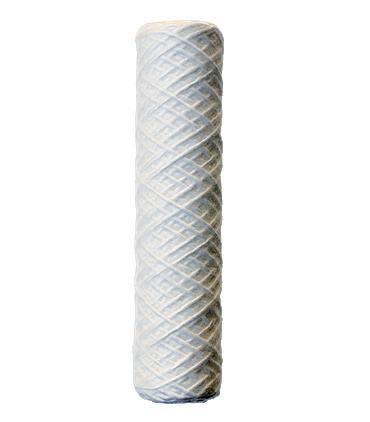

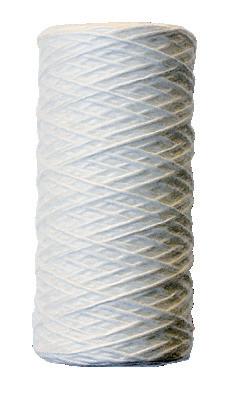

Cartouche filtrante en fil enroulé 1micron, pour filtre 10"

Cartouche filtrante en fil enroulé 5microns, pour filtre 10"

Ø30mm

Cartouche en fil enroulé de 5microns, pour filtre 5'' avec Ø intérieur 30mm

CDR.10SR50

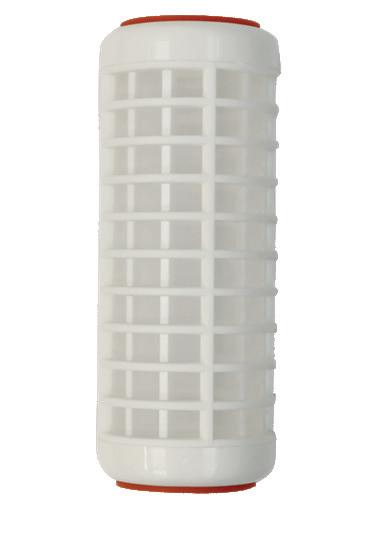

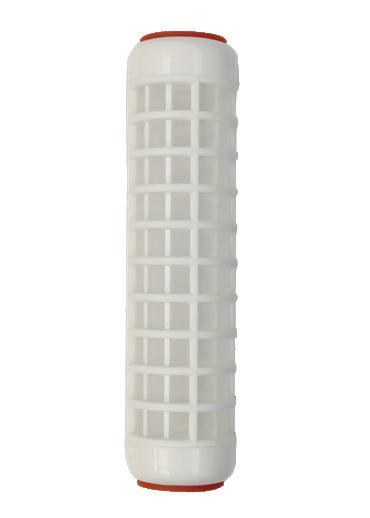

Cartouche en maille lavable 50microns, pour filtre 10"

CDR.10SP

Cartouche sels de polyphosphate, pour filtre 10”

CDR.20STSA

Filtre entrée d'eau 20'', raccords en laiton G3/4" F-F, avec bride et clé

CDR.20SR50

CDR.20STDA

Filtre double entrée d'eau 20'', raccords en laiton G3/4" F-F, avec bride et clé

CDR.20SF1

Cartouche en fil enroulé de 1micron, pour filtre 20''

CDR.20SP

Cartouche en maille lavable de 50microns, pour filtre 20"

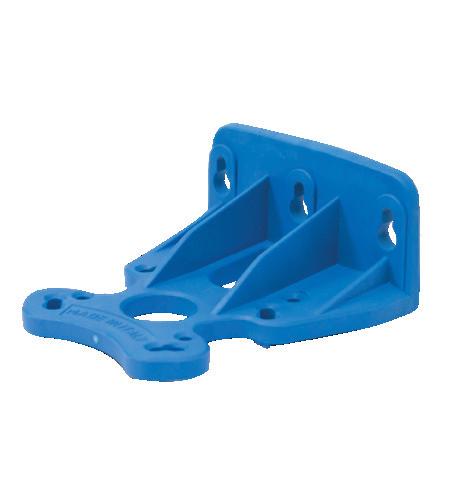

CDR.SFS

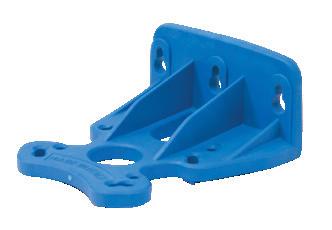

Bride de fixation, pour filtre 5", 10" et 20"

CDR.1386

Filtre d‘aspiration d‘eau, entrée G1/2" F, sortie G1/2" F 10bar, 30l/min, 60°C

50Mesh (300mcrs)

CDR.7504

Cartouche sels de polyphosphate, pour filtre 20”

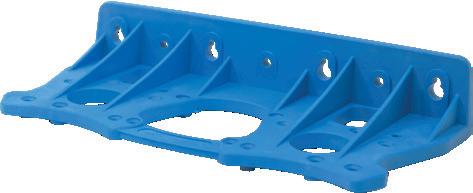

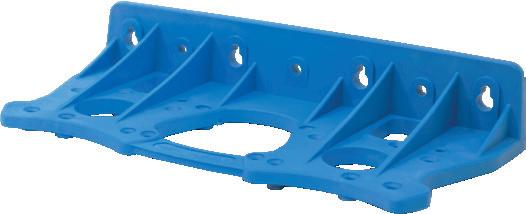

CDR.SFD

Bride de fixation filtre double 10" - 20"

CDR.7175

Filtre d‘aspiration d‘eau, entrée G1/2" F sortie G1/2" M, 10bar, 30l/min, 60°C

50Mesh (300mcrs)

CDR.CH1

CDR.20SF5

Cartouche en fil enroulé de 5microns, pour filtre 20''

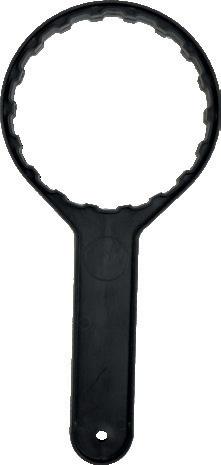

Clé de serrage filtres

CDR.7287

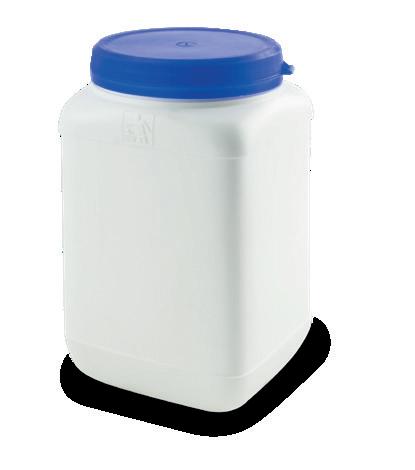

Sachet 1,5 kg sels de polyphosphates

CDR.7176

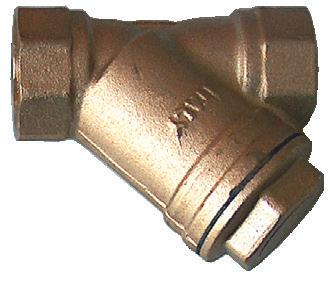

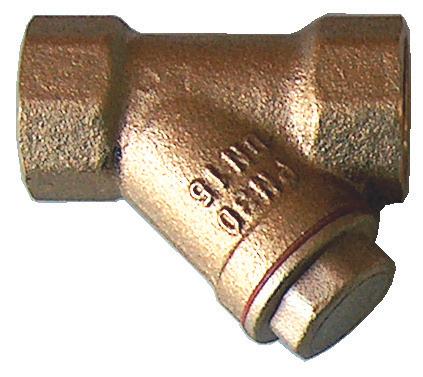

Filtre entrée d’eau en "Y", en laiton, entrée G1/2" F, sortie G1/2" F, 30l/min

Filtre entrée d’eau en "Y", en laiton, entrée G3/4" F, sortie G3/4" F, 30l/min

Filtre haute pression Entrée G3/8" F, Sortie G3/8” M corps en laiton et cartouche filtrante 80microns en acier inox AISI 304. À raccorder à la sortie haute pression de la pompe

Bloque les impuretés en sortie de la pompe avant le colmatage ou l'endommagement des buses durée de vie supérieure de 40% par rapport à une machine sans filtre

ENTRÉE D’EAU EN PLASTIQUE

CDR.1596-12

Coupleur rapide, G1/2" F

Conditionnement 10un

ZX.0833

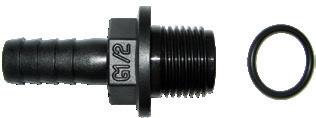

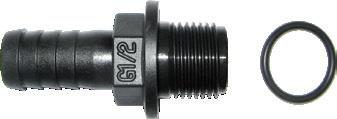

Porte-caoutchouc droit, G1/2" M-ø13mm, réalisé en polypropylène.

Avec joint torique

Conditionnement 10un

Coupleur rapide, G3/4" F

Conditionnement 10un

Exemples d'utilisation

Coupleur rapide, G3/4" M

Conditionnement 10un

ZX.0834

CDR.1596-34 ZX.0837

Porte-caoutchouc droit, G1/2" M-ø16mm, réalisé en polypropylène.

Avec joint torique

Conditionnement 10un

ENTRÉE EAU EN LAITON

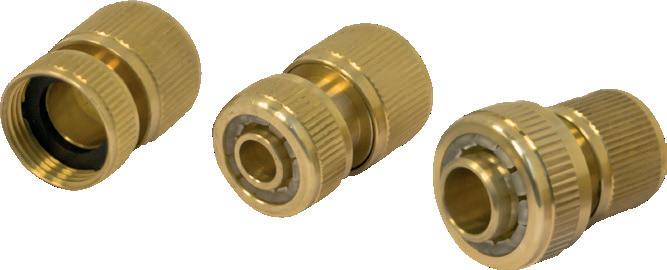

Coupleur rapide bp

Porte-caoutchouc droit, G1/2" M-ø20mm, réalisé en polypropylène.

Avec joint torique

Conditionnement 10un

Raccord automatique, Tuyau øint. 14mm ext. 19mm

Conditionnement 10un

CDR.1597-58 ZX.0836

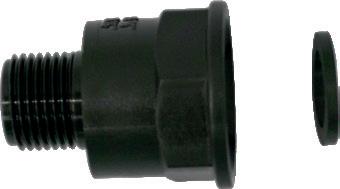

Réduction, G1/2" M - G3/4" F avec joint

Conditionnement 10un

Porte-caoutchouc droit, G3/4" M-ø16mm, réalisé en polypropylène.

Avec joint torique

Conditionnement 10un

Porte-caoutchouc droit, G3/4" M-ø20mm, réalisé en polypropylène.

Avec joint torique

Conditionnement 10un

CDR.7006

CDR.7007

CDR.7008

CDR.7136

CDR.7171

Coupleur rapide à billes bp, mâle, en laiton, 10bar. Avec joint d'étanchéité.

CDR.7169

CDR.7200

CDR.7201

Coupleur rapide à billes bp, femelle, en laiton, 10bar

CDR.0049

Vanne thermostatique, température d'activation 56°C

Entrée G3/8" M

P.60.0560.00

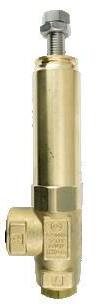

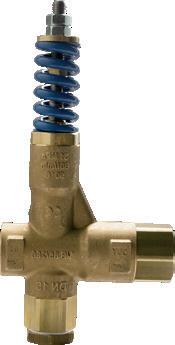

Soupape de sûreté VS 160, porte-caoutchouc ø13mm, 160bar, 14l/min, 90°C, entrée G1/4” M bypass 1/8" F, avec embout ø13mm

CDR.0387

CDR.0599

Vanne thermostatique, température d'activation 56°C

Entrée G1/2” M

CDR.2019

Soupape de sûreté, 2 entrées, 250bar, 25l/min, 90°C, entrée 2xG3/8" F

Bypass G3/8" F

Soupape de sûreté VS 350, 350bar, 25l/min, 90°C

Entrée G3/8" F-F

Bypass G3/8"

VANNES À BILLE HP

TG.FT221138

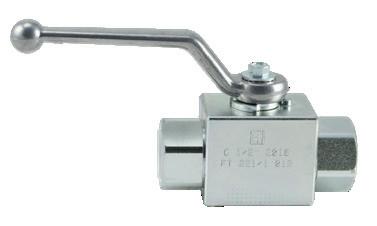

Vanne sphérique h.p. deux voies, en acier galvanisé, G3/8" F-F, 500bar

EFF.2621X204

Vanne à bille hp 2 voies, en acier inox AISI 316 G1/2" F-F, 100bar, 80l/min, 50°C

CDR.0031

Soupape de sûreté VS 28/2, 100-250bar, 12-16l/min, 108°C, entrée G1/4" M

Embout ø16mm

CDR.1377

Soupape de sûreté VS 220, 1 entrée, 220bar, 24l/min, 90°C, entrée G3/8" F

Bypass G3/8" F

CDR.0386

Soupape de sûreté VS 200/180, 180bar, 200l/min, 90°C

Entrée G3/4" F Bypass G1/2" F

TG.FT221112

Vanne sphérique h.p. deux voies, en acier galvanisé, G1/2" F-F, 500bar

Vannes à bille hp. Code

CDR.0032

Soupape de sûreté VS 28/3, 100-250bar, 16-19,5l/min, 108°C, entrée G1/4" M

Embout ø16mm

CDR.0423

Soupape de sûreté VS 500, 500bar, 80l/min, 90°C

Entrée G1/2" F Bypass G3/8" F

CDR.0891

Soupape de sûreté MG 3000, 250bar, 40l/min, 90°C

Entrée G3/8" F Bypass G1/4" F

EFF.26550203

Vanne à bille hp 2 voies, en acier inox AISI 316, G3/8" F-F, 210bar, 80l/min, 70°C

EFF.0121N202

EFF.2321N203

EFF.2321N204

EFF.2321N205

EFF.2321N206

EFF.26550204

Vanne à bille hp 2 voies, en acier inox AISI 316 G1/2" F-F, 210bar, 80l/min, 70°C

Entrée Sortie

G1/4" F G1/4" F

G3/8" F G3/8" F

G1/2" F G1/2" F

G3/4" F G3/4" F

G1" F G1" F

Vanne sphérique haute pression, en laiton, joint d’étanchéité en résine acétalique et joint torique en *Viton®. 210bar, 80°C *VITON® est une marque déposée Dupont

VANNES RÉGULATRICES DE PRESSION

CDR.1402

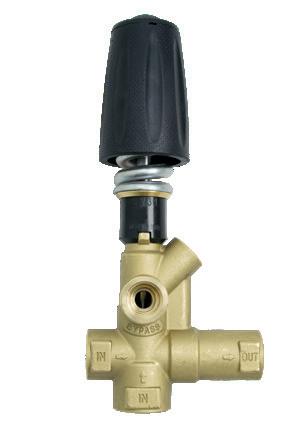

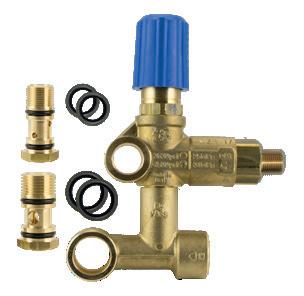

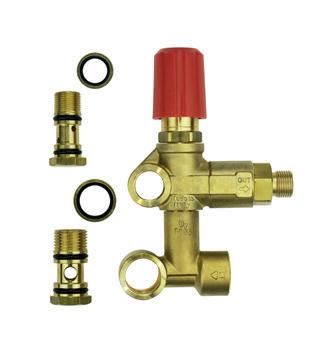

VRT3 bleu, 220bar, 30l/min, 90°C, entrée 2 x G3/8" M, sortie G3/8" F

Bypass 2 x G3/8" F raccord manomètre G1/4" F

CDR.0456

VB 130, 160bar, 25l/min, 90°C, entrée G3/8" M, sortie G3/8" M

Dérivation G3/8” F

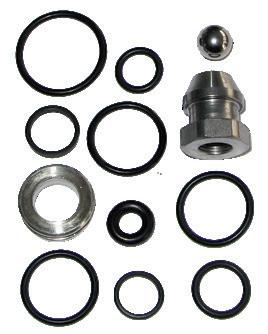

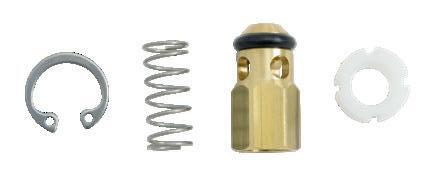

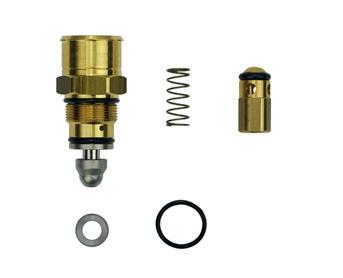

Kit révision code CDR.0839

CDR.1864

UV31, 280bar, 45l/min, 90°C entrée G1/2” F - G3/8” F sortie G3/8" F

Dérivation G3/8” F

CDR.1920-220

Vanne de dérivation pour utilisation continue jusqu'à 90°C, 220bar, 40l/min, entrée G3/8" F, sortie G3/8" F

Corps en laiton nickelé, sphère céramique et composants internes en AISI303 Dérivation 2x G3/8" F

CDR.1407

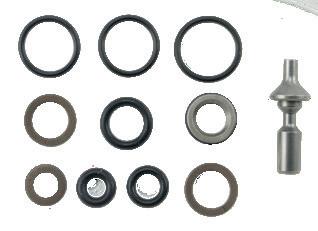

Kit révision VRT3 quantité 15x1

CDR.D006

Clean-East

Vanne de dérivation 4 280bar, 40l/min, 90°C

ZX.1864-A

Kit de révision A piston vanne dérivation UV31 quantité 1x4

CDR.1920-SP

CDR.1766

Pulsar 4, 280bar, 40l/min, 90°C, entrée 2 x G3/8" F, Sortie G3/8" F.

Bypass 2 x G3/8" F

P.60.0700.00

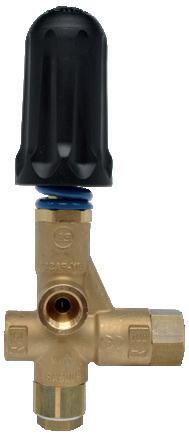

VB 7, 220bar, 30l/min, 90°C, entrée G3/8" M, sortie G3/8" F

Bypass, G3/8" F

P.60.2250.00

VB 9, 200bar, 30l/min, 90°C, entrée G3/8" F, sortie G3/8" F Bypass, G3/8" F

CDR.1766-SP

Kit de révision CDR.1920 quantité 12x1

CDR.1636-220

VX3, 220bar, 30l/min, 90°C, sortie G3/8” F “Corps en acier inox AISI303, sphère céramique”

Kit révision Pulsar 4 quantité 13x1

ZX.0838

Kit révision VB 7-VB 75 quantité 12x1

CDR.0834

Kit révision VB 9 quantité 12x1

I.K5.1

K5.1, 200bar, 11÷16l/min, entrée G3/8" F, sortie G1/2" F Bypass G3/4" M - G1/4" F

CDR.1403

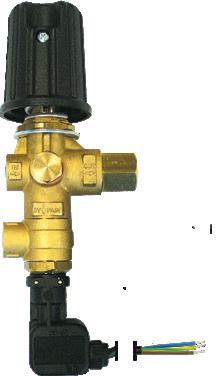

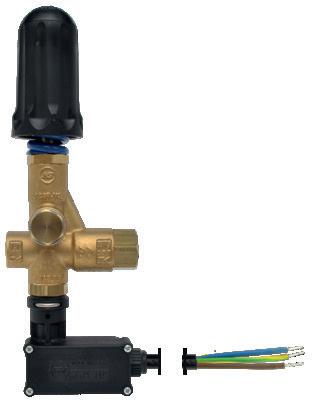

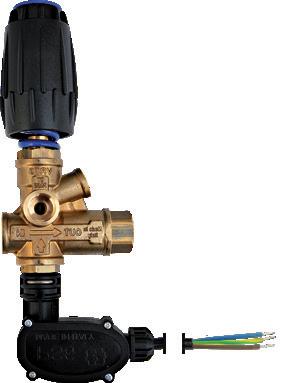

VRT3-P bleu + microinterrupteur, 220bar, 30l/min, 90°C, entrée 2 x G3/8" F, sortie G3/8" F

Bypass 2 x G3/8" F, raccord manomètre G1/4" F

P.60.2350.00

VB 9 + microinterrupteur, 200bar, 30l/min, 90°C, entrée G3/8" F, sortie G3/8" F

Bypass, G3/8" F

CDR.1408

Kit révision VRT3-P quantité 20x1

CDR.0831

Kit de révision VB 9 + micro-interrupteur quantité 20x1

DÉRIVATION HAUTE PERFORMANCE

CDR.1679

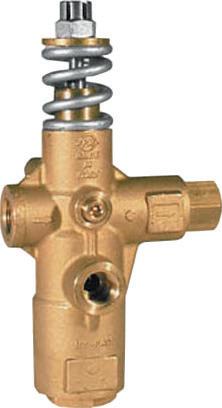

VB 85/280 R, 280bar, 80l/min, 90°C, entrée G1/2" F, sortie G1/2" F Pour utilisation d'eau recyclée et de détergents agressifs

Bypass G1/2" F

CDR.0375

VB 350, 350bar, 40l/min, 90°C, entrée G3/8" M, sortie G3/8" F

Bypass G1/2" F

CDR.1679-SP

Vhp 39, 350bar, 40l/min, 90°C,entrée G3/8" F, sortie G3/8" F quantité 15x1

CDR.0832

Kit révision VB 280-VB 350.4 quantité 15x1

CDR.1757

Pulsar 4 + microinterrupteur, 280bar, 40l/min, 90°C, entrée G3/8" F, sortie G3/8" F

Bypass 2 x G3/8" F

CDR.0376

ST-261 + microinterrupteur, 250bar, 30l/min, 80°C, entrée G3/8" F, sortie G1/2" F

Bypass G1/4" F

CDR.1538

VHP 39, 350bar, 40l/min, 90°C, entrée G3/8" F, sortie G3/8" F

Bypass 2 x G3/8" F

CDR.0422

VB 16, 500bar, 80l/min, 90°C, entrée G1/2" F, sortie G1/2" F

Bypass G1/2" F

CDR.1757-SP

Kit de révision

Pulsar 4 + micro-interrupteur quantité 17x1

CDR.0419

Kit de révision ST-261 + micro-interrupteur

CDR.1538-SP

Kit de révision VH.P. 39

CDR.0976

Kit révision VB 16 quantité 27x1

VANNES RÉGULATRICES DE PRESSION

INTÉGRÉES/POMPES : RECHERCHE

SUR LE TABLEAU CI-DESSOUS, IDENTIFIEZ LA SOUPAPE DE RÉGULATION CORRESPONDANT À LA POMPE A RÉPARER.

ANNOVI REVERBERI

Type pompe Code soupape

P.60.0800.00

CDR.0028

P.60.0765.00

P.60.0800.00

COMET

Type pompe Code soupape

FW-FW2

FWD-FWD2

CDR.0028

FWS-FWS2

LW LWD

LWR

LWS

ZWD

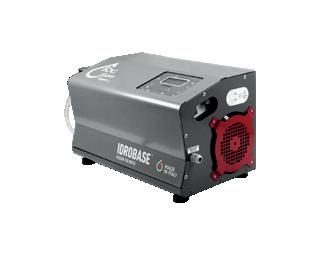

Idrobase

CDR.0028

ZX.V220M-502

Type pompe Code soupape

LS - ZD

FS-FS2

ZX.V220M-502

CDR.0028

CDR.D007

ZX.V220M-000

GENERALPUMP

Type pompe Code soupape

T701

T711

T911

T921

T981

T991

T1011

T1311

T1321

T1511

T1621

T2011

T9121

T9131

T9161

T9211

T9281

T9961

T9971

TS821

TS921

TS1011

TS1021

TS1311

TS1321

TS1371

TS1491

TS1511

TS1521

TS1711

TS2011

TS2021

TT551

TT561

TT741

TT751 TT901

TT931

TT941

TT951

TT1411

TT1611

TT9351

TT9441

P.60.0930.00 ZX.V220M-000

P.60.0380.25

P.60.0930.00 ZX.V220M-000

HAWK/LEUCO

Type pompe Code soupape

Serie NMT

H450

H500

H600

H700

HC600

HC600I

HC650

HC650I

HC700

HC800

HC800I NMT1220S NMT1520S NMT1220

NMT1520 NMT1820

NMT2120

CDR.1795

INTERPUMP

Type pompe Code soupape

Serie 53

Serie 58

Serie 59

FE5101

EH1413

EH1416

EH2009

EH2011

EL1411

EL1413 EL2007

EL2009 W70

ZX.V280-003

P.60.0380.25

P.60.0930.00 ZX.V220M-000

INTERPUMP

P.60.0930.00 ZX.V220M-000

P.60.0930.00 ZX.V220M-000 P.60.0930.00 ZX.V220M-000

P.60.0930.00 ZX.V220M-000

P.60.0380.25

Type pompe Code soupape W201 W912 W913 W916 W921 W928 W995 W996 W997 WS82 WS92 WS101 WS102 WS131 WS132 WS133 WS137 WS149 WS151 WS152 WS162 WS171 WS201 WS202 WW55 WW56 WW74 WW75 WW90 WW93 WW94 WW95 WW141 WW156 WW161 WW935 WW944 UH2008 UH2013

UH2016 UL1413

UL1415

UL2009

UL2011

P.60.0930.00 ZX.V220M-000

ZX.V220M-000

Pour Interpump série 44-47-50-60-63

SPECK NP16, 220bar, 30l/min, 90°C, sortie G3/8" M Raccords

G3/8" x G1/2"

ZX.V280-003

Pour Interpump série 53-58-59

Evolution 1, 2 et 3, 280bar, 30l/min, 90°C, sortie G3/8” F Raccords

G3/8" x G1/2"

ZX.V220M-502

Pour Comet sérieLW, Pour Idrobase série LS, 220bar, 30l/min, 90°C, sortie G3/8" M Raccords

G3/8" x G1/2"

P.60.0930.00

Pour Interpump série 44-47-50-60-63

SPECK NP16, 220bar, 30l/min, 90°C, Sortie G3/8" F Raccords

G3/8" x G1/2"

P.60.0380.25

Pour Interpump série 51, 160bar, 25l/min, 90°C, Sortie G3/8” M

Raccords G1/4" x G3/8"

ZX.1975

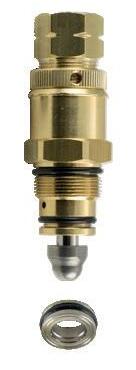

Kit de révision vanne ZX.1965-80 quantité 13x1

ZX.1975

Kit de révision vanne ZX.1965-80 quantité 13x1

ZX.1975

Kit de révision vanne ZX.1965-80 quantité 13x1

ZX.0838

Kit révision VB 7-VB 75 quantité 12x1

CDR.0839

CDR.1795

Pour Hawk série NMT-MT-LT, 220bar, 30l/min, 90°C, Sortie G3/8" F Raccords G3/8" x G1/2"

CDR.0028

Pour Comet série FW-FW2, Pour Annovi série XR-RK, Pour Idrobase série FS-FS2 220bar, 30l/min, 90°C, sortie G3/8" M Raccords G3/8" x G1/2"

P.60.0765.00

Pour Annovi série XM, 220bar, 30l/min, 90°C, sortie G3/8” M Raccords G3/8” x G1/2” Kit de révision code ZX.0838

P.60.0800.00

Pour Annovi série XT-H.P.E, 160bar, 25l/min, 90°C, Sortie G3/8” M Raccords G3/8" x G1/2"

CDR.0466

Kit révision VB 56 quantité 13x1

CDR.0466

Kit révision VB 56 quantité 13x1

CDR.D007

Pour Idrobase serie CE, 220bar, 30l/min, 90°C, entrée G3/4” F, Sortie G3/8" F Raccords G3/8” x G1/2”

CDR.0839

Kit révision VB 130-VB 135 quantité 14x1

Mesures entraxes Code X (mm) Y (mm)

ZX.V220M-000 19 61,5-72,5

Kit révision VB 130-VB 135 quantité 14x1

CDR.1380

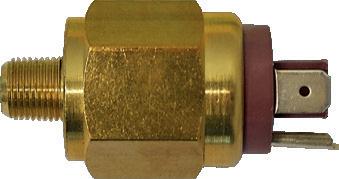

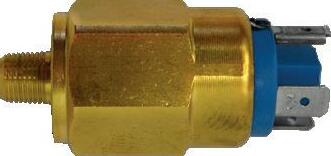

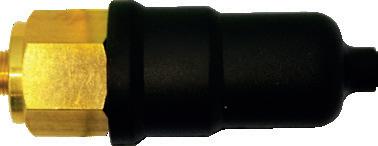

Pressostat SMALL G 1/8" M, 25bar, 6A, 250V, 3 fils, IP55, pression max 250bar, 90°C

Longueur du câble électrique 1100mm

CDR.1381

Pressostat SMALL G 1/8" M, 45bar, 6A, 250V, 3 fils, IP55 pression max 250bar, 90°C

Longueur du câble électrique 1100mm

IT.0379

Pressostat à membrane, NA G 1/8" M, 1÷10bar, 0,5A, 250V, IP54

Conseillé pour contrôle manque d’eau

IT.0380

Capuchon pressostat pour IT.0379

FLUXOSTATS

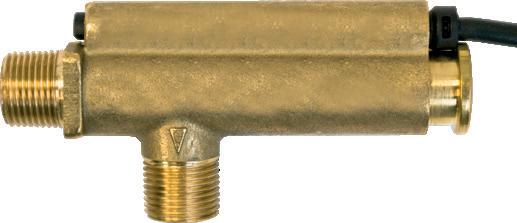

CDR.1594

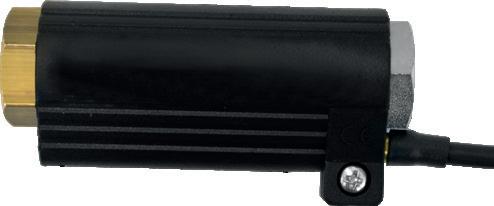

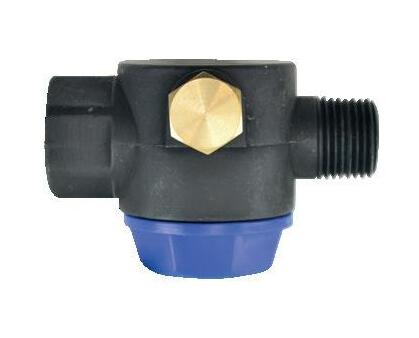

Fluxostat horizontal-vertical, 350bar, 30l/min, 80°C Max 250V, 3A, câble 1500mm

G3/8" F-F

CDR.1382

Pressostat SMALL G1/4” M, 25bar, 6A, 250V, 3 fils, IP55, max press. 250bar, 90°C

Longueur du câble électrique 1100mm

CDR.1383

Pressostat SMALL G 1/4" M, 45bar, 6A, 250V, 3 fils, IP55 pression max 250bar, 90°C

Longueur du câble électrique 1100mm

IT.1058

Pressostat à membrane, 3 contacts, G1/8" M, 1÷10bar, IP65

Conseillé pour contrôle manque d’eau

IT.1059

Connecteur pressostat pour IT.1058

Comprend : vis, joint d'ét., écrou ; PG11

CDR.0892

Fluxostat horizontal-vertical, 250bar, 30l/min, 75°C, 230V, 3A, IP 55, câble 1250mm

G3/8" M-M

CDR.1384

Pressostat BIG G 1/4" M, 25bar, 6A, 250V, 3 fils, IP55 pression max 250bar, 90°C

Longueur du câble électrique 1100mm

CDR.1385

Pressostat BIG G 1/4" M, 45bar, 6A, 250V, 3 fils, IP55 pression max 250bar, 90°C

Longueur du câble électrique 1100mm

CDR.1445

Pressostat inox BIG G 3/8" M, 45bar, 0,5A, 250V, 3 fils, IP55, pression max 600bar, 90°C

Longueur du câble électrique 1100mm

CDR.1446

Pressostat inox BIG G3/8" M, 25bar ,0,5A, 250V, 3 fils, IP55, pression max 600bar, 90°C

Longueur du câble électrique 1100mm

IT.0193

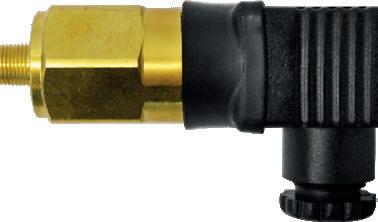

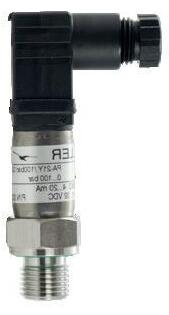

Transmetteur de pression, équipé de connecteur, 0:100bar, 4:20mA, G1/4” M

ACCESSOIRES

ÉLECTROVANNE 2 VOIES

Électrovanne corps en laiton, NO, G1/8" F-F, 230V, 40bar

Température de service -40/+180°C

IT.0743-24

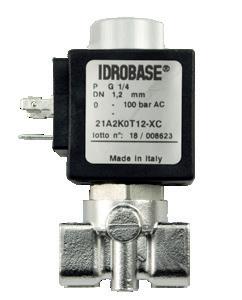

Électrovanne corps en acier inox AISI 316, NF, G1/4" F-F, 24V, 100bar

Idéal pour les zones humides

Électrovanne corps en laiton avec connecteur, NF, G1/8" F-F, 230V,

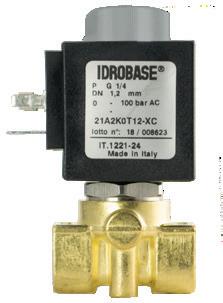

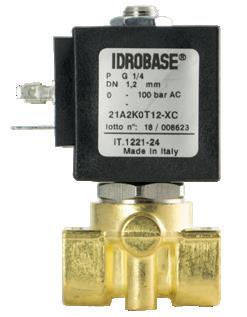

Électrovanne corps en laiton, NF, G1/4" F-F, 24V, 100bar

Température de service -40/+180°C

ELECTROVANNES 2 VOIES

Électrovanne corps en laiton, NF, G1/4" F-F, 230V, 100bar

Température de fonctionnement -10/+130°C

IT.0400-230

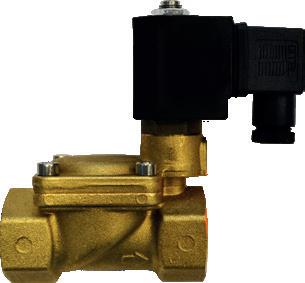

Électrovanne corps en laiton NF, G3/8" F-F, 230V, 20bar, étanche FKM, IP65

Température de service -10/+140°C

IT.0048

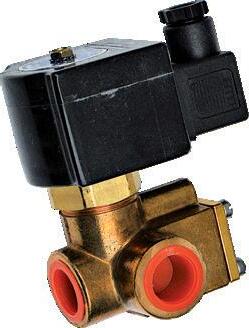

Électrovanne hp 2 voies, 24V, 50/60Hz, 80bar, G3/8" F-F, NF. Logement vanne en acier inox max 53l/min à 4bar

IT.0404-24

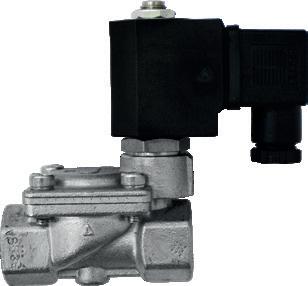

Électrovanne corps en acier inox, NF, G1/2" F-F, 24V, 16bar, étanche FKM, IP65

Température de service -10/+140°C

Version 230V sur demande

IT.0402-24

Électrovanne corps en laiton, NF, G3/4" F-F, 24V, 23bar, étanche FKM, IP65

Température de service -10/+140°C

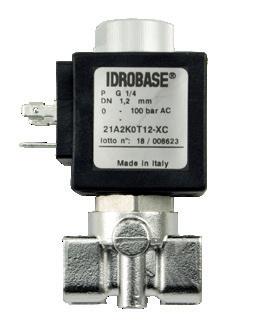

Électrovanne corps en acier inox AISI 316, NF, G1/4" F-F, 230V, 100bar, IP65

Idéal pour les zones humides

Électrovanne H.P. 2 voies, 230V, 50/60Hz, 68bar, G3/8" F-F, NO. logement vanne en acier inox max 53 l/min à 4bar

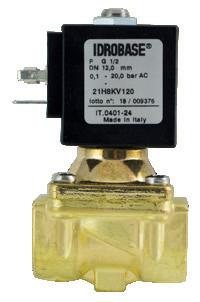

IT.0401-24

Électrovanne corps en laiton, NF, G1/2" F-F, 24V, 20bar, étanche FKM

Température de service -10/+140°C

Électrovanne h.p. 2 voies, 230V, 50/60Hz, 80bar, G1/2" F-F, NF

IT.0402-230

Électrovanne corps en laiton avec connecteur, NF, G3/4” F-F, 230V, 23bar, étanche FKM, IP65

Température de service -10/+140°C

IT.0400-24

Électrovanne corps en laiton, NF, G3/8" F-F, 24V, 20bar, étanche FKM

Température de service -10/+140°C

Électrovanne hp 2 voies, 230V, 50/60Hz, 80bar, G3/8" F-F, NF. Logement vanne en acier inox max 53l/min à 4bar

IT.0401-230

Électrovanne corps en laiton, NF, G1/2" F-F, 230V, 20bar, étanche FKM, IP65

Température de service -10/+140°C

Électrovanne h.p. 2 voies, 24V, 50/60Hz, 80bar, G1/2" F-F, NF

IT.0403-24

Électrovanne corps en laiton avec connecteur, NF, G1" F-F, 24V, 23bar, étanche FKM, IP65

Température de service -10/+140°C Version 230V sur demande

PIÈCES DÉTACHÉES

IT.0841-24

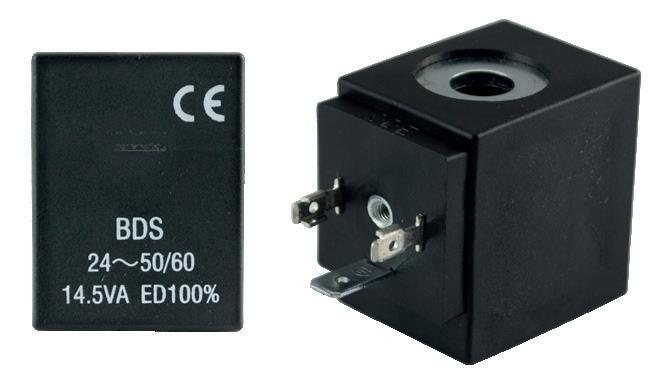

Bobine 24V, 50/60Hz, 14,5VA, IP65 avec le connecteur IT.0421

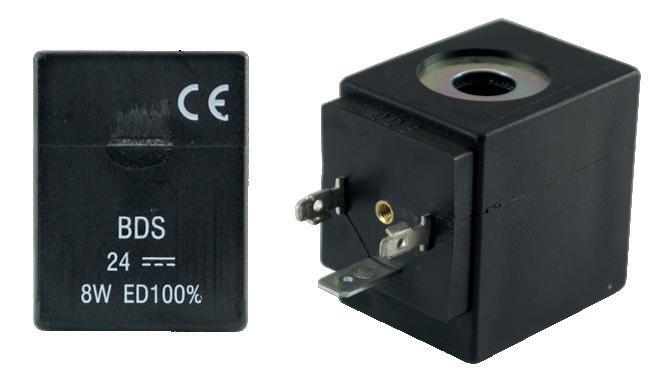

IT.0841-24DC

Bobine 24 V DC, BW, courant continu IP65 avec le connecteur IT.0421

IT.0147

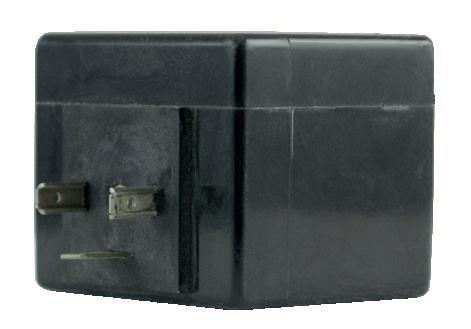

Bobine 24V, 50/60Hz, 15W, pour électrovannes h.p. 3/8” et 1/2”

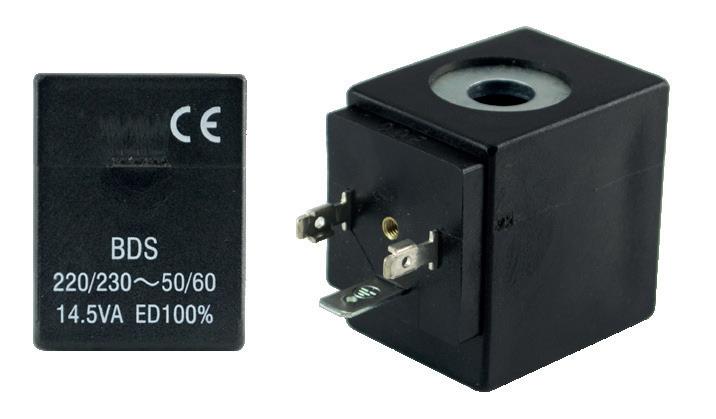

IT.0841-230

Bobine 230V, 50/60Hz, 14,5VA, IP65 avec le connecteur IT.0421

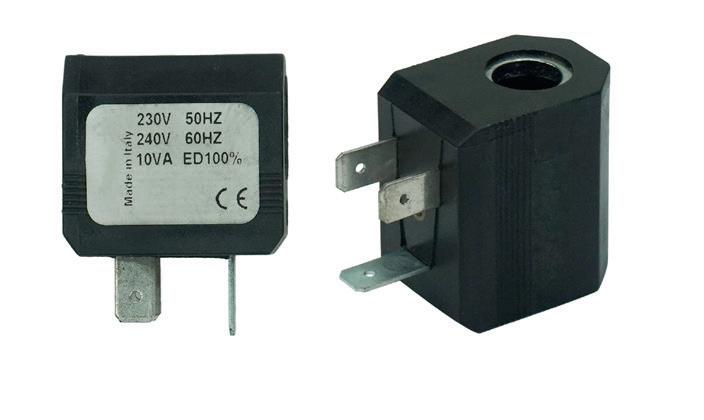

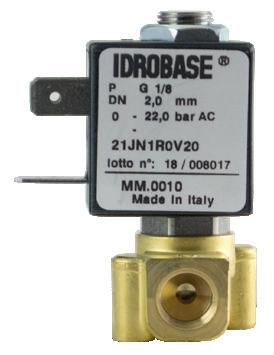

Bobine pour MM.0010

Bobine 230V, 50/60Hz, 15W, pour électrovannes h.p. 3/8” et 1/2”

IT.0421

IT.0533-15

MM.B700

IT.0148

IT.0534-15

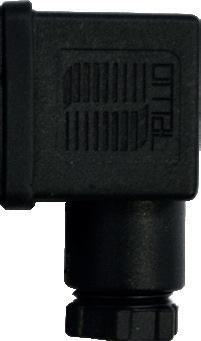

Connecteur avec joint et vis de fixation,250V, IP65, PG9

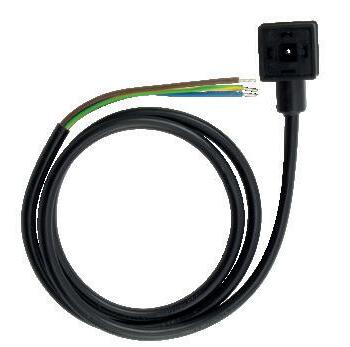

Connecteur rectangulaire câblé 2 pôles + 2 terre,longueur câble 610 mm

Connecteur carré câblé 2 pôles + terre,longueur câble 490 mm

COMPOSANTS ÉLECTRIQUES

CDR.0747 CDR.0480

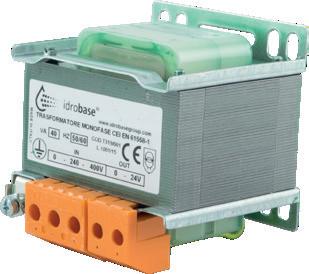

Transformateur d'alimentation

entrée 220-400V, sortie 24V 40VA

Dimensions 77x77x77mm

CDR.0748

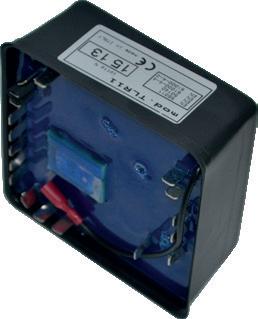

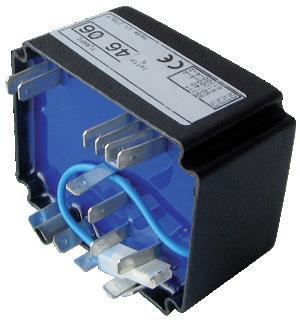

Dispositif Total-Stop, pour nettoyeurs à FROIDet/ ou CHAUD, jusqu’à 7,5HP, 230-400V-50/60Hz

Dispositif Total-Stop temporisé équipé d'un transformateur, permet la gestion autonome du dispositif. Il peut être alimenté avec une tension de 230V ou de 400V à 50-60Hz; permet l'extinction du moteur (15 sec.) et le démarrage temporisé du brûleur (3 sec.).

ATTENTION ! Doit être installé avec une vanne de dérivation (SANS remise à zéro pression) et 2 pressostats.

Disjoncteurs thermiques monophasés

CDR.2035-10

CDR.2035-14

CDR.2035-16

Disjoncteurs thermiques monophasés 2 pôles, 240V, 50/60Hz, trou: 45 x 22mm

Ne nécessite pas de protection anti-fuites.

Interrupteurs

CDR.0721

CDR.0722

CDR.0723

CDR.0724

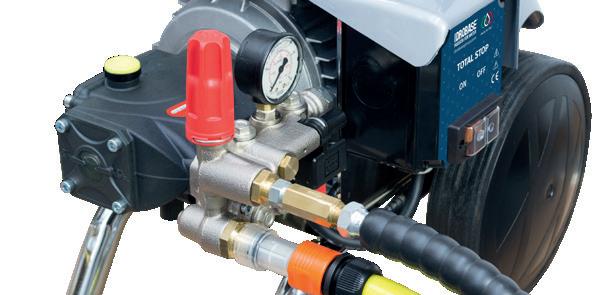

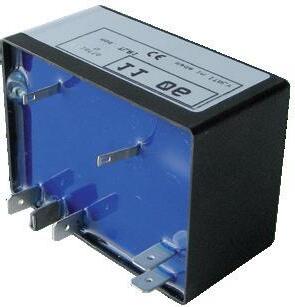

Dispositif Total-Stop, pour nettoyeurs à jet d'eau froide haute pression, jusqu'à 5,5H.P., 400V-50/60Hz

Dispositif Total-Stop temporisé équipé d'un transformateur, permet la gestion autonome du dispositif. Optimal pour nettoyeurs à jet d'eau haute pression triphasés 400V, 50-60 Hz; permet l'extinction du moteur (15 sec.).

ATTENTION ! Doit être installé avec une vanne de dérivation (SANS remise à zéro pression) et 2 pressostats.

CDR.0749

Dispositif Total-Stop, pour nettoyeurs à FROIDet/ou CHAUD, jusqu’à 10HP, 230-400V-50/60Hz

ATTENTION ! Doit être installé avec une vanne de dérivation (SANS remise à zéro pression) et 2 pressostats.

Disjoncteurs thermiques monophasés Code Ampères

CDR.0716

CDR.0717

CDR.0718

Disjoncteurs thermiques monophasés 2 pôles, 240V, 50/60Hz, trou: 45 x 22mm

CDR.0997

Disjoncteurs thermiques monophasés 2 pôles, 120V, 50/60Hz, trou: 45 x 22mm

CDR.1419

CDR.0719

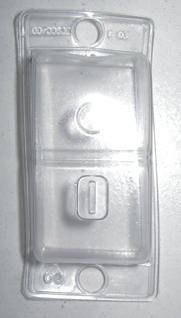

Protection anti-eau pour interrupteur thermique monophasé

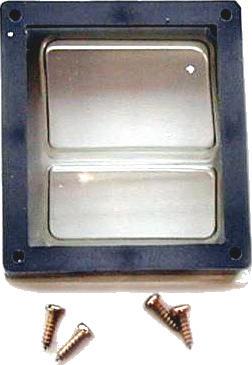

Encadrement pour protection anti-eau

Interrupteurs thermiques triphasés 3 pôles, 380÷400V trou: 50 x 45 mm

Disjoncteurs magnétothermiques

CDR.0750

CDR.0751

CDR.0752

Interrupteurs magnétothermiques 3 pôles 230÷400V

Disjoncteurs thermiques OKN, 10-16A, 50-60Hz type Wap, Portotecnica, Kärcher

Boîtier interrupteur CDR.1419 OKN protection IP54 140 x 75 x 70mm

Boîtier pour interrupteur ISKRA, protection IP55. Prédisposition pour 4 passe-câbles M25

x 80 x 95mm

Kit protection anti-eau IP54 pour disjoncteur magnétothermique ISKRA

CDR.0753

CDR.1420

CDR.0720

CDR.1418

FRANÇAIS

Copyright© de ce catalogue propriété d’IDROBASE GROUP® Srl. La lecture, la consultation et la diffusion sur papier ou en format électronique sont autorisées à usage personnel. Aucune utilisation à des fins commerciales n’est autorisée, ni aucune modification sans l’autorisation écrile de IDROBASE GROUP® Srl. Ce catalogue annule et remplace le précédent.

Ce catalogue fournit des informations générales sur les produits offerts par IDROBASE GROUP® Srl. Il est destiné aux revendeurs, installateurs, concepteurs et à tous ceux possédant déjà des connaissances adéquates - desdits produits et des matériaux avec lesquels ils sont réalisés, ainsi que de leurs caractéristiques, performances et fonctionnement; il ne s’adresse donc pas aux consommateurs, lesquels doivent obligatoirement, pour la manipulation, l’installation ou toute opération portant les biens décrits ici, s’adresser à un personnel qualifié et compétent.

Le personnel spécialisé doit également considérer ce catalogue comme une présentation essentiellement commerciale ne contenant pas les spécifications techniques nécessaireslesquelles pourront être demandées à Idrobase -, et ne pouvant donc à elle seule constituer une référence en vue de la conception, de la réalisation ou de la mise en place de tout type d’installation.

Les illustrations, les caractéristiques techniques, les fonctions et autres informations fournies ici sur les produits, systèmes, installations et autres se basent sur l’état actuel de la technique: seules les informations immédiates peuvent toutefois être reportées ici, sans tenir compte de l’ensemble de données nécessaires à la conception, la réalisation et l’installation d’un quelconque système, lesquelles devront être à chaque occasion évaluées avec attention par les concepteurs et installateurs.

Pour toute information détaillée sur tous les produits figurant dans ce catalogue, il est donc nécessaire de s’adresser à notre siège, où un personnel compétent est à votre disposition pour toute question.

Toutes les illustrations de ce manuel peuvent différer légèrement de la réalité et doivent donc être considérées comme de simples représentations similaires à la réalité.

Nous nous réservons le droit d’apporter des modifications à tous nos produits. Pour cette raison également, un contact direct avec notre siège est nécessaire.

En cas de problème d’interprétation, le texte original en langue italienne fait foi.

En cas de nouvelle publication, cette édition ne sera plus valable.

Idrobase Group Srl

Via dell’Industria, N. 25 35010 Borgoricco (PD) Italia

T: +39 049 9335903 r.a.

www.idrobasegroup.com info@idrobasegroup.com

Reconnaissance de maximale fiabilité commerciale

A day in Idrobase Group
