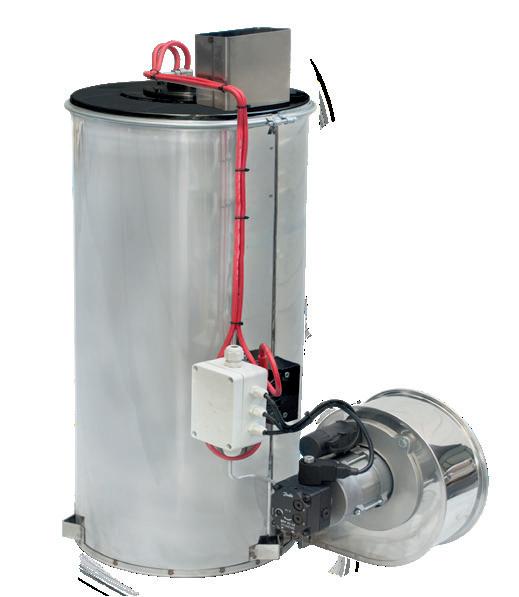

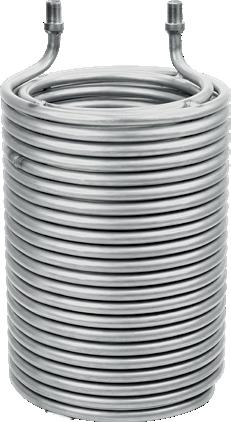

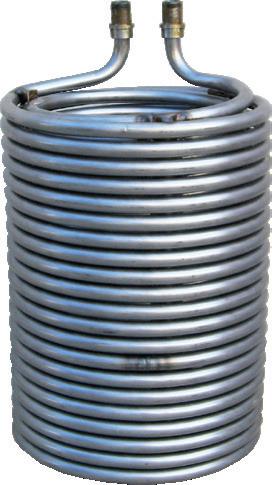

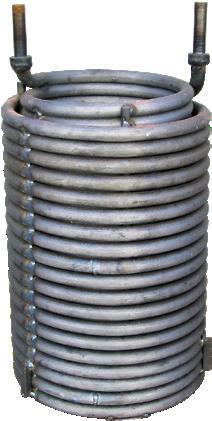

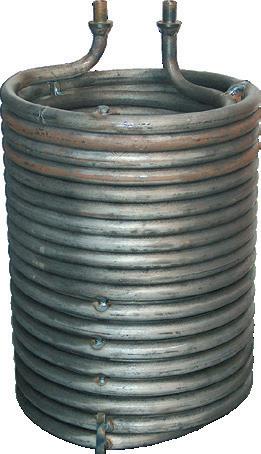

H. P. Washers Heater Spare Parts

Idrobase Group Case History - 1997 Club dei Riparatori

L’ÉCOSYSTÈME QUI VALORISE CHAQUE ÉLÉMENT.

IDROBASE 3.0 est une solution complète qui réunit: • la fiabilité de Dolly Spare Parts® • a qualité brevetée et garantie de Dolly Pumps® • ainsi que les hautes performances des nettoyeurs haute pression, des brumisateurs et des systèmes de brumisation. Vous pouvez désormais passer de la simple réparation de votre pompe, grâce au catalogue Dolly Spare Parts (n°1 mondial), au remplacement de celle-ci par une pompe Dolly dotée de composants internes de la marque Idrobase, jusqu’au choix d’une solution complète Made in Italy pour les secteurs du nettoyage et de la brumisation. Trois éléments au sein d’un seul système intégré, connectés et alignés par une vision industrielle cohérente axée sur la performance et la durabilité à long terme. 2

A day in Idrobase Group

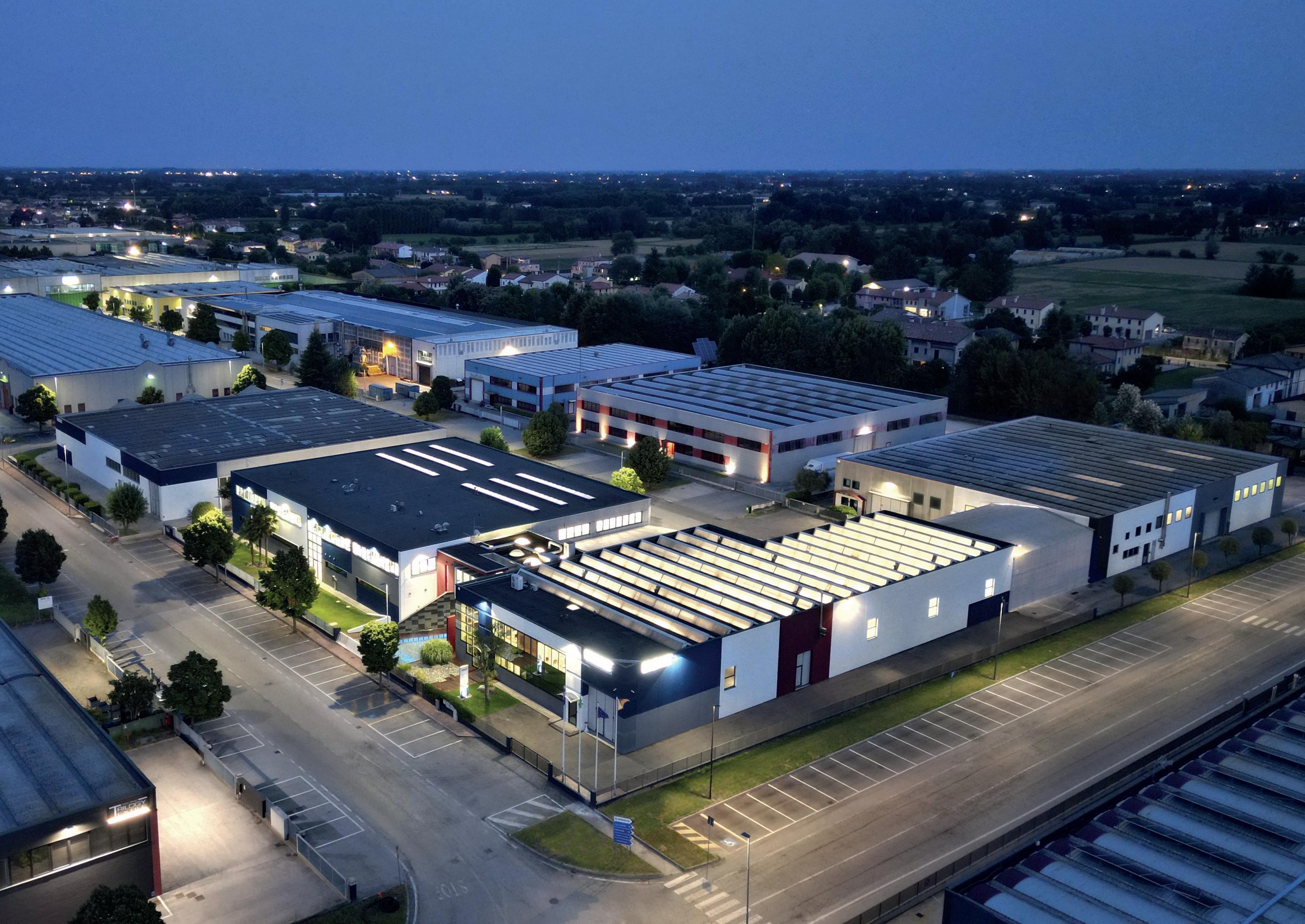

Borgoricco, Padova, Italy SINCE 1986

HEADQUARTERS OFSOLUTIONS 3

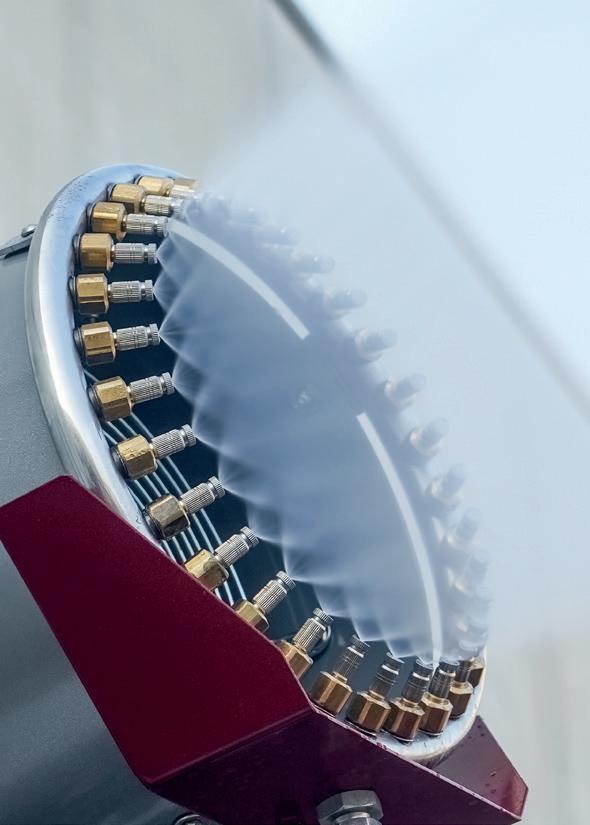

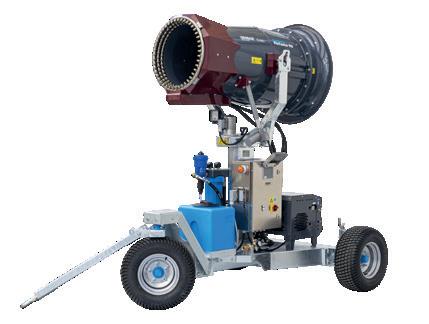

LES 12 SECTEURS D’ACTIVITÉS Fog Maker Cannons

Brochure 2026

Residential & Commercial Misting

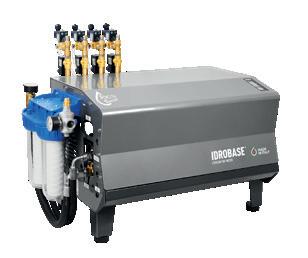

Industrial Misting

Brochure 2026

Humi Food

Brochure 2026

Misting Accessories

Brochure 2026

Outdoor Furniture

Brochure 2026

Dolly Spare Parts® for pumps

Brochure 2026

HP Washers Accessories & Spare Components

Brochure 2026

BKM®, Disinfection & Sanitization

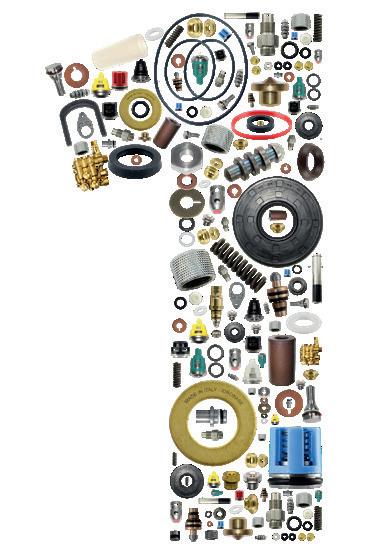

We are world n. 1

on spare parts

Autobella® & Car Wash Accessories

Brochure 2026

Cleaning Machines

Brochure 2026

Cleaning & Misting tailor-made systems

NOS COMMERCIAUX PAMELA CALLEGARO

MARCO FERRARESE

Responsable commercial

Développement marchés stratégiques & Responsable commercial Idrobase

pamela.c@idrobasegroup.com +39 049 9336724 +39 346 2894708 Idrobase_CDR

Ningbo

ITA/ENG/FRA domaine de compétence

marco.f@idrobasegroup.com +39 349 7784775 marcof-ibg ITA/ENG/RUS domaine de compétence

FEDERICA MAZZONETTO

SILVIA VANZO

Service commercial

federica.m@idrobasegroup.com

silvia.v@idrobasegroup.com

+39 049 9336787

+39 049 9336726

+39 351 9491766

+39 351 5970267 Silvia_CdR

ITA/ENG/FRA ITA/ENG/ESP/DEU domaine de compétence

domaine de compétence

TOMMASO GAZZIGNATO Responsable Idrobase Ningbo tommaso.g@idrobasegroup.com +39 049 9336756 +39 349 0080257 tommy_italy ITA/ENG domaine de compétence

NOS TECHNICIENS BRUNO BAESSO

DANIEL GASPARINI

Service des achats & Recherche produits

Ingénieur commercial & Qualité daniel.g@idrobasegroup.com

bruno.b@idrobasegroup.com

+39 049 9336768

+39 049 9336736

+39 329 1297086

+39 347 9277664 ITA/ENG ITA/ENG

LUCA SARTOR

MAURO ARICI

Responsable du service technique luca.s@idrobasegroup.com

Développement des produits & Responsable technique Idrobase Ningbo

+39 049 9336755

mauro.a@allforclean.com

+39 348 7004172

+86 574 87910891 +86 139 67863486

ITA/ENG

maoleo80 ITA/ENG/CHN

DOMAINE DE COMPÉTENCE

FEDERICA MAZZONETTO (Italie, Roumanie) MARCO FERRARESE (États-Unis, Canada, Russie, Ukraine, Inde, Kazakhstan, Ouzbékistan) PAMELA CALLEGARO (Europe, Afrique du Nord, Afrique saharienne, Afrique du Sud, Japon, Australie) SILVIA VANZO (Amérique centrale et du Sud, Allemagne, Autriche, République tchèque, Slovénie, Croatie, Bosnie, Serbie, Pologne, Hongrie, Estonie, Vietnam, Thaïlande, Taïwan) TOMMASO GAZZIGNATO (Arabie saoudite, Égypte, Chine, Émirats arabes unis, Oman, Qatar)

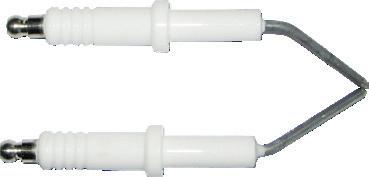

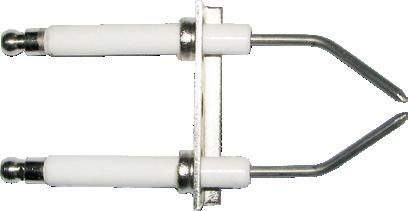

CHAUDIÈRES ÉLECTRODES DOLLY ZX.1823

CLUB DEI RIPARATORI

ZX.0225 20

35mm

46,5

23mm

18,5 mm

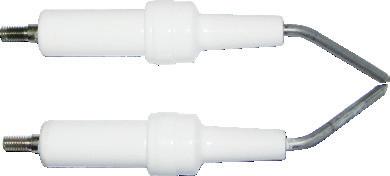

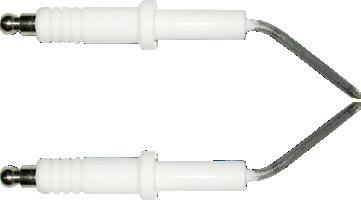

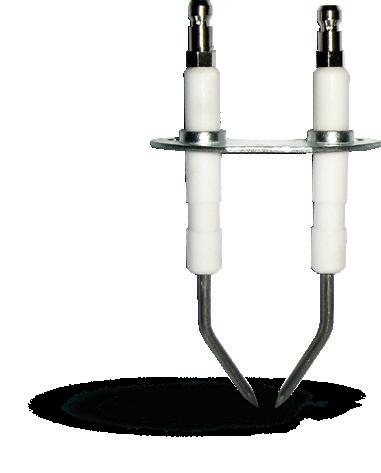

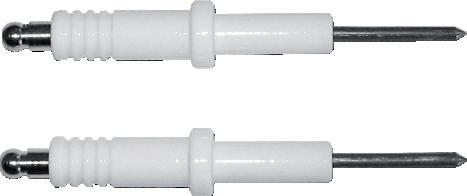

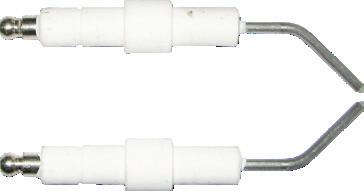

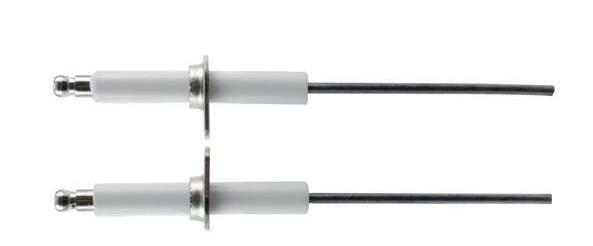

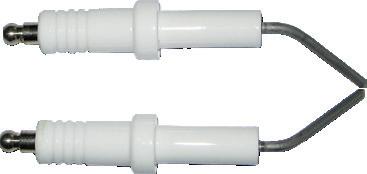

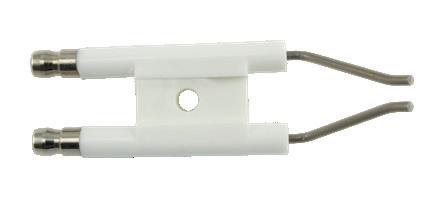

9mm Kit Dolly Com59, paire d’électrodes, pour chaudières de nettoyeurs type Comet FDX Hot Cube 16/200 - 21/60, Hot Box 15/250, Hot box 15/200, KM-Classic, KM-Basic, KMExtra

Kit Dolly Com1, paire d’électrodes, pour chaudières de nettoyeurs type Comet

ZX.0107

ZX.0598

ZX.0108

15 9mm

30mm

15 9mm

36mm

70mm

9mm

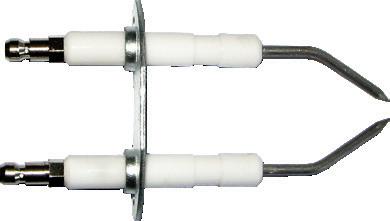

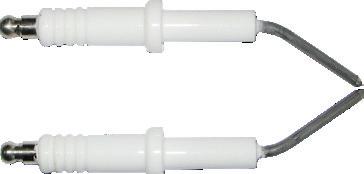

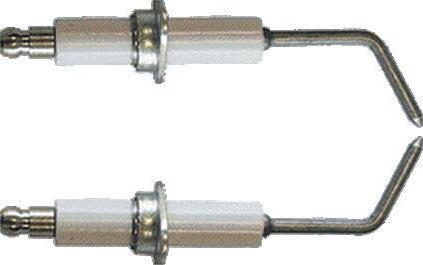

Kit Dolly F1, paire d’électrodes, pour chaudières de nettoyeurs type Faip TK et Indy

Kit Dolly F2, paire d’électrodes, pour chaudières de nettoyeurs type Faip American fire

Kit Dolly IT2, paire d’électrodes, pour chaudières de nettoyeurs type ITM

TX.0003

TX.0011

ZX.0109

5 40

27mm

44,5

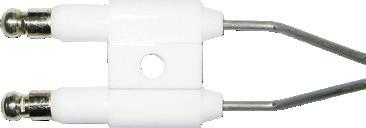

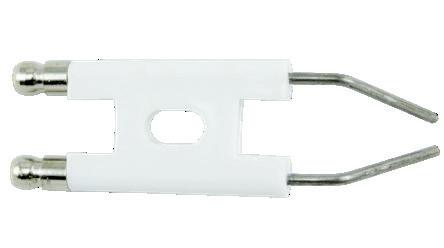

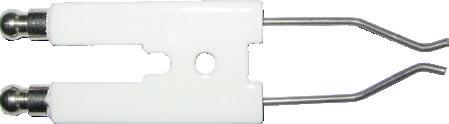

Kit Dolly IB2, électrode double, pour chaudières de nettoyeurs type Idromatic, Castello, Fasa, B&C et Idrobase Principessa

Kit Dolly IB1, électrode double, pour chaudières de nettoyeurs type Idromatic et Idrobase Stella

ZX.0596

30,5

28,5mm

38mm

10,5 14,6 8,8mm Kit Dolly P1, paire d’électrodes, pour chaudières de nettoyeurs type Portotecnica : Argon, Solar, Mitho, Universe, Kosmic Maxi Jet et Silver Jet

ZX.0468

35mm

12,5

35mm

11 14,5 11mm Kit Dolly L4, paire d’électrodes, pour chaudières de nettoyeurs type Lavor

ZX.0143 5

ZX.0606 36

41mm

9mm Kit Dolly P3, électrode double, pour chaudières de nettoyeurs type Portotecnica : Futura, Mistral Jet profy, Golden Jet, Syncron et Skid Fuego

Kit Dolly L6, électrode double, pour chaudières de nettoyeurs type Lavor FKX et Paranà

ZX.0597 30

18 11mm

35mm

Kit Dolly S2, paire d’électrodes, pour chaudières de nettoyeurs type Sirio

35mm

15 9mm

Kit Dolly SI2, paire d’électrodes, pour chaudières de nettoyeurs type Sial

CHAUDIÈRES ÉLECTRODES DOLLY ZX.0118 5

ZX.0605 29

12,5

36,5

30mm

9mm

Kit Dolly X1, paire d’électrodes, pour chaudières de nettoyeurs type Kärcher : HDS 550 - HDS 610 - HDS 650 - HDS 755 - HDS 760- HDS 850 - HDS 890 - WHDS 990 - HDS 1000 BE - HDS 1000 DE - HDS 1200 BE - HDS 1200 DE - HDS 1210 - HDS 1250 - HDS 1250 N - HDS 1290 - HDS 1290 ST

28mm

Kit Dolly X2, paire d’électrodes, pour chaudières de nettoyeurs type Kärcher : K 855 H - K 855 H PLUS - HDS 400 C - HDS 551 C - HDS 555 CI HDS 558 C - HDS 600 C SICIAL - HDS 600 CI - HDS 601 C - HDS 695 - HDS 697 CI - HDS 698 C - HDS 699 - HDS 790 CI - HDS 795 - HDS 797 CI - HDS 798 C - HDS 801 B - HDS 895 - HDS 895 SPECIAL - HDS 1195 - HDS 1295 - 1500 SUPER - 2700 SUPER

ACCESSOIRES TRANSFORMATEURS SC.0001

CDR.1921-550

COF.0003

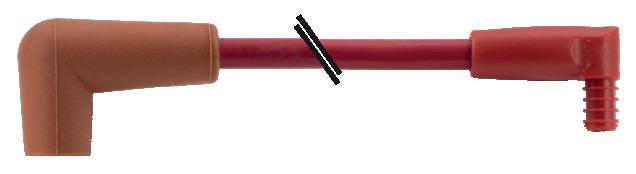

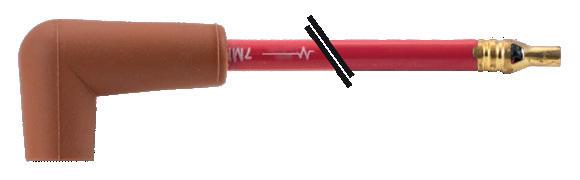

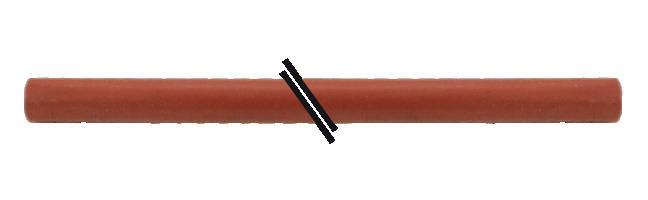

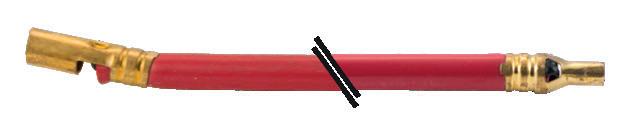

Câble haute tension en silicone, ø7mm, idéal pour tous types de transformateur

Câble haute tension 550mm, en silicone/carbone Raccord électrode ø6,25mm Raccord transformateur ø4mm

Câble haute tension 750mm, en silicone/carbone Raccord électrode ø6,25mm Raccord transformateur ø4mm

Prix au mètre quantité 5

quantité 5

CDR.1441

COF.0004

Câble haute tension 450mm, en kevlar ø7mm Raccord électrode ø6,25mm Raccord transformateur ø4mm

Câble haute tension 950mm, en fibre de carbone ø7mm Raccord électrode ø6,25mm Raccord transformateur ø4mm

quantité 5

Pour transformateurs réf : ZX.0461 et COF.TRS812C

COF.0002

CDR.1749

COF.SPINA-T

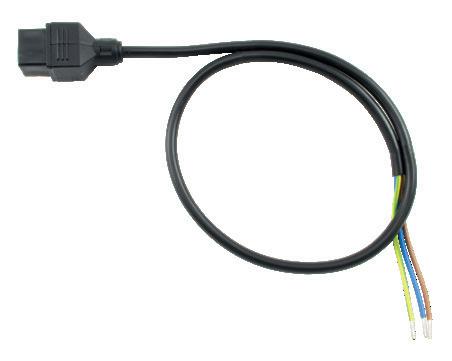

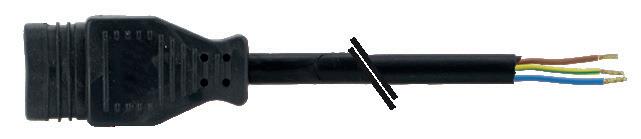

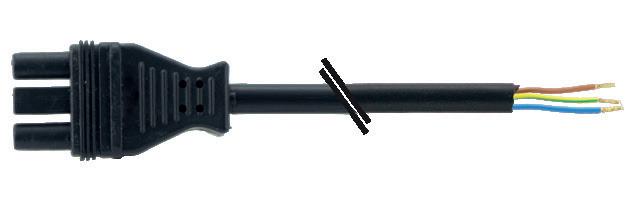

Câble électrique alimentation transformateur 400mm

Câble électrique alimentation transformateur 500mm

Câble électrique alimentation transformateur 800mm,

quantité 5

CDR.1669

ZX.0622

ZX.0648

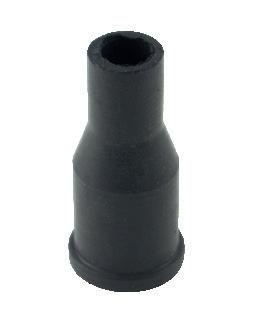

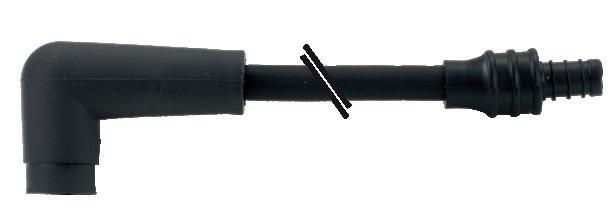

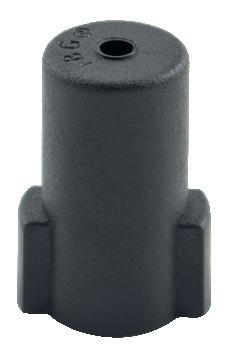

Protection pour câble haute tension, diamètre interne 6,7-10,5mm

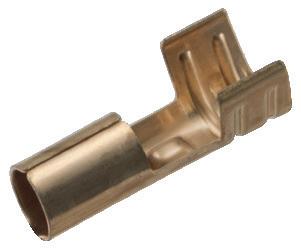

Set connecteurs ø6,3mm, pour raccorder le câble haute tension auxélectrodes

Set connecteurs ø4mm, pour raccorder le câble haute tension autransformateur

quantité 5

quantité 1x20

Pour transformateur type Portotecnica (code COF.TRS812C)

MC.12.00590

Raccord électrode, ø6.25 quantité 10

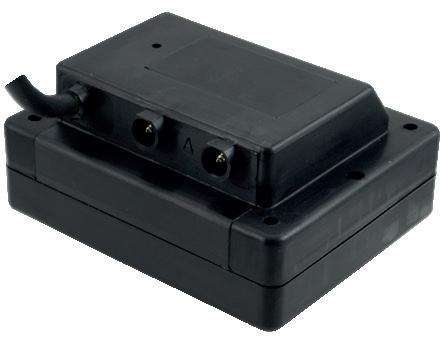

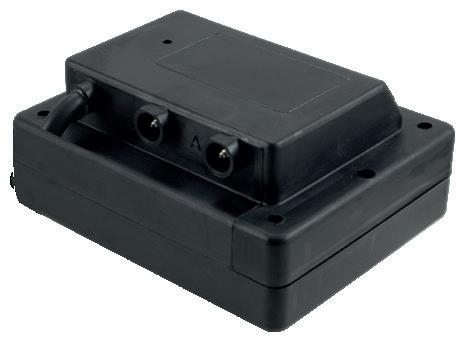

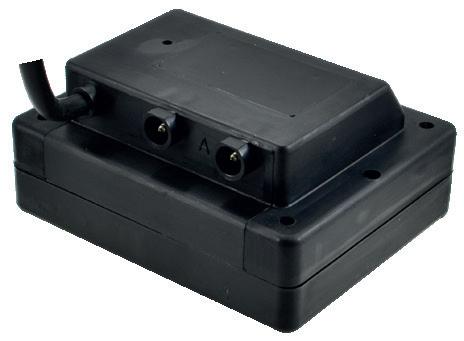

CHAUDIÈRES TRANSFORMATEURS SC.2815-110

SC.2815-380

Transformateur professionnel Scaldalai, 2x4000V, 18mA, primaire 220/230V, 50Hz, câble électrique 440mm

Transformateur professionnel Scaldalai, 2x4000V, 18mA, 1x110/115V, 50Hz, câble électrique 440mm

Transformateur professionnel Scaldalai, 2x4000V, 18mA, primaire 380V, 50Hz, câble électrique 440mm

Raccordement câbles h.t. à vis

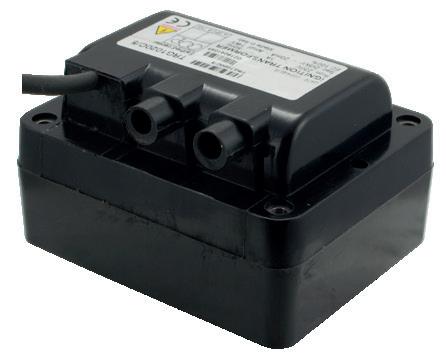

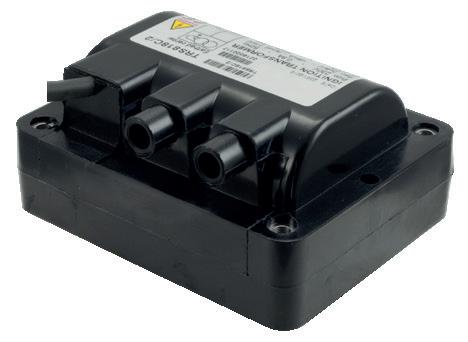

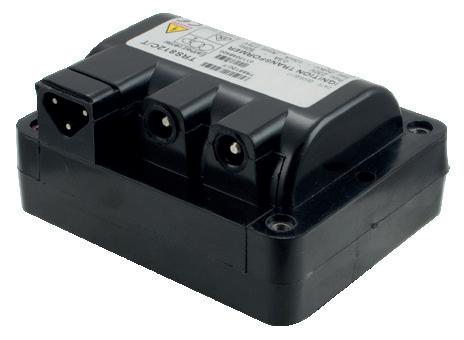

COF.TRS812C

COF.TR818C

COF.TRG1020C

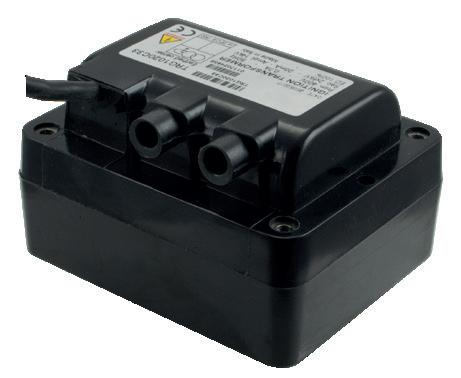

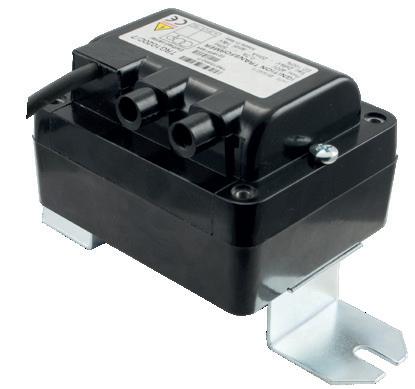

Transformateur professionnel Cofi, 2x4000V, 12mA, primaire 230V, 50Hz, sans câble électrique

Transformateur professionnel Cofi, 2x4000V, 18mA, primaire 230V, 50Hz, câble électrique 520mm

Transformateur professionnel Cofi, 2x5000V, 20mA, primaire 230V, 50Hz, câble électrique 510mm

Type Portotecnica. Raccordement câbles h.t. via con connecteurs Ø4,00

Raccordement câbles h.t. à vis

COF.TRG1020C3

ZX.0091

ZX.0092

Transformateur professionnel Cofi, 2x5000V, 20mA, primaire 400V, 50Hz, câble électrique 500mm

Transformateur professionnel Cofi, 2x5000V, 20mA, primaire 230V, 50Hz, avec brides, câble électrique 450mm

Transformateur professionnel Cofi, 2x5000V, 20mA, primaire 400V, 50Hz, avec brides, câble électrique 520mm

Raccordement câbles h.t. à vis

Type Kärcher. Raccordement câbles h.t. via connecteurs Ø4,00

CLUB DEI RIPARATORI

SC.2815

ZX.0461

ZX.1332

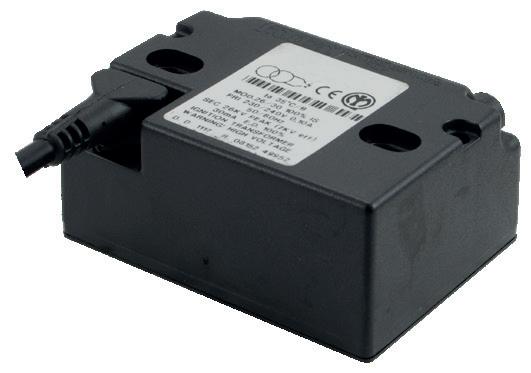

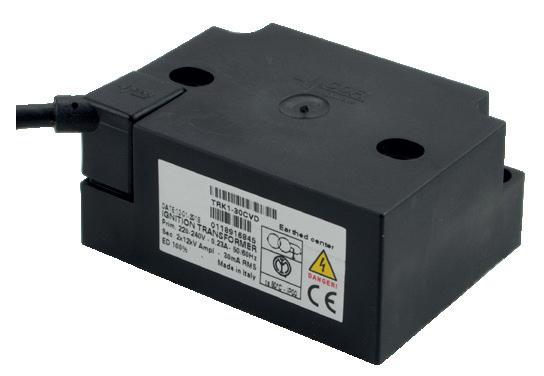

Transformateur électronique Cofi, 2x12KV, 30mA, primaire 220V/240, 50/60Hz, câble électrique 390mm

Transformateur électronique, 26KV, 30mA, primaire 230/240V, 50/60Hz, câble électrique 410mm

Raccordement câbles h.t. via connecteurs Ø4,00

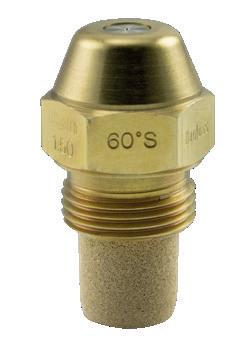

CHAUDIÈRES BUSES FIOUL Danfoss S

Buses fioulDanfoss 60°S

Danfoss H

Buses fioulDanfoss 60°H

Code

gl/h

Code

DA.030F6908

0.50

DA.030H6908

DA.030F6912

0.60

DA.030H6912

DA.030F6914

0.65

DA.030H6914

DA.030F6916

0.75

DA.030H6916

DA.030F6918

0.85

DA.030H6918

DA.030F6920

1.00

DA.030H6920

DA.030F6922

1.10

DA.030H6922

DA.030F6924

1.25

DA.030H6924

DA.030F6926

1.35

DA.030F6928

Conversion table Danfoss S

Danfoss H

Delavan

DA.030H6926

Fluidics

SF/S/H

1.50

DA.030H6928

DA.030F6929

DA.030H6929

Monarch

AR/R

PL/NS

1.65

DA.030F6930

1.75

DA.030H6930

Hago

B/P/ES

H/SS

DA.030F6132

2.00

DA.030H6132

Steinen

Q/S

PH/H

DA.030F6134

2.25

DA.030H6134

DA.030F6136

2.50

DA.030H6136

DA.030F6138

2.75

DA.030H6138

Conditionnement de 10un

Les données sont fournies à titre indicatif. Pour les buses gazole d'un autre type que celles du catalogue demander de plus amples informations

Conditionnement de 10un

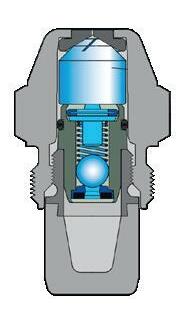

Buses gazole Danfoss 60 °S anti-fuites

Code

DA.030F6728

Buse gazole 1.50 60°S antigoccia

DA.030F6730

Buse gazole 1.75 60°S antigoccia

La pression de la pompe gazole doit être augmentée d'1,6bar pour obtenir le même débit qu'une buse gazole sans robinet anti-fuites

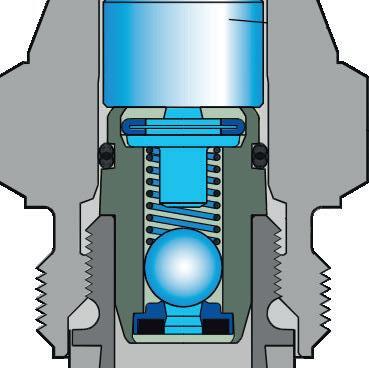

Système robinet anti-fuites interne

Idéal pour réduire les émissions de fumées à l'arrêt de la chaudière

FILTRES FIOUL CDR.7004

CDR.7060

CDR.7005

CDR.0551

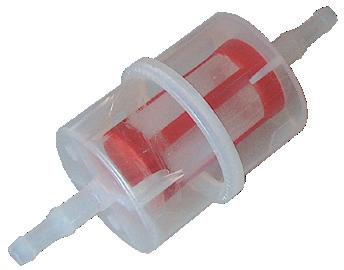

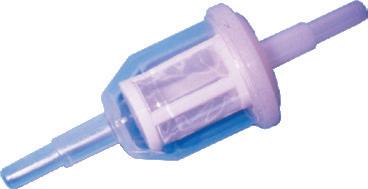

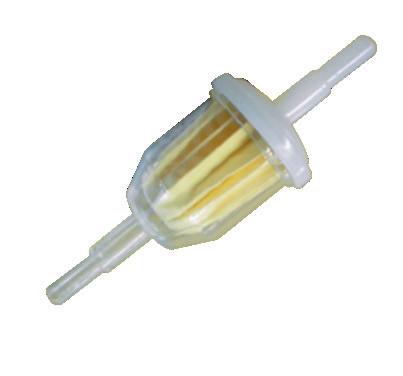

Filtres à fioul en ligne, 43microns

Filtres à fioul en ligne, 152microns

Filtres à fioul en ligne, 300microns

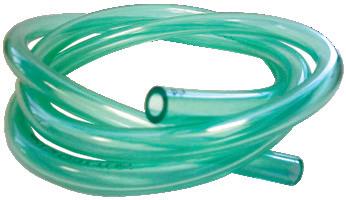

Tuyau fioul, ø7x12mm

Conditionnement 10un

Prix au mètre Fourni en écheveau de 10m

CDR.0430

FG.20101-PL

FG.SET20100

FG.20101-C1

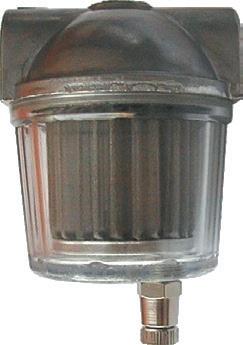

Filtre à fioul en aluminium, G3/8" F-F avec vanne de purge

Filtre à fioul en aluminium, G3/8" F-F

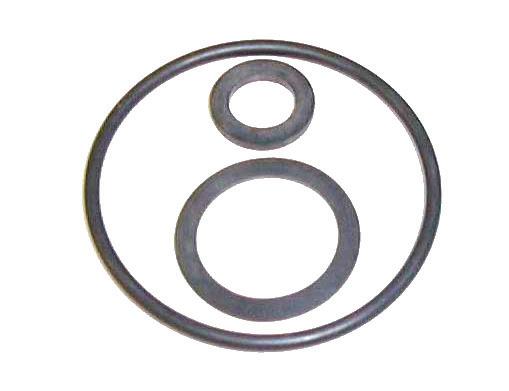

Set joints, pour filtre à fioul en aluminium (réf FG.20101-PL)

Cartouche ondulée, pour filtre à fioul en aluminium réf FG.20101-PL

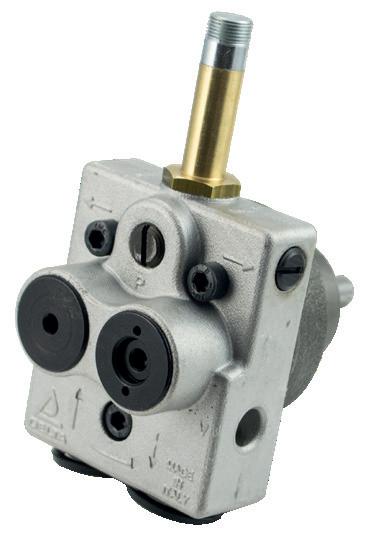

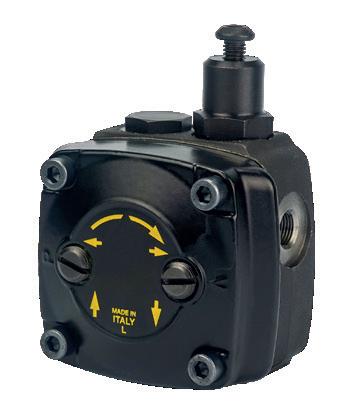

CHAUDIÈRES POMPES FIOUL

CLUB DEI RIPARATORI

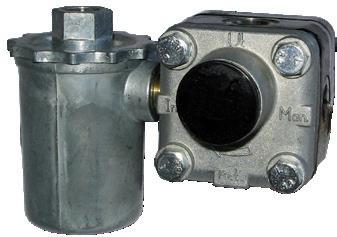

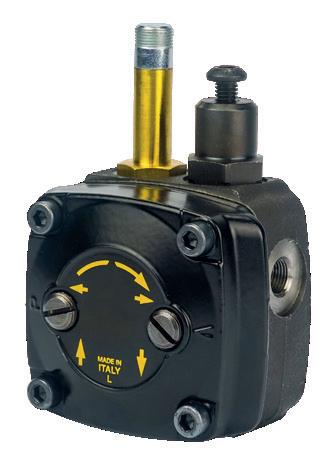

ALUMINIUM bitube avec électrovanne

Bitube sans électrovanne

Bitube avec électrovanne

CDR.0089

Bobine 230V, 50/60Hz, 9W

CDR.0090

Bobine 24V, 50/60Hz, 9W

Code

Rotation vue de l’arbre

Entrée vue de la couverture

CDR.0087

Ss aig.

Droite et/ou gauche

CDR.0088

Inv. aig.

Droite et/ou gauche

Code

Rotation vue de l’arbre

Entrée vue de la couverture

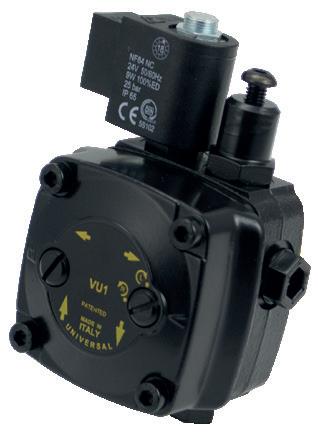

CDR.VDU1R2

Ss aig.

Droite et/ou gauche

CDR.VDU1L2

Inv. aig.

Droite et/ou gauche

Code

Rotation vue de l’arbre

Entrée vue de la couverture

CDR.VMU1R2

Ss aig.

Droite et/ou gauche

CDR.VMU1L2

Inv. aig.

Droite et/ou gauche

ED.0012

ZX.0022

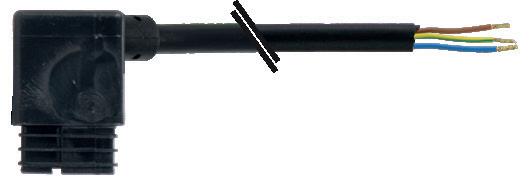

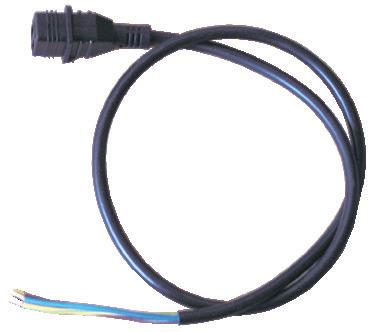

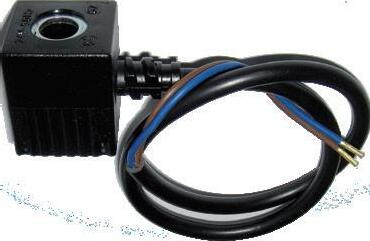

Câble électrique 700mm, pour CDR.0089 et CDR.0090

Kit cartouche + filtre, pour révision pompe à fioul en aluminium CDR.0087 et CDR.0088

CHAUDIÈRES POMPES FIOUL ED.0003

ED.0001

ED.0002

Électrovanne à bobine 230V, pour pompe gazole, entrée G1/8" M, sortie G1/8" F

Électrovanne à bobine 24V, pour pompe gazole, entrée G1/8" M, sortie G1/8" F

Avec câble 700mm

Pompe fioul universelle, peut remplacer tous les autres types, rotation sens ou sens inverse des aiguilles d'une montre, refoulement droit ou gauche, mono ou bitube. Avec bobine 230V et câble électrique de 700mm.

ZX.0679

22mm

13mm

ZX.0106

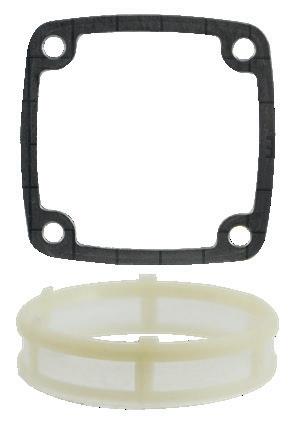

Set joint + filtre

POMPES À FIOUL TYPE KÄRCHER ET WAP Bitube sans électrovanne

Code

Rotation vue de l’arbre

CDR.0705

Ss aig.

CDR.0704

Bitube avec électrovanne

Code

Rotation vue de l’arbre

Bobine

CDR.0703

Ss aig.

230V

CDR.0702

Ss aig.

24V

CDR.0701

Inv. aig.

230V

CDR.0700

Inv. aig.

24V

Inv. aig. A ESAURIMENTO TO BE DISCONTINUED

Pompes à fioul avec électrovanne type Kärcher, avec câble de 500mm, rotation sens ou sens inv. aiguilles d'une montre vue de l'arbre pompe à fioul.

Pompes à fioul sans électrovanne type WAP, rotation sens ou sens inv. aiguilles d'une montre vue de l'arbre pompe à fioul.

CDR.0707

CDR.0706

CDR.0708

CDR.0709

CDR.0710

A ESAURIMENTO TO BE DISCONTINUED

Bobine 230V

Bobine 24V

Câble 500mm

Cartouche filtre

Joint torique

Membrane

CHAUDIÈRES POMPES GAZOLE SUNTEC POUR NETTOYEURS À JET D'EAU HAUTE PRESSION IDROBASE CDR.1850-OD

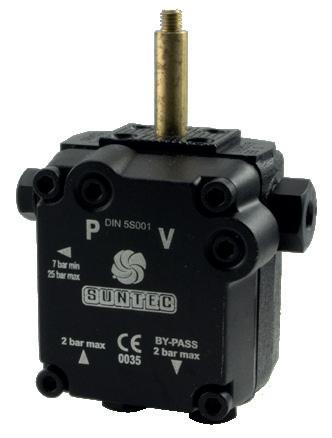

Pompe à gazole, bitube Suntec, rotation antihoraire, refoulement droit (vu de l'arbre)

Pompe à gazole, bitube Suntec, rotation horaire, refoulement droit (vu de l'arbre)

Moyeu Ø32mm, arbre Ø8mm Pression réglable 7 ÷ 15bar

CDR.1851-220

CDR.1851-24

CDR.1852-60

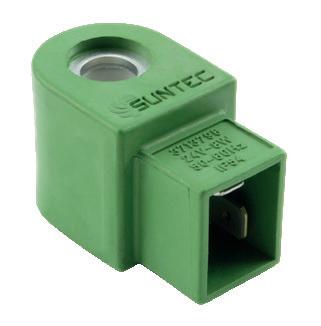

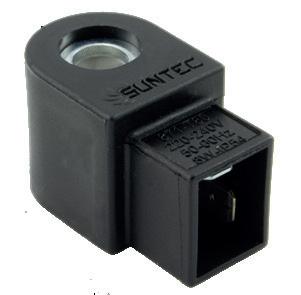

Bobine 220/240V, 50/60Hz

Bobine 24V, 50/60Hz

Câble électrique 600mm

Câble avec prise

CDR.2139

CDR.1854

62mm

71mm

19,7mm

ø50,5mm

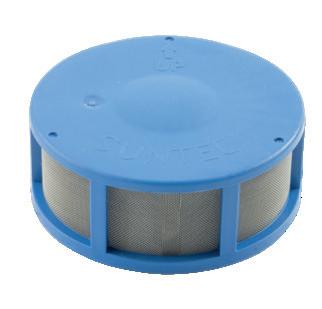

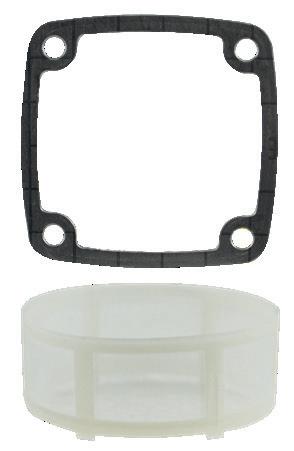

Kit filtre/joint

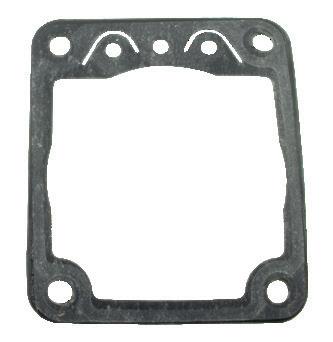

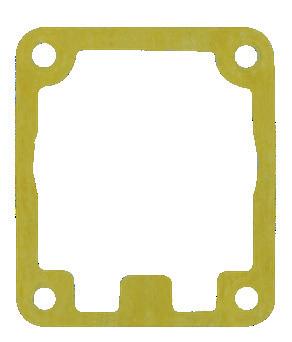

Joint

POMPES FIOUL ÉLECTRIQUES

71mm

CLUB DEI RIPARATORI

CDR.1849-AD

Prévues pour nettoyeurs hobby et semi-professionnels type : Comet, Lavor, Kärcher et Portotecnica

CDR.0689

CDR.0502

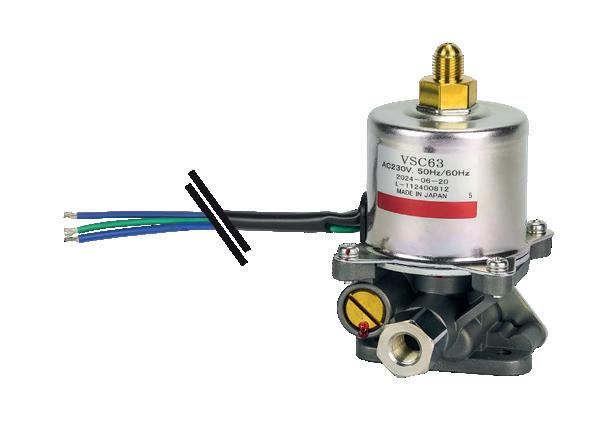

Pompe à fioul électriques VSC63 auto-amorçante, 230V-50/60Hz, 15,5l/h, entrée G1/8" F, sortie G1/8" M longueur du câbles 1m

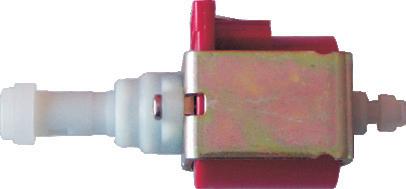

Pompe à fioul électriques à vibration, 230V-50Hz, 15bar, 600cc/min, entrée ø7,5mm, sortie ø14mm, G1/8" M

Buse fioul : 0.75-1.50

Entrée et sortie avec embout en PVC et joint torique en VITON®

*VITON® est une marque déposée Dupont

CHAUDIÈRES THERMOSTATS ET ACCESSOIRES ZX.0121

ZX.0120

ZX.0472

ZX.0275

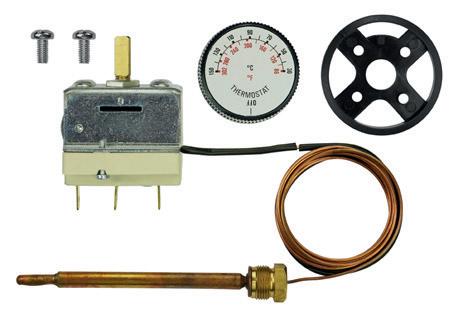

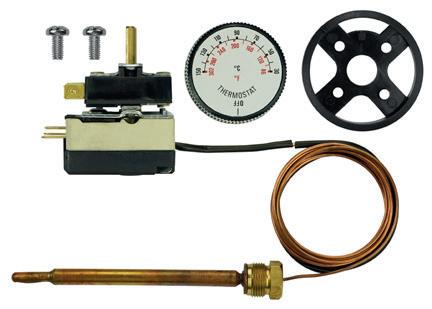

Thermostat 30 - 90°C, capillaire isolé 1500mm, sonde 95x6,5mm

Thermostat 30 - 150°C, capillaire isolé 1500mm, sonde 95x6,5mm

Thermostat 30-90°C à interrupteur, capillaire isolé 1200mm, sonde 95x6,5mm

Thermostat 30-150°C à interrupteur, capillaire isolé 1250mm, sonde 95x6,5mm

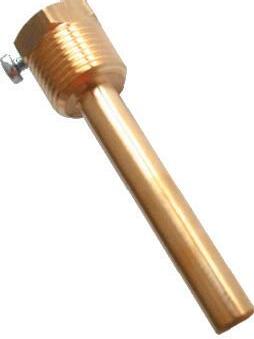

Raccord sonde fileté M14x1

Conditionnement de 5un

5 pour chaque code

CDR.7302

CDR.0598

Réduction en laiton, G1/2" - M14x1, pour thermostat avec sonde

Conditionnement de 5un

5 pour chaque code

CDR.0608

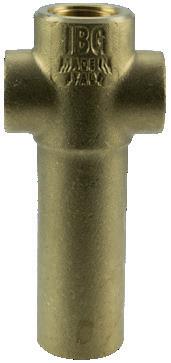

Puisard porte sonde, en laiton 280bar, 160°C 3xG3/8" F - G1/2" F

Conditionnement de 5un

5 pour chaque code

Gaine en laiton, pour sonde thermostat G1/2"M- orif. ø7x101mm

5 pour chaque code

CDR.0096

ZX.2347

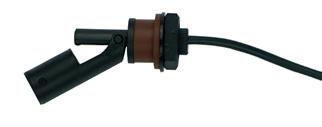

Capteur de niveau, réservoir de fioul, max 1A, câble 1250mm

Compatible avec le diesel, l’essence et le carosènee Orifice sonde ø21,50mm

Set joints de rechange pour CDR.0096 Quantitè 1x5

RACCORDS POMPE FIOUL Z.0399

CDR.0301 10,3мм 10,3mm

21mm

ED.GNTF 10,8mm 10,3мм 10,3mm

20,50mm 22,40мм 22,40mm

22,40мм 22,40mm

14,5мм 14,5mm

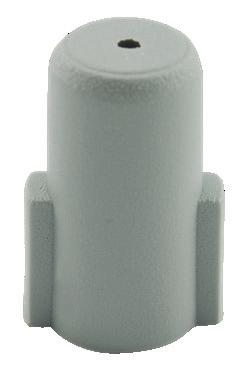

Raccord pompe-moteur, type SM Ø8 Conditionnement de 5un

5 pour chaque code

9,6мм 9,6mm

14,5мм 14,5mm

Raccord pompe-moteur, type Faip TK Ø8 Conditionnement de 5un

5 pour chaque code

14,2mm 14,5мм 14,5mm

Raccord pompe-moteur, type F Ø8 Conditionnement de 5un

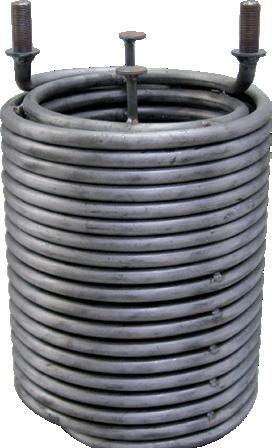

5 pour chaque code

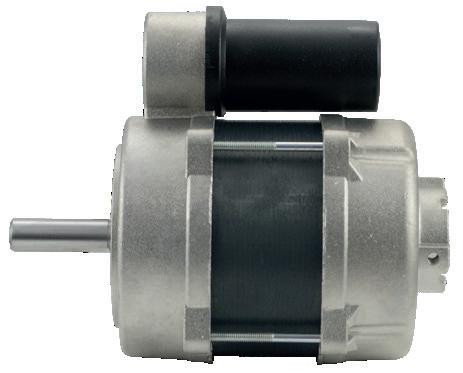

MOTEURS BRÛLEUR CDR.0532

ø32mm

Moteur brûleur 150W, 230V-50Hz, avec moyeu ø32mm, câble 50cm Rotation sens ou sens inv. aig.

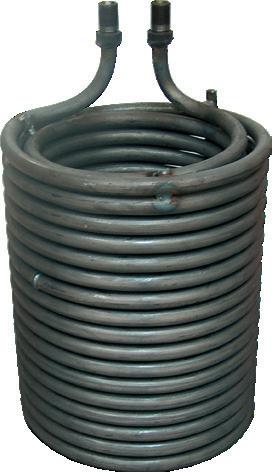

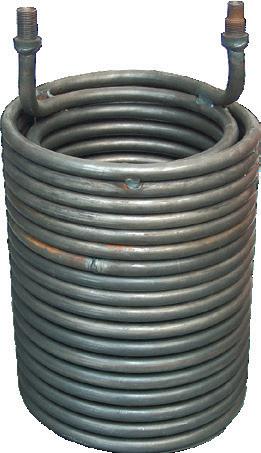

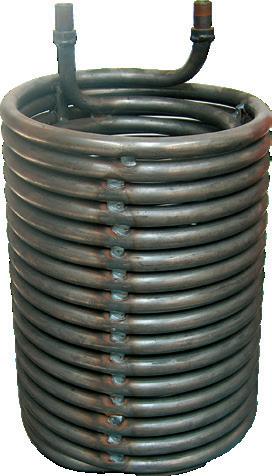

CHAUDIÈRES SERPENTINS 31,5kg

Série

W 5050

PROFESSIONAL TOP

CDR.0662

27kg

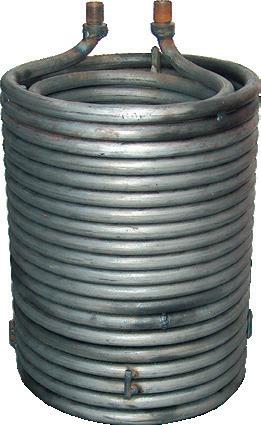

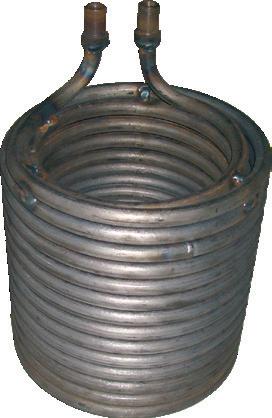

Serpentin CdR S16, pour nettoyeurs type Albert Raccords pour serpentin :G3/8" M-M

8cm

54cm

Série

CDR.0660 Serpentin CdR S14, pour nettoyeurs type Mazzoni Raccords pour serpentin :G1/2" M-M

8cm

22,5cm

51cm

27,5kg

Serpentin CdR S11, pour nettoyeurs type Faip Raccords pour serpentin :G1/2" M-M

46,5cm

STARJET

TK 15, TK 215

SUPERLUX 28,5cm

CDR.0520

25kg

Serpentin CdR S9, pour nettoyeurs type Comet Raccords pour serpentin :G3/8" M-M

FDS

KCB

KCS

KE CLASSIC

CDR.0505

23kg 21,5cm

Serpentin CdR S6, pour nettoyeurs type Sirio Raccords pour serpentin :G1/2" M - G3/8" M

8cm

MATCH BALL

CDR.0518

28kg

Serpentin CdR S7, pour nettoyeurs type Sirio Raccords pour serpentin :G3/8” M - G1/2” M

Série

45,5cm

Série

27cm Construit en tube d'acier soudé,laminé à chaud ø17mm

Construit en tube d'acier soudé,laminé à chaud ø17mm

21,5cm

Série 54cm

28cm Construit en tube d'acier soudé,laminé à chaud ø17mm

47cm

CLUB DEI RIPARATORI

CDR.0522

SKIPPER

KE SUPER: 8350, 8550, 8750 28cm Construit en tube d'acier soudé,laminé à chaud ø17mm

28cm Construit en tube d'acier soudé,laminé à chaud ø17mm

CDR.0488

31kg

Serpentin CdR P2, pour nettoyeurs type Portotecnica Raccords pour serpentin :G1/2” M-M Série

CDR.0554

31kg

Serpentin CdR P4, pour nettoyeurs type Portotecnica Raccords pour serpentin :M26x1,5 M-M Série

25cm

28cm Construit en tube d’acier soudé,laminé à chaud ø17mm

DS2360T,

DS2575T,

Optima DS 1714 Sync DS 2965T Optima DS 1814

DS2960T,

Optima D 1915P

GOLDEN JET

Sync DS 2650T

54,5cm

2960T,

48cm

2360T,

type Lavor LKX NPX4 type Fasa SUNDEK 55

FIRE BOX

28,5cm

Faip HD 200

30cm

Construit en tube d'acier soudé,laminé à chaud ø17mm

30cm

Construit en tube d’acier soudé,laminé à chaud ø17mm

TX.01259

TX.CT00091

51,5cm

22,5cm

STELLA

36,8kg

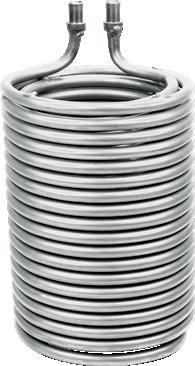

Serpentin CdR S33, pour nettoyeurs Idrobase Raccords pour serpentin: G3/8” M - G1/2” M Série

22,5cm

68cm

24,3kg

Serpentin CdR S34, pour nettoyeurs Idrobase Raccords pour serpentin: G3/8” M-M Série

27kg 8cm

Série

FUTURA MISTRAL JET PROFFY

CDR.0519 Serpentin CdR S8, pour nettoyeurs type Lavor/Fasa Raccords pour serpentin :G1/2" M-M

25cm

44cm

KE EXTRA: 8350, 8550, 8750

GIGANTE (version maximum 220bar)

26,5cm Construit en tube d’acier soudé,laminé à chaud ø17mm

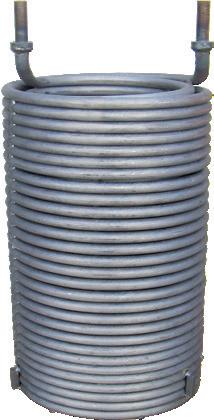

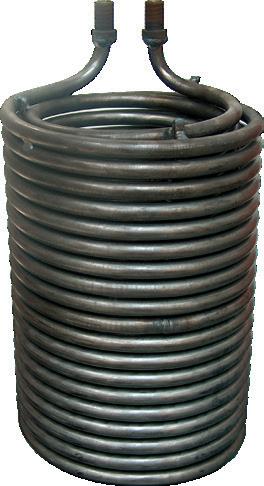

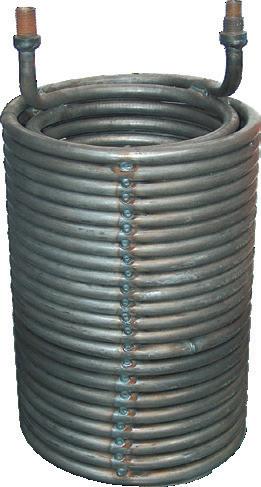

CHAUDIÈRES SERPENTINS CDR.1943

26kg

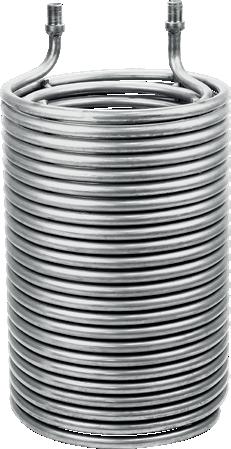

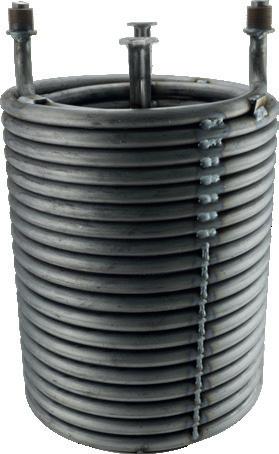

Serpentin CdR S38 pour nettoyeurs type Kärcher Raccords pour serpentin: M22x1,5 M-M

CDR.1944

28kg

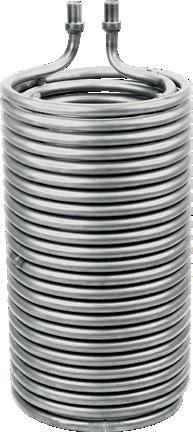

Serpentin CdR S39 pour nettoyeurs type Kärcher Raccords pour serpentin: M22x1,5 M-M

17,5cm

Série HDS

12/18-4S 12/18-4S ADE 12/18-4S Classic 12/18-4SX 12/18-4SX ADE

10/20-4M 10/20-4M Classic 10/20-4MX 10/20-4MX Plus

CDR.1945

35kg

Serpentin CdR S40 pour nettoyeurs type Kärcher Raccords pour serpentin: M22x1,5 M-M

5,5cm

CDR.0477

19kg

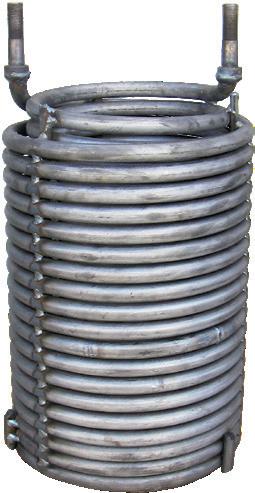

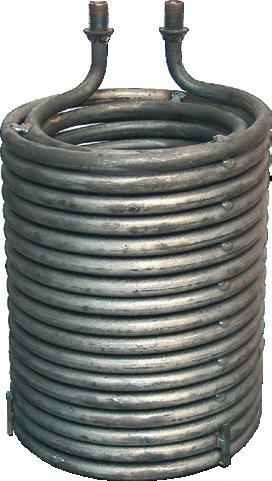

Serpentin CdR S4, pour nettoyeurs type Kärcher Raccords pour serpentin :M22x1,5 M-M Série HDS 500 CI 501 C 550 C 555 C 555 CI 557 CI 590 C 600 C 600 CI 600 CS

32,5cm

698 C 698 CSX 700 C 790 C 790 CI 790 CS 797 CI 801 B 890 C 900 C

26kg

Serpentin CdR S5, pour nettoyeurs type Kärcher Raccords pour serpentin :M22x1,5 M-M

6cm

22kg 6cm

Série HDS 580 610 650 690 750 800 B 800 BE 810

27,5cm

Construit en tube d'acier soudé,laminé à chaud ø17mm

CDR.0481

CDR.0439 Serpentin CdR S2, pour nettoyeurs type Kärcher Raccords pour serpentin :M22x1,5 M-M

6cm

39cm

17,5cm

60cm

13/20-4S 13/20-4SX 13/20-4SX Plus EU

28cm

CDR.0669

28cm

Construit en tube d'acier soudé,laminé à chaud ø17mm

28kg

Serpentin CdR S23, pour nettoyeurs type Kärcher Raccords pour serpentin :M22x1,5 M-M

890 900 900 B 990 1000 BE 1000 DE 1200 DE

44cm

19kg

Serpentin CdR S41, pour nettoyeurs type Kärcher Raccords pour serpentin: M22x1,5 M-M Série HDS

1055

27,5cm

32cm

CDR.1946

48cm

59cm

55cm

Série HDS

5,5cm

CDR.0438

35kg 17cm

Serpentin CdR S1, pour nettoyeurs type Kärcher Raccords pour serpentin :M22X1,5 M-M

Série HDS

28cm

Construit en tube d'acier soudé,laminé à chaud ø17mm

995 EUR

1210 1250 1290 1390

12/14, 9/14 ST

28cm Construit en tube d'acier soudé,laminé à chaud ø17mm

Intérêt

Série HDS

52cm

695 M ECO 995 M ECO 695 S EUR M ECO B/N/L 895 SUPER EUR 895 M ECO SUPER M ECO 895 S EUR SB HDS 695 895 4M ECO SB HDS 695 WERT 995

54cm

895 S 895 SPECIAL 895 SX 945 995 1291 ST SB HDS 695 SUPER SUPER SX

50cm

Série HDS 655 695 695 S 695 SX 699 745 755 795 891 ST

Hauteur

Diamètre

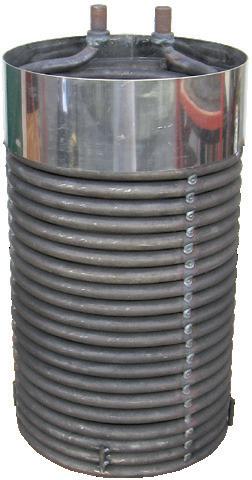

32cm Construit en tube en acier soudé,laminé à chaud ø21mm

Intérêt

Hauteur

Diamètre

TX.01259

22,5

51,5

26,5

CDR.0481

6.0

50,0

28,0

TX.CT00091

22,5

68,0

26,5

CDR.0669

5.5

54,0

28,0

CDR.0662

22,5

51,0

27,0

CDR.0518

21.5

54,0

28,0

CDR.0477

6,0

39,0

27,5

CDR.0519

8.0

44,0

28,5

CDR.1944

5,5

59,0

27,5

CDR.0660

8.0

54,0

28,5

CDR.0439

6,0

44,0

28,0

CDR.0554

25.0

54,5

30,0

CDR.0520

8,0

45,5

28,0

CDR.0488

25.0

48,0

30,0

CDR.0522

8,0

46,5

28,0

CDR.0438

17.0

52,0

32,0

CDR.0505

21,5

47,0

28,0

CDR.1943

17.5

55,0

32,0

CDR.1945

5,5

48,0

28,0

CDR.1946

17.5

60,0

32,5

Mesures en cm

CHAUDIÈRES CHAUDIÈRES COMPLETE

CLUB DEI RIPARATORI

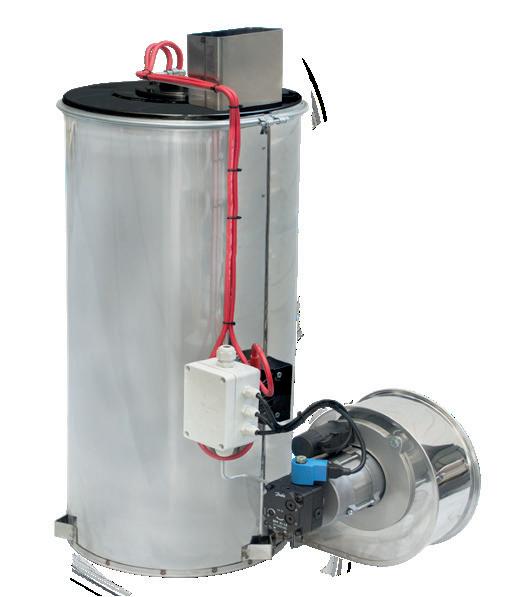

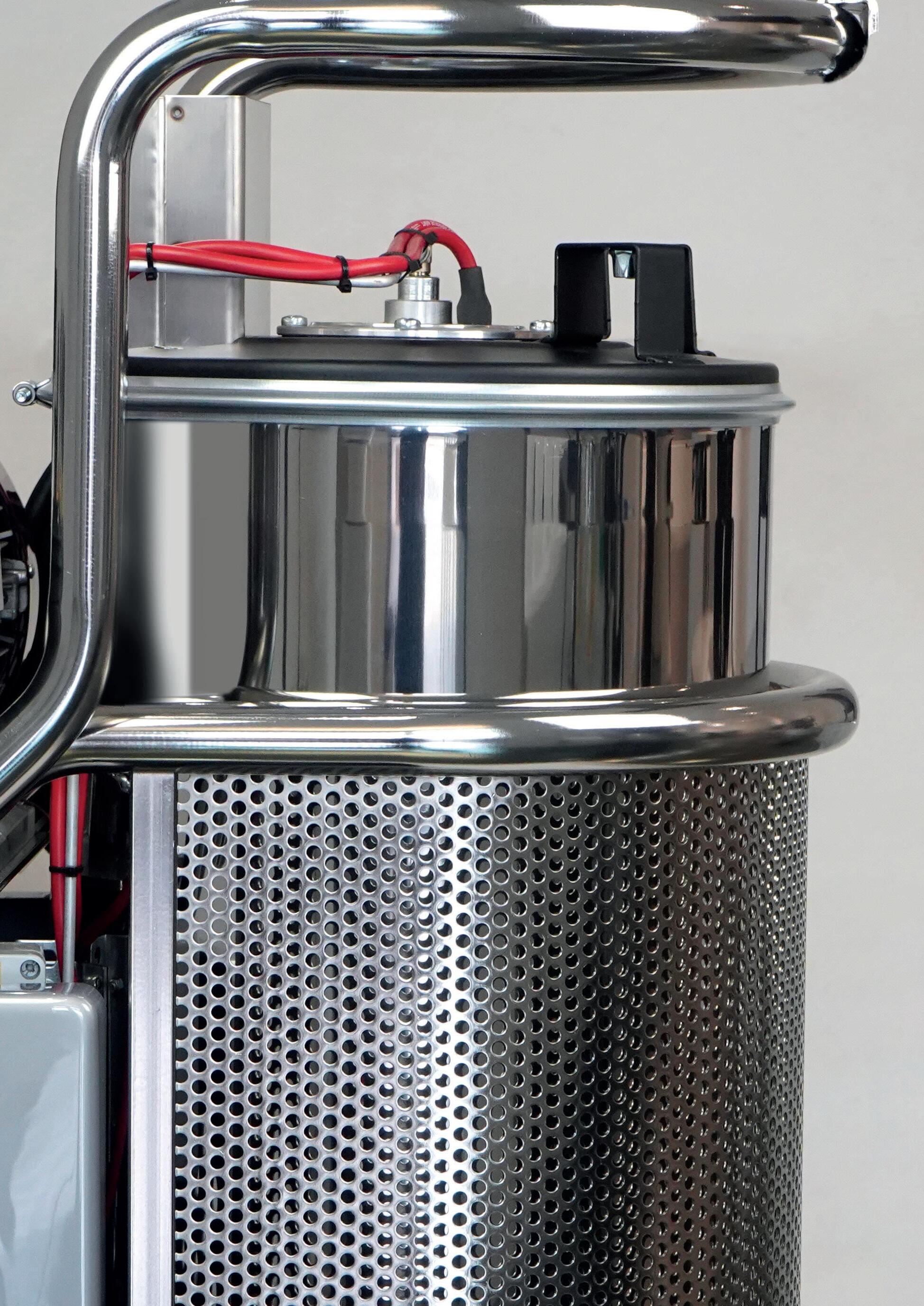

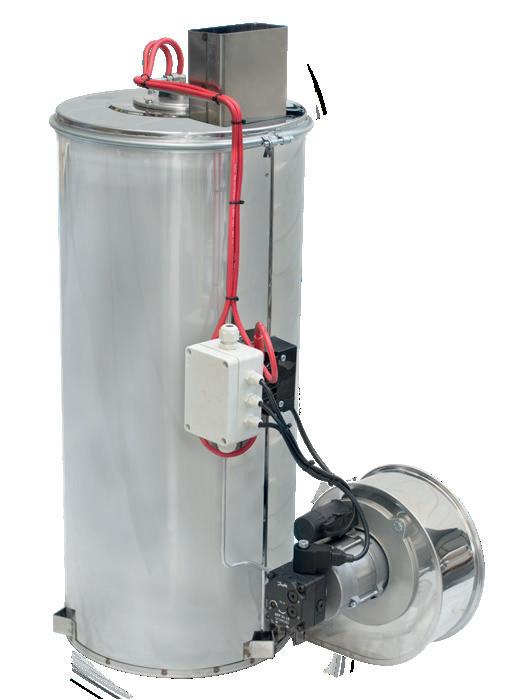

CDR.0006 Chaudière VERTICALE, revêtement latéral extérieur en acier inox AISI 430. • Rendement : 90% • Buse gazole: 1,50gl/h • Consommation max fioul : 5,70kg/h Transformateur d’allumage 1x230V-50Hz, 18mA, 2x4000V, moteur brûleur 230V-50Hz, 150W, pompe gazole à électrovanne 240V. Dimensions: 56 x 32 x 65cm

50kg

17l/min

58.000Kcal, 220bar, 17l/min

TX.01237 Chaudière VERTICALE chemise extérieure en acier inox AISI 430. • Rendement : 91% • Buse gazole: 1,75gl/h • Consommation max. gazole: 6,65kg/h Transformateur d’allumage1x230V50Hz, 18mA, 2x4000V, moteur brûleur 230V-50Hz, 150W, pompe gazole à électrovanne 24V. Dimensions: 56 x 32 x 84cm

68.000Kcal, 220bar, 21l/min

CDR.0006-SS Chaudière VERTICALE, serpentin en acier inox AISI 304, avec revêtement latéral extérieur en acier inox AISI 430. • Rendement : 90% • Buse gazole: 1,50gl/h • Consommation max fioul : 5,70kg/h Transformateur d'allumage 1x230V-50Hz, 18mA, 2x4000V, moteur brûleur 230V-50Hz, 150W, pompe fioul avec électrovanne 240V.Dimensions : 56 x 32 x 65cm

50kg

17l/min

58.000Kcal, 220bar, 17l/min

63kg

21l/min

TX.0005 Chaudière VERTICALE chemise extérieure en acier inox AISI 430. • Rendement : 91% • Buse gazole: 1,75gl/h • Consommation max. gazole: 6,65kg/h Transformateur d’allumage 1x230V50Hz, 18mA, 2x4000V, moteur brûleur 230V-50Hz, 150W, pompe gazole à électrovanne 24V. Dimensions: 56 x 32 x 84cm

60kg

500bar - 21l/min

68.000Kcal, 500bar, 21l/min

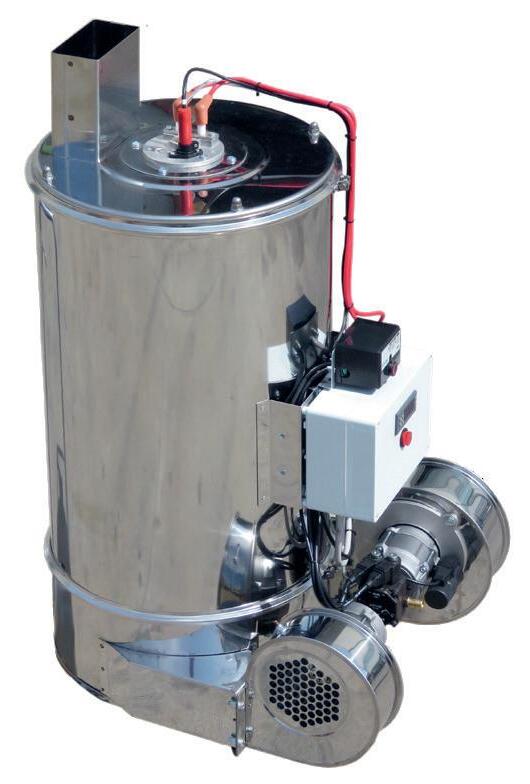

CDR.0007 Chaudière VERTICALE, chemise extérieure en acier inox AISI 430. • Buse gazole: 2.50gl/h

40l/min

Chaudière équipée de • Transformateur d’allumage • 2 moteurs brûleur • Thermostat • Pompe gazole à double électrovanne 230V • Contrôle flamme • Double ventilateur d'expulsion des fumées • Tuyau serpentin Ø 21 mm, Longueur 46 m Dimensions: 62 x 52 x 100cm

100.000Kcal, 220bar, 40l/min

FRANÇAIS Copyright© de ce catalogue propriété d’IDROBASE GROUP® Srl. La lecture, la consultation et la diffusion sur papier ou en format électronique sont autorisées à usage personnel. Aucune utilisation à des fins commerciales n’est autorisée, ni aucune modification sans l’autorisation écrile de IDROBASE GROUP® Srl. Ce catalogue annule et remplace le précédent. Ce catalogue fournit des informations générales sur les produits offerts par IDROBASE GROUP® Srl. Il est destiné aux revendeurs, installateurs, concepteurs et à tous ceux possédant déjà des connaissances adéquates - desdits produits et des matériaux avec lesquels ils sont réalisés, ainsi que de leurs caractéristiques, performances et fonctionnement; il ne s’adresse donc pas aux consommateurs, lesquels doivent obligatoirement, pour la manipulation, l’installation ou toute opération portant les biens décrits ici, s’adresser à un personnel qualifié et compétent. Le personnel spécialisé doit également considérer ce catalogue comme une présentation essentiellement commerciale ne contenant pas les spécifications techniques nécessaires lesquelles pourront être demandées à Idrobase -, et ne pouvant donc à elle seule constituer une référence en vue de la conception, de la réalisation ou de la mise en place de tout type d’installation. Les illustrations, les caractéristiques techniques, les fonctions et autres informations fournies ici sur les produits, systèmes, installations et autres se basent sur l’état actuel de la technique: seules les informations immédiates peuvent toutefois être reportées ici, sans tenir compte de l’ensemble de données nécessaires à la conception, la réalisation et l’installation d’un quelconque système, lesquelles devront être à chaque occasion évaluées avec attention par les concepteurs et installateurs. Pour toute information détaillée sur tous les produits figurant dans ce catalogue, il est donc nécessaire de s’adresser à notre siège, où un personnel compétent est à votre disposition pour toute question. Toutes les illustrations de ce manuel peuvent différer légèrement de la réalité et doivent donc être considérées comme de simples représentations similaires à la réalité. Nous nous réservons le droit d’apporter des modifications à tous nos produits. Pour cette raison également, un contact direct avec notre siège est nécessaire. En cas de problème d’interprétation, le texte original en langue italienne fait foi. En cas de nouvelle publication, cette édition ne sera plus valable.

A day in Idrobase Group

Idrobase Group Srl Via dell’Industria, N. 25 35010 Borgoricco (PD) Italia T: +39 049 9335903 r.a.

Reconnaissance de maximale fiabilité commerciale

Rev.01_2026-07
