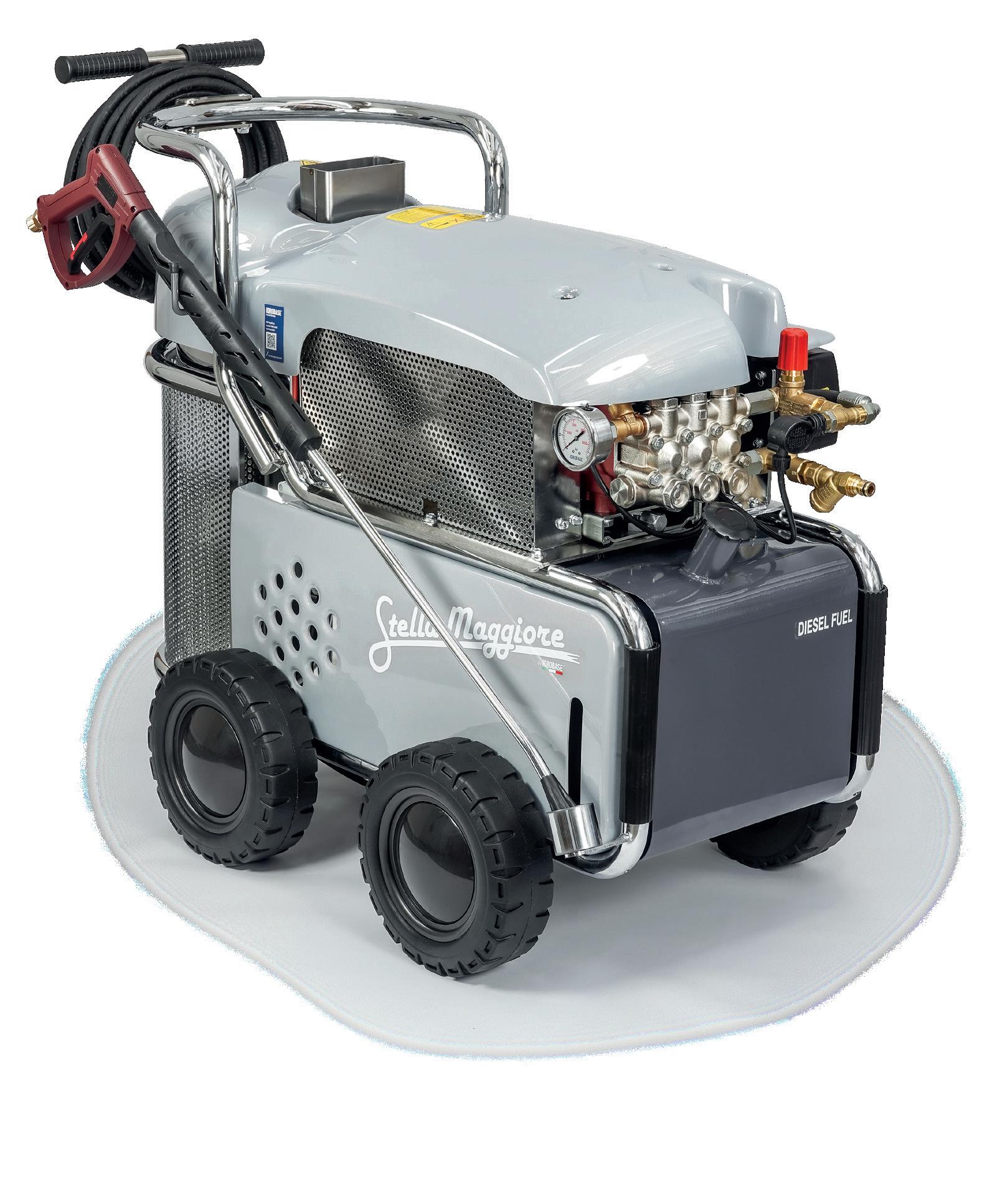

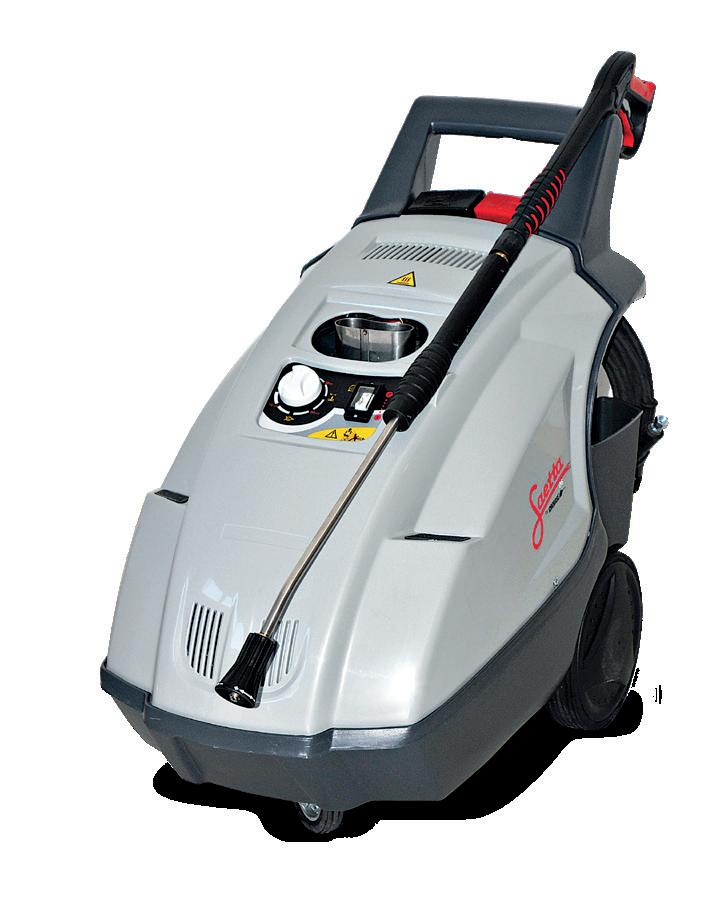

Stella h.p. washer
L’ÉCOSYSTÈME
QUI VALORISE CHAQUE ÉLÉMENT.

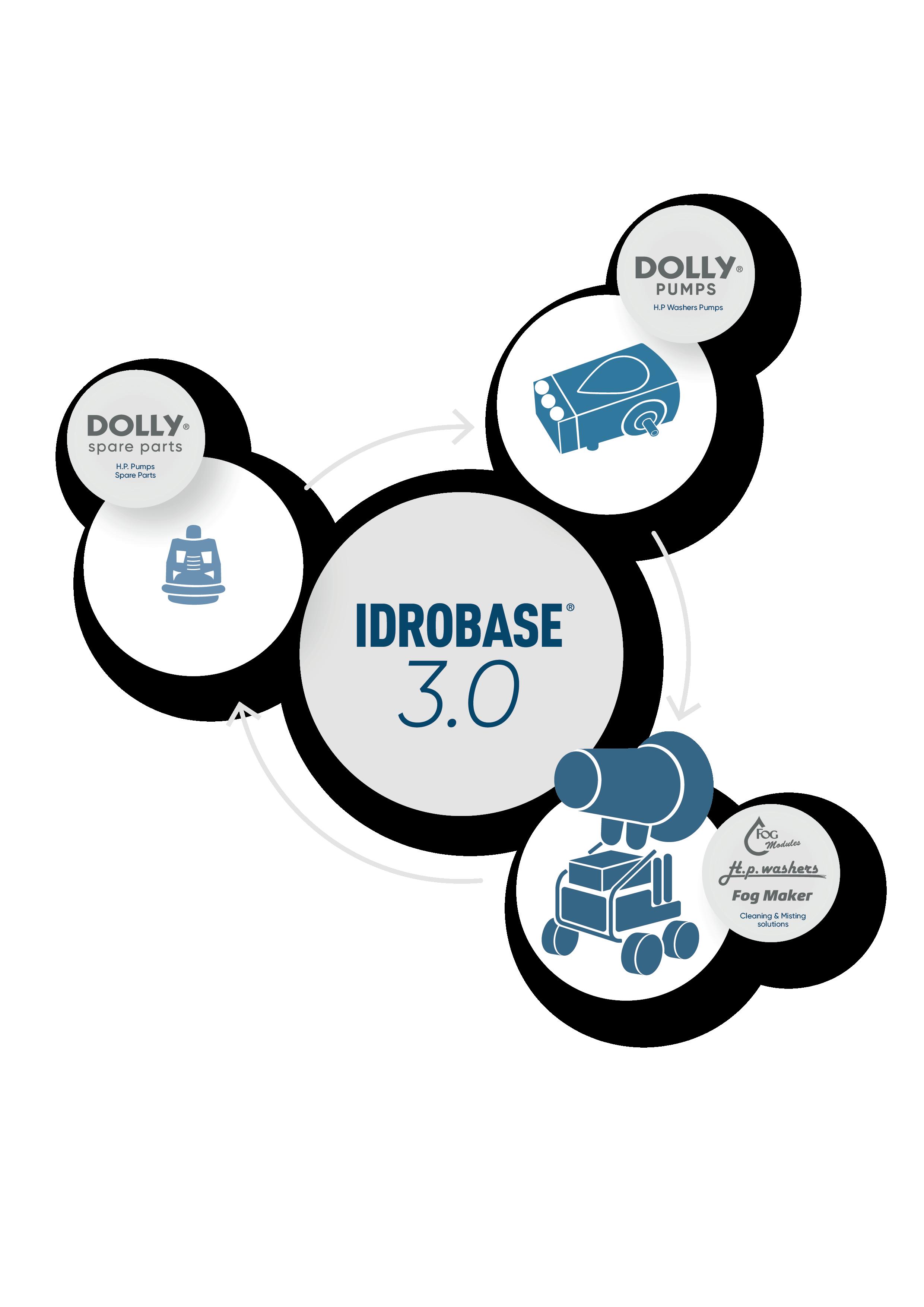

IDROBASE 3.0 est une solution complète qui réunit:
• la fiabilité de Dolly Spare Parts®
• a qualité brevetée et garantie de Dolly Pumps®
• ainsi que les hautes performances des nettoyeurs haute pression, des brumisateurs et des systèmes de brumisation.
Vous pouvez désormais passer de la simple réparation de votre pompe, grâce au catalogue Dolly Spare Parts (n°1 mondial), au remplacement de celle-ci par une pompe Dolly dotée de composants internes de la marque Idrobase, jusqu’au choix d’une solution complète Made in Italy pour les secteurs du nettoyage et de la brumisation.
Trois éléments au sein d’un seul système intégré, connectés et alignés par une vision industrielle cohérente axée sur la performance et la durabilité à long terme.

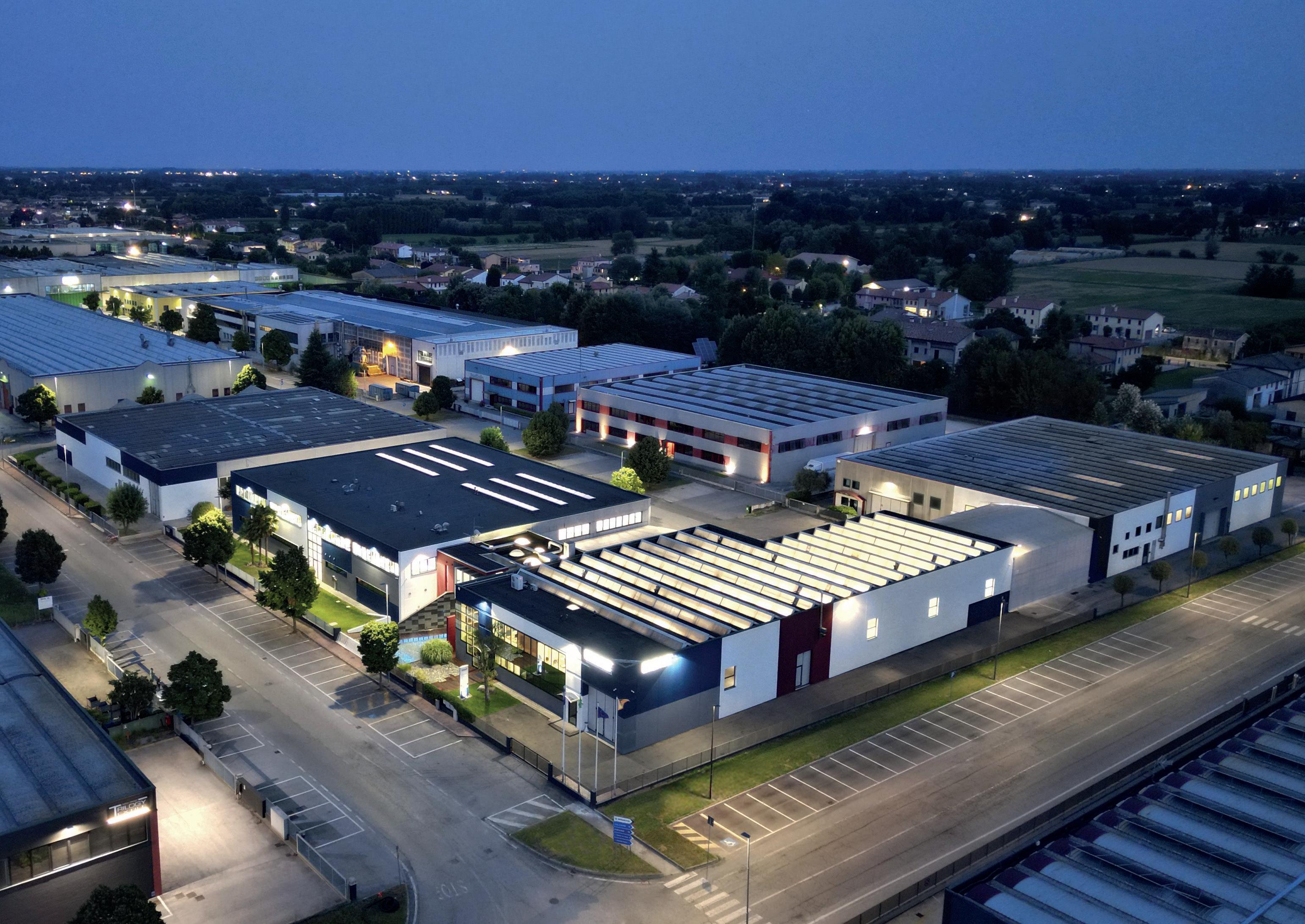

HEADQUARTERS OFSOLUTIONS
Borgoricco, Padova, Italy
LES 12 SECTEURS D’ACTIVITÉS
Cleaning & Misting tailor-made systems
Industrial Misting

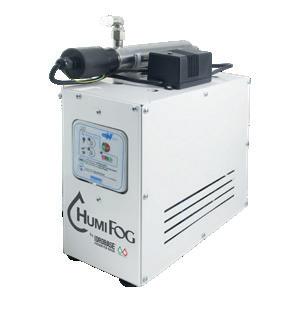

Humi Food
ENJOY YOUR LIFE NIGHT AND DAY
Outdoor Furniture
IDROTECH

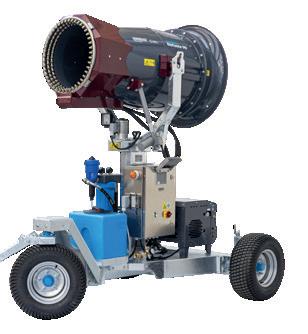

Fog Makers Cannons
Residential & Commercial Misting
BKM ®, Disinfection & Sanitization
CLUB DEL MISTING
Misting Accessories
IDRO INNOVA
IDROTECH
IDROTECH
IDROSAN
NOUS SOMMES DANS LA DIVISION
CLUB DEI RIPARATORI
Dolly Spare Parts ® for pumps
CLUB DEI RIPARATORI

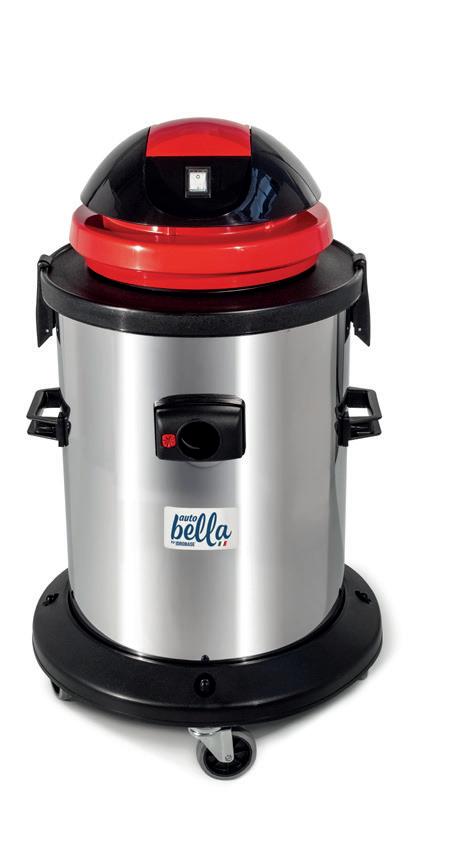

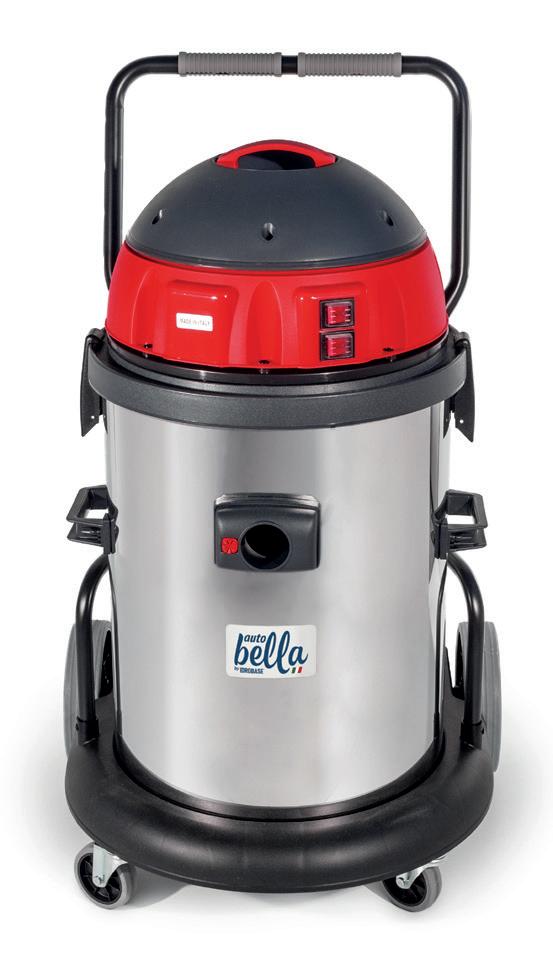

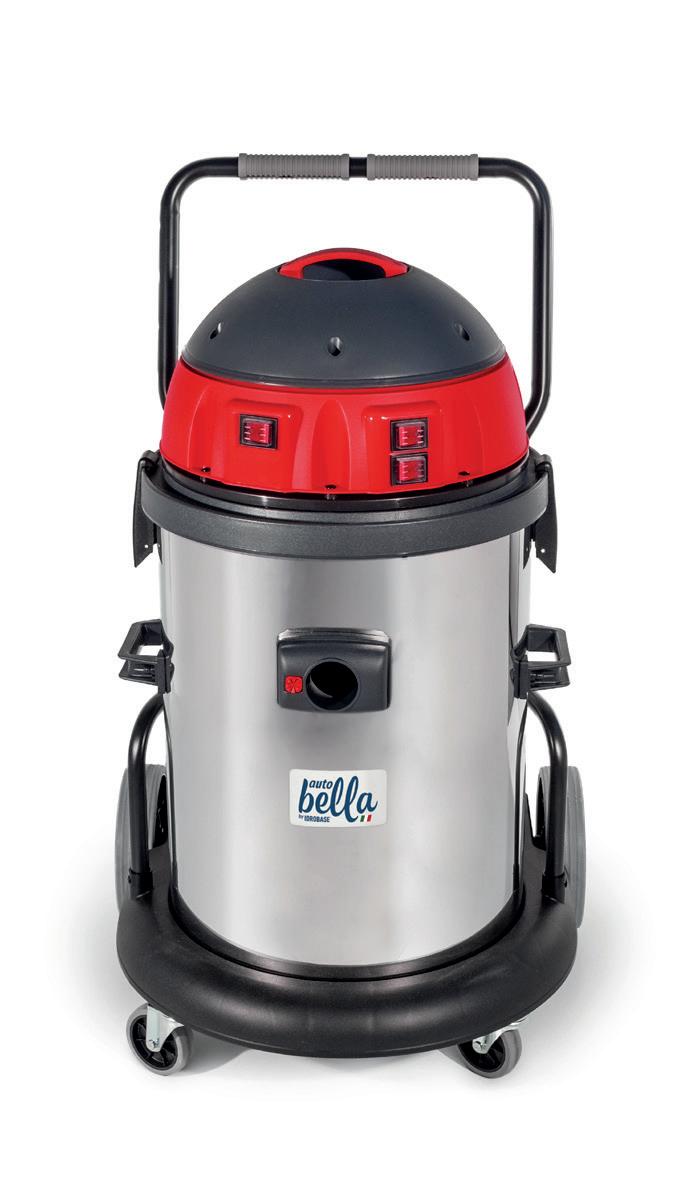

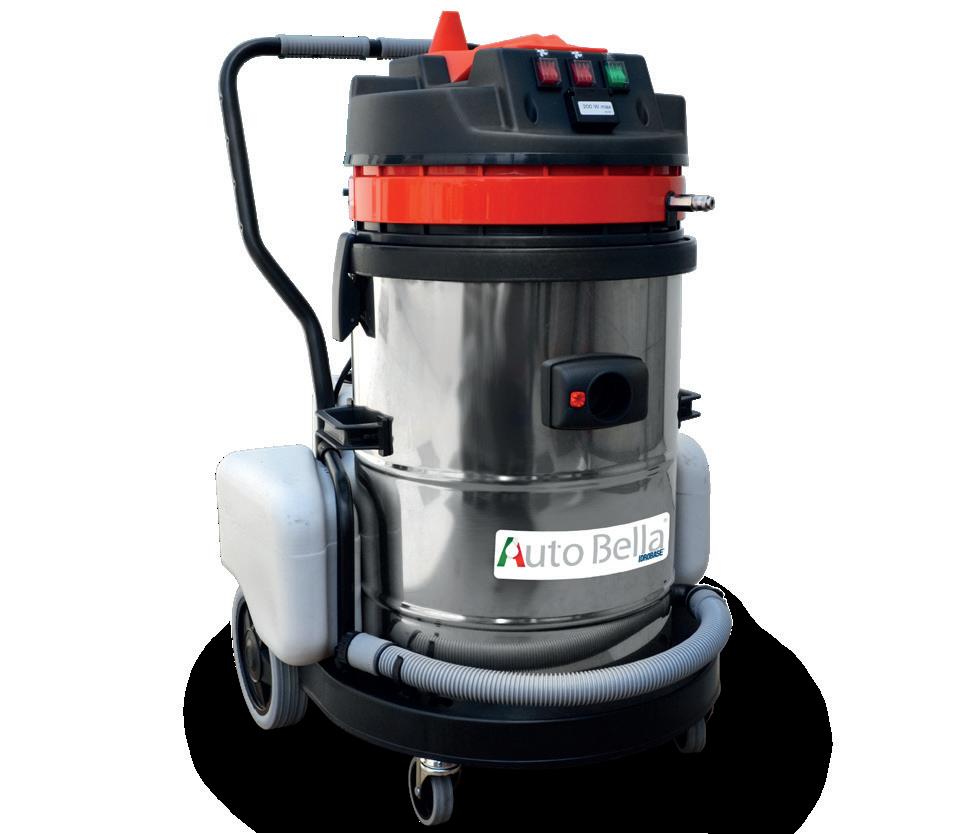

Autobella ® & Car Wash Accessories
CLUB DEI RIPARATORI
HP Washers Accessories & Spare Components
IDROBASE
Cleaning Machines
IDROBASE
Cleaning Machines
NOS COMMERCIAUX
FEDERICA MAZZONETTO
Service commercial
federica.m@idrobasegroup.com
+39 049 9336787
+39 351 9491766
ITA/ENG/FRA
domaine de compétence
PAMELA CALLEGARO
Responsable commercial
pamela.c@idrobasegroup.com
+39 049 9336724
+39 346 2894708
Idrobase_CDR
ITA/ENG/FRA domaine de compétence
MARCO FERRARESE
Développement marchés stratégiques & Responsable commercial Idrobase Ningbo
marco.f@idrobasegroup.com
+39 349 7784775
marcof-ibg
ITA/ENG/RUS domaine de compétence
SILVIA VANZO
Service commercial
silvia.v@idrobasegroup.com
+39 049 9336726
+39 351 5970267
Silvia_CdR
ITA/ENG/ESP/DEU domaine de compétence
NOS TECHNICIENS
BRUNO BAESSO
Service des achats & Recherche produits
bruno.b@idrobasegroup.com
+39 049 9336736
+39 347 9277664
ITA/ENG
LUCA SARTOR
Responsable du service technique
luca.s@idrobasegroup.com
+39 049 9336755
+39 348 7004172
ITA/ENG
DOMAINE DE COMPÉTENCE
FEDERICA MAZZONETTO (Italie, Roumanie)
MARCO FERRARESE (États-Unis, Canada, Russie, Ukraine, Inde, Kazakhstan, Ouzbékistan)
PAMELA CALLEGARO (Europe, Afrique du Nord, Japon, Australie, Afrique du Sud)
SILVIA VANZO (Amérique centrale et du Sud, Allemagne, Autriche, République tchèque, Slovénie, Croatie, Bosnie, Serbie, Pologne, Hongrie, Estonie, Vietnam, Thaïlande, Taïwan )

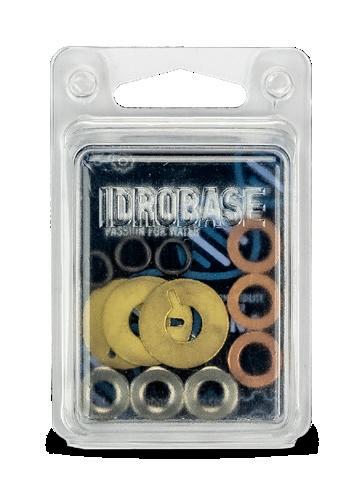

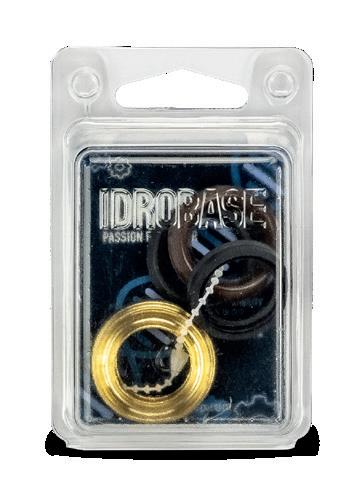

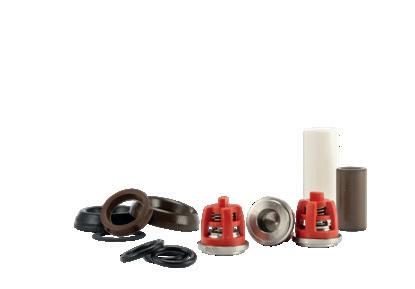

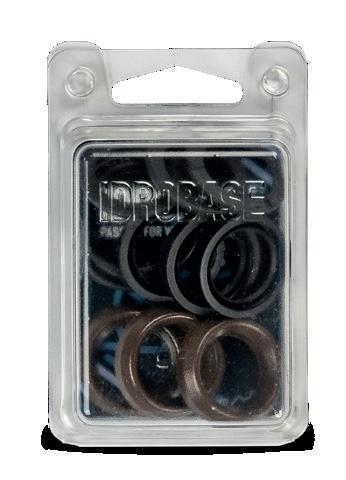

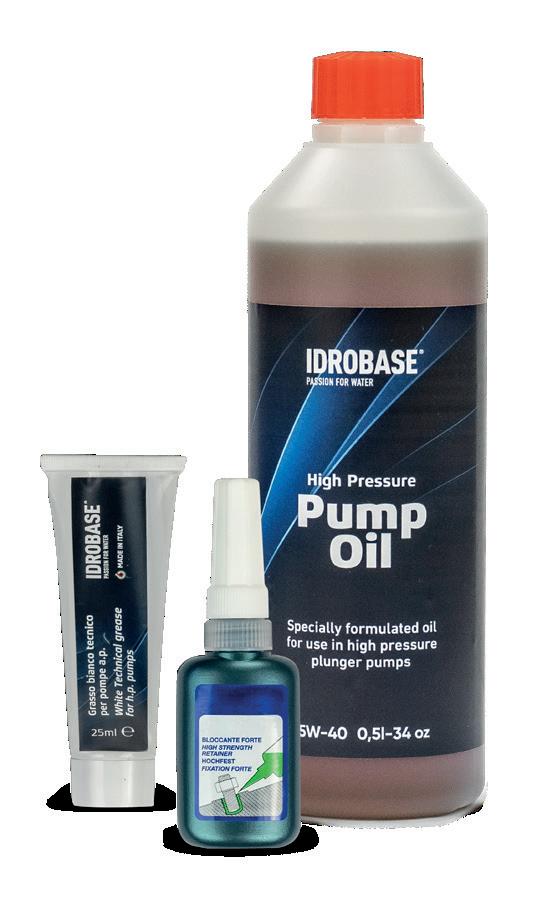

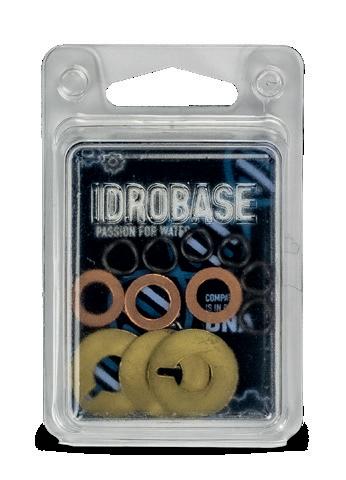

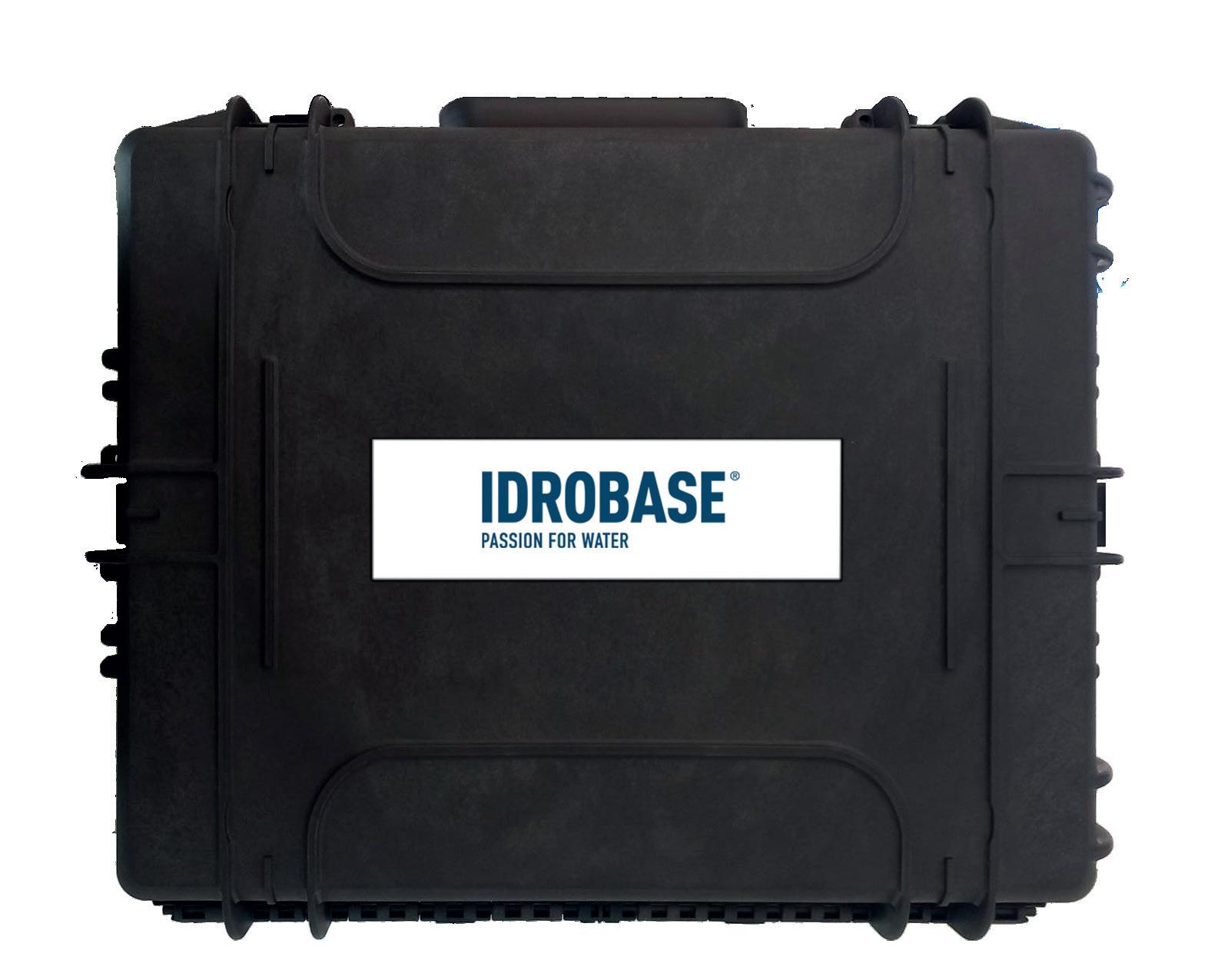

Set d’entretien pompe 750heures
Données techniques
ZX.2218
ZX.2219
Optionnel Code
ZN.EC100B4N4N
ZX.2056
ZN.EC200B4N4N
ZX.2058
CDR.7062-L
ZX.0334
ZX.7109
ZX.7110
C.MEG15045
C.MEG1512
CDR.1593-045
CDR.1593-120
ZX.0748-045
ZX.0748-120

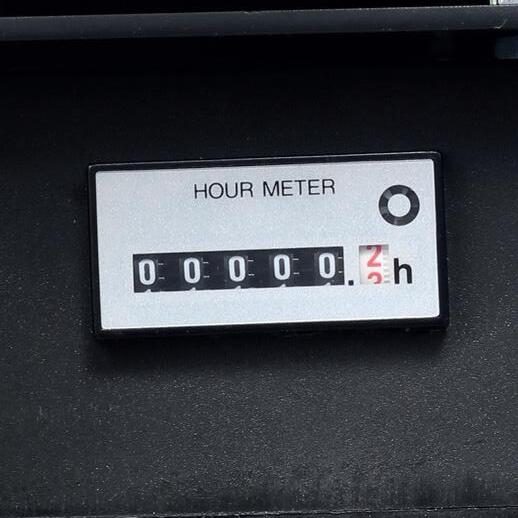

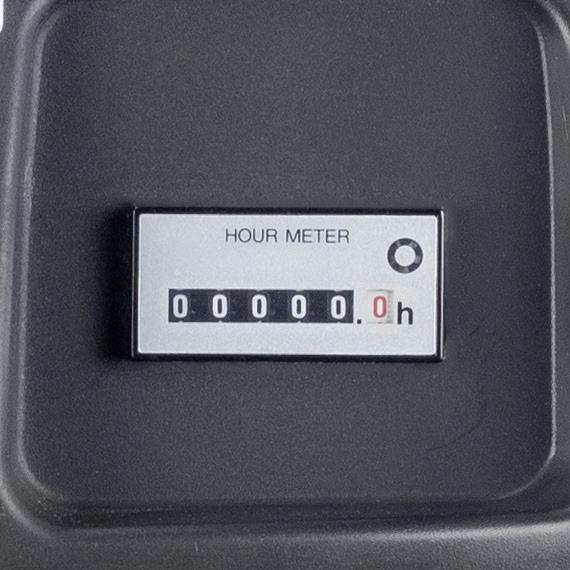

COMPTEUR D'HEURES
Pour programmer les interventions préventives = maintien des performances
Données techniques
Description
Tube hp R2 3/8" 10m, M24x1,5 F-F
Tube hp R2 5/16" 10m, M24x1,5 F-F
Tube hp R2 3/8" 20m, M24x1,5 F-F
Tube hp R2 5/16" 20m, M24x1,5 F-F
Raccord tubes, M22x1.5 M-M
Raccord tubes, M24x1.5 M-M
Lance professionnelle de 1200mm, G1/4" M-1/4" NPT-F
Lance professionnelle de 1500mm, G1/4" M-1/4" NPT-F

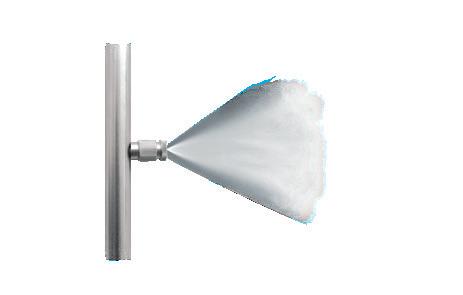

Buse hp angle 15°, facteur débit 045, 1/4" NPT-M
Buse hp angle 15°, facteur débit 120, 1/4" NPT-M
Buse rotative 400bar, facteur de débit 045, G1/4" F
Buse rotative 400bar, facteur de débit 120, G1/4" F
Tête de sablage avec tube PVC 4m, sonde inox et buse hp 045
Tête de sablage avec tube PVC 4m, sonde inox et buse hp 120
Données, tableaux et illustrations sont exclusivement fournis à titre indicatif. Le fabricant se réserve le droit de les modifier sans préavis.

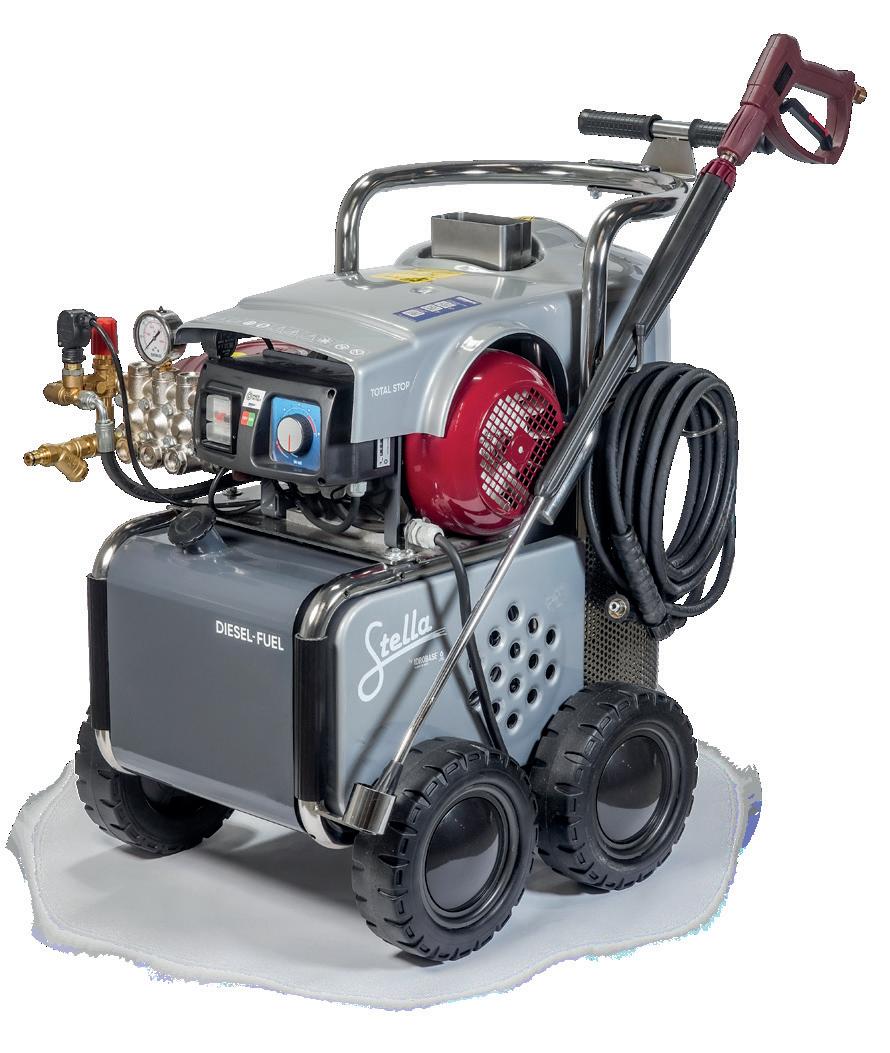

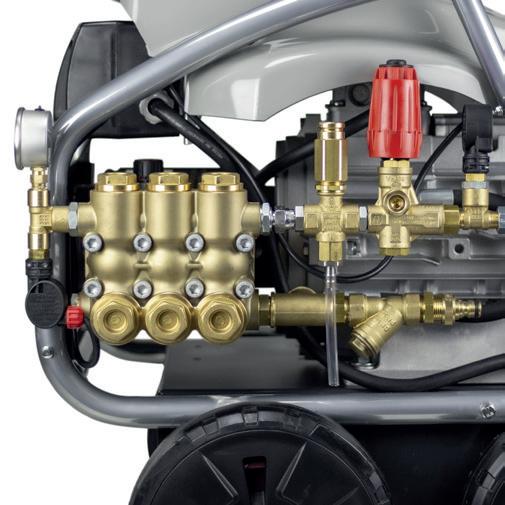

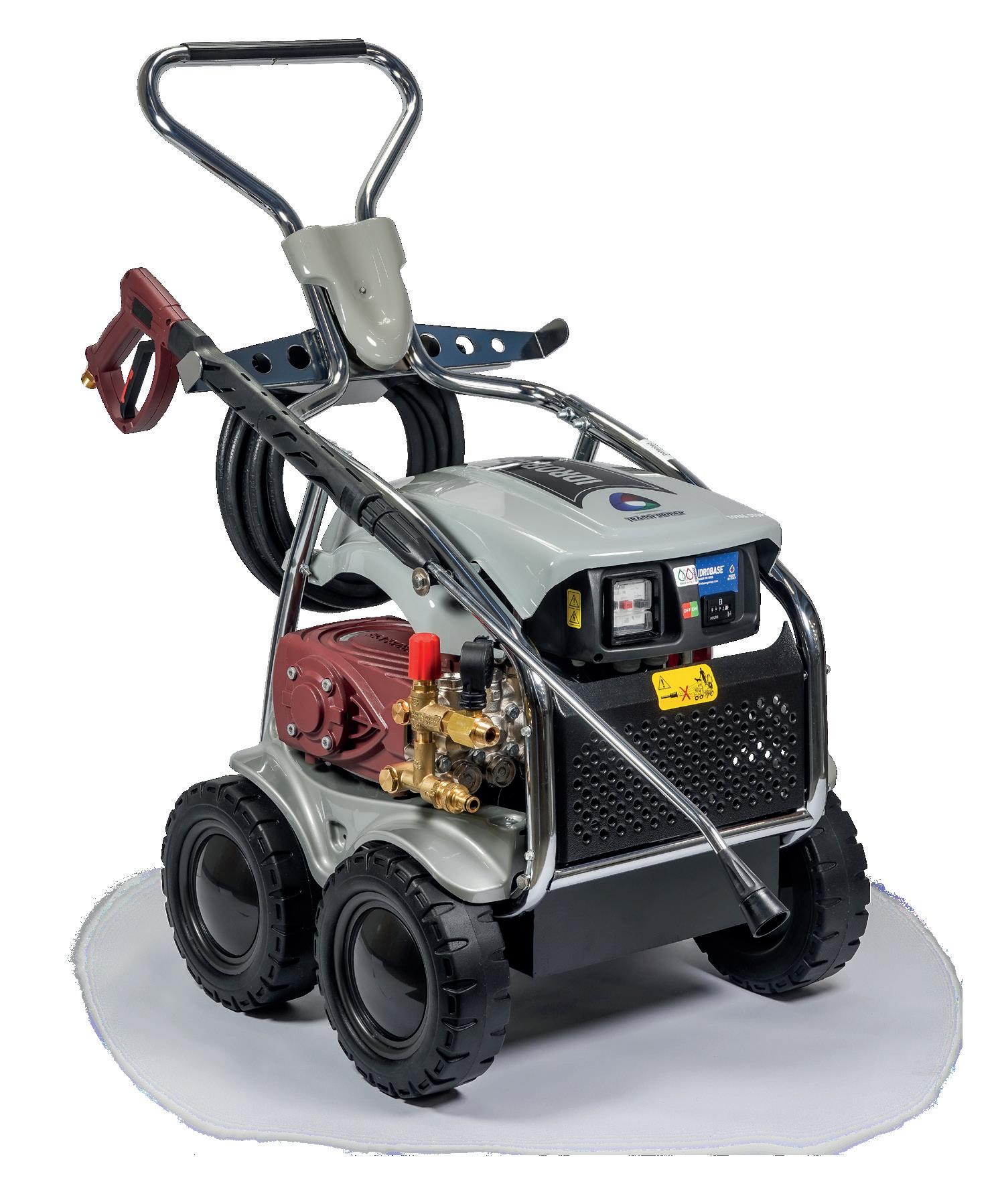

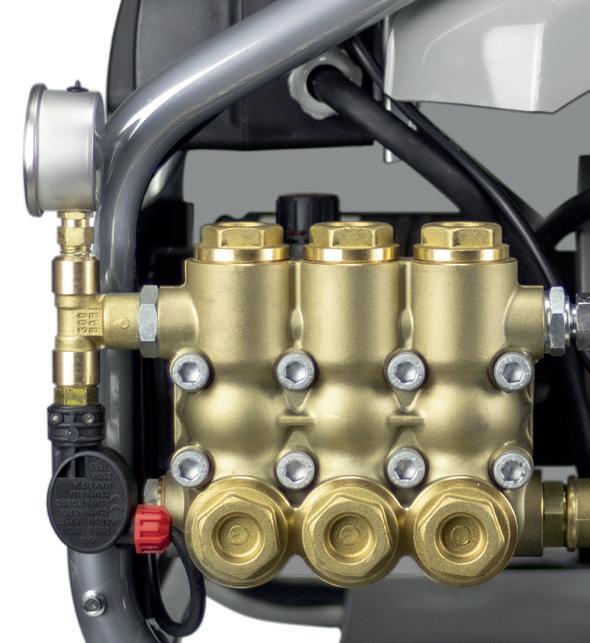

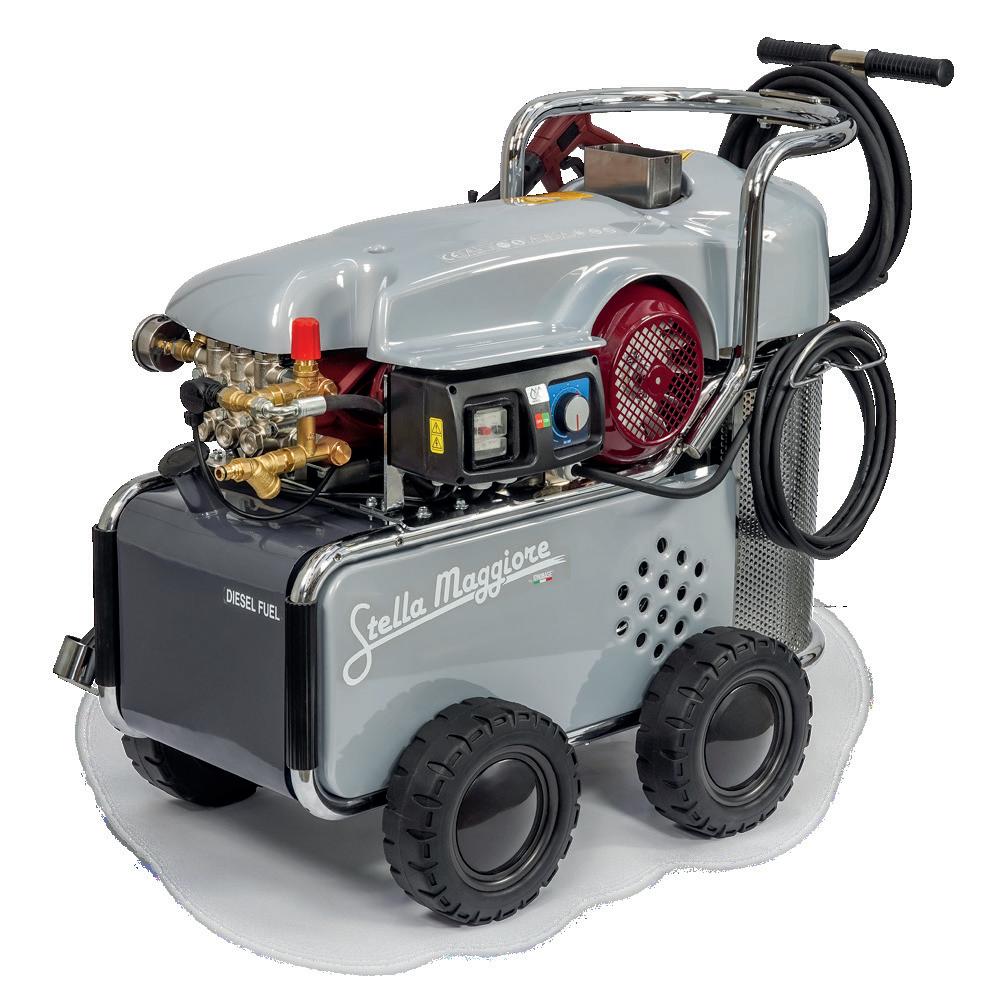

POMPE INDUSTRIELLE
1450g/min = utilisation en continu
• Châssis tubulaire en acier thermolaqué
Capot thermoformé en polystyrène

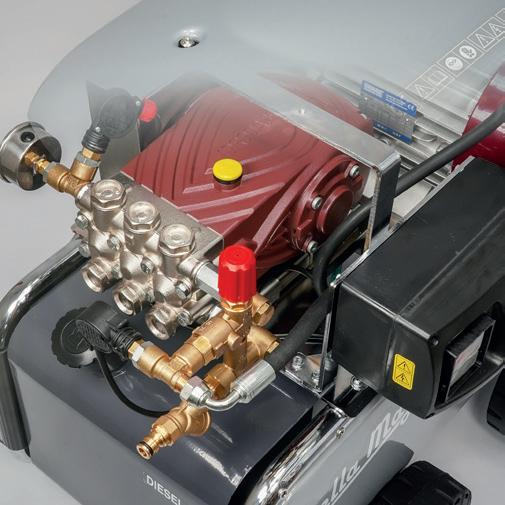

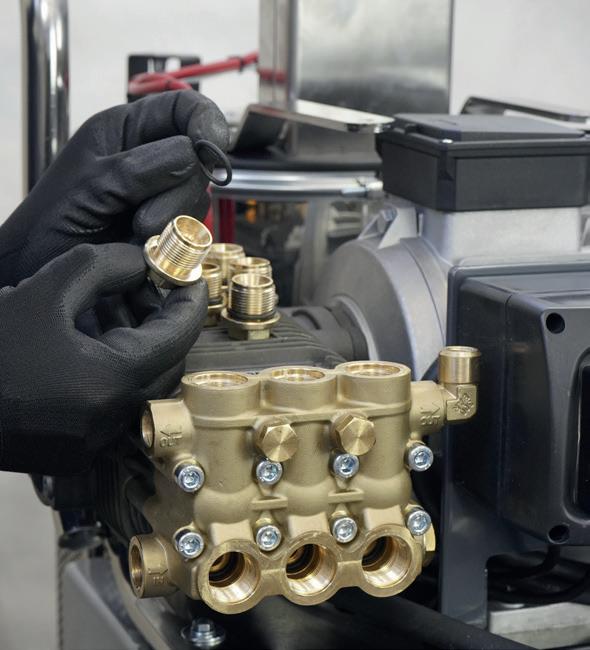

• Pompe industrielle 1450g/min, mouvement à bielles, tête en laiton, 3 pistons céramique

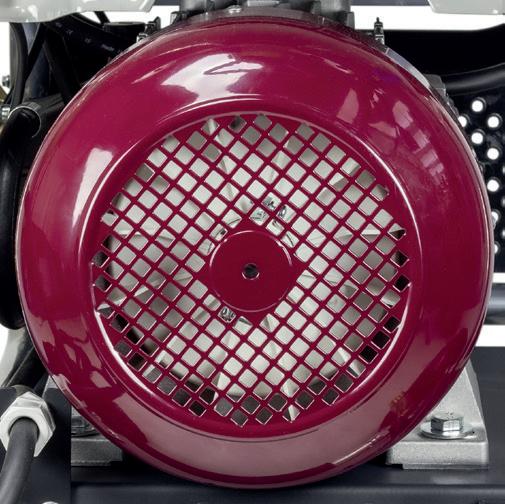

Moteur électrique à haute performance 1450g/min 50Hz
Tableau électrique avec interrupteur magnéto-thermique, dispositif compteur d'heures et 5m de câble électrique en néoprène
ACIER INOX

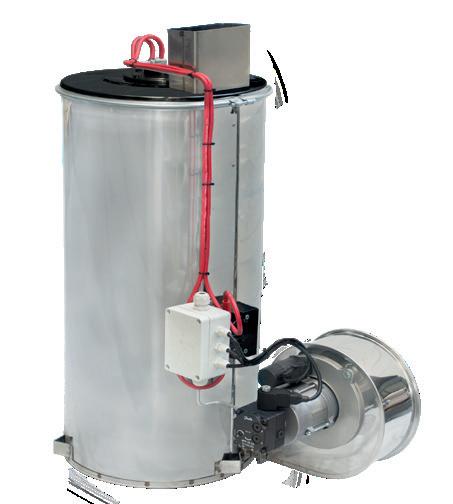

Chaudière industrielle avec revêtement et ventilation en acier inoxydable AISI 430.
• Filtre entrée d'eau en laiton
Filtre gazole avec soupape de purge
• Réservoir gazole 20L
• Chaudière avec capot, chemise interne et chambre de combustion en acier inox
• Dimensions LxPxH : 790x900x1025mm

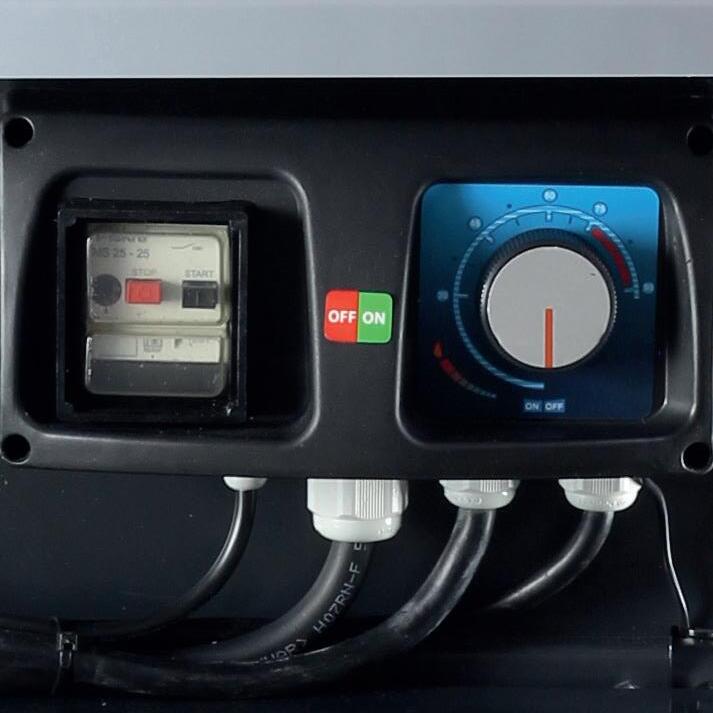

TABLEAU ÉLECTRIQUE
Deux commandes pratiques: simple, sûr et intuitif.
Équipement de série
• Tube hp de 10m avec coupleur rapide à visser
• Pistolet industriel
• Lance professionnelle de 900mm (800mm inox droite pour ZX.2219)
Buse hp haute résolution de 25°

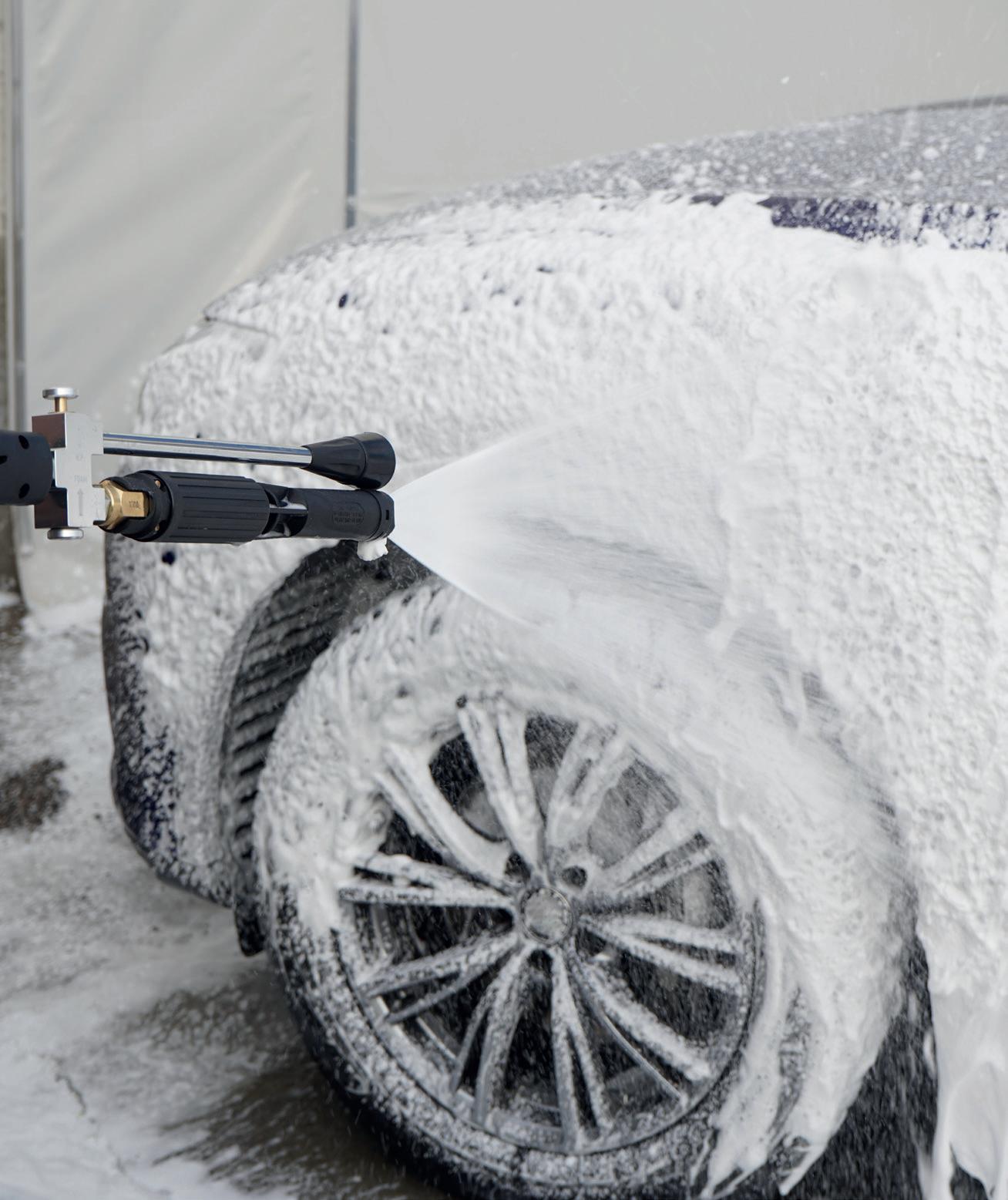

Comfort Line: the revolution for the professional car wash
INCLUS
Set d’entretien pompe 750heures
Données techniques
ZX.2793-TS
Optionnel Code Description
ZL.1V7-H5Z
ZN.DC100B3P3P
ZN.DC150B3P3P
ZN.DC200B3P3P
CDR.7062-L
ZX.7117
ZX.7118
C.MEG15045
CDR.R045
ZX.0519-045

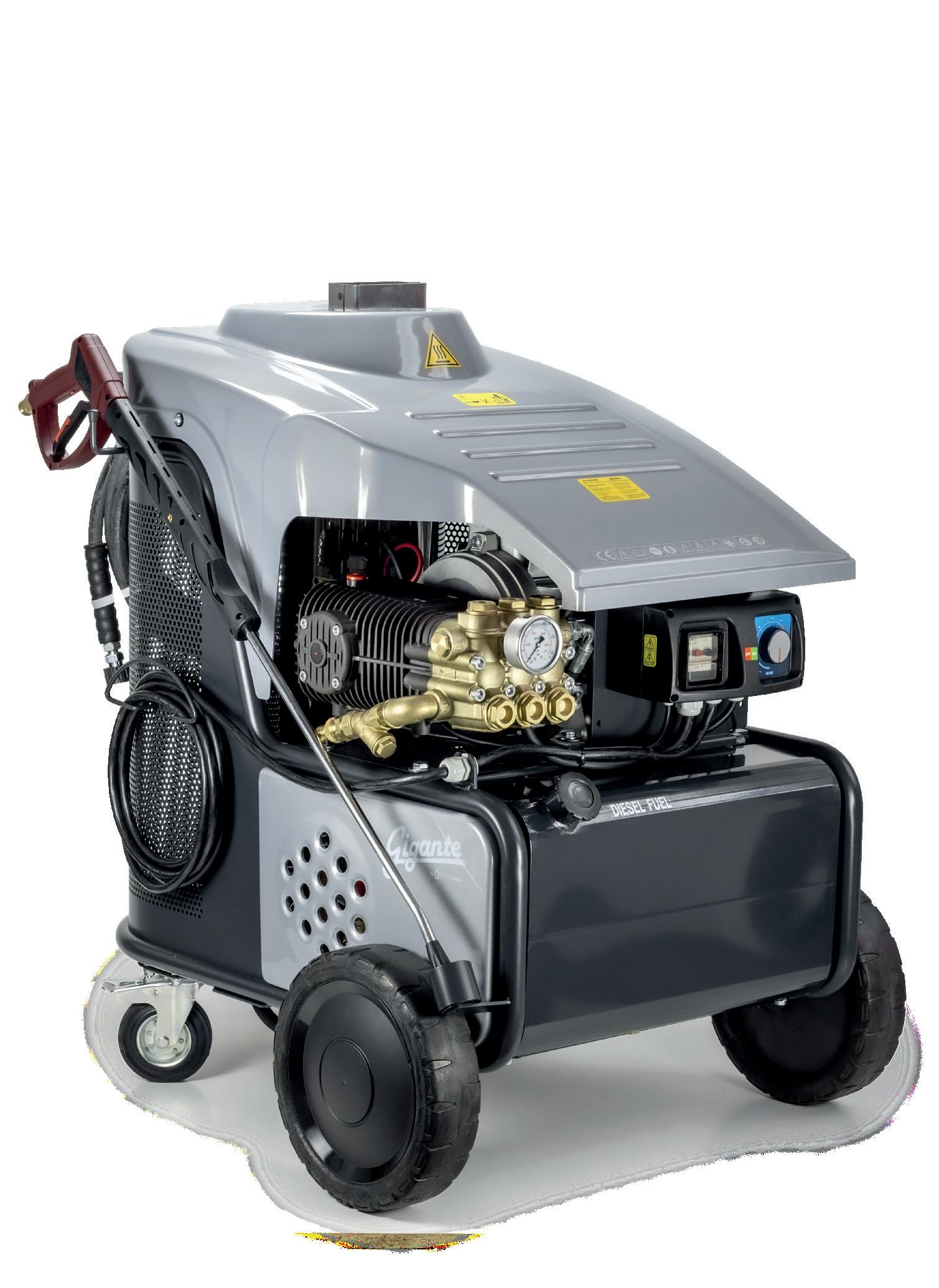

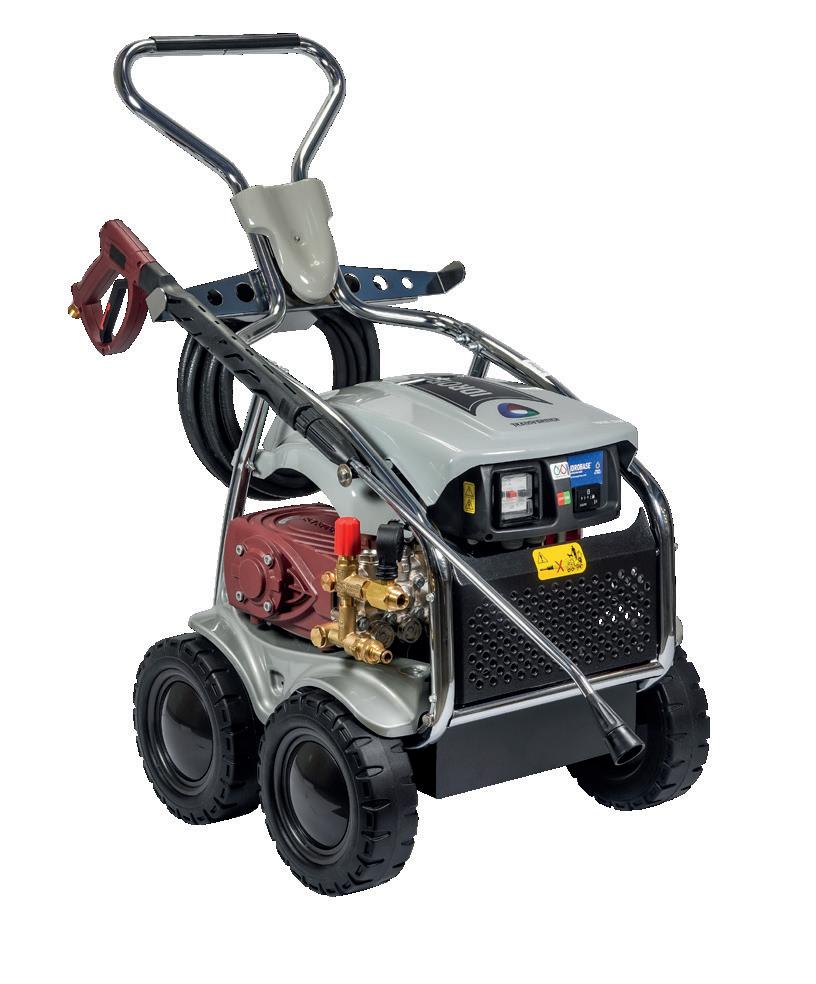

DOLLY PUMP
• 1000g/min = utilisation continue
Données
techniques
Châssis tubulaire en acier chromé
• Capot thermoformé en polystyrène
Kit lance Double Lunga 1 avec pistolet PRO1 entrée M22x1,5 M, déviateur avec corps en aluminium anodisé, lance à mousse professionnelle ø2,1mm, avec injecteur détergent ø1,4mm et filtre avec clapet anti-retour
Tube hp R2 5/16" 10m, M22x1,5 F-F
Tube hp R2 5/16" 15m, M22x1,5 F-F
Tube hp R2 5/16" 20m, M22x1,5 F-F
Raccord tubes, M22x1.5 M-M
Lance CdR 80, 1200mm, G1/4" M-1/4" NPT-F
Lance CdR 80, 1500mm, G1/4" M-1/4" NPT-F
Buse hp angle 15°, facteur débit 045, 1/4" NPT-M
Buse rotative professionnelle 045
Tête de sablage 1.6 avec tube PVC de 4m et sonde
Données, tableaux et illustrations sont exclusivement fournis à titre indicatif. Le fabricant se réserve le droit de les modifier sans préavis.

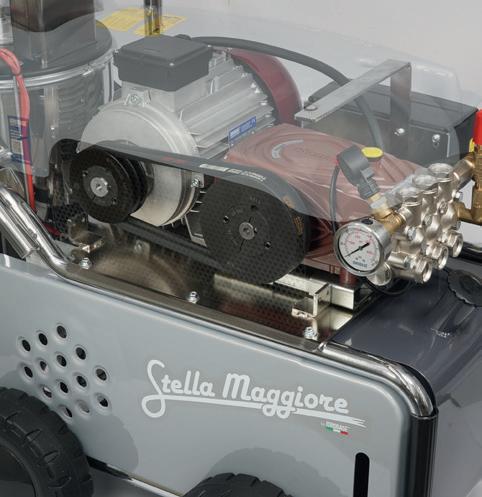

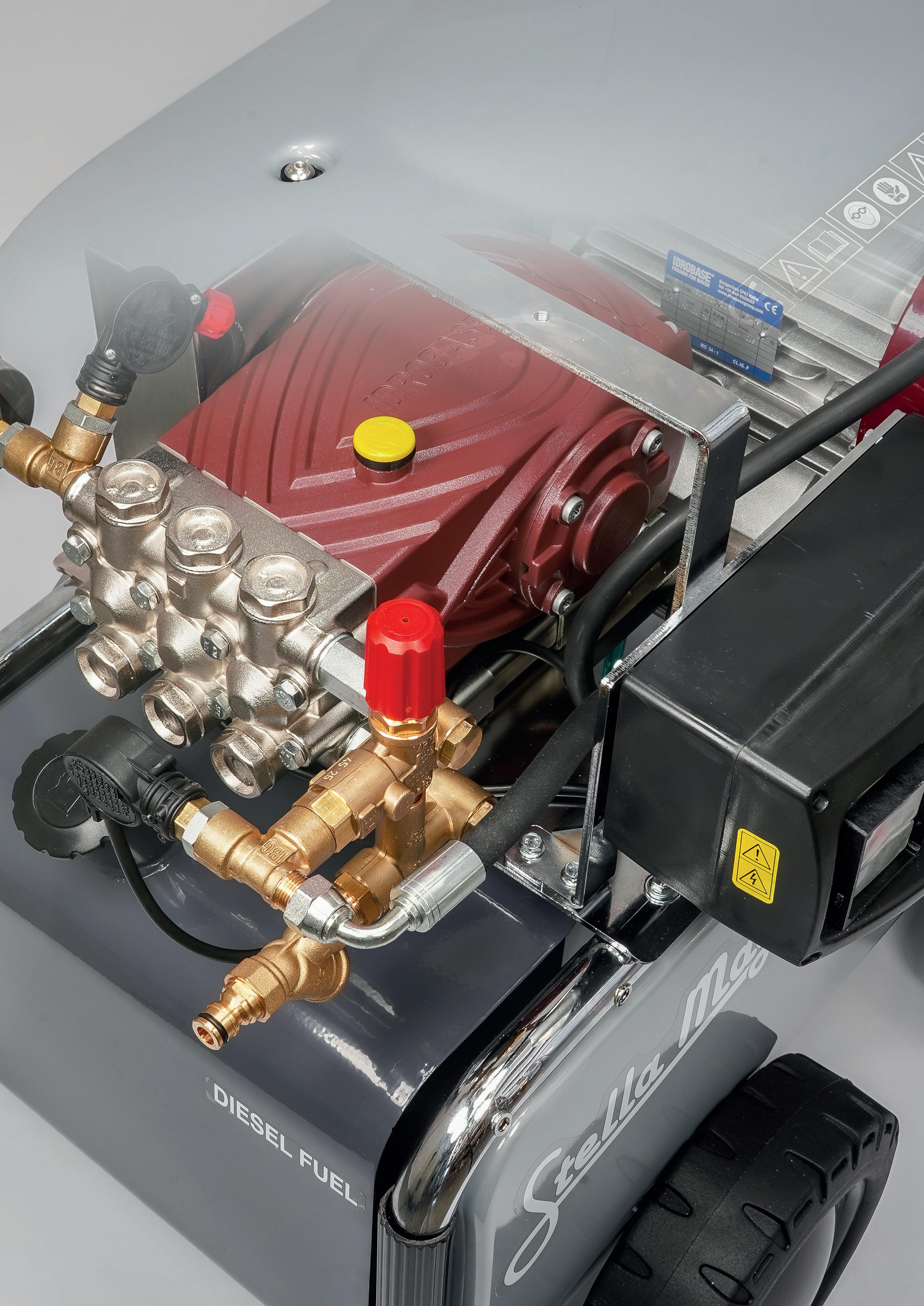

TRANSMISSION

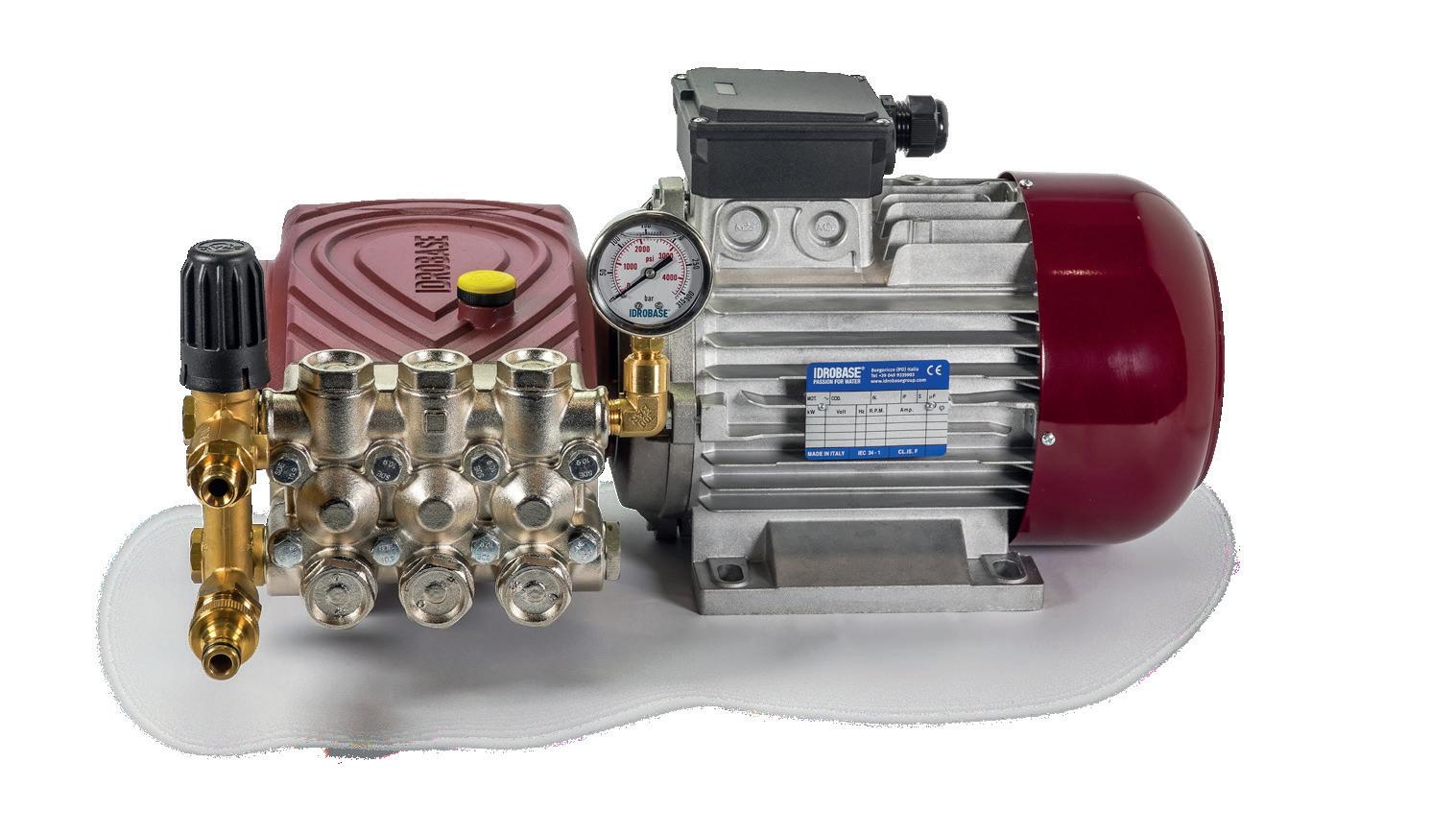

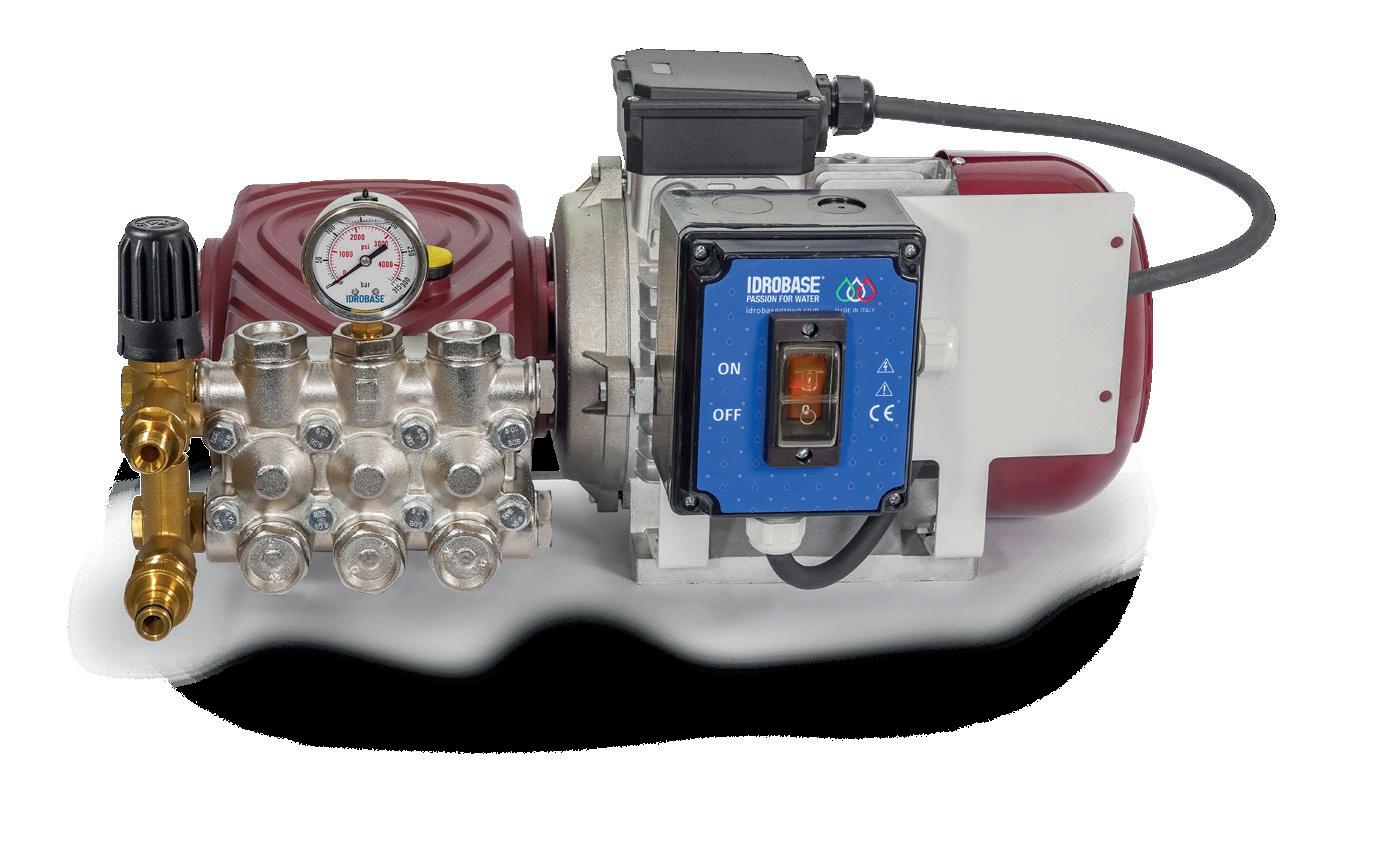

POMPE-MOTEUR
Via poulies et courroies = atténuation choc mécanique, longévité accrue de la pompe
• Pompe Dolly Pumps 1000g/min, mouvement à bielles en bronze, tête en laiton, 3 pistons céramique, système exclusive d'étanchéité d'eau et huile
• Moteur électrique 3x400V-50Hz haute performance, livré avec boîtier électrique IP55 à interrupteur magnétothermique ON/OFF et câble électrique de 5m

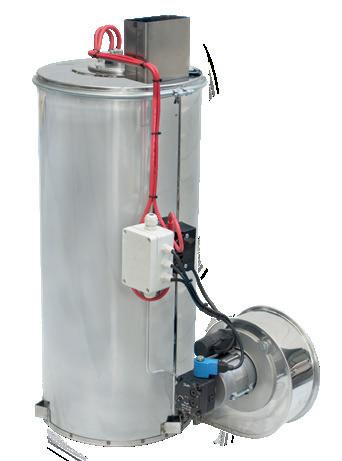

CHAUDIÈRE INDUSTRIELLE
À revêtement latéral externe en acier inox AISI 430 (serpentin inox en option)
Transmission via courroie entre moteur et pompe
Brûleur à allumage temporisé
Réservoir gazole de 14L avec indicateur de niveau
• Chaudière à revêtement latéral externe en acier inox AISI 430, chemise interne en acier galvanisé et conduit en acier inox
Dimensions LxPxH: 570x1200x860mm
ACCESSOIRES

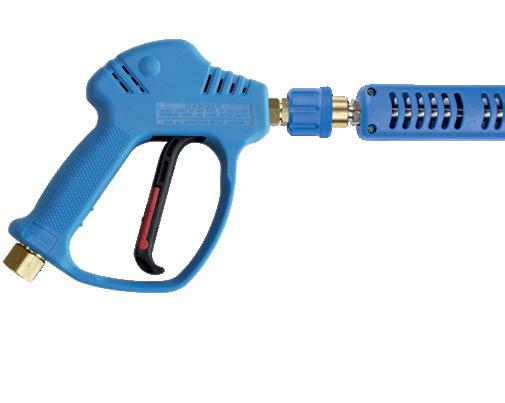

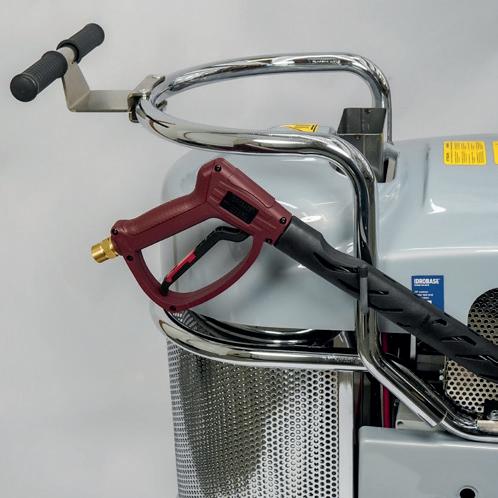

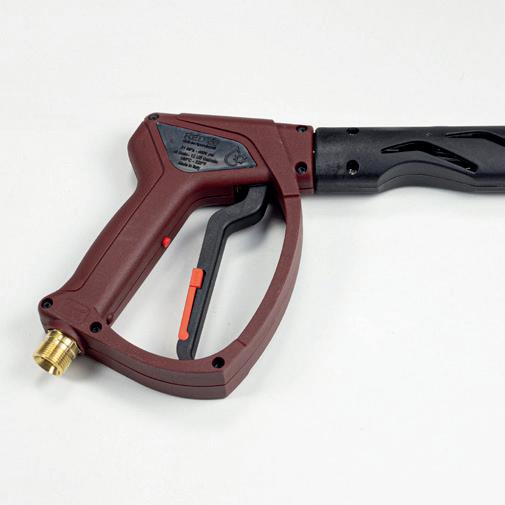

Pistolet industriel à lance athermique = confort et sécurité accrus pour l'opérateur
Équipement de série
Tube hp de 10m avec coupleur rapide à visser
Pistolet industriel
Lance de 900mm
• Buse hp haute résolution de 25°
INCLUS
Set d’entretien pompe 750heures
Données techniques

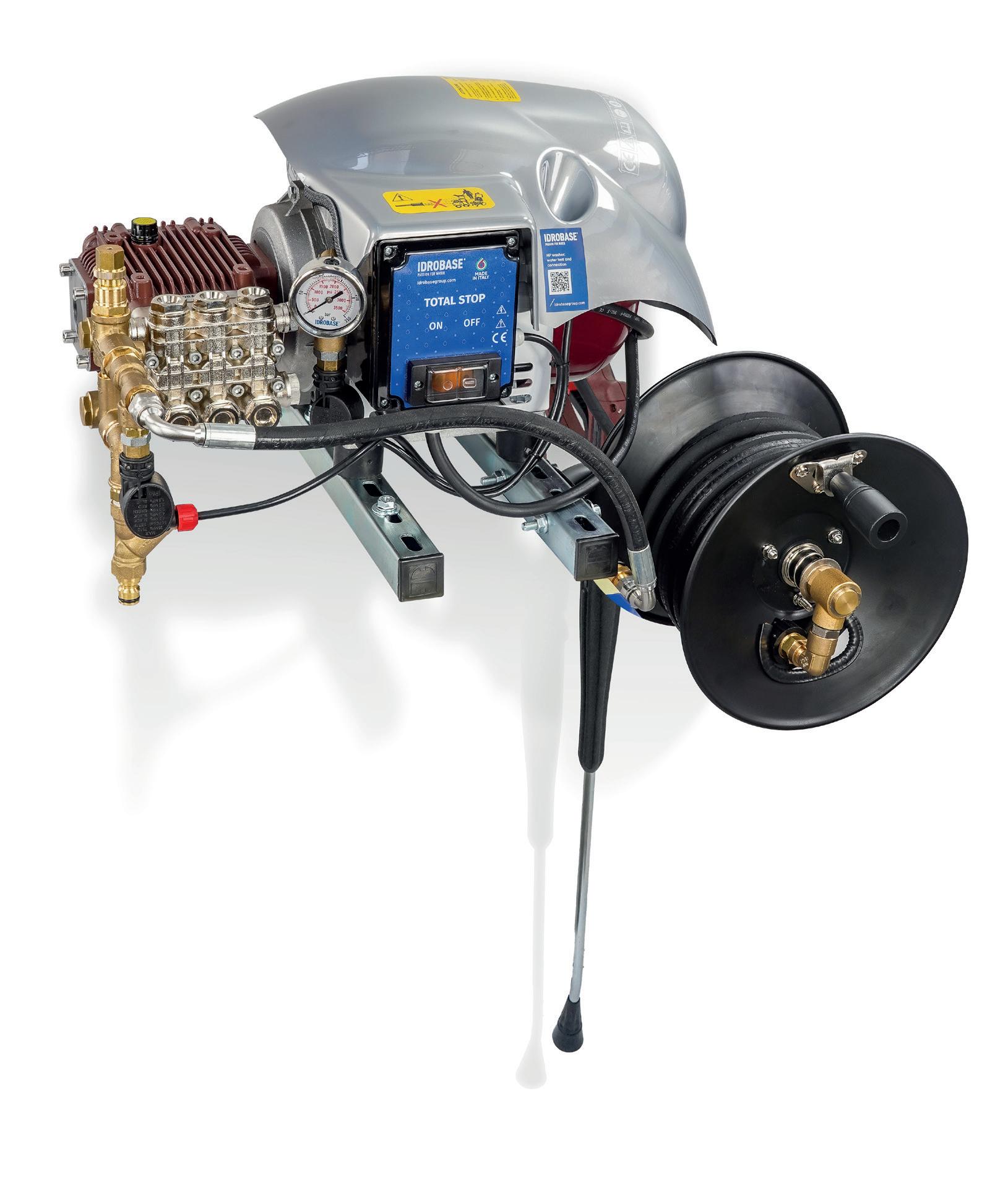

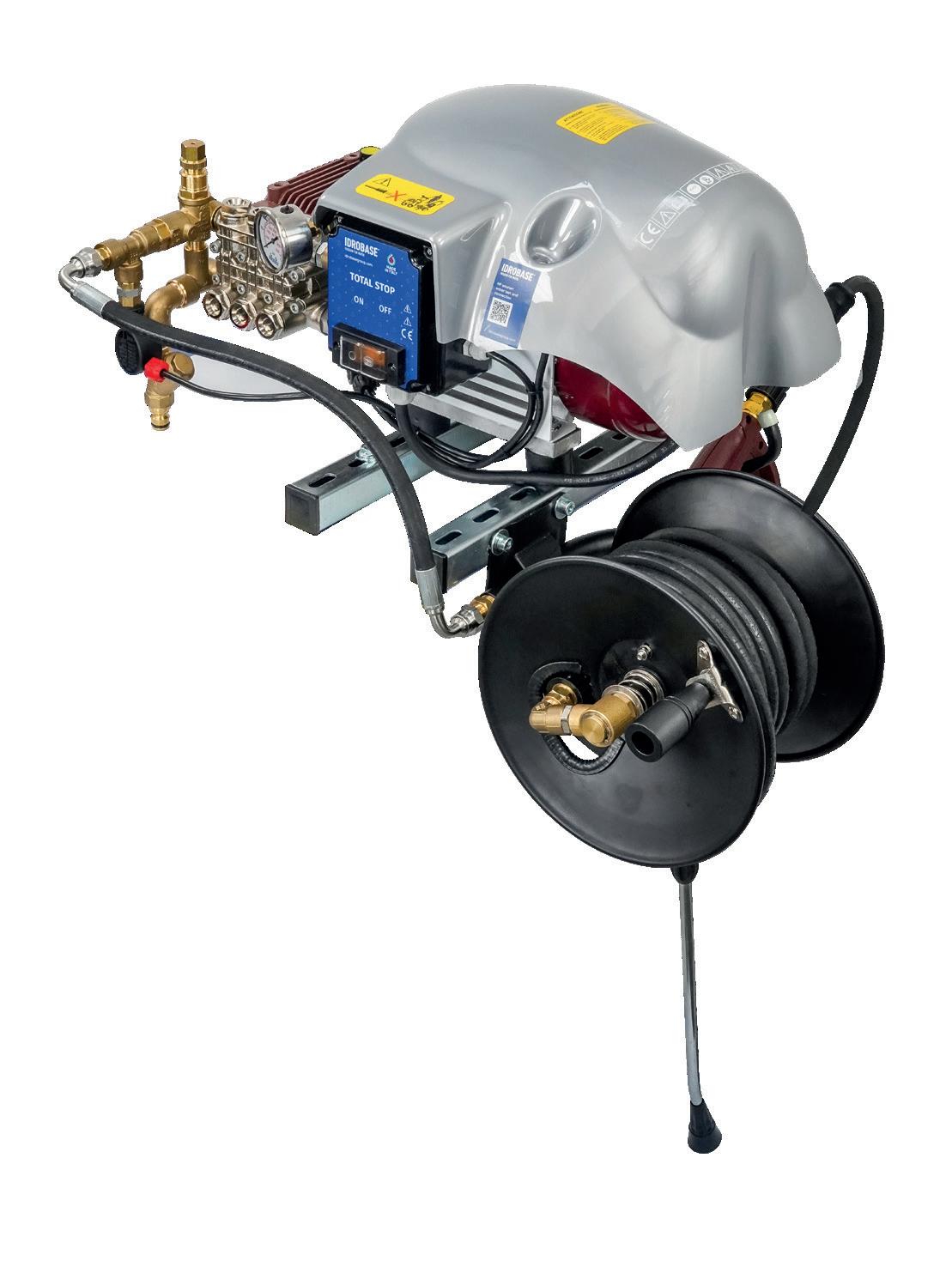

H.P. washer installation ZX.2810-TS ZX.2811-TS ZX.2813-TS
Optionnel Code Description
ZL.1V755Z
ZL.1V7-H5Z
ZL.1X8-B5G
ZN.CC100B3P3P
ZN.CC150B3P3P
ZN.CC200B3P3P
CDR.7062-L
ZX.1618-045
ZX.1618-050
ZX.1618-070
ZX.1272-900
ZX.1273-900
ZX.1274-900
ZX.1282-900
ZX.1283-900
ZX.1285-900
ZX.KAC10F
ZX.KAC10G
ZX.KAC10V
Kit lance Double Lunga 1 avec pistolet PRO1 entrée M22x1,5 M, déviateur avec corps en aluminium anodisé, lance à mousse professionnelle ø2,1mm, avec injecteur détergent ø1,4mm et filtre avec clapet anti-retour
Lance Double Piuma
équipée de déviateur avec corps en aluminium anodisé et lance à mousse Piuma Aluminium
Tube hp R1 5/16", 10m, M22x1,5 F-F
Tubo hp R1 5/16", 15m, M22x1,5 F-F
Tube hp R1 5/16", 20m, M22x1,5 F-F
Raccord tubes, M22x1,5 M-M
Kit de buses h.p. quick - 045
Kit de buses h.p. quick - 050
Kit de buses h.p. quick - 070
Lance CdR 80, 900mm, avec buse rotative débit 045
Lance CdR 80, 900mm, avec buse rotative débit 050
Lance CdR 80, 900mm, avec buse rotative débit 070
Lance CdR 80, 900mm, avec buse de sablage débit 045
Lance CdR 80, 900mm, avec buse de sablage débit 050
Lance CdR 80, 900mm, avec buse de sablage débit 075
Tube déboucheur 1/4" 210bar 10m, ent. M longue, buse Inox 3 orifices postérieurs, fact. débit 045
Tube déboucheur 1/4" 210bar 10m, ent. M longue, buse
Inox 3 orifices postérieurs, fact. débit 055
Tube déboucheur 1/4" 210bar 10m, ent. M longue, buse Inox 3 orifices postérieurs, fact. débit 070

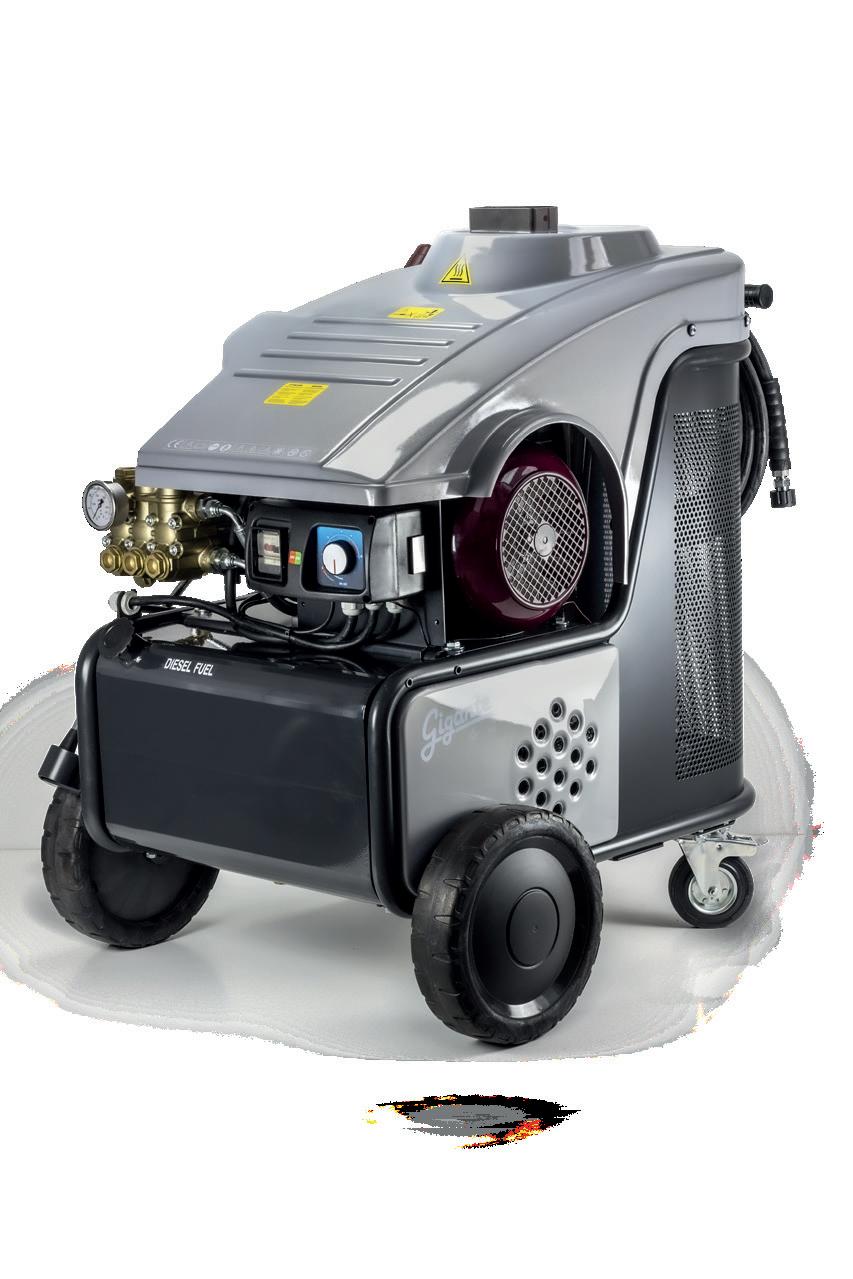

Données techniques
Châssis tubulaire en acier chromé traité polyester
Capot thermoformé en polystyrène
• Pompe Dolly Pumps 1450g/min, mouvement à bielles, tête en laiton, 3 pistons céramique
• Moteur électrique 1450g/min. 50Hz, livré avec boîtier électrique IP55 avec interrupteur magnétothermique
ON/OFF, thermostat à interrupteur
et câble électrique de 5m
• Chaudière à revêtement latéral externe en acier inox AISI 430, chemise interne en acier galvanisé et conduit en acier inox
• Brûleur démarrage temporisé
Réservoir gazole de 14L avec indicateur de niveau
Filtre gazole sur ligne 30mcr
• Dimensions LxPxH : 570x790x860mm
Équipement de série
Tube hp de 8m avec coupleurs rapides à visser
Pistolet professionnel coupleur rapide à billes
• Lance de 900mm avec coupleur rapide
Buse hp haute résolution de 25°
Données, tableaux et illustrations sont exclusivement fournis à titre indicatif. Le fabricant se réserve le droit de les modifier sans préavis.
INCLUS
Set d’entretien pompe 750heures
Données techniques
g/min Industriel

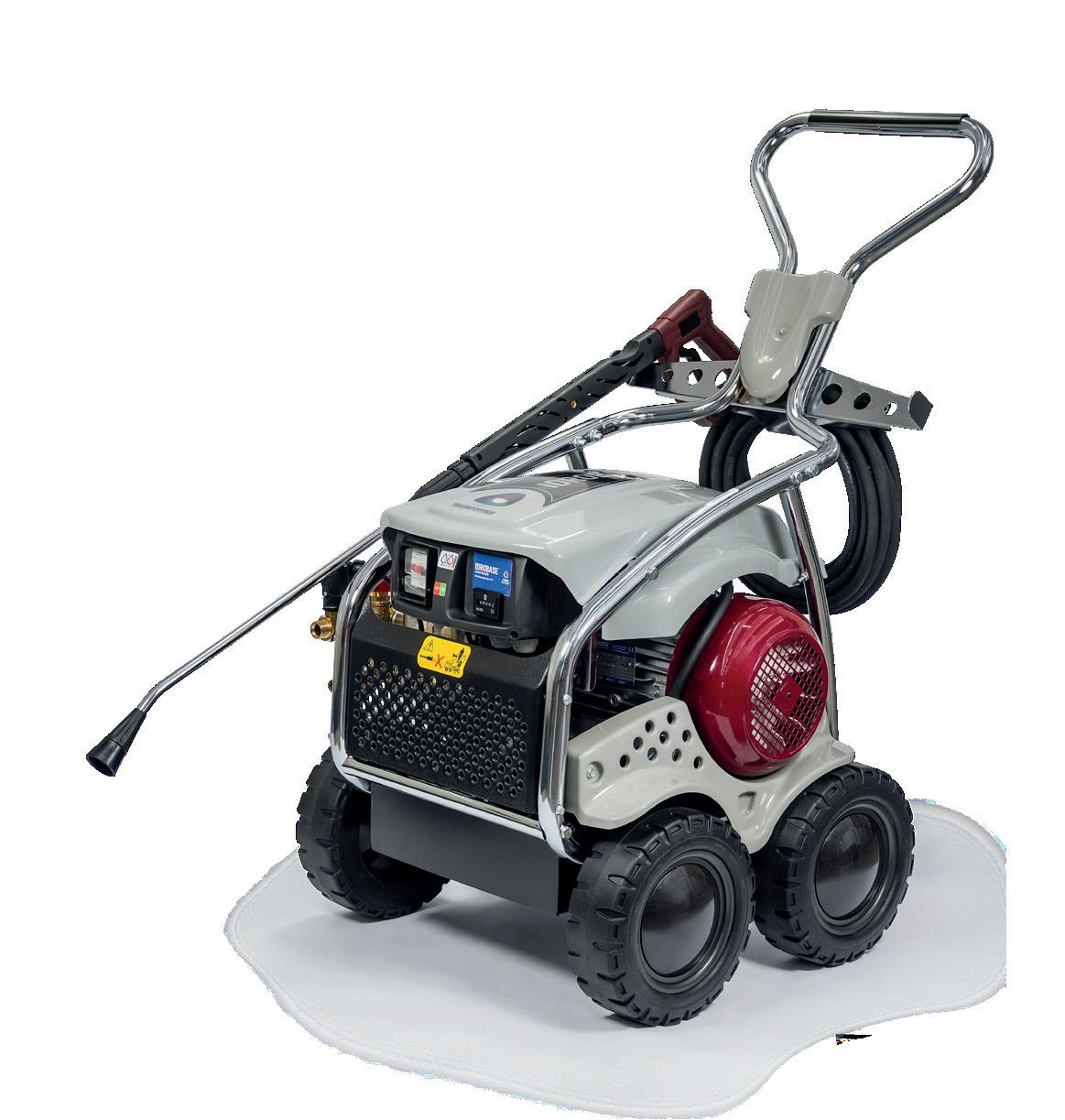

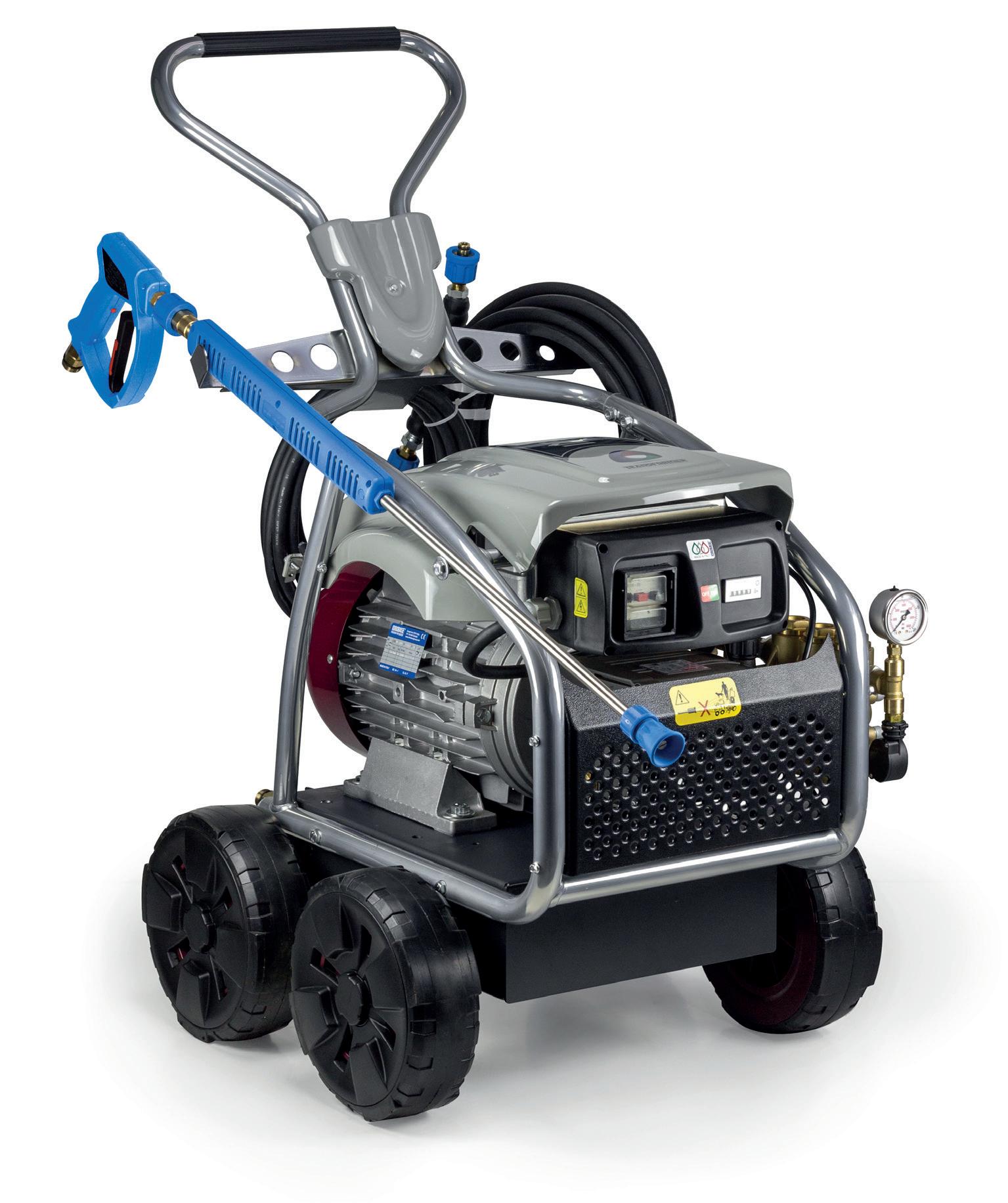

Transformer: the cutting edge and patented high pressure washer
ZX.2306
ZX.2306-TS
ZX.2307
ZX.2308
Optionnel Code
ZN.EC200B4N4N
ZX.2058
CDR.7062-L
ZX.0334
CDR.1593-045
CDR.1593-120
ZX.0748-045
ZX.0748-120
ZX.SBC10K
ZX.NCC10J

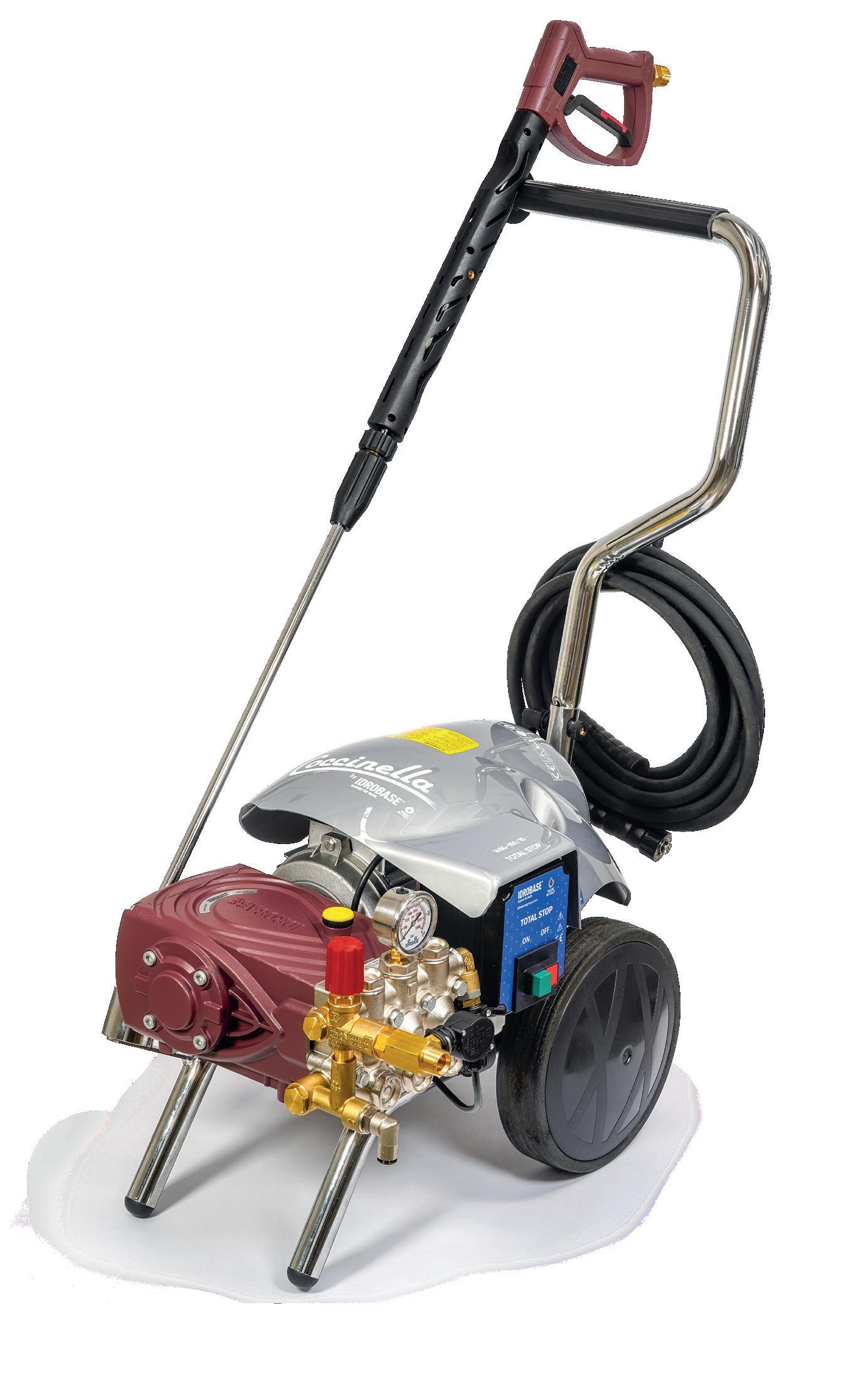

SIMPLE ET ROBUSTE
Un design attractif, simple à utiliser et une structure robuste
Description
Tuyau h.p. R2 3/8” 20m, M22x1,5 F-F
Tuyau h.p. R2 5/16” 20m, M24x1,5 F-F
Raccord tubes, M22x1.5 M-M
Raccord tubes, M24x1.5 M-M
Buse rotative 400bar, facteur de débit 045, G1/4" F
Buse rotative 400bar, facteur de débit 120, G1/4" F
Tête de sablage avec tube PVC 4m et buse hp 15° 045
Tête de sablage avec tube PVC 4m et buse hp 15° 120
Tube déboucheur 10m, ent. M22x1,5 M
Tube déboucheur 10m, ent. M24x1,5 M
Données, tableaux et illustrations sont exclusivement fournis à titre indicatif.

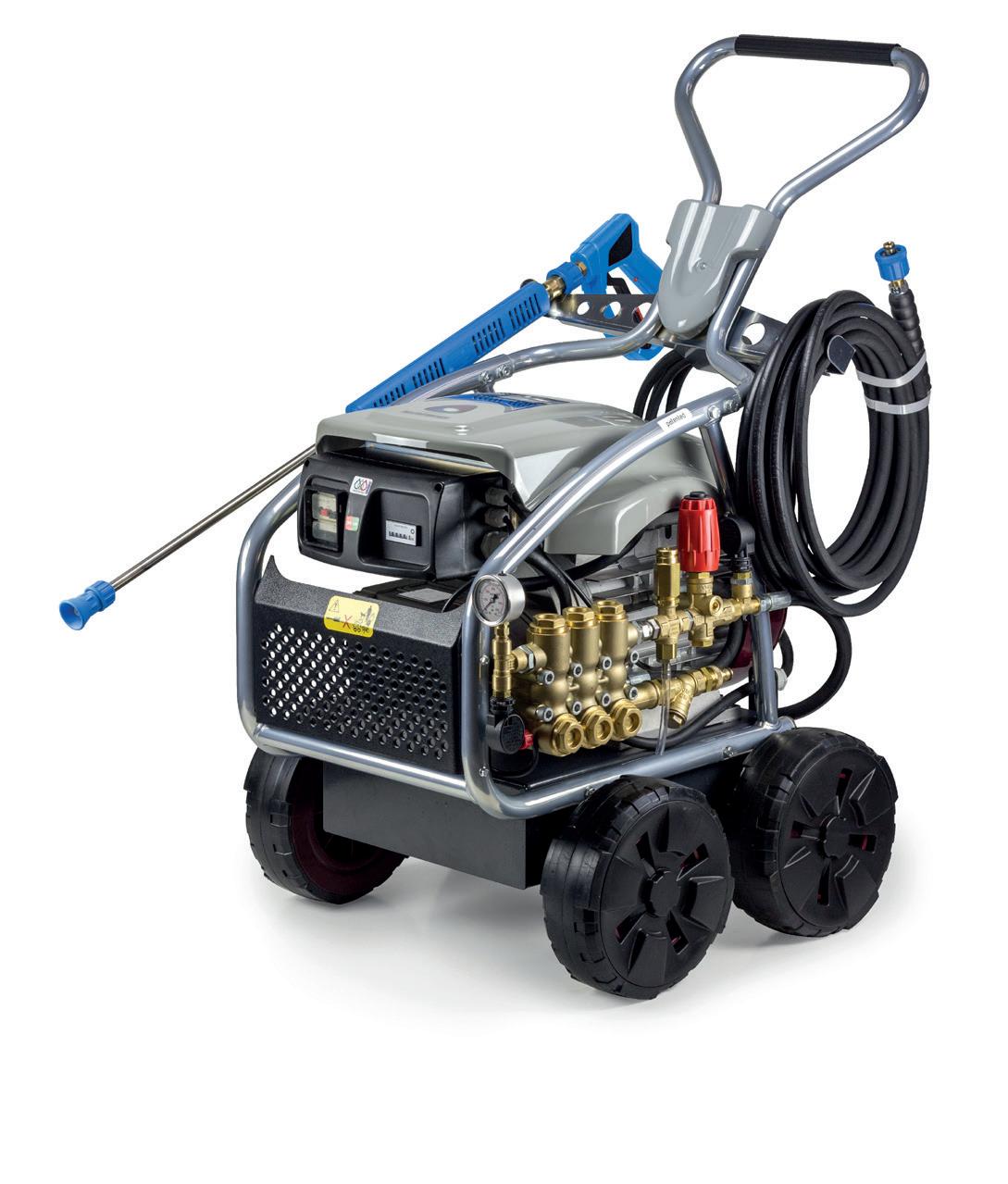

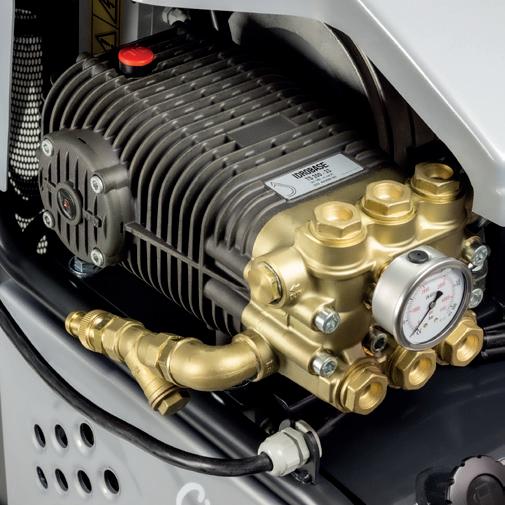

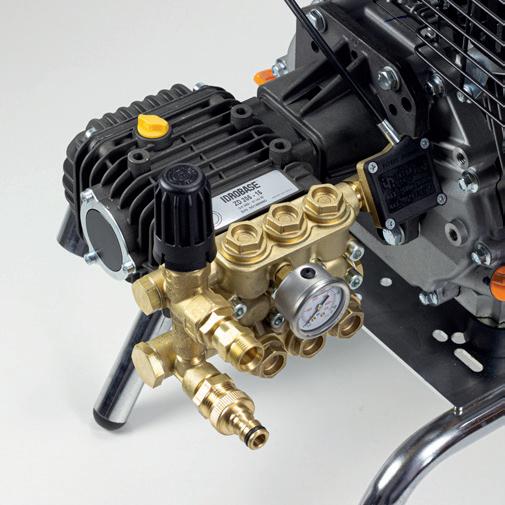

POMPE INDUSTRIELLE
Pompe avec bielles en bronze et joints en U
COMPTEUR D'HEURES
Pour programmer les interventions préventives = maintien des performances
ACCESSOIRES “COMFORT LINE” Ergonomique
Données techniques
Châssis en acier chromé revêtu vernis transparent
Capot thermo-moulé en polysthyrène
• Pompe industrielle 1450g/min., mouvement à bielles, tête en laiton, 3 pistons céramique
• Moteur électrique 1450g/min 50Hz, équipé d'interrupteur magnétothermique et câble électrique de 5m
Dimensions LxPxH : 815x590x1042mm
Équipement de série
Tube hp de 10m avec coupleur rapide à visser
Pistolet équilibré avec coupleur rapide à visser
• Lance professionnelle de 900mm
Buse hp haute résolution de 25°
INCLUS
Set d’entretien pompe 750heures
Données techniques
Video ZX.2800-TS ZX.2801-TS
ZX.2803-TS
Optionnel Code Description
ZL.1V755Z
ZL.1X8-B5G
Kit lance Double Lunga 1 avec pistolet PRO1 entrée M22x1,5 M, déviateur avec corps en aluminium anodisé, lance à mousse professionnelle ø2,1mm, avec injecteur détergent ø1,4mm et filtre avec clapet anti-retour
ZN.CC100B3P3P
ZN.CC150B3P3P
ZN.CC200B3P3P
ZX.2151
CDR.7062-L
ZY.045-T6M
ZY.050-T6M
ZY.070-T6M
ZS.045-T6M
ZS.050-T6M
ZS.070-T6M
ZX.2345
Lance Double Piuma équipée de déviateur avec corps en aluminium anodisé et lance à mousse Piuma Aluminium
Tuyau h.p. R1 5/16”, 315bar, 10m, M22x1,5 F-F
Tube hp R1 5/16", 315bar, 15m, M22x1,5 F-F
Tube hp R1 5/16", 315bar, 20m, M22x1,5 F-F
Kit enrouleur de tube comprenant support peint, enrouleur de tube manuel et tube de connexion (SANS TUBE HP)
Raccord pour tubes M22x1,5 M-M
Attache avec buse rotative - 045
Attache avec buse rotative - 050
Attache avec buse rotative - 070
Attache avec tête d'hydrosablage - 045
Attache avec tête d'hydrosablage - 050
Attache avec tête d'hydrosablage - 070
Support porte-bac en acier inox AISI 304 avec bac 5L
Données, tableaux et illustrations sont exclusivement fournis à titre indicatif. Le fabricant se réserve le droit de
Données techniques
Châssis en acier chromé revêtu vernis transparent
Capot thermo-moulé en polysthyrène
Pompe Dolly Pumps, 1450g/ min, mouvement à bielles, tête en laiton, 3 pistons céramique
• Moteur électrique 1450g/min 50Hz, équipé d'interrupteur magnétothermique et câble électrique de 5m
Dimensions LxPxH: 815x590x1042mm
Équipement de série
Tube hp de 10m avec coupleur rapide à visser
Pistolet professionnel livré avec rallonge
Extrémité lance de 580mm
• Buse hp haute résolution de 25°
Set d’entretien pompe 750heures
Données techniques
Optionnel Code Description
ZS.3A4L
ZL.1X8-A5L
CDR.7691
ZN.CC100B3P3P
ZN.CC150B3P3P
ZN.CC200B3P3P
CDR.7062-L
ZX.2127
ZY.045-T6M
ZY.050-T6M
ZS.045-T6M
ZS.050-T6M
ZX.MMC103
Lance mousse Piuma Laiton 2 avec coupleur rapide à visser M22x1,5 M CDR.7111
Lance Double Piuma avec coupleur rapide à visser M22x1,5 M CDR.7111
Filtre entrée d'eau G3/4" M-F avec joint 200mesh - 74microns
Tube hp R1 5/16", 315bar, 10m, M22x1,5 F-F
Tube hp R1 5/16", 315bar, 15m, M22x1,5 F-F
Tube hp R1 5/16", 315bar, 20m, M22x1,5 F-F
Raccord tubes M22x1,5 M-M
Kit enrouleur de tube comprenant support chromé, enrouleur de tube manuel et tube de connexion
Attache avec buse rotative - 045
Attache avec buse rotative - 050
Attache avec tête d'hydrosablage - 045
Attache avec tête d'hydrosablage - 050
Tube déboucheur 3/16" 10m M22x1,5 M - 050
ZX.0615
Données techniques
Châssis en acier chromé
• Capot thermoformé en polystyrène
• Pompe Dolly Pumps 1450g/min, mouvement à bielles, tête en laiton, 3 pistons en acier céramisé. Équipée de vanne de régulation intégrée et manomètre à bain de glycérine
Set transvasement liquides avec tuyau h.p. 3m et tuyau de drainage de 5m
Données, tableaux et illustrations sont exclusivement fournis à titre
• Moteur électrique 1450g/min. 50Hz, équipé d'interrupteur magnétothermique ON/OFF et câble électrique de 5m
Dimensions LxPxH : 440x667x950mm
Équipement de série
Tube hp de 8m avec coupleurs rapides à visser
Pistolet professionnel livré avec rallonge
• Extrémité de lance 580mm
• Buse hp haute résolution 25°
Set d’entretien pompe 750heures
Données techniques
Optionnel Code Description
ZS.3A4G
ZL.1X8-A5G
ZN.CC100B3P3P
ZN.CC150B3P3P
ZN.CC200B3P3P
CDR.7062-L
ZX.1271-700
ZX.1281-700
ZX.KAC10F
Lance mousse Piuma Laiton 2 avec coupleur rotatif type KW
Lance Double Piuma Alluminio avec coupleur rotatif type KW
Tube hp R1 5/16", 315bar, 10m, M22x1,5 F-F
Tube hp R1 5/16", 315bar, 15m, M22x1,5 F-F
Tube hp R1 5/16", 315bar, 20m, M22x1,5 F-F
Raccord tubes M22x1,5 M-M
Lance CdR 80, 700mm, avec buse rotative débit 040
Lance CdR 80, 700mm, avec buse de sablage débit 040
Tube déboucheur 1/4" 210bar 10m, ent. M longue, buse Inox 3 orifices postérieurs, fact. débit 045
Technical features
Brackets made of galvanized steel,
• Cover made of thermoformed polystyrene
• Dolly Pumps with crankshaft, brass head, 3 ceramic plungers. Complete with bolt unloader valve and glycerine-filled pressure gauge

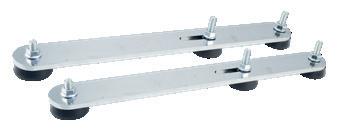

• Anti-vibration supports Electric motor 1450rpm, 50Hz, complete with thermal ON/OFF switch and 5m power cable
Fuel filter with water drain valve
Standard
equipment
Manual hose reel 10m with screw quick coupling
Professional spray gun with swivel ball quick couplingi
• Lance 700mm with quick coupling H.p. nozzle 25° high resolution
Données, tableaux et illustrations sont exclusivement fournis à titre indicatif. Le fabricant se réserve le droit de les modifier sans préavis.
Données techniques
ZX.2282-R
Optionnel Code
ZL.1V755Z
CDR.1239
ZN.CC100B3P3P
ZN.CC150B3P3P
ZN.CC200B3P3P
CDR.7062-L
ZY.040-T6M
ZS.040-T6M
CHÂSSIS TUBULAIRE
Robuste et résistant en acier chromé
Données techniques
Description
Kit lance Double Lunga 1 avec pistolet PRO1 entrée M22x1,5 M, déviateur avec corps en aluminium anodisé, lance à mousse professionnelle ø2,1mm, avec injecteur détergent ø1,4mm et filtre avec clapet anti-retour
Filtre d'entrée pour eaux usées G3/4" M-F avec joint 250mesh - 80microns
Tube hp R1 5/16", 10m, M22x1,5 F-F
Tubo hp R1 5/16", 15m, M22x1,5 F-F
Tube hp R1 5/16", 20m, M22x1,5 F-F
Raccord tubes M22x1,5 M-M
Attache avec buse rotative - 040
Attache avec tête d'hydrosablage - 040

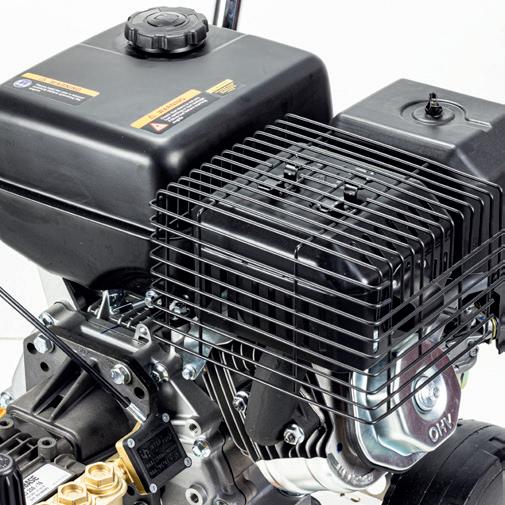

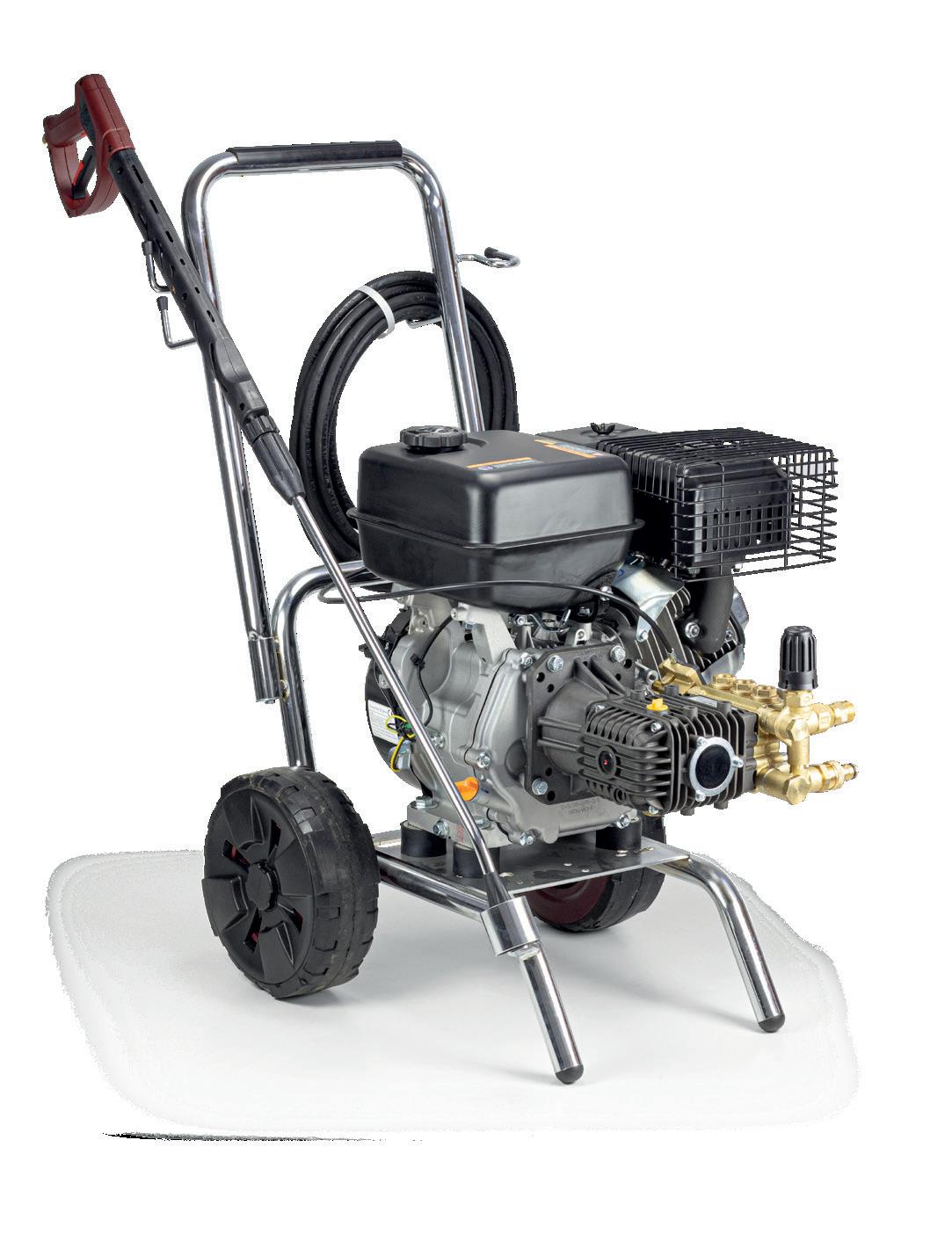

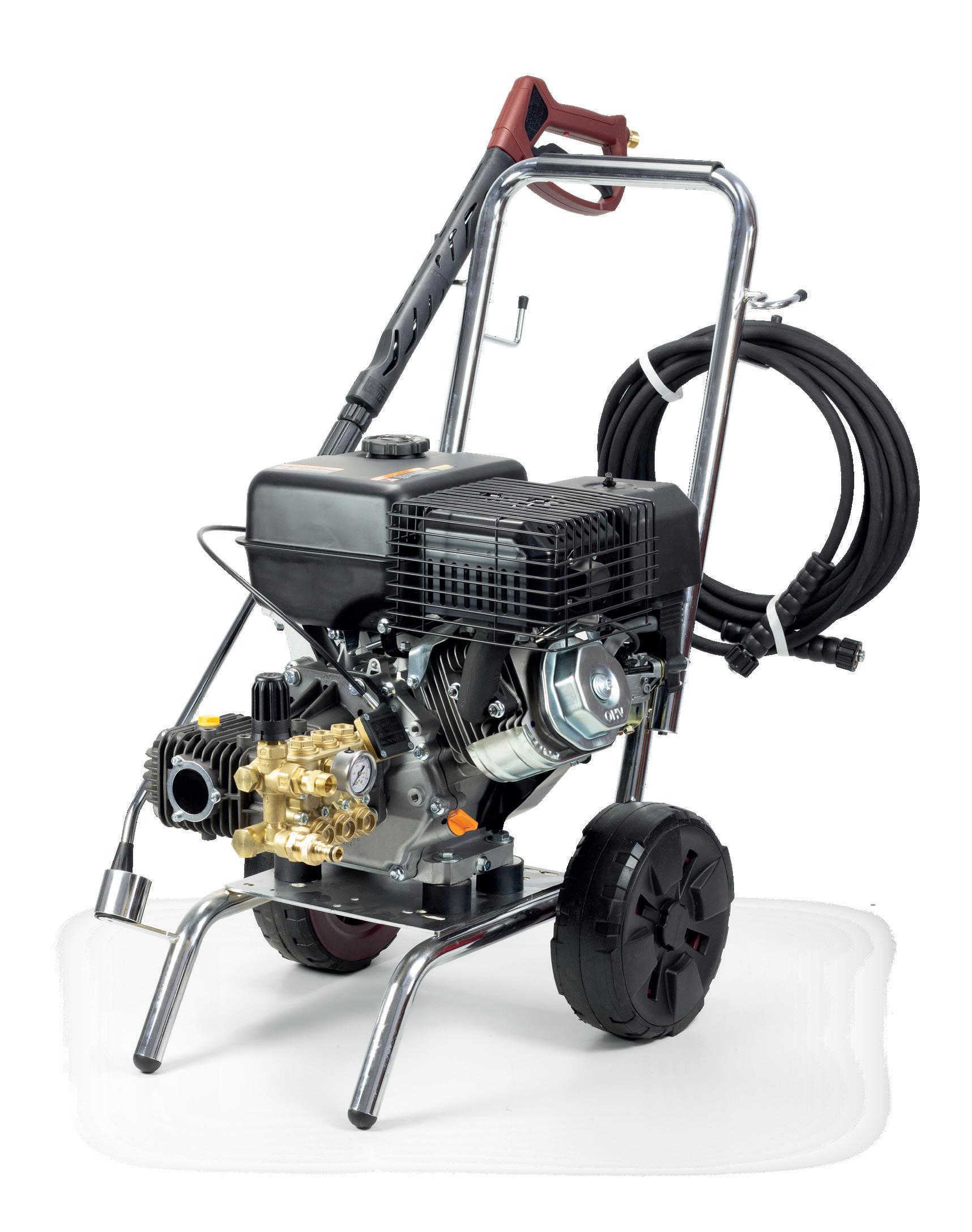

MOTEUR À COMBUSTION
Extrêmement fiable. Carburant : essence verte
Châssis tubulaire en acier chromé traité polyester Pompe industrielle 3400g/min, mouvement à bielles, tête en laiton, 3 pistons céramique. Équipée de vanne de régulation intégrée et manomètre à bain de glycérine
• Moteur à essence verte Rato 3400g/min 9hp, avec démarrage par lanceur et décélérateur automatique.
Cylindrée 301cc, capacité du réservoir 5,4L
DÉCÉLÉRATEUR AUTOMATIQUE
De série = consommation d'essence réduite au minimum si le pistolet n'est pas actionné
Dimensions LxPxH : 700x550x950mm
ACCESSOIRES "COMFORT LINE" Ergonomique
Équipement de série
Tube hp de 8m avec coupleurs rapides à visser
Pistolet professionnel livré avec rallonge
• Extrémité de lance 580mm
• Buse hp haute résolution de 25°
Données, tableaux et illustrations sont exclusivement fournis à titre indicatif. Le fabricant se réserve le droit de les modifier sans préavis.
Données techniques
Set d’entretien pompe 750heures
Pompe professionnelle mouvement à bielles, 3 pistons en céramique, équipée de vanne de dérivation intégrée avec filtre et manomètre
• Moteur électrique 1450Rpm 50Hz
ZX.B150-15-SC
ZX.B150-21-SC
ZX.B200-15-SC
Accessori
ZN.CC100B3P3P ZN.CC200B3P3P
Tube hp R1 5/16”, 315bar, 10m, M22x1,5 F-F
Tube hp R1 5/16”, 315bar, 20m, M22x1,5 F-F
Pistolet PRO1, 310bar, 45l/min, 160°C, M22x1,5 F - G1/4" F
Lance 700mm, G1/4” M-1/4” NPT-F
Lance 900mm, G1/4” M-1/4” NPT-F
Buses hp 25° angle, 1/4” NPT-M, débit 045
Ugello a.p. 25° angle, 1/4” NPT-M, débit 050
C.MEG2507
Ugello a.p. 25° angle, 1/4” NPT-M, débit 070
By-pass
Données techniques
• Pompe professionnelle mouvement à bielles, 3 pistons en céramique, équipée de vanne de dérivation intégrée avec filtre et manomètre
• Moteur électrique (1450Rpm 50Hz) équipée de Tableau de distribution IP55 avec interrupteur magnétothermique ON/OFF
By-pass ZX.B150-15-BP
ZX.B150-21-BP
ZX.B200-15-BP

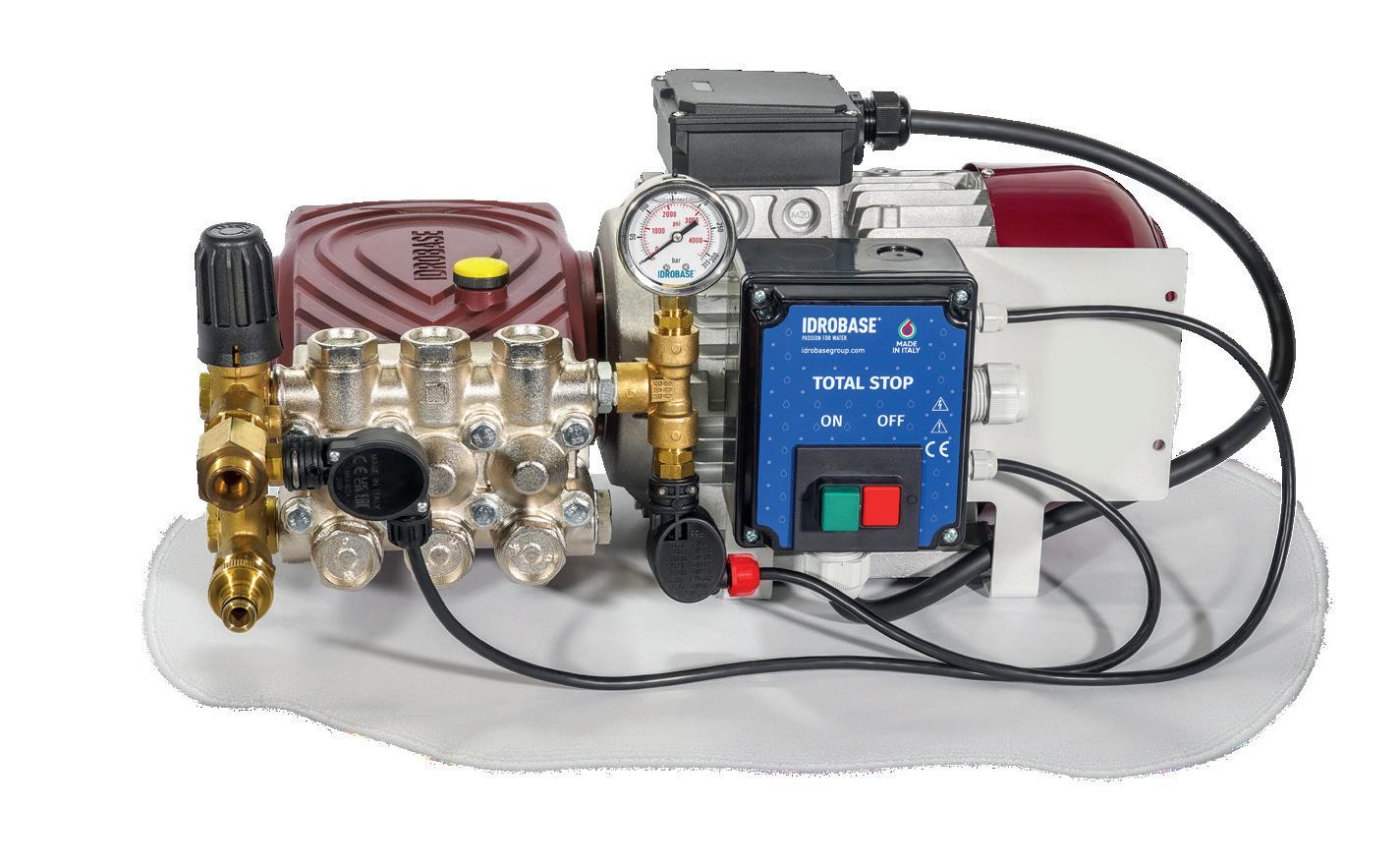

Total Stop
ZX.B150-15-TS
ZX.B150-21-TS
ZX.B200-15-TS
Code Description

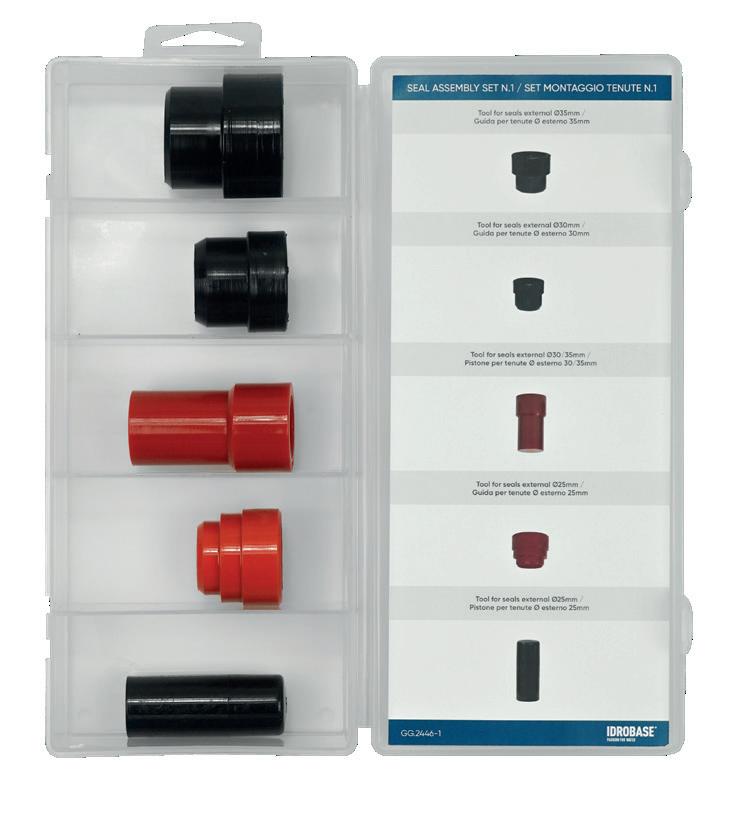

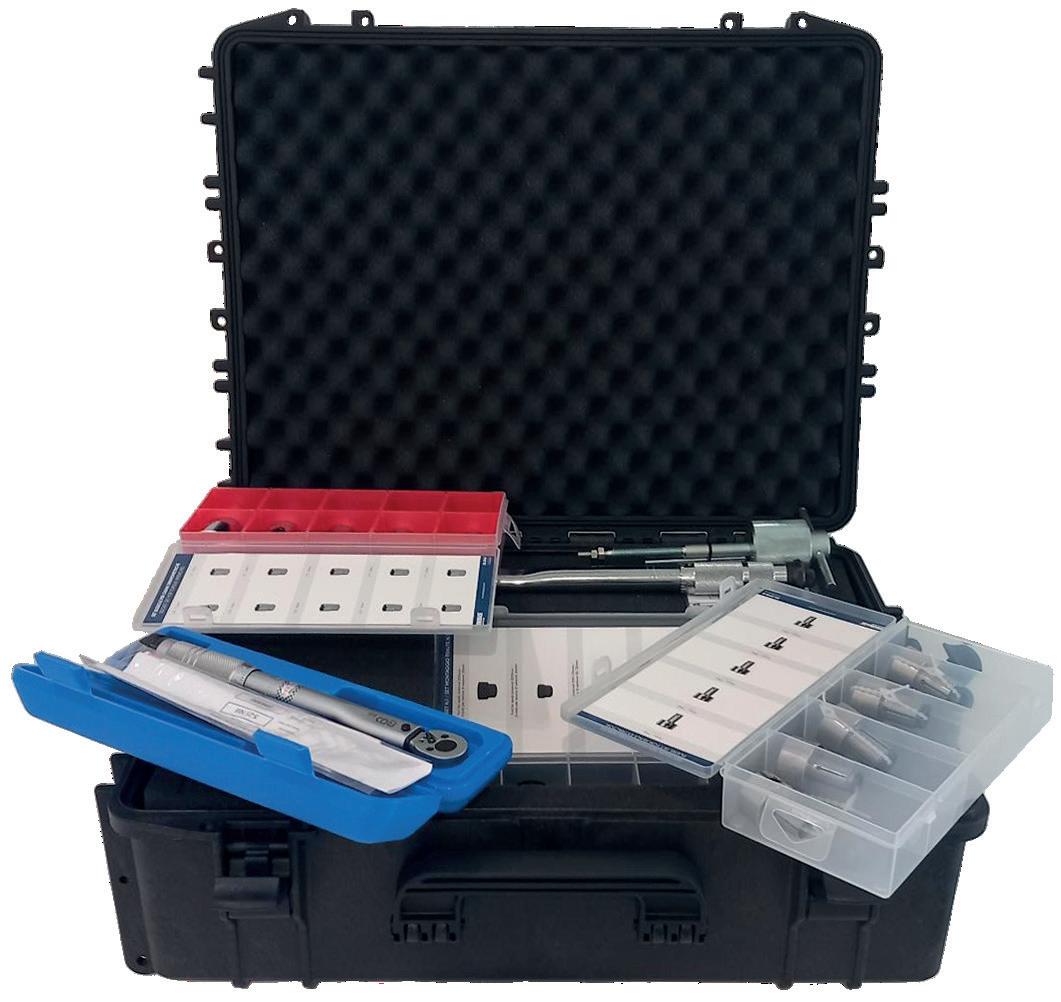

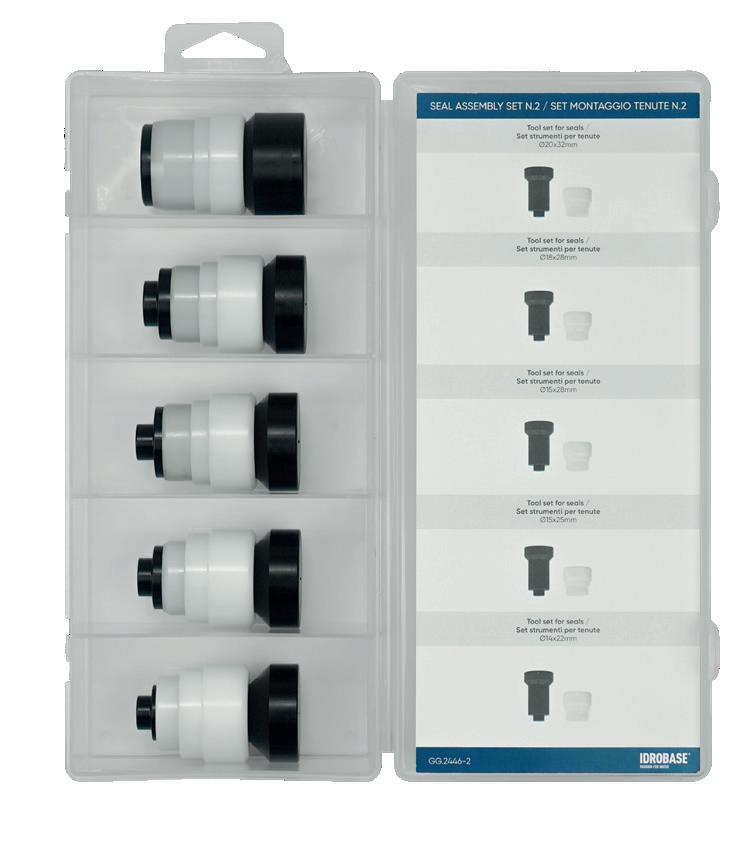

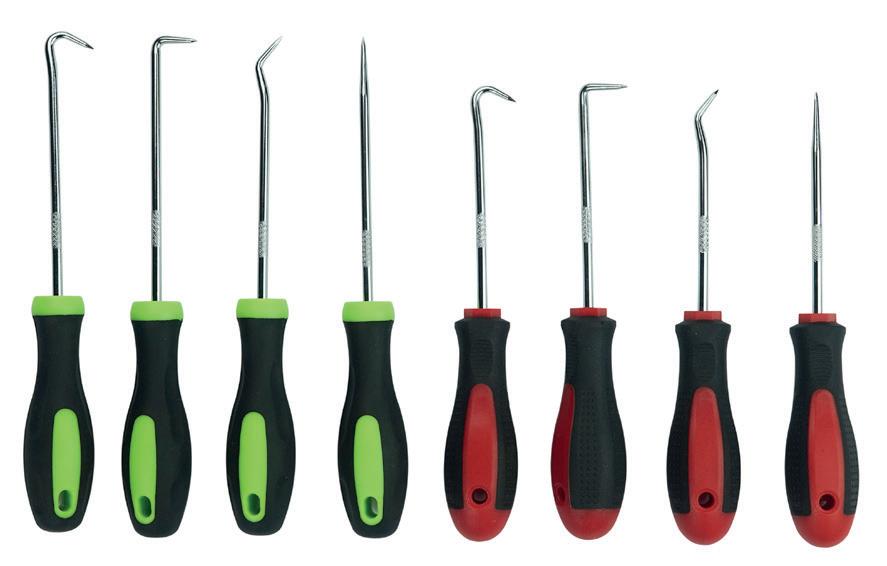

Jeu complet d’outils spéciaux pour l’entretien des pompes haute pression.
Code Description
Extérieur
ZX.2348
ZX.2446
DÉTACHÉES DOLLY POUR POMPES
OUTILS SPÉCIAUX

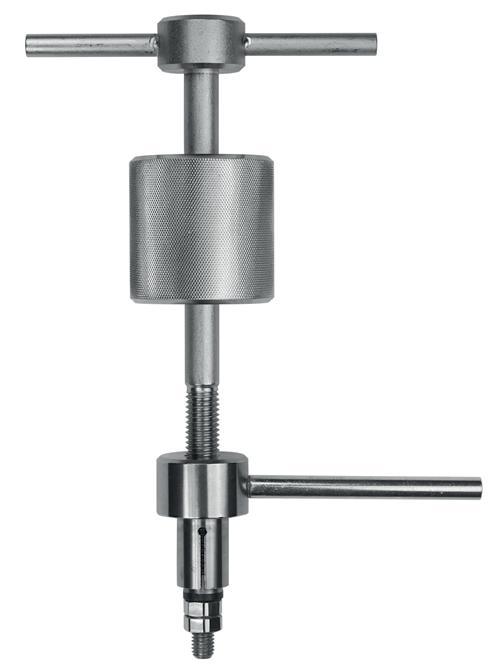

Code Description Extracteur avec pinces

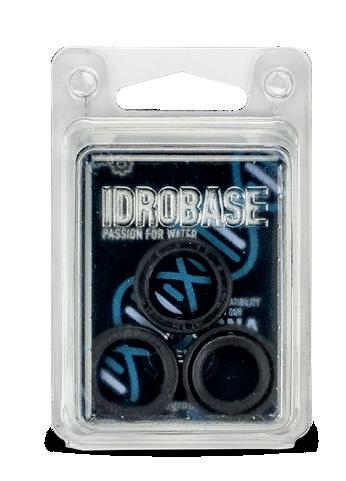

Code Description Kit d’entretien de joints à huile
∅18,0/21,5mm ∅25,0/29,5mm 1/2” - 30/210 Nm 3/8” - 5/25 Nm
3/8” - 5/6mm
3/8” - 13mm
3/8” - 15mm
3/8” - 17mm
3/8” - 19mm
1/2” - 21mm
1/2” - 22mm
1/2” - 24mm
1/2” - 27mm
1/2” - 30mm

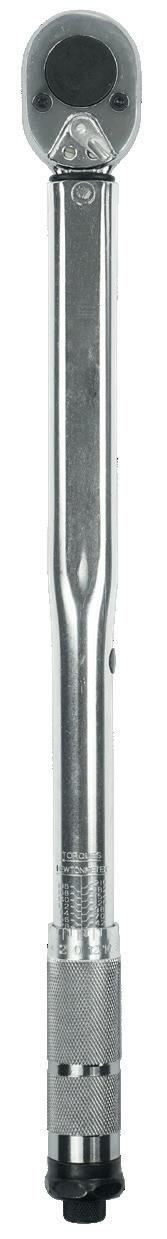

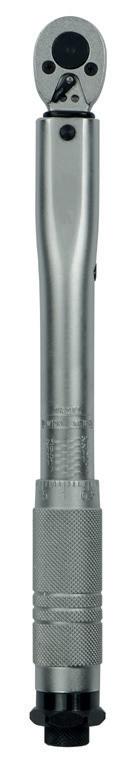

Code Description Clé dynamométrique
CDR.CD38 CDR.CD12
Code Description Clé dynamométrique
Code Description Douille pour clé dynamométrique
ZX.1972-5
ZX.2447
ZX.2442
Set B - entretien pompe 750 heures composé de:
750hrs - h.p. industrial pumps maintenance

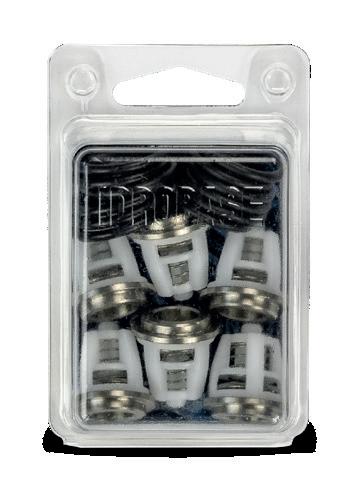

Kit clapets + Joint torique

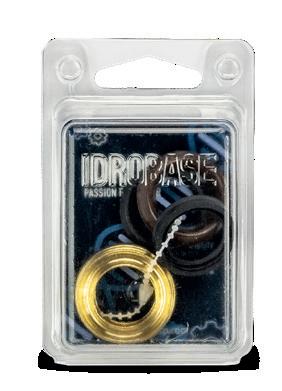

Joints d'étanchéité
Joint torique pour fixation pistons
Huile minérale pour pompes haute pression 0,5L
Loctite 10ml
Graisse technique 25ml
Set D - entretien pompe 1500 heures composé de:
1500hrs - h.p. industrial pumps maintenance
Kit clapets + Joint torique
Kit révision complète piston
Kit de fixation pistons
Groupe pistons en céramique
Kit joint huile pistons
Huile minérale pour pompes haute pression 0,5L
Loctite 10ml
Graisse technique 25ml
POMPE ET MACHINE
B Set B
Entretien pompe à:
750 heures, 2.250 heures, 3.750 heures, etc.
D Set D
Entretien pompe à:
1.500 heures, 3.000 heures, 4.500 heures, etc.
E Set E
Entretien machine à:
750 heures, 1.500 heures, 2.250 heures, ecc
F Set F
Entretien machine à:
3.000 heures, 6.000 heures, 9.000 heures, ecc
ENTRETIEN POMPE
1450 170/33
1450 300/18
ZX.2793-TS 1000 200/15 TS
3.0 ZX.2810-TS 1450 150/15 TS
ZX.2813-TS 1450 200/15 TS
ZX.2811-TS 1450 150/21 TS
1450 250/15
ZX.2306-TS 1450 250/15 TS
1450 170/33
1450 300/18
ZX.2800-TS 1450 150/15 TS
3.0
ZX.2801-TS 1450 150/21 TS
ZX.2803-TS 1450 200/15 TS
ZX.2794-TS 1450 100/11 TS
3.0
ZX.2795-TS 1450 150/15 TS
COLIBRÌ ZX.2796-TS 1450 100/9 TS
ZX.2282-R 3400 190/15
ZX.B150-15-SC 1450 150/15 SC
ZX.B150-21-SC 1450 150/21 SC
ZX.B200-15-SC 1450 200/15 SC
ZX.B150-15-BP 1450 150/15 BP
ZX.B150-21-BP 1450 150/21 BP
ZX.B200-15-BP 1450 200/15 BP
ZX.B150-15-TS 1450 100/15 TS
ZX.B150-21-TS 1450 150/21 TS
ZX.B200-15-TS 1450 200/15 TS
Lavabene 4
Idéale pour le nettoyage de l'intérieur des véhicules de petites/moyennes dimensions comme voitures et camionnettes. Réservoir d'eau propre à l’intérieur du conteneur en polyéthylène.

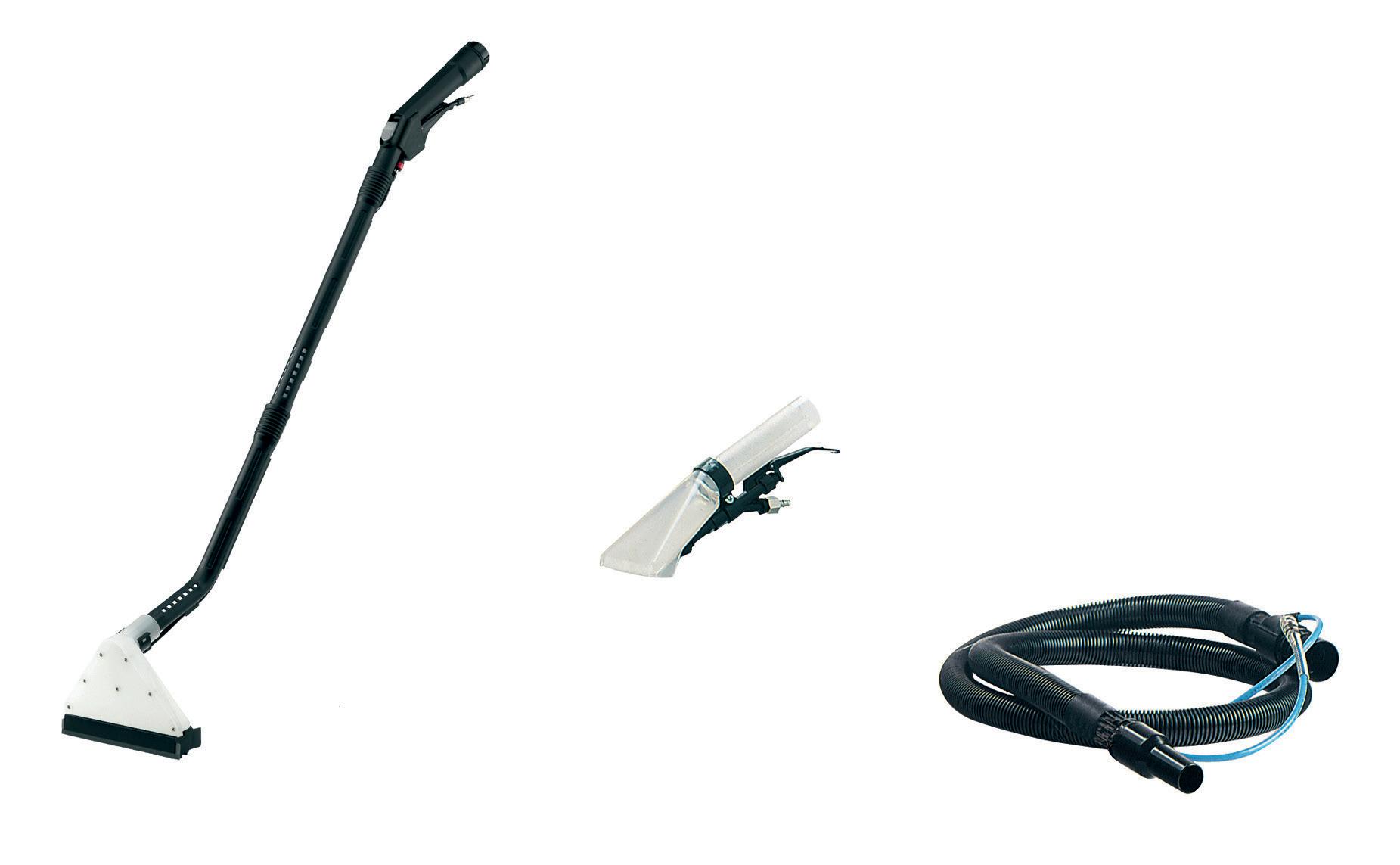

Accessoires de série
Lavabene 5
Nettoyeur professionnel pour intérieur des véhicules. Simple d'utilisation, avec réservoir en acier et évacuation latérale des eaux usées.
Accessoires de série
IB.0013
IB.0014
Tuyau de 2,5m
Tuyau de 2m
>2800 g/min
Code Modèle Pression Débit g/min Puiss. Pds

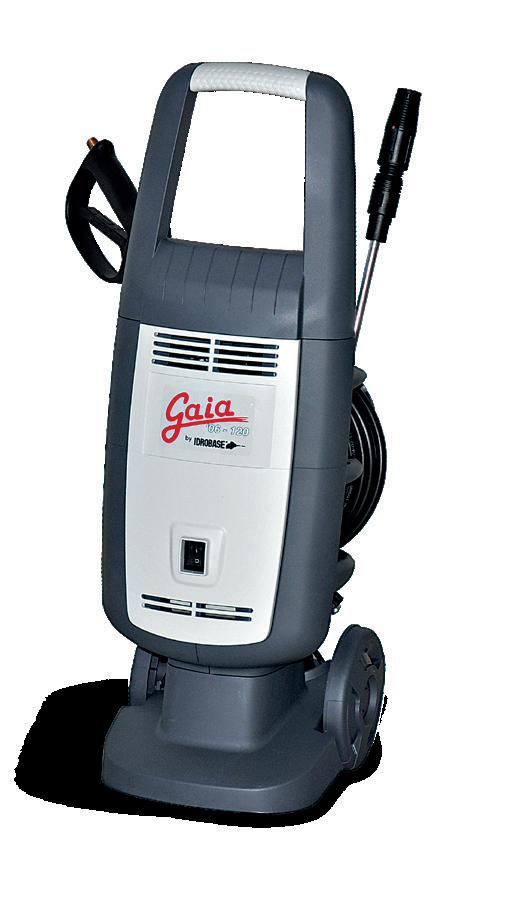

GAIA 120* 120bar 6l/min 2800 1,6kW (1x230V-50Hz) 16kg
GAIA 140** 140bar 7l/min 2800 2,0kW (1x230V-50Hz) 17kg
Caractéristiques techniques
Moteur électrique de 2800g/min, 230V-50Hz avec protection thermique et dispositif de démarrage Easy Start
• Dispositif Total stop
• Tête pompe en aluminium 3 pistons en acier trempé
• Dimensions LxPxH : 310x310x820mm
NETTOYEURS SEMI-PROFESSIONNELS
>2800 g/min
Équipement de série :
• Tube hp de 6m (*), 8m (**)
Pistolet avec rallonge
• Extrémité lance à coupleur rapide
Buse à angle variable
• Buse rotative (**)
• Canon à mousse pour détergent
Lance Mousse Stylo avec coupleur rapide à visser M22x1,5 M CDR.7111
Lance Double Piuma avec coupleur rapide à visser M22x1,5 M CDR.7111
Code Modèle Pression Débit g/min Puiss. Pds

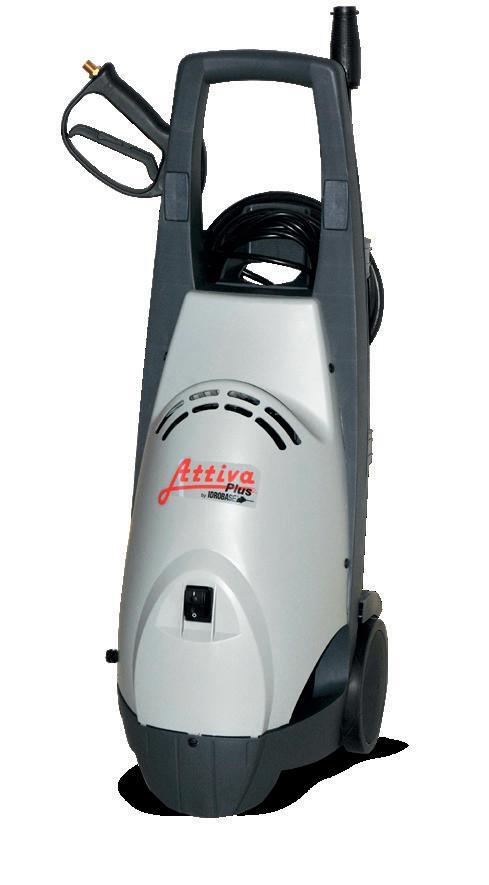

ATTIVA PLUS 145bar 8l/min 2800 2,4kW (1x230V-50Hz) 22kg
Caractéristiques techniques
• Moteur électrique de 2800g/min, 230V-50Hz avec protection thermique et dispositif de démarrage Easy Start
Dispositif Total stop
• Tête pompe en laiton
• 3 pistons en acier trempé
Dimensions LxPxH : 320x380x810mm
Équipement de série :
Tube hp de 8m
• Pistolet avec rallonge
Lance avec buse à angle variable
• Canon à mousse pour détergent
• Coupleur rapide aspiration eau
Lance Mousse Stylo avec coupleur rapide à visser M22x1,5 M CDR.7111
Lance Double Piuma avec coupleur rapide à visser M22x1,5 M CDR.7111
ZS.LF4L
ZL.1X865L
ZS.LF4L
ZL.1X865L
>2800 g/min
>2800 g/min
Code Modèle Pression Débit g/min Puiss.

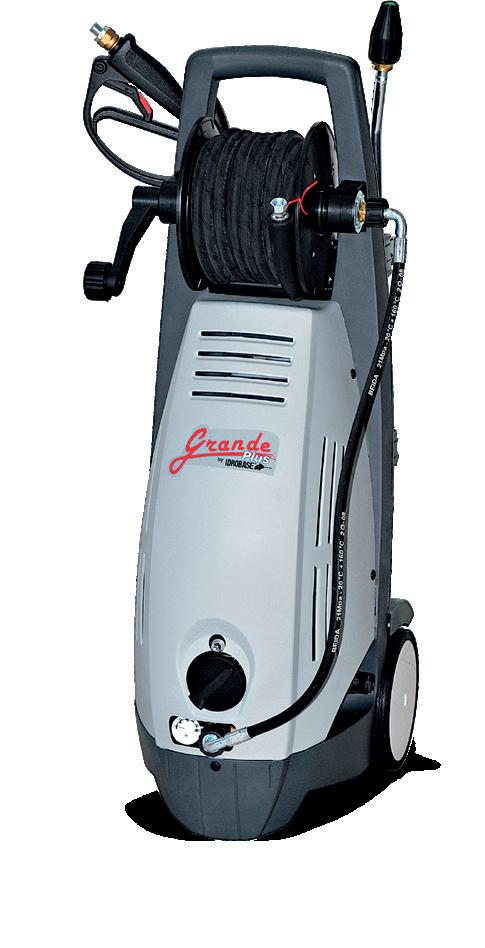

GRANDE PLUS 155bar 9l/min 2800 2,7kW (1x230V-50Hz) 30kg
Caractéristiques techniques
• Moteur électrique de 2800g/min, 230V-50Hz avec protection thermique et dispositif de démarrage Easy Start
• Dispositif Total stop
• Tête pompe en laiton
• 3 pistons en acier trempé
Dimensions LxPxH : 300x380x810mm
Optional
Équipement de série :
• Tube hp de 10m
• Enrouleur tube manuel Pistolet avec rallonge
• Lance avec buse angle variable +by-pass pour distribution du détergent
• Lance avec buse rotative Réservoir détergent d'1,8L
• Coupleur rapide aspiration eau
Lance Mousse Stylo avec coupleur rapide à visser M22x1,5 M
SAETTA 150bar 9l/min 2800 2,7kW (1x230V-50Hz) 77kg
Caractéristiques techniques
• Moteur électrique de 2800g/min, 230V-50Hz avec protection thermique et dispositif de démarrage Easy Start
• Dispositif Total stop
• Pompe axiale avec tête en laiton et pistons en céramique et protection ampérométrique.
• Soupape de sécurité et départ différé du brûleur
• Distribution détergent à bp
• Réservoirs détergent et huile intégrés
• Dimensions LxPxH : 520x900x810mm
Optional
ZS.LF4L
Équipement de série :
Tube hp de 8m
• Pistolet avec rallonge
Lance avec buse angle variable +bypass pour distribution du détergent
• Buse hp
Lance Mousse Stylo avec coupleur rapide à visser M22x1,5 M
ZS.LF4L
Pulito 5
Pulito 4
Pulito 2
Pulito 3
Pulito
Pulito 2 1
Pulito 4
Pulito 3
Pulito 5
Pulito 6 3 - mono-étagé haute vitesse bypass
Pulito 7
Les données relatives à la dépression et à l’air aspiré se réfèrent à chaque moteur

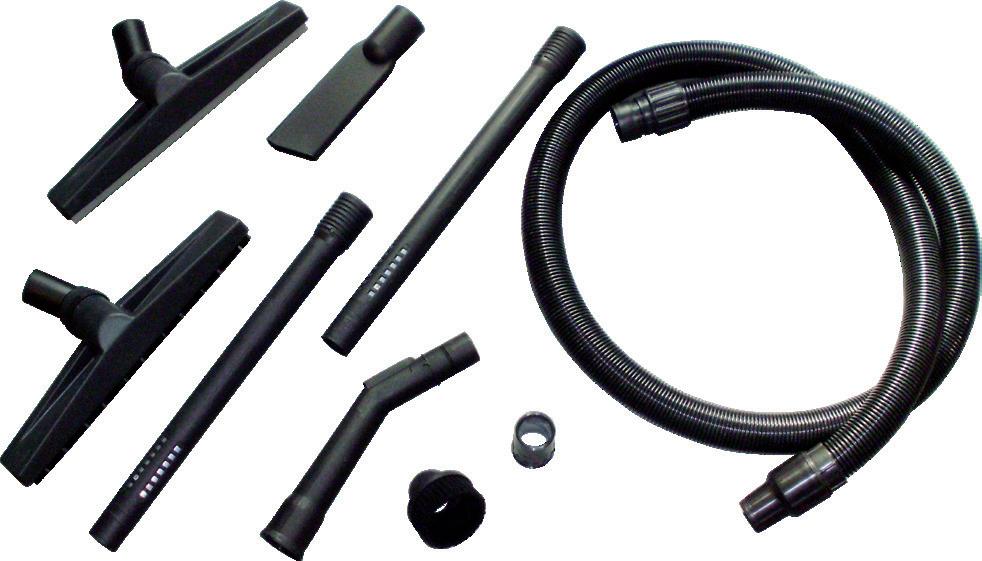

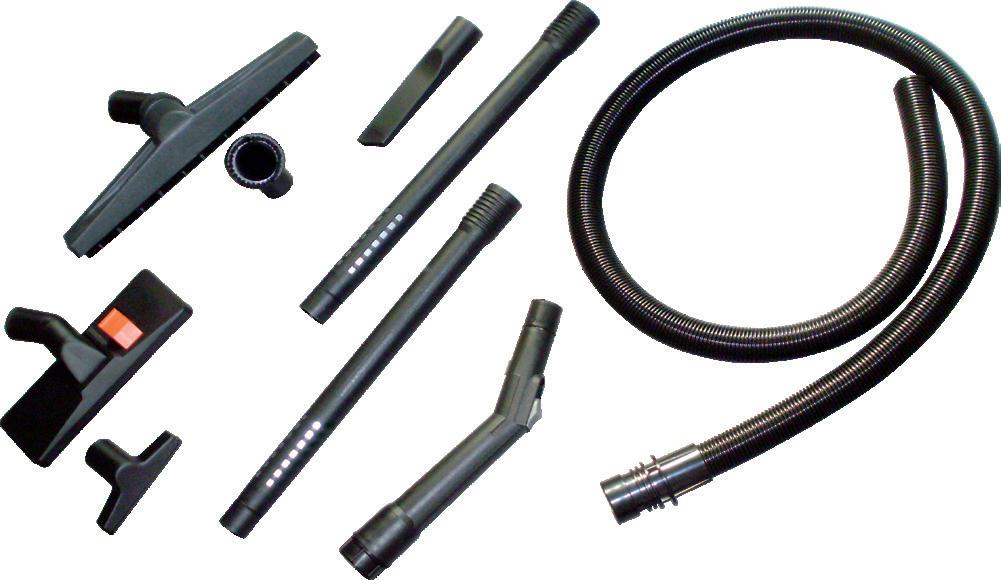

Accessoires ø36mm de série Tuyau de 2m
Tuyau de 2,5m
Accessoires ø38mm de série

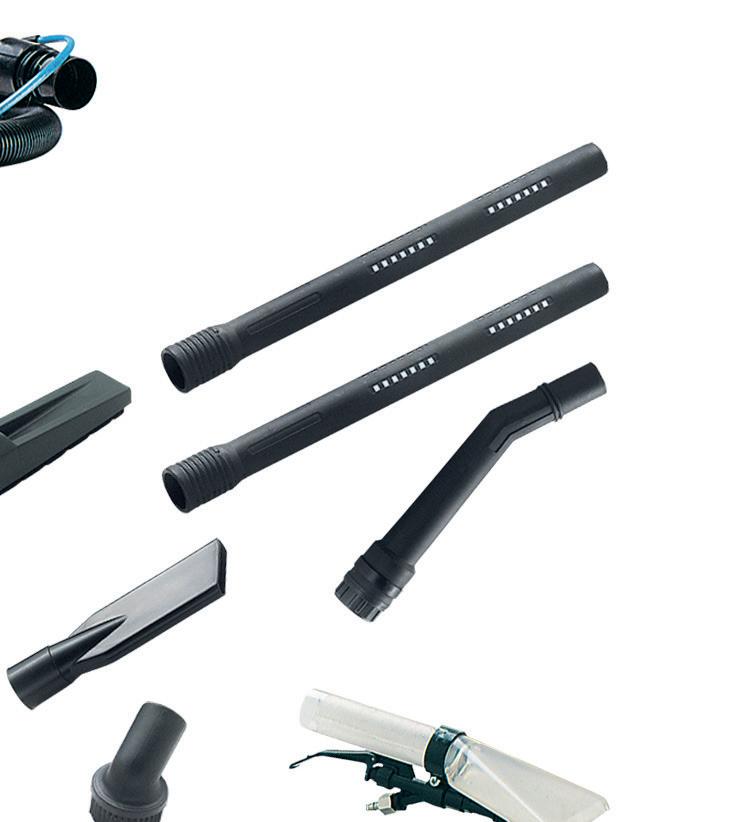

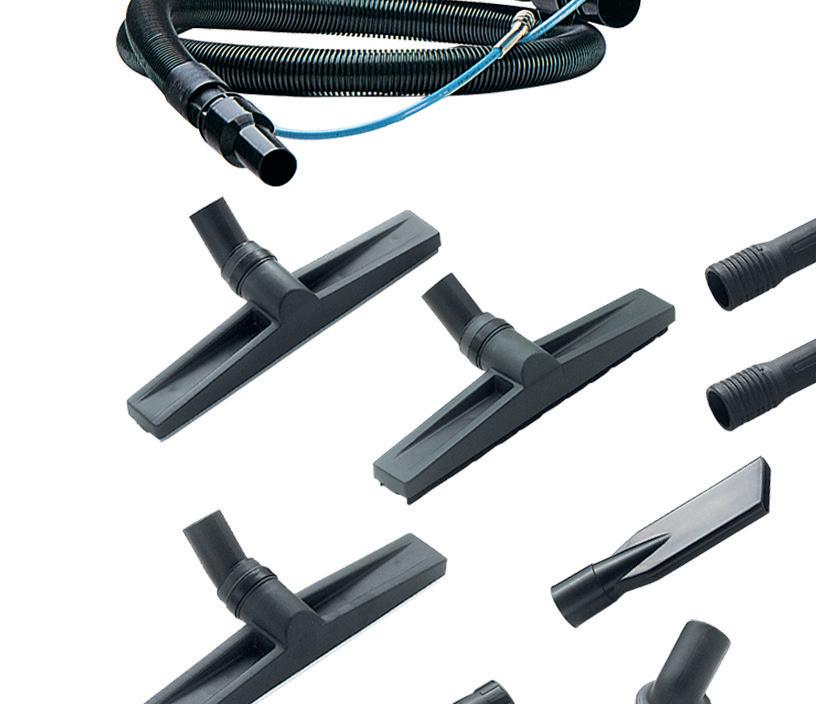

PIÈCES ASPIRATEURS LIQUIDES
Description

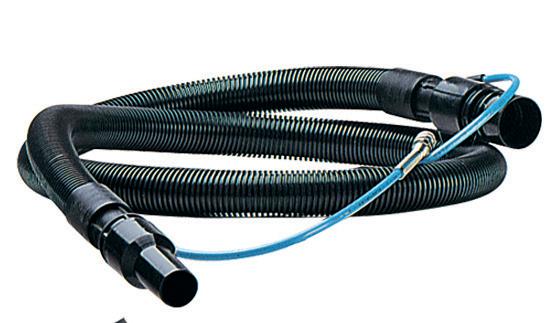

Tuyau flexible complet de série
Tube flexible écheveau de 30m sans manchons
Manchon fileté rigide pour tube flexible avec gorge côté réservoir
Manchon fileté rigide, pour tuyau flexible, entrée raccord rotatif côté accessoires
Poignée à régulateur d'air, 280mm, entrée rotative pour tube flexible

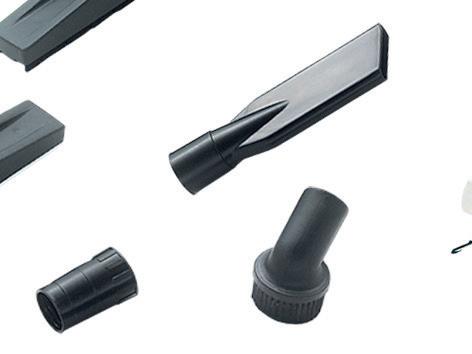

Suceur plat
Suceur pinceau
Suceur tapisserie

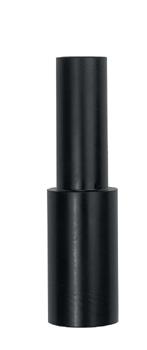

Réduction pour accessoires
Tuyau rallonge CDR.1004
Suceur polyvalent
Suceur polyvalent pour liquides
CDR.1011 + CDR.1013 CDR.1011 + CDR.1013
CDR.1011 + CDR.1014 CDR.1011 + CDR.1014
Suceur polyvalent combiné
Filtre polyester
Panier pour filtre polyester
Moteur pour aspirateurs poussières et liquides
FRANÇAIS
Copyright© de ce catalogue propriété d’IDROBASE GROUP® Srl. La lecture, la consultation et la diffusion sur papier ou en format électronique sont autorisées à usage personnel. Toute utilisation à des fins commerciales et toute modification interdites sans l’autorisation écrite d’IDROBASE GROUP® Srl. Ce catalogue annule et remplace le précédent.
Ce catalogue fournit des informations générales sur les produits offerts par IDROBASE GROUP® Srl.
Il est destiné aux revendeurs, installateurs, concepteurs et à tous ceux possédant déjà des connaissances adéquates - desdits produits et des matériaux avec lesquels ils sont réalisés, ainsi que de leurs caractéristiques, performances et fonctionnement; il ne s’adresse donc pas aux consommateurs, lesquels doivent obligatoirement, pour la manipulation, l’installation ou toute opération portant les biens décrits ici, s’adresser à un personnel qualifié et compétent.
Le personnel spécialisé doit également considérer ce catalogue comme une présentation essentiellement commerciale ne contenant pas les spécifications techniques nécessaireslesquelles pourront être demandées à Idrobase -, et ne pouvant donc à elle seule constituer une référence en vue de la conception, de la réalisation ou de la mise en place de tout type d’installation.
Les illustrations, les caractéristiques techniques, les fonctions et autres informations fournies ici sur les produits, systèmes, installations et autres se basent sur l’état actuel de la technique: seules les informations immédiates peuvent toutefois être reportées ici, sans tenir compte de l’ensemble de données nécessaires à la conception, la réalisation et l’installation d’un équipement quelconque, lesquelles devront être à chaque occasion évaluées avec attention par les concepteurs et installateurs.
Pour toute information détaillée sur tous les produits figurant dans ce catalogue, il est donc nécessaire de s’adresser à notre siège, où un personnel compétent est à votre disposition pour toute question.
Toutes les illustrations de ce manuel peuvent différer légèrement de la réalité et doivent donc être considérées comme de simples représentations similaires à la réalité.
Nous nous réservons le droit d’apporter des modifications à tous nos produits. Pour cette raison également, un contact direct avec notre siège est nécessaire.
En cas de problème d’interprétation, le texte italien original fait foi.
En cas de nouvelle publication, cette édition ne sera plus valable.
Idrobase Group Srl
Via dell’Industria, N. 25 35010 Borgoricco (PD) Italia
T: +39 049 9335903 r.a.
www.idrobasegroup.com info@idrobasegroup.com
Reconnaissance de maximale fiabilité commerciale
A day in Idrobase Group
