9.5 Frakobling af bremse

9.5 FRAKOBLING AF BREMSE

PAS PÅ

Vær sikker på, at tilbehøret er på jorden for at hindre pludselig roatation af overkonstruktionen, før det forsøges at frakoble krøjebremsen. Se kapitlet ”sænkning af tilbehør, når der opstår pludseligt motorsvigt” vedrørende procedurer for sænkning af tilbehør.

A.NØDVENDIGT VÆRKTØJ OG UDSTYR

1. Nædvendigt håndværktøj til fjernelse af hydrauliske rør, slanger og samlinger. 2. Propper og hætter til rør, slanger og samlinger. 3. 14 mm unbraconøgle 4. 6 mm unbraconøgle 5. Overliggende løfteanordning med løfte- og holdekapacitet til 45 kg (100 pund) 6. En masse rene, tørre klude. 7. Momentnøgler

B.PROCEDURER

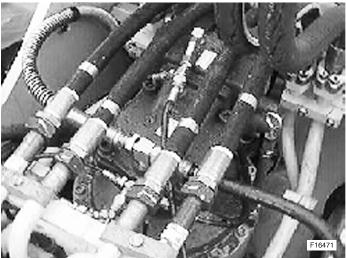

1. Sænk tilbehøret til jorden. Se foregående side for korrekte procdurer for sænkning af tilbehøret. 2. Fjern alle slanger og rør fra krøjemotorens topplade og krøjeventil for at få adgang til toppladens monteringsbolte. 3. Monter korrekte propper og hætter på slanger, rør og fittings for at hindre risiko for forurening i det hydrauliske system.

ADVARSEL

Anvend kun propper og hætter, der er bestemt til tætning for den specifikke slange, rør eller fitting, som de monteres på.

4. Rengør omhyggeligt krøjemotorens øverste del og krøjeventil og fjern alt smuds og knuste rester.

BEMÆRK: Anbring en masse rene, tørre klude rundt om krøjemotoren, der kan fange overløben hydraulisk olie, når toppladen fjernes.

MONTER KORREKTE HÆTTER OG PROPPER PÅ SLANGER, RØR OG FITTINGS FOR AT HINDRE, AT DER TRÆNGER FORURENING IND I SYSTEMET

F16305

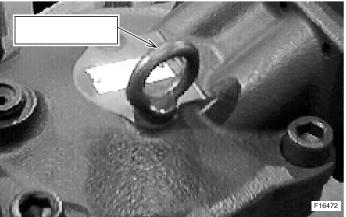

M12-1,75X20MM LØFTEØJE

LØSN FIRE TOPPLADE FASTGØRELSESBOLTE

FJERN TO BOLTE, TO MODSATTE HJØRNER

FJERN ALLE FJEDRE

INDREGULER FORDELERPLADENS HULLER MOD FOR- OG BAGHUS

STYRESTIFTER

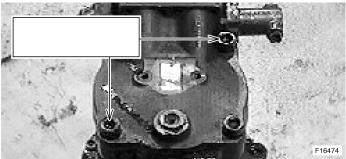

5. Løsn de fire topplade fastgørelsesbolte med en 14 mm unbraconøgle. 6. Fjern to topplade monteringsbolte fra to modsatte hjørner. 7. Fastgør den overliggende løfteanordning i løfteøjnene og fjern det meste af de løsthængende dele fra kabel eller kæde. 8. Fjern forsigtigt de tiloversblevne to bolte fra top monteringspladen.

BEMÆRK: Toppladen vil hæve sig på grund af fjedertrykket, når de to sidste bolte fjernes. Der kan forekomme bevægelse af overrammen, når fjederspændingen udløses.

9. Ved brug af den overliggende løfteanordning skal krøjemotorens topdæksel løftes forsigtigt med krøje støddæmpende ventilsamling og på afstand af krøjemotoren.

ADVARSEL

Lad ikke smuds eller knuste rester trænge ind i krøjemotoren eller lægge sig på toppladen.

10. Fjern forsigtigt alle bremsefjedre og læg dem i en beholder fyld med frisk, ren hydraulisk olie.

Tætn derefter beholderen for at hindre forurening. 11. Indreguler fordelerpladens huller i krøjemotoren, indtil de er placeret således, at de vender mod krøjemotorens afskærmnings for- og bagende. 12. Anbring forsigtigt toppladen over krøjemotoren og indreguler toppladens styrestifter efter hullerne i fordelerpladen. 13. Sænk forsigtigt og langsomt toppladen i position på krøjemotoren og monter med hånden de fire topplade monteringsbolte. 14. Sænk forsigtigt og langsomt toppladen i position på krøjemotoren og monter med hånden de fire topplade fastgørelsesbolte.

ADVARSEL

Sørg for, at toppladens styrestifter og fordelerpladens huller griber ind i hinanden.
