5.2LØFT AF MASKINE

Nedenstående procedurer gælder for løft af maskinen, således som den er fremstillet af forhandleren. Disse procedurer tager ikke højde for ændringer, der er påført maskinen, som kan påvirke maskinens vægt eller tyngdepunkt. 1. Find løftepunkterne fortil og bagtil på hver larvefodsramme. 2. Tilkobl kabler eller wirer med en bæreevne, der er tilstrækkelig til at løfte maskinen, i løftepunkterne.

ADVARSEL

Anbring en klods af hårdt træ eller stål mellem kablerne og larvefodsrammen for at hindre, at kablerne skader bælterne under løftningen.

3. Saml kablernes løse ender i maskinens tyngdepunkt og tilkobl dem til en overliggende løfteanordning med løftekapacitet, der er vurderet til at være tilstrækkelig til at løfte maskinen.

BEMÆRK:

Det kan være nødvendigt at anbringe forstærkede sprederstænger mellem løftekablerne for at hindre beskadigelse af maskinen under løftningen. 4. Løft og flyt langsomt maskinen til det ønskede sted.

PAS PÅ

Brug altid korrekt løfteudstyr- og anordninger. Brug af ukorrekt løfteudstyr kan medføre, at lasten forskydes eller falder ned og forvolder alvorlig beskadigelse, alvorlig skade eller død.

PAS PÅ

Brug ikke kontravægtens løfteøjne til at løfte hele maskinen med. Løfteøjenboltene kan falde ud under denne last og forvolde personskade. Se operatørmanualen for korrekt løftning af maskinen.

VÆRKTØJ

NUMMER STØRRELSE MÆNGDE KABEL (A) Ø 25 X 13,6 m 1 KABEL (B) Ø 25 X 13,7 m 1

SPREDERSTÆNGER (C) 3,67 m 2

VÆGT: 11900 kg VÆGTARM : 2,2 m SKO: 600 mm MODEL: E115SR

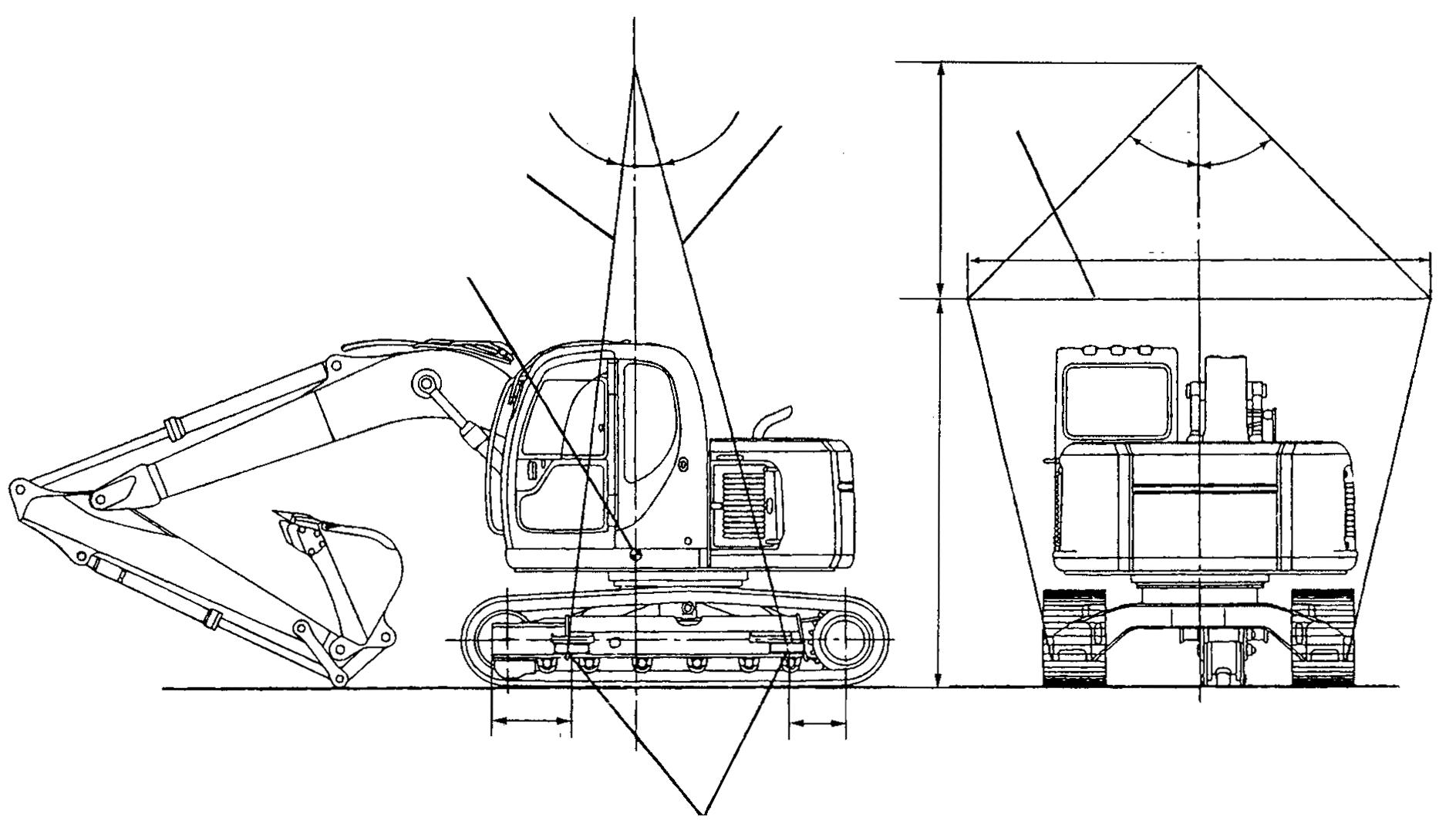

(A)

(7° ) (10 °)

TYNGDEPUNKT

(B) (C)

1900 mm

(44°)(44°)

3670 mm

632 mm

BEMÆRK: Hvis maskinen løftes med bredere bæltesko, vil den være tilbøjelig til at flytte tyngdepunktet lidt fremefter mod midten af krøjeringen.

PAS PÅ

Brug ikke kontravægtens løfteøjne til at løfte hele maskinen med.

3100 mm

586 mm

ANBRING EN KLODS MELLEM HVERT KABEL OG RAMMEVÆGT

F16438
