Inizializzazione delle porte in dire- zione di chiusura e di apertura

Inizializzazione delle porte in direzione di chiusura e di apertura

Avvertenza:

Condizione: veicolo fermo, freno di stazionamento azionato, pressione di alimentazione > 7 bar, tensione batteria 24 V, rete di bordo inserita, impianto elettrico inserito.

Avvertenza:

L'inizializzazione non elimina i problemi! Se dopo l'inizializzazione si verifica di nuovo un'anomalia, si deve eliminare la causa del guasto.

Avvertenza:

Con il contemporaneo verificarsi di anomalie sulla porta 1 e un'altra porta, inizializzare sempre per prima la porta 1.

Avvertenza:

Inizializzare sempre le porte in direzione di chiusura e in direzione di apertura.

Cautela:

La centralina sulla porta 1 è programmata specificatamente per il veicolo. Non effettuare sostituzioni di prova delle centraline.

Apertura/bloccaggio

Inizializzazione delle porte in direzione di chiusura e di apertura

M72_00-0066-01

Sbloccare (2) lo sportello di manutenzione (1) sopra la relativa porta e aprirlo.

Apertura/bloccaggio

Inizializzazione delle porte in direzione di chiusura e di apertura

M72_00-0068-01

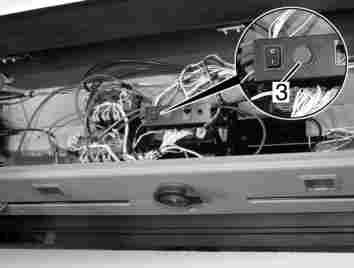

Premere il pulsante di officina (3) e tenerlo premuto per inizializzare la porta in direzione di chiusura. La porta si chiude.

M72_00-0067-01

Attendere che la luce di salita (4) lampeggi.

Avvertenza:

Il lampeggio segnala un corretto processo di inizializzazione in direzione di chiusura.

Avvertenza:

La luce di salita (4) lampeggia una volta sulla porta 1, due volte sulla porta 2, tre volte sulla porta 3, ecc.

M72_00-0068-01

Rilasciare il pulsante di officina (3).

Avvertenza:

Rilasciare il pulsante di officina (3) solo quando la sequenza di lampeggio è conclusa (una volta sulla porta 1, due volte sulla porta 2 e tre volte sulla porta 3 ecc.).

La porta è inizializzata in direzione di chiusura.

Premere il pulsante di officina (3) e tenerlo premuto per inizializzare la porta in direzione di apertura. La porta si apre.

M72_00-0067-01

Attendere che la luce di salita (4) lampeggi. Apertura/bloccaggio

Inizializzazione delle porte in direzione di chiusura e di apertura

Avvertenza:

Il lampeggio segnala un corretto processo di inizializzazione in direzione di apertura.

Avvertenza:

La luce di salita (4) lampeggia una volta sulla porta 1, due volte sulla porta 2, tre volte sulla porta 3, ecc.

M72_00-0068-01

Rilasciare il pulsante di officina (3).

Avvertenza:

Rilasciare il pulsante di officina (3) solo quando la sequenza di lampeggio è conclusa (una volta sulla porta 1, due volte sulla porta 2 e tre volte sulla porta 3 ecc.).

La porta è inizializzata in direzione di apertura.
