Modul funcţional Portbagajul pentru schiuri (dotare specială)

Portbagajul pentru schiuri (dotare specială)

Indicaţie: Imaginile reprezintă exemple şi pot exista diferenţe faţă de situaţia reală de montaj.

Pericol! Portbagajul pentru schiuri se transportă, depozitează şi montează strict la/ cu ansamblurile constructive şi elementele de fixare prevăzute special în acest scop!

Pericol! Prin ataşarea unui portbagaj pentru schiuri, lungimea autovehiculului se modifică, fiind posibil ca un sistem de asistenţă la deplasarea cu spatele (pilot pentru parcare) eventual montat să nu mai fie funcţional. Pericol! Ieşirea de urgenţă prin geamul spate trebuie să fie posibilă şi când portbagajul pentru schiuri este montat. Înălţimea maxim admisibilă a marginii superioare a portbagajului pentru schiuri: 2,2 m peste suprafaţa carosabilului la nivelul normal.

M88_00-0019-01

Montarea portbagajului pentru schiuri la autobuz se realizează prin cuplarea celor patru lagăre basculante din stânga şi dreapta de pe cadrul exterior, în suporturile de lagăre de pe autobuz, cu ajutorul bolţurilor asigurate cu şplint (1).

Indicaţie: Pentru a facilita montarea pe autobuz, portbagajul va fi ridicat la înălţimea corectă cu ajutorul unui dispozitiv adecvat de ridicat.

M88_00-0021-01

Introduceţi întotdeauna numai câte un bolţ succesiv în verigile de cuplare inferioare niciodată ambele simultan!

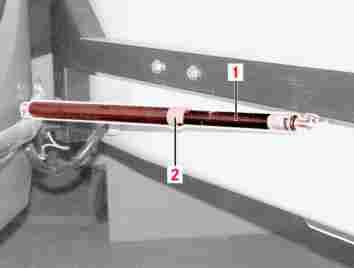

Pericol! Pericol de accidentare! Aveţi în vedere faptul că amortizorul cu gaz din spate (1) pretensionează bara de susţinere. Modul funcţional Portbagajul pentru schiuri (dotare specială)

M88_00-0019-01

Montarea portbagajului pentru schiuri este permisă numai la autovehiculele care sunt echipate cu dispozitivelesuport corespunzătoare.

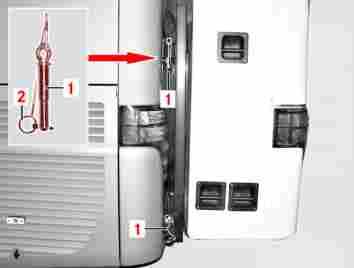

Indicaţie: După ataşarea portbagajului pentru schiuri, trebuie să fie realizată legătura electrică la autovehicul. Pericol! Înainte de intrarea în cursă, trebuie să fie verificată stabilitatea la toate bolţurile (1) şi asigurarea corectă cu şplintul (2).

Pericol! Înainte de intrarea în cursă, se va verifica funcţionarea tuturor instalaţiilor de lumini. Suplimentar, se va avea în vedere obligatoriu faptul că lumina de poziţie spate pentru ceaţă are voie să funcţioneze numai la portbagajul pentru schiuri, nu şi la autovehicul.

Pericol! În timpul cursei, capacul portbagajului pentru schiuri trebuie să fie obligatoriu închis şi blocat.
