Extinderea şi retractarea rampei electrice cu casete
Extinderea şi retractarea rampei electrice cu casete
Indicaţie: Condiţia necesară: autovehiculul este în staţionare, uşă închisă.
Precauţie: Acordaţi atenţie plăcuţelor de operare, respectiv plăcuţei pentru forţa portantă.
Indicaţie: Pe baza opţiunilor DS pot fi utilizate şi alte tipuri de rampe a căror deservire poate diferi de aceasta.
Acţionaţi comutatorul cu cheie Rampa în poziţia 1 Modul funcţional Extinderea şi retractarea rampei electrice cu casete
Indicaţie: La acţionarea rampei, este comandată frâna de staţionare, până când rampa este complet deplasată în interior.
Pericol! Este interzisă deplasarea autovehiculului cu rampa deplasată în exterior.
Acţionaţi comutatorul Rampă.
Indicaţie: Pe parcursul exploatării uşa nu mai poate fi acţionată.
Lumina de control Rampă de la afişajul multifuncţional se aprinde.
M54_00-1355-71

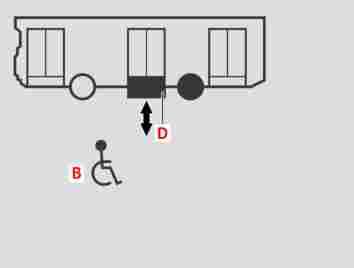

Pe ecran se va afişa: "Rampă în funcţiune" (D), săgeata semnalează faptul că rampa este în mişcare.
Pericol! Pericol de prindere: asiguraţivă că nu se găsesc persoane sau obiecte între caroseria autovehiculului şi carosabil.
Precauţie: Dacă rampa întâlneşte un obstacol, se va deplasa în interior. În acest caz rampa trebuie acţionată din nou.

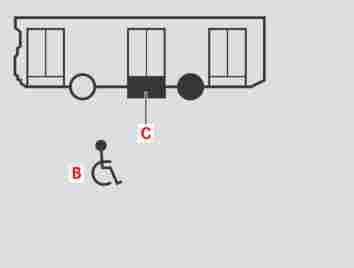

Indicaţie: Dacă sa produs o solicitare de rampă, este afişat simbolul "Cărucior pentru persoane cu handicap" (B).
M54_00-1356-71tif

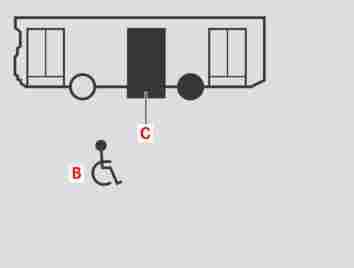

Rampa este complet deplasată în exterior.
Indicaţie: Uşa poate fi deschisă.
M54_00-1354-71
Uşa deschisă Deplasaţi rampa în interior
Indicaţie: După închidere rampa se deplasează automat în interior. Indicaţie: Simbolul "Cărucior pentru persoane cu handicap" (B) se stinge după ce uşa se închide.
Indicaţie: Dacă pe parcursul deplasării rampei, platforma rampei este solicitată, procesul se întrerupe.
M54_00-1355-71
Pe ecran se va afişa: "Rampă în funcţiune" (D), săgeata sem-
