Deschiderea şi închiderea rampei prin rabatare

Pericol! Deschideţi/închideţi, respectiv deplasaţi rampa în exterior/interior numai dacă nu se găsesc persoane în raza de mişcare a rampei. Nu solicitaţi rampa în acest timp.

Pericol! Respectaţi sarcina utilă maximă.

Indicaţie: Înainte ca rampa să fie folosită, trebuie să se verifice fiabilitatea acesteia, starea de întreţinere şi prezenţa eventualelor deteriorări.

Indicaţie: În domeniul de intrare al uşii din faţă, în varianta cu lift de ridicare, nu este permisă în timpul cursei prezenţa pasagerilor până la bariera pendulantă. Modul funcţional Deschiderea şi închiderea rampei prin rabatare

Pentru frazele de securitate şi indicaţiile de folosire, vezi şi instrucţiunile de exploatare redactate de producător. Deschiderea şi închiderea rampei prin rabatare

Indicaţie: Condiţia necesară: autovehiculul este în staţionare, uşă deschisă.

Precauţie: Acordaţi atenţie plăcuţelor de operare, respectiv plăcuţei pentru forţa portantă.

Modul funcţional Deschiderea şi închiderea rampei prin rabatare

M72_00-0029-01

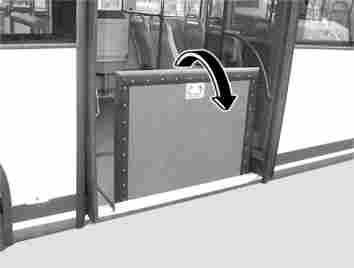

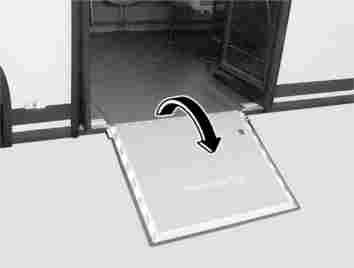

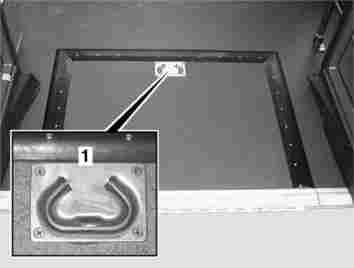

Ridicaţi rampa din exterior de la mânerul (1) şi rabataţio spre exterior.

Indicaţie: Când rampa este deschisă prin rabatare, uşa nu mai poate fi acţionată. Pericol! Este interzisă deplasarea autovehiculului cu rampa deschisă prin rabatare.

M72_00-0030-01 M72_00-0032-01

M54_00-1354-71

Pe ecran se va afişa: "Rampă deschisă prin rabatare" (C).

Indicaţie: Dacă sa produs o solicitare de rampă, este afişat simbolul "Cărucior pentru persoane cu handicap" (B).

Lumina de control Rampă de la afişajul multifuncţional se aprinde.

Închiderea prin rabatare a rampei se realizează în ordine inversă.

M54_00-1354-71

Pe ecran, indicaţia "Rampă deschisă prin rabatare" (C) se stinge. Modul funcţional Deschiderea şi închiderea rampei prin rabatare

Indicaţie: Simbolul "Cărucior pentru persoane cu handicap" (B) se stinge după ce se închide uşa care este atribuită rampei.

Lumina de control Rampă de la afişajul multifuncţional se stinge. Avarie la rampă

Indicaţie: Dacă rampa nu este complet închisă prin rabatare şi uşa nu este închisă, pe ecran va fi afişată o avarie.

M54_00-1353-71

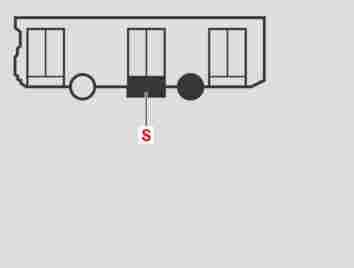

Pe ecran se va afişa cu aprindere intermitentă: "Rampă avarie" (S).
