Cuplajul de tractare faţă

Cuplajul de tractare faţă

M88_00-0082-01

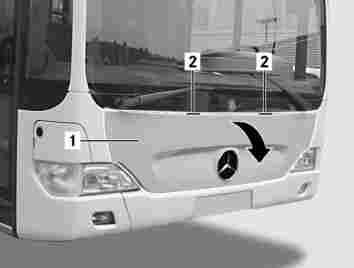

Deschideţi clapeta din consolă (1) cu ambele mâini din locaşurile de prindere (2).

M00_00-0338-71

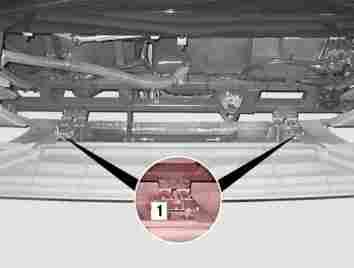

Mişcaţi spre stânga pârghia de la cele două închizătoare ale clapetei (1) (raportat la sensul de deplasare) şi deblocaţi, astfel, partea inferioară a clapetei din consolă. Partea inferioară a clapetei din consolă se rabatează în jos. Modul funcţional Cuplajul de tractare faţă

Indicaţie: Partea inferioară a clapetei din consolă este asigurată cu o chingă de prindere împotriva rabatării complete în jos.

M88_00-0060-01

Ridicaţi puţin eclisa de siguranţă (6) şi rotiţi bolţul de zăvorâre de la mânerul (5) în sens orar, până când se deblochează.
