Visning af informationer om drift/ kørsel/stoppested
diagnosen. Skærmen (14) aktiveres, når følgende funktioner slås til: elektrisk system, døråbning udefra, udvendige lygter, indvendig belysning, havariblink, radioopkald.
Bemærk:
Teksterne i funktionsinformationerne og fejlinformationerne vises på de enkelte landes sprog
Bemærk:
Når det elektriske system slås til, vises driftsinformationerne automatisk på skærmen efter hinanden.
Bemærk:
Når bussens lygter tændes, skifter skærmen (14) til modsat (invers) visning. Hvis der optræder en fejl, bliver den kun vist, når nøglen i tændingslåsen er befinder sig i kørestilling. Betjening ved førerpladsen
Bemærk:
Desuden vises der informationer fra det computerstyrede driftsledesystem (ekstraudstyr).
Skærmbilledforløb Visning af informationer om drift/ kørsel/stoppested
For at informere føreren på logisk måde er funktionsinformationerne opdelt i tre grupper: 1.) Driftsinformationer, 2.) Visninger under kørslen, 3.) Visninger ved stoppested.
1.) Driftsinformationer.

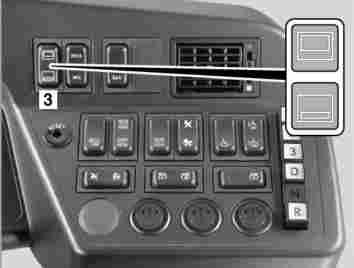

M54_00-1139-01 Når det elektriske system slås til, vises driftsinformationerne på skærmen én gang efter hinanden. Derefter kan driftsinformationerne kun fremkaldes med kontakten (3) på instrumentpanelet.
Betjening ved førerpladsen
Fare!
Risiko for uheld! Hvis der fremkaldes informationer under kørslen, afleder det opmærksomheden fra trafikken. Det kan forårsage ulykker med alvorlige personskader eller dødsfald. Der må kun fremkaldes informationer, når bussen holder stille, og parkeringsbremsen er aktiveret.
Bemærk:
Denne visning er aktiv i ca. 5 sekunder.
Når parkeringsbremsen hhv. stoppestedsbremsen eller igangsætningsspærren ikke er aktiveret, skiftes der derpå til visningen "Kørsel". Når parkeringsbremsen hhv. stoppestedsbremsen eller igangsætningsspærren er aktiveret, skiftes til visningen "Stoppested".
Delt skærm
Skærmen er opdelt vandret i to felter af forskellig størrelse. Det øverste felt udgør 3/4 af skærmens højde, det nederste 1/4 af skærmens højde. Der kan bladres gennem begge felter med knappen (3) uafhængigt af hinanden.
Bemærk:
Opdelingen af skærmen er virtuel, dvs. at grænsen mellem de to felter er usynlig. Opdelingen bliver først synlig, når der bladres i det øverste eller nederste felt med knappen (3).
Bremsetryk, beholdertryk og olietryk (motor)

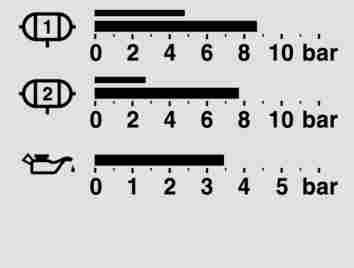

M54_00-1131-01 Bremse- og beholdertrykkene for bremsekredsene I (1) og II (2) vises med hver to bjælker mellem 0 og maksimalt 12 bar. Den tykke bjælke angiver beholdertrykket, den tynde bremsetrykket i den pågældende bremsekreds. Under bremse- og beholdertrykkene for bremsekredsene I og II vises det aktuelle olietryk mellem 0 og 5 bar.
Brændstofmængde, AdBluemængde og oliestand (motor)
M54_00-1132-01 Brændstofmængden vises med en bjælke mellem 0 (tom) og 1 (fuld). Det samme gælder for AdBlue-mængden. Korrekt oliestand vises med teksten "Ölstand OK" (Oliestand OK).
Bemærk:
Hvis oliestanden er korrekt, kan der ikke fremkaldes yderligere oliestands-informationer.
Bemærk:
Når oliestanden ikke er korrekt: se nedenstående visninger.
Oliestand for lav

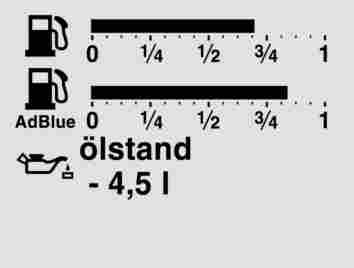

M54_00-1134-01 En for lav oliestand indikeres med teksten "Ölstand" (Oliestand), og den manglende mængde i liter vises (i eksempler 4,5 liter).
Betjening ved førerpladsen
Bemærk:
Denne information kan kun fremkaldes, når der tidligere er vist en fejl i advarselstrin gul, eller der er vist "Meddelelse kan vises" (skruenøgle-symbol).
Forsigtig:
En for lav oliestand kan medføre motorskader. Derfor skal oliestanden korrigeres hurtigst muligt.
Oliestand for høj

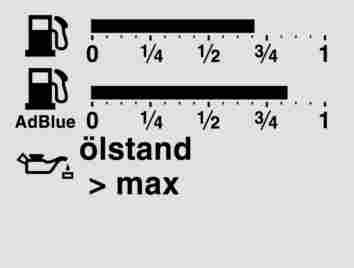

M54_00-1135-01 En for høj oliestand vises med teksten "Ölstand > max" (Oliestand > max).
Bemærk:
Denne information kan kun fremkaldes, når der tidligere er vist en fejl i advarselstrin gul.
Betjening ved førerpladsen
Bemærk:
En for høj oliestand kan medføre motorskader. Derfor skal oliestanden korrigeres hurtigst muligt.
Oliestanden kan ikke måles
M54_00-1136-01 Hvis oliestanden ikke kan måles, vises teksten "Ölstand - - - - -" (Oliestand - - - -).
Kølevæsketemperatur, gearolietemperatur og motorolietemperatur

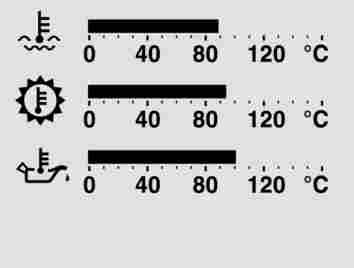

M54_00-1133-01 Øverst vises den aktuelle kølevæsketemperatur med en bjælke mellem 0 °C og maksimalt 160 °C. Derunder vises den aktuelle gearolietemperatur, og nederst vises den aktuelle motorolietemperatur.
2.) Informationer under kørslen

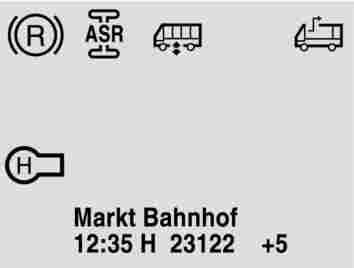

M54_00-0173-01 Denne visning er aktiv under kørslen. Den viser vigtige systeminformationer, hvornår et system er aktivt og hvornår et system midlertidigt har en nedsat eller reduceret funktion, som ikke er en fejl.
Bemærk:
Desuden vises der informationer fra det computerstyrede driftsledesystem (ekstraudstyr).
Visninger under kørslen - oversigt
Meddelelse kan vises
Forsigtig:
Symbolet "Meddelelse kan vises" (skruenøgle-symbol) på skærmen er en information om, at der kan udlæses en meddelelse fra et system (fejl, servicetidspunkt nået).
Forsigtig:
Hvis indikeringen "Meddelelse kan vises" vises konstant på skærmen, skal bussen bringes på værksted. Betjening ved førerpladsen
Gearolie for varm
Vises hvis olien i retarderen er for varm.
Forsigtig:
For at beskytte retarderen mod overhedning under brugen reduceres dens bremsevirkning automatisk afhængigt af temperaturen. Køreteknikken skal tilpasses hertil, især på lange bakker nedad.
Retarder aktiv (permanent visning)
Vises, når bremsepedalen aktiveres, eller retarderen aktiveres manuelt.
Visning af frigear for automatgearkasse
Vises når der er trykket på "N" i trykkontakten, og gearkassen er i frigear.
Anti-spin-regulering slået fra (blinker)
Vises, når anti-spin-reguleringen er slået fra
Fare!
Risiko for uheld som følge af spinnende drivhjul! Hvis de trækkende hjul spinner, kan bussen skride ud.
Betjening ved førerpladsen
Anti-spin-regulering (ASR) aktiv (permanent visning)
Vises når de trækkende hjul begynder at spinne i den ene side, og anti-spinreguleringen regulerer.
Fare!
RISIKO FOR ULYKKER! Anti-spin-reguleringen fritager ikke føreren for at tilpasse køremåden til trafik- og vejbaneforholdene!
Parkeringsbremse aktiv (permanent visning)
Vises når grebet til parkeringsbremsen er aktiveret.
Fare!
Fare! Parkeringsbremsen må kun aktiveres, når bussen holder stille! Inden bussen forlades, skal parkeringsbremsen altid aktiveres! På skråninger skal der desuden lægges stopklodser under hjulene, og forhjulene skal drejes ind mod kantstenen!
Bemærk:
Fare! Kontroller at håndgrebet er gået helt i indgreb! Det gøres ved at trykke håndgrebet i retning "Fri", men uden samtidig at trække udløserringen op fra låsestillingen. Håndgrebet må så ikke kunne bevæges!
Stoppestedsbremse aktiv (permanent visning)
Vises når stoppestedsbremsen er slået til.
Fare!
Risiko for uheld! Før førerpladsen forlades, skal parkeringsbremsen aktiveres. Stoppestedsbremsen må ikke benyttes ved parkering af bussen. Ved stoppesteder på stigninger eller på fald på over 15 % skal parkeringsbremsen aktiveres.
Fare!
Risiko for uheld! Stoppestedsbremsen må kun aktiveres, når bussen holder stille.
Stopønske (blinker).
Vises når en passager i kabinen trykker på en "STOP"-knap.
Rampeønske (blinker)
Vises når en passager i kabinen eller udefra trykker på en "Rampeønske"knap.
Barnevogn (blinker)
Vises når en passager i kabinen eller udefra trykker på en "Barnevogn"-knap.
Bemærk:
Når der trykkes på en "Barnevogn"-knap aktiveres permanent døråbning. Betjening ved førerpladsen
Bus hævet/sænket (permanent visning)
Vises når bussen er hævet eller sænket ud over normalniveauet.
Bemærk:
Sikkerheds- og betjeningsanvisninger, se instruktionsbogen kapitel "Betjening ved førerplads".
Knæksikring aktiv (permanent visning)
Vises når knæksikringen er aktiv ved kørsel fremad.
Bemærk:
Sikkerheds- og betjeningsanvisninger, se instruktionsbogen kapitel "Drift".

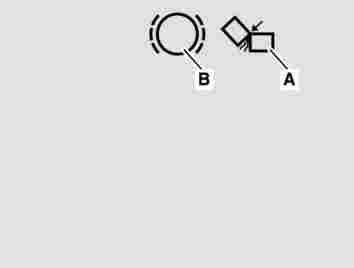

Knæksikring aktiv (A) (permanent visning), stoppestedsbremse aktiv (B) (permanent visning)
M54_00-0241-01 Vises når knæksikringen er aktiv ved kørsel baglæns.
Betjening ved førerpladsen
Bemærk:
Sikkerheds- og betjeningsanvisninger, se instruktionsbogen kapitel "Drift".
Centralsmøring (ekstraudstyr) aktiv (permanent visning)
Vises når centralsmøringen indleder (udfører) en smøring.
Oliefyr aktivt (permanent visning)
Vises når oliefyret slås til.
Varme i førerrude/sidespejle aktiv (permanent visning)
Vises når varmen i førersideruden og spejlene er slået til.
Bemærk:
El-varmen i førerruden og sidespejlene er kun aktiv i ca. 12 minutter.
Forrudevarme (ekstraudstyr) aktiv (permanent visning)
Vises når forrudevarmen er slået til.
Bemærk:
El-varmen i forruden er kun aktiv i ca. 12 minutter.
Klimaanlæg aktivt (permanent visning)
Vises når kølekompressoren kører.
Tagluger åbne (permanent visning)
Vises når taglugerne er åbne.
Lav brændstofbeholdning (permanent visning)
Bemærk:
Vises når brændstofmængden falder til reservemængden. Betjening ved førerpladsen
3.) Informationer ved stoppested

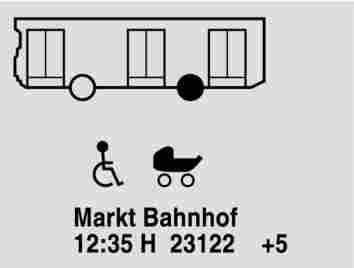

M54_00-0174-01 Denne funktion aktiveres, når bussen holder stille og enten parkeringsbremsen, stoppestedsbremsen eller igangsætningsspærren er aktiveret. I denne funktion vises bus-symbolet altid.
Bemærk:
Desuden vises der informationer fra det computerstyrede driftsledesystem (ekstraudstyr).
