Rampa, eléctrica: accionamiento de emergencia

Rampa, eléctrica: accionamiento de emergencia

Indicaciones importantes

Advertencia

Peligro de accidentes y lesiones debido a un movimiento del vehículo involuntario o frenado brusco. ▶ Acoplar el freno de paradas solo con el vehículo detenido, no utilizar para frenar el vehículo en marcha. ▶ Al abandonar el puesto del conductor, acoplar siempre el freno de estacionamiento. ▶ Acoplar el freno de estacionamiento en las paradas situadas en pendientes cuesta arriba o cuesta abajo superiores al 15 %.

Advertencia

¡Peligro de aprisionamiento y aplasta-

miento! Peligro de sufrir graves lesiones por cizallamiento o aprisionamiento de miembros corporales al efectuar traba-

Rampa, eléctrica: accionamiento de emergencia

jos entre piezas sometidas a desplazamientos mecánicos. ▶ En el caso de efectuar trabajos en componentes móviles, no debe encontrarse ningún miembro corporal en el sector de movimiento de las piezas mecánicas. ▶ Tener en cuenta el sector de peligro. ▶ En caso de efectuar trabajos en componentes móviles, asegurar el sector de movimiento de los mismos para evitar el acceso a dicha zona.

Accionamiento de emergencia de la rampa interior

Repliegue del estribo, rampa interior

▶ Observar ( → Página 393) las indicaciones de seguridad del principio del capítulo. ▶ Desconectar el encendido.

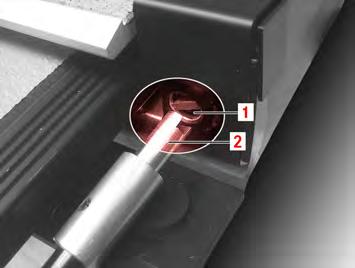

M54.00-2572-71 ▶ Colocar la manivela de emergencia (2) en el punto de apoyo (1).

Rampa, eléctrica: accionamiento de emergencia

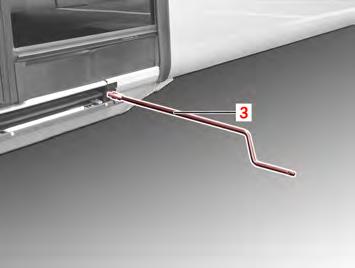

M54.00-2573-71 ▶ Girar la manivela de emergencia (3) en sentido contrario a las agujas del reloj. ◁ La placa de apoyo se retrae.

Accionamiento de emergencia de la rampa de caja

Extracción de la placa de apoyo

M86.00-0594-71 ▶ Observar ( → Página 393) las indicaciones de seguridad al principio del capítulo. ▶ Desconectar el encendido. ▶ Abrir la tapa (1).

M86.00-0595-71 ▶ Tirar de la palanca de desenclavamiento (2).

Indicación

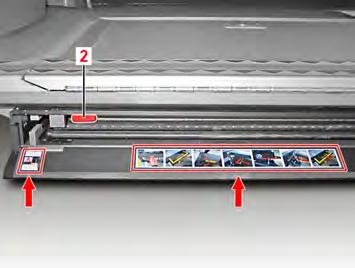

Existe un adhesivo con instrucciones para el manejo de emergencia en el lado interior de la tapa.

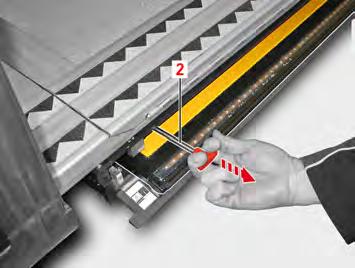

M86.00-0597-71 ▶ Extraer la palanca de desenclavamiento (2) aprox. 100 mm. ◁ La placa de apoyo se sale de la ranura de la caja.

Rampa, eléctrica: accionamiento de emergencia

M86.00-0598-71 ▶ Tomar la placa de apoyo por el borde delantero y extraerla.

Alineación de la placa de apoyo

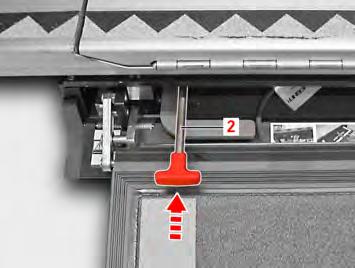

M86.00-0599-71 La palanca (2) debe estar insertada (flecha) antes de colocar la placa de apoyo.

Rampa, eléctrica: accionamiento de emergencia

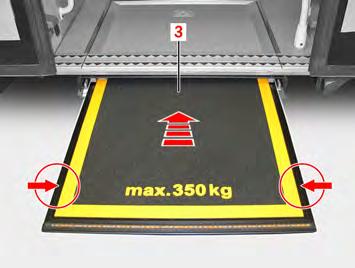

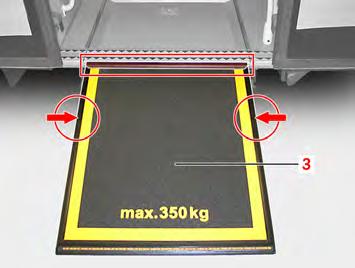

M86.00-0600-71 ▶ Sujetar la placa de apoyo (3) (flechas) y levantarla hasta el borde de acceso.

Indicación

El perfil de goma de la placa de apoyo debe ajustarse de forma homogénea al borde de acceso.

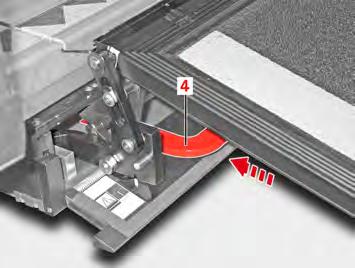

M86.00-0601-71 Para bloquear la placa de apoyo, hay que tirar de la palanca (4). Al tirar de la palanca (4), la muesca (B) debe situarse en la marca (C).

M86.00-0602-71 La palanca acodada (A) debe estar en un ángulo de aprox. 20° con respecto a la placa de apoyo. Para una carga segura, la muesca (B) debe estar alineada con la marca (C).

Realización de una prueba de carga

M86.00-0603-71 ▶ Pisar la placa de apoyo (3). ◁ La placa de apoyo no debe bajarse si tiene una carga.

Rampa, eléctrica: accionamiento de emergencia

Introducción de la placa de apoyo

M86.00-0604-71

Advertencia

Peligro de accidentes y lesiones por el despliegue autónomo de la rampa después de un accionamiento de emergencia. ▶ Introducir la rampa por completo hasta que la tapa de la parte delantera de la rampa esté completamente cerrada. ▶ Mover la palanca (4) en la dirección indicada por la flecha.

M86.00-0605-71 ▶ Bajar la placa de apoyo (3) manualmente.

Rampa, eléctrica: accionamiento de emergencia

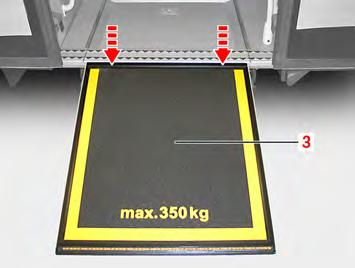

M86.00-0606-71 ▶ Sujetar la placa de apoyo (3) e introducirla en el borde (flechas).
