Elevación del vehículo

Elevación del vehículo

Elevación del vehículo

Medidas de seguridad en caso de levantar el vehículo

Advertencia

Peligro de lesiones Al volcar el gato con el vehículo levantado. ▶ NUNCA cambiar las ruedas cuesta arriba o cuesta abajo. ▶ Asegurar el vehículo para impedir que se desplace (accionar el freno de estacionamiento). En caso de estar defectuosa una rueda en el eje trasero, colocar adicionalmente calces en las ruedas del eje delantero. ▶ Colocar el gato exclusivamente en los alojamientos previstos al efecto en el vehículo. ▶ Colocar el pie del gato perpendicular al alojamiento. ▶ Tener en cuenta las instrucciones de servicio del fabricante del gato. ▶ Para reducir al máximo los daños en caso de fallo del gato, durante el montaje/desmontaje colocar la rueda de repuesto en buen estado o la rueda defectuosa en un lugar adecuado debajo de la carrocería.

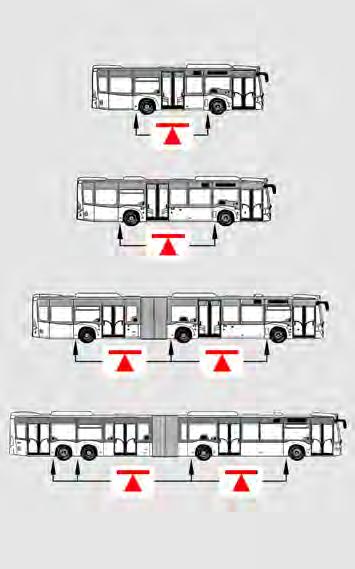

M00.00-0677-73 ▶ Levantar el vehículo por los puntos de aplicación del gato marcados en los bajos del vehículo.

Puntos de aplicación del gato en la parte delantera del vehículo

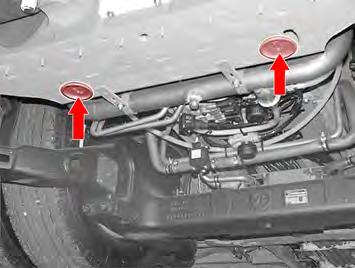

M40.00-0075-71 ▶ Levantar el vehículo por los puntos de aplicación del gato (flechas) del cuerpo del eje delantero mostrados en la figura.

Puntos de aplicación del gato, centro (sólo en autobuses articulados)

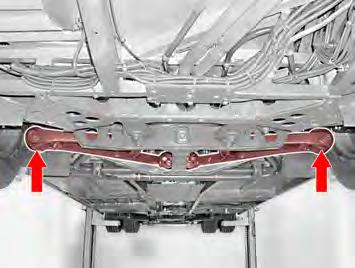

M00.00-0533-71 ▶ Levantar el vehículo por los puntos de aplicación del gato en la parte central de los bajos del vehículo mostrados en la figura.

Elevación del vehículo

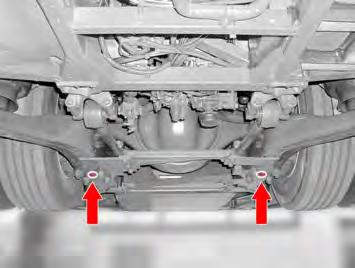

M00.00-0534-71 ▶ Levantar el vehículo por los puntos de aplicación del gato del eje central mostrados en la figura.

Elevación del vehículo

Puntos de aplicación del gato en la parte posterior

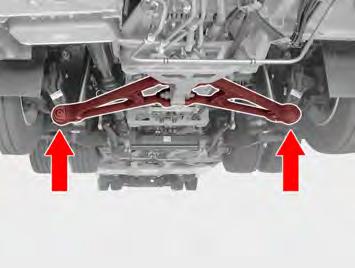

M00.00-0531-71 ▶ Levantar el vehículo por los puntos de aplicación del gato del eje trasero mostrados en la figura.

Indicación

No válido para CITARO LE

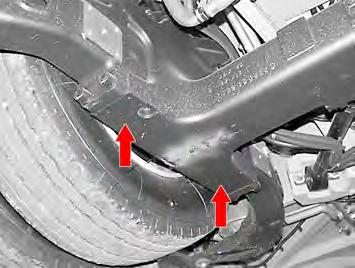

M00.00-0689-71 ▶ Levantar el vehículo por los puntos de aplicación del gato del eje de arrastre mostrados en la figura.

M40.00-0074-71 ▶ Levantar el vehículo por los puntos de aplicación del gato del eje trasero mostrados en la figura.
