Sistema eléctrico: sustitución de elementos luminosos

Sistema eléctrico: sustitución de elementos luminosos

Bombillas de halógeno H7

Precaución

Daños materiales Por la manipulación incorrecta de elementos luminosos. ▶ Desconectar la iluminación antes de llevar a cabo la sustitución de elementos luminosos para evitar que se produzca un cortocircuito. ▶ Proteger de la humedad los elementos luminosos en servicio y evitar que entren en contacto con cualquier líquido. ▶ No tocar la bombilla con las manos desnudas. Limpiar en caso necesario la ampolla de vidrio de las bombillas con alcohol una vez que se haya enfriado, y secarla con un trapo sin pelusas. ▶ Asegurarse de que las juntas de los dispositivos de iluminación se encuentren colocadas correctamente; reemplazarlas en caso de presentar defectos. ▶ Antes de sustituir los elementos luminosos, comprobar si hay corrosión en los contactos de los casquillos y limpiarlos en caso necesario. ▶ Utilizar solo elementos luminosos del mismo modelo y con la tensión adecuada.

Sistema eléctrico: sustitución de elementos luminosos

Advertencia

¡Peligro de lesiones! Las bombillas pueden estar muy calientes. No utilice bombillas que hayan caído al suelo o que presenten arañazos en la ampolla de vidrio. Hay peligro de sufrir quemaduras. La bombilla puede reventar. En dicho caso podría sufrir lesiones con las astillas de cristal. ▶ Por dicho motivo, deje que se enfríen por completo antes de sustituirlas. ▶ Utilice gafas y guantes protectores antideslizantes al sustituir las bombillas. ▶ No tocar las bombillas con los dedos desnudos. Las manchas en la ampolla de vidrio reducen la vida útil de la bombilla. Limpiar en caso necesario la ampolla de vidrio de las bombillas con alcohol una vez que se haya enfriado, y secarla con un trapo sin pelusas. ▶ Mantener las bombillas fuera del alcance de los niños. ▶ Utilice las bombillas sólo montadas en las carcasas cerradas previstas al respecto, y cuide de que las bombillas de repuesto sean del mismo modelo y tensión. ▶ Proteger de la humedad las bombillas en servicio y evitar que entren en contacto con cualquier líquido.

Medidas

▶ En lo posible, encargue la sustitución de las bombillas fundidas sólo en un taller especializado, cuyo personal posea las herramientas y los conocimientos técnicos necesarios para efectuar dicho trabajo. EvoBus le recomienda al respecto un taller de servicio oficial EvoBus. ▶ La realización de los trabajos de mantenimiento en un taller espe-

Sistema eléctrico: sustitución de elementos luminosos

cializado es imprescindible, especialmente si se trata de trabajos relevantes desde el punto de vista de la seguridad y en sistemas básicos para la seguridad de marcha del vehículo.

Protección medioambiental

Peligro para el medio ambiente Por la entrada de sustancias peligrosas para el medio ambiente en el suelo, las aguas o el alcantarillado. ▶ Determinados tipos de elemento luminoso se consideran peligrosos para el medio ambiente. Por dicho motivo, desechar los elementos luminosos solo en los puntos previstos al efecto. ▶ Tener en cuenta las prescripciones legales nacionales y locales.

Sustitución de elementos luminosos del faro delantero

M62.10-0006-71 ▶ Para evitar un cortocircuito, desconectar el sistema de iluminación y colocar la cerradura de encendido en la posición 0. ▶ Abrir la tapa de la parte delantera (1) con ambas manos y abatirla hacia abajo.

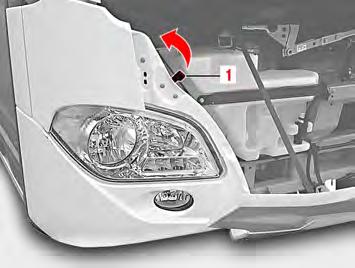

Desplegar el inglete

M54.00-2690 ▶ Para desenclavar el inglete, tirar hacia arriba de la palanca (1) en la dirección de la flecha. ▶ Desplegar el inglete hacia delante.

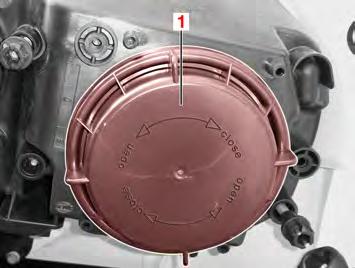

Desmontar la tapa de cierre

M54.00-2687-71 ▶ Soltar la tapa de cierre (1) girándola y desmontar.

Sistema eléctrico: sustitución de elementos luminosos

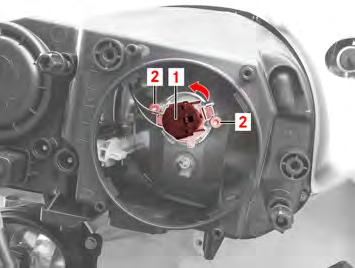

Desmontar el zócalo de la bombilla

M54.00-2689-71 ▶ Extraer el zócalo de la bombilla (1) de las fijaciones (2) girando en la dirección de la flecha. ▶ Desmontar la bombilla con el zócalo.

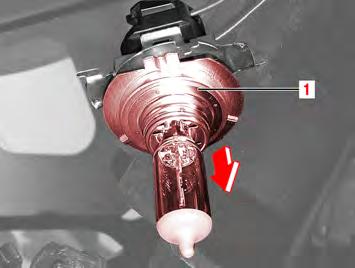

Sustitución de la bombilla

M54.00-2688-71 ▶ Extraer la bombilla (1) del zócalo en la dirección de la flecha. ▶ Insertar una nueva bombilla.
