Ajuste de calefacción, ventilación, refrigeración para el conductor y compartimento de pasajeros
Descongelar parabrisas

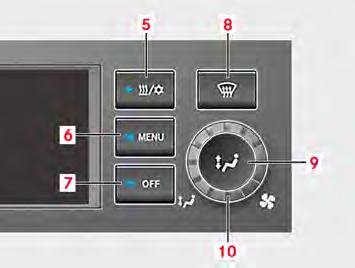

M83.00-0919-71 ▶ Pulsar la tecla (8). ◁ La tecla se ilumina en color amarillo. ◁ El soplador de la caja frontal y la temperatura de soplado se ponen al valor máximo. ◁ Se abre la compuerta del parabrisas. ◁ Se cierra la compuerta de aire del espacio reposapiés. ◁ Adicionalmente, se autoriza la calefacción adicional, la cual se activa cuando se cumplen las condiciones de conexión.
Indicación
La duración del servicio antihielo está ajustada por defecto a 10 minutos. La función "Descongelar parabrisas" se puede cancelar pulsando otra vez la tecla (8) o regulando el número de revoluciones del ventilador del puesto de conducción, ajustando la posición de las compuertas o ajustando la temperatura.
Ajuste manual del número de revoluciones del ventilador del puesto de conducción
M83.00-0919-71 ▶ Girar el mando giratorio (10) en la posición deseada. ◁ La potencia del ventilador aumenta o disminuye en función del sentido de giro.
M83.00-0973-71 En función del sentido de giro, el punto de la barra de ajuste se desplaza.

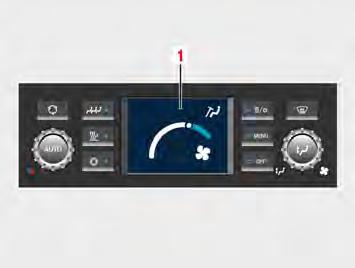

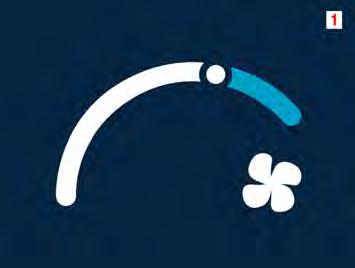

M83.00-0993-71 En el display se muestra el número de revoluciones del ventilador (1) ajustado como mensaje de evento.

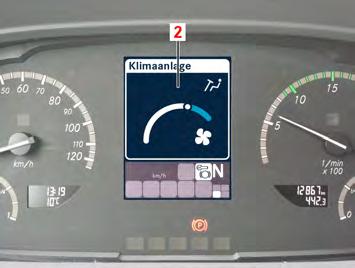

M83.00-0994-71 Además, en el cuadro de instrumentos se indica el mensaje de evento (2).
Indicación
La temperatura de soplado también se puede modificar en el funcionamiento del aire acondicionado activado (compresor de refrigerante conectado).
Indicación
Todos los mensajes de ajuste desaparecen después de 10 segundos.
Ajuste manual de la temperatura del puesto de conducción
M83.00-0920-71 ▶ Ajustar la temperatura nominal deseada girando el mando giratorio (11). ◁ El sistema automático regula la temperatura ambiente ajustada en el puesto de conducción.

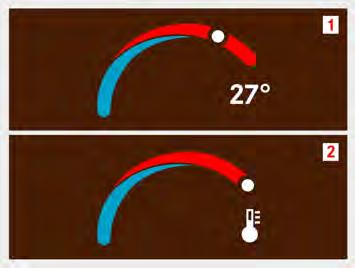

M83.00-0979-71 En el display y en el cuadro de instrumentos se muestra el mensaje de evento (1). Con el mando giratorio (11) es posible preseleccionar entre "Calefacción máxima" y "Refrigeración máxima" (2).
Indicación
Todos los mensajes de ajuste desaparecen después de 10 segundos.
Regulación de compuertas en el puesto del conductor
Indicación
Para adaptar individualmente la ventilación de la zona del parabrisas y del espacio reposapiés del puesto del conductor, es posible modificar la posición de las compuertas del parabrisas y del espacio reposapiés.
M83.00-0919-71 ▶ Pulsar el pulsador (9) para activar la regulación de compuertas.
◁ La iluminación del pulsador (9) para la regulación de compuertas está activa.

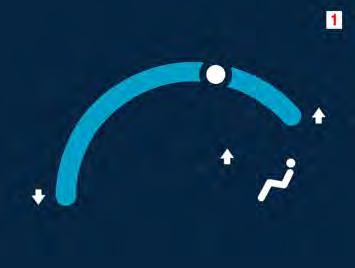

M83.00-0974-71 ▶ Girar el mando giratorio (10) para ajustar la dirección del ventilador. ◁ En el display y en el cuadro de instrumentos se muestra el mensaje de evento (1). ◁ Las flechas↑↓ muestran el sentido de regulación. ◁ El punto de la barra de ajuste se desplaza desde la parte inferior izquierda (espacio reposapiés) a la parte superior derecha (parabrisas).
Indicación
El mensaje de evento desaparece después de 10 segundos.
Selección de la temperatura del compartimento de pasajeros
M83.00-0920-71 ▶ Seleccionar el modo "Compartimento de pasajeros" con la tecla de conmutación de zonas (2). ▶ En el modo "Compartimento de pasajeros" ajustar la temperatura nominal deseada girando el mando giratorio (11). ◁ El sistema automático regula el valor nominal prefijado en la zona del compartimento de pasajeros.

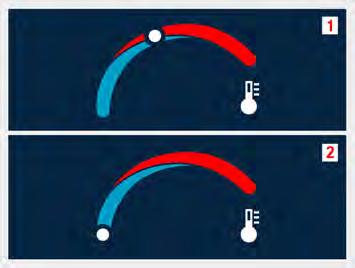

M83.00-0980-71 Entre las posiciones finales se muestra la temperatura nominal ajustada (1). El valor nominal prefijado mínimo y máximo se muestra sin la temperatura nominal. (2) muestra la temperatura nominal máxima ajustada.
Funcionamiento del aire acondicionado (opcional)
Indicación
Para garantizar el correcto funcionamiento del sistema de aire acondicionado, la ventanilla del conductor debe permanecer cerrada durante la conducción con aire acondicionado. En vehículos con aire acondicionado en el puesto de conducción y el compartimento de pasajeros, la regulación solo tiene lugar para el puesto de conducción cuando también el compartimento de pasajeros está conectado y refrigerado.
Requisitos: ● motor EN MARCHA. ● Se dan las condiciones de conexión (temperatura nominal, temperatura exterior e interior).
M83.00-0920-71 ▶ Conectar el funcionamiento del aire acondicionado con la tecla (4) .
◁ Si se han alcanzado las condiciones de conexión para el servicio de refrigeración (compresor de refrigerante conectado), en el display se muestra el símbolo del aire acondicionado. ◁ El símbolo del aire acondicionado de la tecla (4) se ilumina.
M83.00-0920-71 La temperatura de soplado para el aire en el puesto del conductor puede adaptarse girando el mando giratorio (11).
M83.00-1016-71 Si no es posible el funcionamiento del aire acondicionado debido a las condiciones de conexión en función de la temperatura, aparece el mensaje de evento: "Freigabe erteilt, Aktivierung zurzeit nicht möglich" (Autorización concedida, la activación no es posible en este momento).
M83.00-1013-71 Si no hay ningún aire acondicionado disponible, aparece el mensaje de evento: "Funktion nicht vorhanden" (Función no existente).
Indicación
Todos los mensajes de evento desaparecen después de 10 segundos.
Aire del exterior, recirculación de aire, servicio antismog
Regulación manual "Aire del exterior, recirculación de aire“
Indicación
Si el aire del exterior es de mala calidad o se circula por un túnel, el suministro de aire puede limitarse con el servicio de recirculación de aire.
M83.00-0920-71 Las zonas pueden seleccionarse pulsando la tecla de recirculación de aire (1).
En el menú de marcha del cuadro de instrumentos se mostrará la actividad de recirculación de aire de la zona correspondiente. ▶ Activar la tecla (1) "Servicio de recirculación de aire".
◁ El símbolo "Modo de recirculación de aire" del puesto del conductor o compartimento de pasajeros aparece en el display del cuadro de instrumentos. ◁ El LED del pulsador (1) se ilumina en color rojo. ◁ Las ventanas de techo se cierran automáticamente. ◁ El modo de recirculación de aire del compartimento de pasajeros se desconecta automáticamente después de 10 minutos. El tiempo prefijado se puede modificar a través del menú.
◁ Existen cuatro ajustes cuya activación se muestra en el display. Cada vez que se pulsa la tecla (1) "Recirculación de aire/smog" se pasa al siguiente ajuste. ▶ Desconectar el servicio de recirculación de aire con la tecla (1) "Recirculación de aire/smog" mientras uno de los ajustes esté activo (LED encendido). ◁ LED apagado.
Indicación
Independientemente del funcionamiento de recirculación de aire/smog, se puede activar la función Reheat o descongelación.
Pulsar la tecla ’1’ "Recirculación de aire/smog".

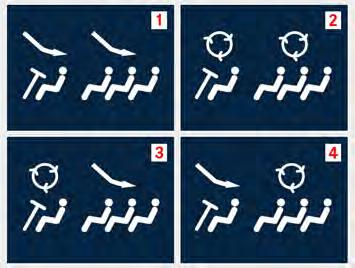

M83.00-0981-71 1. Aire del exterior en todo el vehículo. 2. Recirculación de aire/smog en todo el vehículo. 3. Recirculación de aire solo en el puesto de conducción. El ajuste es permanente. Si el vehículo permanece parado durante cuatro horas, el sistema cambia a los ajustes básicos (aire del exterior). 4. Recirculación de aire solo en el compartimento de pasajeros. Al pulsar la tecla AUTO (12), la función vuelve al aire del exterior.
Indicación de recirculación de aire, servicio antismog

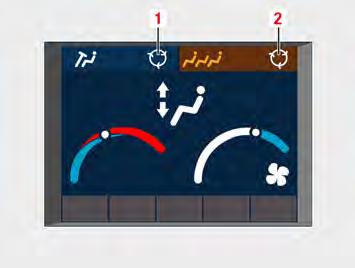

M83.00-1023-71 1 Recirculación de aire solo en el puesto de conducción. Las escotillas del techo permanecen abiertas. 2 Recirculación de aire solo en el compartimento de pasajeros. Cerrar las escotillas de techo abiertas. 1+2 Servicio antismog en todo el habitáculo. Cerrar las escotillas de techo abiertas.
Activación de la función Reheat
A fin de reducir el empañamiento de los cristales, se puede activar el servicio de recalentamiento de aire para secar el aire del interior del vehículo. Para ello, el aire aspirado se conduce a través del evaporador del aire acondicionado (donde se condensa el agua y se dirige hacia el exterior). A continuación, el aire frío secado se conduce a través del intercambiador de calor de la calefacción, donde se calienta y se dirige hacia el habitáculo del vehículo. El aire caliente y seco absorbe la humedad del habitáculo.
M83.00-0919-71 ▶ Pulsar la tecla (5) de la unidad de mando. ◁ La luz de la tecla (5) señaliza el servicio de recalentamiento (reheat). ◁ El compresor de refrigerante se conecta. ◁ El símbolo de aire acondicionado se muestra en el display con el servicio de recalentamiento (reheat) activo.
Indicación
El servicio de recalentamiento de aire solo es posible con una temperatura exterior superior a aprox. 10 °C y está limitado a un tiempo de aprox. 30 minutos. El tiempo prefijado se puede modificar en el menú de ajustes.
M83.00-0920-71 El servicio de recalentamiento (reheat) se desconecta por: ● Pulsar nuevamente la tecla Reheat (5). ● Transcurre el tiempo de funcionamiento definido en el menú. ● Pulsar la tecla AUTO (12).
M83.00-1016-71 Si no es posible el servicio de recalentamiento debido a las condiciones de conexión en función de la temperatura, aparece el mensaje de evento: "Freigabe erteilt, Aktivierung zurzeit nicht möglich" (Autorización concedida, la activación no es posible en este momento).
M83.00-1013-71 Si no hay ningún aire acondicionado disponible, aparece el mensaje de evento: "Funktion nicht vorhanden" (Función no existente).
Indicación
Todos los mensajes de evento desaparecen después de 10 segundos.
