Inglete

Inglete

Inglete

Desplegar, replegar el inglete

Advertencia

¡Peligro de aprisionamiento y aplasta-

miento! Peligro de sufrir graves lesiones por cizallamiento o aprisionamiento de miembros corporales al efectuar trabajos entre piezas sometidas a desplazamientos mecánicos. ▶ En el caso de efectuar trabajos en componentes móviles, no debe encontrarse ningún miembro corporal en el sector de movimiento de las piezas mecánicas. ▶ Tener en cuenta el sector de peligro. ▶ En caso de efectuar trabajos en componentes móviles, asegurar el sector de movimiento de los mismos para evitar el acceso a dicha zona.

Requisitos para desplegar y replegar el inglete

● El vehículo está parado. ● El freno de estacionamiento está accionado.

Indicación

Estacionar el vehículo de manera que quede suficiente espacio para abrir el inglete.

Desplegar el inglete

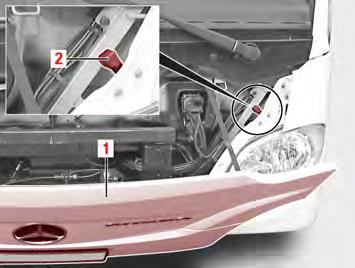

M62.10-0007-71 ▶ Agarrar por las concavidades de asidero de la tapa frontal (1). ▶ Tirar de la tapa frontal hacia abajo con un tirón fuerte. ▶ Accionar la palanca (2). ▶ Abatir el inglete con faro hacia abajo.

M62.10-0008-71 ▶ Si es necesario, desenganchar el cinturón de retención (2). ◁ El cinturón de retención (2) limita el ángulo de basculación a aprox. 60° .

Indicación

También se puede desenganchar el cinturón de retención (2) del lado de la carrocería para bajar el ángulo, p. ej., para cambiar los elementos luminosos.

Plegado del inglete

M62.10-0008-71 ▶ Dado el caso, enganchar el cinturón de retención (2). ▶ Plegar hacia arriba el inglete. ▶ Para asegurar el encastre, presionar contra la cerradura de trampilla.

Información sobre daños materiales

Antes de plegar el inglete, observar la posición correcta de la lengüeta de cierre de la cerradura de tapa y corregirla en caso necesario. La cerradura de tapa debe encastrar de forma perceptible. ▶ Comprobar el cierre correcto del inglete tirando de él o agitándolo. ▶ Cerrar la tapa frontal.
