Advertencia

¡Peligro de aprisionamiento y aplasta-

miento! Peligro de sufrir graves lesiones por cizallamiento o aprisionamiento de miembros corporales al efectuar trabajos entre piezas sometidas a desplazamientos mecánicos. ▶ En el caso de efectuar trabajos en componentes móviles, no debe encontrarse ningún miembro corporal en el sector de movimiento de las piezas mecánicas. ▶ Tener en cuenta el sector de peligro. ▶ En caso de efectuar trabajos en componentes móviles, asegurar el sector de movimiento de los mismos para evitar el acceso a dicha zona.

Vista de conjunto de las tapas de mantenimiento

Indicación

La disposición de las tapas de mantenimiento puede diferir de la representación en función de la variante de vehículo.

M62.10-0016-73 ● (1) Cierre cuadrado ● (2) Tapa de mantenimiento superior ● (3) Tapa de mantenimiento inferior

Abrir, cerrar las tapas de mantenimiento

Requisitos para la apertura y cierre de las tapas de mantenimiento: ● El vehículo está parado. ● El freno de estacionamiento está accionado.

Información sobre daños materiales

Para evitar daños o arañazos en la pintura durante la apertura, asegurarse de que haya suficiente espacio en la zona de inclinación de las tapas.

Tapas de mantenimiento

Apertura de la tapa de mantenimiento

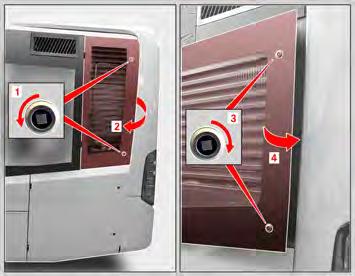

M62.10-0015-81 ▶ Girar los dos cierres cuadrados hasta el tope con una llave adecuada (en la dirección de la flecha 1) hacia la izquierda. ◁ La tapa de mantenimiento (2) se abre. ▶ Abrir la tapa de mantenimiento (2) en la dirección de la flecha hasta la posición deseada.

Cerrar la tapa de mantenimiento

▶ Con la tapa de mantenimiento abierta (4), girar los dos cierres cuadrados hasta el tope con una llave adecuada (en la dirección de la flecha 3) hacia la derecha. ▶ Cerrar la tapa de mantenimiento en la dirección de la flecha (4) ejerciendo poco esfuerzo.
