14 Tacógrafo DTCO

Tacógrafo, aparato de control digital

Tacógrafo DTCO

1 Visualizador: Dependiendo del estado de funcionamiento del vehículo aparecen diferentes indicaciones.

2 Campo de teclas Conductor 1

Indicación

Tecla de actividades del conductor 1 / tecla de expulsión del compartimento de tarjeta del conductor 1

3 Compartimento de tarjeta del conductor 1: El conductor 1, que conduce actualmente el vehículo, introduce su tarjeta del conductor en el compartimento de tarjeta 1.

4 Interfaz Download/Calibrado: Debajo de la cubierta se encuentra una interfaz. Esta interfaz solo está habilitada si está introducida una tarjeta de empresario, una tarjeta de control o una tarjeta del taller.

5 Campo de teclas Conductor 2

Indicación

Tecla de actividades del conductor 2 / tecla de expulsión del compartimento de tarjeta del conductor 2

6 Compartimento de tarjeta del conductor 2: El conductor 2, que no conduce actualmente el vehículo, introduce su tarjeta del conductor en el compartimento de tarjeta 2.

7 Tecla de desenclavamiento de la bandeja de la impresora: Con esta tecla se desbloquea la bandeja de la impresora, por ejemplo para colocar un nuevo rollo de papel.

8 Arista de corte 9 Teclas de menú: Teclas para entrada, visualización o impresión de datos.

Tacógrafo, aparato de control digital

Tacógrafo DTCO 3.0, 4.0

El tacógrafo DTCO 4.0 se alimenta con tensión independientemente del seccionador de batería. Esto significa que el accionamiento del seccionador de batería no provoca un registro de error.

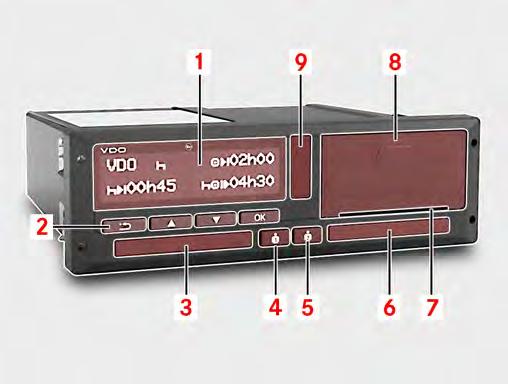

Tacógrafo, aparato de control digital

1 Display: Dependiendo del estado de funcionamiento del vehículo aparecen diferentes indicaciones.

2 Teclas de menú: Para la introducción, visualización o impresión de datos.

3 Compartimento de tarjeta del conductor 1

4 Tecla combinada conductor 1: Pulsar brevemente la tecla: se cambia de actividad. Pulsar la tecla durante al menos 2 segundos: se abre el compartimento de tarjeta.

5 Tecla combinada conductor 2: Pulsar brevemente la tecla: la actividad cambiará. Pulsar la tecla durante al menos 2 segundos: se abre el compartimento de tarjeta.

6 Compartimento de tarjeta del conductor 2

7 Arista de corte

8 Bandeja de la impresora

9 Interfaz de descarga

Tacógrafo, aparato de control digital

Sello de comprobación del tacógrafo

M00.01-0010-71

1 sello de comprobación del tacógrafo (específico de cada país)

Indicaciones para un montaje, estado y exactitud de medición y el funcionamiento del tacógrafo conformes a las prescripciones.
