Rampa elétrica: acionamento de emergência

Rampa elétrica: acionamento de emergência Indicações importantes Advertência Perigo de acidente e de ferimentos

devido a movimento inadvertido do veículo ou travagem brusca. ▶ Acionar o travão de paragem apenas com o veículo imobilizado, não utilizar para travar o veículo em deslocamento. ▶ Ao abandonar o lugar do motorista, acionar sempre o travão de estacionamento. ▶ Acionar o travão de estacionamento nas paragens em subidas ou declives superiores a 15 %.

Advertência Perigo de entalamento e esmaga-

mento! Durante intervenções entre peças mecânicas em movimento, podem ocorrer ferimentos graves devido a cortes ou esmagamento de membros do corpo. ▶ Ao movimentar componentes, não colocar partes ou membros do corpo na área de movimentação do mecanismo. ▶ Verificar a área de perigo. ▶ Durante o movimento dos componentes, proteger a zona de movimento do mecanismo contra intervenções.

Rampa elétrica: acionamento de emergência

Acionamento de emergência da rampa interior Recolha da rampa, rampa interior

▶ Observar ( → Página 381) as indicações de segurança no início do capítulo. ▶ Desligar a ignição.

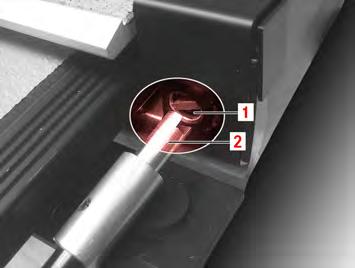

M54.00-2572-71 ▶ Colocar a manivela de emergência (2) no ponto de aplicação (1).

Rampa elétrica: acionamento de emergência

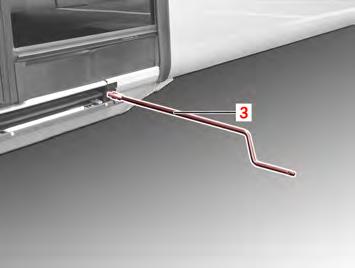

M54.00-2573-71 ▶ Rodar a manivela de emergência (3) no sentido contrário ao dos ponteiros do relógio. ◁ A rampa recolhe.

Acionamento de emergência da rampa tipo cassete Extrair a rampa

M86.00-0594-71 ▶ Observar ( → Página 381) as indicações de segurança no início do capítulo. ▶ Desligar a ignição. ▶ Abrir a tampa (1).

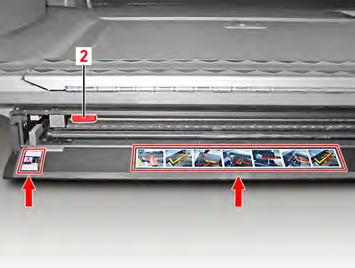

M86.00-0595-71 ▶ Puxar a alavanca de desbloqueio (2).

Indicação

No lado interior da tampa encontra‐se um autocolante de imagens com as instruções para o funcionamento de emergência.

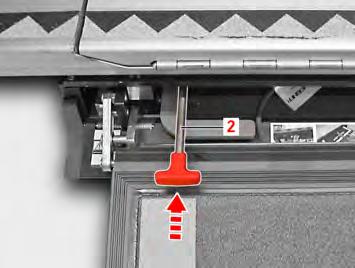

M86.00-0597-71 ▶ Puxar a alavanca de desbloqueio (2) aprox. 100 mm para fora. ◁ A rampa move-se para fora do compartimento da cassete.

Rampa elétrica: acionamento de emergência

M86.00-0598-71 ▶ Segurar a rampa pela borda dianteira e retirá-la.

Alinhar a rampa

M86.00-0599-71 A alavanca (2) tem de estar recolhida (seta) antes da colocação da rampa.

Rampa elétrica: acionamento de emergência

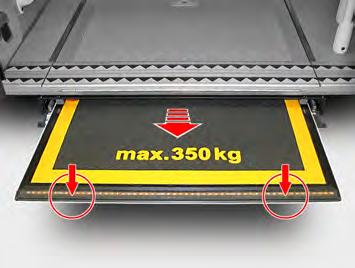

M86.00-0600-71 ▶ Segurar na rampa (3) (setas) e levantar até ao bordo de acesso.

Indicação

O perfil de borracha da rampa tem de estar nivelado com o bordo de acesso.

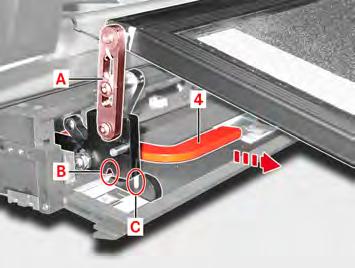

M86.00-0601-71 Para trancar a rampa, a alavanca (4) tem de ser puxada. Para tal, o entalhe (B) tem de ser colocado na marcação (C) puxando‐se a alavanca (4).

M86.00-0602-71 A alavanca de joelho (A) deve estar num ângulo de aprox. 20 ° em relação à rampa. Para uma carga segura, o entalhe (B) tem de estar orientado para a marcação (C).

Realizar teste de carga

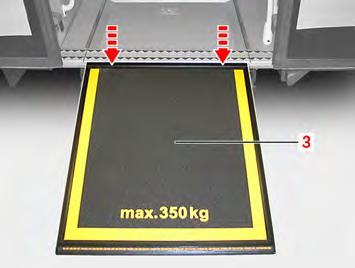

M86.00-0603-71 ▶ Aceder à rampa (3). ◁ Em caso de carga, a rampa não deve rebaixar.

Rampa elétrica: acionamento de emergência

Inserir a rampa

M86.00-0604-71

Advertência

Perigo de acidente e de ferimentos

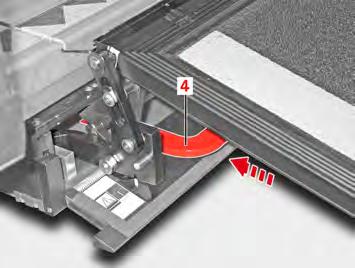

devido a extensão automática da rampa após um acionamento de emergência. ▶ Inserir completamente a rampa, até a tampa estar completamente fechada na parte dianteira da rampa. ▶ Mover a alavanca (4) no sentido da seta.

M86.00-0605-71 ▶ Baixar a rampa (3) à mão.

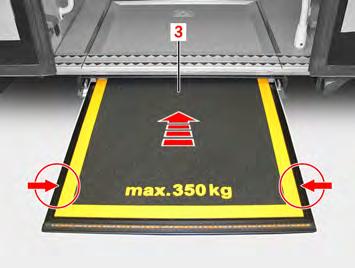

M86.00-0606-71 ▶ Segurar a rampa (3) pelo bordo (setas) e inserir.
