Elevar o veículo

Elevar o veículo

Elevar o veículo Medidas de segurança na elevação do veículo

Advertência

Perigo de ferimentos devido a tombamento do macaco com o veículo levantado. ▶ NUNCA trocar as rodas numa subida ou descida. ▶ Proteger o veículo contra deslocação inadvertida (acionar o travão de estacionamento). Em caso de defeito numa roda no eixo traseiro, colocar adicionalmente um calço sob o eixo dianteiro. ▶ Só colocar o macaco nos suportes previstos para o efeito no veículo. ▶ Posicionar o pé do macaco de forma perpendicular por baixo do suporte. ▶ Observar o Manual de utilização do fabricante do macaco. ▶ Para que o dano, em caso de falha do macaco seja o mínimo possível, apoiar a roda suplente intacta ou a roda defeituosa durante a montagem/desmontagem num ponto adequado da carroçaria.

M00.00-0677-73 ▶ Levantar o veículo pelos pontos de aplicação do macaco assinalados na parte inferior da carroçaria do veículo.

Pontos de aplicação do macaco, à frente

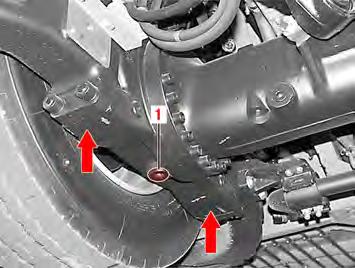

M40.00-0075-71 ▶ Levantar o veículo pelos pontos de aplicação do macaco indicados na figura (setas), no corpo do eixo dianteiro.

Pontos de aplicação do macaco, ao centro (só em autocarros articulados)

M00.00-0533-71 ▶ Levantar o veículo pelos pontos de aplicação do macaco indicados na figura, no centro da parte inferior da carroçaria do veículo.

Elevar o veículo

M00.00-0534-71 ▶ Levantar o veículo pelos pontos de aplicação do macaco indicados na figura, no eixo central.

Elevar o veículo

Pontos de aplicação do macaco atrás

M00.00-0531-71 ▶ Levantar o veículo pelos pontos de aplicação do macaco indicados na figura, no eixo traseiro.

Indicação

Não é válido para CITARO LE

M00.00-0689-71 ▶ Levantar o veículo pelos pontos de aplicação do macaco indicados na figura, no eixo de arraste.

M40.00-0074-71 ▶ Levantar o veículo pelos pontos de aplicação do macaco indicados na figura, no eixo traseiro.
