Sistema elétrico: substituir lâmpadas

Sistema elétrico: substituir lâmpadas Lâmpadas de halogéneo H7 Cuidado

Danos materiais devido a manuseamento incorreto de lâmpadas. ▶ Desligar a iluminação antes de substituir uma lâmpada, para evitar um curto‐circuito. ▶ Proteger as lâmpadas em funcionamento contra a humidade e não deixar que entrem em contacto com líquidos. ▶ Não tocar o vidro da lâmpada com as mãos desprotegidas. Se necessário, limpar o vidro da lâmpada frio com álcool e secá‐lo com um pano que não largue fios. ▶ Assegurar o correto posicionamento dos vedantes nos dispositivos de iluminação; substituir vedantes danificados. ▶ Antes da substituição das lâmpadas, verificar os contactos dos casqui-

lhos relativamente a corrosão e, se necessário, limpar. ▶ Só utilizar lâmpadas do mesmo tipo e com a mesma tensão.

Advertência

Perigo de ferimentos! As lâmpadas incandescentes podem estar muito quentes. Não deve utilizar lâmpadas que caíram no chão ou cuja ampola de vidro apresente arranhões. Há perigo de queimaduras. A lâmpada pode estourar. Poderá ferir-se nos fragmentos de uma lâmpada quebrada. ▶ Deixar arrefecer bem a lâmpada antes de trocá‐la. ▶ Usar óculos de proteção e luvas antideslizantes para substituir as lâmpadas. ▶ Não tocar nas lâmpadas com dedos desprotegidos. A existência de manchas no vidro da lâmpada reduz a sua vida útil. Se necessário, limpar o vidro da lâmpada frio com álcool e secá‐lo com um pano que não largue fios. ▶ Manter as crianças afastadas das lâmpadas. ▶ Utilizar as lâmpadas incandescentes somente em lanternas fechadas e concebidas para o efeito; para a substituição deve usar somente lâmpadas do mesmo tipo e com a tensão especificada. ▶ Proteger as lâmpadas em utilização contra a humidade, não deixar que entrem em contacto com líquidos.

Sistema elétrico: substituir lâmpadas

Medidas

▶ Se possível, mandar substituir as lâmpadas incandescentes somente numa oficina qualificada, com conhecimentos técnicos e ferramentas essenciais para os trabalhos necessários. Para isso, a EvoBus recomenda um Parceiro de Serviços

EvoBus. ▶ É indispensável a execução de trabalhos relevantes em termos de segurança e os trabalhos em sistemas de segurança relevantes por uma oficina técnica qualificada.

Sistema elétrico: substituir lâmpadas

Proteção ambiental

Perigo para o ambiente devido a penetração de substâncias nocivas para o ambiente no solo, na água ou na canalização. ▶ Determinados tipos de lâmpadas são considerados nocivos para o ambiente. Por isso, só eliminar as lâmpadas nos locais previstos para o efeito. ▶ Observar as normas específicas do país e do local.

Substituir as lâmpadas dos faróis dianteiros

M62.10-0006-71 ▶ Para evitar um curto-circuito, desligar o sistema de iluminação e colocar o canhão da ignição na posição 0. ▶ Abrir a tampa frontal (1) com as duas mãos para baixo.

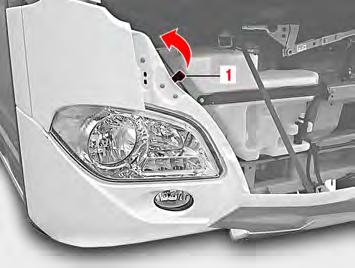

Abrir o canto do para-choques

M54.00-2690 ▶ Para destrancar o canto do parachoques, puxar a alavanca (1) para cima, no sentido da seta. ▶ Abrir o canto do para-choques para a frente.

Desmontar a tampa de fecho

M54.00-2687-71 ▶ Soltar a tampa de fecho (1) rodando e desmontar.

Sistema elétrico: substituir lâmpadas

Desmontar o casquilho da lâmpada

M54.00-2689-71 ▶ Rodar o casquilho da lâmpada (1), no sentido da seta, para fora das fixações (2). ▶ Montar a lâmpada com casquilho.

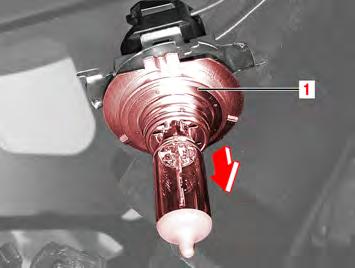

Substituição da lâmpada

M54.00-2688-71 ▶ Puxar a lâmpada (1) para fora do casquilho, no sentido da seta. ▶ Colocar a lâmpada nova.
