Módulo de comando HLK

Módulo de comando HLK

Módulo de comando HLK Logótipo inicial

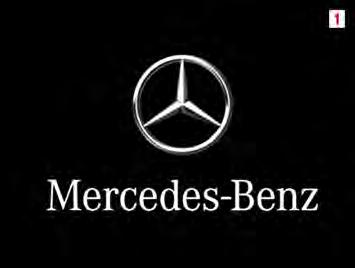

M83.00-0968-71 1 Visor, indicação de arranque: Antes de mostrar a indicação padrão, o visor apresenta durante aprox. 10 segundos o logótipo da Mercedes‐Benz (1). No processo de arranque são apresentados o visor e as luzes piloto atualmente ativas. Para além disso, consoante a luminosidade, será ativada a iluminação de localização.

Módulo de comando, variante 1 Indicação

A regulação da climatização para o compartimento dos passageiros efetua‐se automaticamente em função da temperatura nominal, da temperatura exterior, da temperatura do líquido de refrigeração do motor e da temperatura do interior do veículo. O sistema de ar condicionado ativo (compressor do líquido de refrigeração ativado) é indicado através de um símbolo (cristal de gelo) no visor.

Módulo de comando HLK

Módulo de comando HLK

1 Tecla Recirculação do ar, Smog: Há distinção de Recirculação do ar do lugar do motorista e Recirculação do ar do compartimento dos passageiros. O regime de funcionamento de Smog é recirculação do ar em ambas as zonas.

Indicação

A função Smog (recirculação do ar em ambas as zonas) é desativada passados 10 minutos (ajustável através do menu, consultar "Ajustar o tempo de atividade" no capítulo "Visor Descrição"). Todos os regimes de recirculação do ar e de funcionamento de Smog são novamente repostos para ar fresco premindo a tecla AUTO. Na recirculação do ar e no regime de funcionamento de Smog, todas as tampas do tejadilho são automaticamente fechadas e novamente abertas após decorrido o tempo de regulação predefinido. 2 Tecla de comutação de zonas: Comutar entre o lugar do motorista e o compartimento dos passageiros. Premir de novo a tecla (2) repõe a comutação de zonas. Se a tecla não for acionada no intervalo de 10 segundos, volta a ser automaticamente comutado para a zona do lugar do motorista. Após o acionamento da tecla "MENU" (6), pode saltar-se para a esquerda na barra do menu principal superior. É possível efetuar as seguintes modificações: Para o lugar do motorista: a temperatura de evacuação.

Para o compartimento dos passageiros: ativação dos ventiladores de chão. Os ventiladores de chão são ativados em função da temperatura do líquido de refrigeração do motor. Para o compartimento dos passageiros: a especificação do valor nominal para a temperatura ambiente. Esta função pode, opcionalmente, ser desativada enquanto pedido especial do cliente. 3 Validação Aquecimento suplementar: Com esta tecla é validado o funcionamento do aquecimento suplementar. A prontidão operacional é sinalizada através da luz vermelha na tecla. Após o acionamento da tecla "MENU" (6), pode saltar-se para cima na área do menu.

Módulo de comando HLK

Indicação

O aquecimento suplementar pode ligar‐se automaticamente se a temperatura exterior for inferior a 20° C. 4 Disponibilidade do ar condicionado Local de trabalho do motorista: Através do acionamento da tecla, o sistema de ar condicionado é ativado em função da temperatura nominal, da temperatura exterior e da temperatura interior. O funcionamento do ar condicionado só acontece quando o compartimento dos passageiros também é regulado. Após o acionamento da tecla "MENU" (6), pode saltar-se para baixo na área do menu.

Indicação

A solicitação de disponibilidade do ar condicionado é sinalizada com a luz piloto vermelha da tecla (4).

Indicação

A regulação da climatização para o compartimento dos passageiros efetua‐se automaticamente, em função da temperatura nominal, temperatura exterior e temperatura interior.

Módulo de comando HLK

5 Modo Reheat: Para redução do embaciamento do vidro, a partir de uma temperatura exterior superior a 10 °C, pode ser efetuada uma desumidificação do ar interior do veículo. Por norma, o modo Reheat está limitado a 30 minutos (ajustável através do menu, consultar "Ajustar o tempo de atividade" no capítulo "Visor Descrição"). Após o acionamento da tecla "MENU" (6), pode saltar-se para a direita na barra do menu principal superior.

Indicação

O comando para o modo Reheat é sinalizado através da luz vermelha na tecla. 6 Menu de seleção: No menu de seleção, pode-se navegar com as teclas (2 - 5) (setas azuis) (apenas com o veículo imobilizado).

Indicação

Com a tecla (7) é possível abandonar o menu de seleção. 7 Módulo de comando desligado, menu desligado: Com o motor em funcionamento é possível desativas a regulação da zona Compartimento dos passageiros, premindo duas vezes a tecla (7). Com a ignição ligada e o motor parado, o acionamento da tecla OFF dá origem a uma mudança para o modo Standby, que não prevê nenhuma regulação nas zonas Lugar do motorista e Compartimento dos passageiros.

Indicação

Para a reativação da regulação automática: premir a tecla AUTO (12) ou desligar e voltar a ligar a ignição. 8 Descongelação do para‐brisas / Descongelar: o ventilador da caixa dianteira é regulado para a potência máxima, a temperatura para o valor máximo, a tampa da zona dos pés e do para-brisas é regulada para a ventilação do para-brisas. Além disso, é estabelecida a validação do aquecimento suplementar, sendo esta ativada quando estão satisfeitas as condições de ativação.

Indicação

O funcionamento está limitado a 10 minutos (ajustável através do menu, consultar "Ajustar o tempo de atividade" no capítulo "Visor Descrição"). 9 Lugar do motorista Número de rotações do ventilador e regulação das tampas de ventilação: O número de rotações do ventilador dianteiro pode ser alterado individualmente. Depois de se premir a tecla 10, podem regularse as tampas de ventilação no local de trabalho do motorista. 10 Regulação da tampa, lugar do motorista: Para a adaptação individual da ventilação da zona dos pés e do para-brisas. No visor é apresentado o símbolo de regulação da tampa com os ajustes atuais. A regulação é feita com o disco rotativo 9.

Módulo de comando HLK

Indicação

O símbolo permanece ativo durante 10 segundos. 11 Regulação da temperatura: Ajuste da temperatura Lugar do motorista e Especificação do valor nominal Compartimento dos passageiros (consultar capítulos "Regular manualmente a temperatura no lugar do motorista" e "Pré-selecionar a temperatura do compartimento dos passageiros" no capítulo "Ajustar HLK para o motorista e o compartimento dos passageiros").

Indicação

A zona pretendida pode ser selecionada com a tecla de comutação de zonas (2). 12 Modo AUTO: No modo AUTO, na zona do compartimento dos passageiros é regulado o valor nominal indicado com o motor a trabalhar. Premir a tecla AUTO no compartimento dos passageiros dá origem à desativação de: Reheat, Smog e regime de funcionamento do ar de circulação. Se o modo Auto para o compartimento dos passageiros estiver ativo, será apresentado com a inscrição AUTO. 13 Visor: O ecrã inicial arranca quando é ligada a ignição e desliga-se, quando é desligada a ignição.

Módulo de comando HLK

Visor Descrição

Indicação

Na barra do menu principal (1 - 5) o menu principal ativo é apresentado a azul. Na barra de submenus (13 - 14) o submenu ativo é apresentado a azul. Na barra de estado (barra de ícones) (9 - 12) são apresentadas indicações abrangentes, independentes da zona.

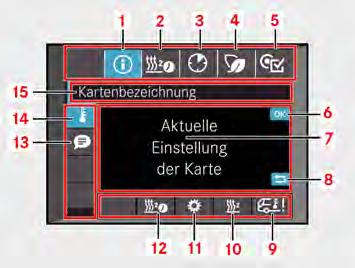

M83.00-1100-71 1 Informações do sistema: Por baixo deste menu principal estão disponíveis duas janelas de seleção: Indicação de temperatura para compartimento dos passageiros e temperatura exterior (14) e Indicações do sistema (13). 2 Ativação do aquecimento suplementar: Regulação do relógio programável, definição dos circuitos de aquecimento: "Apenas motor" ou "Motor e local de trabalho do motorista" ou "abrir todos os circuitos de aquecimento". 3 Definir tempo de atividade: Todas as funções reguladas por tempo (recirculação do ar, Defrost, Reheat, preaquecimento auxiliar) podem ser adaptadas.

Indicação

‐ Funcionamento Smog: 5 minutos a ilimitado. ‐ Funcionamento Defrost: 10 minutos a ilimitado. ‐ Funcionamento Reheat: 10 minutos a ilimitado. ‐ Preaquecimento auxiliar: 10 minutos a 120 minutos no máx. ‐ Os tempos de atividade regulados por tempo podem divergir consoante as especificidades do cliente.

4 Função de poupança de energia Thermatronic: Consoante o equipamento, podem selecionar‐se determinados programas que regulam os sistemas de aquecimento, ventilação e ar condicionado no compartimento dos passageiros de modo económico em termos de energia.

5 Indicação e serviços: Podem ser chamadas várias opções de menu.

Indicação

‐ Ajustar a luminosidade do visor: A luminosidade do visor também pode ser adaptada no menu principal (Ajustes) do painel de instrumentos. ‐ Configurações de país (idioma): O idioma também pode ser ajustado no menu principal (Ajustes) do painel de instrumentos. ‐ Mudar o formato da hora de 24 h para 12 h. O ajuste da hora tem de ser efetuado no menu principal (Ajustes) do painel de instrumentos. ‐ Formato da data: Podem ser ajustados diversos formatos. ‐ Formato da temperatura: É possível comutar entre Celsius e Fahrenheit. ‐ Iniciar funções de serviço para a manutenção do compressor do líquido de refrigeração, do abastecimento de líquidos de refrigeração e do circuito da água (apenas para pessoal da oficina). ‐ Reposição de diversas funções no estado de fornecimento do veículo.

6 Indicação do símbolo OK 7 Campo da descrição: São apresentados os ajustes atuais. 8 Indicação do símbolo de tecla retroceder 9 Mensagens de falha: No visor do painel de instrumentos é apresentada uma mensagem de ocorrência. 10 Aquecimento suplementar: É indicado o funcionamento ativo do aquecimento suplementar. 11 Compressor do líquido de refrigeração: é apresentado um compressor do líquido de refrigeração ativado (ativo). 12 Relógio programável: é indicada a ativação do aquecimento suplementar regulada por tempo. 13 Barra de submenus: Em função do menu principal selecionado são apre-

sentados outros campos de seleção na barra de submenus. 14 Barra de submenus: O respetivo submenu ativo é apresentado a azul claro. 15 Linha de título (campo de designação): Informa sobre os símbolos ativos da barra do menu principal.

Módulo de comando HLK

Módulo de comando HLK

Segunda atribuição das teclas

Indicação

As teclas (1 - 6) nas laterais do visor dispõem de uma segunda atribuição. Esta serve para a navegação dentro da barra de menu principal superior e da barra de submenus lateral. Para ir para o menu de seleção da barra de menu principal e de submenus, primeiro tem de ser acionada a tecla MENU (1). Depois de premir, os pictogramas das teclas ficam com fundo azul blau e as segundas atribuições estão ativas.

M83.00-1052-71 1 Tecla de confirmação OK: Os ajustes alterados na barra de menu principal e de submenus têm de ser sempre confirmados com a tecla "OK". 2 Mudança da atividade para a → direita: navegar na barra superior do menu principal. 3 Mudança da atividade para a ← esquerda: navegar na barra superior do menu principal. 4 Mudança da atividade para ↑ cima: navegar na barra lateral de submenus. 5 Mudança da atividade para ↓baixo: navegar na barra lateral de submenus. 6 Abandonar o menu: A tecla (6) também serve para retroceder, dentro do mesmo nível selecionado, sem aceitação dos ajustes.

Indicação

Se tiverem sido efetuados ajustes no menu ativo e não tiverem sido confirmados com a tecla "OK" (1), estes serão rejeitados.
