Compact Hybrid 48V (opcio- nal

Compact Hybrid 48V (opcional)

Compact Hybrid 48V (opcional)

Descrição do sistema

O autocarro Compact Hybrid baseia‐se no autocarro urbano convencional. Para melhorar o consumo de combustível é instalado um sistema Mild‐Hybrid (MHD) com base em 48 Volt no veio de transmissão convencional. A funcionalidade principal do sistema Mild‐Hybrid inclui recuperação (recuperação de energia) e apoio de binário ao conduzir, através de um motor‐gerador integrado. Devido à potência limitada do motor elétrico não é possível fazer uma condução puramente elétrica. Através de um leve acionamento do pedal do travão ocorre uma recuperação moderada. Através de um forte acionamento do pedal do travão ocorre uma recuperação forte.

Indicação

O Compact Hybrid não possui quaisquer condições operacionais nem elementos de comando percetíveis para o motorista que se diferenciem da variante convencional do veículo.

M54.00-3026-81

Indicação

O componente de alta tensão (2) está assinalado com um sinal de aviso correspondente.

Advertência

Perigo de morte! Perigo devido a contacto com componentes condutores de tensão em caso de tensão alternada superior a 30 V. Em caso de contacto com peças condutoras de tensão superior a 30 V de tensão alternada, isso pode causar queimaduras, fibrilhação ventricular ou paragem cardíaca devido a choque elétrico. As consequências de um choque elétrico também podem surgir somente passados alguns minutos, portanto deve ser sempre consultado um médico. ▶ Pessoas portadoras de implantes eletrónicos (por ex. pacemakers) não devem efetuar quaisquer trabalhos em componentes condutores de tensão superior a 30 V de tensão alternada. ▶ Os cabos abertos e os componentes do sistema condutor de tensão superior a 30 V de tensão alternada, não devem ser tocados em nenhuma circunstância.

Mensagens de aviso Compact Hybrid Mensagem de ocorrência Acumulador de energia

M54.00-2974-71 Se através do submenu "Ereignisse" (Ocorrências) do menu principal Menu "Meldungen" (Mensagens) for apresentada a ocorrência (1) "Hybridbetrieb eingeschränkt" (Funcionamento híbrido limitado), o acumulador de energia está desgastado.

Indicação

Estão disponíveis instruções de operação adicionais (4). A ocorrência está memorizada como nível de advertência Cinzento (3). Mandar eliminar as avarias no acumulador de energia durante a próxima manutenção num Parceiro de Serviço OMNIplus.

Mensagem de aviso Acumulador de energia

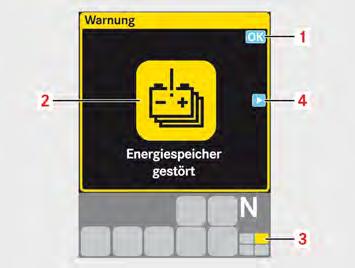

M54.00-2968-71 Se for apresentada a mensagem a amarelo (2) "Energiespeicher gestört" (Acumulador de energia avariado), há uma avaria no sistema do acumulador de energia.

Compact Hybrid 48V (opcional)

Indicação

Estão disponíveis instruções de operação adicionais (4). Para fechar a mensagem, premir "OK" (1). A ocorrência está memorizada como nível de advertência Amarelo (3). Mandar eliminar a avaria por um Parceiro de Serviço OMNIplus.

Compact Hybrid 48V (opcional)

Mensagem de aviso Motor elétrico a amarelo

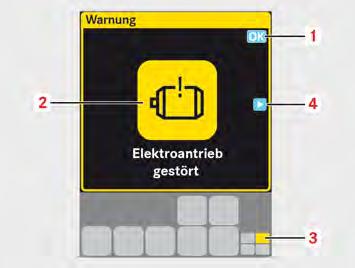

M54.00-3024-71 Se for apresentada a mensagem a amarelo (2) "Elektroantrieb gestört" (Acionamento elétrico avariado), há uma avaria no conversor AC/DC do sistema híbrido.

Indicação

Estão disponíveis instruções de operação adicionais (4). Para fechar a mensagem, premir "OK" (1). A ocorrência está memorizada como nível de advertência Amarelo (3). Mandar eliminar a avaria por um Parceiro de Serviço OMNIplus.

Mensagem de aviso Motor elétrico a vermelho

M54.00-3025-71 Se for apresentada a mensagem a vermelho (2) "Elektroantrieb gestört" (Acionamento elétrico avariado), o sistema Compact Hybrid comuta para um modo de reposição. As rotações são reduzidas para um máximo de aprox. 1000 rpm e a velocidade é limitada a um máximo de 20 km/h.

Indicação

Soa um sinal de advertência. Estão disponíveis instruções de operação adicionais (4). Para fechar a mensagem, premir "OK" (1) (possível apenas com o veículo parado e o travão de estacionamento acionado). A ocorrência está memorizada como nível de advertência Vermelho (3). Mandar eliminar a avaria por um Parceiro de Serviço OMNIplus.

▶ Para o veículo, tendo em atenção as condições do trânsito, se necessário, tomar outras medidas como rebocar.

Mensagem de aviso Sistema de refrigeração

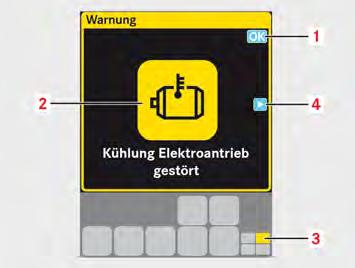

M54.00-2691-71 Se for apresentada a mensagem (1) "Kühlung Elektroantrieb gestört" (Refrigeração Acionamento elétrico avariado), há uma avaria no sistema de refrigeração.

Indicação

Estão disponíveis instruções de operação adicionais (4). Para fechar a mensagem, premir "OK" (1). Mandar eliminar a avaria por um Parceiro de Serviço OMNIplus. A ocorrência está memorizada como nível de advertência Amarelo (3).
