Rampas Operação

Rampas Operação

Rampas Operação Indicações de segurança sobre o funcionamento das rampas Perigo

Perigo de ferimentos devido a uma acionamento indevido e movimento involuntário do veículo. ▶ Ao parar e estacionar, proteger o veículo através do travão de estacionamento; puxar a alavanca por completo. ▶ Ao abandonar o lugar do motorista, retirar sempre a chave de veículo. ▶ Supervisionar sempre o veículo, caso contrário, fechar e trancar o veículo corretamente. ▶ Em subidas ou descidas, utilizar adicionalmente calços e virar as rodas para os bordos dos passeios.

Perigo

Perigo de acidente em caso de falha de funcionamento, controlo insuficiente, utilização incorreta e danos exteriores da rampa, dispositivos de elevação. ▶ Mandar efetuar a reparação apenas numa oficina técnica qualificada. ▶ Controlar regularmente as rampas e os dispositivos de elevação. ▶ Acionar uma vez, diariamente, as rampas e dispositivos de elevação. ▶ Familiarizar‐se com a operação.

Indicação de danos materiais

Antes da utilização, a rampa deve ser verificada quanto a funcionalidade, estado de manutenção e eventuais danos.

Indicação de danos materiais

Para proteger a rampa contra sobrecarga, não sobrecarregar a rampa ao estender/recolher. Em funcionamento, manter a carga útil máxima.

Trabalhos de manutenção

Todos os trabalhos de manutenção encontram‐se descritos numa instrução separada.

Indicação

Para mais informações, contacte o seu Parceiro de Serviço OMNIplus.

Solicitação de rampa pelo passageiro Indicação

Requisito: sistema elétrico ligado.

M54.00-2487-71 ▶ Passageiro: Premir o botão (1). ◁ Soa um sinal acústico.

Rampas Operação

M82_00-0005-01 ◁ A informação aos passageiros "Wagen hält" (Veículo para) ou "Stop" (2) acende.

◁ No visor é apresentado o símbolo "Cadeira de rodas" (mensagem a amarelo). ◁ Na barra de estado é apresentado o símbolo "Cadeira de rodas". ◁ Juntamente com uma rampa, o símbolo "Cadeira de rodas" apaga depois de ser fechada a porta à qual a rampa está atribuída.

Rampas Operação

Estender, recolher a rampa dobradiça Advertência Perigo de entalamento e esmaga-

mento dos dedos e mãos ao fechar ou abrir tampas, rampas dobradiças, escotilhas, tampas ou cantos dos parachoques. ▶ Segurar pelo exterior. ▶ Segurar pela, se existente. ▶ Ter atenção a outras pessoas.

Indicação

Requisito: Veículo parado, travão de estacionamento acionado, porta aberta.

Indicação de danos materiais

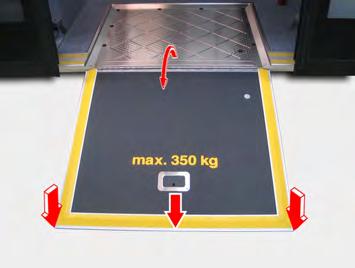

Observar as placas de utilização ou a plaqueta da força de sustentação (máx. 350 kg).

M72.00-0516-71 ▶ Levantar a rampa na parte exterior pela pega (1).

Indicação

Com a rampa estendida não é possível acionar a porta.

M72.00-0517-71 ▶ Levantar a rampa, segurar.

M72.00-0518-71 ▶ Baixar a rampa até que pouse.

Indicação

A rampa deve pousar de forma uniforme e paralela ao autocarro.

M54.00-2519-71 ▶ Com a rampa estendida, observar a mensagem no visor.

Indicação

O recolhimento da rampa efetua‐se na ordem inversa. No caso de rampa não completamente recolhida e porta fechada, no visor é apresentada uma avaria. ◁ É apresentado o símbolo (1) "Rampa estendida".

Estender, recolher a rampa elétrica (opcional) Perigo

Perigo de acidente em caso de falha de funcionamento, controlo insuficiente, utilização incorreta e danos exteriores da rampa, dispositivos de elevação. ▶ Mandar efetuar a reparação apenas numa oficina técnica qualificada. ▶ Controlar regularmente as rampas e os dispositivos de elevação. ▶ Acionar uma vez, diariamente, as rampas e dispositivos de elevação. ▶ Familiarizar‐se com a operação.

Indicação

A função de acionamento da rampa pode variar consoante o pedido do cliente.

Rampas Operação

Indicação de danos materiais

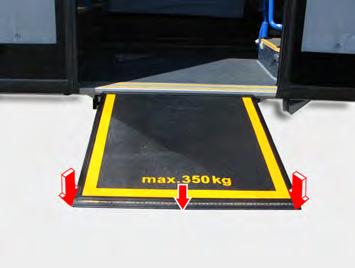

Observar a plaqueta da força de sustentação (máx. 350kg). ● Requisitos: ● Veículo parado ● Porta fechada ● Travão de paragem acionado

Estender a rampa elétrica

M54.002470-71 ▶ Rodar o canhão da ignição para a posição de marcha (3).

Rampas Operação

M54.00-3351-71 ▶ Premir o botão (1) em baixo e mantêlo premido. ◁ Soa um sinal acústico. ◁ É apresentado um dispositivo de advertência ótico no canto dianteiro da rampa. ◁ A rampa é estendida.

Indicação

Durante o processo de estender e recolher não é possível acionar a porta.

M54.00-2519-71

Indicação

O símbolo vermelho (1) na área do conta‐rotações e o símbolo na barra de estado (1) indicam que a rampa está a estender.

M54.00-2371-71

Indicação

A rampa deve pousar de forma uniforme e paralela ao autocarro.

▶ Não aceder à rampa enquanto estiver a estender e recolher.

Indicação

Sensor do degrau: A rampa para se, durante o processo de estender ou recolher, for carregada com mais de 15 kg. Após ser aliviada, prossegue novamente o processo de estender ou recolher.

M54.00-2370-71

Indicação

Sensor do rebordo: se ao estender, a rampa embater num obstáculo, é parada e recolhida.

Rampas Operação

M54.00-2483-71 ▶ Abrir a porta com o cotão da porta (2).

Recolher a rampa elétrica.

▶ Premir o botão da porta Porta (2). ◁ A rampa é recolhida.

M54.00-2519-71

Indicação

A indicação (1) na barra de estado do visor e o símbolo vermelho na área do conta‐rotações (1) apagam quando a rampa está completamente recolhida.

Rampas Operação

M54.00-3351-71

Indicação

Se a rampa tiver sido estendida e a porta não tiver aberto, esta pode ser novamente recolhida com o botão (1). Para isso, premir o botão em cima.
