Tampas de manutenção

Tampas de manutenção Tampas de manutenção Advertência Perigo de entalamento e esmaga-

mento! Durante intervenções entre peças mecânicas em movimento, podem ocorrer ferimentos graves devido a cortes ou esmagamento de membros do corpo. ▶ Ao movimentar componentes, não colocar partes ou membros do corpo na área de movimentação do mecanismo. ▶ Verificar a área de perigo. ▶ Durante o movimento dos componentes, proteger a zona de movimento do mecanismo contra intervenções.

Tampas de manutenção Visão geral Indicação

A disposição das tampas de manutenção pode divergir da representação, consoante a variante do veículo.

Tampas de manutenção

M62.10-0016-73 ● (1) Fecho quadrado ● (2) Tampa de manutenção em cima ● (3) Tampa de manutenção em baixo

Tampas de manutenção

Abrir, fechar tampas de manutenção

Requisitos para abrir e fechar as tampas de manutenção: ● Veículo parado. ● Travão de estacionamento acionado.

Indicação de danos materiais

Para evitar danos ou riscos na pintura durante a abertura, ter em atenção um espaço suficiente na área de basculamento das tampas.

Abrir a tampa de manutenção

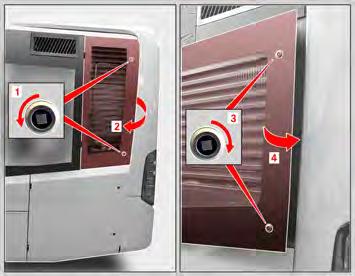

M62.10-0015-81 ▶ Rodar ambos os fechos quadrados até ao batente, com uma chave ade-

quada (no sentido da seta 1), para a esquerda. ◁ A tampa de manutenção (2) abrese. ▶ Abrir a tampa de manutenção (2), no sentido da seta, até à posição pretendida.

Fechar a tampa de manutenção

▶ Rodar ambos os fechos quadrados, com a tampa de manutenção (4) aberta, até ao batente, com uma chave adequada (, no sentido da seta 3), para a direita. ▶ Fechar a tampa de manutenção no sentido da seta (4), exercendo uma ligeira força.
