Memória de dados de acidentes UDS) (opcional

Memória de dados de acidentes (UDS) (opcional)

Utilização da memória de dados de acidentes (UDS) (opcional) Estados de funcionamento da UDS

A memória de dados de acidentes (UDS) é um sistema para registo e gravação de acidentes e situações de marcha como, p. ex., a colisão contra um bordo de passeio ou manobras de travagem extremas. Modo de condução: Neste modo de funcionamento, a UDS regista continuamente o estado dos elementos de comando conectados, assim como os dados dos sensores, podendo guardar ocorrências na memória. Se estiverem memorizadas ocorrências que ultrapassem um determinado valor limite, a indicação ótica (LED amarelo) irá acender. Modo de estacionamento: A UDS comuta para o modo de estacionamento, cerca de cinco minutos após desligar a ignição. A duração do modo de estacionamento está definida para três dias (padrão). Se estiverem memorizadas ocorrências relevantes, a indicação ótica (LED amarelo) pisca. Neste modo de funcionamento os sensores de aceleração registam os chamados "embates ao estacionar". Uma ocorrência registada desta forma será comunicada quando se liga a ignição através de um sinal acústico. Modo de repouso: Se a ignição permanecer desligada durante mais de três dias, a UDS comuta para o modo de repouso, economizando deste modo a bateria do veículo. Neste modo de funcionamento, todas as entradas e saídas estão inativas e não são reconhecidos quaisquer movimentos do veículo. Ligando a ignição, a UDS volta para o modo de condução. ▶ Ler informações sobre a memorização de dados na secção Dados memorizados ( → Página 410).

Memória de dados de acidentes (UDS) (opcional)

Memorização automática de ocorrências

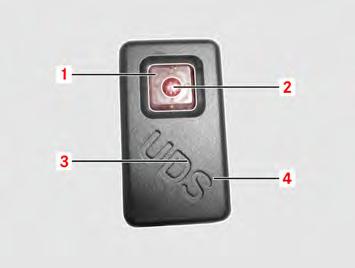

O besouro (4) e o LED (2) estão integrados no módulo de comando (3) (imagem a seguir). ▶ Ligar a ignição.

◁ O sinal acústico confirma um autoteste bem sucedido.

Memorização manual de ocorrências

M54_00-1502-71 Após todas as situações críticas de trânsito ou de acidente, pode ser realizada uma memorização manual. ▶ Premir o botão (1) por instantes. ◁ Confirmação da memorização através de um breve sinal sonoro. ◁ São memorizados automaticamente os dados dos 28 segundos anteriores e dos 15 segundos que se seguem.

Memória de dados de acidentes (UDS) (opcional)

Indicação

Se tiver ocorrido um acidente, premir o botão (1) por instantes, antes de abandonar o lugar do motorista. Os dados ficam protegidos por um período mais longo, sem que possam ser substituídos.

Memória de dados de acidentes (UDS) (opcional)

Estado da memória de dados de acidentes UDS

A memória de dados de acidentes (UDS) é ativada automaticamente quando a ignição é ligada. A UDS continua ativa 3 dias após se desligar a ignição, registando todos os movimentos do veículo (p. ex., embates ao estacionar).

Sinal ótico

LED apagado LED aceso

LED apagado LED aceso

LED apagado

LED apagado

Sinal acústico Significado Medida

1x por breves instantes 1x por breves instantes UDS operacional, autoteste finalizado com sucesso nenhum

está memorizado no mínimo uma ocorrência nenhum

4x prolongado 8x por breves instantes

10x por breves instantes O sistema detetou um embate ao estacionar Verificar o veículo quanto a danos.

Memória UDS quase cheia

UDS com avaria Ler e mandar repor a memória UDS por funcionários do Serviço de Assistência. Efetuar uma verificação de funcionamento. Mandar eliminar a avaria por funcionários do Serviço de Assistência.

sem Autoteste não foi finalizado com sucesso Efetuar uma verificação de funcionamento. Mandar eliminar a avaria por funcionários do Serviço de Assistência.
