Menystyrning display

Handhavande på förarplatsen

Menystyrning display

Undermeny "Übersicht" (Översikt)

M54.00-2315-71

I översikten visas symbolerna för alla aktuella händelsemeddelanden. Symbolfärgen motsvarar meddelandets allvarlighet, vilket innebär att röda varningsmeddelanden (1) representeras av röda symboler, gula varningsmeddelanden (2) av gula symboler och övriga händelsemeddelanden (3) av vita symboler. För varje meddelandekategori finns även en rad med fyra indikeringsplatser.

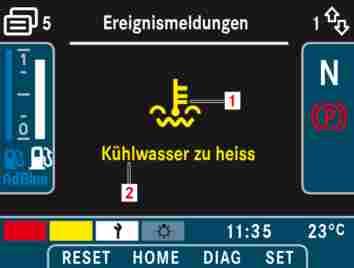

Undermeny "Ereignismeldungen" (Händelsemeddelanden)

M54.00-2316-71

Varje händelsemeddelande har en egen undermeny där utförlig information om meddelandet visas. Här kompletteras symbolen (1) med en tvåradig text (2). Displayen är uppbyggd på exakt samma sätt för alla meddelandekategorier.

Menystyrning display Displayförlopp vid start

M54.00-2361-71

När startkontakten slagits på visas först standbyskärmen med märkeslogon på displayen. Om det redan finns ett fel visas motsvarande felmeddelande. An-

nars kontrollerar systemet om det finns några händelsemeddelanden. Om så är fallet öppnas motsvarande popup-fönster och föraren måste då kvittera hän-

delsemeddelandena i den ordningsföljd som motsvarar deras allvarlighet. Därefter kontrolleras om tanktrycket för de olika tryckluftskretsarna är utan anmärk-

ning. Om så är fallet visas bussgrafiken i huvudmenyn "Fahrzeug" (Buss). Om tanktrycket är för lågt (vilket kan förekomma om bussen stått stilla en

längre tid) öppnas ett popup-fönster där tanktrycken för de olika tryckluftskretsarna visas (se bilden). Popup-fönstret stängs automatiskt när det nödvändiga arbetstrycket uppnåtts. Om föraren först kvitterar popup-fönstret med huvudmenyknapperna på ratten visas ett rött varningsmeddelande i ett annat popupfönster som ännu en gång varnar föraren för att ett arbetstryck är för lågt. Om det nödvändiga arbetstrycket uppnåtts eller om föraren kvitterat det röda var-

ningsmeddelandet visas bussgrafiken i huvudmenyn "Fahrzeug" (Buss).

Anvisning:

Arbetstrycket kan övervakas i huvudmeny 4, undermeny 1.

Menyväxling

Föraren kan växla meny manuellt med rattknapperna. För att föraren även alltid ska få den information som är nödvändig vid stillastående och körning utan att växla menyer manuellt, sker en automatisk menyväxling mellan undermenyerna "Türen und Klappen" (Dörrar och luckor) och "Splitscreen Fahrerassistenzsysteme und Navigation" resp. "Fahrerassistenzsystem" ("Delad skärm förarassistanssystem och navigation" resp. "Förarassistanssystem") om vissa villkor är uppfyllda. Handhavande på förarplatsen

Menystyrning display

Displayindikering vid stillastående

M54.00-2307-71

Undermenyn "Türen und Klappen" (Dörrar och luckor) visas när dörrar eller luckor är öppna eller direkt efter att tändningen slagits på. Om föraren växlar meny manuellt sker ingen växling till undermenyn "Splitscreen Fahrerassistenzsysteme und Navigation" (Delad skärm förarassistanssystem och navigation) under körning.
