Kombiomkopplare för retarder och farthållare (SA

Handhavande på förarplatsen

Kombiomkopplare för retarder och farthållare (SA)

7 Spolare: Tryck hylsan på rattstångsomkopplaren mot rattstången: När vindrutetorkarna är avstängda = torkning och spolning av vindrutan.

Kombiomkopplare för retarder och farthållare (SA)

Farthållare

M54_00-0976-01

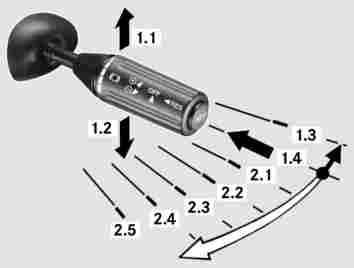

Aktivering av drivning: Förutsättning: Bussens hastighet är högre än 15 km/h. Färdbroms eller dynamisk broms får inte vara aktiverad. 1.1 Snabb tryckning (< 0,5 sekund) = den nuvarande hastigheten matas in och visas på displayen. Upprepad snabb tryckning (< 0,5 sekunder) = den nuvarande hastigheten ökas med 0,5 km/h. Lång tryckning (> 0,5 sekunder) = bussen ökar hastigheten så länge som tryckningen utförs. När kombiomkopplaren släpps matas den nuvarande hastigheten in som nytt värde.

1.2 Snabb tryckning (< 0,5 sekunder) = den nuvarande hastigheten matas in och visas på displayen resp. återinställning av den senast lagrade hastigheten. Upprepad snabb tryckning (< 0,5 sekunder) = den nuvarande hastigheten minskas med 0,5 km/h. Lång tryckning (> 0,5 sekunder) = bussen minskar hastigheten så länge som tryckningen utförs. När kombiomkopplaren släpps matas den nuvarande hastigheten in som nytt värde. 1.3 Farthållarfunktionen kopplas ifrån och det senast lagrade värdet finns kvar i styrdonet.

Anvisning:

Farthållaren kopplas automatiskt ifrån, så snart färdbromsen, de dynamiska bromsarna eller neutralknappen trycks

ner. Handhavande på förarplatsen

Kombiomkopplare för retarder och farthållare (SA)

Fara!

Använd inte farthållaren vid

halt väglag – risk för sladd! Använd farthållaren endast när trafikförhållandena tillåter

en jämn hastighet.

Anvisning:

I uppförs- eller nedförsbackar kan hastigheten eventuellt inte hållas.

Fartbegränsare

M54_00-0976-01

1.4 Snabb tryckning = fartbegränsare (LIM): Den nuvarande hastigheten inmatas som maximal hastighet. Den inmatade hastigheten visas på displayen. Föraren måste fortsätta att trampa ned gaspedalen. Lång tryckning: Den inmatade maximala hastigheten ökas så länge tryckningen pågår. Frånkoppling: aktivera kombiomkopplaren i läge 1.3 resp. farthållaren.

Handhavande på förarplatsen

Kombiomkopplare för retarder och farthållare (SA)

Anvisning:

En aktivering av fartbegränsaren är möjlig från 10 km/h. Värden mellan 10 och 15

km/h begränsas alltid till 15 km/h. Det är möjligt att överskrida den inmatade has-

tigheten genom att gaspedalen trampas förbi anslaget ("Kick Down").

Dynamiska bromsar

Aktivering av dynamiska bromsar:

2.1-

2.5 Retardersteg 1–5 aktivt

Fara!

Koppla inte in den dynamiska bromsen (retardern) på hala vägbanor! Hjulen kan låsa sig – risk för sladd!

Fara!

Om gaspedalen trampas ned när den dynamiska bromsen är aktiv, kopplas den dynamiska bromsen ifrån och det

finns ingen bromsverkan.

Försiktighet:

För att uppnå det begärda bromsmomentet ska kombiomkopplaren påverkas endast stegvis (inte "rakt igenom"). I en nödsituation är det tillåtet att påverka kombiomkopplaren rakt igenom. För att minska bromsmomentet kan flera steg hoppas över på en gång. För att uppnå ett maximalt bromsmoment bör

motorvarvtalet ligga i det övre området, så att kylvätsketemperaturen inte stiger för mycket.

Retarder

M54_00-0976-01

Retardern håller bussen konstant på en angiven hastighet inom ramen för det maximala bromsmomentet. Aktivering av retarder: Förutsättning: Retardersteg 1–5 (läge 2.1–2.5) aktiverat. Gaspedalen och bromspedalen inte nedtryckta.

1.1 Snabb tryckning (< 0,5 sekund) = den nuvarande hastigheten matas in och visas på displayen. Upprepad snabb tryckning (< 0,5 sekunder) = den inställda hastigheten ökas med 0,5 km/h. Lång tryckning (> 0,5 sekunder) = den inställda hastigheten ökas så länge som tryckningen utförs. När kombiomkopplaren släpps matas den nuvarande hastigheten in som nytt värde. 1.2 Snabb tryckning (< 0,5 sekund) = den nuvarande hastigheten matas in och visas på displayen. Upprepad snabb tryckning (< 0,5 sekunder) = den inställda hastigheten minskas med 0,5 km/h. Lång tryckning (> 0,5 sekunder) = den inställda hastigheten minskas så länge som tryckningen utförs. När kombiomkopplaren släpps matas den nuvarande hastigheten in som nytt värde.

Handhavande på förarplatsen

Kombiomkopplare för retarder och farthållare (SA)

Kombinerad farthållare

M54_00-0976-01

Aktivering av kombinerad farthållare: Ställ in farthållaren och tryck samtidigt in tangenten 1.4 på kombiomkopplaren: Den nuvarande hastigheten matas in (t.ex. 88 km/h) och visas på displayen, samtidigt sätts automatiskt retardern på ett 4 km/h högre värde (t.ex. 92 km/h). Allt efter behov kopplar regulatorn automatiskt om mellan arbetssätten. Visningen på displayen växlar allt efter arbetssätt mellan de två värdena.

Alternativ: Ställ in retardern och tryck samtidigt in knappen 1.4 på kombiom-
