Bucket lever joystick 1

5 - ASSEMBL Y

Install

T - function joystick two - function lever (electro - hydraulic) conversion kit

Inside the cab, the right - hand side the seat box, disconnect the wiring harness (AA) from the main cab harness (AB) . Remove the clamps and the bolts (AC) unfix the wiring harness (AA) . Keep for later use.

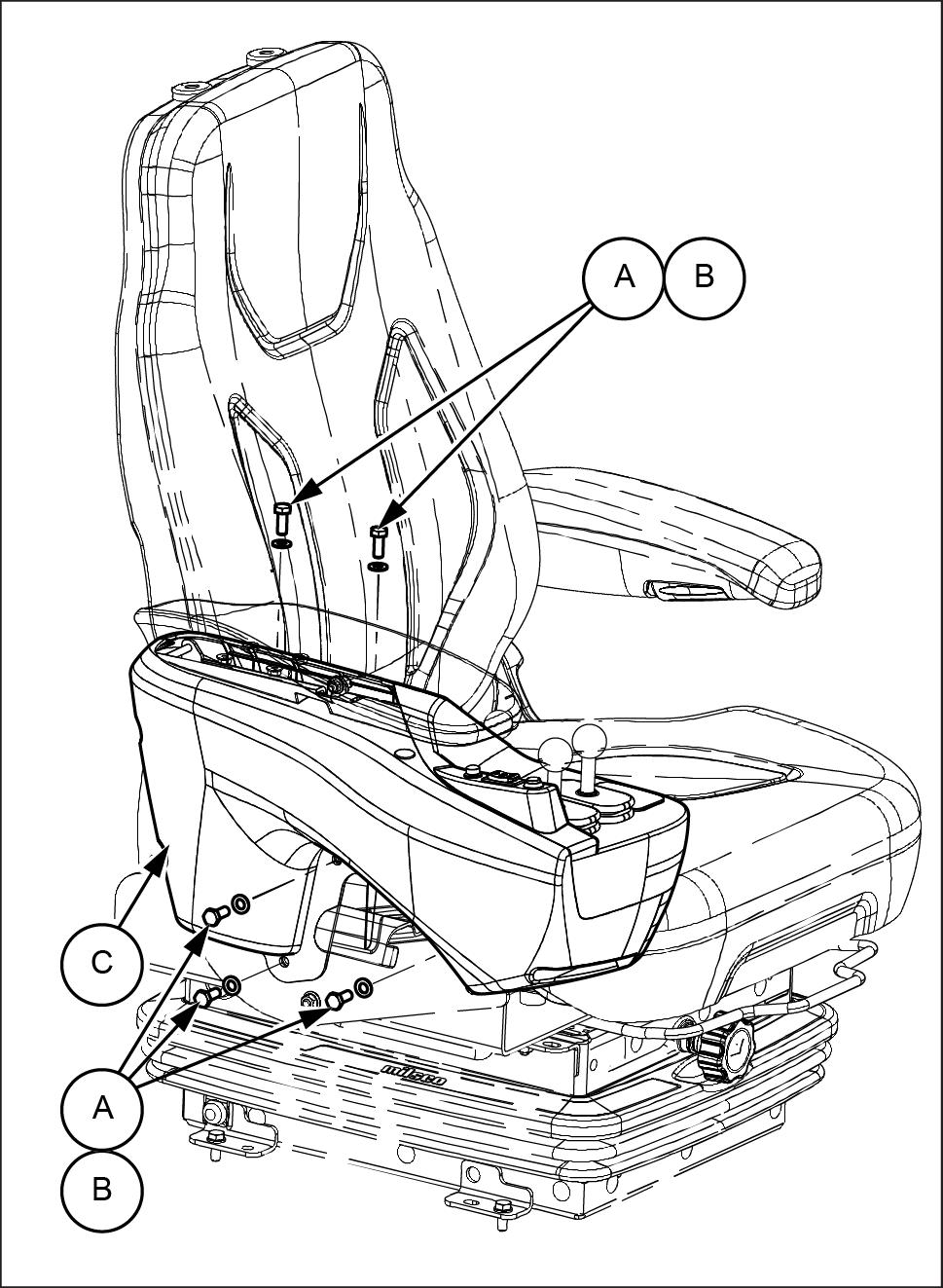

Remove the three lower armrest mounting bolts (A) and the washers (B) the right - hand side the armrest (C) . Lift the arm pad the top its adjustment. Reach the latch located under the arm pad and push the latch forward release the mechanism. T urn the arm pad 90° access the two top mounting bolts (A) and the washer (B) . Remove the two top mounting bolts (A) and the washer (B) . Remove the right - hand armrest from the seat.

LEIL19WHL0358AA 1

LEIL16WHL0734BB 2

Remove the left - hand shell (O) removing the three mounting screws (D) and the washers (E) located the outside the left - hand shell. Remove the bolt (F) under the arm pad.

Remove the right - hand shell (P) removing the four mounting screws (G) and the screw (Q) from the main support bracket (L) .

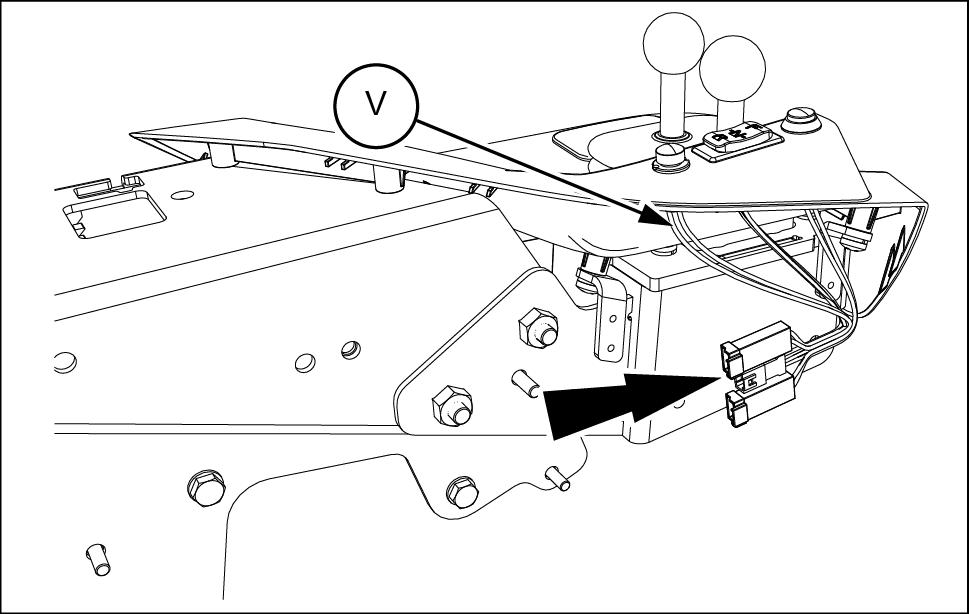

10. Unplug the horn harness (V) from the main harness and remove.

Discard the horn harness (V) .

Unplug the wire harness (R) from the joystick harness.

Discard the wire harness (R) .

1 Remove the joystick mounting bracket (M) from the main bracket (L) removing the three bolts (H) and the bolt (T) .

LEIL16WHL0733AB 3

LEIL16WHL0750AB 4

LEIL16WHL0757AB 5

LEIL16WHL0731AB 6

12. Remove the bezel (N) removing the six screws (I) from the back the bezel.

Save the six screws (I) for reinstalling.

13. Discard the joystick (J) , the bracket (M) , and the bezel (N) .

14. Install the boom lever joystick (8) and the bucket lever joystick (9) into the levers bracket (3) , using the eight screws M6x25 (7) and the spring lock washers (6) .

15. Install the new lever control bezel (2) , reusing the same six screws (I) previously removed..

LEIL16WHL1832AB 7

LEIL16WHL1839AB 8

LEIL16WHL1841AB 9

LEIL16WHL0752AB 10

16. Reinstall the joystick mounting bracket (M) the main bracket (L) , reusing the three bolts (H) and the bolt (T) previously removed.

17. Plug the horn harness (V) and install the harness mounting clip onto the main bracket.

18. Reassemble the right - hand shell (P) the main bracket (L) , using the four screws M6x20 (G) and the screw M6x12 (Q) previously removed.

19. Reinstall the left - hand shell (O) reusing the bolt (F) , and then the three bolts (D) and the washers (E) .

LEIL16WHL0722AB 11

LEIL16WHL0742AB 12

LEIL16WHL0721AB 13

LEIL16WHL0719AB 14

20. Install the horn button plug (5) and the lever auxiliary cover (4) .

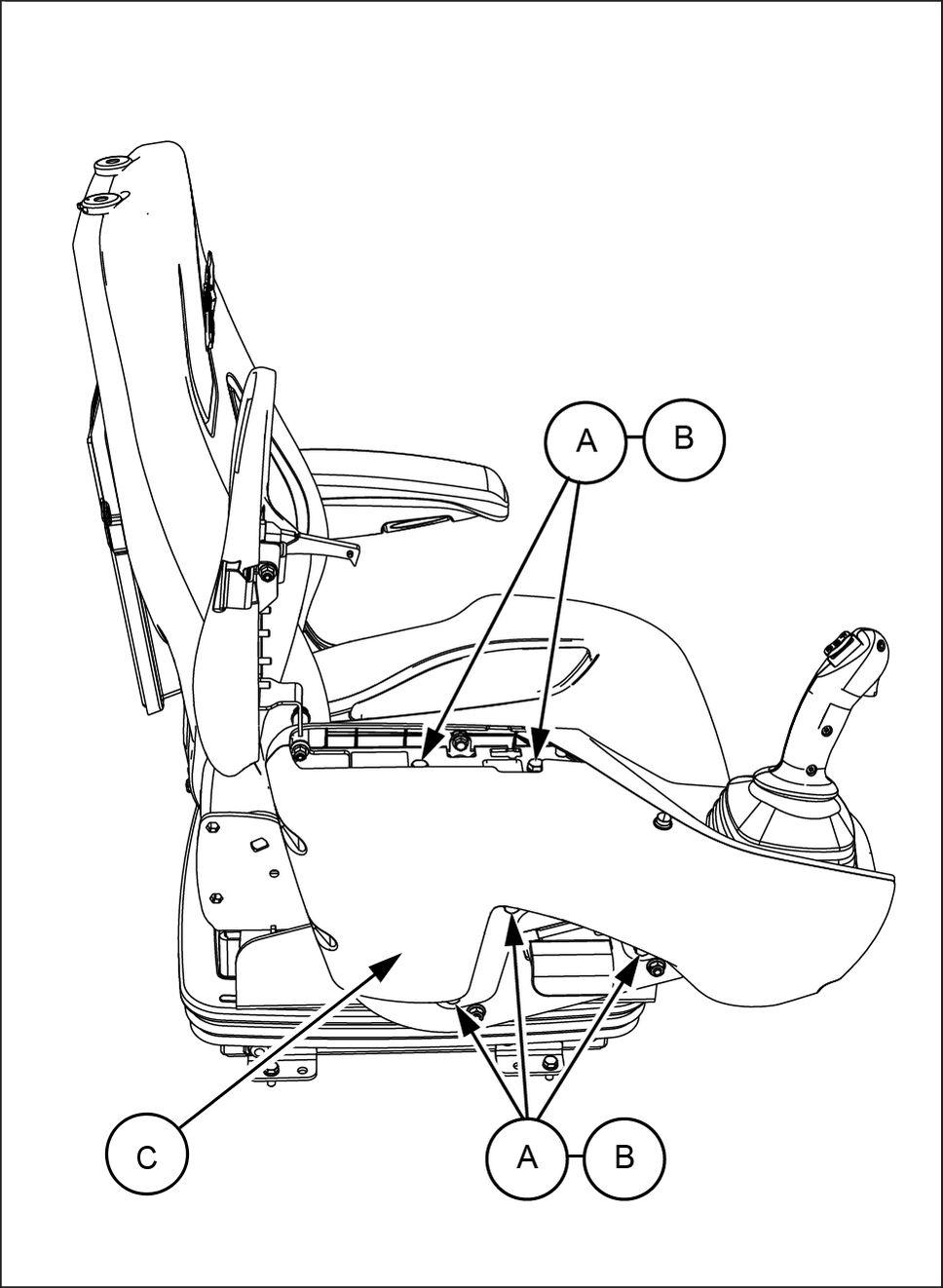

21. Reinstall the two mounting bolts (A) and the washers (B) located the top side the armrest and then the three remaining bolts (A) and the washers (B) located in the lower side the armrest. 22. Reconnect the armrest harness the main cab harness.

LEIL16WHL0753AB 15

LEIL16WHL0718BB 16

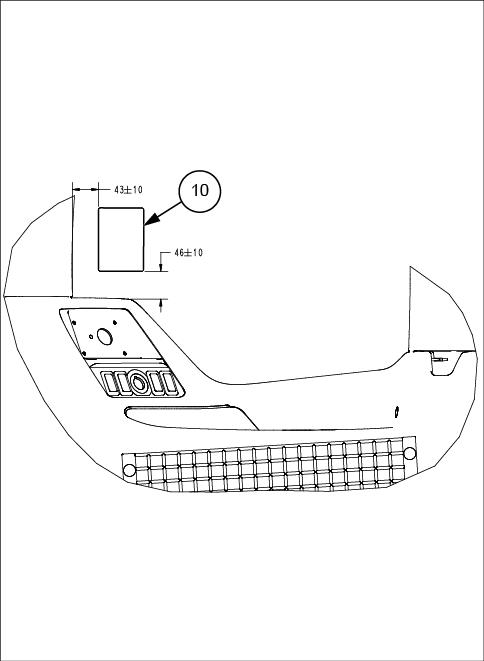

23. Install the two lever control decal (10) the cab right hand window .

LEIL19WHL0370BB 17

CNH Industrial Italia S.p.A. viale delle Nazioni, Modena Italy 122

SER VICE - T echnical Publications & T ools

PRINTED AL Y

© 2019 CNH Industrial Italia S.p.A. All rights reserved.

part the text illustrations this publication may reproduced.

CNH Industrial Italia S.p.A reserves the right make improvements in design and changes in specifications any time without notice and without incurring any obligation install them units previously sold. Specifications, descriptions, and illustrative material herein are accurate known the time publication, but are subject change without notice.

A vailability some models and equipment builds varies according the country in which the equipment is being used. For exact information about any particular product, please consult your CNH Industrial dealer .

CNH Industrial is a trademark registered in the United States and many other countries, owned licensed CNH Industrial N.V its subsidiaries filiates.

Any trademarks referred herein, in association with goods and/or services companies, other than owned licensed CNH Industrial N.V its subsidiaries filiates, are the property those respective companies.

INSTRUCTIONS D'INST ALLA TION

51516873 KIT CONVERSION LEVIER DEUX FONCTIONS VERS MANETTE DEUX FONCTIONS (ÉLECTRO-HYDRAULIQUES)

TEMPS D'INST ALLA TION APPROXIMA TIF : 2.0 heure(s)

Lec 51516882_FR Date publication Mars 2019

51516873 - KIT CONVERSION LEVIER DEUX FONCTIONS VERS MANETTE DEUX FONCTIONS (ÉLECTRO-HYDRAULIQUES)

CASE CONSTRUCTION

1021G WHEEL LOADER ZBAR-EH, NEW CAB TIER4B [FNH1021GNGHE00001 - ] 1021G WHEEL LOADER XR-EH, NEW CAB TIER4B [FNH1021GNGHE00001 - ] 1021G ZBAR EH, NOUVELLE CABINE TIER 2 1021G CHARGEUR SUR ROUES ZBAR-EH, NOUVELLE CABINE TIER 1021G CHARGEUR SUR ROUES XR-EH, NOUVELLE CABINE TIER 1 121G WHEEL LOADER ZBAR-EH, NEW CAB TIER4B [FNH1 121GNGHE00001 - ] 1 121G WHEEL LOADER XR-EH, NEW CAB TIER4B [FNH1 121GNGHE00001 - ] 1 121G ZBAR EH, NOUVELLE CABINE TIER 2 1 121G CHARGEUR SUR ROUES ZBAR-EH, NOUVELLE CABINE TIER 1 121G CHARGEUR SUR ROUES XR-EH, NOUVELLE CABINE TIER 521G ZBAR-EH, NEW CAB TIER4B [FNH0521GNGHE00001 - ] 521G WHEEL LOADER XT -EH, NEW CAB TIER4B [FNH0521GNGHE00001 - ] 521G WHEEL LOADER XR-EH, NEW CAB TIER4B [FNH0521GNGHE00001 - ] 521G ZBAR EH, NEW CAB TIER2 [FNH0521GNGHE00001 - ] 521G XT EH, NEW CAB TIER2 [FNH0521GNGHE00001 - ] 521G CHARGEUR SUR ROUES ZBAR-EH, NOUVELLE CABINE TIER 521G CHARGEUR SUR ROUES XT -EH, NOUVELLE CABINE TIER 521G CHARGEUR SUR ROUES XR-EH, NOUVELLE CABINE TIER 621G WHEEL LOADER ZBAR-EH, NEW CAB TIER4B [FNH0621GNGHE00001 - ] 621G WHEEL LOADER ZBAR-EH, NEW CAB TIER4B MUL TIP . [FNH0621GNGHE00001 - ] 621G WHEEL LOADER XT -EH, NEW CAB TIER4B [FNH0621GNGHE00001 - ] 621G WHEEL LOADER XR-EH, NEW CAB TIER4B [FNH0621GNGHE00001 - ] 621G WHEEL LOADER XR-EH, NEW CAB TIER4B MUL TIP . [FNH0621GNGHE00001 - ] 621G ZBAR EH, NEW CAB TIER2 [FNH0621GNGHE00001 - ] 621G ZBAR EH, NEW CAB TIER2 - W ASTE [FNH0621GNGHE00001 - ] 621G XT EH, NEW CAB TIER2 [FNH0621GNGHE00001 - ] 621G CHARGEUR SUR ROUES ZBAR-EH, NOUVELLE CABINE TIER 621G CHARGEUR SUR ROUES ZBAR-EH, NOUVELLE CABINE TIER MUL TIP . N/A 621G CHARGEUR SUR ROUES XT -EH, NOUVELLE CABINE TIER 621G CHARGEUR SUR ROUES XR-EH, NOUVELLE CABINE TIER 621G CHARGEUR SUR ROUES XR-EH, NOUVELLE CABINE TIER MUL TIP . N/A 721G WHEEL LOADER ZBAR EH, New Cab TIER [FNH0721GNGHE00001 - ] 721G WHEEL LOADER ZBAR-EH, NEW CAB TIER4B MUL TIP . [FNH0721GNGHE00001 - ] 721G WHEEL LOADER XT EH, New Cab TIER [FNH0721GNGHE00001 - ] 721G WHEEL LOADER XR EH, New Cab TIER [FNH0721GNGHE00001 - ] 721G WHEEL LOADER XR-EH, NEW CAB TIER4B MUL TIP . [FNH0721GNGHE00001 - ] 721G ZBAR EH, NEW CAB TIER2 [FNH0721GNGHE00001 - ] 721G ZBAR EH, NEW CAB TIER2 - W ASTE [FNH0721GNGHE00001 - ] 721G XT EH, NEW CAB TIER2 [FNH0721GNGHE00001 - ] 721G CHARGEUR SUR ROUES ZBAR-EH, NOUVELLE CABINE TIER 721G CHARGEUR SUR ROUES ZBAR-EH, NOUVELLE CABINE TIER MUL TIP . N/A 721G CHARGEUR SUR ROUES XT -EH, NOUVELLE CABINE TIER 721G CHARGEUR SUR ROUES XR-EH, NOUVELLE CABINE TIER 721G CHARGEUR SUR ROUES XR-EH, NOUVELLE CABINE TIER MUL TIP . N/A 821G WHEEL LOADER ZBAR-EH, NEW CAB TIER4B [FNH0821GNGHE00001 - ] 821G WHEEL LOADER XR-EH, NEW CAB TIER4B [FNH0821GNGHE00001 - ] 821G ZBAR EH, NOUVELLE CABINE TIER 2 821G CHARGEUR SUR ROUES ZBAR-EH, NOUVELLE CABINE TIER 821G CHARGEUR SUR ROUES XR-EH, NOUVELLE CABINE TIER 921G WHEEL LOADER ZBAR-EH, NEW CAB TIER4B [FNH0921GNGHE00001 - ] 921G WHEEL LOADER XR-EH, NEW CAB TIER4B [FNH0921GNGHE00001 - ] 921G ZBAR EH, NOUVELLE CABINE TIER 2 921G CHARGEUR SUR ROUES ZBAR-EH, NOUVELLE CABINE TIER 921G CHARGEUR SUR ROUES XR-EH, NOUVELLE CABINE TIER 621G Wheel Loader - Standard (ZB/XR) Electro-Hydraulic Stage V 621G Wheel Loader - Standard (ZB/XR) Multipurpose-Electro-Hydraulic Stage V 621G Wheel Loader - Standard (XT) Electro-Hydraulic Stage V 721G Chargeur sur roues - Standard (ZB/XR) - Electro-hydraulique (EH) Phase V 721G Chargeur sur roues - Standard (ZB/XR) - Electro-hydraulique (EH) Multifonction - Phase V 721G Chargeur sur roues - XT Electro-hydraulique (EH) - Phase V 821G Chargeur sur roues - Standard (ZB/XR) - Electro-hydraulique (EH) Phase V 821G CHARGEUR SUR ROUES ST ANDARD (ZB/XR) EH MUL TIFONCTION PHASE V

NEW HOLLAND CONSTRUCTION

W1 D CHARGEUR SUR ROUES ZBAR, NOUVELLE CABINE TIER W1 D CHARGEUR SUR ROUES XR, NOUVELLE CABINE TIER W1 D ZBAR, NOUVELLE CABINE EH, TIER 2 W130 D CHARGEUR SUR ROUES ZBAR NOUVELLE CABINE TIER W130 D CHARGEUR SUR ROUES XR, NOUVELLE CABINE TIER W130 D ZBAR, NOUVELLE CABINE EH, TIER 2 W170 D CHARGEUR SUR ROUES ZBAR, NOUVELLE CABINE TIER W170 D CHARGEUR SUR ROUES XR, NOUVELLE CABINE TIER W170 D ZBAR, NOUVELLE CABINE EH, TIER 2 W190D ZBAR EH, NOUVELLE CABINE TIER 2 W230D ZBAR EH, NOUVELLE CABINE TIER 2 W270D ZBAR EH, NOUVELLE CABINE TIER 2 W300D ZBAR EH, NOUVELLE CABINE TIER 2 W130D Wheel loader - XT Electro-Hydraulic (EH) - ST AGE V W170D Chargeur roue - Standard (ZB / XR) - Électrohydraulique (EH) - ST AGE V W170D Wheel loader - XT Electro-Hydraulic (EH) - ST AGE V W190D Chargeur sur roues - Standard (ZB/XR) - Electro-hydraulique (EH) Phase V

1 - INFORMA TION DE SECURITE ###_2_###

Instructions base - Remarque importante relative à l'entretien l'équipement

T outes les interventions d'entretien réparation mentionnées dans le présent manuel doivent impérativement être fectuées par le personnel qualifié des concessions, conformant rigoureusement aux indications fournies utilisant, autant que possible, les outils spéciaux.

T oute personne fectuant les interventions spécifiées dans document sans conformer scrupuleusement aux procédures indiquées serait personnellement responsable des dommages qui pourraient résulter .

fabricant toutes les entités chaîne distribution, comprenant les concessionnaires nationaux, régionaux locaux, déclinent toute responsabilité cas dommages résultant l'utilisation pièces / composants non approuvés par le fabricant, employés pendant les opérations d'entretien réparation produit fabriqué commercialisé par le fabricant. En aucun cas une garantie n'est octroyée sur le produit réalisé commercialisé par le fabricant cas dommage résultant l'utilisation pièces / composants non approuvés par le fabricant.

Les informations fournies dans le présent manuel sont à jour à la date publication. fabricant aspire à améliorer continuellement ses produits. est possible que certaines informations n'aient pas être mises à jour suite à des modifications nature technique commerciale suite à la modification des dif férentes lois réglementations nationales.

Pour toute question éventuelle, veuillez vous adresser à vos réseaux vente d'entretien.

Consignes sécurité

A VERTISSEMENT

Evitez les blessures ! Effectuez toujours ceci avant toute opération lubrification, maintenance autre intervention.

Désengagez tous les entraînements.

Engagez frein stationnement.

Abaissez tous les équipements sol relevez engagez tous les verrous sécurité.

Coupez moteur .

Retirez clé contact.

Mettez clé batterie sur arrêt, cas échéant.

Attendez que tout mouvement ait cessé. non - respect ces instructions pourrait entraîner des blessures graves, voire mortelles.

W0047A

A VERTISSEMENT

Danger d'écrasement ! A vant d'effectuer entretien sous machine, stationnez - sur une surface plane, engagez frein stationnement coupez moteur . Placez des cales devant derrière les pneus. non - respect ces instructions pourrait entraîner des blessures graves, voire mortelles.

W0350A

A VERTISSEMENT

Objets lourds ! Soulevez manipulez tous les composants lourds à l'aide d'un dispositif levage capacité adéquate. Soutenez toujours les machines pièces avec des élingues des crochets appropriés. Assurez - vous qu'aucune personne trouve dans zone travail. non - respect ces instructions pourrait entraîner des blessures graves, voire mortelles.

W0398A

A VERTISSEMENT

Equipement protection individuelle requis. Lors l'assemblage, l'utilisation l'entretien machine, portez tenue protection l'équipement protection individuelle requis pour procédure question. Entre autres équipements protection individuelle requis : chaussures, masque / lunettes protection, casque, gants épais, masque filtrant protection auditive. non - respect ces instructions pourrait entraîner des blessures graves, voire mortelles.

W0353A

2 - CONTENU DU KIT

Aperçu kit

A VIS: pour vérifier les références des éléments kit, voir le Catalogue des pièces détachées. REMARQUE: le tableau suivant illustre les composants numérotés comme ils apparaissent dans les instructions montage.

Élément Description Quantité

2 Cadre droit d’accoudoir commande leviers 1 3 Support leviers 1 4 Couvercle levier auxiliaire 1 5 Bouchon bouton d'avertisseur sonore 1 6 Rondelle d'arrêt ressort 8 7 V is M6x25 8 8 Manette levier flèche 1 9 Manette levier godet 1 Autocollant commande à deux leviers 1

3 - INFORMA TIONS GENERALES ###_1_###

Instructions générales

LIRE A TTENTIVEMENT T OUTES LES INSTRUCTIONS AV ANT COMMENCER L'ASSEMBLAGE !

Les indications direction vers la droite vers la gauche s'entendent depuis l'arrière la machine, dans le sens la marche.

REMARQUE: Les chiffres indiqués pour faire référence aux légendes dans les instructions (par exemple (1) ) réfèrent à l'élément (1) dans la liste contenu kit. Les lettres (par exemple : (A) ) réfèrent aux composants la machine non aux composants fournis dans le kit. A VIS: pas serrer le matériel avant d'y avoir été invité dans les instructions montage.

A VIS: S'assurer d'utiliser le matériel spécifié pour les trous taraudés ; effet, il est possible d'endommager les filetages vous essayez d'installer boulon métrique dans filetage pouces boulon pouces dans filetage métrique.

REMARQUE: Installer des rondelles plates sur toutes les fentes, sauf des boulons à tête bombée sont utilisés. Poser une rondelle frein sur tous les boulons, sauf contre - écrou écrou autofreiné est spécifié.

REMARQUE: Installer des rondelles trempées spéciales lorsque les instructions le précisent.

4 - AV ANT -ASSEMBLAGE

PREP ARA TION POUR L'ASSEMBLAGE

Préparation

A VERTISSEMENT

Danger d'écrasement ! Engagez l'articulation verrou sécurité avant toute opération d'entretien transport. non - respect ces instructions pourrait entraîner des blessures graves, voire mortelles.

154A

A VERTISSEMENT

Danger d'écrasement ! Abaissez systématiquement vérin relevage hydraulique machine l'ensemble des autres équipements hydrauliques sol avant d'arrêter moteur retirer clé. non - respect ces instructions pourrait entraîner des blessures graves, voire mortelles.

W0063C

A VERTISSEMENT

Fuite liquide ! branchez débranchez pas raccord rapide hydraulique lorsqu'il est sous pression. V eillez à que toute pression hydraulique soit évacuée système avant brancher débrancher raccord rapide hydraulique. non - respect ces instructions pourrait entraîner des blessures graves, voire mortelles.

W0095B

A VIS: Les machines doivent être équipées raccord hydraulique blocage pour permettre l’installation le fonctionnement kit raccord rapide. Les circuits hydrauliques sont pas fournis avec kit raccord.

Stationner la machine sur une surface plane.

RAPH12WEL2756AA 1

Abaisser le godet / l'équipement sol, placer l'articulation transport / service position verrouillée couper le moteur . V oir le chapitre « Consignes sécurité » dans le manuel l'utilisateur

RCPH10WHL063BAL 2

Fixer panneau d'entretien « P AS UTILISER panneau peut être apposé sur la porte la cabine.

Arrêter le moteur serrer le frein stationnement. Attendre 5 secondes puis tourner la clé contact sur “ON” . Déplacer à plusieurs reprises l'ensemble des leviers commande dans toutes les directions, afin relâcher la pression, puis ramener la clé contact sur “OFF” . Placer l'interrupteur sectionneur temporisé sur “OFF” .

SP0043 3

LEIL15WHL0260AA 4

5 - ASSEMBLAGE

Installez une clavette

Kit conversion manette deux fonctions vers levier deux fonctions (électro - hydrauliques)

À l’intérieur la cabine, sur le côté droit cadre siège, débrancher le faisceau électrique (AA) faisceau principal cabine (AB) . Déposer les colliers les boulons (AC) pour déposer le faisceau électrique (AA) . conserver pour une utilisation ultérieure.

Retirer les trois vis fixation inférieures l'accoudoir (A) les rondelles (B) sur le côté droit l'accoudoir (C) . Soulever la manchette jusqu'à son niveau supérieur réglage. Atteindre le verrou situé sous la manchette le pousser vers l'avant pour relâcher le mécanisme. T ourner la manchette à 90° pour accéder aux deux vis fixation supérieures (A) à la rondelle (B) . Retirer les deux vis fixation supérieures (A) les rondelles (B) . Déposer l'accoudoir droit siège.

LEIL19WHL0358AA 1

LEIL16WHL0734BB 2

Déposer la coque gauche (O) retirant les trois vis fixation (D) les rondelles (E) , situées à l'extérieur la coque gauche. Retirer la vis (F) sous la manchette.

Déposer la coque droite (P) retirant les quatre vis fixation (G) la vis (Q) support montage principal (L) .

10. Débrancher le faisceau d'avertisseur (V) faisceau principal le retirer .

Mettre le faisceau d'avertisseur (V) rebut.

Débrancher le faisceau câblage (R) faisceau joystick. Mettre le faisceau câblage (R) rebut.

1 Déposer le support joystick (M) support principal (L) , retirant les trois vis (H) la vis (T) .

LEIL16WHL0733AB 3

LEIL16WHL0750AB 4

LEIL16WHL0757AB 5

LEIL16WHL0731AB 6

12. Déposer le cadre (N) retirant les six vis (I) à l'arrière celui ci.

Mettre les six vis (I) côté pour la repose.

13. Mettre le joystick (J) , le support (M) le cadre (N) rebut.

14. Installer la manette levier flèche (8) la manette levier godet (9) dans le support leviers (3) , utilisant les huit vis M6x25 (7) les huit rondelles élastiques (6) .

15. Installer le nouveau cadre commande leviers (2) , réutilisant les six vis (I) précédemment retirées.

LEIL16WHL1832AB 7

LEIL16WHL1839AB 8

LEIL16WHL1841AB 9

LEIL16WHL0752AB 10

16. Reposer le support joystick (M) sur le support principal (L) , réutilisant les trois vis (H) la vis (T) précédemment retirées.

17. Brancher le faisceau d'avertisseur (V) poser le collier montage faisceau sur le support principal.

- assembler la coque droite (P) sur le support principal (L) , utilisant les quatre vis M6x20 (G) la vis M6x12 (Q) , précédemment retirées.

19. Reposer la coque gauche (O) réutilisant la vis (F) , puis les trois vis (D) les rondelles (E) .

LEIL16WHL0722AB 11

LEIL16WHL0742AB 12

LEIL16WHL0721AB 13

LEIL16WHL0719AB 14

20. Mettre place le bouchon bouton d'avertisseur sonore (5) le cache levier auxiliaire (4) .

21. Reposer les deux vis fixation (A) les rondelles (B) , situées haut l'accoudoir , puis les trois vis (A) restantes les rondelles (B) , situées dans la partie inférieure l'accoudoir . 22. Rebrancher le faisceau d'accoudoir sur le faisceau principal cabine.

LEIL16WHL0753AB 15

LEIL16WHL0718BB 16

23. Appliquer l'autocollant la commande à deux leviers (10) sur la vitre droite la cabine.

LEIL19WHL0370BB 17

5 - ASSEMBLAGE

CNH Industrial Italia S.p.A. viale delle Nazioni, Modena Italy 122

SER VICE - T echnical Publications & T ools

Imprimé Italie

© 2019 CNH Industrial Italia S.p.A. T ous droits réservés.

Aucune partie texte des illustrations cette publication peut être reproduite.

CNH Industrial Italia S.p.A réserve le droit d’apporter des améliorations à la conception des modifications aux specifications l’équipement à tout moment sans préavis, sans obligation modifier les machines fabriquées antérieurement. Les spécifications, descriptions illustrations reproduites ici reflètent le degré précision connu moment la publication mais sont susceptibles d’être modifiées sans préavis.

disponibilité certains modèles équipements peut varier selon le pays dans lequel ils seront utilisés. Pour des informations précises concernant produit, consultez votre concessionnaire CNH Industrial.

CNH Industrial est une marque déposée aux États-Unis dans nombreux autres pays, détenue pleine propriété sous licence par CNH Industrial N.V ses filiales sociétés lui appartenant.

T outes les marques mentionnées dans document, relatives à des biens et/ou services appartenant à des entreprises autres que celles détenues sous licence CNH Industrial N.V sont la propriété ces entreprises.
